CITROEN BERLINGO ELECTRIC 2015 Eksploatavimo vadovas (in Lithuanian)
Manufacturer: CITROEN, Model Year: 2015, Model line: BERLINGO ELECTRIC, Model: CITROEN BERLINGO ELECTRIC 2015Pages: 272, PDF Size: 10.01 MB
Page 31 of 272
2
Vairavimo pultas
29
PASIRENGIMAS VAŽIUOTI

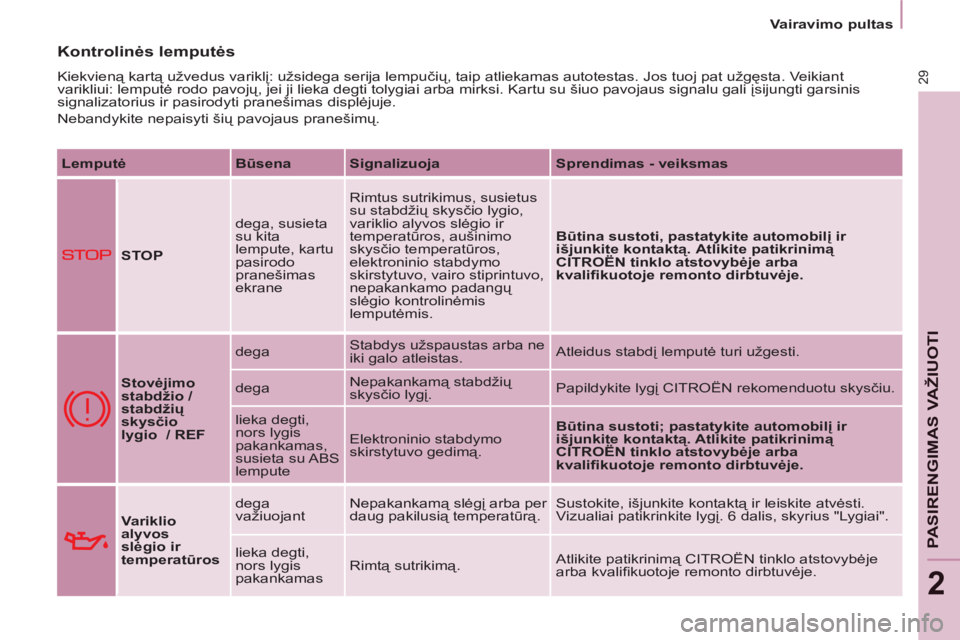

Kontrolinės lemputės
Kiekvieną kartą užvedus variklį: užsidega serija lempučių, taip atliekamas autotestas. Jos tuoj pat užgęsta. Veikiant
varikliui: lemputė rodo pavojų, jei ji lieka degti tolygiai arba mirksi. Kartu su šiuo pavojaus signalu gali įsijungti garsinis
signalizatorius ir pasirodyti pranešimas displėjuje.
Nebandykite nepaisyti šių pavojaus pranešimų.
Lemputė
Būsena
Signalizuoja
Sprendimas - veiksmas
STOP
dega, susieta
su kita
lempute, kartu
pasirodo
pranešimas
ekrane Rimtus sutrikimus, susietus
su stabdžių skysčio lygio,
variklio alyvos slėgio ir
temperatūros, aušinimo
skysčio temperatūros,
elektroninio stabdymo
skirstytuvo, vairo stiprintuvo,
nepakankamo padangų
slėgio kontrolinėmis
lemputėmis.
Būtina sustoti, pastatykite automobilį ir
išjunkite kontaktą.
Atlikite patikrinimą
CITROËN tinklo atstovybėje arba
kvalifi kuotoje remonto dirbtuvėje.
Stovė
jimo
stabdžio /
stabdžių
skysčio
lygio / REF
dega Stabdys užspaustas arba ne
iki galo atleistas. Atleidus stabdį lemputė turi užgesti.
dega Nepakankamą stabdžių
skysčio lygį. Papildykite lygį CITROËN rekomenduotu skysčiu.
lieka degti,
nors lygis
pakankamas,
susieta su ABS
lempute Elektroninio stabdymo
skirstytuvo gedimą.
Būtina sustoti; pastatykite automobilį ir
išjunkite kontaktą. Atlikite patikrinimą
CITROËN tinklo atstovybėje arba
kvalifi kuotoje remonto dirbtuvėje.
Variklio
alyvos
slėgio ir
temperatūros
dega
važiuojant Nepakankamą slėgį arba per
daug pakilusią temperatūrą. Sustokite, išjunkite kontaktą ir leiskite atvė
sti.
Vizualiai patikrinkite lygį. 6 dalis, skyrius "Lygiai".
lieka degti,
nors lygis
pakankamas Rimtą sutrikimą. Atlikite patikrinimą CITROËN tinklo atstovybėje
arba kvalifi kuotoje remonto dirbtuvėje.
Page 32 of 272
Vairavimo pultas
30
Lemputė
Būsena
Signalizuoja
Sprendimas - veiksmas

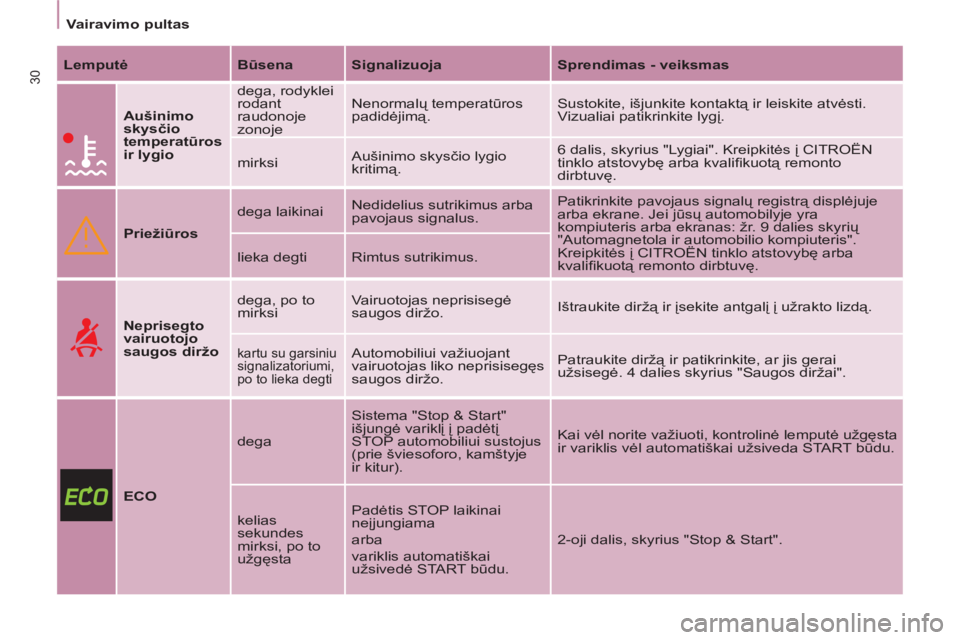

Aušinimo
skysčio
temperatūros
ir lygio
dega, rodyklei
rodant
raudonoje
zonoje Nenormalų temperatūros
padidėjimą. Sustokite, išjunkite kontaktą ir leiskite atvėsti.
Vizualiai patikrinkite lygį.
mirksi Aušinimo skysčio lygio
kritimą. 6 dalis, skyrius "Lygiai". Kreipkitės į CITROËN
tinklo atstovybę arba kvalifi kuotą remonto
dirbtuvę.
Priežiūros
dega laikinai Nedidelius sutrikimus arba
pavojaus signalus. Patikrinkite pavojaus signalų registrą displėjuje
arba ekrane. Jei jūsų automobilyje yra
kompiuteris arba ekranas: žr. 9 dalies skyrių
"Automagnetola ir automobilio kompiuteris".
Kreipkitės į CITROËN tinklo atstovybę arba
kvalifi kuotą remonto dirbtuvę. lieka degti Rimtus sutrikimus.
Neprisegto
vairuotojo
saugos diržo
dega, po to
mirksi Vairuotojas neprisisegė
saugos diržo. Ištraukite diržą ir įsekite antgalį į užrakto lizdą.
kartu su garsiniu
signalizatoriumi,
po to lieka degti Automobiliui važiuojant
vairuotojas liko neprisisegęs
saugos diržo. Patraukite diržą ir patikrinkite, ar jis gerai
užsisegė. 4 dalies skyrius "Saugos diržai".
ECO
dega Sistema "Stop & Start"
išjungė variklį į padėtį
STOP automobiliui sustojus
(prie šviesoforo, kamštyje
ir kitur). Kai vėl norite važiuoti, kontrolinė lemputė užgęsta
ir variklis vėl automatiškai užsiveda START būdu.
kelias
sekundes
mirksi, po to
užgęsta Padėtis STOP laikinai
neįjungiama
arba
variklis automatiškai
užsivedė START būdu. 2-oji dalis, skyrius "Stop & Start".

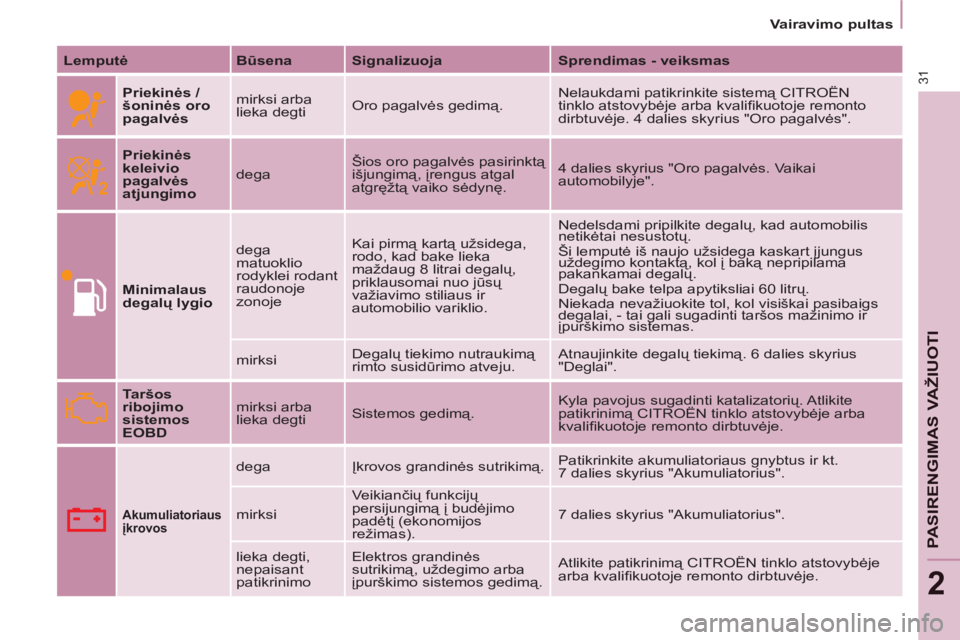

Page 33 of 272
2
Vairavimo pultas
31
PASIRENGIMAS VAŽIUOTI
Lemputė
Būsena
Signalizuoja
Sprendimas - veiksmas
Priekinės /
šoninės oro
pagalvės
mirksi arba
lieka degti Oro pagalvės gedimą. Nelaukdami patikrinkite sistemą CITROËN
tinklo atstovybėje arba kvalifi kuotoje remonto
dirbtuvėje. 4 dalies skyrius "Oro pagalvės".
Priekinės
keleivio
pagalvės
atjungimo
dega Šios oro pagalvės pasirinktą
išjungimą, įrengus atgal
atgręžtą vaiko sėdynę. 4 dalies skyrius "Oro pagalvės. Vaikai
automobilyje".
Minimalaus
degalų lygio
dega
matuoklio
rodyklei rodant
raudonoje
zonoje Kai pirmą kartą užsidega,
rodo, kad bake lieka
maždaug 8 litrai degalų,
priklausomai nuo jū
sų
važiavimo stiliaus ir
automobilio variklio. Nedelsdami pripilkite degalų, kad automobilis
netikėtai nesustotų.
Ši lemputė iš naujo užsidega kaskart įjungus
uždegimo kontaktą, kol į baką nepripilama
pakankamai degalų.
Degalų bake telpa apytiksliai 60 litrų.
Niekada nevažiuokite tol, kol visiškai pasibaigs
degalai, - tai gali sugadinti taršos mažinimo ir
įpurškimo sistemas.
mirksi Degalų tiekimo nutraukimą
rimto susidūrimo atveju. Atnaujinkite degalų tiekimą. 6 dalies skyrius
"Deglai".
Taršos
ribojimo
sistemos
EOBD
mirksi arba
lieka degti Sistemos gedimą. Kyla pavojus sugadinti katalizatorių. Atlikite
patikrinimą CITROËN tinklo atstovybėje arba
kvalifi kuotoje remonto dirbtuvėje.
Akumuliatoriaus
įkrovos
dega Įkrovos grandinės sutrikimą. Patikrinkite akumuliatoriaus gnybtus ir kt.
7 dalies skyrius "Akumuliatorius".
mirksi Veikiančių funkcijų
persijungimą į budėjimo
padėtį (ekonomijos
režimas). 7 dalies skyrius "Akumuliatorius".
lieka degti,
nepaisant
patikrinimo Elektros grandinės
sutrikimą, uždegimo arba
įpurškimo sistemos gedimą. Atlikite patikrinimą CITROËN tinklo atstovybėje
arba kvalifi kuotoje remonto dirbtuvėje.
Page 34 of 272
ABS
Vairavimo pultas
32
Lemputė
Būsena
Signalizuoja
Sprendimas - veiksmas

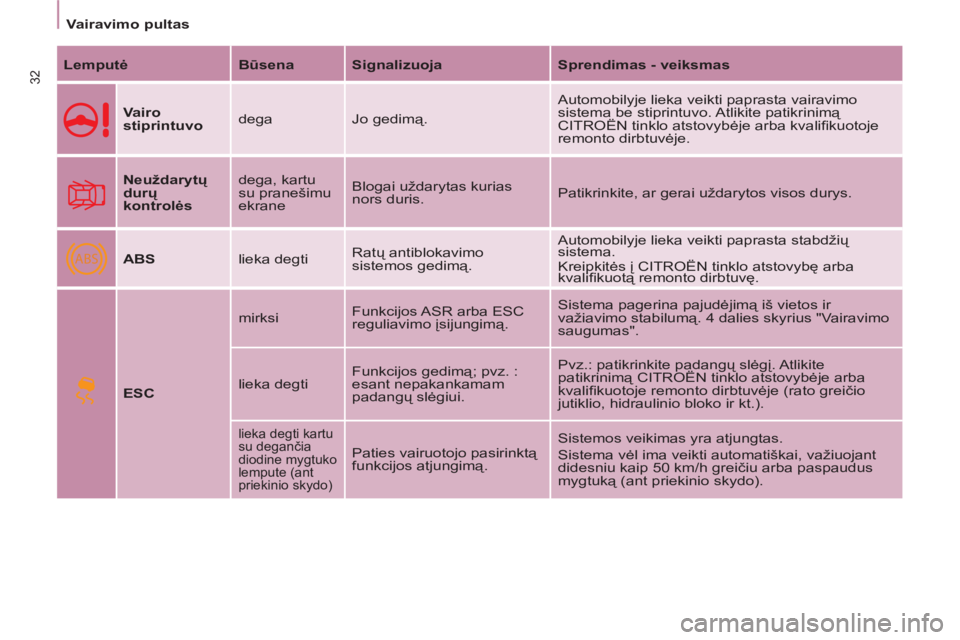

Vairo
stiprintuvo
dega Jo gedimą. Automobilyje lieka veikti paprasta vairavimo
sistema be stiprintuvo. Atlikite patikrinimą
CITROËN tinklo atstovybėje arba kvalifi kuotoje
remonto dirbtuvėje.
Neuždarytų
durų
kontrolės
dega, kartu
su pranešimu
ekrane Blogai uždarytas kurias
nors duris. Patikrinkite, ar gerai uždarytos visos durys.
ABS
lieka degti Ratų antiblokavimo
sistemos gedimą. Automobilyje lieka veikti paprasta stabdžių
sistema.
Kreipkitės į CITROËN tinklo atstovybę arba
kvalifi kuotą remonto dirbtuvę.
ESC
mirksi Funkcijos ASR arba ESC
reguliavimo įsijungimą. Sistema pagerina pajudėjimą iš vietos ir
važiavimo stabilumą. 4 dalies skyrius "Vairavimo
saugumas".
lieka degti Funkcijos gedimą; pvz. :
esant nepakankamam
padangų slėgiui. Pvz.: patikrinkite padangų slėgį. Atlikite
patikrinimą CITROËN tinklo atstovybėje arba
kvalifi kuotoje remonto dirbtuvėje (rato greičio
jutiklio, hidraulinio bloko ir kt.).
lieka degti kartu
su degančia
diodine mygtuko
lempute (ant
priekinio skydo)
Paties vairuotojo pasirinktą
funkcijos atjungimą. Sistemos veikimas yra atjungtas.
Sistema vėl ima veikti automatiškai, važiuojant
didesniu kaip 50 km/h greičiu arba paspaudus
mygtuką (ant priekinio skydo).
Page 35 of 272
2
Vairavimo pultas
33
PASIRENGIMAS VAŽIUOTI
Lemputė
Būsena
Signalizuoja
Sprendimas - veiksmas

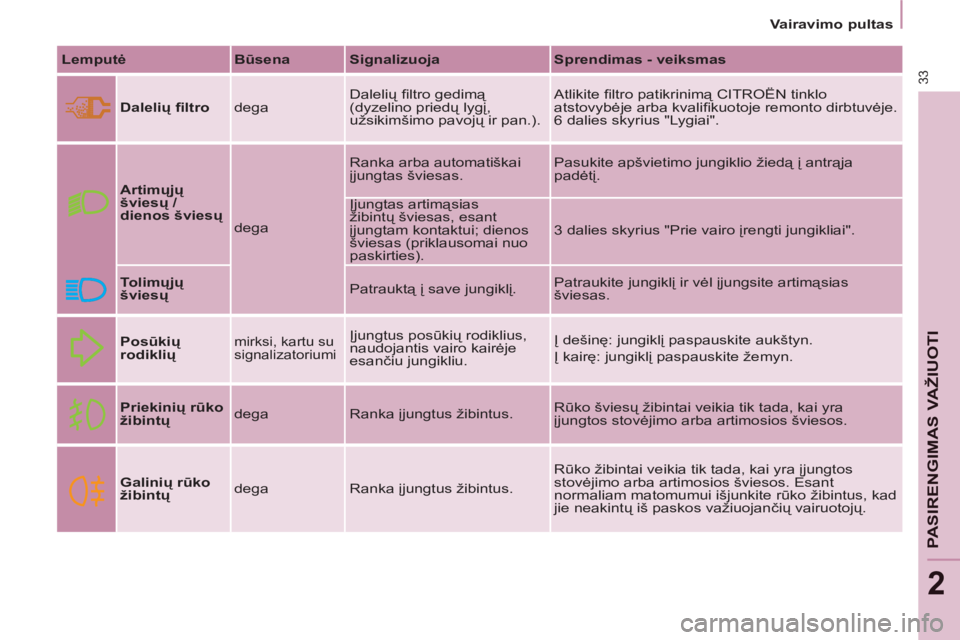

Dalelių fi ltro
dega Dalelių fi ltro gedimą
(dyzelino priedų lygį,
užsikimšimo pavojų ir pan.). Atlikite fi ltro patikrinimą CITROËN tinklo
atstovybėje arba kvalifi kuotoje remonto dirbtuvėje.
6 dalies skyrius "Lygiai".
Artimųjų
šviesų /
dienos šviesų
dega Ranka arba automatiškai
įjungtas šviesas. Pasukite apšvietimo jungiklio žiedą į antrąja
padėtį.
Įjungtas artimąsias
žibintų šviesas, esant
įjungtam kontaktui; dienos
šviesas (priklausomai nuo
paskirties). 3 dalies skyrius "Prie vairo įrengti jungikliai".
Tolimųjų
šviesų
Patrauktą į save jungiklį. Patraukite jungiklį ir vėl įjungsite artimąsias
šviesas.
Posūkių
rodiklių
mirksi, kartu su
signalizatoriumi Įjungtus posūkių rodiklius,
naudojantis vairo kairėje
esančiu jungikliu. Į dešinę: jungiklį paspauskite aukštyn.
Į kairę: jungiklį paspauskite žemyn.
Priekinių rūko
žibintų
dega Ranka įjungtus žibintus. Rūko šviesų žibintai veikia tik tada, kai yra
įjungtos stovėjimo arba artimosios šviesos.
Galinių rūko
žibintų
dega Ranka įjungtus žibintus. Rūko žibintai veikia tik tada, kai yra įjungtos
stovėjimo arba artimosios šviesos. Esant
normaliam matomumui išjunkite rūko žibintus, kad
jie neakintų iš paskos važiuojančių vairuotojų.
Page 36 of 272
Vairavimo pultas
34

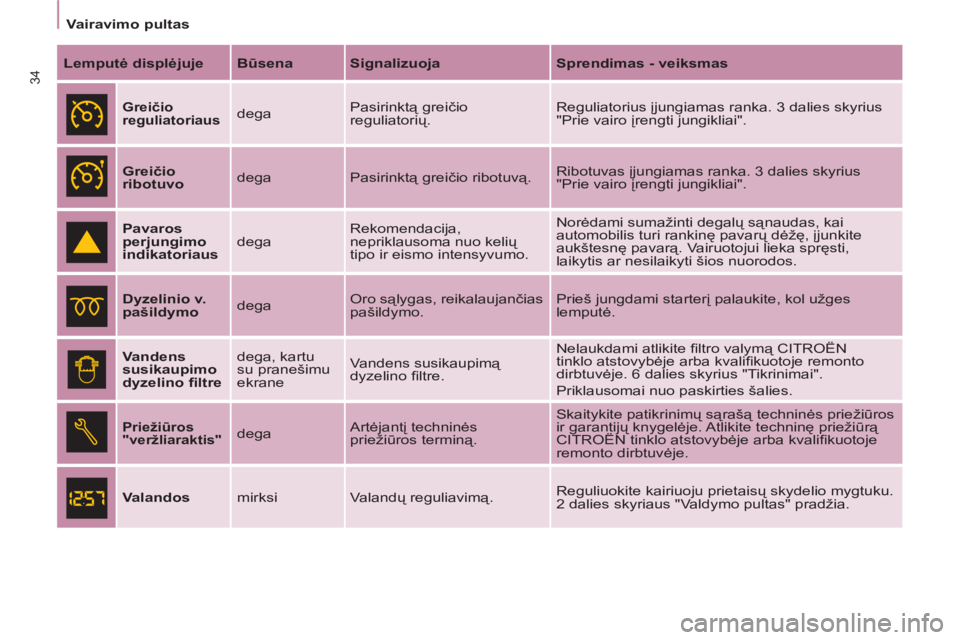

Lemputė displėjuje
Būsena
Signalizuoja
Sprendimas - veiksmas
Greičio
reguliatoriaus
dega Pasirinktą greičio
reguliatorių. Reguliatorius įjungiamas ranka. 3 dalies skyrius
"Prie vairo įrengti jungikliai".
Greičio
ribotuvo
dega Pasirinktą greičio ribotuvą. Ribotuvas įjungiamas ranka. 3 dalies skyrius
"Prie vairo įrengti jungikliai".
Pavaros
perjungimo
indikatoriaus
dega Rekomendacija,
nepriklausoma nuo kelių
tipo ir eismo intensyvumo. Norėdami sumažinti degalų sąnaudas, kai
automobilis turi rankinę pavarų dėžę, įjunkite
aukštesnę pavarą. Vairuotojui lieka spręsti,
laikytis ar nesilaikyti šios nuorodos.
Dyzelinio v.
pašildymo
dega Oro sąlygas, reikalaujančias
pašildymo. Prieš jungdami starterį palaukite, kol užges
lemputė.
Vandens
susikaupimo
dyzelino fi ltre
dega, kartu
su pranešimu
ekrane Vandens susikaupimą
dyzelino fi ltre. Nelaukdami atlikite fi ltro valymą CITROËN
tinklo atstovybėje arba kvalifi kuotoje remonto
dirbtuvėje. 6 dalies skyrius "Tikrinimai".
Priklausomai nuo paskirties šalies.
Priežiūros
"veržliaraktis"
dega Artėjantį techninės
priežiūros terminą. Skaitykite patikrinimų sąrašą techninės priežiūros
ir garantijų knygelėje. Atlikite techninę priežiūrą
CITROËN tinklo atstovybėje arba kvalifi kuotoje
remonto dirbtuvėje.
Valandos
mirksi Valandų reguliavimą. Reguliuokite kairiuoju prietaisų skydelio mygtuku.
2 dalies skyriaus "Valdymo pultas" pradžia.
Page 37 of 272
2
Vairavimo pultas
35
PASIRENGIMAS VAŽIUOTI

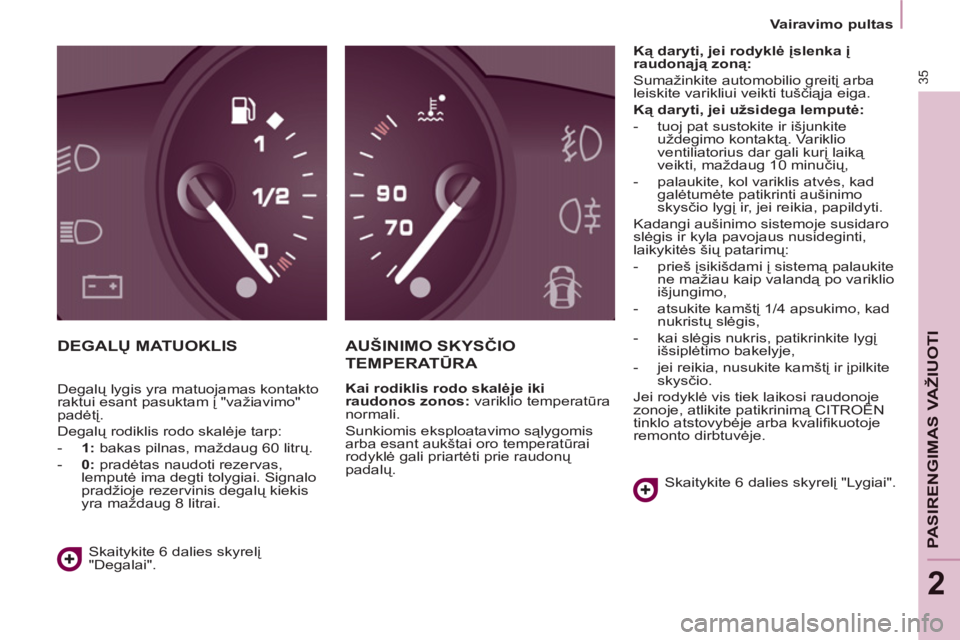

DEGALŲ MATUOKLIS AU
Page 38 of 272
Vairavimo pultas
36
Pradūrus padangą
Užsidega STOP lemputė.
Tuoj pat sustokite vengdami bet kokio
staigaus manevro vairu ir stabdžiais.
Laikinai sutaisykite padangą
naudodamiesi laikino padangos
sutaisymo komplektu, arba uždėkite
atsarginį ratą.
Pakeiskite pažeistą ratą ir nedelsdami
patikrinkite padangų oro slėgį.
Jutiklio sutrikimas arba
netikrinamas(-i) jutiklis(-iai)
Užsidega priežiūros lemputė.
Pakeitus ratą arba jei sugenda slėgio
tikrinimo jutiklis, padangų slėgis nebėra
tikrinamas. Kreipkitės į CITROËN tinklo
atstovybę arba kvalifi kuotą remonto
dirbtuvę, kad pakeistų netinkamą jutiklį.
Bet koks padangos, turinčios šią
sistemą, keitimas turi būti atliekamas
CITROËN tinklo atstovybėje arba
kvalifi kuotoje remonto dirbtuvėje.
Jei pakeitę padangą uždedate ratą,
netikrintą jūsų automobilio sistemos
(pavyzdžiui, uždėję žiemines
padangas), turite atlikti sistemos
nustatymą į pradinę padėtį CITROËN
tinklo atstovybėje arba kvalifi kuotoje
remonto dirbtuvėje.
Padangų
slėgio tikrinimo sistema yra
pagalbinė ir neatleidžia vairuotojo
nuo atsakomybės ir budrumo.

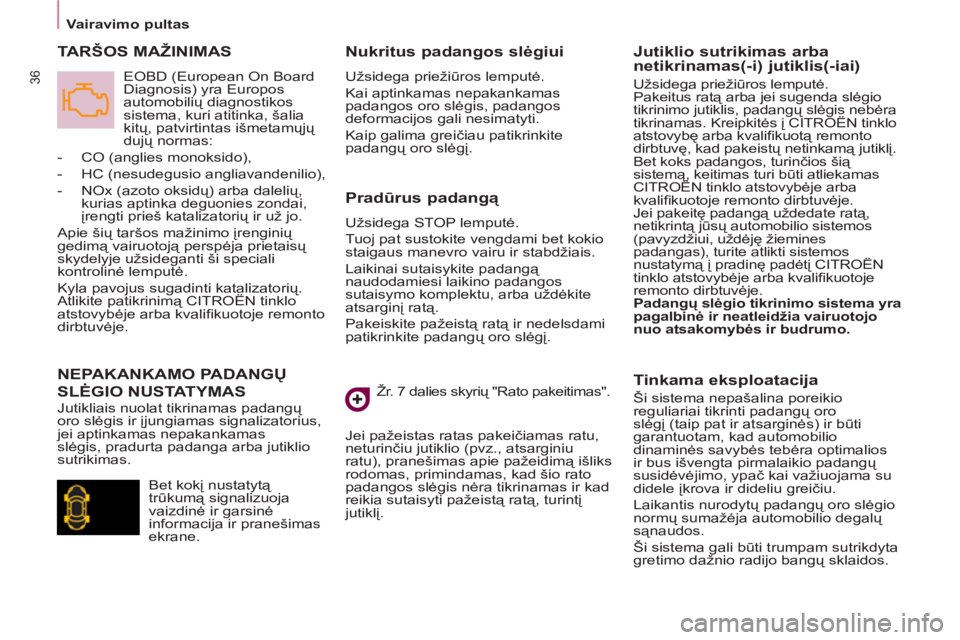

NEPAKANKAMO PADANGŲ
SLĖGIO NUSTATYMAS TARŠOS MAŽINIMAS
Nukritus padangos slėgiui
Užsidega priežiūros lemputė.
Kai aptinkamas nepakankamas
padangos oro slėgis, padangos
deformacijos gali nesimatyti.
Kaip galima greičiau patikrinkite
padangų oro slėgį.
Žr. 7 dalies skyrių "Rato pakeitimas".
Jei pažeistas ratas pakeičiamas ratu,
neturinčiu jutiklio (pvz., atsarginiu
ratu), pranešimas apie pažeidimą išliks
rodomas, primindamas, kad šio rato
padangos slėgis nėra tikrinamas ir kad
reikia sutaisyti pažeistą ratą, turintį
jutiklį. Jutikliais nuolat tikrinamas padangų
oro slėgis ir įjungiamas signalizatorius,
jei aptinkamas nepakankamas
slėgis, pradurta padanga arba jutiklio
sutrikimas.
EOBD (European On Board
Diagnosis) yra Europos
automobilių diagnostikos
sistema, kuri atitinka, šalia
kitų, patvirtintas išmetamųjų
dujų normas:
- CO (anglies monoksido),
- HC (nesudegusio angliavandenilio),
- NOx (azoto oksidų) arba dalelių,
kurias aptinka deguonies zondai,
įrengti prieš katalizatorių ir už jo.
Apie ši
ų taršos mažinimo įrenginių
gedimą vairuotoją perspėja prietaisų
skydelyje užsideganti ši speciali
kontrolinė lemputė.
Kyla pavojus sugadinti katalizatorių.
Atlikite patikrinimą CITROËN tinklo
atstovybėje arba kvalifi kuotoje remonto
dirbtuvėje.
Bet kokį nustatytą
trūkumą signalizuoja
vaizdinė ir garsinė
informacija ir pranešimas
ekrane.
Tinkama eksploatacija
Ši sistema nepašalina poreikio
reguliariai tikrinti padangų oro
slėgį (taip pat ir atsarginės) ir būti
garantuotam, kad automobilio
dinaminės savybės tebėra optimalios
ir bus išvengta pirmalaikio padangų
susidėvėjimo, ypač kai važiuojama su
didele įkrova ir dideliu greičiu.
Laikantis nurodytų padangų oro slėgio
normų sumažėja automobilio degalų
sąnaudos.
Ši sistema gali būti trumpam sutrikdyta
gretimo dažnio radijo bangų sklaidos.
Page 39 of 272
2

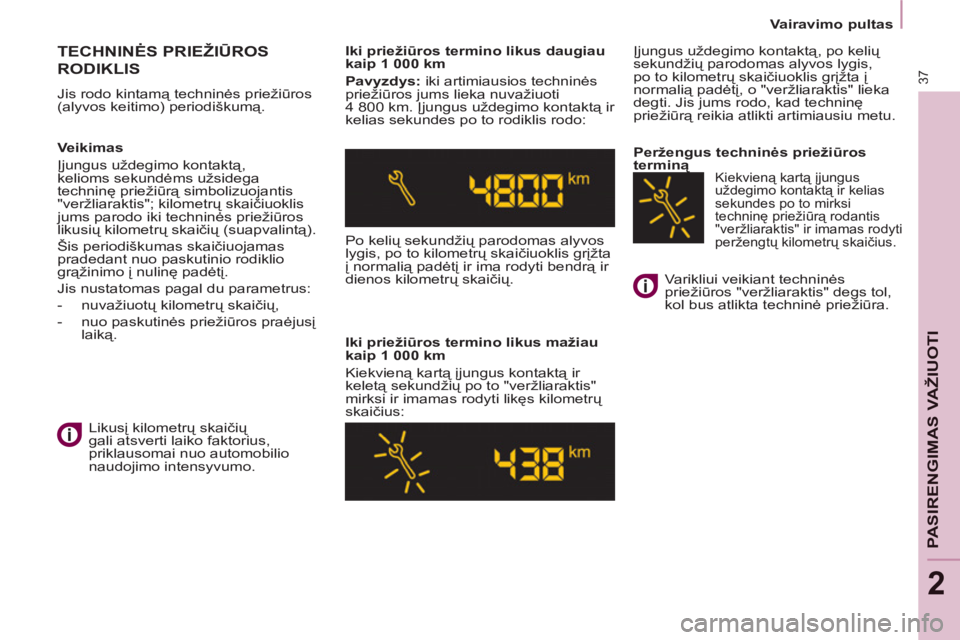

Vairavimo pultas
37
PASIRENGIMAS VAŽIUOTI
TECHNINĖS PRIEŽIŪROS
RODIKLIS
Jis rodo kintamą techninės priežiūros
(alyvos keitimo) periodiškumą.
Iki priežiūros termino likus daugiau
kaip 1 000 km
Pavyzdys:
iki artimiausios techninės
priežiūros jums lieka nuvažiuoti
4 800 km. Įjungus uždegimo kontaktą ir
kelias sekundes po to rodiklis rodo:
Po kelių sekundžių parodomas alyvos
lygis, po to kilometrų skaičiuoklis grįžta
į normalią padėtį ir ima rodyti bendrą ir
dienos kilometrų skaičių.
Iki priežiūros termino likus mažiau
kaip 1 000 km
Kiekvieną kartą įjungus kontaktą ir
keletą sekundžių po to "veržliaraktis"
mirksi ir imamas rodyti likęs kilometrų
skaičius: Įjungus uždegimo kontaktą, po kelių
sekundžių parodomas alyvos lygis,
po to kilometrų
skaičiuoklis grįžta į
normalią padėtį, o "veržliaraktis" lieka
degti. Jis jums rodo, kad techninę
priežiūrą reikia atlikti artimiausiu metu.
Peržengus techninės priežiūros
terminą
Veikimas
Įjungus uždegimo kontaktą,
kelioms sekundėms užsidega
techninę priežiūrą simbolizuojantis
"veržliaraktis"; kilometrų skaičiuoklis
jums parodo iki techninės priežiūros
likusių kilometrų skaičių (suapvalintą).
Šis periodiškumas skaičiuojamas
pradedant nuo paskutinio rodiklio
grąžinimo į nulinę padėtį.
Jis nustatomas pagal du parametrus:
- nuvažiuotų kilometrų skaičių,
- nuo paskutin
ės priežiūros praėjusį
laiką.
Likusį kilometrų skaičių
gali atsverti laiko faktorius,
priklausomai nuo automobilio
naudojimo intensyvumo. Varikliui veikiant techninės
priežiūros "veržliaraktis" degs tol,
kol bus atlikta techninė priežiūra.
Kiekvieną kartą įjungus
uždegimo kontaktą ir kelias
sekundes po to mirksi
techninę priežiūrą rodantis
"veržliaraktis" ir imamas rodyti
peržengtų kilometrų skaičius.
Page 40 of 272

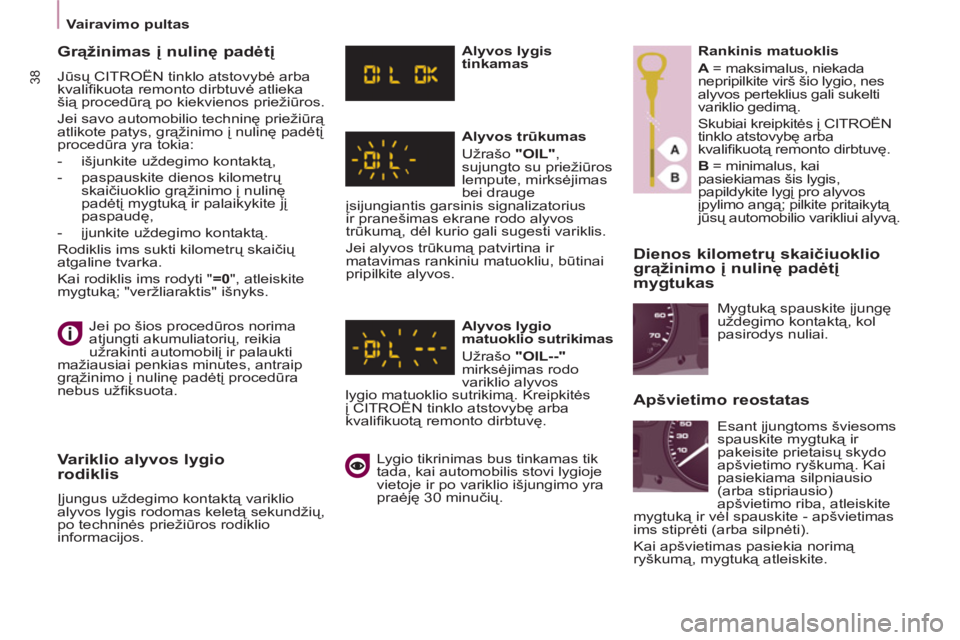

Vairavimo pultas
38
Dienos kilometrų skaičiuoklio
grąžinimo į nulinę padėtį
mygtukas
Jei po šios procedūros norima
atjungti akumuliatorių, reikia
užrakinti automobilį ir palaukti
mažiausiai penkias minutes, antraip
grąžinimo į nulinę padėtį procedūra
nebus užfi ksuota.
Grąžinimas į nulinę padėtį
Jūsų CITROËN tinklo atstovybė arba
kvalifi kuota remonto dirbtuvė atlieka
šią procedūrą po kiekvienos priežiūros.
Jei savo automobilio techninę priežiūrą
atlikote patys, grąžinimo į nulinę padėtį
procedūra yra tokia:
- išjunkite uždegimo kontaktą,
- paspauskite dienos kilometrų
skaičiuoklio grąžinimo į nulinę
padėtį mygtuką ir palaikykite jį
paspaudę,
- įjunkite uždegimo kontaktą.
Rodiklis ims sukti kilometrų skaičių
atgaline tvarka.
Kai rodiklis ims rodyti " =0
", atleiskite
mygtuką; "veržliaraktis" išnyks.
Variklio alyvos lygio
rodiklis
Įjungus uždegimo kontaktą variklio
alyvos lygis rodomas keletą sekundžių,
po techninės priežiūros rodiklio
informacijos.
Alyvos lygis
tinkamas
Alyvos trūkumas
Užrašo "OIL"
,
sujungto su priežiūros
lempute, mirksėjimas
bei drauge
įsijungiantis garsinis signalizatorius
ir pranešimas ekrane rodo alyvos
trūkumą, dėl kurio gali sugesti variklis.
Jei alyvos trūkumą patvirtina ir
matavimas rankiniu matuokliu, būtinai
pripilkite alyvos.
Alyvos lygio
matuoklio sutrikimas
Užrašo "OIL--"
mirksėjimas rodo
variklio alyvos
lygio matuoklio sutrikimą. Kreipkitės
į CITROËN tinklo atstovybę arba
kvalifi kuotą remonto dirbtuvę.
Lygio tikrinimas bus tinkamas tik
tada, kai automobilis stovi lygioje
vietoje ir po variklio išjungimo yra
praėję 30 minučių.
Rankinis matuoklis
A
= maksimalus, niekada
nepripilkite virš šio lygio, nes
alyvos perteklius gali sukelti
variklio gedimą
.
Skubiai kreipkitės į CITROËN
tinklo atstovybę arba
kvalifi kuotą remonto dirbtuvę.
B
= minimalus, kai
pasiekiamas šis lygis,
papildykite lygį pro alyvos
įpylimo angą; pilkite pritaikytą
jūsų automobilio varikliui alyvą.
Esant įjungtoms šviesoms
spauskite mygtuką ir
pakeisite prietaisų skydo
apšvietimo ryškumą. Kai
pasiekiama silpniausio
(arba stipriausio)
apšvietimo riba, atleiskite
mygtuką ir vėl spauskite - apšvietimas
ims stiprėti (arba silpnėti).
Kai apšvietimas pasiekia norimą
ryškumą, mygtuką atleiskite. Mygtuką spauskite įjungę
uždegimo kontaktą, kol
pasirodys nuliai.
Apšvietimo reostatas
