Zekering vervangen

129
7

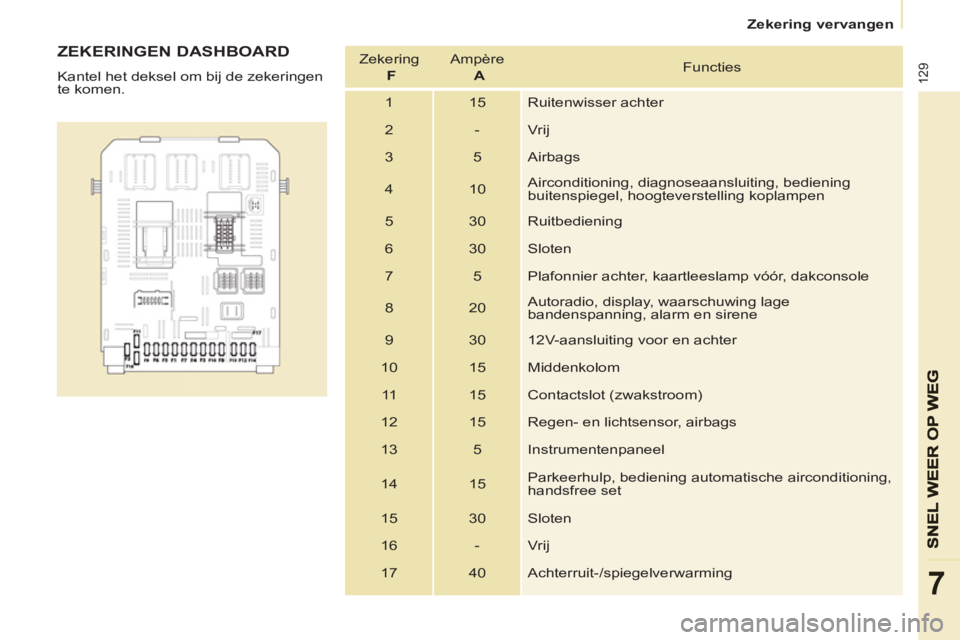

ZEKERINGEN DASHBOARD

Kantel het deksel om bij de zekeringen
te komen. Zekering
F
Ampère
A
Functies
1 15 Ruitenwisser achter
2 - Vrij
3 5 Airbags
4 10 Airconditioning, diagnoseaansluiting, bediening
buitenspiegel, hoogteverstelling koplampen
5 30 Ruitbediening
6 30 Sloten
7 5 Plafonnier achter, kaartleeslamp vóór, dakconsole
8 20 Autoradio, display, waarschuwing lage
bandenspanning, alarm en sirene
9 30 12V-aansluiting voor en achter
10 15 Middenkolom
11 15 Contactslot (zwakstroom)
12 15 Regen- en lichtsensor, airbags
13 5 Instrumentenpaneel
14 15 Parkeerhulp, bediening automatische airconditioning,
handsfree set
15 30 Sloten
16 - Vrij
17 40 Achterruit-/spiegelverwarming

Zekering vervangen

130

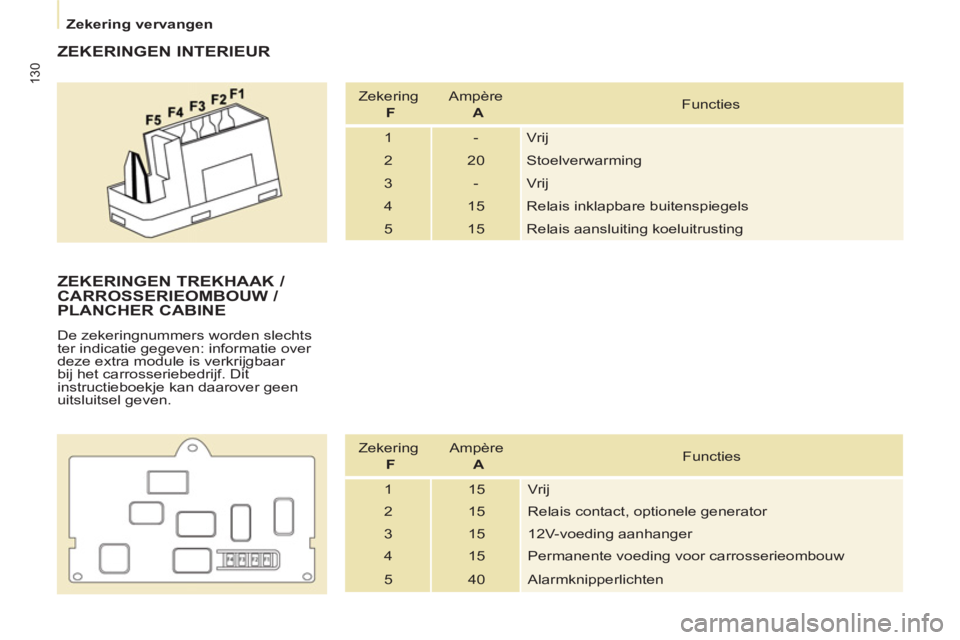

ZEKERINGEN INTERIEUR

Zekering
F
Ampère
A
Functies
1 - Vrij
2 20 Stoelverwarming
3 - Vrij
4 15 Relais inklapbare buitenspiegels
5 15 Relais aansluiting koeluitrusting


ZEKERINGEN TREKHAAK /
CARROSSERIEOMBOUW /
PLANCHER CABINE
De zekeringnummers worden slechts
ter indicatie gegeven: informatie over
deze extra module is verkrijgbaar
bij het carrosseriebedrijf. Dit
instructieboekje kan daarover geen
uitsluitsel geven.
Zekering
F
Ampère
A
Functies
1 15 Vrij
2 15 Relais contact, optionele generator
3 15 12V-voeding aanhanger
4 15 Permanente voeding voor carrosserieombouw
5 40 Alarmknipperlichten

Zekering vervangen

131
7


ZEKERINGEN IN DE
MOTORRUIMTE
Maak, na het openen van de motorkap,
de klemmen los en kantel de kast om
bij de zekeringen te komen. Zekering
F
Ampère
A
Functies
1 20 Motormanagementcomputer
2 15 Claxon
3 10 Ruitensproeierpomp voor en achter
4 20 Koplampsproeierpomp of LED
5 15 Motorcomponenten
6 10 Hoeksensor stuurwiel, ESC
7 10 Remlichtschakelaar en schakelaar koppelingspedaal
8 25 Startmotor
9 10 Motor koplamphoogteverstelling, module
wagenparkbeheer
10 30 Motorcomponenten
11 40 Vrij
12 30 Ruitenwisser
13 40 BSI
14 30 Pomp
15 10 Grootlicht rechts
16 10 Grootlicht links
17 15 Dimlicht rechts
18 15 Dimlicht links

Ruitenwisserblad vervangen

132


De ruitenwissers vóór in een
speciale stand zetten


- Beweeg de ruitenwisserschakelaar
binnen één minuut na het afzetten
van het contact omlaag om de
ruitenwissers naar de voorruitstijlen
te bewegen (speciale stand).
Vervangen van een wisserblad vóór


- Til de ruitenwisserarm op.

- Maak het wisserblad los en
verwijder het.

- Monteer het nieuwe wisserblad.

- Zet de ruitenwisserarm terug.
Zet het contact aan en bedien
de ruitenwisserschakelaar om de
ruitenwissers in de ruststand te zetten.
Vervangen van het wisserblad achter


- Til de ruitenwisserarm op, maak de
clip los en verwijder het wisserblad.

- Monteer het nieuwe wisserblad en
zet de ruitenwisserarm terug.



WISSERBLADEN VERVANGEN

Slepen van uw auto

133
SNEL WEER OP WE
G
7


Zonder takelen (4 wielen op de
grond)
Gebruik hiervoor altijd een sleepstang.

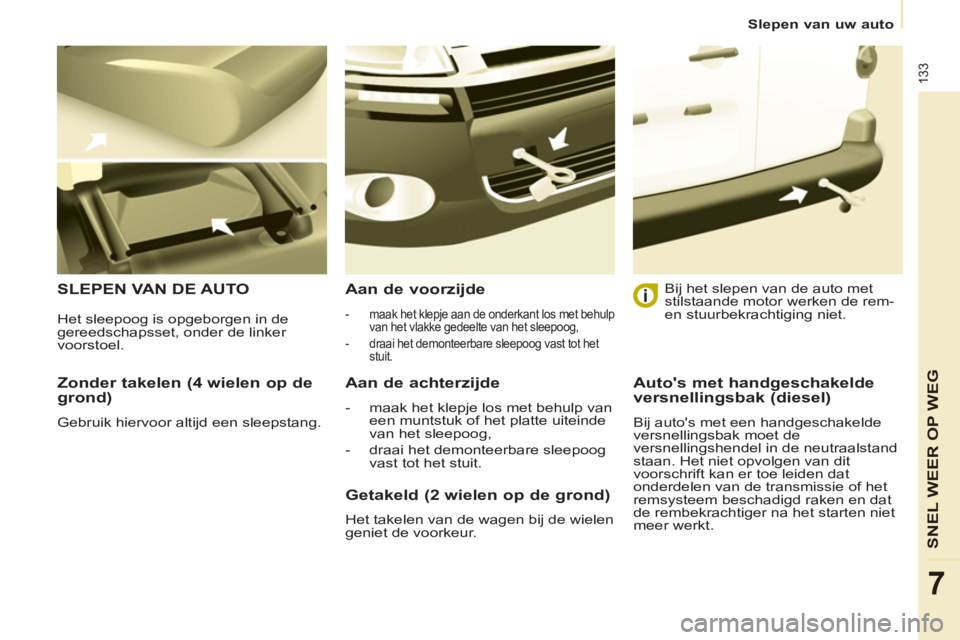

SLEPEN VAN DE AUTO
Aan de voorzijde



- maak het klepje aan de onderkant los met behulp
van het vlakke gedeelte van het sleepoog,

- draai het demonteerbare sleepoog vast tot het
stuit.



Aan de achterzijde



- maak het klepje los met behulp van
een muntstuk of het platte uiteinde
van het sleepoog,

- draai het demonteerbare sleepoog
vast tot het stuit.

Bij het slepen van de auto met
stilstaande motor werken de rem-
en stuurbekrachtiging niet.


Getakeld (2 wielen op de grond)

Het takelen van de wagen bij de wielen
geniet de voorkeur. Het sleepoog is opgeborgen in de
gereedschapsset, onder de linker
voorstoel.

Auto's met handgeschakelde
versnellingsbak (diesel)
Bij auto's met een handgeschakelde
versnellingsbak moet de
versnellingshendel in de neutraalstand
staan. Het niet opvolgen van dit
voorschrift kan er toe leiden dat
onderdelen van de transmissie of het
remsysteem beschadigd raken en dat
de rembekrachtiger na het starten niet
meer werkt.

134

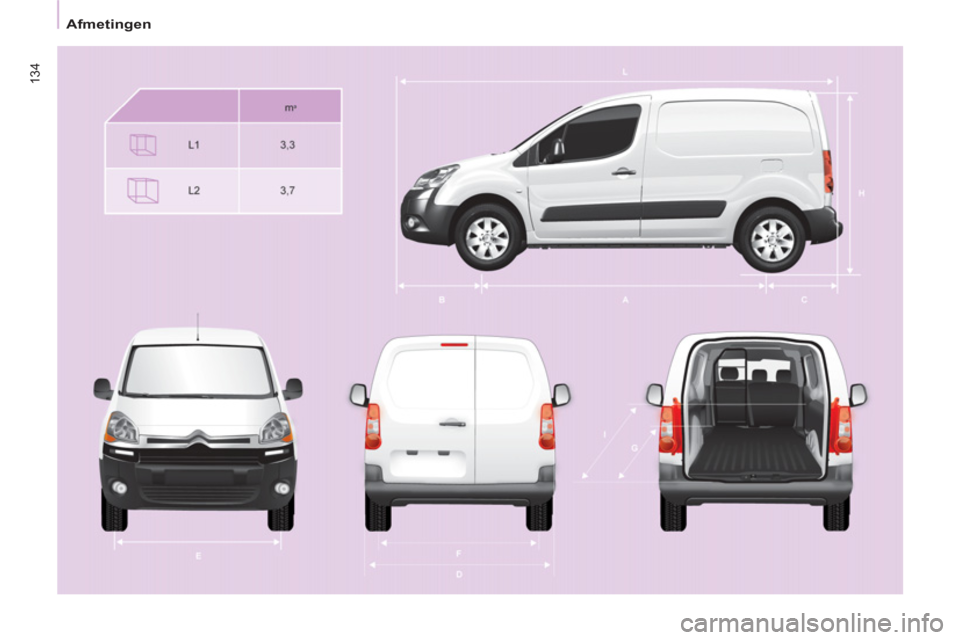

Afmetingen

135


Afmetingen

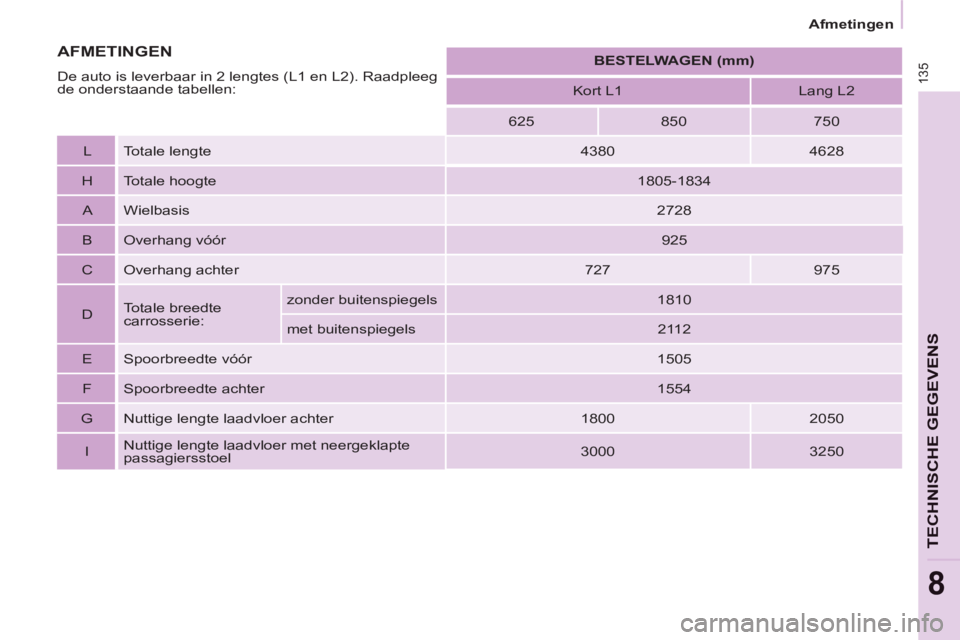

TECHNISCHE GEGEVEN
S
8





BESTELWAGEN (mm)



Kort L1
Lang L2

625
850
750

L Totale lengte
4380
4628

H Totale hoogte
1805-1834

A Wielbasis
2728

B Overhang vóór
925

C Overhang achter
727
975

D Totale breedte
carrosserie: zonder buitenspiegels
1810
met buitenspiegels
2112

E Spoorbreedte vóór
1505

F Spoorbreedte achter
1554

G Nuttige lengte laadvloer achter
1800
2050

I Nuttige lengte laadvloer met neergeklapte
passagiersstoel
3000
3250 AFMETINGEN AFMETINGEN

De auto is leverbaar in 2 lengtes (L1 en L2). Raadpleeg
de onderstaande tabellen:

Afmetingen

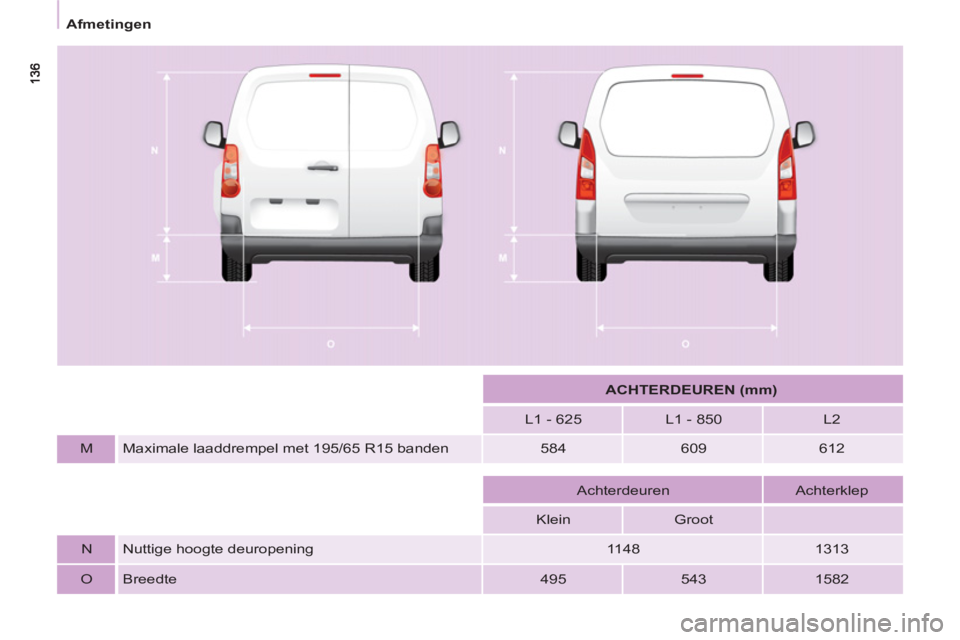

ACHTERDEUREN (mm)



L1 - 625
L1 - 850
L2

M Maximale laaddrempel met 195/65 R15 banden
584
609
612









Achterdeuren
Achterklep

Klein
Groot






N Nuttige hoogte deuropening
1148
1313

O Breedte
495
543
1582

137


Afmetingen

TECHNISCHE GEGEVEN
S
8

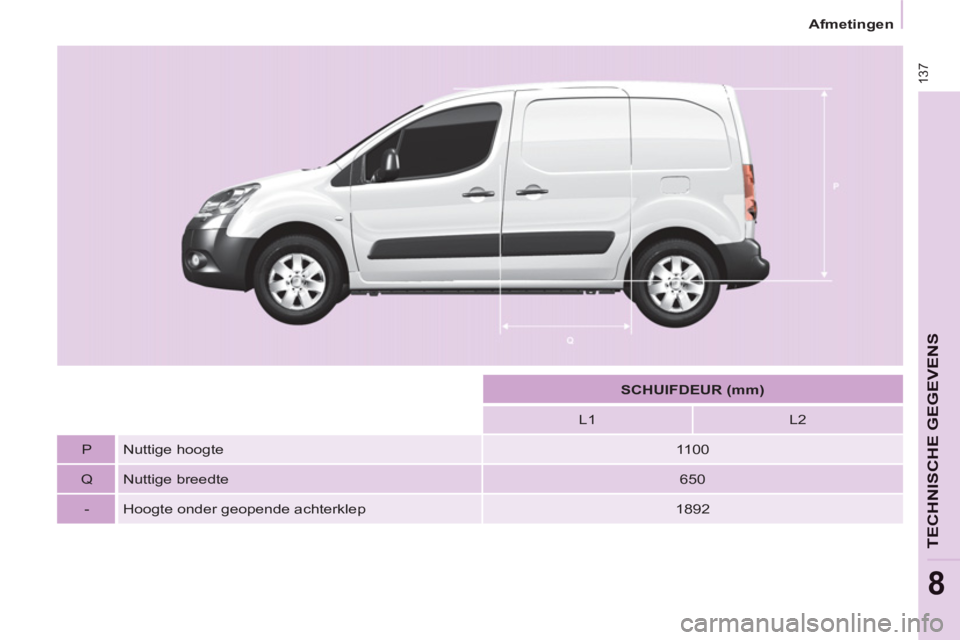

SCHUIFDEUR (mm)



L1
L2

P
Nuttige hoogte
1100

Q
Nuttige breedte
650

-
Hoogte onder geopende achterklep
1892

138


Afmetingen

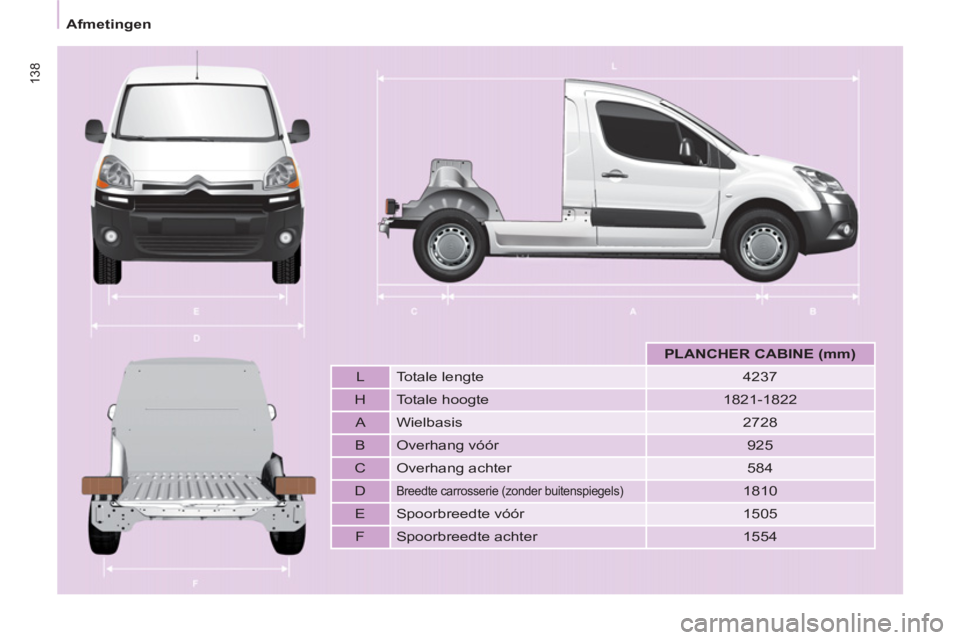

PLANCHER CABINE (mm)



L Totale lengte
4237

H Totale hoogte
1821-1822

A Wielbasis
2728

B Overhang vóór
925

C Overhang achter
584

D
Breedte carrosserie (zonder buitenspiegels)

1810

E Spoorbreedte vóór
1505

F Spoorbreedte achter
1554
