Versnellingsbak en stuurwiel

39
VOORDAT u GAAT RIJDE
N

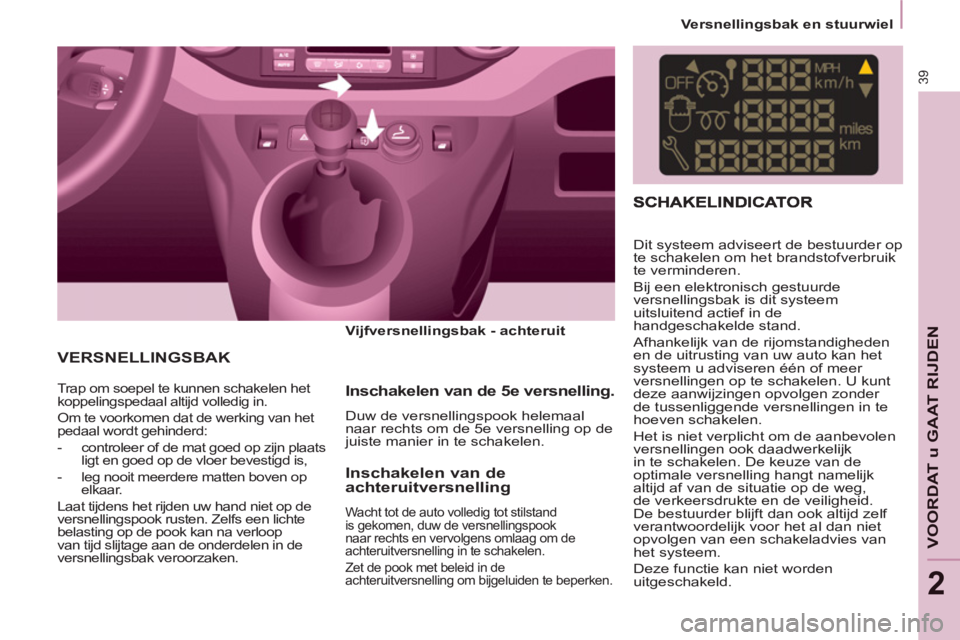

VERSNELLINGSBAK


Vijfversnellingsbak - achteruit




Trap om soepel te kunnen schakelen het
koppelingspedaal altijd volledig in.
Om te voorkomen dat de werking van het
pedaal wordt gehinderd:


- controleer of de mat goed op zijn plaats
ligt en goed op de vloer bevestigd is,

- leg nooit meerdere matten boven op
elkaar.
Laat tijdens het rijden uw hand niet op de
versnellingspook rusten. Zelfs een lichte
belasting op de pook kan na verloop
van tijd slijtage aan de onderdelen in de
versnellingsbak veroorzaken.


Inschakelen van de 5 e versnelling.

Duw de versnellingspook helemaal
naar rechts om de 5e versnelling op de
juiste manier in te schakelen.


Dit systeem adviseert de bestuurder op
te schakelen om het brandstofverbruik
te verminderen.
Bij een elektronisch gestuurde
versnellingsbak is dit systeem
uitsluitend actief in de
handgeschakelde stand.
Afhankelijk van de rijomstandigheden
en de uitrusting van uw auto kan het
systeem u adviseren één of meer
versnellingen op te schakelen. U kunt
deze aanwijzingen opvolgen zonder
de tussenliggende versnellingen in te
hoeven schakelen.
Het is niet verplicht om de aanbevolen
versnellingen ook daadwerkelijk
in te schakelen. De keuze van de
optimale versnelling hangt namelijk
altijd af van de situatie op de weg,
de verkeersdrukte en de veiligheid.
De bestuurder blijft dan ook altijd zelf
verantwoordelijk voor het al dan niet
opvolgen van een schakeladvies van
het systeem.
Deze functie kan niet worden
uitgeschakeld.

Inschakelen van de
achteruitversnelling
Wacht tot de auto volledig tot stilstand
is gekomen, duw de versnellingspook
naar rechts en vervolgens omlaag om de
achteruitversnelling in te schakelen.
Zet de pook met beleid in de
achteruitversnelling om bijgeluiden te beperken.

Versnellingsbak en stuurwiel

40

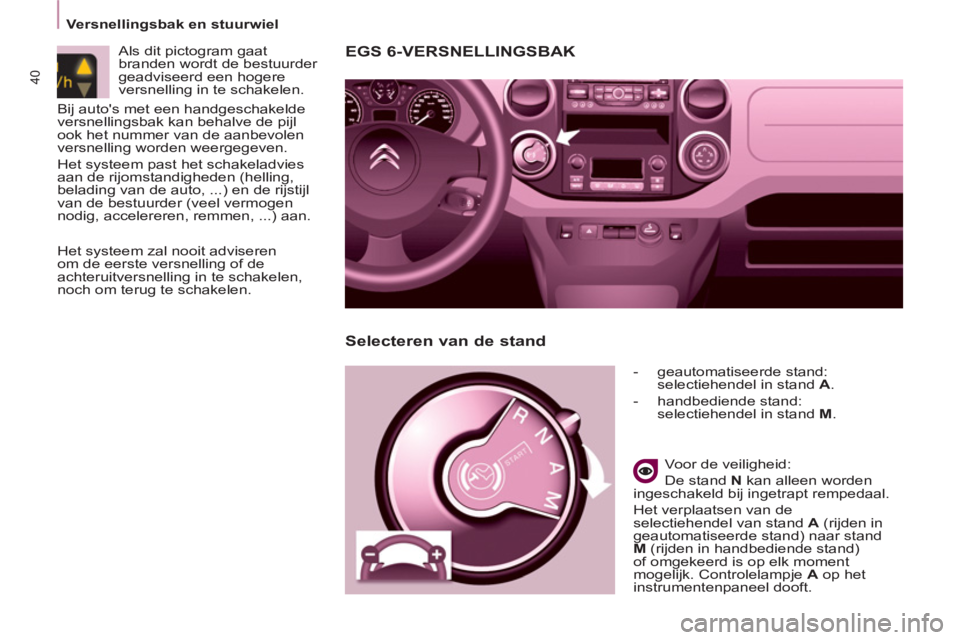

EGS 6-VERSNELLINGSBAK



- geautomatiseerde stand:
selectiehendel in stand A
.

- handbediende stand:
selectiehendel in stand M
.


Voor de veiligheid:
De stand N
kan alleen worden
ingeschakeld bij ingetrapt rempedaal.
Het verplaatsen van de
selectiehendel van stand A
(rijden in
geautomatiseerde stand) naar stand
M
(rijden in handbediende stand)
of omgekeerd is op elk moment
mogelijk. Controlelampje A
op het
instrumentenpaneel dooft.


Selecteren van de stand


Als dit pictogram gaat
branden wordt de bestuurder
geadviseerd een hogere
versnelling in te schakelen.

Het systeem zal nooit adviseren
om de eerste versnelling of de
achteruitversnelling in te schakelen,
noch om terug te schakelen.
Bij auto's met een handgeschakelde
versnellingsbak kan behalve de pijl
ook het nummer van de aanbevolen
versnelling worden weergegeven.
Het systeem past het schakeladvies
aan de rijomstandigheden (helling,
belading van de auto, ...) en de rijstijl
van de bestuurder (veel vermogen
nodig, accelereren, remmen, ...) aan.

2


Versnellingsbak en stuurwiel

41
VOORDAT u GAAT RIJDE
N

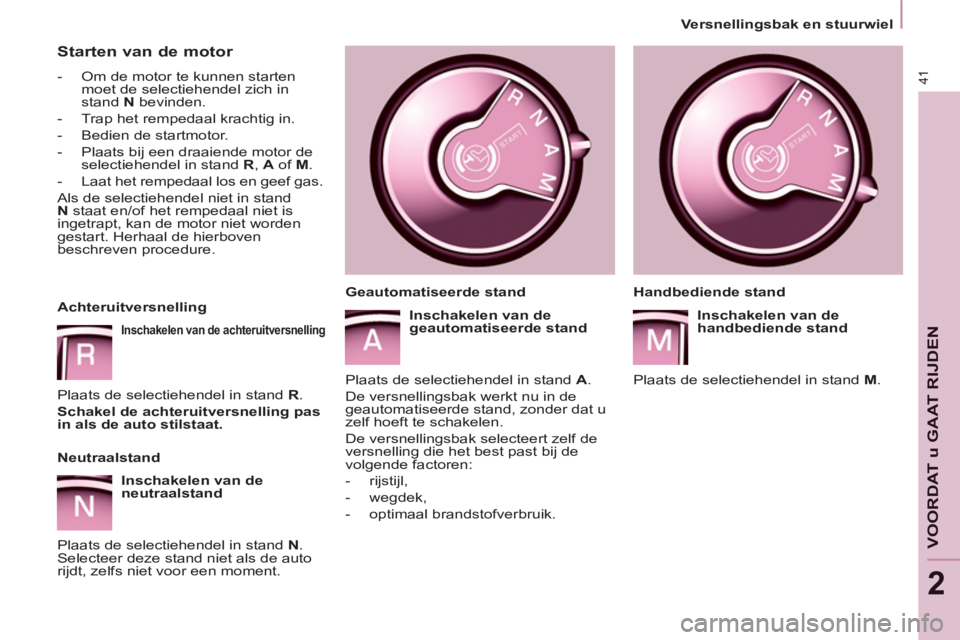

Starten van de motor



- Om de motor te kunnen starten
moet de selectiehendel zich in
stand N
bevinden.

- Trap het rempedaal krachtig in.

- Bedien de startmotor.

- Plaats bij een draaiende motor de
selectiehendel in stand R
, A
of M
.

- Laat het rempedaal los en geef gas.
Als de selectiehendel niet in stand
N
staat en/of het rempedaal niet is
ingetrapt, kan de motor niet worden
gestart. Herhaal de hierboven
beschreven procedure.

Achteruitversnelling


Inschakelen van de achteruitversnelling


Plaats de selectiehendel in stand R
.

Schakel de achteruitversnelling pas
in als de auto stilstaat.



Neutraalstand

Inschakelen van de
neutraalstand

Plaats de selectiehendel in stand N
.
Selecteer deze stand niet als de auto
rijdt, zelfs niet voor een moment.
Handbediende stand

Inschakelen van de
handbediende stand

Plaats de selectiehendel in stand M
.

Geautomatiseerde stand

Inschakelen van de
geautomatiseerde stand

Plaats de selectiehendel in stand A
.
De versnellingsbak werkt nu in de
geautomatiseerde stand, zonder dat u
zelf hoeft te schakelen.
De versnellingsbak selecteert zelf de
versnelling die het best past bij de
volgende factoren:


- rijstijl,

- wegdek,

- optimaal brandstofverbruik.

Starten en stoppen

42

STUURWIEL VERSTELLEN

Ontgrendel het stuurwiel, alleen bij
stilstaande auto, door aan de hendel te
trekken.
Stel het stuurwiel in de gewenste stand
en zet dan de hendel weer goed vast.

Stilstaande auto met draaiende
motor
Als de auto langere tijd met
draaiende motor stilstaat, schakelt
de versnellingsbak automatisch
neutraalstand N
in.


Afzetten van de motor

Voordat u de motor afzet, moet u de
selectiehendel in de stand N
zetten:
In alle gevallen moet echter altijd de
handrem worden bediend. Controleer
of het controlelampje voor de handrem
op het instrumentenpaneel brandt.


Controleer alvorens
werkzaamheden in de motorruimte
uit te voeren of de selectiehendel
in de neutraalstand N
staat.


Accelereren

Om optimaal te accelereren
(bijvoorbeeld als u wilt inhalen) hoeft
u slechts het gaspedaal voorbij de
weerstand in te trappen.

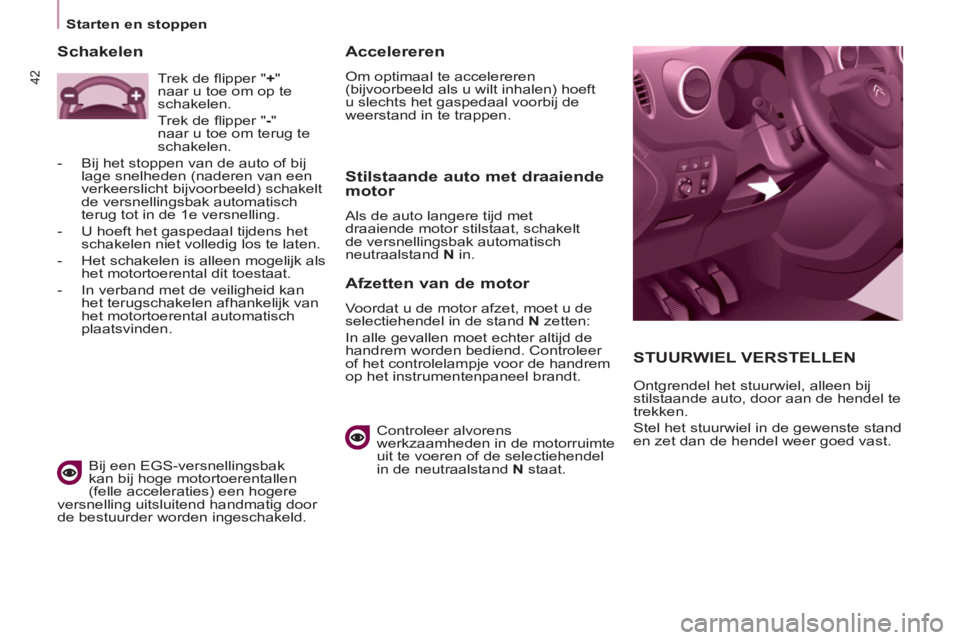

Schakelen


Bij een EGS-versnellingsbak
kan bij hoge motortoerentallen
(felle acceleraties) een hogere
versnelling uitsluitend handmatig door
de bestuurder worden ingeschakeld. Trek de fl ipper " +
"
naar u toe om op te
schakelen.
Trek de fl ipper " -
"
naar u toe om terug te
schakelen.


- Bij het stoppen van de auto of bij
lage snelheden (naderen van een
verkeerslicht bijvoorbeeld) schakelt
de versnellingsbak automatisch
terug tot in de 1 e versnelling.

- U hoeft het gaspedaal tijdens het
schakelen niet volledig los te laten.

- Het schakelen is alleen mogelijk als
het motortoerental dit toestaat.

- In verband met de veiligheid kan
het terugschakelen afhankelijk van
het motortoerental automatisch
plaatsvinden.

2


Stop & Start

43
VOORDAT u GAAT RIJDE
N

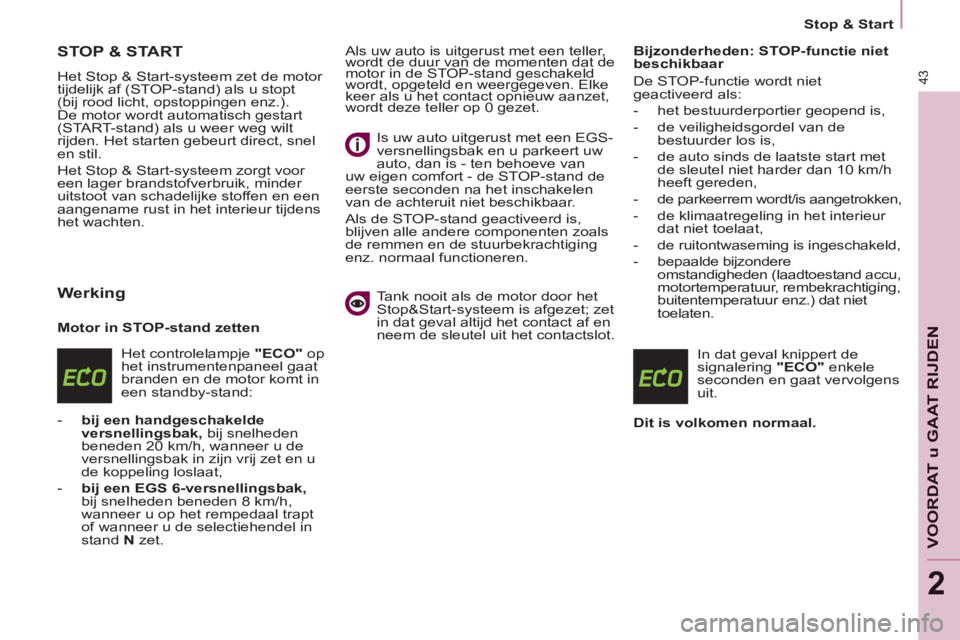

STOP & START

Het Stop & Start-systeem zet de motor
tijdelijk af (STOP-stand) als u stopt
(bij rood licht, opstoppingen enz.).
De motor wordt automatisch gestart
(START-stand) als u weer weg wilt
rijden. Het starten gebeurt direct, snel
en stil.
Het Stop & Start-systeem zorgt voor
een lager brandstofverbruik, minder
uitstoot van schadelijke stoffen en een
aangename rust in het interieur tijdens
het wachten.

Werking


Motor in STOP-stand zetten
Het controlelampje "ECO"
op
het instrumentenpaneel gaat
branden en de motor komt in
een standby-stand:


- bij een handgeschakelde
versnellingsbak,
bij snelheden
beneden 20 km/h, wanneer u de
versnellingsbak in zijn vrij zet en u
de koppeling loslaat,

- bij een
EGS
6-versnellingsbak,

bij snelheden beneden 8 km/h,
wanneer u op het rempedaal trapt
of wanneer u de selectiehendel in
stand N
zet. Als uw auto is uitgerust met een teller,
wordt de duur van de momenten dat de
motor in de STOP-stand geschakeld
wordt, opgeteld en weergegeven. Elke
keer als u het contact opnieuw aanzet,
wordt deze teller op 0 gezet.
Is uw auto uitgerust met een EGS-
versnellingsbak en u parkeert uw
auto, dan is - ten behoeve van
uw eigen comfort - de STOP-stand de
eerste seconden na het inschakelen
van de achteruit niet beschikbaar.
Als de STOP-stand geactiveerd is,
blijven alle andere componenten zoals
de remmen en de stuurbekrachtiging
enz. normaal functioneren.
Tank nooit als de motor door het
Stop&Start-systeem is afgezet; zet
in dat geval altijd het contact af en
neem de sleutel uit het contactslot.
Bijzonderheden: STOP-functie niet
beschikbaar
De STOP-functie wordt niet
geactiveerd als:


- het bestuurderportier geopend is,

- de veiligheidsgordel van de
bestuurder los is,

- de auto sinds de laatste start met
de sleutel niet harder dan 10 km/h
heeft gereden,

- de parkeerrem wordt/is aangetrokken,

- de klimaatregeling in het interieur
dat niet toelaat,

- de ruitontwaseming is ingeschakeld,

- bepaalde bijzondere
omstandigheden (laadtoestand accu,
motortemperatuur, rembekrachtiging,
buitentemperatuur enz.) dat niet
toelaten.
In dat geval knippert de
signalering "ECO"
enkele
seconden en gaat vervolgens
uit.

Dit is volkomen normaal.

Stop & Start
44

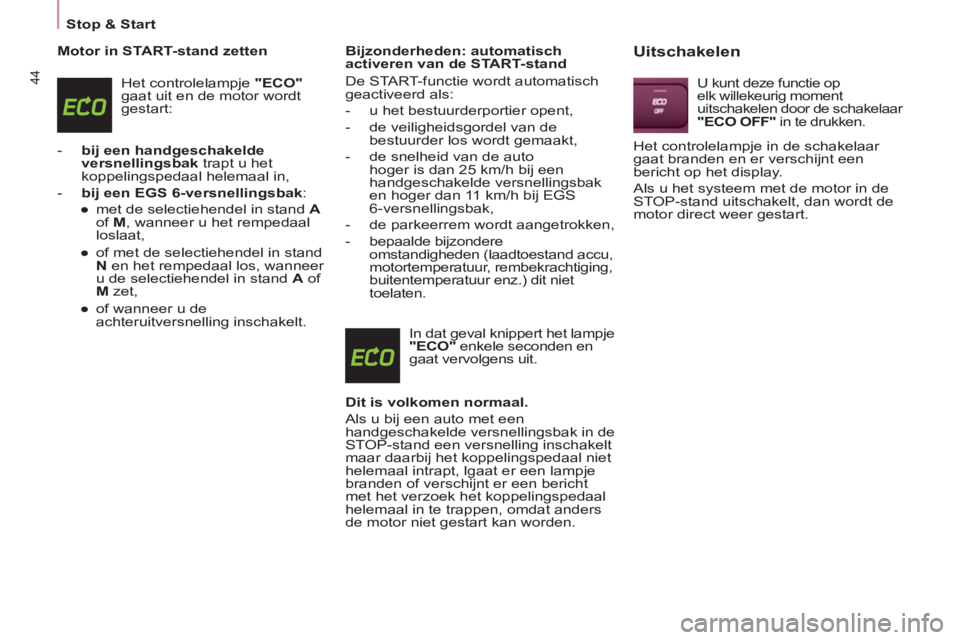

Motor in START-stand zetten
Het controlelampje "ECO"

gaat uit en de motor wordt
gestart:


- bij een handgeschakelde
versnellingsbak
trapt u het
koppelingspedaal helemaal in,

- bij een
EGS
6-versnellingsbak
:


●
met de selectiehendel in stand A

of M
, wanneer u het rempedaal
loslaat,

●
of met de selectiehendel in stand
N
en het rempedaal los, wanneer
u de selectiehendel in stand A
of
M
zet,

●
of wanneer u de
achteruitversnelling inschakelt.


Bijzonderheden: automatisch
activeren van de START-stand
De START-functie wordt automatisch
geactiveerd als:


- u het bestuurderportier opent,

- de veiligheidsgordel van de
bestuurder los wordt gemaakt,

- de snelheid van de auto
hoger is dan 25 km/h bij een
handgeschakelde versnellingsbak
en hoger dan 11 km/h bij EGS
6-versnellingsbak,

- de parkeerrem wordt aangetrokken,

- bepaalde bijzondere
omstandigheden (laadtoestand accu,
motortemperatuur, rembekrachtiging,
buitentemperatuur enz.) dit niet
toelaten.

In dat geval knippert het lampje
"ECO"
enkele seconden en
gaat vervolgens uit.

Dit is volkomen normaal.

Als u bij een auto met een
handgeschakelde versnellingsbak in de
STOP-stand een versnelling inschakelt
maar daarbij het koppelingspedaal niet
helemaal intrapt, lgaat er een lampje
branden of verschijnt er een bericht
met het verzoek het koppelingspedaal
helemaal in te trappen, omdat anders
de motor niet gestart kan worden.


Uitschakelen

U kunt deze functie op
elk willekeurig moment
uitschakelen door de schakelaar
"ECO OFF"
in te drukken.

Het controlelampje in de schakelaar
gaat branden en er verschijnt een
bericht op het display.
Als u het systeem met de motor in de
STOP-stand uitschakelt, dan wordt de
motor direct weer gestart.

2


Stop & Start

45
VOORDAT u GAAT RIJDE
N


Opnieuw inschakelen

Druk nogmaals op de schakelaar
"ECO OFF"
.
Het systeem is dan opnieuw actief; het
controlelampje in de schakelaar gaat
uit en er verschijnt een melding op het
instrumentenpaneel.
Het systeem wordt automatisch
opnieuw ingeschakeld zodra u het
contact weer aanzet.


Storingen

Bij een storing in het systeem
gaat het controlelampje in
de schakelaar "ECO OFF"

eerst knipperen en brandt
vervolgens permanent.
Laat dit controleren door het
CITROËN-netwerk of een
gekwalifi ceerde werkplaats.
Als er in de STOP-stand een storing
zou optreden, kan het zijn dat de motor
niet meer wil aanslaan of direct afslaat.
Zet in dat geval het contact af en start
de auto met behulp van de sleutel.


Onderhoud

Schakel het Stop & Start-systeem
altijd uit als u handelingen onder
de motorkap wilt verrichten, om
letsel door het automatisch activeren
van de START-stand te voorkomen.
Dit systeem heeft specifi eke
kenmerken en maakt gebruik van een
speciale accu (raadpleeg voor meer
informatie het CITROËN-netwerk) of
een gekwalifi ceerde werkplaats.
Het gebruik van een andere dan de
door CITROËN voorgeschreven accu's
kan leiden tot storingen in het systeem.
Het Stop & Start-systeem maakt
gebruik van geavanceerde
technologie. Laat eventuele
werkzaamheden aan dit type accu
uitsluitend uitvoeren door een
offi ciële CITROËN-dealer of een
gekwalifi ceerde werkplaats.

Starten en stoppen

46


Gebruiksvoorschrift: stoppen
Gebruiksvoorschrift: starten


Verklikkerlampje
voorgloeien dieselmotor
Als de motor voldoende op
temperatuur is, gaat het
lampje na minder dan
1 seconde uit en kunt u de
motor direct starten.
Wacht bij koud weer tot dit lampje
uitgaat en zet vervolgens de startmotor
in werking (stand "Starten") tot de
motor aanslaat.



Verklikkerlampje geopend portier
Controleer als dit lampje brandt of de
portieren, achterdeuren, schuifdeuren
en de motorkap goed zijn gesloten!


Ontzien van de motor en de
versnellingsbak
Laat de motor voordat u het contact
afzet enkele seconden draaien om
het toerental van de turbocompressor
(dieselmotor) te laten dalen.
Geef geen gas bij het afzetten van het
contact.
Het inschakelen van alleen een
versnelling bij het parkeren van de
auto is niet afdoende.


STARTEN EN STOPPEN


Stand "AAN" en "Accessoires".
Verdraai terwijl u de contactsleutel
omdraait het stuurwiel iets (zonder
te forceren) om het stuurslot te
ontgrendelen. In deze stand kunnen
verschillende accessoires functioneren.

Stand "Starten".
De startmotor wordt in werking gezet.
Laat de sleutel los zodra de motor is
aangeslagen.

Stand STOP: stuurslot.
Het contact is afgezet. Draai het
stuurwiel tot het stuurslot wordt
vergrendeld. Haal de sleutel uit het
contact.

Starten en stoppen

47
VOORDAT u GAAT RIJDE
N

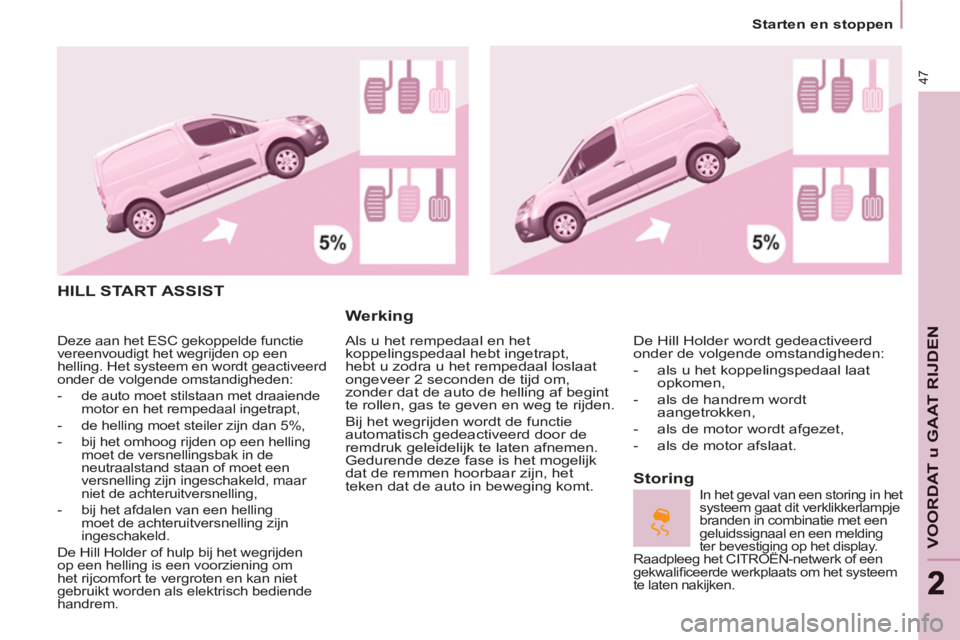

HILL START ASSIST

Werking

Als u het rempedaal en het
koppelingspedaal hebt ingetrapt,
hebt u zodra u het rempedaal loslaat
ongeveer 2 seconden de tijd om,
zonder dat de auto de helling af begint
te rollen, gas te geven en weg te rijden.
Bij het wegrijden wordt de functie
automatisch gedeactiveerd door de
remdruk geleidelijk te laten afnemen.
Gedurende deze fase is het mogelijk
dat de remmen hoorbaar zijn, het
teken dat de auto in beweging komt.


Storing
De Hill Holder wordt gedeactiveerd
onder de volgende omstandigheden:


- als u het koppelingspedaal laat
opkomen,

- als de handrem wordt
aangetrokken,

- als de motor wordt afgezet,

- als de motor afslaat.


In het geval van een storing in het
systeem gaat dit verklikkerlampje
branden in combinatie met een
geluidssignaal en een melding
ter bevestiging op het display.
Raadpleeg het CITROËN-netwerk of een
gekwalifi ceerde werkplaats om het systeem
te laten nakijken.

Deze aan het ESC gekoppelde functie
vereenvoudigt het wegrijden op een
helling. Het systeem en wordt geactiveerd
onder de volgende omstandigheden:


- de auto moet stilstaan met draaiende
motor en het rempedaal ingetrapt,

- de helling moet steiler zijn dan 5%,

- bij het omhoog rijden op een helling
moet de versnellingsbak in de
neutraalstand staan of moet een
versnelling zijn ingeschakeld, maar
niet de achteruitversnelling,

- bij het afdalen van een helling
moet de achteruitversnelling zijn
ingeschakeld.
De Hill Holder of hulp bij het wegrijden
op een helling is een voorziening om
het rijcomfort te vergroten en kan niet
gebruikt worden als elektrisch bediende
handrem.

48

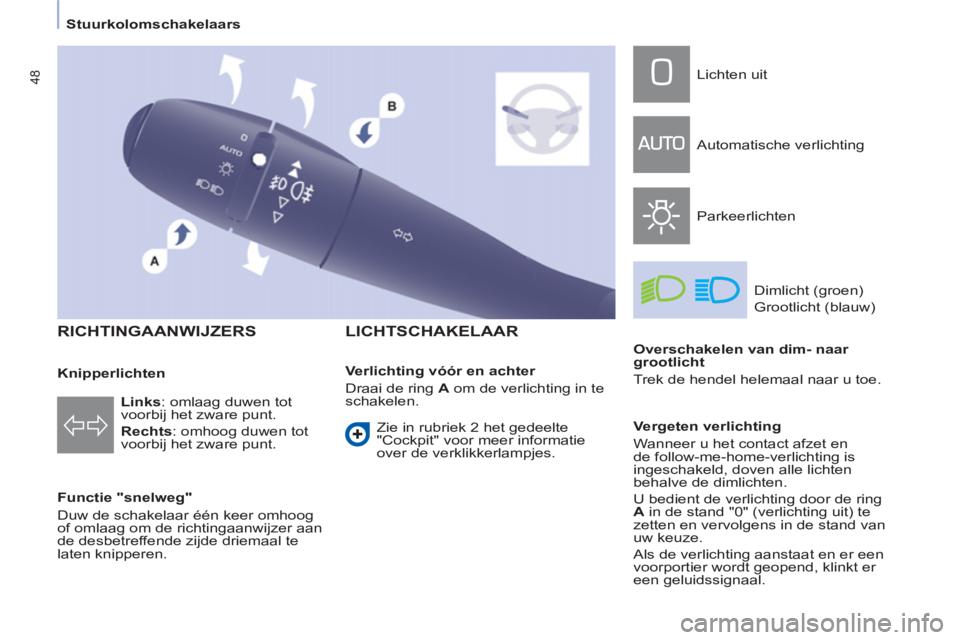

Stuurkolomschakelaars





RICHTINGAANWIJZERS


Functie "snelweg"
Duw de schakelaar één keer omhoog
of omlaag om de richtingaanwijzer aan
de desbetreffende zijde driemaal te
laten knipperen.



LICHTSCHAKELAAR


Links
: omlaag duwen tot
voorbij het zware punt.

Rechts
: omhoog duwen tot
voorbij het zware punt.
Verlichting vóór en achter
Draai de ring A
om de verlichting in te
schakelen. Lichten uit
Automatische verlichting
Parkeerlichten
Dimlicht (groen)
Grootlicht (blauw)

Overschakelen van dim- naar
grootlicht
Trek de hendel helemaal naar u toe.

Vergeten verlichting
Wanneer u het contact afzet en
de follow-me-home-verlichting is
ingeschakeld, doven alle lichten
behalve de dimlichten.
U bedient de verlichting door de ring
A
in de stand "0" (verlichting uit) te
zetten en vervolgens in de stand van
uw keuze.
Als de verlichting aanstaat en er een
voorportier wordt geopend, klinkt er
een geluidssignaal. Zie in rubriek 2 het gedeelte
"Cockpit" voor meer informatie
over de verklikkerlampjes.
Knipperlichten
