CITROEN BERLINGO ELECTRIC 2015 Kezelési útmutató (in Hungarian)

Folyadékszintek

109
ELLENŐRZÉSEK
6
FOLYADÉKSZINTEK

Olajcsere

Szigorúan a megadott időközönként,
a gyártó karbantartási tervében
található előírásoknak megfelelő
kenőtulajdonságokkal rendelkező
motorolajjal kell elvégezni. A vonatkozó
előírásokat a CITROËN hálózatban
tanulmányozhatja.
Feltöltés előtt vegye ki a mérőpálcát.
A feltöltést követően ellenőrizze az
olajszintet (a maximumszintet soha ne
lépje túl).
A motorháztető lezárása előtt
gondosan csavarja vissza a tartály
kupakját.

Fékfolyadékszint

A cserét szigorúan a gyártó
karbantartási tervének megfelelő
időközönként kell elvégezni.
A gyártó által ajánlott folyadékokat
használja, melyek megfelelnek a
DOT4 szabványoknak.
A szintnek a tartályon látható MINI és
MAXI jelzés között kell lennie.
Ha a folyadék utántöltése gyakran
válik szükségessé, a rendellenességet
a lehető leghamarabb ellenőriztetni
kell a CITROËN hálózatban vegy egy
szakszervizben.


Visszajelzések

Ha el kell távolítania, majd vissza
kell szerelnie a motor fedőlapját,
a rögzítőpatentek károsodásának
elkerülése érdekében
körültekintően járjon el.


Olajszint

Lehetőleg 5000 kilométerenként
ellenőrizze az olajszintet, és szükség
esetén két olajcsere között is végezze
el a szint feltöltését.
Az ellenőrzést a szintmérő pálca
segítségével a gépkocsi vízszintes
helyzetében, hideg motornál végezze.

Olajszintmérő pálca
A szintmérő pálcán két
jelölés található:

A
= max.
Ha a szint túllépi ezt
a jelet, forduljon a
CITROËN hálózathoz
vagy egy szakszervizhez.

B
= min.
A szint soha ne kerüljön
a jel alá.
A motor és a
környezetvédelmi
berendezések megfelelő
működésének biztosítása
érdekében ne keverjen
adalékanyagokat a
motorolajba.

Viszkozitási index megválasztása
A kiválasztott olajnak minden esetben
meg kell felelnie a gyártó előírásainak.


Az itt leírt műveletek a gépjármű
megfelelő üzemképességének érdekében
elvégzendő rendszeres karbantartások
részét képezik. A vonatkozó előírásokat
megtekintheti a CITROËN hálózatban vagy a
fedélzeti dokumentumokat tartalmazó mappában
található szerviz- és garanciafüzetben.
A műszerfali visszajelzések
segítségével történő ellenőrzés
ismertetését a 2. fejezetben találja;
lapozza fel a „Vezetőhely” c. részt.

Folyadékszintek

11 0


Hűtőfolyadékszint

Kizárólag a gyártó által ajánlott
hűtőfolyadékot használjon.
Ellenkező esetben fennáll a motor
súlyos károsodásának veszélye.
Meleg motor esetén a hűtőfolyadék
hőmérsékletét a motorventilátor
szabályozza. Ez lekapcsolt gyújtás
esetén is működésbe léphet; sőt,
mivel a hűtőkör nyomás alatt van, a
beavatkozással a motor leállítását
követően várjon legalább egy órát.
Az esetleges égési sérülések
megelőzése érdekében a nyomás
csökkentéséhez először fordítsa
el a hűtősapkát negyed fordulattal.
Amikor a nyomás lecsökkent, vegye
le a hűtősapkát, és egészítse ki a
folyadékszintet a hűtőfolyadékkal.
Ha a folyadék utántöltése gyakran válik
szükségessé, a rendellenességet a
lehető leghamarabb ellenőriztetni kell a
CITROËN hálózatban.

Kormányszervo-folyadék szintje

Vízszintes talajon álló gépjárművön,
hideg motornál kell ellenőrizni. Csavarja
ki a mérőpálca melletti tömítőcsavart,
és ellenőrizze a szintet, melynek a MINI
és MAXI jel között kell lennie. A s zűrő regenerálása érdekében -
amint azt a forgalmi viszonyok lehetővé
teszik - tanácsos legalább 5 percig
(az üzenet eltűntéig és a szervizlámpa
kialvásáig) 60 km/h sebességgel vagy
annál gyorsabban haladni.
Előfordulhat, hogy a részecskeszűrő
regenerálódása során kattogó hangot
hall a műszerfal alól.
Ha az üzenet nem tűnik el és a
szervizlámpa tovább világít, forduljon
a CITROËN hálózathoz vagy egy
szakszervizhez.

Feltöltés
A szintnek a tágulási tartályon
látható MINI és MAXI jelzések között
kell lennie. Ha a betöltött folyadék
mennyisége meghaladja az 1 litert,
ellenőriztesse a hűtőkört a CITROËN
hálózatban vagy egy szakszervizben.



Ablakmosó és fényszórómosó
folyadék szintje
Az optimális tisztítóhatás és saját
biztonsága érdekében a CITROËN
által kínált termékek használatát
javasoljuk.
Az optimális tisztítóhatás biztosítása
és a befagyás elkerülése érdekében a
folyadék feltöltéséhez vagy cseréjéhez
nem szabad vizet használni.
Az ablakmosófolyadék-tartály
űrtartalma: kb. 3 liter.
Ha gépjárműve rendelkezik
fényszórómosófolyadék-tartállyal,
annak űrtartalma 6 liter.


Gázolajadalék
szintje (dízelmotor
részecskeszűrővel)


Feltöltés
Szükség esetén haladéktalanul
végeztesse el a feltöltést a CITROËN
hálózatban vagy egy szakszervizben.



Elhasználódott anyagok

Kerülje az elhasználódott olaj tartós
érintkezését a bőrrel.
A fékfolyadék az emberi egészségre
káros anyagokat tartalmaz, és
rendkívül maró hatású.
Az elhasználódott olajat,
fékfolyadékot vagy hűtőfolyadékot
ne a csatornarendszerbe vagy a
földre öntse, hanem a CITROËN
hálózatban erre a célra rendszeresített
konténerekbe. Az adalékanyag minimális szintjét a
hangjelzés és a képernyőn megjelenő
üzenet kíséretében kigyulladó
szervizlámpa jelzi.
Ha járó motornál ilyesmit tapasztal,
az a részecskeszűrő kezdődő
eltömődésére utal (különösen hosszú
városi közlekedés: alacsony sebesség,
forgalmi dugók stb. esetén).

Ellenőrzések
111
ELLENŐRZÉSEK
6

ELLENŐRZÉSEK

Szénszűrő és utastéri szűrő

A s zűrőket a kesztyűtartóban található
nyíláson át cserélheti ki.
A szénszűrő a por folyamatos és
hatékony szűrését teszi lehetővé.
Az elszennyeződött, eltömődött utastéri
szűrő ronthatja a légkondicionáló
rendszer teljesítményét, és kellemetlen
szagokat okozhat.
Kombinált utastéri szűrő használatát
javasoljuk, mivel az második, speciális
aktív szűrőjének köszönhetően
nagyban hozzájárul az utasok által
belélegzett levegő megtisztításához
és az utastér tisztaságának
megőrzéséhez (csökkenti az allergiás
tüneteket, a kellemetlen illatokat és a
zsírlerakodást).

Részecskeszűrő (dízelmotor)

A részecskeszűrő karbantartását
szigorúan a CITROËN hálózatban kell
elvégeztetni.
A tartósan alacsony sebességgel
történő közlekedést vagy a motor
alapjáraton történő huzamosabb
használatát követő gyorsítások
alkalmával a kipufogón át vízgőz
távozhat a rendszerből. A vízgőz sem
a gépjármű viselkedésére, sem a
környezetre nincs káros hatással.


Akkumulátor

A téli időszak közeledtével
ellenőriztesse az akkumulátort a
CITROËN hálózatban vagy egy
szakszervizben.


Fékbetétek

A fékek kopása függ a vezetési stílustól,
különösen városi forgalomban, rövid
távolságok megtételekor. Szükségessé
válhat a fékek állapotának ellenőrzése még
a gépkocsi időszakos vizsgálatai között is.
Hacsak nem a fékkörben keletkezett
szivárgás, a fékfolyadék szintjének
csökkenése a fékbetétek kopására
fi gyelmeztet.


Féktárcsák, fékdobok állapota

A féktárcsák és fékdobok kopásának
ellenőrzésével kapcsolatos valamennyi
információért forduljon a CITROËN
hálózathoz.


Rögzítőfék

Túl hosszú fékkarút vagy a rendszer
hatékonyságának csökkenése esetén
a két időszakos vizsgálat között is el
kell végeztetni a beállítást.
Ellenőriztesse a rendszert a CITROËN
hálózatban vagy egy szakszervizben.


Olajszűrő

A s zűrőbetétet a karbantartási
ütemtervnek megfelelő
rendszerességgel cserélje. A s zűrőbetétek cseréjének
gyakoriságára vonatkozó
információkért lapozza fel a gépjármű
szerviz- és garanciafüzetét.
Ha a környezeti viszonyok (poros
levegő stb.) és a gépjármű használati
körülményei (városi közlekedés
stb.) szükségessé teszik, a cserét a
szokásosnál gyakrabban végeztesse
el.

Ellenőrzések

11 2

A legfontosabb folyadékszintek
és bizonyos alkatrészek - a gyártó
karbantartási terve szerinti -
ellenőrzésének elvégzéséhez
tanulmányozza a gépjárműve
motortípusára vonatkozó oldalakat a
szerviz- és garanciafüzetben.

A gázolajszűrőbe került víz
eltávolítása
Mechanikus sebességváltó

A szintet a gyártó karbantartási
ütemtervének megfelelően ellenőriztesse.

Kizárólag a CITROËN által
ajánlott, vagy azokkal azonos
minőségi mutatókkal és műszaki
jellemzőkkel rendelkező
termékeket használjon.
A fékrendszerhez hasonlóan fontos
szerkezeti egységek optimális
működésének érdekében a CITROËN
válogatott, speciális termékek
használatát javasolja.
Az elektromos berendezések
károsodásának elkerülése érdekében
a motortér tisztításához tilos magas
nyomású vízsugarat használni.
A gépjármű mosása után nedvesség,
illetve télen jég képződhet a
féktárcsákon és -betéteken, így
csökkenhet a fékezés hatékonysága.
A fékek kiszárításához és
jégmentesítéséhez lépjen többször
óvatosan a fékpedálra. Ha ez a visszajelzés kigyullad,
tisztítsa meg a szűrőt. Egyéb
esetben rendszeresen, az
olajcserék alkalmával végezze
el ezt a műveletet.
A víz eltávolításához csavarja ki a
szűrőn található ürítőcsavart.
Várja meg, amíg az átlátszó műanyag
csövön át az összes víz távozik a
rendszerből. Csavarja vissza az
ürítőcsavart.
A fejlett technológiájú HDi motorok
esetében valamennyi ilyen típusú
beavatkozás különleges szakértelmet
igényel, amelyet a CITROËN hálózat
képes szavatolni Önnek.
Rendeltetési helytől függően.

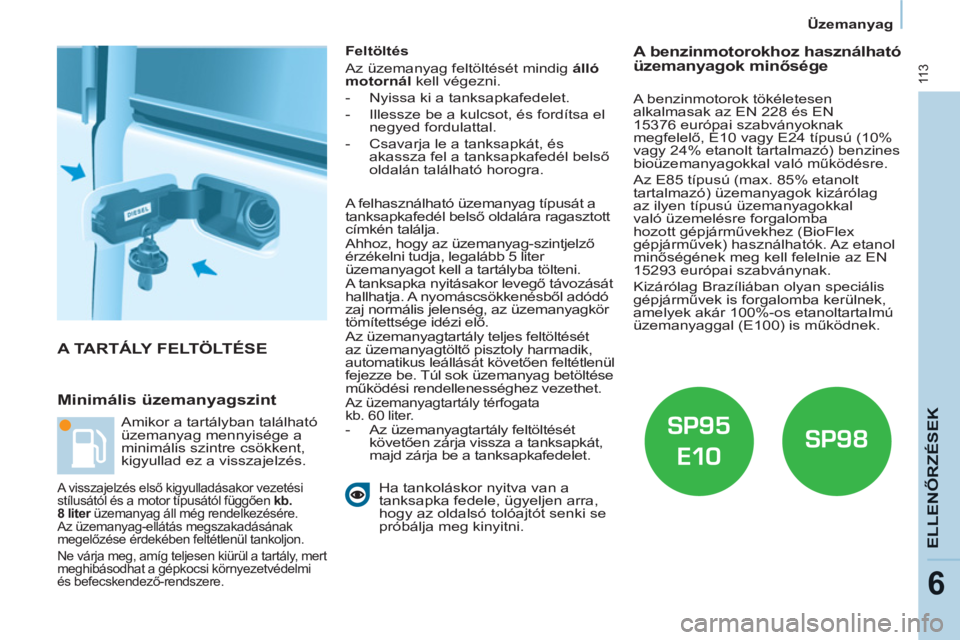

Üzemanyag
11 3
ELLENŐRZÉSEK
6

A TARTÁLY FELTÖLTÉSE

Minimális üzemanyagszint


Feltöltés
Az üzemanyag feltöltését mindig álló
motornál
kell végezni.


- Nyissa ki a tanksapkafedelet.

- Illessze be a kulcsot, és fordítsa el
negyed fordulattal.

- Csavarja le a tanksapkát, és
akassza fel a tanksapkafedél belső
oldalán található horogra.


Ha tankoláskor nyitva van a
tanksapka fedele, ügyeljen arra,
hogy az oldalsó tolóajtót senki se
próbálja meg kinyitni. Amikor a tartályban található
üzemanyag mennyisége a
minimális szintre csökkent,
kigyullad ez a visszajelzés.
A visszajelzés első kigyulladásakor vezetési
stílusától és a motor típusától függően kb.
8 liter
üzemanyag áll még rendelkezésére.
Az üzemanyag-ellátás megszakadásának
megelőzése érdekében feltétlenül tankoljon.
Ne várja meg, amíg teljesen kiürül a tartály, mert
meghibásodhat a gépkocsi környezetvédelmi
és befecskendező-rendszere.













A benzinmotorokhoz használható
üzemanyagok minősége

A felhasználható üzemanyag típusát a
tanksapkafedél belső oldalára ragasztott
címkén találja.
Ahhoz, hogy az üzemanyag-szintjelző
érzékelni tudja, legalább 5 liter
üzemanyagot kell a tartályba tölteni.
A tanksapka nyitásakor levegő távozását
hallhatja. A nyomáscsökkenésből adódó
zaj normális jelenség, az üzemanyagkör
tömítettsége idézi elő.
Az üzemanyagtartály teljes feltöltését
az üzemanyagtöltő

pisztoly harmadik,
automatikus leállását követően feltétlenül
fejezze be. Túl sok üzemanyag betöltése
működési rendellenességhez vezethet.

Az üzemanyagtartály térfogata
kb. 60 liter.


- Az üzemanyagtartály feltöltését
követően zárja vissza a tanksapkát,
majd zárja be a tanksapkafedelet.

A benzinmotorok tökéletesen
alkalmasak az EN 228 és EN
15376 európai szabványoknak
megfelelő, E10 vagy E24 típusú (10%
vagy 24% etanolt tartalmazó) benzines
bioüzemanyagokkal való működésre.
Az E85 típusú (max. 85% etanolt
tartalmazó) üzemanyagok kizárólag
az ilyen típusú üzemanyagokkal
való üzemelésre forgalomba
hozott gépjárművekhez (BioFlex
gépjárművek) használhatók. Az etanol
minőségének meg kell felelnie az EN
15293 európai szabványnak.
Kizárólag Brazíliában olyan speciális
gépjárművek is forgalomba kerülnek,
amelyek akár 100%-os etanoltartalmú
üzemanyaggal (E100) is működnek.

DIESEL


Üzemanyag

11 4
AZ ÜZEMANYAG-ELLÁTÁSMEGSZAKÍTÁSA

Jelentősebb ütközés esetén külön rendszer
gondoskodik a motor üzemanyag-
ellátásának automatikus megszakításáról.
A visszajelzés villogását a
képernyőn megjelenő üzenet
kíséri.
Ellenőrizze, hogy a gépjármű
közelében nem tapasztalható-e
üzemanyagszag és -szivárgás, majd
állítsa helyre az üzemanyag-ellátást:


- vegye le a gyújtást (STOP helyzet),

- vegye ki a gyújtáskulcsot,

- helyezze vissza a gyújtáskulcsot,

- adja rá a gyújtást és indítson.

DÍZEL LÉGTELENÍTŐ
SZIVATTYÚ


Az üzemanyag kifogyása esetén
az üzemanyagkört fel kell tölteni és
légteleníteni kell:


- töltsön az üzemanyagtartályba
legalább öt liter gázolajat,

- működtesse a motorháztető alatt,
a védőfedél alatt található kézi
légtelenítő szivattyút,

- indítózzon, amíg a motor be nem
indul.
Lapozza fel a 6. fejezet „Motortér”
c. részét.












A dízelmotorokhoz használható
üzemanyagok minősége


A dízelmotorokhoz tökéletesen
megfelelnek a töltőállomásokon
értékesített, jelenlegi és jövőbeni
európai szabvány szerinti
bioüzemanyagok (az
EN 590 szabványnak megfelelő
gázolaj és az EN 14214 szabványnak
eleget tevő bioüzemanyag keveréke;
megengedett zsírsav-metilészter
tartalom: 0-7%).
Egyes dízelmotorokhoz
B30 bioüzemanyag is használható;
ilyen esetben azonban szigorúan be
kell tartani a különleges karbantartási
feltételeket. Forduljon a CITROËN
hálózathoz vagy egy szakszervizhez.
Minden más (bio)üzemanyag (tiszta
vagy hígított növényi vagy állati
eredetű olaj, háztartási tüzelőolaj
stb.) használata szigorúan tilos, mivel
fennáll a motor és az üzemanyagkör
károsodásának a veszélye.

11 5
Akkumulátor
GYORSSEGÉLY
7
AKKUMULÁTOR

A gyújtás levételét követően az
akkumulátor kikötése előtt várjon
2 percet.
Ne kösse ki a sarukat, amíg jár a
motor.
Az akkumulátort csak a saruk kikötése
után töltse.
Az akkumulátor visszakötését
követően adja rá a gyújtást és
várjon 1 percet az indítózás előtt,
hogy lehetővé tegye az elektronikus
rendszerek inicializálását. A művelet
elvégzése után a legkisebb zavar
esetén is forduljon a CITROËN
hálózathoz vagy egy szakszervizhez.
Izzócserét követően az akkumulátor
visszakötésével várjon kb. 3 percet.

Amennyiben a gépkocsit egy
hónapnál hosszabb ideig
nem használja, tanácsos az
akkumulátort kikötni.

Az akkumulátor
akkumulátortöltővel történő
feltöltéséhez:


- kösse ki az akkumulátort,

- tartsa be a töltő gyártójának
használati előírásait,

- kösse vissza az akkumulátort a (-)
pólussal kezdve,

- ellenőrizze a pólusok és a saruk
tisztaságát. Ha szulfátosodást
észlel (fehéres vagy zöldes
lerakódás), szerelje le és tisztítsa
meg azokat.



Indítás segédakkumulátorral:



- kösse a piros színű kábelt a két
akkumulátor (+) pólusaihoz,

- kösse a zöld vagy fekete kábel
egyik végét a segédakkumulátor (-)
pólusához,

- kösse a zöld vagy fekete kábel
másik végét az elindítandó
gépkocsi testpontjára (minél
messzebb az akkumulátortól),

- indítsa be a motort, majd hagyja
járni,

- várja meg, míg a motor visszatér
alapjáratra, majd kösse le a
kábeleket.





A matrica azt jelzi, hogy
gépkocsijában különleges
technológiával készült és speciális
jellemzőkkel rendelkező, 12 voltos
ólomtartalmú akkumulátor található,
amelynek cseréjét vagy kikötését
a CITROËN hálózatban vagy egy
szakszervizben kell elvégeztetni.
Ennek elmulasztása az akkumulátor
idő előtti elhasználódásához vezethet.



Az akkumulátor visszakötését
követően a Stop & Start funkció akkor
lesz újra aktív, ha a gépkocsit több
órára leállította. A leállítás időtartama
függ az időjárási viszonyoktól és az
akkumulátor töltési szintjétől
(akár 8 óra is lehet).

A Stop & Start funkció
akkumulátorának feltöltéséhez nem
kell kikötni az akkumulátort.

11 6


Akkumulátor


ENERGIATAKARÉKOS ÜZEMMÓD

A motor leállítását követően a
gyújtáskulcs gyújtás helyzetében
bizonyos funkciók (ablaktörlő,
ablakemelő, plafonlámpák,
autórádió stb.) csak harminc percig
használhatók, hogy ne merüljön le az
akkumulátor.
A harminc perc elteltével az aktív
funkciók készenléti állapotba kerülnek,
az akkumulátor visszajelzése pedig
a képernyőn megjelenő üzenet
kíséretében villogni kezd.
A funkciók azonnali
visszakapcsolásához indítsa be a
motort, és néhány pillanatig hagyja
járni.
Az újbóli rendelkezésre állás ideje a
motor járatási idejének duplája, de
mindig 5 és 30 perc közötti időtartam.
Lemerült akkumulátorral a motort nem
lehet beindítani.

Kerékcsere
11 7
7

1. A GÉPJÁRMŰ LEÁLLÍTÁSA



- Feltétlenül győződjön meg arról,
hogy az utasok elhagyták a
gépjárművet, és valamennyien
biztonságos helyen tartózkodnak.

- A gépjárművet lehetőleg vízszintes,
stabil, nem csúszós talajra állítsa.

- Húzza be a rögzítőféket, vegye
le a gyújtást, és kapcsolja az első
előremeneti vagy a hátrameneti
sebességfokozatot.
- Lehetőség szerint ékelje ki a
lecserélendővel átlósan szemközt
elhelyezkedő kereket.
Ha a gépjármű rendelkezik
vonóhoroggal, előfordulhat, hogy a
pótkerék kosárból történő kivételének
megkönnyítése érdekében a
gépjárművet enyhén meg kell emelni.
Bizonyos terepviszonyok és/vagy
jelentős súlyú rakomány esetén
forduljon a CITROËN hálózathoz vagy
egy szakszervizhez.

KERÉKCSERE

2. SZERSZÁMOK



- A szerszámok a bal első ülés alatti
tárolóban találhatók. Ha szükséges,
a tárolóhely hátulról történő
eléréséhez tolja előre az ülést.

- Lazítsa ki a rögzítőcsavart, majd
emelje ki az emelőt és a hajtókart.


1.
Kerékkulcs

2.
Emelő

3.
Szerszám az alumíniumkerék
dísztárcsáinak leszereléséhez

4.
Ék
Az emelő és a szerszámok kifejezetten
az Ön gépjárművéhez készültek. Más
célra ne használja őket.

Kerékcsere

11 8

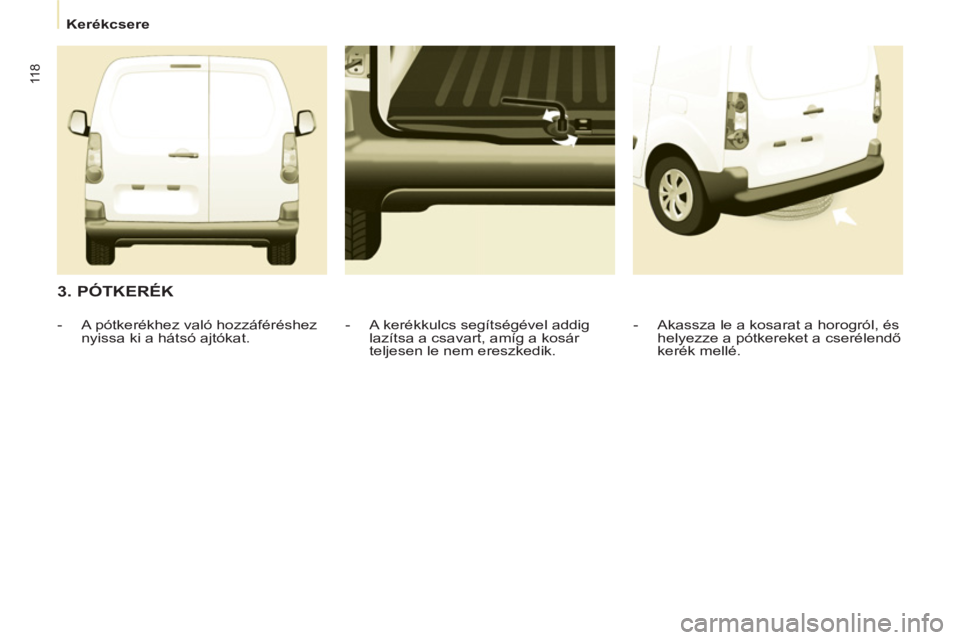

3. PÓTKERÉK


- Akassza le a kosarat a horogról, és
helyezze a pótkereket a cserélendő
kerék mellé.

- A kerékkulcs segítségével addig
lazítsa a csavart, amíg a kosár
teljesen le nem ereszkedik.

- A pótkerékhez való hozzáféréshez
nyissa ki a hátsó ajtókat.
