CITROEN BERLINGO ELECTRIC 2015 Manual do condutor (in Portuguese)
Manufacturer: CITROEN, Model Year: 2015, Model line: BERLINGO ELECTRIC, Model: CITROEN BERLINGO ELECTRIC 2015Pages: 272, PDF Size: 9.33 MB
Page 121 of 272
Substituir uma roda
11 9
7

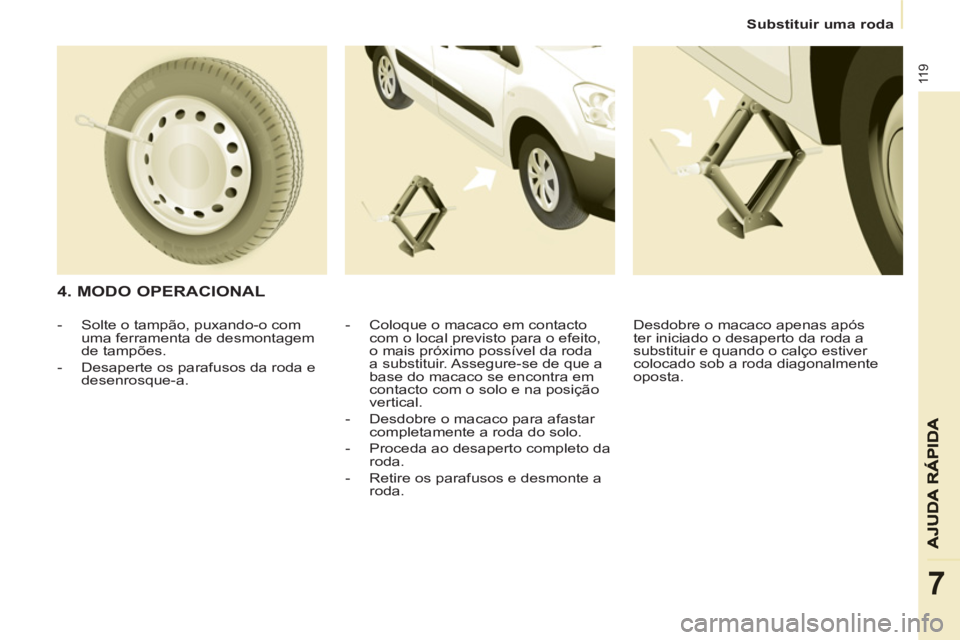

4. MODO OPERACIONAL
- Coloque o macaco em contacto
com o local previsto para o efeito,
o mais próximo possível da roda
a substituir. Assegure-se de que a
base do macaco se encontra em
contacto com o solo e na posição
vertical.
- Desdobre o macaco para afastar
completamente a roda do solo.
- Proceda ao desaperto completo da
roda.
- Retire os parafusos e desmonte a
roda.
- Solte o tampão, puxando-o com
uma ferramenta de desmontagem
de tampões.
- Desaperte os parafusos da roda e
desenrosque-a. Desdobre o macaco apenas após
ter iniciado o desaperto da roda a
substituir e quando o calço estiver
colocado sob a roda diagonalmente
oposta.
Page 122 of 272
Substituir uma roda
120
- Baixe completamente o veículo
dobrando o macaco e, em seguida,
retire-o.
- Aperte novamente os parafusos da
roda com a manivela e bloqueie-os
sem forçar.
- Coloque a roda a reparar no
suporte.
- Prenda o suporte no gancho e
eleve-o com os parafusos e a
manivela.
Nunca permaneça sob um veículo
elevado por um macaco (utilizar
uma preguiça). Nunca utilize a
máquina de aparafusar em vez da
chave de desmontagem de rodas.

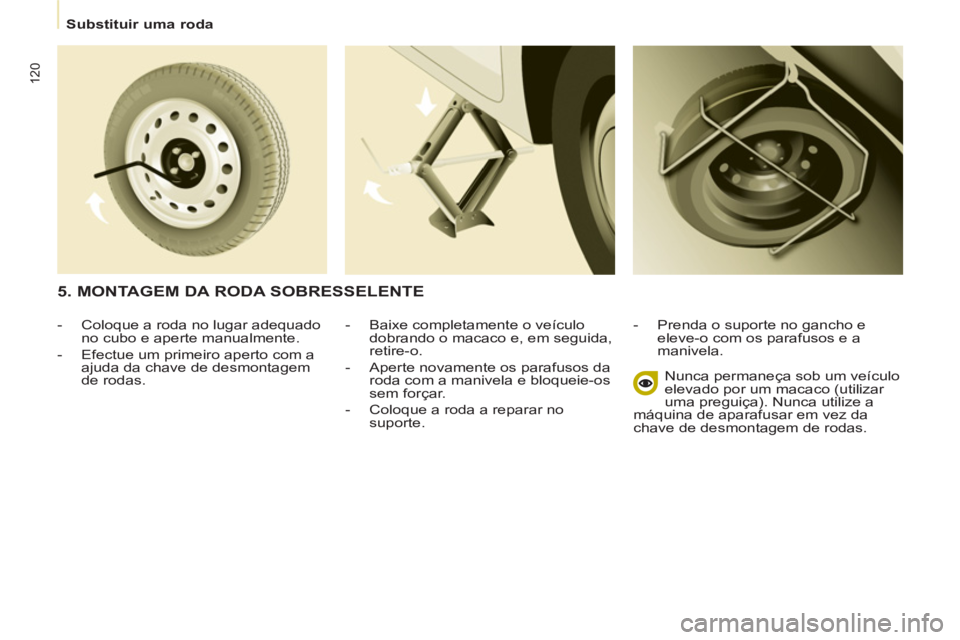

5. MONTAGEM DA RODA SOBRESSELENTE
- Coloque a roda no lugar adequado
no cubo e aperte manualmente.
- Efectue um primeiro aperto com a
ajuda da chave de desmontagem
de rodas.
Page 123 of 272
Pára-neve
121
AJUDA RÁPIDA
7

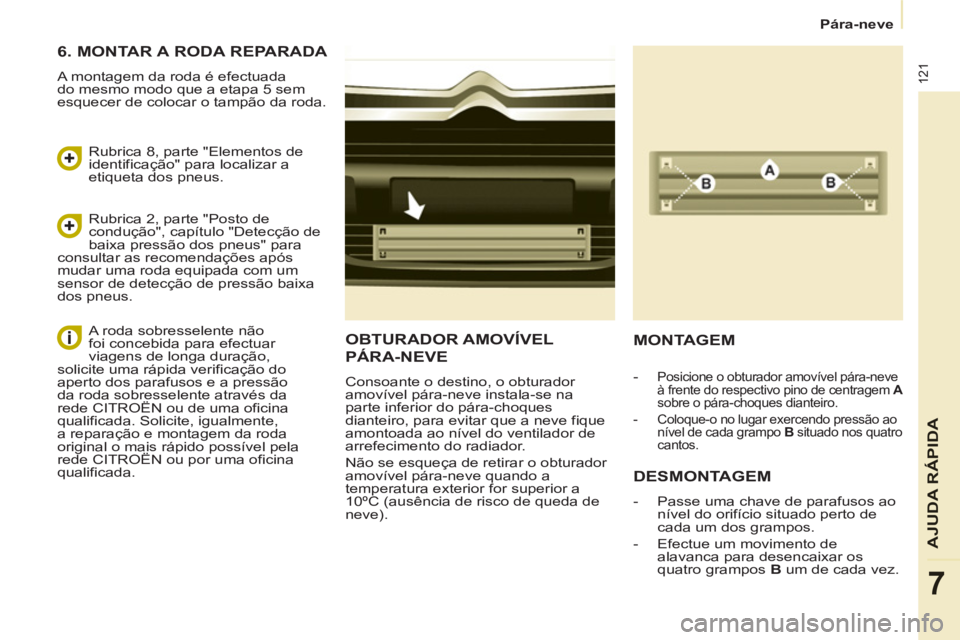

OBTURADOR AMOVÍVEL
PÁRA-NEVE
Consoante o destino, o obturador
amovível pára-neve instala-se na
parte inferior do pára-choques
dianteiro, para evitar que a neve fique
amontoada ao nível do ventilador de
arrefecimento do radiador.
Não se esqueça de retirar o obturador
amovível pára-neve quando a
temperatura exterior for superior a
10ºC (ausência de risco de queda de
neve).
MONTAGEM
DESMONTAGEM
- Passe uma chave de parafusos ao
nível do orifício situado perto de
cada um dos grampos.
- Efectue um movimento de
alavanca para desencaixar os
quatro grampos B
um de cada vez.
-
Posicione o obturador amovível pára-neve
à frente do respectivo pino de centragem A
sobre o pára-choques dianteiro.
- Coloque-o no lugar exercendo pressão ao
nível de cada grampo B
situado nos quatro
cantos.
6. MONTAR A RODA REPARADA
A montagem da roda é efectuada
do mesmo modo que a etapa 5 sem
esquecer de colocar o tampão da roda.
Rubrica 8, parte "Elementos de
identificação" para localizar a
etiqueta dos pneus.
Rubrica 2, parte "Posto de
condução", capítulo "Detecção de
baixa pressão dos pneus" para
consultar as recomendações após
mudar uma roda equipada com um
sensor de detecção de pressão baixa
dos pneus.
A roda sobresselente não
foi concebida para efectuar
viagens de longa duração,
solicite uma rápida verificação do
aperto dos parafusos e a pressão
da roda sobresselente através da
rede CITROËN ou de uma oficina
qualificada. Solicite, igualmente,
a reparação e montagem da roda
original o mais rápido possível pela
rede CITROËN ou por uma oficina
qualificada.
Page 124 of 272
Correntes e neve
122

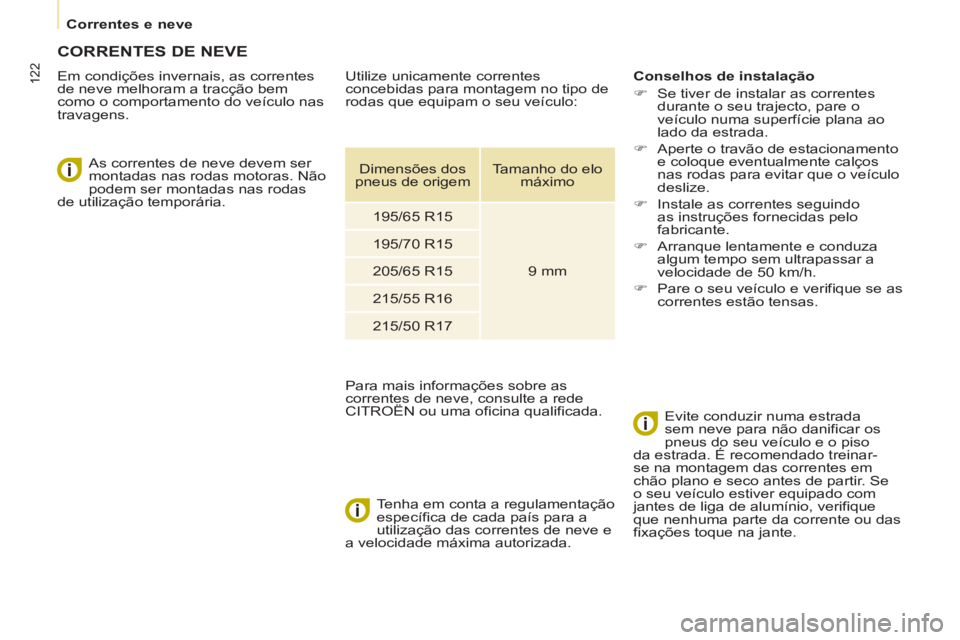

CORRENTES DE NEVE
Em condições invernais, as correntes
de neve melhoram a tracção bem
como o comportamento do veículo nas
travagens.
As correntes de neve devem ser
montadas nas rodas motoras. Não
podem ser montadas nas rodas
de utilização temporária.
Tenha em conta a regulamentação
específica de cada país para a
utilização das correntes de neve e
a velocidade máxima autorizada.
Conselhos de instalação
)
Se tiver de instalar as correntes
durante o seu trajecto, pare o
veículo numa superfície plana ao
lado da estrada.
)
Aperte o travão de estacionamento
e coloque eventualmente calços
nas rodas para evitar que o veículo
deslize.
)
Instale as correntes seguindo
as instruções fornecidas pelo
fabricante.
)
Arranque lentamente e conduza
algum tempo sem ultrapassar a
velocidade de 50 km/h.
)
Pare o seu veículo e verifique se as
correntes estão tensas.
Evite conduzir numa estrada
sem neve para não danificar os
pneus do seu veículo e o piso
da estrada. É recomendado treinar-
se na montagem das correntes em
chão plano e seco antes de partir. Se
o seu veículo estiver equipado com
jantes de liga de alumínio, verifique
que nenhuma parte da corrente ou das
fixações toque na jante.
Utilize unicamente correntes
concebidas para montagem no tipo de
rodas que equipam o seu veículo:
Para mais informações sobre as
correntes de neve, consulte a rede
CITROËN ou uma oficina qualificada.
Dimensões dos
pneus de origem
Tamanho do elo
máximo
195/65 R15
9 mm
195/70 R15
205/65 R15
215/55 R16
215/50 R17
Page 125 of 272
Substituir uma lâmpada
123
AJUDA RÁPIDA
7
SUBSTITUIR UMA LÂMPADA
Tipo B
Lâmpada de baioneta:
prima na lâmpada
e rode-a no sentido
contrário ao dos
ponteiros do relógio.
Tipo A
Lâmpada totalmente em
vidro: puxe suavemente
uma vez que está
montada sob pressão.
Abra o capot do motor. Para aceder
às lâmpadas, passe a mão por trás do
bloco óptico.
Efectue as operações pela ordem
inversa para colocar cada lâmpada e
verifique se o capot está bem fechado.
Tipo C
Lâmpada de halogéneo:
liberte a mola de
bloqueio do respectivo
alojamento.
A substituição de lâmpadas de
halogéneo deve efectuar-se com
a luz apagada. Aguarde alguns
minutos (risco de queimadura grave).
Não toque directamente na lâmpada
com os dedos, utilize panos sem pêlos.
A formação de condensação nos
faróis é natural. A utilização corrente
do veículo faz desaparecer esta
humidade.
A substituição de lâmpadas é efectuada
com a ignição desligada ou com a bateria
desligada. Aguarde cerca de 3 minutos,
após a substituição, para voltar a ligar a
bateria.
Verifique o funcionamento correcto das
luzes após cada intervenção.
Lavagem de alta pressão
Tipos de lâmpadas
Estão instalados diferentes tipos de
lâmpadas no seu veículo. Para as retirar: Ao utilizar este tipo de lavagem
nas sujidades persistentes, não
insista nas luzes e respectivo contorno
para evitar deteriorar a pintura e a
junta de estanqueidade.
Ty p e D
Díodo electroluminescente
(LED): para a substituição
das luzes diurnas,
consulte a rede CITROËN
ou uma oficina qualificada.
Page 126 of 272
Substituir uma lâmpada
124
3.
Luzes de mudança de direcção
Tipo B
, PY21W - 21W (âmbar)
- Retire a tampa puxando a
lingueta em borracha flexível.
- Rode o porta-lâmpadas um
quarto de volta, no sentido
inverso dos ponteiros do relógio.
- Retire a lâmpada pressionando
ligeiramente por cima, rodando
no sentido inverso dos ponteiros
do relógio.
- Substitua a lâmpada.
- Verifique se a tampa está
correctamente colocada em toda
a sua periferia para garantir a
estanqueidade.
2.
Luzes de presença
Tipo A
, W5W - 5W
- Retire a tampa puxando a
lingueta em borracha flexível.
- Retire o porta-lâmpadas montado
sob pressão puxando o conector.
- Substitua a lâmpada.
- Verifique a colocação correcta da
tampa em toda a periferia, para
garantir a estanqueidade.

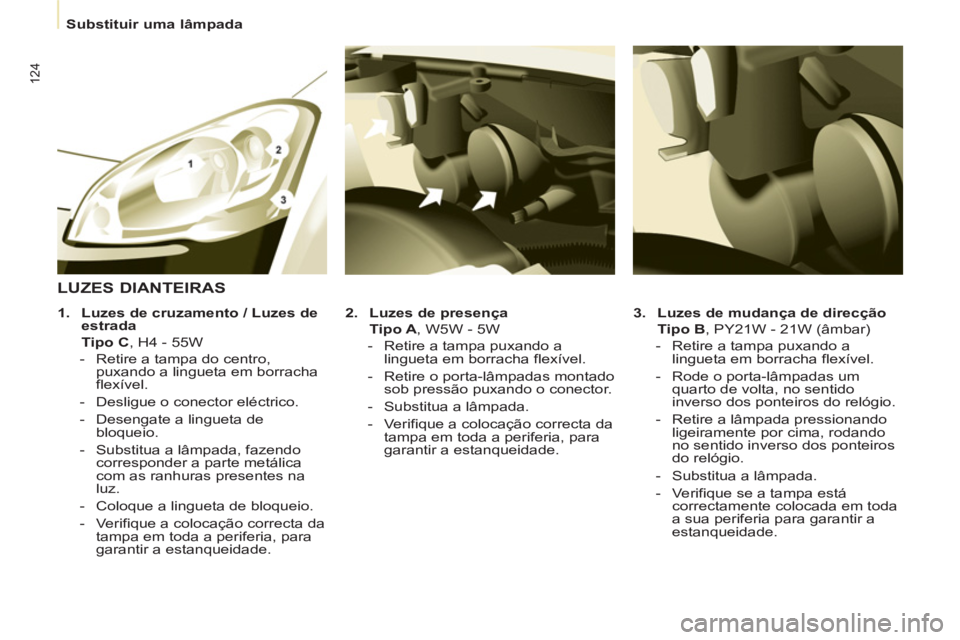

LUZES DIANTEIRAS
1.
Luzes de cruzamento / Luzes de
estrada
Tipo C
, H4 - 55W
- Retire a tampa do centro,
puxando a lingueta em borracha
flexível.
- Desligue o conector eléctrico.
- Desengate a lingueta de
bloqueio.
- Substitua a lâmpada, fazendo
corresponder a parte metálica
com as ranhuras presentes na
luz.
- Coloque a lingueta de bloqueio.
- Verifique a colocação correcta da
tampa em toda a periferia, para
garantir a estanqueidade.
Page 127 of 272
Substituir uma lâmpada
125
7

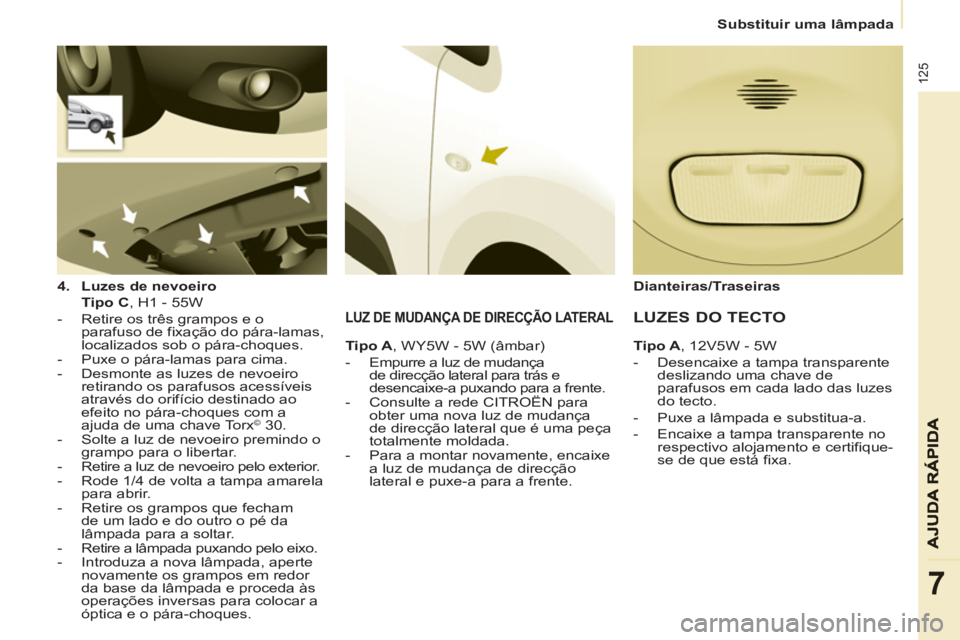

4.
Luzes de nevoeiro
Tipo C
, H1 - 55W
- Retire os três grampos e o
parafuso de fixação do pára-lamas,
localizados sob o pára-choques.
- Puxe o pára-lamas para cima.
- Desmonte as luzes de nevoeiro
retirando os parafusos acessíveis
através do orifício destinado ao
efeito no pára-choques com a
ajuda de uma chave Torx
© 30.
- Solte a luz de nevoeiro premindo o
grampo para o libertar.
- Retire a luz de nevoeiro pelo exterior.
- Rode 1/4 de volta a tampa amarela
para abrir.
- Retire os grampos que fecham
de um lado e do outro o pé da
lâmpada para a soltar.
- Retire a lâmpada puxando pelo eixo.
- Introduza a nova lâmpada, aperte
novamente os grampos em redor
da base da lâmpada e proceda às
operações inversas para colocar a
óptica e o pára-choques.
LUZ DE MUDANÇA DE DIRECÇÃO LATERAL
Tipo A
, WY5W - 5W (âmbar)
- Empurre a luz de mudança
de direcção lateral para trás e
desencaixe-a puxando para a frente.
- Consulte a rede CITROËN para
obter uma nova luz de mudança
de direcção lateral que é uma peça
totalmente moldada.
- Para a montar novamente, encaixe
a luz de mudança de direcção
lateral e puxe-a para a frente.
Dianteiras/Traseiras
LUZES DO TECTO
Tipo A
, 12V5W - 5W
- Desencaixe a tampa transparente
deslizando uma chave de
parafusos em cada lado das luzes
do tecto.
- Puxe a lâmpada e substitua-a.
- Encaixe a tampa transparente no
respectivo alojamento e certifique-
se de que está fixa.
Page 128 of 272
Substituir uma lâmpada
126
Para obter mais informações sobre
as lâmpadas, consulte "Tipos de
lâmpadas".
1.
Luzes de travagem
/ luzes de
presença
Tipo B
, P21/5W - 21/5W
2.
Luzes de mudança de direcção
Tipo B
, PY21W - 21W (âmbar)
3.
Luzes de marcha-atrás
Tipo B
, P21W - 21W
4.
Luzes de nevoeiro
Tipo B
, P21W - 21W
- Identifique a lâmpada avariada e
abra as portas traseiras a 180º.
Rubrica 2, secção "Aberturas".
- Retire os dois parafusos de fixação
com a ajuda da chave de fendas,
localizada na caixa de ferramentas
sob o banco direito.
- A partir do exterior, puxe o bloco
óptico.
- Segurando na lâmpada, desligue o
conector eléctrico.
- Afaste as 4 linguetas para extrair o
porta-lâmpadas.
- Retire a lâmpada avariada
premindo ligeiramente por cima
e rodando no sentido inverso dos
ponteiros do relógio.
- Substitua a lâmpada.
Ao retirar o bloco óptico:
- com a porta traseira, puxe o bloco
para o centro do veículo,
- com portas com dobradiças, puxe o
bloco para fora.
Aquando da nova montagem,
tenha o cuidado de colocar
correctamente as linguetas e o fio
de alimentação para não o entalar.
Depois de substituir a lâmpada da luz
de mudança de direcção traseira, o
tempo de reinicialização é superior a
cerca de 2 minutos.
Lavagem de alta pressão
Ao utilizar este tipo de lavagem
nas sujidades persistentes, não
insista nos faróis e o seu contorno
para evitar deteriorar a pintura e a
junta de estanqueidade.
Page 129 of 272
Substituir uma lâmpada
127
7

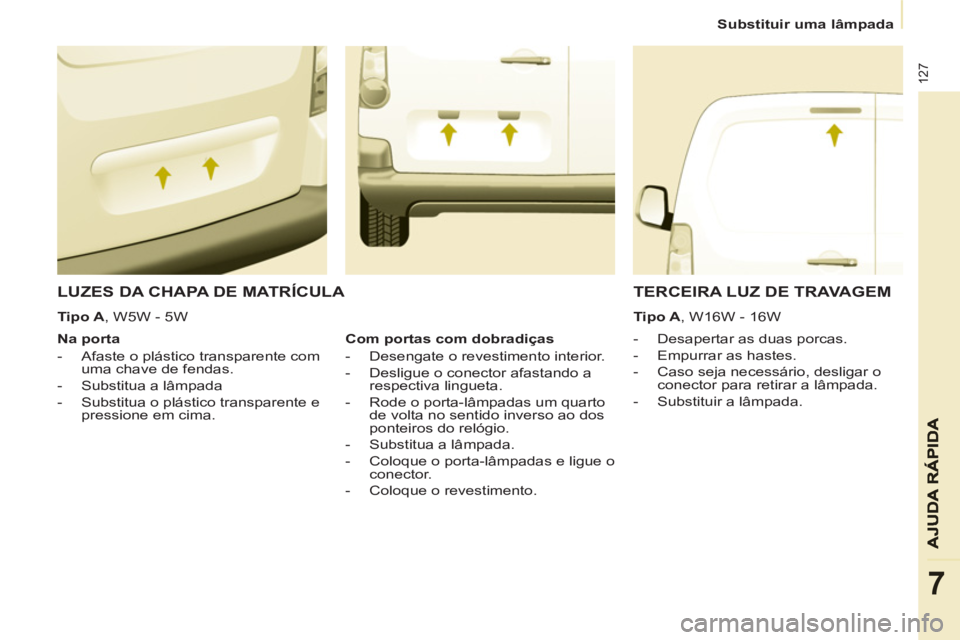

LUZES DA CHAPA DE MATRÍCULA
- Desapertar as duas porcas.
- Empurrar as hastes.
- Caso seja necessário, desligar o
conector para retirar a lâmpada.
- Substituir a lâmpada.
Na porta
- Afaste o plástico transparente com
uma chave de fendas.
- Substitua a lâmpada
- Substitua o plástico transparente e
pressione em cima.
TERCEIRA LUZ DE TRAVAGEM
Tipo A , W16W - 16W
Com portas com dobradiças
- Desengate o revestimento interior.
- Desligue o conector afastando a
respectiva lingueta.
- Rode o porta-lâmpadas um quarto
de volta no sentido inverso ao dos
ponteiros do relógio.
- Substitua a lâmpada.
- Coloque o porta-lâmpadas e ligue o
conector.
- Coloque o revestimento.
Tipo A
, W5W - 5W
Page 130 of 272

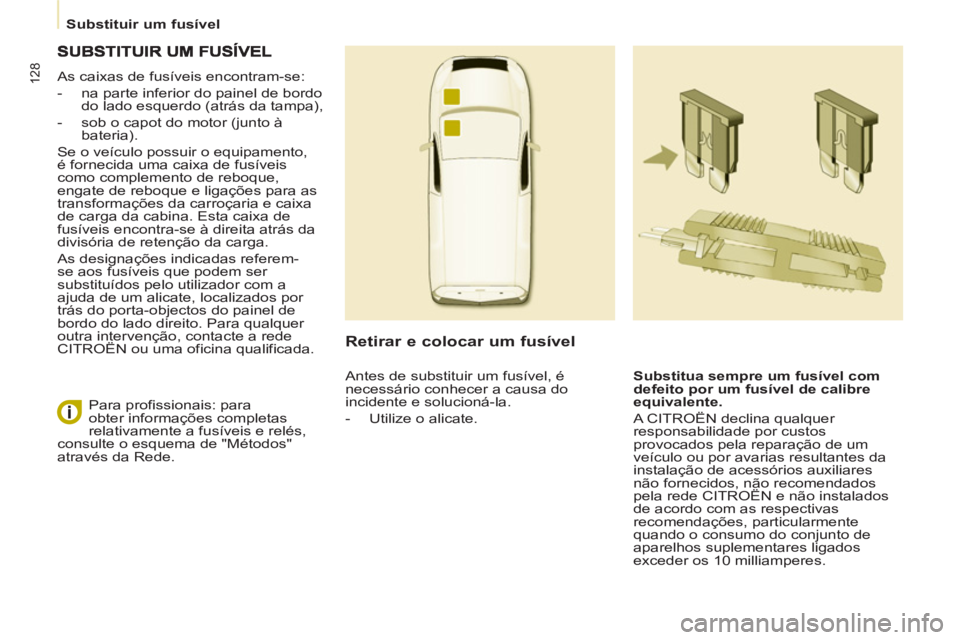

Substituir um fusível
128
As caixas de fusíveis encontram-se:
- na parte inferior do painel de bordo
do lado esquerdo (atrás da tampa),
- sob o capot do motor (junto à
bateria).
Se o veículo possuir o equipamento,
é fornecida uma caixa de fusíveis
como complemento de reboque,
engate de reboque e ligações para as
transformações da carroçaria e caixa
de carga da cabina. Esta caixa de
fusíveis encontra-se à direita atrás da
divisória de retenção da carga.
As designações indicadas referem-
se aos fusíveis que podem ser
substituídos pelo utilizador com a
ajuda de um alicate, localizados por
trás do porta-objectos do painel de
bordo do lado direito. Para qualquer
outra intervenção, contacte a rede
CITROËN ou uma oficina qualificada.
Retirar e colocar um fusível
Substitua sempre um fusível com
defeito por um fusível de caIibre
equivalente.
A CITROËN declina qualquer
responsabilidade por custos
provocados pela reparação de um
veículo ou por avarias resultantes da
instalação de acessórios auxiliares
não fornecidos, não recomendados
pela rede CITROËN e não instalados
de acordo com as respectivas
recomendações, particularmente
quando o consumo do conjunto de
aparelhos suplementares ligados
exceder os 10 milliamperes. Para profissionais: para
obter informações completas
relativamente a fusíveis e relés,
consulte o esquema de "Métodos"
através da Rede. Antes de substituir um fusível, é
necessário conhecer a causa do
incidente e solucioná-la.
- Utilize o alicate.
