Substituir um fusível

129
7


FUSÍVEIS DO PAINEL DE
BORDO
Incline a tampa para aceder aos
fusíveis. Fusíveis
F
Amperes
A
Atribuição
1 15 Limpa-vidros traseiro
2 - Livre
3 5 Airbags
4 10 Ar condicionado, tomada de diagnóstico, comando
do retrovisor, cablagem das luzes
5 30 Elevadores dos vidros
6 30 Fechaduras
7 5 Luz de tecto traseira, luz de leitura de mapas
dianteira, painel do tejadilho
8 20 Auto-rádio, ecrã, detecção de pressão baixa dos
pneus, alarme e sirene
9 30 Tomada de 12 V dianteira e traseira
10 15 Coluna central
11 15 Sistema anti-roubo de corrente fraca
12 15 Sensor de chuva e de iluminação, airbags
13 5 Quadro de bordo
14 15 Ajuda ao estacionamento, comandos do ar
condicionado automático, kit mãos-livres
15 30 Fechaduras
16 - Livre
17 40 Descongelamento do óculo traseiro/retrovisores

Substituir um fusível

130

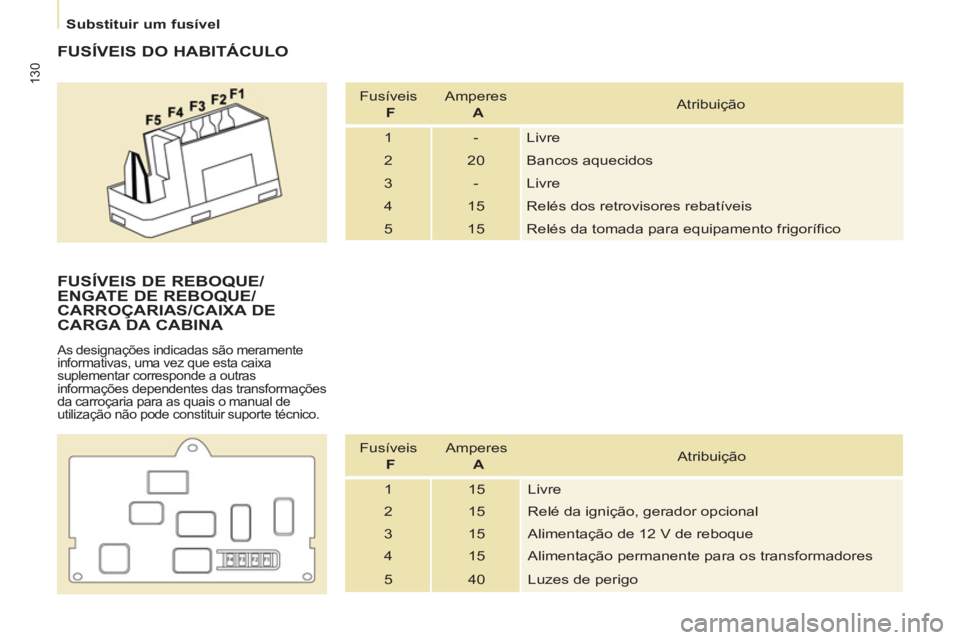

FUSÍVEIS DO HABITÁCULO

Fusíveis
F
Amperes
A
Atribuição
1 - Livre
2 20 Bancos aquecidos
3 - Livre
4 15 Relés dos retrovisores rebatíveis
5 15 Relés da tomada para equipamento frigorífico


FUSÍVEIS DE REBOQUE/
ENGATE DE REBOQUE/
CARROÇARIAS/CAIXA DE
CARGA DA CABINA
As designações indicadas são meramente
informativas, uma vez que esta caixa
suplementar corresponde a outras
informações dependentes das transformações
da carroçaria para as quais o manual de
utilização não pode constituir suporte técnico.
Fusíveis
F
Amperes
A
Atribuição
1 15 Livre
2 15 Relé da ignição, gerador opcional
3 15 Alimentação de 12 V de reboque
4 15 Alimentação permanente para os transformadores
5 40 Luzes de perigo

Substituir um fusível

131
7


FUSÍVEIS SOB O CAPOT DO
MOTOR
Depois de abrir o capot, desencaixe
e incline a caixa para aceder aos
fusíveis. Fusíveis
F
Amperes
A
Atribuição
1 20 Controlo do motor
2 15 Avisador sonoro
3 10 Bomba do lava-vidros dianteiro e traseiro
4 20 Bomba lava-faróis ou LED
5 15 Componentes do motor
6 10 Sensor angular do volante, ESC
7 10 Contactor de paragem, contactor de embraiagem
8 25 Motor de arranque
9 10 Motor da cablagem das luzes, caixa de gestão de
estacionamento
10 30 Componentes do motor
11 40 Livre
12 30 Limpa-vidros
13 40 Caixa de serviço inteligente
14 30 Bomba
15 10 Luz de estrada direita
16 10 Luz de estrada esquerda
17 15 Luz de cruzamento direita
18 15 Luz de cruzamento esquerda

Substituir uma escova do limpa-vidros

132


Colocação das escovas
dianteiras em posição particular


- Menos de um minuto após a
ignição ter sido desligada, ligue
o comando do limpa-vidros para
baixo para colocar as escovas
paralelamente aos montantes do
pára-brisas (posição particular).
Substituição de uma escova do
pára-brisas


- Levante a haste,

- Desencaixe a escova e retirá-la,

- Monte a escova nova,

- Baixe a haste.
Para reposicionar as escovas, ligue a
ignição e accione o comando do limpa-
vidros.
Substituição da escova traseira


- Levante a haste, soltar a escova e
retirá-la

- Monte a escova nova e baixe a
haste.



SUBSTITUIR UMA ESCOVA DO LIMPA-VIDROS

Fazer rebocar o seu veículo

133
AJUDA RÁPIDA
7


Sem elevação (quatro rodas no
solo)
Deve utilizar sempre uma barra de
reboque.

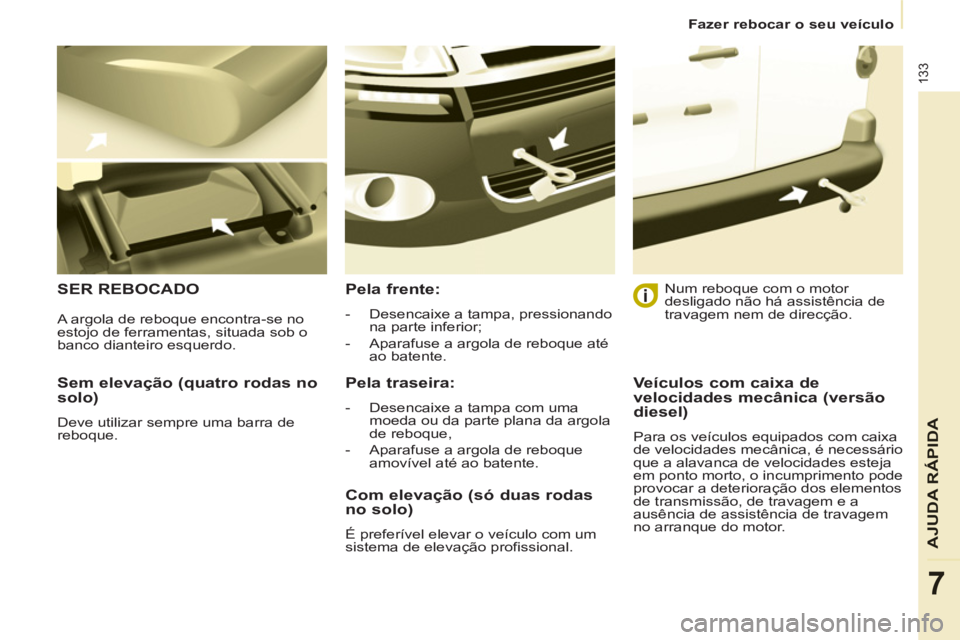

SER REBOCADO
Pela frente:



- Desencaixe a tampa, pressionando
na parte inferior;

- Aparafuse a argola de reboque até
ao batente.



Pela traseira:



- Desencaixe a tampa com uma
moeda ou da parte plana da argola
de reboque,

- Aparafuse a argola de reboque
amovível até ao batente.

Num reboque com o motor
desligado não há assistência de
travagem nem de direcção.


Com elevação (só duas rodas
no solo)
É preferível elevar o veículo com um
sistema de elevação profissional. A argola de reboque encontra-se no
estojo de ferramentas, situada sob o
banco dianteiro esquerdo.

Veículos com caixa de
velocidades mecânica (versão
diesel)
Para os veículos equipados com caixa
de velocidades mecânica, é necessário
que a alavanca de velocidades esteja
em ponto morto, o incumprimento pode
provocar a deterioração dos elementos
de transmissão, de travagem e a
ausência de assistência de travagem
no arranque do motor.

134

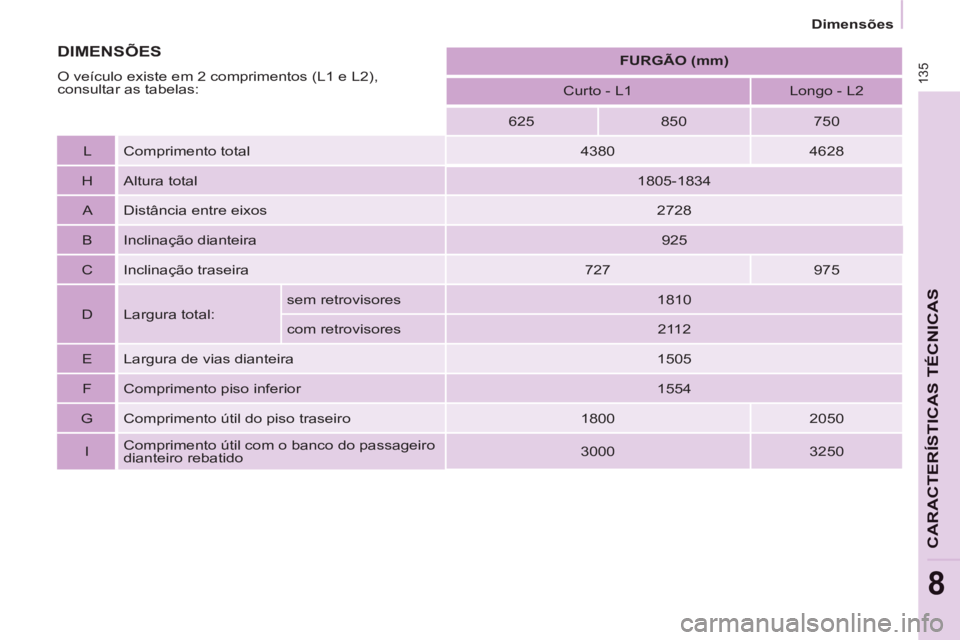

Dimensões

135


Dimensões

CARACTERÍSTICAS TÉCNICA
S
8





FURGÃO (mm)


Curto - L1
Longo - L2

625
850
750

L Comprimento total
4380
4628

H Altura total
1805-1834

A Distância entre eixos
2728

B Inclinação dianteira
925

C Inclinação traseira
727
975

D Largura total: sem retrovisores
1810
com retrovisores
2112

E Largura de vias dianteira
1505

F Comprimento piso inferior
1554

G Comprimento útil do piso traseiro
1800
2050

I Comprimento útil com o banco do passageiro
dianteiro rebatido
3000
3250 DIMENSÕES DIMENSÕES

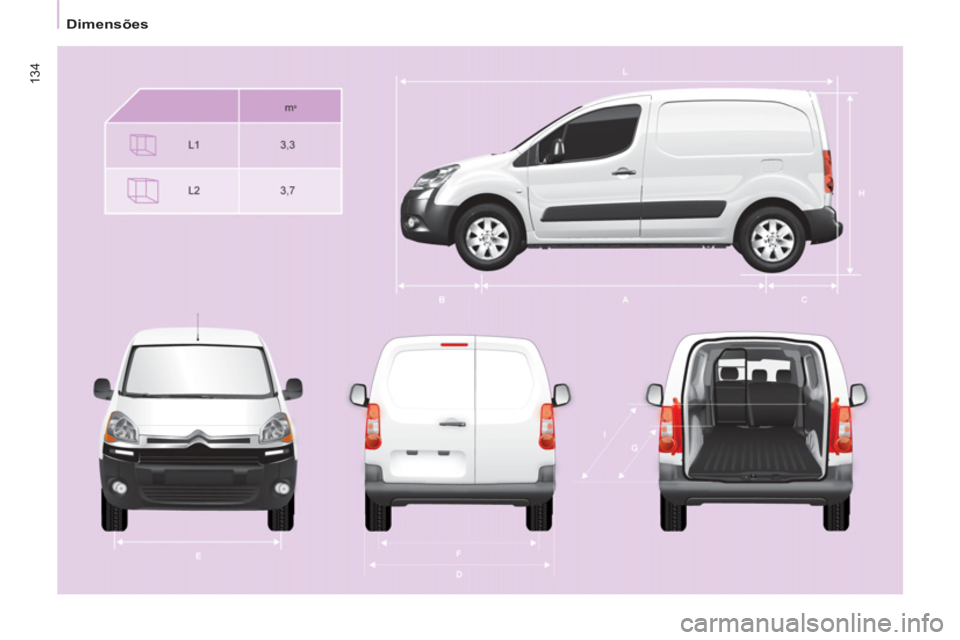

O veículo existe em 2 comprimentos (L1 e L2),
consultar as tabelas:

Dimensões

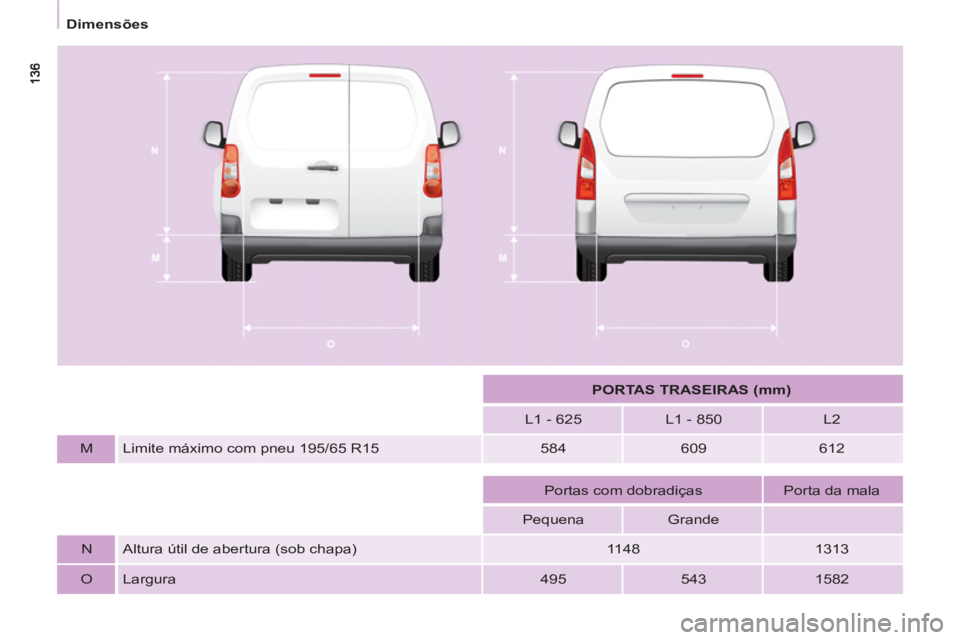

PORTAS TRASEIRAS (mm)


L1 - 625
L1 - 850
L2

M Limite máximo com pneu 195/65 R15
584
609
612









Portas com dobradiças
Porta da mala

Pequena
Grande



N Altura útil de abertura (sob chapa)
1148
1313

O Largura
495
543
1582

137


Dimensões

CARACTERÍSTICAS TÉCNICA
S
8

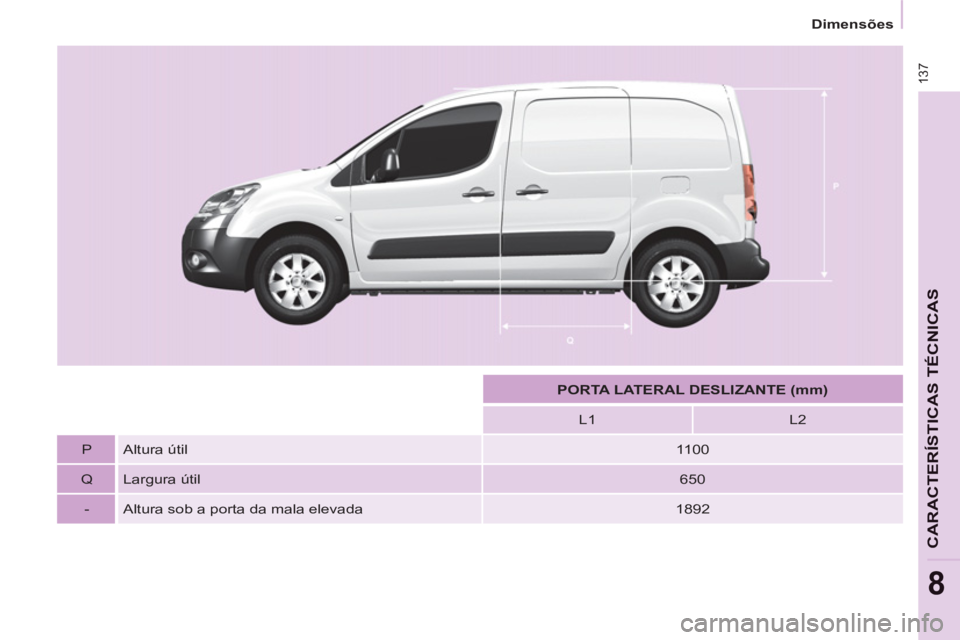

PORTA LATERAL
DESLIZANTE
(mm)


L1
L2

P
Altura útil
1100

Q
Largura útil
650

-
Altura sob a porta da mala elevada
1892

138


Dimensões

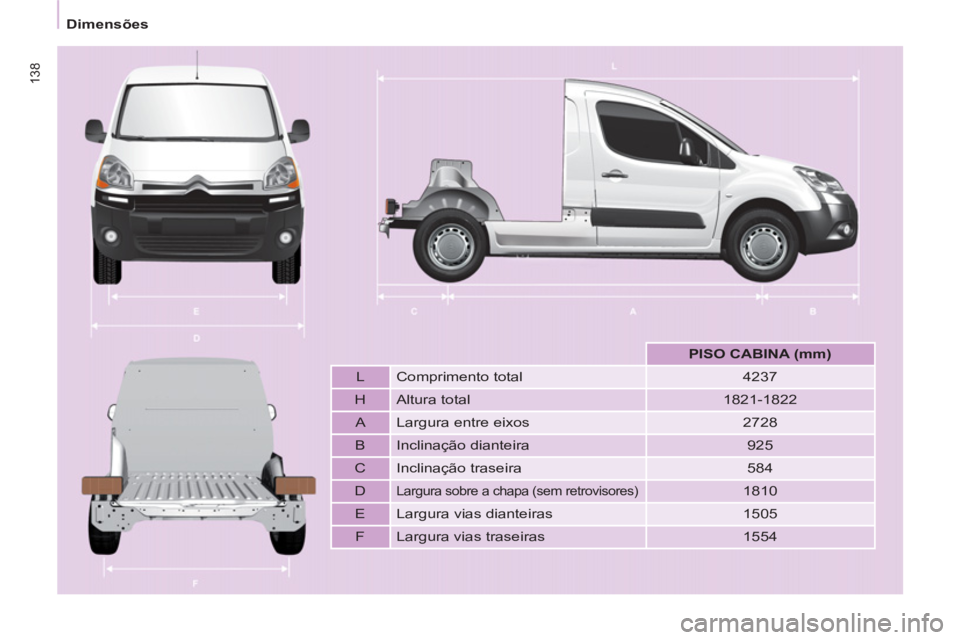

PISO CABINA (mm)


L Comprimento total
4237

H Altura total
1821-1822

A Largura entre eixos
2728

B Inclinação dianteira
925

C Inclinação traseira
584

D

Largura sobre a chapa (sem retrovisores)

1810

E Largura vias dianteiras
1505

F Largura vias traseiras
1554
