CITROEN BERLINGO ELECTRIC 2017 Betriebsanleitungen (in German)
Manufacturer: CITROEN, Model Year: 2017, Model line: BERLINGO ELECTRIC, Model: CITROEN BERLINGO ELECTRIC 2017Pages: 328, PDF-Größe: 12.07 MB

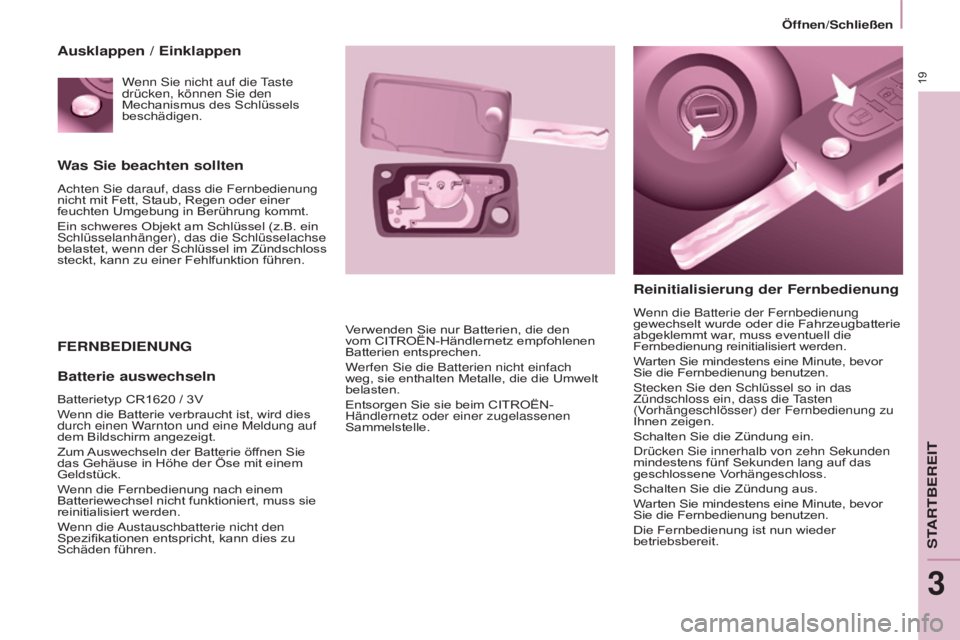

Page 21 of 328
19
BERLINGO-2-VU_DE_CHAP03_PRET-A-PARTIR_ED01-2015
Was Sie beachten sollten
achten sie darauf, dass die Fernbedienung
nicht mit Fett, Staub, Regen oder einer
feuchten Umgebung in Berührung kommt.
Ein schweres Objekt am Schlüssel (z.B. ein
s
chlüsselanhänger), das die s chlüsselachse
belastet, wenn der Schlüssel im Zündschloss
steckt, kann zu einer Fehlfunktion führen.
FERNBEDIENUNG
Reinitialisierung der Fernbedienung
Wenn die Batterie der Fernbedienung
gewechselt wurde oder die Fahrzeugbatterie
abgeklemmt war, muss eventuell die
Fernbedienung reinitialisiert werden.
Warten Sie mindestens eine Minute, bevor
Sie die Fernbedienung benutzen.
s
tecken s ie den s chlüssel so in das
Zündschloss ein, dass die
tasten
(V
orhängeschlösser) der Fernbedienung zu
Ihnen zeigen.
Schalten Sie die Zündung ein.
d
rücken s ie innerhalb von zehn s ekunden
mindestens fünf Sekunden lang auf das
geschlossene Vorhängeschloss.
Schalten Sie die Zündung aus.
Warten Sie mindestens eine Minute, bevor
Sie die Fernbedienung benutzen.
Die Fernbedienung ist nun wieder
betriebsbereit.
Verwenden Sie nur Batterien, die den
vom CITROËN-Händlernetz empfohlenen
Batterien entsprechen.
Werfen
s
ie die Batterien nicht einfach
weg, sie enthalten Metalle, die die Umwelt
belasten.
Entsorgen Sie sie beim CITROËN-
Händlernetz oder einer zugelassenen
Sammelstelle.
Ausklappen / Einklappen
Batterie auswechseln
Batterietyp CR1620 / 3V
W enn die Batterie verbraucht ist, wird dies
durch einen Warnton und eine Meldung auf
dem Bildschirm angezeigt.
Zum Auswechseln der Batterie öffnen Sie
das Gehäuse in Höhe der Öse mit einem
Geldstück.
Wenn die Fernbedienung nach einem
Batteriewechsel nicht funktioniert, muss sie
reinitialisiert werden.
Wenn die
a
ustauschbatterie nicht den
Spezifikationen entspricht, kann dies zu
Schäden führen. Wenn
s ie nicht auf die
taste
drücken, können
s ie den
Mechanismus des Schlüssels
beschädigen.
Öffnen/Schließen
STARTBEREIT
3

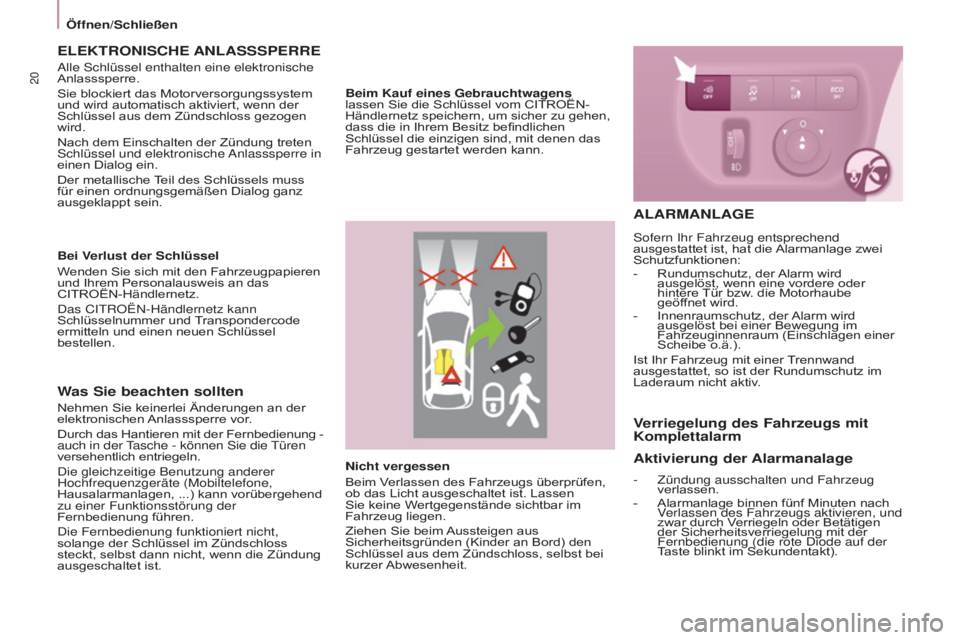

Page 22 of 328
20
BERLINGO-2-VU_DE_CHAP03_PRET-A-PARTIR_ED01-2015
Was Sie beachten solltenNehmen Sie keinerlei Änderungen an der
elektronischen Anlasssperre vor.
Durch das Hantieren mit der Fernbedienung -
auch in der
tasche - können
s ie die
t
üren
versehentlich entriegeln.
d
ie gleichzeitige Benutzung anderer
Hochfrequenzgeräte (Mobiltelefone,
Hausalarmanlagen, ...) kann vorübergehend
zu einer Funktionsstörung der
Fernbedienung führen.
d
ie Fernbedienung funktioniert nicht,
solange der Schlüssel im Zündschloss
steckt, selbst dann nicht, wenn die Zündung
ausgeschaltet ist.
ELEKTRONISCHE ANLASSSPERREalle schlüssel enthalten eine elektronische
Anlasssperre.
Sie blockiert das Motorversorgungssystem
und wird automatisch aktiviert, wenn der
Schlüssel aus dem Zündschloss gezogen
wird.
Nach dem Einschalten der Zündung treten
s
chlüssel und elektronische
a
nlasssperre in
einen Dialog ein.
Der metallische Teil des Schlüssels muss
für einen ordnungsgemäßen Dialog ganz
ausgeklappt sein.
Bei Verlust der Schlüssel
Wenden Sie sich mit den Fahrzeugpapieren
und Ihrem Personalausweis an das
CITROËN-Händlernetz.
d
as C it ROË n -Händlernetz kann
Schlüsselnummer und Transpondercode
ermitteln und einen neuen Schlüssel
bestellen.
Nicht vergessen
Beim Verlassen des Fahrzeugs überprüfen,
ob das Licht ausgeschaltet ist. Lassen
Sie keine Wertgegenstände sichtbar im
Fahrzeug liegen.
Ziehen Sie beim Aussteigen aus
Sicherheitsgründen (Kinder an Bord) den
Schlüssel aus dem Zündschloss, selbst bei
kurzer Abwesenheit.
Beim Kauf eines Gebrauchtwagens
lassen Sie die Schlüssel vom CITROËN-
Händlernetz speichern, um sicher zu gehen,
dass die in Ihrem Besitz befindlichen
Schlüssel die einzigen sind, mit denen das
Fahrzeug gestartet werden kann.
ALARMANLAGE
sofern ihr Fahrzeug entsprechend
ausgestattet ist, hat die Alarmanlage zwei
Schutzfunktionen:
-
Rundumschutz, der
Alarm wird
ausgelöst, wenn eine vordere oder
hintere Tür bzw. die Motorhaube
geöffnet wird.
-
Innenraumschutz, der
Alarm wird
ausgelöst bei einer Bewegung im
Fahrzeuginnenraum (Einschlagen einer
Scheibe o.ä.).
Ist Ihr Fahrzeug mit einer Trennwand
ausgestattet, so ist der Rundumschutz im
Laderaum nicht aktiv.
Verriegelung des Fahrzeugs mit
Komplettalarm
Aktivierung der Alarmanalage
- Zündung ausschalten und Fahrzeug
verlassen.
-
Alarmanlage binnen fünf Minuten nach
V
erlassen des Fahrzeugs aktivieren, und
zwar durch Verriegeln oder Betätigen
der Sicherheitsverriegelung mit der
Fernbedienung (die rote
d iode auf der
Taste blinkt im Sekundentakt).
Öffnen/schlie

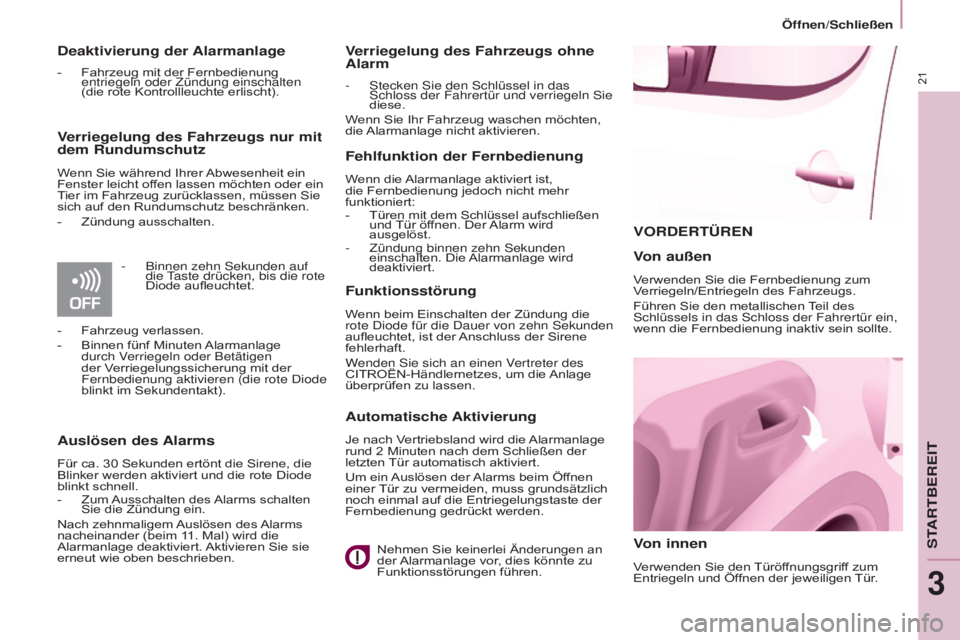

Page 23 of 328
21
BERLINGO-2-VU_DE_CHAP03_PRET-A-PARTIR_ED01-2015
VORDERTÜREN
V
on innen
Verwenden Sie den Türöffnungsgriff zum
Entriegeln und Öffnen der jeweiligen Tür.
Von außen
Verwenden Sie die Fernbedienung zum
Verriegeln/Entriegeln des Fahrzeugs.
Führen Sie den metallischen Teil des
s
chlüssels in das s chloss der Fahrertür ein,
wenn die Fernbedienung inaktiv sein sollte.
Deaktivierung der Alarmanlage
- Fahrzeug mit der Fernbedienung
entriegeln oder Zündung einschalten
(die rote Kontrollleuchte erlischt).
Verriegelung des Fahrzeugs nur mit
dem Rundumschutz
Wenn Sie während Ihrer Abwesenheit ein
Fenster leicht offen lassen möchten oder ein
Tier im Fahrzeug zurücklassen, müssen Sie
sich auf den Rundumschutz beschränken.
-
Zündung ausschalten.
Auslösen des Alarms
Für ca. 30 Sekunden ertönt die Sirene, die
Blinker werden aktiviert und die rote Diode
blinkt schnell.
-
Zum
Ausschalten des Alarms schalten
Sie die Zündung ein.
Nach zehnmaligem Auslösen des Alarms
nacheinander (beim 11. Mal) wird die
Alarmanlage deaktiviert. Aktivieren Sie sie
erneut wie oben beschrieben.
Verriegelung des Fahrzeugs ohne
Alarm
- stecken sie den schlüssel in das s chloss der Fahrertür und verriegeln s ie
diese.
Wenn Sie Ihr Fahrzeug waschen möchten,
die Alarmanlage nicht aktivieren.
Fehlfunktion der Fernbedienung
Wenn die Alarmanlage aktiviert ist,
die Fernbedienung jedoch nicht mehr
funktioniert:
-
Türen mit dem Schlüssel aufschließen
und
Tür öffnen. Der Alarm wird
ausgelöst.
-
Zündung binnen zehn
s ekunden
einschalten. Die Alarmanlage wird
deaktiviert.
Funktionsstörung
Wenn beim Einschalten der Zündung die
rote
d iode für die d auer von zehn s ekunden
aufleuchtet, ist der Anschluss der Sirene
fehlerhaft.
Wenden
s ie sich an einen Vertreter des
CITROËN-Händlernetzes, um die Anlage
überprüfen zu lassen.
Automatische Aktivierung
Je nach Vertriebsland wird die Alarmanlage
rund 2 Minuten nach dem Schließen der
letzten Tür automatisch aktiviert.
Um ein Auslösen der Alarms beim Öffnen
einer Tür zu vermeiden, muss grundsätzlich
noch einmal auf die Entriegelungstaste der
Fernbedienung gedrückt werden.
-
Binnen zehn
s
ekunden auf
die
taste drücken, bis die rote
Diode aufleuchtet.
-
Fahrzeug verlassen.
-
Binnen fünf Minuten
Alarmanlage
durch Verriegeln oder Betätigen
der Verriegelungssicherung mit der
Fernbedienung aktivieren (die rote
d
iode
blinkt im Sekundentakt).
Nehmen Sie keinerlei Änderungen an
der Alarmanlage vor, dies könnte zu
Funktionsstörungen führen.
Öffnen/Schließen
STARTBEREIT
3

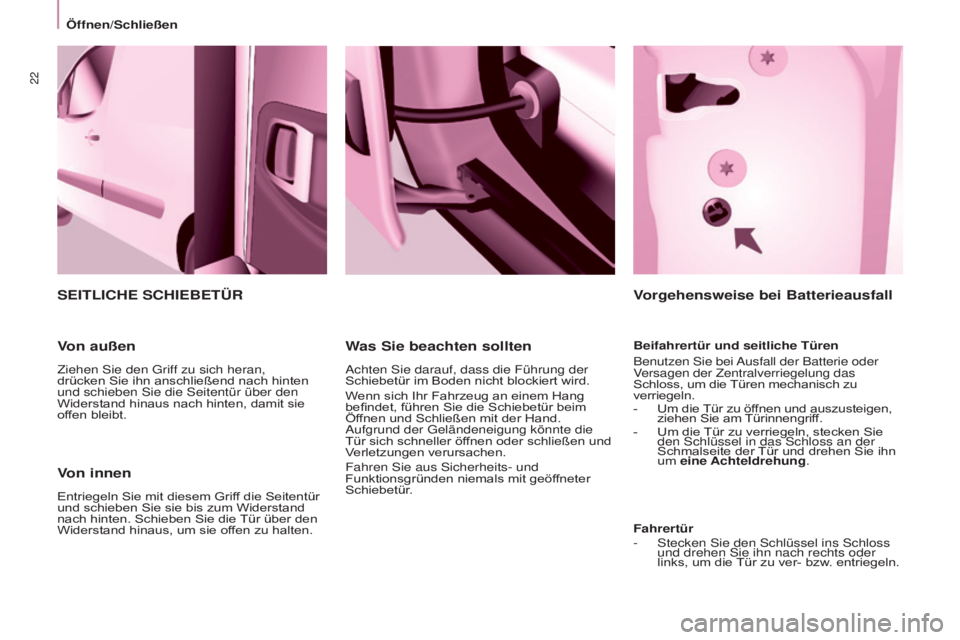

Page 24 of 328
22
BERLINGO-2-VU_DE_CHAP03_PRET-A-PARTIR_ED01-2015
Von innen
Entriegeln Sie mit diesem Griff die Seitentür
und schieben Sie sie bis zum Widerstand
nach hinten. Schieben Sie die Tür über den
Widerstand hinaus, um sie offen zu halten.
Was Sie beachten sollten
achten sie darauf, dass die Führung der
Schiebetür im Boden nicht blockiert wird.
W
enn sich Ihr Fahrzeug an einem Hang
befindet, führen Sie die Schiebetür beim
Öffnen und Schließen mit der Hand.
a
ufgrund der g eländeneigung könnte die
Tür sich schneller öffnen oder schließen und
Verletzungen verursachen.
Fahren
s ie aus s icherheits- und
Funktionsgründen niemals mit geöffneter
Schiebetür.
SEITLICHE SCHIEBETÜR
V
on außen
Ziehen sie den griff zu sich heran,
drücken Sie ihn anschließend nach hinten
und schieben
s ie die s eitentür über den
Widerstand hinaus nach hinten, damit sie
offen bleibt.
Vorgehensweise bei Batterieausfall
Beifahrertür und seitliche Türen
Benutzen
s ie bei a usfall der Batterie oder
Versagen der Zentralverriegelung das
Schloss, um die Türen mechanisch zu
verriegeln.
-
Um die
Tür zu öffnen und auszusteigen,
ziehen Sie am Türinnengriff.
-
Um die
Tür zu verriegeln, stecken Sie
den
s chlüssel in das s chloss an der
Schmalseite der Tür und drehen Sie ihn
um eine Achteldrehung.
Fahrertür
-
s tecken s ie den s chlüssel ins s chloss
und drehen
s ie ihn nach rechts oder
links, um die Tür zu ver- bzw. entriegeln.
Öffnen/schlie

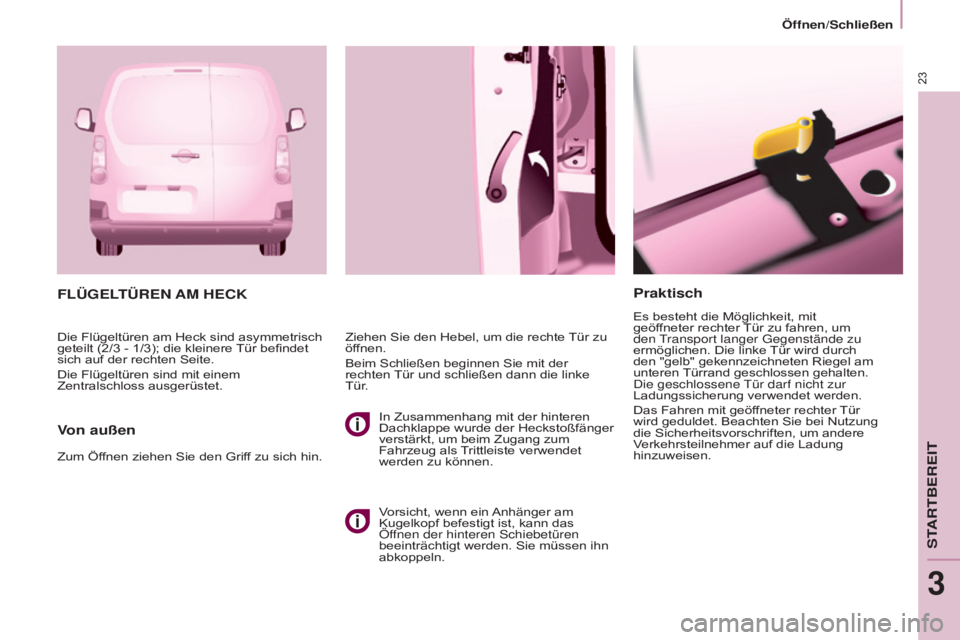

Page 25 of 328
23
BERLINGO-2-VU_DE_CHAP03_PRET-A-PARTIR_ED01-2015
Praktisch
Es besteht die Möglichkeit, mit
geöffneter rechter Tür zu fahren, um
den
transport langer
g egenstände zu
ermöglichen. Die linke Tür wird durch
den "gelb" gekennzeichneten Riegel am
unteren Türrand geschlossen gehalten.
d
ie geschlossene
t
ür darf nicht zur
Ladungssicherung verwendet werden.
Das Fahren mit geöffneter rechter Tür
wird geduldet. Beachten Sie bei Nutzung
die Sicherheitsvorschriften, um andere
Verkehrsteilnehmer auf die Ladung
hinzuweisen.
FLÜGELTÜREN AM HECK
V
on außen
Ziehen Sie den Hebel, um die rechte Tür zu
öffnen.
Beim Schließen beginnen Sie mit der
rechten Tür und schließen dann die linke
Tür.
Zum Öffnen ziehen Sie den Griff zu sich hin. Die Flügeltüren am Heck sind asymmetrisch
geteilt (2/3
- 1/3); die kleinere Tür befindet
sich auf der rechten Seite.
Die Flügeltüren sind mit einem
Zentralschloss ausgerüstet.
In Zusammenhang mit der hinteren
Dachklappe wurde der Heckstoßfänger
verstärkt, um beim Zugang zum
Fahrzeug als Trittleiste verwendet
werden zu können.
Vorsicht, wenn ein Anhänger am
Kugelkopf befestigt ist, kann das
Öffnen der hinteren
s chiebetüren
beeinträchtigt werden. Sie müssen ihn
abkoppeln.
Öffnen/Schließen
STARTBEREIT
3

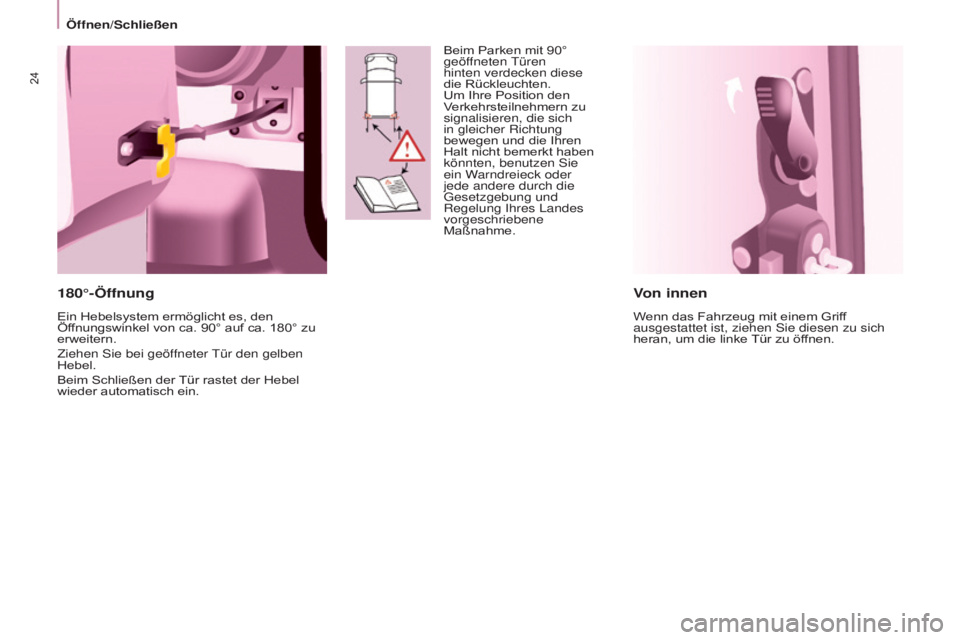

Page 26 of 328
24
BERLINGO-2-VU_DE_CHAP03_PRET-A-PARTIR_ED01-2015
Von innen
Wenn das Fahrzeug mit einem Griff
ausgestattet ist, ziehen
s ie diesen zu sich
heran, um die linke Tür zu öffnen.
180°-Öffnung
Ein Hebelsystem ermöglicht es, den
Öffnungswinkel von ca. 90° auf ca. 180° zu
erweitern.
Ziehen
s ie bei geöffneter
t
ür den gelben
Hebel.
Beim Schließen der Tür rastet der Hebel
wieder automatisch ein. Beim Parken mit 90°
geöffneten
t üren
hinten verdecken diese
die Rückleuchten.
Um Ihre Position den
Verkehrsteilnehmern zu
signalisieren, die sich
in gleicher Richtung
bewegen und die Ihren
Halt nicht bemerkt haben
könnten, benutzen s ie
ein Warndreieck oder
jede andere durch die
g
esetzgebung und
Regelung i hres l andes
vorgeschriebene
Maßnahme.
Öffnen/Schließen
Page 27 of 328
25
BERLINGO-2-VU_DE_CHAP03_PRET-A-PARTIR_ED01-2015

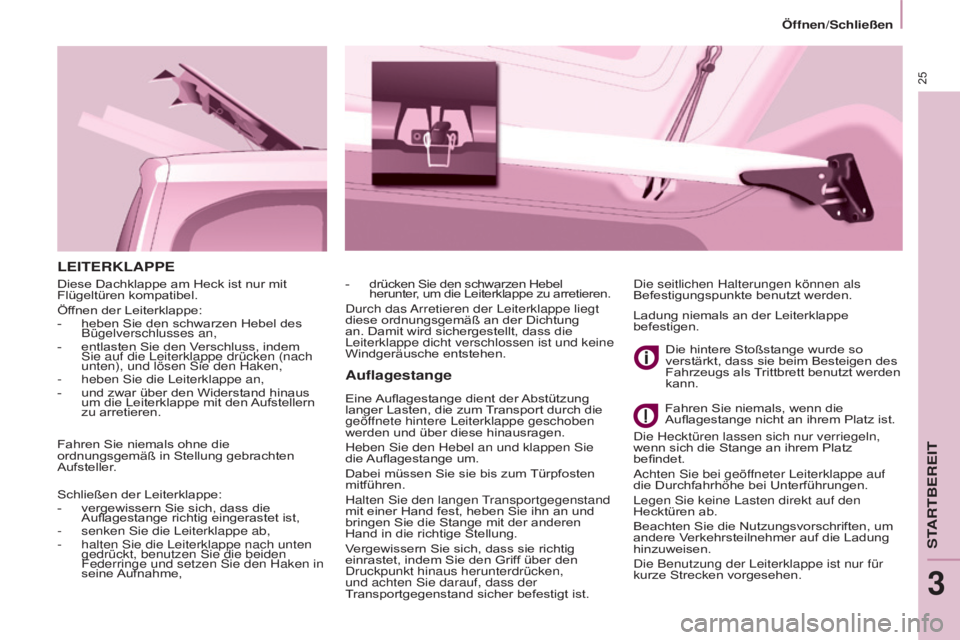

LEITERKLAPPE
Auflagestange
Eine Auflagestange dient der Abstützung
langer Lasten, die zum Transport durch die
geöffnete hintere
l eiterklappe geschoben
werden und über diese hinausragen.
Heben
s ie den Hebel an und klappen s ie
die Auflagestange um.
Dabei müssen Sie sie bis zum Türpfosten
mitführen.
Halten
s ie den langen
transportgegenstand
mit einer Hand fest, heben Sie ihn an und
bringen Sie die Stange mit der anderen
Hand in die richtige Stellung.
V
ergewissern Sie sich, dass sie richtig
einrastet, indem Sie den Griff über den
d
ruckpunkt hinaus herunterdrücken,
und achten
s ie darauf, dass der
Transportgegenstand sicher befestigt ist. Die hintere Stoßstange wurde so
verstärkt, dass sie beim Besteigen des
Fahrzeugs als Trittbrett benutzt werden
kann.
Fahren Sie niemals, wenn die
Auflagestange nicht an ihrem Platz ist.
d
ie seitlichen Halterungen können als
Befestigungspunkte benutzt werden.
-
drücken Sie den schwarzen Hebel
herunter, um die Leiterklappe zu arretieren.
d
urch das
a
rretieren der l eiterklappe liegt
diese ordnungsgemäß an der Dichtung
an. Damit wird sichergestellt, dass die
l
eiterklappe dicht verschlossen ist und keine
Windgeräusche entstehen.
Schließen der Leiterklappe:
-
vergewissern Sie sich, dass die
Auflagestange richtig eingerastet ist,
-
senken
s
ie die
l
eiterklappe ab,
-
halten
s
ie die
l
eiterklappe nach unten
gedrückt, benutzen
s
ie die beiden
Federringe und setzen
s
ie den Haken in
seine Aufnahme,
Diese Dachklappe am Heck ist nur mit
Flügeltüren kompatibel.
Öffnen der Leiterklappe:
-
heben Sie den schwarzen Hebel des
Bügelverschlusses an,
-
entlasten Sie den V
erschluss, indem
s
ie auf die
l
eiterklappe drücken (nach
unten), und lösen
s
ie den Haken,
-
heben
s
ie die
l
eiterklappe an,
-
und zwar über den Widerstand hinaus
um die Leiterklappe mit den
Aufstellern
zu arretieren.
Fahren Sie niemals ohne die
ordnungsgemäß in Stellung gebrachten
Aufsteller. Ladung niemals an der Leiterklappe
befestigen.
d
ie Hecktüren lassen sich nur verriegeln,
wenn sich die Stange an ihrem Platz
befindet.
a
chten s ie bei geöffneter l eiterklappe auf
die Durchfahrhöhe bei Unterführungen.
l
egen s ie keine l asten direkt auf den
Hecktüren ab.
Beachten Sie die Nutzungsvorschriften, um
andere Verkehrsteilnehmer auf die Ladung
hinzuweisen.
d
ie Benutzung der l eiterklappe ist nur für
kurze Strecken vorgesehen.
Öffnen/Schließen
STARTBEREIT
3
Page 28 of 328
26
BERLINGO-2-VU_DE_CHAP03_PRET-A-PARTIR_ED01-2015
HECKKLAPPE
Öffnen
Von innen
(Notentriegelung)
Bei einer Fehlfunktion der
Zentralverriegelung kann die Heckklappe
von innen entriegelt werden.
Führen
s ie einen kleinen s chraubendreher
in die Öffnung zwischen Heckklappe und
Boden ein. Schieben Sie zum Entriegeln
des
s chlosses den Riegel nach links und
drücken Sie dann die Heckklappe auf.
Von außend
ie Ver- und
e
ntriegelung erfolgt per
Fernbedienung.
Zum Öffnen betätigen Sie den Knopf unter
der Zierleiste und heben
s
ie die Heckklappe
an.
Zum Schließen aus der hochgeschwenkten
Position ziehen Sie an der Schlaufe.
Ziehen Sie die Heckklappe bis zum
Ausgleichspunkt und stoßen Sie sie dann
kurz an, damit sie sich vollständig schließt.
Öffnen/schlie
Page 29 of 328
27
BERLINGO-2-VU_DE_CHAP03_PRET-A-PARTIR_ED01-2015
Das Fahren mit verriegelten Türen
kann Rettungskräften im Notfall den
Zugang zum Fahrzeuginnenraum
erschweren.

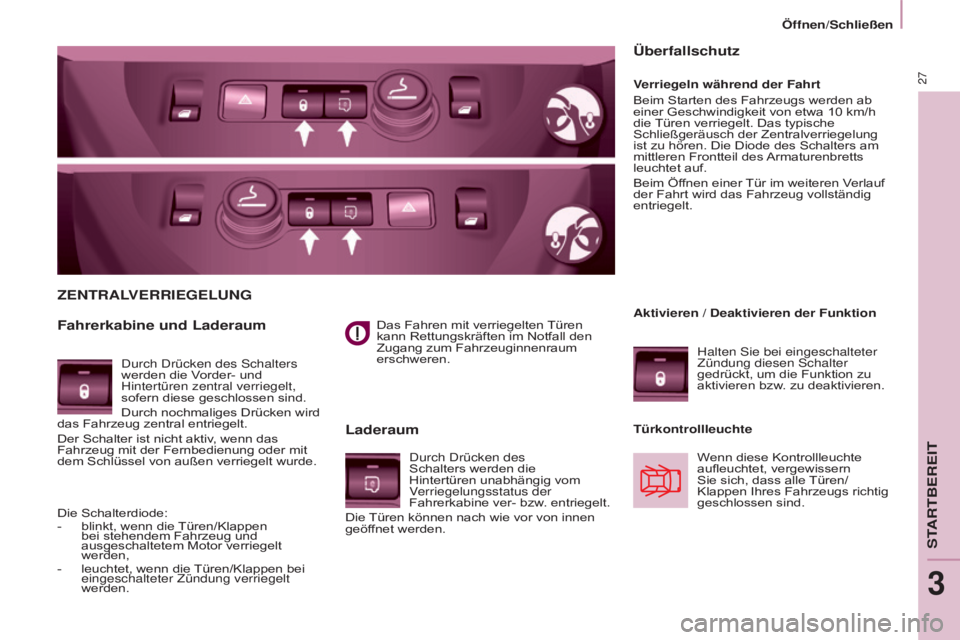

ZENTRALVERRIEGELUNG
Fahrerkabine und Laderaum
Laderaum
Verriegeln während der Fahrt
Beim Starten des Fahrzeugs werden ab
einer Geschwindigkeit von etwa 10 km/h
die Türen verriegelt. Das typische
Schließgeräusch der Zentralverriegelung
ist zu hören. Die Diode des Schalters am
mittleren Frontteil des Armaturenbretts
leuchtet auf.
Beim Öffnen einer Tür im weiteren Verlauf
der Fahrt wird das Fahrzeug vollständig
entriegelt.
Überfallschutz
durch drücken des schalters
werden die V order- und
Hintertüren zentral verriegelt,
sofern diese geschlossen sind.
Durch nochmaliges Drücken wird
das Fahrzeug zentral entriegelt.
Der Schalter ist nicht aktiv, wenn das
Fahrzeug mit der Fernbedienung oder mit
dem Schlüssel von außen verriegelt wurde. Aktivieren / Deaktivieren der Funktion
Halten s ie bei eingeschalteter
Zündung diesen s chalter
gedrückt, um die Funktion zu
aktivieren bzw. zu deaktivieren.
Türkontrollleuchte Wenn diese Kontrollleuchte
aufleuchtet, vergewissern
Sie sich, dass alle Türen/
Klappen Ihres Fahrzeugs richtig
geschlossen sind.
d
urch d rücken des
Schalters werden die
Hintertüren unabhängig vom
Verriegelungsstatus der
Fahrerkabine ver- bzw. entriegelt.
Die Türen können nach wie vor von innen
geöffnet werden.
Die Schalterdiode:
-
blinkt, wenn die
Türen/Klappen
bei stehendem Fahrzeug und
ausgeschaltetem Motor verriegelt
werden,
-
leuchtet, wenn die
Türen/Klappen bei
eingeschalteter Zündung verriegelt
werden.
Öffnen/schlie
Page 30 of 328
28
BERLINGO-2-VU_DE_CHAP03_PRET-A-PARTIR_ED01-2015BERLINGO-2-VU_DE_CHAP03_PRET-A-PARTIR_ED01-2015
KOMBIINSTRUMENT
Instrumententafel
1. Kilometer-/Meilenzähler
2. a nzeigefeld
3.
Kraftstof
fmenge,
Kühlflüssigkeitstemperatur
4.
Drehzahlmesser
5.
Rückstellung des
Tageskilometerzählers /
der Wartungsanzeige
6.
Helligkeitsregler des Kombiinstruments
Anzeigefelder
Anzeigefeld Ebene 1
Anzeigefeld Ebene 2
bei Touchscreen
Bildschirm
Informationen werden je nach
Fahrzeugausstattung in verschiedenen
Anzeigeformaten an Bord des Fahrzeugs
dargestellt.
Bedienungseinheit
