Page 321 of 328
27
BATTERIE ZUBEHÖR
Laden der Batterie mit einem
Batterieladegerät
Laden Sie die Batterie erst auf, nachdem Sie
vorher die Klemmen gelöst und die Batterie aus
dem Raum vorn entfernt haben.
Lösen Sie die Batterieklemmen weder
bei Aufl euchten dieser Kontrollleuchte
noch während eines Ladevorgangs.
Vor dem Abklemmen
Klemmen Sie die Batterie frühestens 2 Minuten nach
dem Ausschalten der Zündung ab.
Nach dem Wiederanschließen
Nach jedem Wiederanschließen der Batterie darf
der Motor erst 1 Minute nach dem Einschalten
der Zündung angelassen werden, damit die
elektronischen Systeme initialisiert werden können.
Sollten trotz Beachtung dieser Vorschrift leichte
Störungen auftreten und bestehen bleiben, wenden
Sie sich bitte an das Händlernetz oder eine
qualifi zierte Fachwerkstatt. Denken Sie bitte daran,
das Autoradio selbst zu reinitialisieren. Informationen
hierzu erhalten Sie im entsprechenden Abschnitt.
- Bauen Sie die Befestigung der Batterie 1
aus,
- heben Sie den Schutzabdeckung des (-) Pols ab,
- klemmen Sie das Kabel vom (-) Pol ab,
- heben Sie den Schutzabdeckung des ( +
) 2
Pols
ab,
- lösen Sie die Mutter 3
,
- klemmen Sie das Kabel vom ( +
) Pol ab,
- ziehen Sie die Batterie heraus,
- laden Sie die Batterie unter Beachtung der
vom Hersteller des Ladegeräts gelieferten
Bedienungsanweisungen wieder auf,
- schließen Sie die Batterie erneut an und
beginnen Sie dabei mit dem Kabel des ( +
) Pols.
Überprüfen Sie Batteriepole und Klemmen auf
Sauberkeit. Wenn Sie einen (weißlichen oder
grünlichen) Sulfatbelag aufweisen, müssen sie
gelöst und gesäubert werden.
Page 322 of 328
28

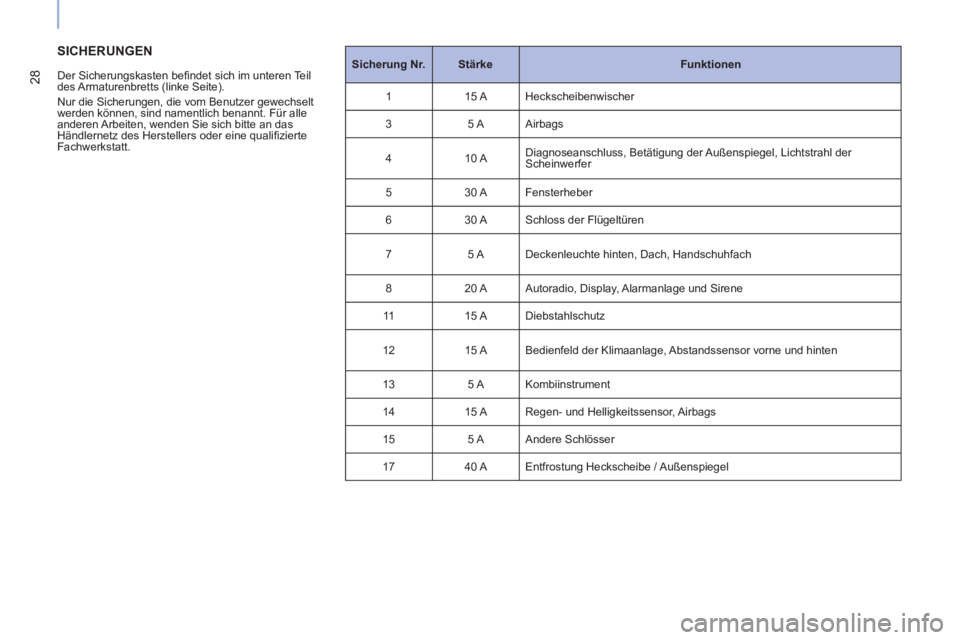

SICHERUNGEN
Der Sicherungskasten befi ndet sich im unteren Teil
des Armaturenbretts (linke Seite).
Nur die Sicherungen, die vom Benutzer gewechselt
werden können, sind namentlich benannt. Für alle
anderen Arbeiten, wenden Sie sich bitte an das
Händlernetz des Herstellers oder eine qualifi zierte
Fachwerkstatt.
Sicherung Nr.
Stärke
Funktionen
1 15 A Heckscheibenwischer
3 5 A Airbags
4 10 A Diagnoseanschluss, Betätigung der Außenspiegel, Lichtstrahl der
Scheinwerfer
5 30 A Fensterheber
6 30 A Schloss der Flügeltüren
7 5 A Deckenleuchte hinten, Dach, Handschuhfach
8 20 A Autoradio, Display, Alarmanlage und Sirene
11 15 A Diebstahlschutz
12 15 A Bedienfeld der Klimaanlage, Abstandssensor vorne und hinten
13 5 A Kombiinstrument
14 15 A Regen- und Helligkeitssensor, Airbags
15 5 A Andere Schlösser
17 40 A Entfrostung Heckscheibe / Außenspiegel
Page 323 of 328
29

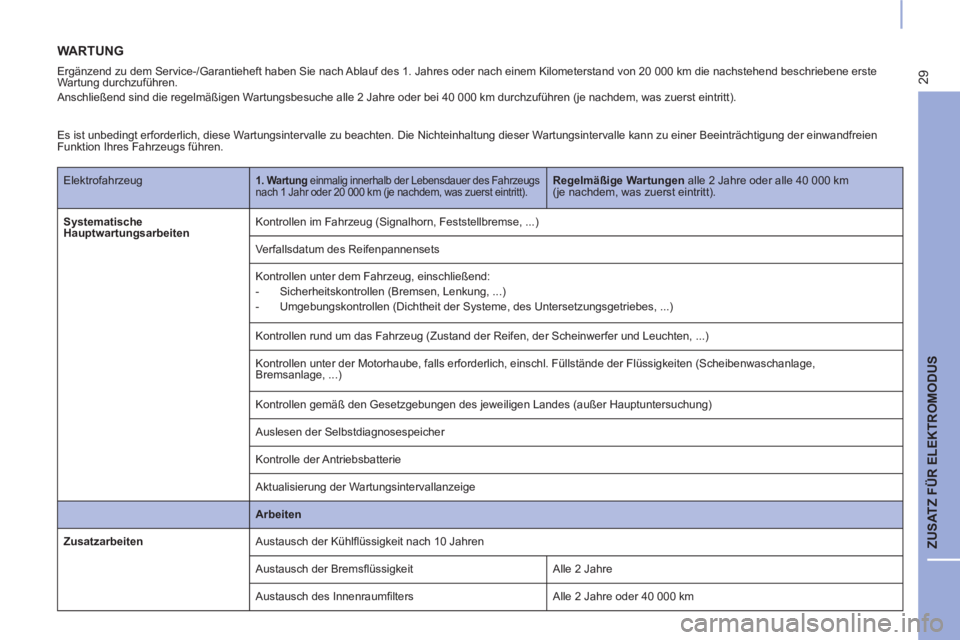

ZUSATZ FÜR ELEKTROMODUS
WARTUNG
Ergänzend zu dem Service-/Garantieheft haben Sie nach Ablauf des 1. Jahres oder nach einem Kilometerstand von 20 000 km die nachstehend beschriebene erste
Wartung durchzuführen.
Anschließend sind die regelmäßigen Wartungsbesuche alle 2 Jahre oder bei 40 000 km durchzuführen (je nachdem, was zuerst eintritt).
Elektrofahrzeug
1. Wartung
einmalig innerhalb der Lebensdauer des Fahrzeugs
nach 1 Jahr oder 20 000 km (je nachdem, was zuerst eintritt).
Regelmäßige Wartungen
alle 2 Jahre oder alle 40 000 km
(je nachdem, was zuerst eintritt).
Systematische
Hauptwartungsarbeiten
Kontrollen im Fahrzeug (Signalhorn, Feststellbremse, ...)
Verfallsdatum des Reifenpannensets
Kontrollen unter dem Fahrzeug, einschließend:
- Sicherheitskontrollen (Bremsen, Lenkung, ...)
- Umgebungskontrollen (Dichtheit der Systeme, des Untersetzungsgetriebes, ...)
Kontrollen rund um das Fahrzeug (Zustand der Reifen, der Scheinwerfer und Leuchten, ...)
Kontrollen unter der Motorhaube, falls erforderlich, einschl. Füllstände der Flüssigkeiten (Scheibenwaschanlage,
Bremsanlage, ...)
Kontrollen gemäß den Gesetzgebungen des jeweiligen Landes (außer Hauptuntersuchung)
Auslesen der Selbstdiagnosespeicher
Kontrolle der Antriebsbatterie
Aktualisierung der Wartungsintervallanzeige
Arbeiten
Zusatzarbeiten
Austausch der Kühlfl üssigkeit nach 10 Jahren
Austausch der Bremsfl üssigkeit Alle 2 Jahre
Austausch des Innenraumfi lters Alle 2 Jahre oder 40 000 km
Es ist unbedingt erforderlich, diese Wartungsintervalle zu beachten. Die Nichteinhaltung dieser Wartungsintervalle kann zu einer Beeinträchtigung der einwandfreien
Funktion Ihres Fahrzeugs führen.
Page 324 of 328
30

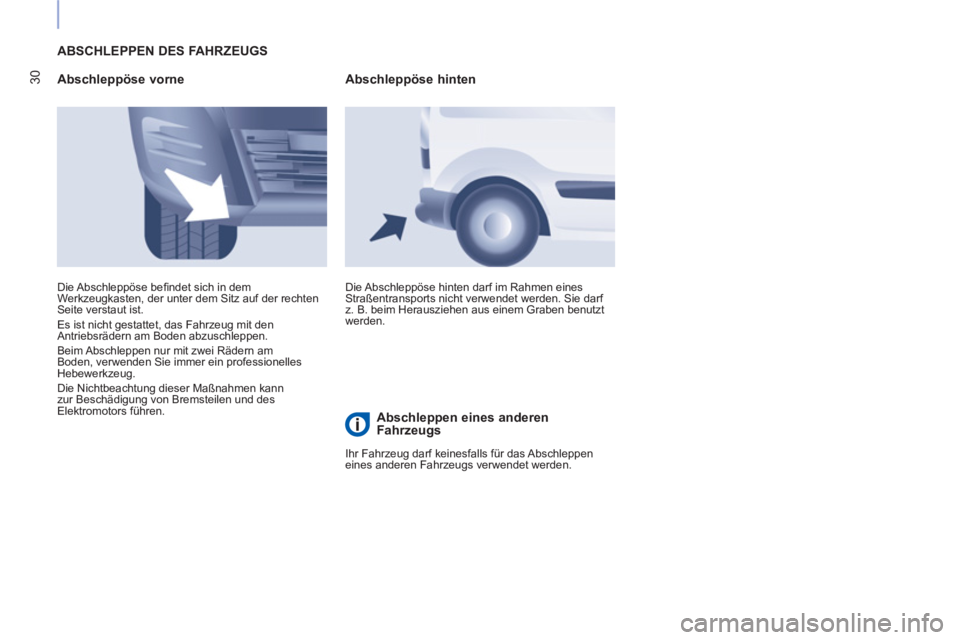

ABSCHLEPPEN DES FAHRZEUGS
Abschleppöse vorne
Die Abschleppöse hinten darf im Rahmen eines
Straßentransports nicht verwendet werden. Sie darf
z. B. beim Herausziehen aus einem Graben benutzt
werden. Die Abschleppöse befi ndet sich in dem
Werkzeugkasten, der unter dem Sitz auf der rechten
Seite verstaut ist.
Es ist nicht gestattet, das Fahrzeug mit den
Antriebsrädern am Boden abzuschleppen.
Beim Abschleppen nur mit zwei Rädern am
Boden, verwenden Sie immer ein professionelles
Hebewerkzeug.
Die Nichtbeachtung dieser Maßnahmen kann
zur Beschädigung von Bremsteilen und des
Elektromotors führen.
Abschleppöse hinten
Abschleppen eines anderen
Fahrzeugs
Ihr Fahrzeug darf keinesfalls für das Abschleppen
eines anderen Fahrzeugs verwendet werden.
Page 325 of 328
31

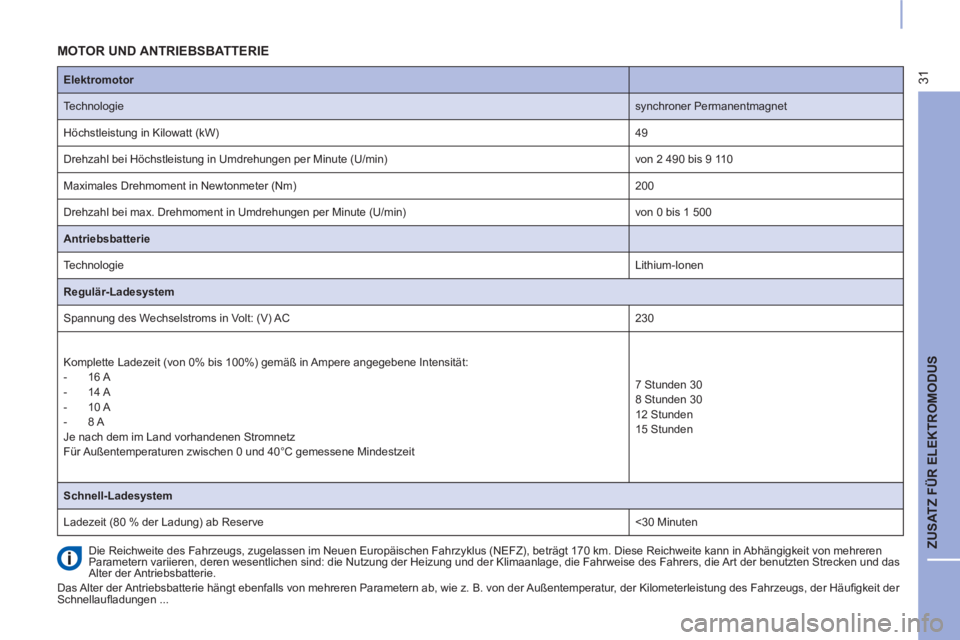

ZUSATZ FÜR ELEKTROMODUS
MOTOR UND ANTRIEBSBATTERIE
Die Reichweite des Fahrzeugs, zugelassen im Neuen Europäischen Fahrzyklus (NEFZ), beträgt 170 km. Diese Reichweite kann in Abhängigkeit von mehreren
Parametern variieren, deren wesentlichen sind: die Nutzung der Heizung und der Klimaanlage, die Fahrweise des Fahrers, die Art der benutzten Strecken und das
Alter der Antriebsbatterie.
Das Alter der Antriebsbatterie hängt ebenfalls von mehreren Parametern ab, wie z. B. von der Außentemperatur, der Kilometerleistung des Fahrzeugs, der Häufi gkeit der
Schnellaufl adungen ...
Elektromotor
Technologie
synchroner Permanentmagnet
Höchstleistung in Kilowatt (kW)
49
Drehzahl bei Höchstleistung in Umdrehungen per Minute (U/min)
von 2 490 bis 9 110
Maximales Drehmoment in Newtonmeter (Nm)
200
Drehzahl bei max. Drehmoment in Umdrehungen per Minute (U/min)
von 0 bis 1 500
Antriebsbatterie
Technologie
Lithium-Ionen
Regulär-Ladesystem
Spannung des Wechselstroms in Volt: (V) AC
230
Komplette Ladezeit (von 0% bis 100%) gemäß in Ampere angegebene Intensität:
- 16 A
- 14 A
- 10 A
- 8 A
Je nach dem im Land vorhandenen Stromnetz
Für Außentemperaturen zwischen 0 und 40°C gemessene Mindestzeit
7 Stunden 30
8 Stunden 30
12 Stunden
15 Stunden
Schnell-Ladesystem
Ladezeit (80 % der Ladung) ab Reserve
<30 Minuten
Page 326 of 328
32

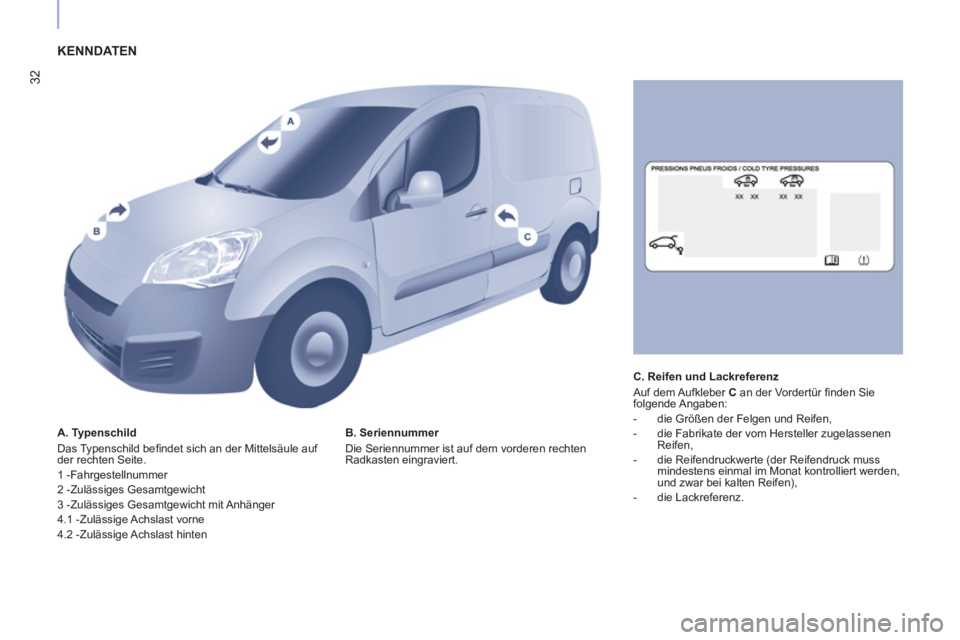

KENNDATEN
A. Typenschild
Das Typenschild befi ndet sich an der Mittelsäule auf
der rechten Seite.
1 -Fahrgestellnummer
2 -Zulässiges Gesamtgewicht
3 -Zulässiges Gesamtgewicht mit Anhänger
4.1 -Zulässige Achslast vorne
4.2 -Zulässige Achslast hinten
B. Seriennummer
Die Seriennummer ist auf dem vorderen rechten
Radkasten eingraviert.
C. Reifen und Lackreferenz
Auf dem Aufkleber C
an der Vordertür fi nden Sie
folgende Angaben:
- die Größen der Felgen und Reifen,
- die Fabrikate der vom Hersteller zugelassenen
Reifen,
- die Reifendruckwerte (der Reifendruck muss
mindestens einmal im Monat kontrolliert werden,
und zwar bei kalten Reifen),
- die Lackreferenz.
