CITROEN BERLINGO ELECTRIC 2017 Ghiduri De Utilizare (in Romanian)

159
Berlingo-2-VU_ro_Chap08_Aide rapide_ed01-2015Berlingo-2-VU_ro_Chap08_Aide rapide_ed01-2015
Fara ridicare (cu cele 4 roti pe
sol)
Trebuie să folosiţi întotdeauna o bară
de remorcare.
REMORCARELa partea din fata
- Desprindeti capacul, apăsând pe
partea de jos a acestuia,
-

Infiletaţi inelul de remorcare
amovibil până la capăt.
La partea din spate
- Desfaceţi partea superioară a
capacului, cu ajutorul unei monede,
-

Inşurubaţi inelul amovibil de
remorcare până la capăt. La remorcarea cu motorul oprit,
nu mai beneficiaţi de asistarea
frânării şi direcţiei.
Cu ridicare (cu numai 2 roti pe
sol)
Este de preferat să ridicaţi vehiculul
utilizand un utilaj specific de ridicare.
a

ceasta procedura necesita utilizarea
inelului de remorcare furnizat în trusa
de scule pentru inlocuirea rotii.
Vehicule cu cutie de viteze mecanica
(versiune diesel)
Pentru vehiculele echipate cu cutie
de viteze mecanică, este necesar
ca schimbătorul de viteze să fie
la punctul mort; nerespectarea
aceste particularităţi poate duce la
deteriorarea subansamblelor de
transmisie, de frânare şi la absenţa
asistarii la franare la repornirea
motorului.
Rubrica 9, partea "Inlocuirea unei
roti".
ASISTENŢ
 RAPID

8
Remorcarea

160
Berlingo-2-VU_ro_Chap08_Aide rapide_ed01-2015

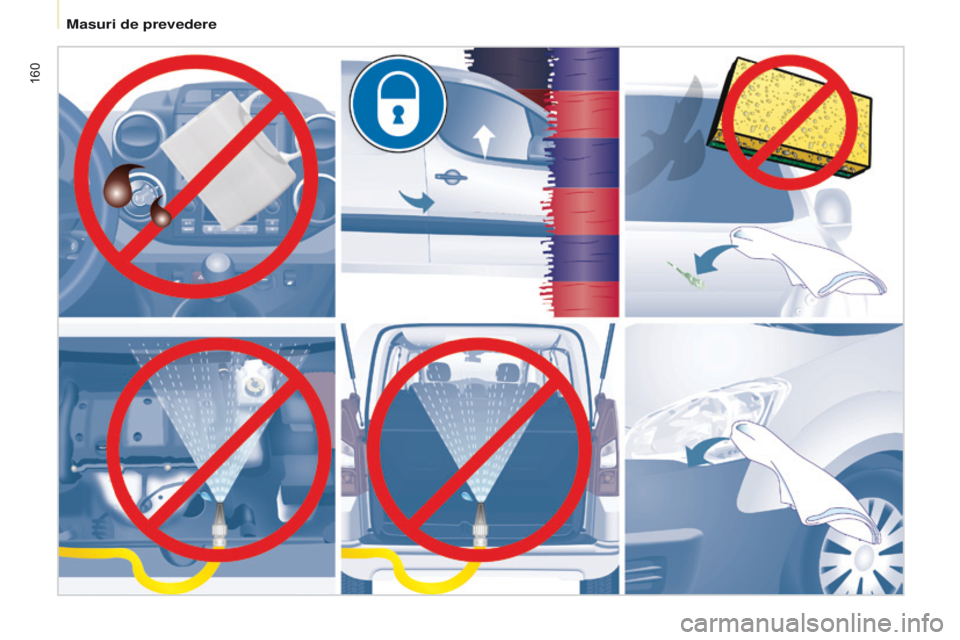

Masuri de prevedere

161
Berlingo-2-VU_ro_Chap08_Aide rapide_ed01-2015
ASISTENŢ
 RAPID

8

162
Berlingo-2-VU_ro_Chap09_Caract_technique_ed01-2015
Berlingo-2-VU_ro_Chap09_Caract_technique_ed01-2015
Dimensiuni

163
Berlingo-2-VU_ro_Chap09_Caract_technique_ed01-2015
Berlingo-2-VU_ro_Chap09_Caract_technique_ed01-2015
Scurt - L1Lung - L2
625 850750
lLungime totală 43804628
hÎnălţime totală 1805-1834
aAmpatament 2728
B Consola faţă 925
C Consola spate 727975
dLăţime caroseriefără retrovizoare
1810
cu retrovizoare 21

12
eEcartament faţă 1505
F Ecartament spate 1554
G Lungime utilă podea spate 18002050
iLungime utilă cu scaun pasager


rabatut 3000
3250

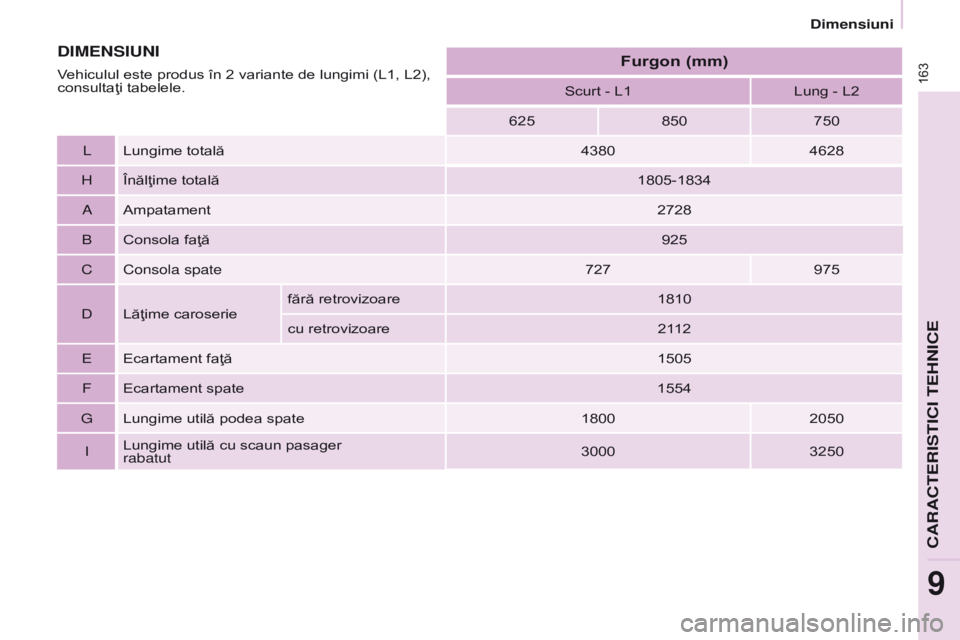

DIMENSIUNIFurgon
(mm)

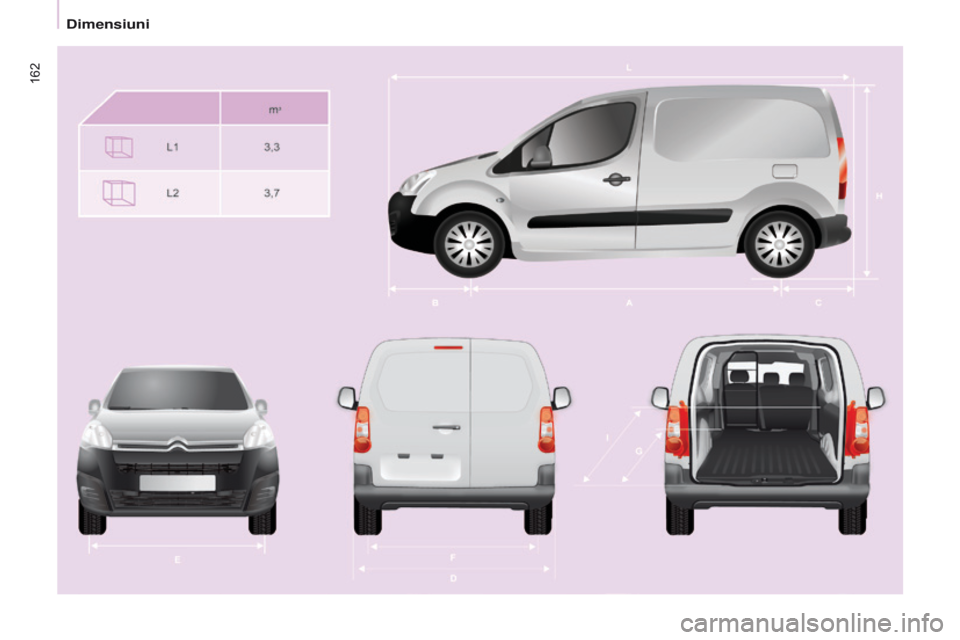

Vehiculul este produs în 2 variante de lungimi (L1, L2),
consultaţi tabelele.
dimensiuni
CaraCteriStiCi tehniCe
9

164
Berlingo-2-VU_ro_Chap09_Caract_technique_ed01-2015
Berlingo-2-VU_ro_Chap09_Caract_technique_ed01-2015
L1 - 625L1 - 850 L2
M Prag maxim cu pneuri 195/65 R15 584609612
Uşi batante Capac de portbagaj
Mică Mare
nÎnălţime utilă (sub tabla) 1

148 1313
oLăţime utilă 4955431582

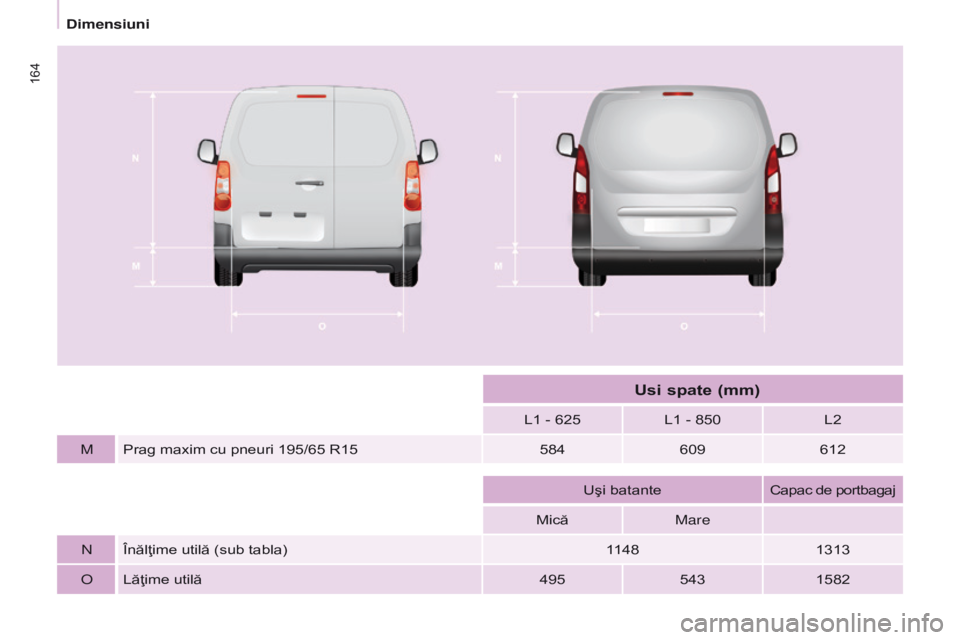

Usi spate (mm)
dimensiuni

165
Berlingo-2-VU_ro_Chap09_Caract_technique_ed01-2015
Berlingo-2-VU_ro_Chap09_Caract_technique_ed01-2015
L1L2
P Înălţime utilă 1100
Q Lăţime utilă 650
- Înălţime sub capacul de portbagaj ridicat 1892
Usa laterala culisanta (mm)
dimensiuni
CaraCteriStiCi tehniCe
9

166
Berlingo-2-VU_ro_Chap09_Caract_technique_ed01-2015
Berlingo-2-VU_ro_Chap09_Caract_technique_ed01-2015
lLungime totală4237
hÎnălţime totală1821-1822
aAmpatament 2728
B Consola faţă 925
C Consola spate 584
dLăţime caroserie (fără retrovizoare)1810
eEcartament faţă1505
F Ecartament spate 1554

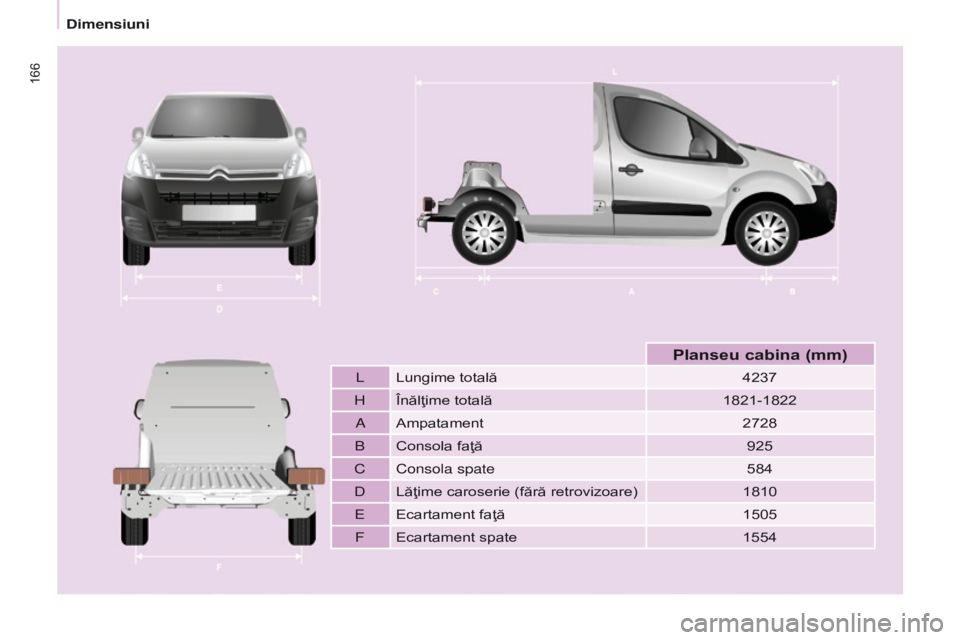

Planseu cabina (mm)
dimensiuni

167
Berlingo-2-VU_ro_Chap09_Caract_technique_ed01-2015Berlingo-2-VU_ro_Chap09_Caract_technique_ed01-2015
MASE SI SARCINI REMORCABILE
Aceste valori, exprimate in kg, sunt
mentionate pe placuta sau eticheta
constructorului.
Sarcinile remorcabile referitoare
la vehiculul dumneavoastra sunt
mentionate pe certificatul de
inmatriculare.Sarcina verticala recomandata pe
dispozitivul de remorcare corespunde
masei admise pe sfera de dispozitiv de
remorcare (demontabil cu sau fara scula).
În fiecare ţară este imperativa respectarea
sarcinilor remorcabile admisibile
mentionate in legislaţia locală în vigoare.
Pentru a cunoaşte posibiltăţile de
remorcare ale vehiculului dumneavoastră
şi masa totală rulanta autorizata, consultaţi
reţeaua CITROËN.
Masa in ordine de mers este egală
cu masa vehiculului gol + conducator
(75
kg) + rezervor plin 90%.
Valorile MTRA şi ale sarcinilor
remorcabile indicate sunt valabile
pentru o altitudine maximă de 1000
metri. Valoarea sarcinii remorcabile
menţionată trebuie redusă cu 10 %
pentru fiecare 1000 metri suplimentari.
Masa remorcabilă franata, cu report
de sarcină, poate fi marită în măsura
în care reduceţi cu aceeaşi valoare
încărcarea vehiculului tractor, pentru a
nu depăşi MTRA. Temperaturile exterioare
ridicate pot antrena scăderi de
performanţa a vehiculului pentru
protejarea motorului. Dacă temperatura
exterioară este mai mare de 37 °C,
reduceti masa remorcată.
Pozitia placutei constructorului
este indicata la rubrica 9, partea
"Elemente de identificare".
CARACTERISTICILE
MOT

ORIZARILOR
Caracteristicile motorului (cilindree,
putere maxima, turatie maxima,
energie, emisii de CO
2...) din
dotarea vehiculului dumneavoastra
sunt mentionate in certificatul de
inmatriculare.
a

ceste caracteristici corespund
valorilor omologate pe standul
de testare a motorului, conform
reglementarilor europene
(Directiva 1999/99/CE).
Pentru mai multe informatii, consultati,
pe pagina de internet a marcii,
documentatia comerciala a modelului.
Adresati-va retelei CITROËN sau unui
Service autorizat. MTAC: masa maxima tehnic admisibila
incarcat.
MTRA: masa totala rulanta autorizata.
Remorcarea cu un vehicul tractor
putin incarcat poate degrada tinuta
de drum a acestuia.
Tractarea unei remorci mareste
distanta de franare.
In cazul unui vehicul tractor, viteza
maxima autorizata este redusa
(respectaţi legislaţia în vigoare din ţara
dumneavoastră).
CARACTERISTICI TEHNICE
9
Mase

168
Berlingo-2-VU_ro_Chap09_Caract_technique_ed01-2015Berlingo-2-VU_ro_Chap09_Caract_technique_ed01-2015
ELEMENTE DE IDENTIFICARE
A. Placuta constructorului.C. Pneuri si reper vopsea.
B. Numar de serie.
Este situată pe stalpul din mijloc, pe
partea dreaptă.
1 - VF... Număr în seria tipului.
2 -

Masa maxima tehnic admisibila
incarcat (MT

AC).
3 -

Masa totală rulantă autorizata
(MTRA).
4.1 -

Masa maxima pe axa fata.
4.2 - Masa maxima pe axa spate. Este poansonat pe pasajul roţii
dreapta-fata.
e

ticheta C aplicata pe usa din fata
indică:
-

dimensiunile jantelor si pneurilor
,
-

presiunile de umflare cu vehiculul
gol sau incarcat,
-


presiunea de umflare a rotii de
rezerva,
-


reperul culorii vopselei.Presiunea de umflare trebuie
controlata cu pneul rece, cel putin
o data pe luna.
Elemente de identificare
