CITROEN BERLINGO ELECTRIC 2017 Ghiduri De Utilizare (in Romanian)

3
PREZENTARE

PREZENTARE

Circuit electric

Priza de incarcare normala
p.19 Priza de incarcare rapida
p.22
Circuit electric 300 V
p.23 Baterie accesorii de 12 V
p.25 Baterie de tractiune
p.23

4

Post de conducere

Tablou de bord
p.5 Selector de viteze
p.11
Ecrane
p.10

5

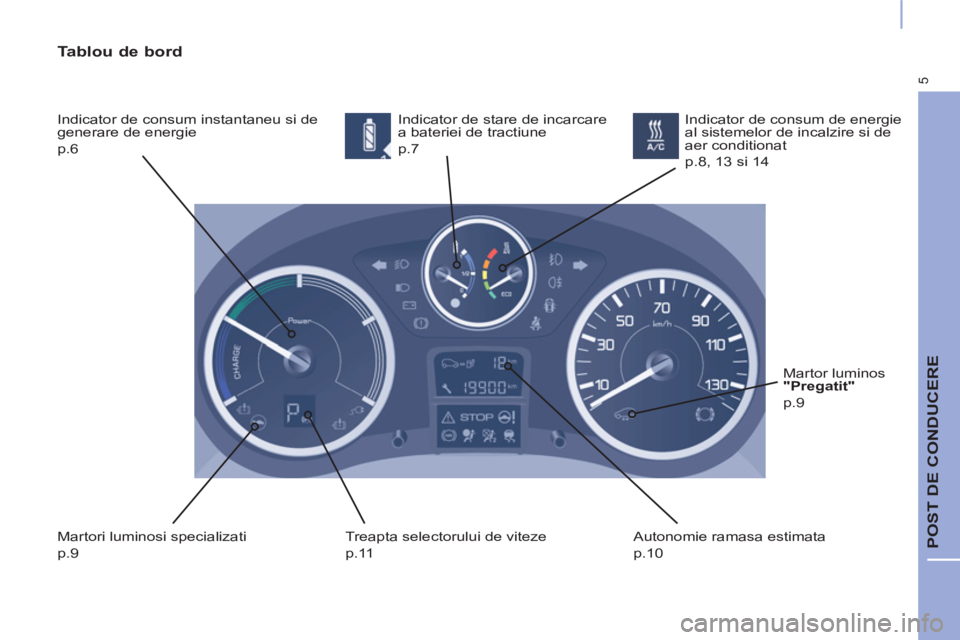

POST DE CONDUCERE


Tablou de bord

Indicator de consum instantaneu si de
generare de energie
p.6 Indicator de stare de incarcare
a bateriei de tractiune
p.7
Martori luminosi specializati
p.9 Treapta selectorului de viteze
p.11 Autonomie ramasa estimata
p.10 Indicator de consum de energie
al sistemelor de incalzire si de
aer conditionat
p.8, 13 si 14
Martor luminos
"Pregatit"

p.9

6
INDICATOARE

Baterie de tractiune - Indicator de consum si de generare de energie



Pozitia "neutra"

La punerea contactului, vehiculul
dumneavoastra nici nu consuma si nici nu
genereaza energie prin intermediul lantului
de tractiune electric: dupa baleiere, acul
se opreste in pozitia "neutra".
Cu motorul oprit si contactul taiat,
deschiderea usii conducatorului
activeaza indicatorul de consum,
care se opreste in pozitia "neutra". Acul indicatorului se deplaseaza
spre dreapta, in mod proportional cu
consumul de energie al lantului de
tractiune.

Consum de energie
Acul indicatorului se deplaseaza spre
stanga, in mod proportional cu nivelul
de incarcare a bateriei de tractiune, in
timpul perioadelor de decelerare si de
franare.

Zona "Incarcare" Acul indicatorului se situeaza in
aceasta zona atunci cand vehiculul
este utilizat intr-un mod care reduce
consumul de energie electrica si ii
optimizeaza autonomia.


Zona "Optima"

7
POST DE CONDUCERE


Baterie de tractiune - Indicator de nivel de incarcare

Nivelul de incarcare a bateriei de
tractiune este afi sat intotdeauna la
pornirea autovehiculului.
Avertizari referitoare la un nivel
scazut de energie
Doua niveluri de avertizari succesive
indica faptul ca nivelul de energie
disponibila este unul scazut:
Cu motorul oprit si contactul taiat,
deschiderea usii conducatorului
activeaza indicatorul.
Primul nivel: Rezerva


Acest martor luminos se
aprinde atunci cand nivelul de
incarcare a bateriei de tractiune
este scazut. Aprinderea acestui
martor luminos este insotita de
un semnal sonor.

Al doilea nivel: Critic


Acest martor luminos, asociat
martorului luminos de rezerva,
se aprinde pe tabloul de bord
atunci cand nivelul de incarcare
a bateriei de tractiune atinge
limita critica. Aprinderea acestui
martor luminos este insotita de
un semnal sonor obisnuit.
Verifi cati autonomia ramasa
indicata pe afi sajul de pe tabloul
de bord.
Incarcati bateria vehiculului cat mai
repede posibil. Incarcati bateria vehiculului.
Autonomia ramasa nu mai este
calculata. Puterea lantului de
tractiune este diminuata progresiv.
Sistemele de incalzire si climatizare
sunt oprite (chiar daca acul ce indica
consumul nu este in pozitia ECO
). In functie de acest nivel de
incarcare a bateriei, puterea
incalzirii sau a climatizarii este
diminuata progresiv.
Pentru mai multe informatii,
consultati paginile 8, 13-14.

8

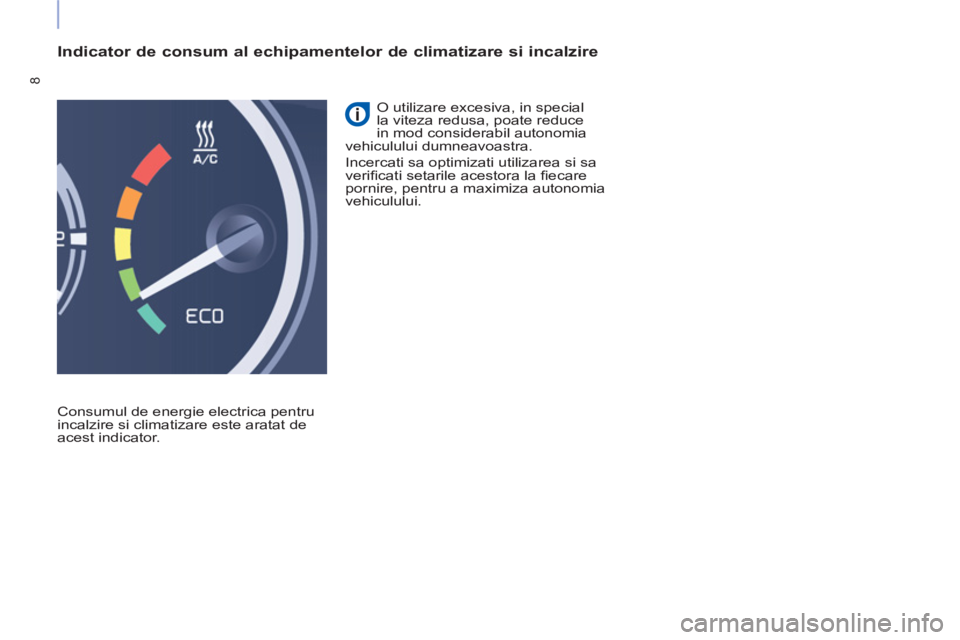

Indicator de consum al echipamentelor de climatizare si incalzire

Consumul de energie electrica pentru
incalzire si climatizare este aratat de
acest indicator. O utilizare excesiva, in special
la viteza redusa, poate reduce
in mod considerabil autonomia
vehiculului dumneavoastra.
Incercati sa optimizati utilizarea si sa
verifi cati setarile acestora la fi ecare
pornire, pentru a maximiza autonomia
vehiculului.

9
POST DE CONDUCERE

MARTORI LUMINOSI


Martor luminos

Stare

Cauza

Actiuni / Observatii


Pregatit
Aprins, insotit
de un semnal
sonor emis
in momentul
aprinderii. Vehiculul este pregatit pentru
rulare. Perioada de aprindere a martorului
luminos corespunde punerii sub
tensiune.
Puteti apasa pedala de acceleratie
si utiliza sistemul de climatizare
sau de incalzire.

Rezerva
Aprins, insotit
de un semnal
sonor. Nivelul de incarcare a bateriei
de tractiune este scazut. Verifi cati autonomia ramasa.
Incarcati bateria vehiculului cat
mai repede posibil.

Protectia
bateriei de
tractiune
Aprins, insotit
de un semnal
sonor obisnuit. Nivelul de incarcare a bateriei
de tractiune a atins limita
critica.
In cazul in care nivelul de incarcare a
bateriei de tractiune este critic, are loc
reducerea progresiva a puterii motorului.
Este necesar sa incarcati cat mai
repede posibil bateria vehiculului.
Aprins. Nu este disponibila puterea
maxima a motorului. Daca martorul luminos nu se
stinge, consultati reteaua sau un
Service autorizat.

Nivel de
incarcare a
bateriei de
tractiune
Aprins. Bateria de tractiune este in
curs de incarcare. Dupa incheierea incarcarii,
martorul luminos se stinge.
Aprins
intermitent. Vehiculul nu poate fi pornit,
deoarece cablul de incarcare
a ramas conectat la priza
vehiculului. Verifi cati daca este conectat cablul
de incarcare.
Deconectati cablul de incarcare.

Auto-
diagnosticarea
circuitului
electric principal
Aprins. Anomalie detectata la nivelul
circuitului electric principal. Apelati cat mai repede posibil la
retea sau la un Service autorizat
pentru a efectua verifi carea.

Incident la
nivelul lantului
de tractiune
Aprins.

Este necesara oprirea vehiculului.
Apelati cat mai repede posibil la retea sau la un
Service autorizat pentru a efectua verifi carea.

10
AFISAJE

Ecran (in functie de nivelul de
echipare)
Orice apasare a butonului situat la
capatul comenzii stergatorului de
parbriz permite afi sarea succesiva a
diferitelor date ale calculatorului de
bord, in functie de ecran.

Setarea unitatilor de masura
Autonomie
Ecranul afi seaza:


- autonomia ramasa estimata,

- autonomia suplimentara prin
selectarea modului ECO
pe
tabloul de comanda a incalzirii /
climatizarii,

- autonomia suplimentara ca urmare
a opririi incalzirii si a climatizarii.

Acestea afi seaza:


- numarul de kilometri parcursi zilnic
(selectare contor de parcurs 1 sau 2),

- consumul mediu de energie baterie
(pentru 100 km),

- viteza.


Contoare de parcurs (1 si 2)
Acest afi saj indica numarul estimat de
kilometri ce mai pot fi parcursi inainte
de a fi necesara incarcarea obligatorie
a bateriei.


Tablou de bord

11
POST DE CONDUCERE

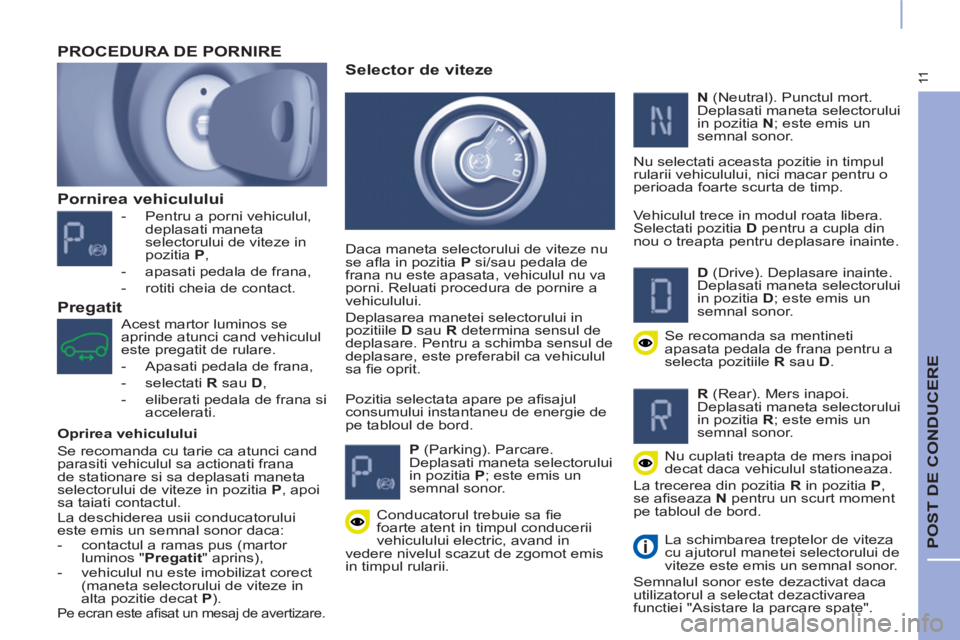

Pornirea vehiculului



- Pentru a porni vehiculul,
deplasati maneta
selectorului de viteze in
pozitia P
,

- apasati pedala de frana,

- rotiti cheia de contact.


PROCEDURA DE PORNIRE

Acest martor luminos se
aprinde atunci cand vehiculul
este pregatit de rulare.


- Apasati pedala de frana,

- selectati R
sau D
,

- eliberati pedala de frana si
accelerati. Pozitia selectata apare pe afi sajul
consumului instantaneu de energie de
pe tabloul de bord.


Selector de viteze


Daca maneta selectorului de viteze nu
se afl a in pozitia P
si/sau pedala de
frana nu este apasata, vehiculul nu va
porni. Reluati procedura de pornire a
vehiculului.
Deplasarea manetei selectorului in
pozitiile D
sau R
determina sensul de
deplasare. Pentru a schimba sensul de
deplasare, este preferabil ca vehiculul
sa fi e oprit.


P
(Parking). Parcare.
Deplasati maneta selectorului
in pozitia P
; este emis un
semnal sonor.

N
(Neutral). Punctul mort.
Deplasati maneta selectorului
in pozitia N
; este emis un
semnal sonor.
Nu selectati aceasta pozitie in timpul
rularii vehiculului, nici macar pentru o
perioada foarte scurta de timp.
Vehiculul trece in modul roata libera.
Selectati pozitia D
pentru a cupla din
nou o treapta pentru deplasare inainte.


D
(Drive). Deplasare inainte.
Deplasati maneta selectorului
in pozitia D
; este emis un
semnal sonor.

Se recomanda sa mentineti
apasata pedala de frana pentru a
selecta pozitiile R
sau D
.


R
(Rear). Mers inapoi.
Deplasati maneta selectorului
in pozitia R
; este emis un
semnal sonor.

Nu cuplati treapta de mers inapoi
decat daca vehiculul stationeaza.
La trecerea din pozitia R
in pozitia P
,
se afi seaza N
pentru un scurt moment
pe tabloul de bord.

La schimbarea treptelor de viteza
cu ajutorul manetei selectorului de
viteze este emis un semnal sonor.
Semnalul sonor este dezactivat daca
utilizatorul a selectat dezactivarea
functiei "Asistare la parcare spate".

Conducatorul trebuie sa fi e
foarte atent in timpul conducerii
vehiculului electric, avand in
vedere nivelul scazut de zgomot emis
in timpul rularii.


Pregatit


Oprirea vehiculului
Se recomanda cu tarie ca atunci cand
parasiti vehiculul sa actionati frana
de stationare si sa deplasati maneta
selectorului de viteze in pozitia P, apoi
sa taiati contactul.
La deschiderea usii conducatorului
este emis un semnal sonor daca:


- contactul a ramas pus (martor
luminos " Pregatit
" aprins),

- vehiculul nu este imobilizat corect
(maneta selectorului de viteze in
alta pozitie decat P
).
Pe ecran este afi sat un mesaj de avertizare.

12

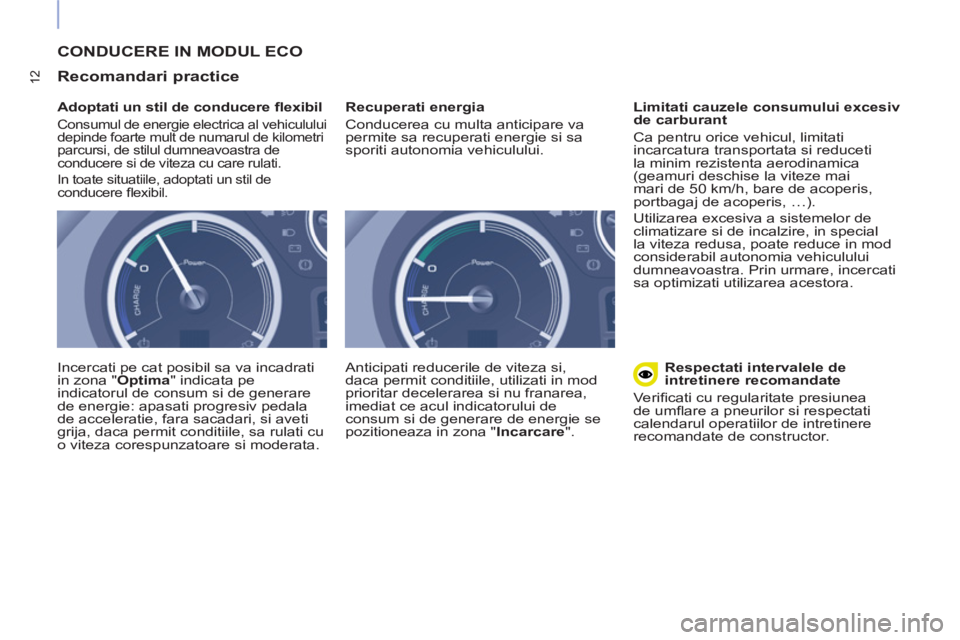

CONDUCERE IN MODUL ECO

Recomandari practice


Adoptati un stil de conducere fl exibil

Consumul de energie electrica al vehiculului
depinde foarte mult de numarul de kilometri
parcursi, de stilul dumneavoastra de
conducere si de viteza cu care rulati.
In toate situatiile, adoptati un stil de
conducere fl exibil.

Incercati pe cat posibil sa va incadrati
in zona " Optima
" indicata pe
indicatorul de consum si de generare
de energie: apasati progresiv pedala
de acceleratie, fara sacadari, si aveti
grija, daca permit conditiile, sa rulati cu
o viteza corespunzatoare si moderata.
Recuperati energia
Conducerea cu multa anticipare va
permite sa recuperati energie si sa
sporiti autonomia vehiculului.
Anticipati reducerile de viteza si,
daca permit conditiile, utilizati in mod
prioritar decelerarea si nu franarea,
imediat ce acul indicatorului de
consum si de generare de energie se
pozitioneaza in zona " Incarcare
".
Limitati cauzele consumului excesiv
de carburant
Ca pentru orice vehicul, limitati
incarcatura transportata si reduceti
la minim rezistenta aerodinamica
(geamuri deschise la viteze mai
mari de 50 km/h, bare de acoperis,
portbagaj de acoperis, …).
Utilizarea excesiva a sistemelor de
climatizare si de incalzire, in special
la viteza redusa, poate reduce in mod
considerabil autonomia vehiculului
dumneavoastra. Prin urmare, incercati
sa optimizati utilizarea acestora.

Respectati intervalele de
intretinere recomandate
Verifi cati cu regularitate presiunea
de umfl are a pneurilor si respectati
calendarul operatiilor de intretinere
recomandate de constructor.
