CITROEN BERLINGO ELECTRIC 2017 Ghiduri De Utilizare (in Romanian)

23
INCARCAREA BATERIEI DE TRACTIUNE

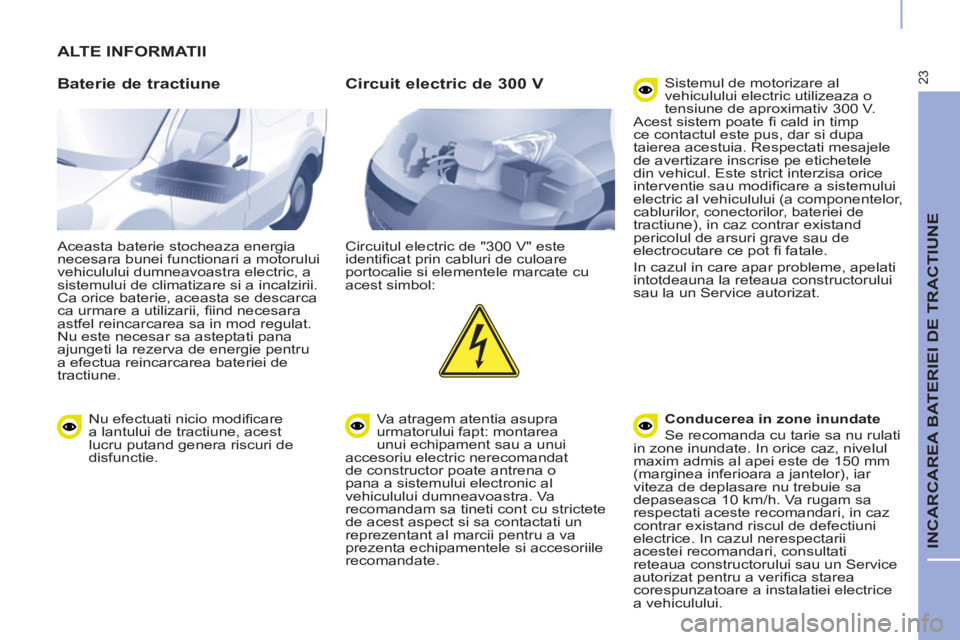

ALTE INFORMATII

Baterie de tractiune

Aceasta baterie stocheaza energia
necesara bunei functionari a motorului
vehiculului dumneavoastra electric, a
sistemului de climatizare si a incalzirii.
Ca orice baterie, aceasta se descarca
ca urmare a utilizarii, fi ind necesara
astfel reincarcarea sa in mod regulat.
Nu este necesar sa asteptati pana
ajungeti la rezerva de energie pentru
a efectua reincarcarea bateriei de
tractiune.

Circuit electric de 300 V

Circuitul electric de "300 V" este
identifi cat prin cabluri de culoare
portocalie si elementele marcate cu
acest simbol:
Va atragem atentia asupra
urmatorului fapt: montarea
unui echipament sau a unui
accesoriu electric nerecomandat
de constructor poate antrena o
pana a sistemului electronic al
vehiculului dumneavoastra. Va
recomandam sa tineti cont cu strictete
de acest aspect si sa contactati un
reprezentant al marcii pentru a va
prezenta echipamentele si accesoriile
recomandate. Sistemul de motorizare al
vehiculului electric utilizeaza o
tensiune de aproximativ 300 V.
Acest sistem poate fi cald in timp
ce contactul este pus, dar si dupa
taierea acestuia. Respectati mesajele
de avertizare inscrise pe etichetele
din vehicul. Este strict interzisa orice
interventie sau modifi care a sistemului
electric al vehiculului (a componentelor,
cablurilor, conectorilor, bateriei de
tractiune), in caz contrar existand
pericolul de arsuri grave sau de
electrocutare ce pot fi fatale.
In cazul in care apar probleme, apelati
intotdeauna la reteaua constructorului
sau la un Service autorizat.

Conducerea in zone inundate

Se recomanda cu tarie sa nu rulati
in zone inundate. In orice caz, nivelul
maxim admis al apei este de 150 mm
(marginea inferioara a jantelor), iar
viteza de deplasare nu trebuie sa
depaseasca 10 km/h. Va rugam sa
respectati aceste recomandari, in caz
contrar existand riscul de defectiuni
electrice. In cazul nerespectarii
acestei recomandari, consultati
reteaua constructorului sau un Service
autorizat pentru a verifi ca starea
corespunzatoare a instalatiei electrice
a vehiculului.

Nu efectuati nicio modifi care
a lantului de tractiune, acest
lucru putand genera riscuri de
disfunctie.

24

In caz de accident sau de impact in
partea de sub vehicul sau asupra
uneia dintre trapele de incarcare
In caz de accident sau de impact in
partea de sub vehicul (de exemplu:
contact cu o borna, un trotuar
suprainaltat sau orice obiect de mobilier
urban) sau in cazul unei lovituri, chiar si
usoare, asupra uneia dintre trapele de
incarcare, acestea pot avea repercursiuni
grave asupra circuitului electric sau
a bateriei de tractiune a vehiculului,
putandu-le deteriora. Asigurati cat
mai urgent verifi carea vehiculului
dumneavoastra de catre reteaua
constructorului sau un Service autorizat.
Nu atingeti niciodata componentele
de "300 V" sau cablurile de culoare
portocalie expuse si vizibile din interiorul
sau din exteriorul vehiculului.
In caz de deteriorare grava a bateriei de
tractiune:


- nu interveniti personal asupra
vehiculului,

- nu atingeti niciodata lichidele
provenite de la bateria de tractiune,
iar in cazul contactului direct cu
aceste produse, clatiti cu apa din
abundenta si consutati medicul cat
mai repede posibil.
Pentru spalarea caroseriei, nu
trebuie sa utilizati o presiune mai
mare de 80 bari.


In caz de incendiu
In caz de incendiu, parasiti
si evacuati imediat vehiculul. Nu
interveniti niciodata personal (pericol
de electrocutare). Contactati imediat si
in mod obligatoriu serviciile de urgenta.
Preveniti-le asupra faptului ca vehiculul
dumneavoastra este electric.


Zgomote emise


In exterior

Conducatorul trebuie sa fi e deosebit
de atent in timpul conducerii vehiculului
electric datorita nivelului redus de
zgomot emis in timpul rularii.

In interior

In timpul functionarii puteti auzi
zgomotele normale, caracteristice
vehiculelor electrice, cum ar fi :


- releele bateriei de tractiune la
pornire,

- pompa de vid in timpul unei franari,

- pneurile sau elementele
aerodinamice ale vehiculului in
timpul rularii.
In cazul unei stationari in panta, se
recomanda sa actionati frana de
parcare inainte de a deplasa maneta
selectorului de viteze in pozitia P
. La
pornire, pot fi resimtite un soc si un
sunet de pocnet, fenomen absolut
normal.
Precautii la spalare
Nu spalati vehiculul in timpul procedurii
de reincarcare a bateriei.
Verifi cati, inainte de orice spalare a
vehiculului, daca trapele de acces si
capacul fi ecarei prize de incarcare sunt
inchise in mod corespunzator.
Pentru a evita deteriorarea
subansamblurilor electrice, este
interzisa in mod categoric spalarea cu
apa la inalta presiune:


- in compartimentul fata,

-
sub sasiu, la nivelul casetelor bateriei.
Pentru o perioada mare de timp

In cazul in care vehiculul dumneavoastra
este imobilizat pentru o perioada de timp
nedefi nita, efectuati o incarcare completa
a bateriei de tractiune la intervale de trei
luni (respectand procedura de incarcare
normala). Inainte de efectuarea acestei
incarcari, asigurati-va ca bateria pentru
accesorii nu este deconectata si nici complet
descarcata. Daca est cazul, consultati
sectiunea "Baterie pentru accesorii" pentru a
o reconecta sau reincarca.


Imobilizarea vehiculului


Masuri de precautie ce trebuie
luate la incarcarea bateriei


- Nu stati in interiorul sau in
apropierea vehiculului.
Mai ales in cazul in care aveti implantat
un pacemaker sau orice alt dispozitiv
medical electric. Pentru informatii
complete asupra ansamblului masurilor
de precautie ce trebuie respectate,
consultati medicul dumneavoastra.


- Nu interveniti niciodata sub capota,
pentru a evita riscurile de raniri
grave.
Pericol de taieturi, deoarece
ventilatorul poate porni in orice
moment. Pericol de arsuri, avand in
vedere ca anumite zone sunt fi erbinti
chiar si dupa o ora de la incheierea
incarcarii bateriei.

25
BATERIE PENTRU ACCESORII

BATERIA PENTRU ACCESORII


Toate celelalte componente electrice
ale vehiculului dumneavoastra sunt
alimentate de la bateria pentru accesorii.
Aceasta este amplasata in compartimentul
din fata si este reincarcata de bateria de
tractiune, in timpul fazelor de functionare
(martor luminos "Pregatit" aprins pe
tabloul de bord) si de reincarcare.
Daca bateria pentru accesorii este
descarcata, nu mai este asigurata
punerea in functiune a motorului si
nu mai poate fi efectuata reincarcarea
bateriei de tractiune.
Se recomanda ca, in cazul unei
opriri prelungite, de peste o luna,
sa deconectati bateria pentru
accesorii. Inainte de a incepe orice interventie:


- deplasati maneta selectorului de
viteze in pozitia P
, taiati contactul,
asigurati-va ca afi sajul central este
stins si vehiculul nu este conectat
la reteaua electrica,

- deschideti capota cu ajutorul
manetei interioare, apoi exterioare,

- fi xati tija de sustinere a capotei,

- scoateti capacul de protectie a
bateriei, pentru a avea acces la
cele doua borne.



Acces la baterie

26

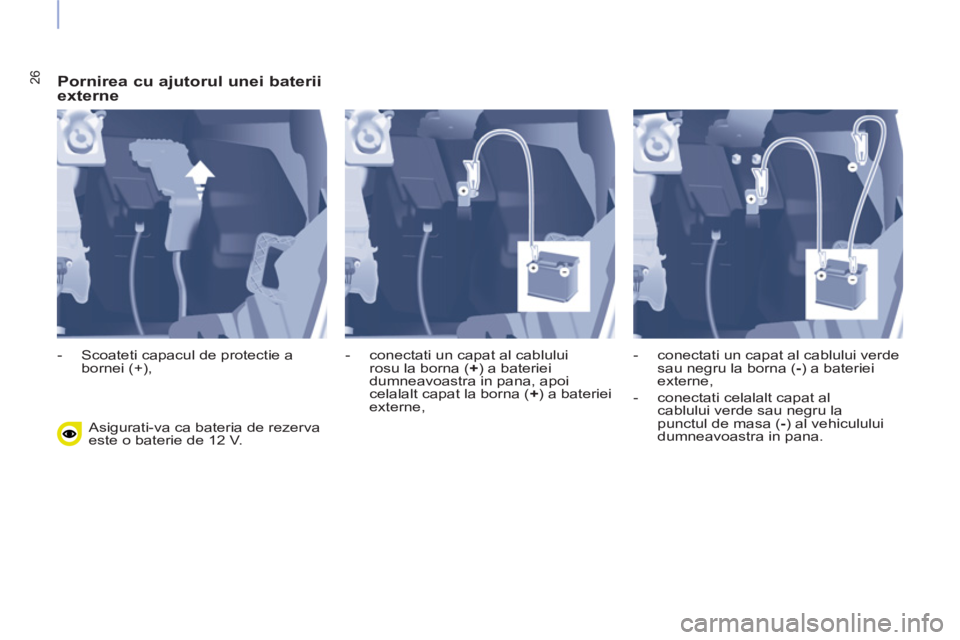

Pornirea cu ajutorul unei baterii
externe
Asigurati-va ca bateria de rezerva
este o baterie de 12 V.

- Scoateti capacul de protectie a
bornei (+),
- conectati un capat al cablului
rosu la borna ( +
) a bateriei
dumneavoastra in pana, apoi
celalalt capat la borna ( +
) a bateriei
externe,
- conectati un capat al cablului verde
sau negru la borna ( -
) a bateriei
externe,

- conectati celalalt capat al
cablului verde sau negru la
punctul de masa ( -
) al vehiculului
dumneavoastra in pana.

27
BATERIE PENTRU ACCESORII


Reincarcarea bateriei cu un
incarcator de baterie
Nu reincarcati bateria fara sa fi
deconectat in mod obligatoriu
papucii de cablu si fara sa fi scos
bateria din compartimentul fata.
Nu deconectati papucii de
cablu atunci cand este aprins
acest martor luminos, nici
atunci cand vehiculul este in
curs de reincarcare.

Inainte de deconectare

Inainte de a deconecta bateria trebuie
sa asteptati 2 minute dupa taierea
contactului.

Dupa reconectare

Dupa orice reconectare a bateriei,
puneti contactul si asteptati 1 minut
inainte de a porni, pentru a permite
initializarea sistemelor electronice.
Totusi, daca dupa aceasta procedura
persista usoare perturbatii, consultati
reteaua constructorului sau un Service
autorizat. Aveti grija sa reinitializati
personal sistemul audio, consultand
capitolul respectiv din documentatia de
bord.

- Demontati elementul de fi xare a
bateriei 1
,

- ridicati capacul de protectie a
bornei ( -
),
- deconectati cablul bornei ( -
),

- ridicati capacul de protectie a
bornei ( +
) 2
,

- slabiti piulita 3
,

- deconectati cablul bornei ( +
),

- scoateti bateria,

- reincarcati bateria, respectand
instructiunile de utilizare furnizate
de producatorul incarcatorului,

- reconectati bateria, incepand cu
cablul bornei ( +
).
Verifi cati starea de curatenie a
bornelor si papucilor de cablu.
Daca acestea sunt acoperite cu
sulfat (depunere de culoare albicioasa
sau verzuie), demontati-le si curatati-le.

28

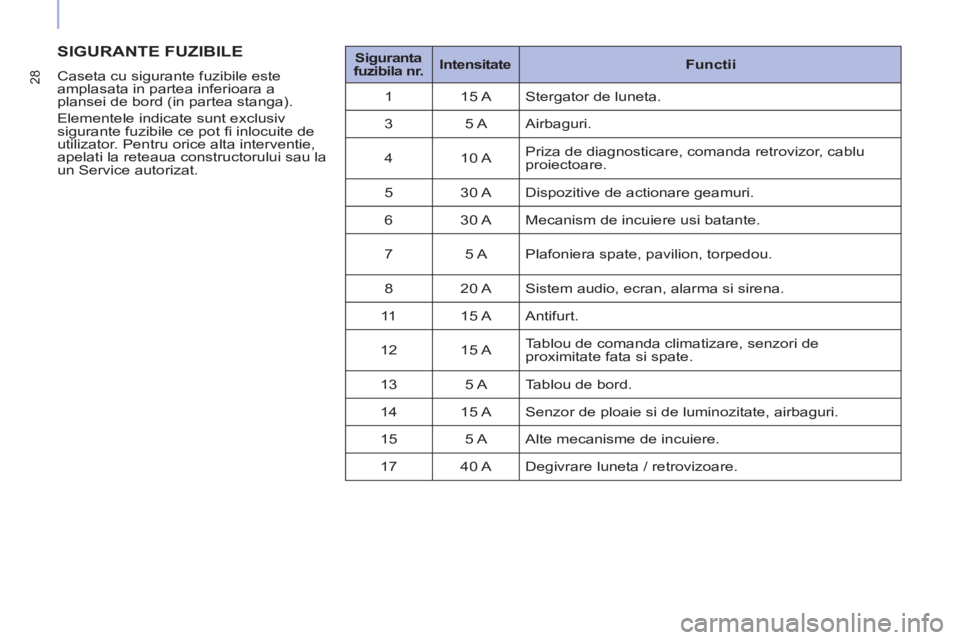

SIGURANTE FUZIBILE


Caseta cu sigurante fuzibile este
amplasata in partea inferioara a
plansei de bord (in partea stanga).
Elementele indicate sunt exclusiv
sigurante fuzibile ce pot fi inlocuite de
utilizator. Pentru orice alta interventie,
apelati la reteaua constructorului sau la
un Service autorizat.
Siguranta
fuzibila nr.

Intensitate

Functii

1 15 A Stergator de luneta.
3 5 A Airbaguri.
4 10 A Priza de diagnosticare, comanda retrovizor, cablu
proiectoare.
5 30 A Dispozitive de actionare geamuri.
6 30 A Mecanism de incuiere usi batante.
7 5 A Plafoniera spate, pavilion, torpedou.
8 20 A Sistem audio, ecran, alarma si sirena.
11 15 A Antifurt.
12 15 A Tablou de comanda climatizare, senzori de
proximitate fata si spate.
13 5 A Tablou de bord.
14 15 A Senzor de ploaie si de luminozitate, airbaguri.
15 5 A Alte mecanisme de incuiere.
17 40 A Degivrare luneta / retrovizoare.

29
SUPLIMENT MOD ELECTRIC

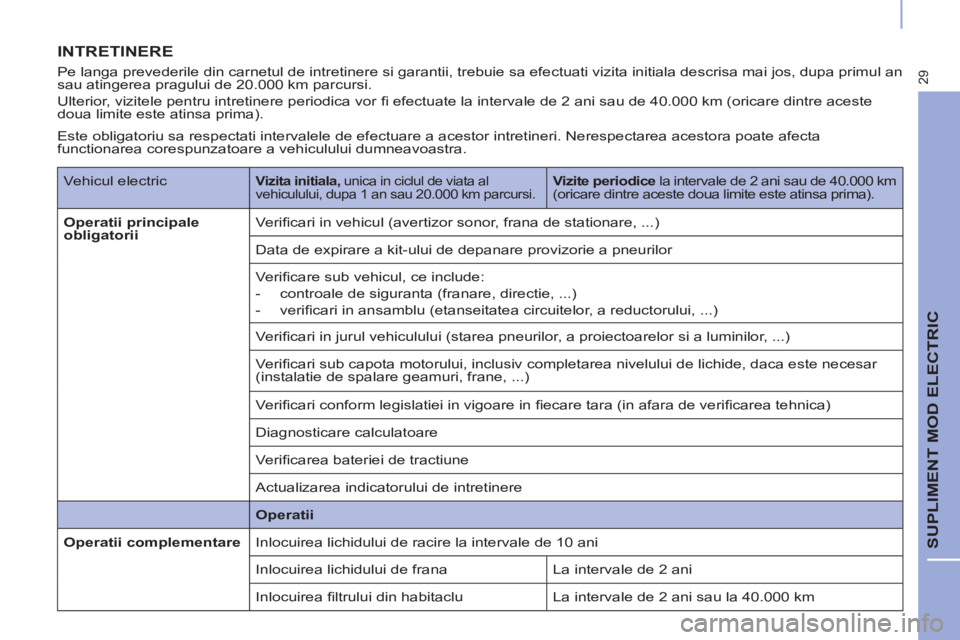

INTRETINERE


Pe langa prevederile din carnetul de intretinere si garantii, trebuie sa efectuati vizita initiala descrisa mai jos, dupa primul an
sau atingerea pragului de 20.000 km parcursi.
Ulterior, vizitele pentru intretinere periodica vor fi efectuate la intervale de 2 ani sau de 40.000 km (oricare dintre aceste
doua limite este atinsa prima).
Vehicul electric


Vizita initiala,
unica in ciclul de viata al
vehiculului, dupa 1 an sau 20.000 km parcursi.
Vizite periodice
la intervale de 2 ani sau de 40.000 km
(oricare dintre aceste doua limite este atinsa prima).

Operatii principale
obligatorii
Verifi cari in vehicul (avertizor sonor, frana de stationare, ...)
Data de expirare a kit-ului de depanare provizorie a pneurilor
Verifi care sub vehicul, ce include:


- controale de siguranta (franare, directie, ...)

- verifi cari in ansamblu (etanseitatea circuitelor, a reductorului, ...)
Verifi cari in jurul vehiculului (starea pneurilor, a proiectoarelor si a luminilor, ...)
Verifi cari sub capota motorului, inclusiv completarea nivelului de lichide, daca este necesar
(instalatie de spalare geamuri, frane, ...)
Verifi cari conform legislatiei in vigoare in fi ecare tara (in afara de verifi carea tehnica)
Diagnosticare calculatoare
Verifi carea bateriei de tractiune
Actualizarea indicatorului de intretinere

Operatii


Operatii complementare
Inlocuirea lichidului de racire la intervale de 10 ani
Inlocuirea lichidului de frana La intervale de 2 ani
Inlocuirea fi ltrului din habitaclu La intervale de 2 ani sau la 40.000 km
Este obligatoriu sa respectati intervalele de efectuare a acestor intretineri. Nerespectarea acestora poate afecta
functionarea corespunzatoare a vehiculului dumneavoastra.

30

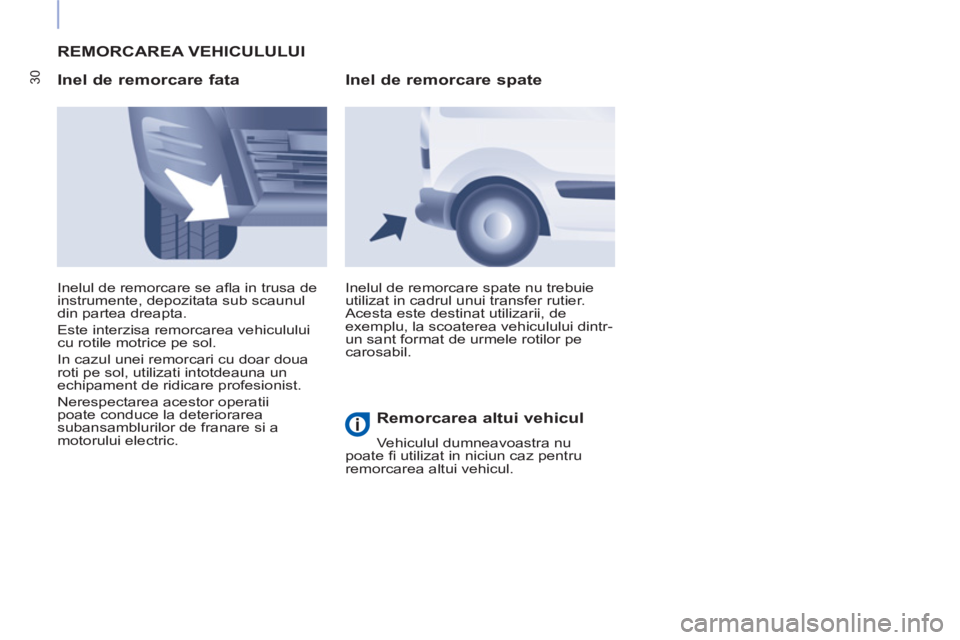

REMORCAREA VEHICULULUI

Inel de remorcare fata

Inelul de remorcare spate nu trebuie
utilizat in cadrul unui transfer rutier.
Acesta este destinat utilizarii, de
exemplu, la scoaterea vehiculului dintr-
un sant format de urmele rotilor pe
carosabil. Inelul de remorcare se afl a in trusa de
instrumente, depozitata sub scaunul
din partea dreapta.
Este interzisa remorcarea vehiculului
cu rotile motrice pe sol.
In cazul unei remorcari cu doar doua
roti pe sol, utilizati intotdeauna un
echipament de ridicare profesionist.
Nerespectarea acestor operatii
poate conduce la deteriorarea
subansamblurilor de franare si a
motorului electric.


Inel de remorcare spate

Remorcarea altui vehicul

Vehiculul dumneavoastra nu
poate fi utilizat in niciun caz pentru
remorcarea altui vehicul.

31
SUPLIMENT MOD ELECTRIC

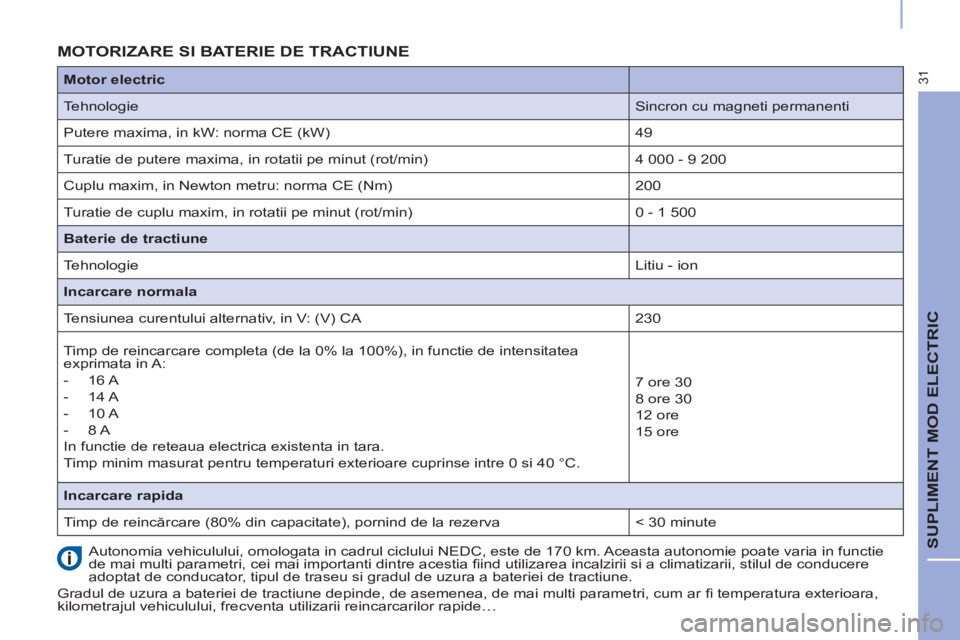

MOTORIZARE SI BATERIE DE TRACTIUNE

Autonomia vehiculului, omologata in cadrul ciclului NEDC, este de 170 km. Aceasta autonomie poate varia in functie
de mai multi parametri, cei mai importanti dintre acestia fi ind utilizarea incalzirii si a climatizarii, stilul de conducere
adoptat de conducator, tipul de traseu si gradul de uzura a bateriei de tractiune.
Gradul de uzura a bateriei de tractiune depinde, de asemenea, de mai multi parametri, cum ar fi temperatura exterioara,
kilometrajul vehiculului, frecventa utilizarii reincarcarilor rapide…
Motor electric



Tehnologie
Sincron cu magneti permanenti
Putere maxima, in kW: norma CE (kW)
49
Turatie de putere maxima, in rotatii pe minut (rot/min)
4 000 - 9 200
Cuplu maxim, in Newton metru: norma CE (Nm)
200
Turatie de cuplu maxim, in rotatii pe minut (rot/min)
0 - 1 500

Baterie de tractiune



Tehnologie
Litiu - ion

Incarcare normala

Tensiunea curentului alternativ, in V: (V) CA
230
Timp de reincarcare completa (de la 0% la 100%), in functie de intensitatea
exprimata in A:


- 16 A

- 14 A

- 10 A

- 8 A
In functie de reteaua electrica existenta in tara.
Timp minim masurat pentru temperaturi exterioare cuprinse intre 0 si 40 °C.
7 ore 30
8 ore 30
12 ore
15 ore

Incarcare rapida

Timp de reincărcare (80% din capacitate), pornind de la rezerva
< 30 minute

32

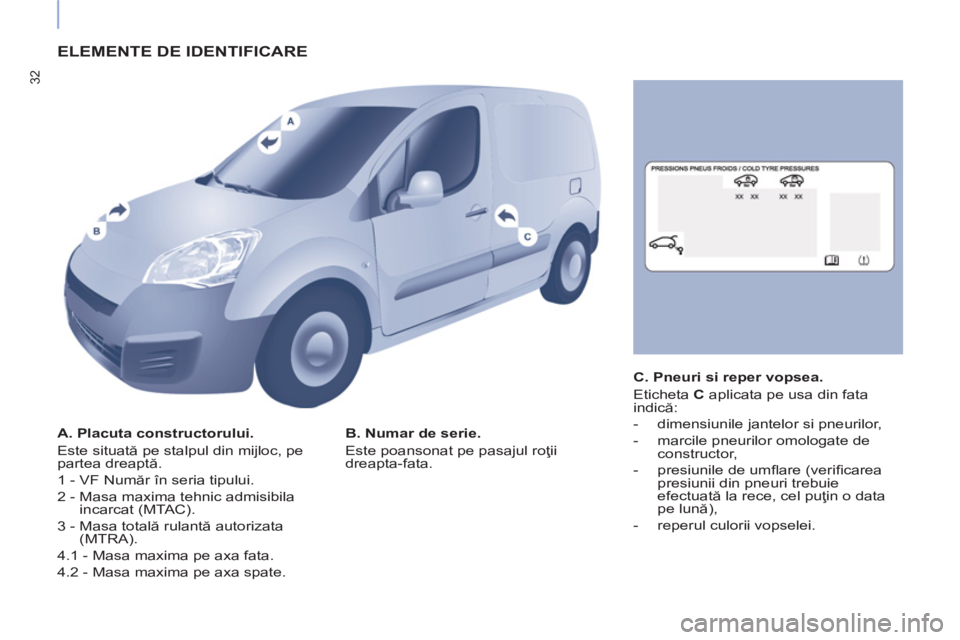

ELEMENTE DE IDENTIFICARE


A. Placuta constructorului.
Este situată pe stalpul din mijloc, pe
partea dreaptă.
1 - VF Număr în seria tipului.
2 - Masa maxima tehnic admisibila
incarcat (MTAC).
3 - Masa totală rulantă autorizata
(MTRA).
4.1 - Masa maxima pe axa fata.
4.2 - Masa maxima pe axa spate.
B. Numar de serie.
Este poansonat pe pasajul roţii
dreapta-fata.
C. Pneuri si reper vopsea.
Eticheta C
aplicata pe usa din fata
indică:


- dimensiunile jantelor si pneurilor,

- marcile pneurilor omologate de
constructor,

- presiunile de umfl are (verifi carea
presiunii din pneuri trebuie
efectuată la rece, cel puţin o data
pe lună),

- reperul culorii vopselei.
