CITROEN BERLINGO ELECTRIC 2017 Instructieboekjes (in Dutch)

01-15 Gedrukt in de EU
Néerlandais

CRÉATIVE TECHNOLOGIE
2015 – DOCUMENTATION DE BORD4Dconcept
Diadeis
Seenk
Interak
15BEL.0670
Néerlandais

INSTRUCTIEBOEKJE - AANVULLING

1

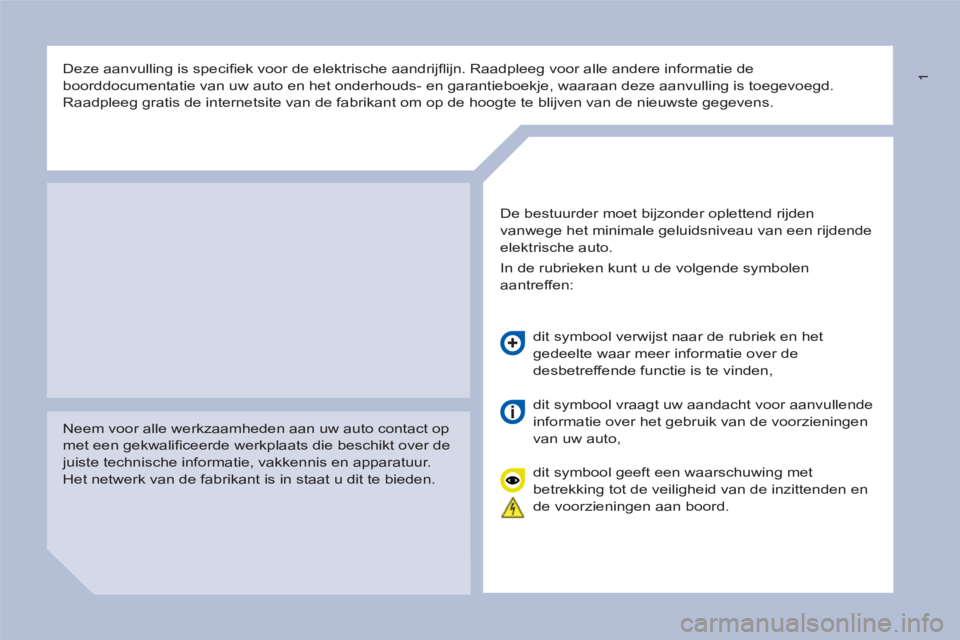

Deze aanvulling is specifi ek voor de elektrische aandrijfl ijn. Raadpleeg voor alle andere informatie de
boorddocumentatie van uw auto en het onderhouds- en garantieboekje, waaraan deze aanvulling is toegevoegd.
Raadpleeg gratis de internetsite van de fabrikant om op de hoogte te blijven van de nieuwste gegevens.

Neem voor alle werkzaamheden aan uw auto contact op
met een gekwalifi ceerde werkplaats die beschikt over de
juiste technische informatie, vakkennis en apparatuur.
Het netwerk van de fabrikant is in staat u dit te bieden.
De bestuurder moet bijzonder oplettend rijden
vanwege het minimale geluidsniveau van een rijdende
elektrische auto.
In de rubrieken kunt u de volgende symbolen
aantreffen:
dit symbool verwijst naar de rubriek en het
gedeelte waar meer informatie over de
desbetreffende functie is te vinden,
dit symbool vraagt uw aandacht voor aanvullende
informatie over het gebruik van de voorzieningen
van uw auto,
dit symbool geeft een waarschuwing met
betrekking tot de veiligheid van de inzittenden en
de voorzieningen aan boord.

2

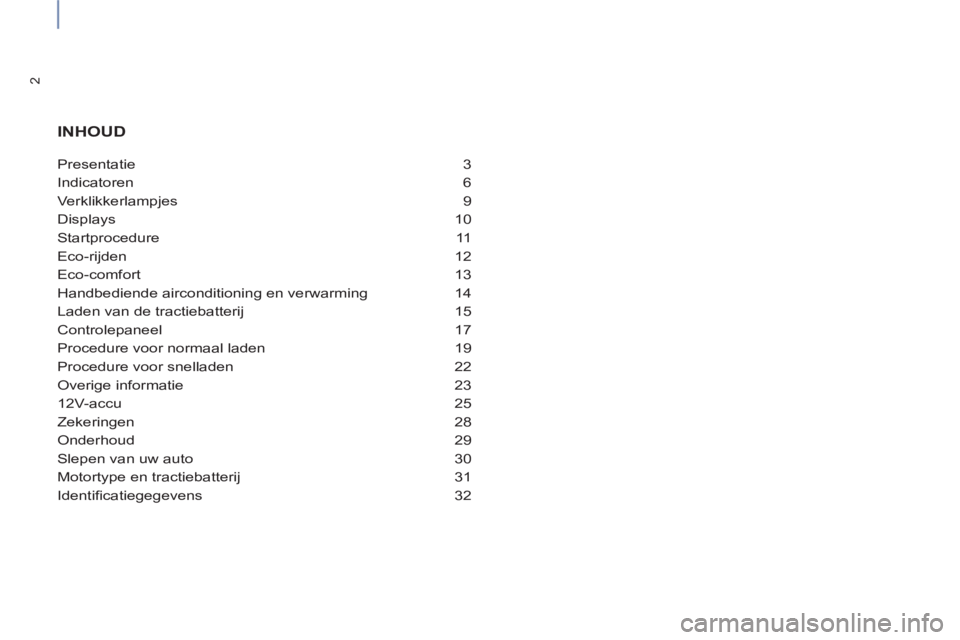

Presentatie 3
Indicatoren 6
Verklikkerlampjes 9
Displays 10
Startprocedure 11
Eco-rijden 12
Eco-comfort 13
Handbediende airconditioning en verwarming 14
Laden van de tractiebatterij 15
Controlepaneel 17
Procedure voor normaal laden 19
Procedure voor snelladen 22
Overige informatie 23
12V-accu 25
Zekeringen 28
Onderhoud 29
Slepen van uw auto 30
Motortype en tractiebatterij 31
Identifi catiegegevens 32

INHOUD

3

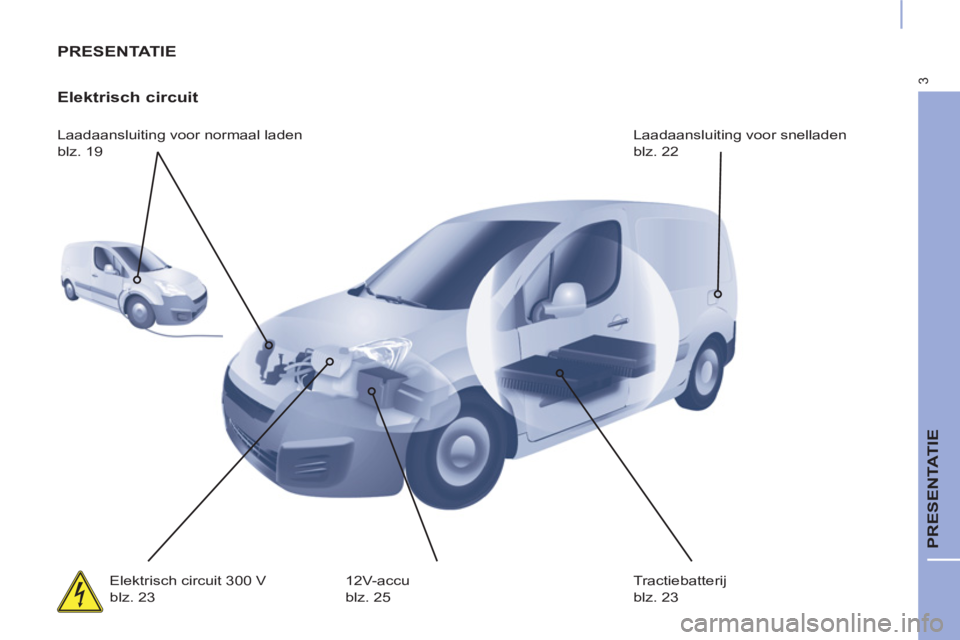

PRESENTATIE

PRESENTATIE

Elektrisch circuit

Laadaansluiting voor normaal laden
blz. 19 Laadaansluiting voor snelladen
blz. 22
Elektrisch circuit 300 V
blz. 23 12V-accu
blz. 25 Tractiebatterij
blz. 23

4

Cockpit

Instrumentenpaneel
blz. 5 Keuzeschakelaar
blz. 11
Displays
blz.10

5
COCKPIT

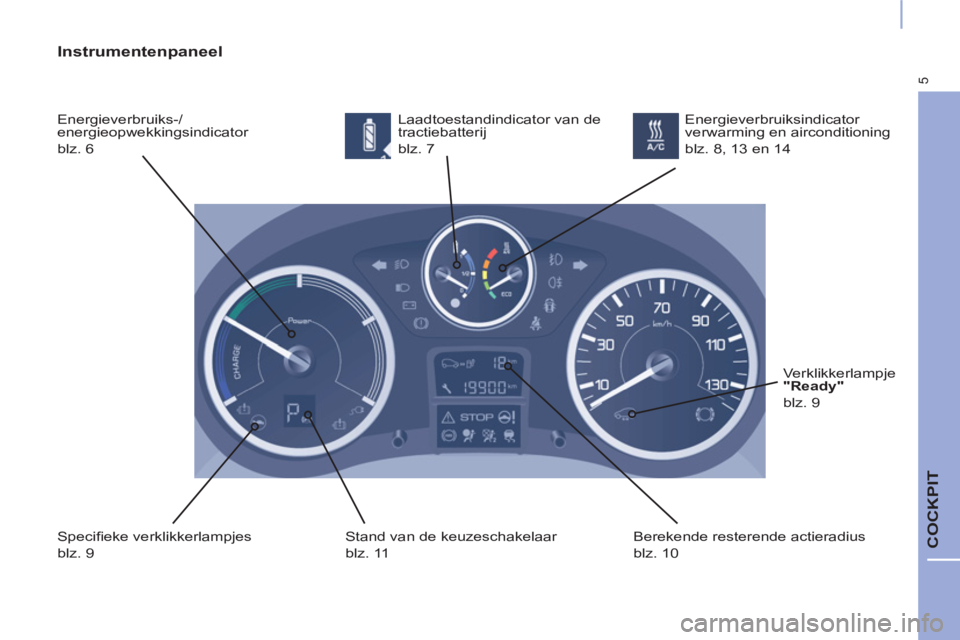

Instrumentenpaneel

Energieverbruiks-/
energieopwekkingsindicator
blz. 6 Laadtoestandindicator van de
tractiebatterij
blz. 7
Specifi eke verklikkerlampjes
blz. 9 Stand van de keuzeschakelaar
blz. 11 Berekende resterende actieradius
blz. 10 Energieverbruiksindicator
verwarming en airconditioning
blz. 8, 13 en 14
Verklikkerlampje
"Ready"

blz. 9

6
INDICATOREN

Tractiebatterij - Energieverbruiks-/energieopwekkingsindicator


Neutrale stand
Als u het contact aanzet, verbruikt
de auto geen energie en wordt er
ook geen energie opgewekt door de
elektrische aandrijfl ijn: de wijzer slaat
even uit en keert dan terug naar de
neutrale stand.

Als de motor en het contact zijn
afgezet, wordt bij het openen
van het bestuurdersportier
de energieverbruiksindicator
geactiveerd waarbij de wijzer zich
naar de neutrale stand verplaatst. De wijzer slaat naar rechts uit. Hoe
meer energie de aandrijfl ijn verbruikt,
hoe meer de wijzer naar rechts uitslaat.
Energieverbruik
De wijzer slaat naar links uit. Hoe
meer de tractiebatterij tijdens het vaart
minderen en remmen wordt opgeladen,
hoe meer de wijzer naar links uitslaat.

Zone "Charge" De wijzer staat in dit gedeelte als
de auto weinig elektrische energie
verbruikt zodat de actieradius wordt
geoptimaliseerd.


"Optimale" zone
