CITROEN BERLINGO ELECTRIC 2017 Instructieboekjes (in Dutch)

7
COCKPIT

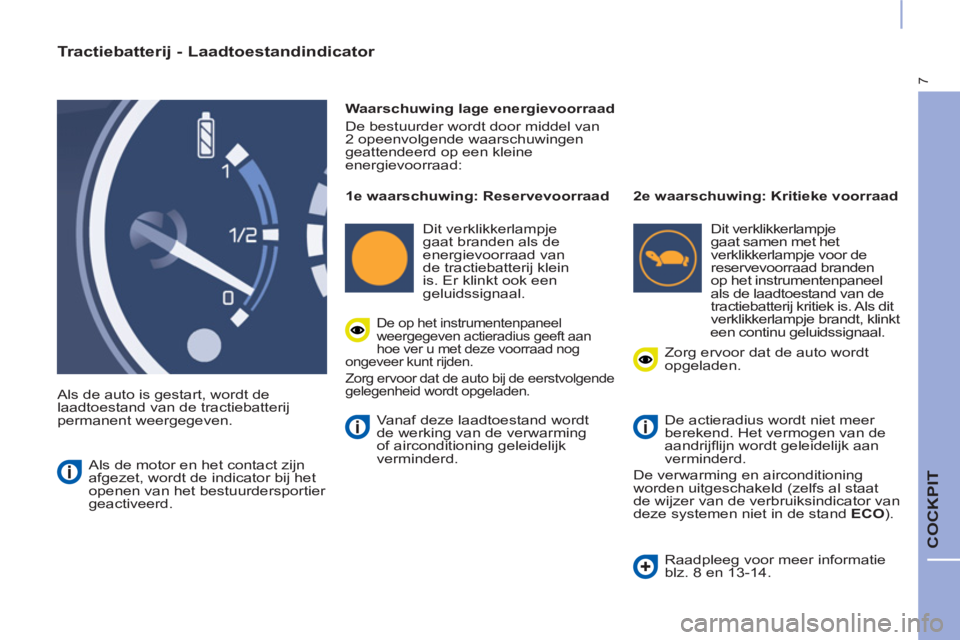

Tractiebatterij - Laadtoestandindicator

Als de auto is gestart, wordt de
laadtoestand van de tractiebatterij
permanent weergegeven.
Waarschuwing lage energievoorraad
De bestuurder wordt door middel van
2 opeenvolgende waarschuwingen
geattendeerd op een kleine
energievoorraad:
Als de motor en het contact zijn
afgezet, wordt de indicator bij het
openen van het bestuurdersportier
geactiveerd.
1e waarschuwing: Reservevoorraad

Dit verklikkerlampje
gaat branden als de
energievoorraad van
de tractiebatterij klein
is. Er klinkt ook een
geluidssignaal.
2e waarschuwing: Kritieke voorraad

Dit verklikkerlampje
gaat samen met het
verklikkerlampje voor de
reservevoorraad branden
op het instrumentenpaneel
als de laadtoestand van de
tractiebatterij kritiek is. Als dit
verklikkerlampje brandt, klinkt
een continu geluidssignaal.
De op het instrumentenpaneel
weergegeven actieradius geeft aan
hoe ver u met deze voorraad nog
ongeveer kunt rijden.
Zorg ervoor dat de auto bij de eerstvolgende
gelegenheid wordt opgeladen.
Zorg ervoor dat de auto wordt
opgeladen.
De actieradius wordt niet meer
berekend. Het vermogen van de
aandrijfl ijn wordt geleidelijk aan
verminderd.
De verwarming en airconditioning
worden uitgeschakeld (zelfs al staat
de wijzer van de verbruiksindicator van
deze systemen niet in de stand ECO
). Vanaf deze laadtoestand wordt
de werking van de verwarming
of airconditioning geleidelijk
verminderd.
Raadpleeg voor meer informatie
blz. 8 en 13-14.

8

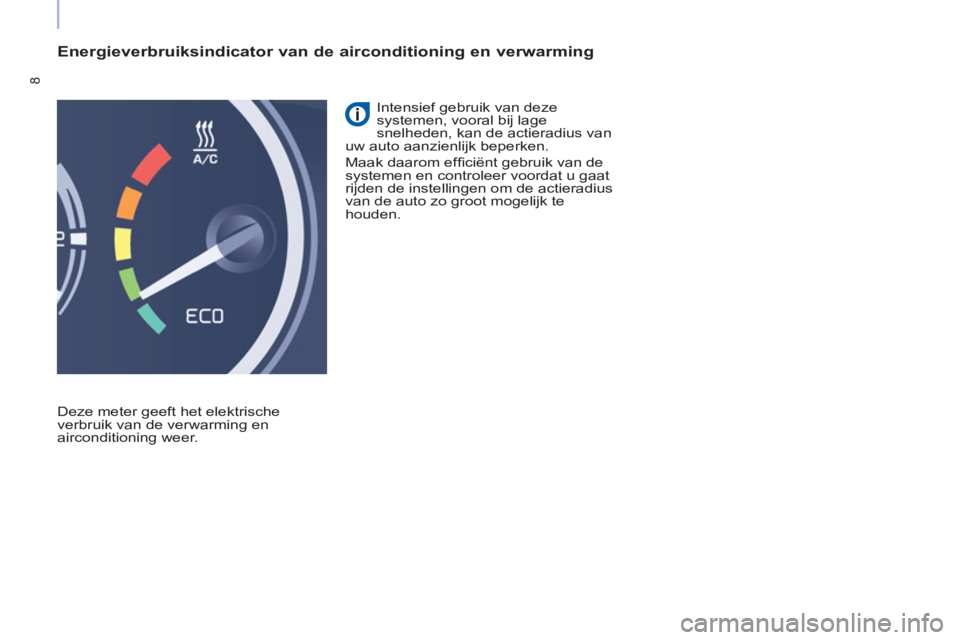

Energieverbruiksindicator van de airconditioning en verwarming

Deze meter geeft het elektrische
verbruik van de verwarming en
airconditioning weer. Intensief gebruik van deze
systemen, vooral bij lage
snelheden, kan de actieradius van
uw auto aanzienlijk beperken.
Maak daarom effi ciënt gebruik van de
systemen en controleer voordat u gaat
rijden de instellingen om de actieradius
van de auto zo groot mogelijk te
houden.

9
COCKPIT

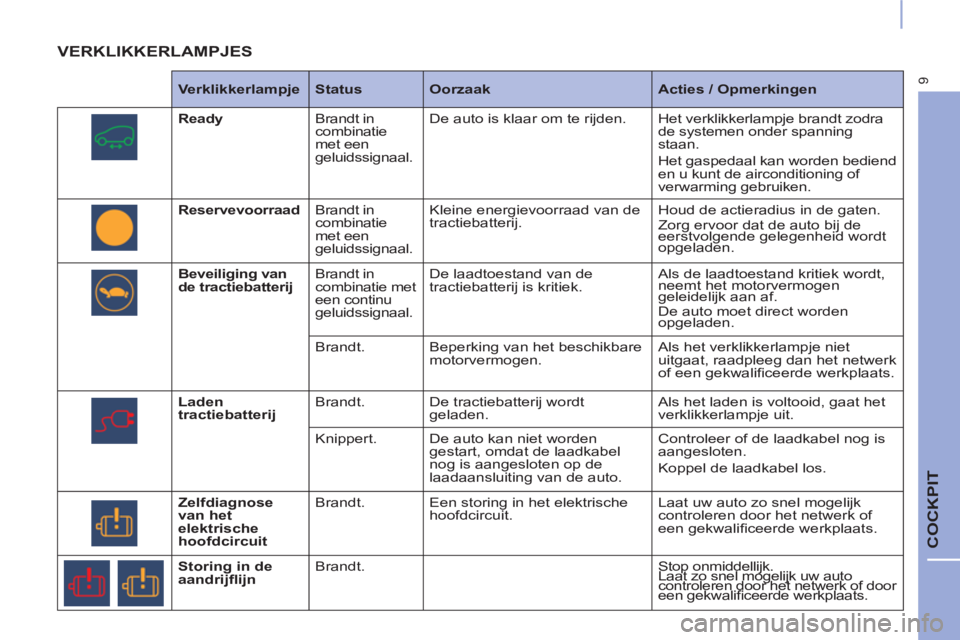

VERKLIKKERLAMPJES


Verklikkerlampje

Status

Oorzaak

Acties / Opmerkingen


Ready Brandt in
combinatie
met een
geluidssignaal. De auto is klaar om te rijden. Het verklikkerlampje brandt zodra
de systemen onder spanning
staan.
Het gaspedaal kan worden bediend
en u kunt de airconditioning of
verwarming gebruiken.

Reservevoorraad
Brandt in
combinatie
met een
geluidssignaal. Kleine energievoorraad van de
tractiebatterij. Houd de actieradius in de gaten.
Zorg ervoor dat de auto bij de
eerstvolgende gelegenheid wordt
opgeladen.

Beveiliging van
de tractiebatterij Brandt in
combinatie met
een continu
geluidssignaal. De laadtoestand van de
tractiebatterij is kritiek. Als de laadtoestand kritiek wordt,
neemt het motorvermogen
geleidelijk aan af.
De auto moet direct worden
opgeladen.
Brandt. Beperking van het beschikbare
motorvermogen. Als het verklikkerlampje niet
uitgaat, raadpleeg dan het netwerk
of een gekwalifi ceerde werkplaats.

Laden
tractiebatterij
Brandt. De tractiebatterij wordt
geladen. Als het laden is voltooid, gaat het
verklikkerlampje uit.
Knippert. De auto kan niet worden
gestart, omdat de laadkabel
nog is aangesloten op de
laadaansluiting van de auto. Controleer of de laadkabel nog is
aangesloten.
Koppel de laadkabel los.

Zelfdiagnose
van het
elektrische
hoofdcircuit
Brandt. Een storing in het elektrische
hoofdcircuit. Laat uw auto zo snel mogelijk
controleren door het netwerk of
een gekwalifi ceerde werkplaats.

Storing in de
aandrijfl ijn
Brandt.


Stop onmiddellijk.
Laat zo snel mogelijk uw auto
controleren door het netwerk of door
een gekwalifi ceerde werkplaats.

10
DISPLAYS

Scherm (volgens
uitrustingsniveau)
Druk herhaaldelijk op de toets op het
uiteinde van de ruitenwisserschakelaar
om de verschillende gegevens van de
boordcomputer achtereenvolgend weer
te geven, afhankelijk van het scherm.

Instellen van de eenheden
Actieradius
Weergegeven informatie:


- de berekende resterende
actieradius,

- de extra actieradius die ontstaat
door de stand ECO
te selecteren
op het bedieningspaneel van de
verwarming/airconditioning,

- de extra actieradius die
ontstaat door de verwarming en
airconditioning uit te schakelen.

Weergegeven informatie:


- dagteller (keuzemogelijkheid voor
traject 1 of 2),

- gemiddeld energieverbruik van de
tractiebatterij (per 100 km),

- wagensnelheid.


Traject (1 en 2)
Op dit display ziet u het aantal
kilometers dat u nog kunt rijden
totdat de tractiebatterij moet worden
opgeladen.


Instrumentenpaneel

11
COCKPIT

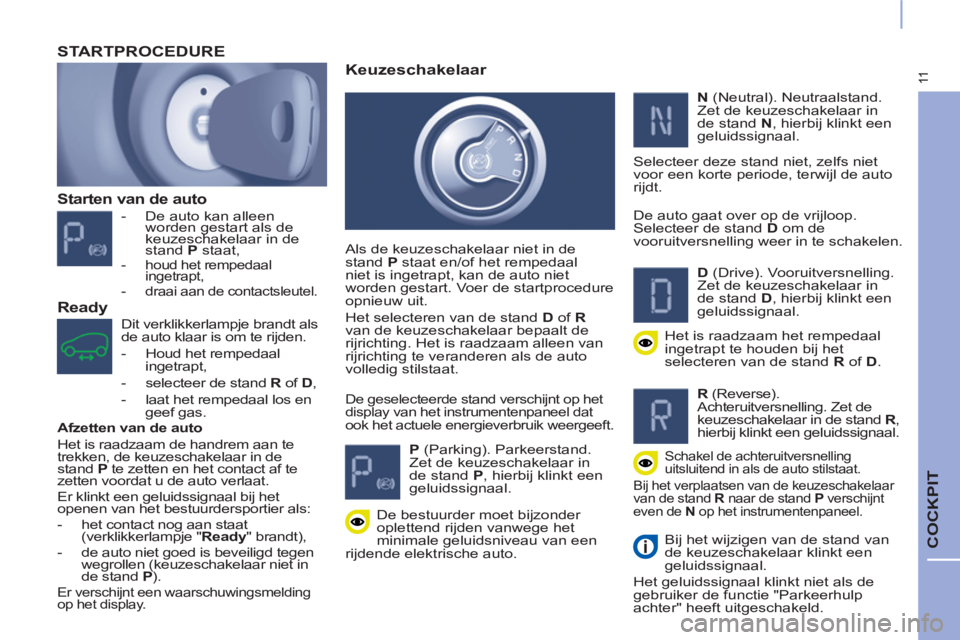

Starten van de auto



- De auto kan alleen
worden gestart als de
keuzeschakelaar in de
stand P
staat,


- houd het rempedaal
ingetrapt,

- draai aan de contactsleutel.


STARTPROCEDURE

Dit verklikkerlampje brandt als
de auto klaar is om te rijden.


- Houd het rempedaal
ingetrapt,

- selecteer de stand R
of D
,

- laat het rempedaal los en
geef gas.

De geselecteerde stand verschijnt op het
display van het instrumentenpaneel dat
ook het actuele energieverbruik weergeeft.


Keuzeschakelaar


Als de keuzeschakelaar niet in de
stand P
staat en/of het rempedaal
niet is ingetrapt, kan de auto niet
worden gestart. Voer de startprocedure
opnieuw uit.
Het selecteren van de stand D
of R

van de keuzeschakelaar bepaalt de
rijrichting. Het is raadzaam alleen van
rijrichting te veranderen als de auto
volledig stilstaat.


P
(Parking). Parkeerstand.
Zet de keuzeschakelaar in
de stand P
, hierbij klinkt een
geluidssignaal.

N
(Neutral). Neutraalstand.
Zet de keuzeschakelaar in
de stand N
, hierbij klinkt een
geluidssignaal.
Selecteer deze stand niet, zelfs niet
voor een korte periode, terwijl de auto
rijdt.
De auto gaat over op de vrijloop.
Selecteer de stand D
om de
vooruitversnelling weer in te schakelen.


D
(Drive). Vooruitversnelling.
Zet de keuzeschakelaar in
de stand D
, hierbij klinkt een
geluidssignaal.

Het is raadzaam het rempedaal
ingetrapt te houden bij het
selecteren van de stand R
of D
.


R
(Reverse).
Achteruitversnelling. Zet de
keuzeschakelaar in de stand R
,
hierbij klinkt een geluidssignaal.


Schakel de achteruitversnelling
uitsluitend in als de auto stilstaat.
Bij het verplaatsen van de keuzeschakelaar
van de stand R
naar de stand P
verschijnt
even de N
op het instrumentenpaneel.


Bij het wijzigen van de stand van
de keuzeschakelaar klinkt een
geluidssignaal.
Het geluidssignaal klinkt niet als de
gebruiker de functie "Parkeerhulp
achter" heeft uitgeschakeld.

De bestuurder moet bijzonder
oplettend rijden vanwege het
minimale geluidsniveau van een
rijdende elektrische auto.


Ready


Afzetten van de auto
Het is raadzaam de handrem aan te
trekken, de keuzeschakelaar in de
stand P
te zetten en het contact af te
zetten voordat u de auto verlaat.
Er klinkt een geluidssignaal bij het
openen van het bestuurdersportier als:


- het contact nog aan staat
(verklikkerlampje " Ready
" brandt),

- de auto niet goed is beveiligd tegen
wegrollen (keuzeschakelaar niet in
de stand P
).
Er verschijnt een waarschuwingsmelding
op het display.

12

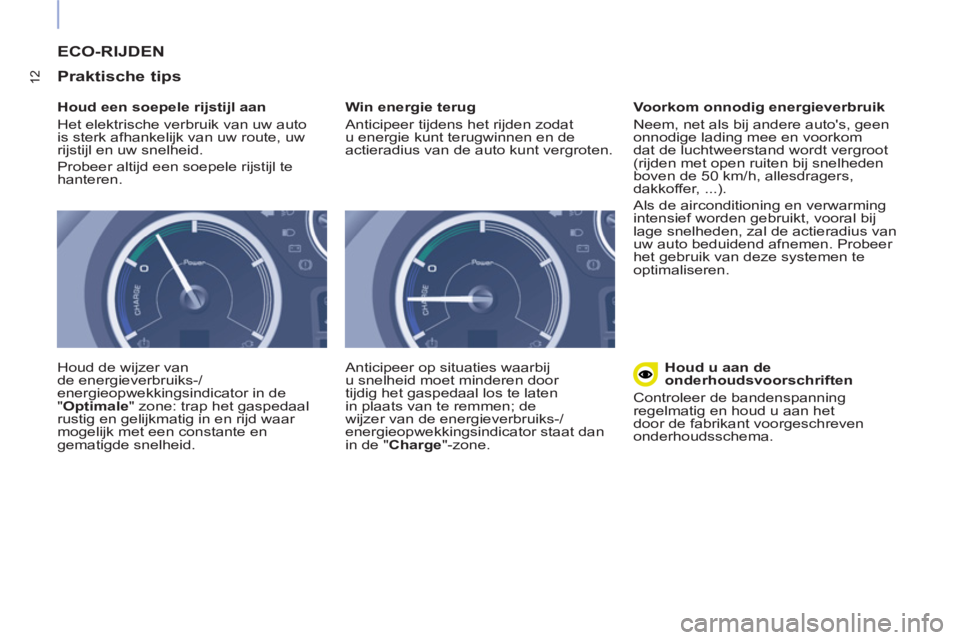

ECO-RIJDEN

Praktische tips


Houd een soepele rijstijl aan
Het elektrische verbruik van uw auto
is sterk afhankelijk van uw route, uw
rijstijl en uw snelheid.
Probeer altijd een soepele rijstijl te
hanteren.
Houd de wijzer van
de energieverbruiks-/
energieopwekkingsindicator in de
" Optimale
" zone: trap het gaspedaal
rustig en gelijkmatig in en rijd waar
mogelijk met een constante en
gematigde snelheid.
Win energie terug
Anticipeer tijdens het rijden zodat
u energie kunt terugwinnen en de
actieradius van de auto kunt vergroten.
Anticipeer op situaties waarbij
u snelheid moet minderen door
tijdig het gaspedaal los te laten
in plaats van te remmen; de
wijzer van de energieverbruiks-/
energieopwekkingsindicator staat dan
in de " Charge
"-zone.
Voorkom onnodig energieverbruik
Neem, net als bij andere auto's, geen
onnodige lading mee en voorkom
dat de luchtweerstand wordt vergroot
(rijden met open ruiten bij snelheden
boven de 50 km/h, allesdragers,
dakkoffer, ...).
Als de airconditioning en verwarming
intensief worden gebruikt, vooral bij
lage snelheden, zal de actieradius van
uw auto beduidend afnemen. Probeer
het gebruik van deze systemen te
optimaliseren.

Houd u aan de
onderhoudsvoorschriften
Controleer de bandenspanning
regelmatig en houd u aan het
door de fabrikant voorgeschreven
onderhoudsschema.

13

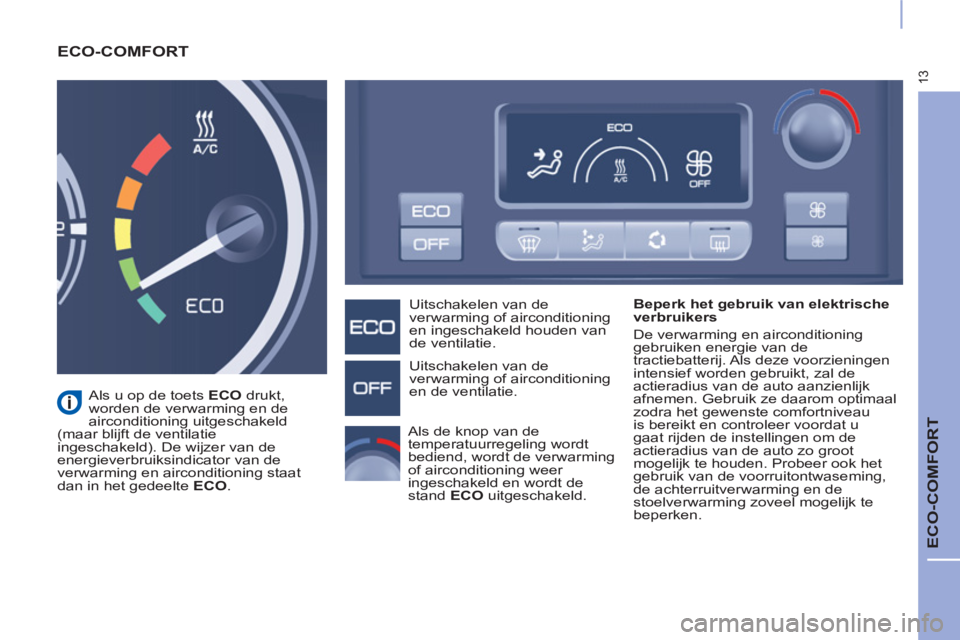

ECO-COMFORT

ECO-COMFORT


Beperk het gebruik van elektrische
verbruikers
De verwarming en airconditioning
gebruiken energie van de
tractiebatterij. Als deze voorzieningen
intensief worden gebruikt, zal de
actieradius van de auto aanzienlijk
afnemen. Gebruik ze daarom optimaal
zodra het gewenste comfortniveau
is bereikt en controleer voordat u
gaat rijden de instellingen om de
actieradius van de auto zo groot
mogelijk te houden. Probeer ook het
gebruik van de voorruitontwaseming,
de achterruitverwarming en de
stoelverwarming zoveel mogelijk te
beperken.
Uitschakelen van de
verwarming of airconditioning
en ingeschakeld houden van
de ventilatie.
Uitschakelen van de
verwarming of airconditioning
en de ventilatie.

Als u op de toets ECO
drukt,
worden de verwarming en de
airconditioning uitgeschakeld
(maar blijft de ventilatie
ingeschakeld). De wijzer van de
energieverbruiksindicator van de
verwarming en airconditioning staat
dan in het gedeelte ECO
.
Als de knop van de
temperatuurregeling wordt
bediend, wordt de verwarming
of airconditioning weer
ingeschakeld en wordt de
stand ECO
uitgeschakeld.

14

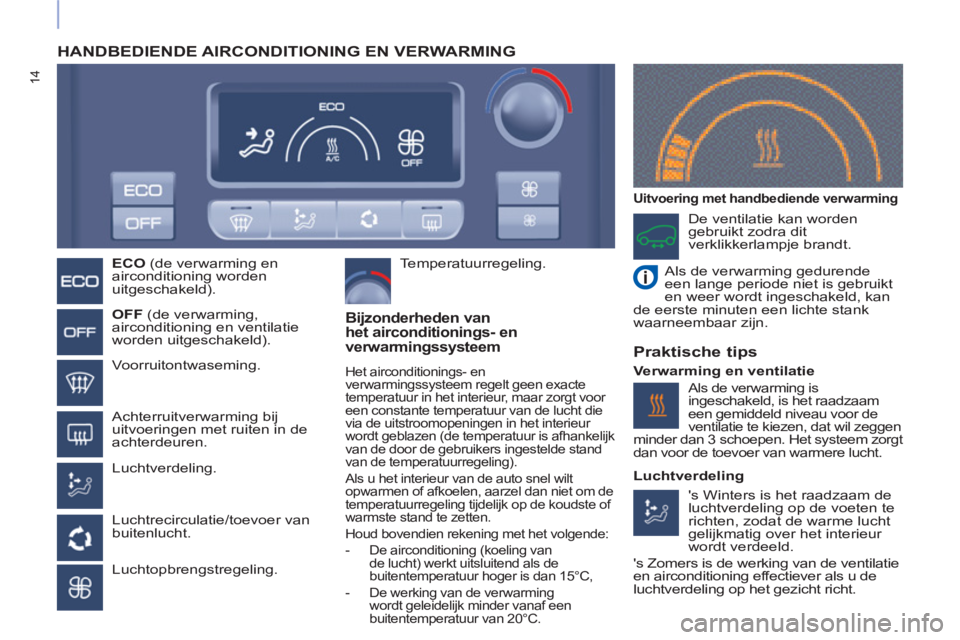

HANDBEDIENDE AIRCONDITIONING EN VERWARMING



ECO
(de verwarming en
airconditioning worden
uitgeschakeld).


OFF
(de verwarming,
airconditioning en ventilatie
worden uitgeschakeld).

Voorruitontwaseming.

Achterruitverwarming bij
uitvoeringen met ruiten in de
achterdeuren.

Luchtverdeling.

Luchtrecirculatie/toevoer van
buitenlucht.

Luchtopbrengstregeling.
Temperatuurregeling.

De ventilatie kan worden
gebruikt zodra dit
verklikkerlampje brandt.

Als de verwarming gedurende
een lange periode niet is gebruikt
en weer wordt ingeschakeld, kan
de eerste minuten een lichte stank
waarneembaar zijn.



Bijzonderheden van
het airconditionings- en
verwarmingssysteem
Het airconditionings- en
verwarmingssysteem regelt geen exacte
temperatuur in het interieur, maar zorgt voor
een constante temperatuur van de lucht die
via de uitstroomopeningen in het interieur
wordt geblazen (de temperatuur is afhankelijk
van de door de gebruikers ingestelde stand
van de temperatuurregeling).
Als u het interieur van de auto snel wilt
opwarmen of afkoelen, aarzel dan niet om de
temperatuurregeling tijdelijk op de koudste of
warmste stand te zetten.
Houd bovendien rekening met het volgende:


- De airconditioning (koeling van
de lucht) werkt uitsluitend als de
buitentemperatuur hoger is dan 15°C,

- De werking van de verwarming
wordt geleidelijk minder vanaf een
buitentemperatuur van 20°C.




Uitvoering met handbediende verwarming


Praktische tips


Verwarming en ventilatie
's Winters is het raadzaam de
luchtverdeling op de voeten te
richten, zodat de warme lucht
gelijkmatig over het interieur
wordt verdeeld.
's Zomers is de werking van de ventilatie
en airconditioning effectiever als u de
luchtverdeling op het gezicht richt.


Als de verwarming is
ingeschakeld, is het raadzaam
een gemiddeld niveau voor de
ventilatie te kiezen, dat wil zeggen
minder dan 3 schoepen. Het systeem zorgt
dan voor de toevoer van warmere lucht.


Luchtverdeling

15

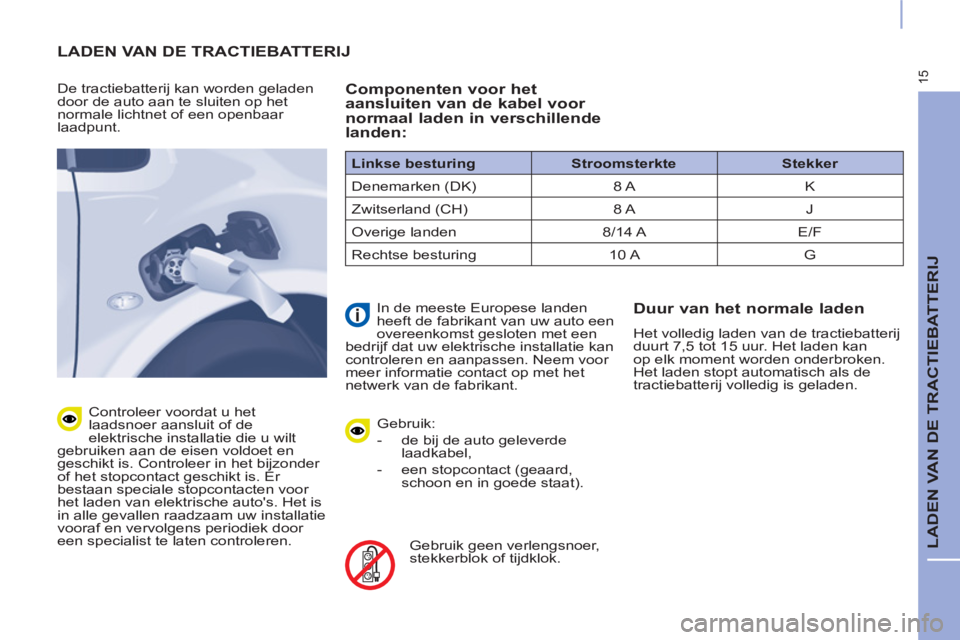

LADEN VAN DE TRACTIEBATTERIJ

LADEN VAN DE TRACTIEBATTERIJ


De tractiebatterij kan worden geladen
door de auto aan te sluiten op het
normale lichtnet of een openbaar
laadpunt.

Controleer voordat u het
laadsnoer aansluit of de
elektrische installatie die u wilt
gebruiken aan de eisen voldoet en
geschikt is. Controleer in het bijzonder
of het stopcontact geschikt is. Er
bestaan speciale stopcontacten voor
het laden van elektrische auto's. Het is
in alle gevallen raadzaam uw installatie
vooraf en vervolgens periodiek door
een specialist te laten controleren.


Componenten voor het
aansluiten van de kabel voor
normaal laden in verschillende
landen:

Gebruik:


- de bij de auto geleverde
laadkabel,

- een stopcontact (geaard,
schoon en in goede staat).


Gebruik geen verlengsnoer,
stekkerblok of tijdklok.

In de meeste Europese landen
heeft de fabrikant van uw auto een
overeenkomst gesloten met een
bedrijf dat uw elektrische installatie kan
controleren en aanpassen. Neem voor
meer informatie contact op met het
netwerk van de fabrikant.


Duur van het normale laden

Het volledig laden van de tractiebatterij
duurt 7,5 tot 15 uur. Het laden kan
op elk moment worden onderbroken.
Het laden stopt automatisch als de
tractiebatterij volledig is geladen.
Linkse besturing

Stroomsterkte

Stekker

Denemarken (DK) 8 A K
Zwitserland (CH) 8 A J
Overige landen 8/14 A E/F
Rechtse besturing 10 A G

16

Normaal stopcontact

Aansluiting "mode 3 - Type 2"

Aansluiting "mode 3 - Type 3"


Kabel "mode 2"

(geleverd bij uw auto)
Kabel "mode 3 - Type 2"

(verkocht als accessoire)
Kabel "mode 3 - Type 3"

(verkocht als accessoire)

Kabels voor normaal laden

Voor elektrische installaties van gebouwen gelden geen internationale normen. Controleer daarom voordat u met uw auto
naar het buitenland gaat of de bij uw auto geleverde laadkabel kan worden aangesloten op het stopcontact waarop u deze
wilt aansluiten.
Hetzelfde geldt voor openbare laadpunten, met dien verstande dat sommige daarvan zijn voorzien van een geïntegreerde
laadkabel.
Er zijn verschillende kabels voor het laden via een openbaar laadpunt of een stopcontact van het normale lichtnet leverbaar
als accessoire.
Raadpleeg voordat u naar het buitenland reist de onderstaande tabel om te controleren of uw laadkabels (die geschikt zijn
voor de stopcontacten in uw land) aangesloten kunnen worden op de in dat land gangbare stopcontacten en raadpleeg
indien nodig het netwerk van de fabrikant of een gekwalifi ceerde werkplaats om de benodigde laadkabel(s) aan te schaffen.
