CITROEN BERLINGO ELECTRIC 2017 InstruksjonsbØker (in Norwegian)

3
PRESENTASJON

PRESENTASJON

Elektrisk strømkrets

Kontakt normal ladingt
s.19 Kontakt hurtiglading
s.22
Elektrisk strømkrets 300 Volt
s.23 Tilbehørsbatteri 12 volt
s.25 Drivbatteri
s.23

4

Førerplassen

Instrumentbord
s.5 Girvelger
s.11
Display
s.10

5
FØRERPLASSEN

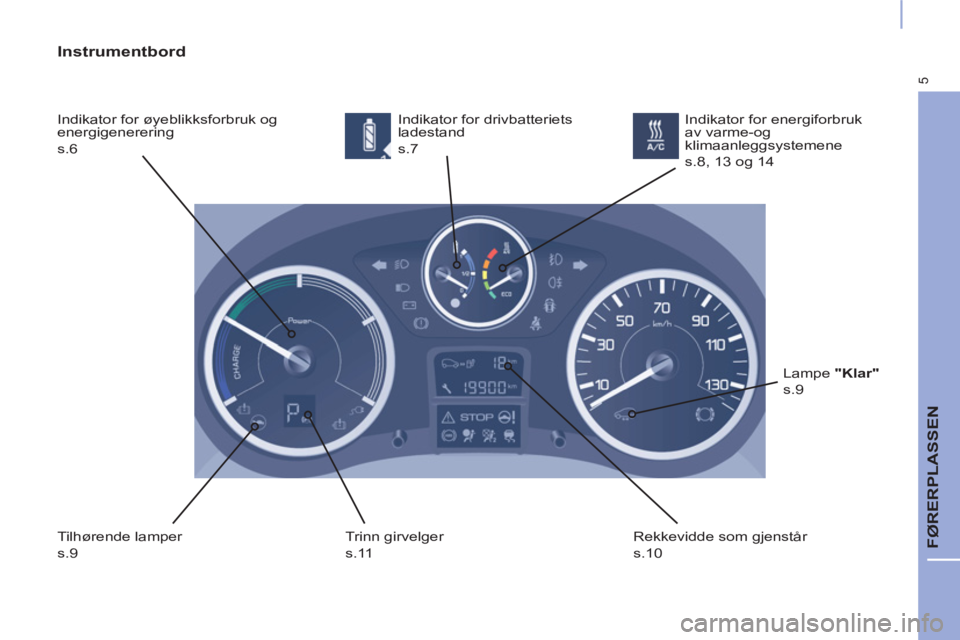

Instrumentbord

Indikator for øyeblikksforbruk og
energigenerering
s.6 Indikator for drivbatteriets
ladestand
s.7
Tilhørende lamper
s.9 Trinn girvelger
s.11 Rekkevidde som gjenstår
s.10 Indikator for energiforbruk
av varme-og
klimaanleggsystemene
s.8, 13 og 14
Lampe "Klar"

s.9

6

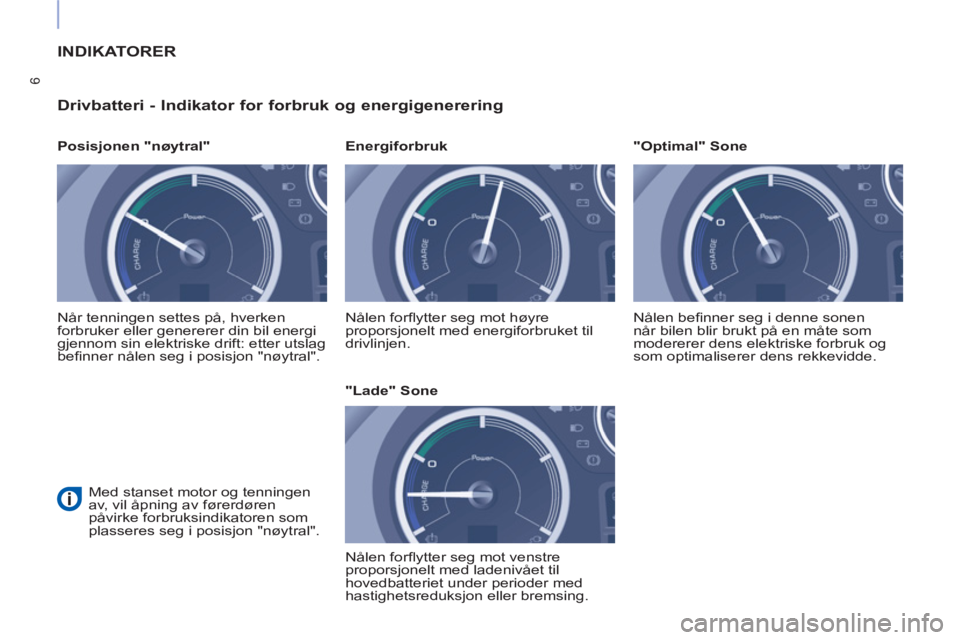

INDIKATORER

Drivbatteri - Indikator for forbruk og energigenerering



Posisjonen "nøytral"
Når tenningen settes på, hverken
forbruker eller genererer din bil energi
gjennom sin elektriske drift: etter utslag
befi nner nålen seg i posisjon "nøytral".

Med stanset motor og tenningen
av, vil åpning av førerdøren
påvirke forbruksindikatoren som
plasseres seg i posisjon "nøytral"
. Nålen forfl ytter seg mot høyre
proporsjonelt med energiforbruket til
drivlinjen.

Energiforbruk
Nålen forfl ytter seg mot venstre
proporsjonelt med ladenivået til
hovedbatteriet under perioder med
hastighetsreduksjon eller bremsing.

"Lade" Sone Nålen befi nner seg i denne sonen
når bilen blir brukt på en måte som
modererer dens elektriske forbruk og
som optimaliserer dens rekkevidde.


"Optimal" Sone

7
FØRERPLASSEN

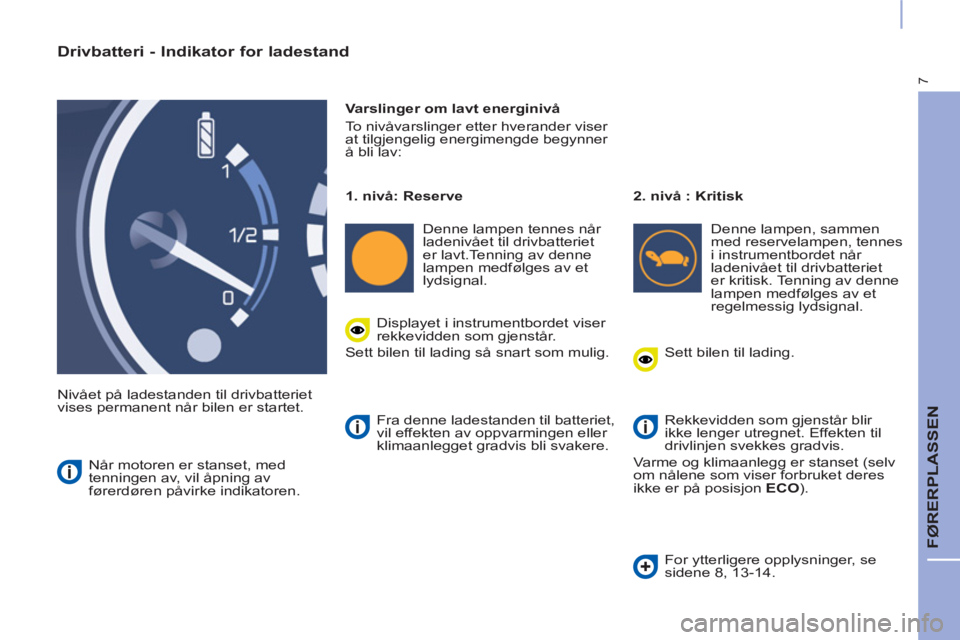

Drivbatteri - Indikator for ladestand

Nivået på ladestanden til drivbatteriet
vises permanent når bilen er startet.

Varslinger om lavt energinivå
To nivåvarslinger etter hverander viser
at tilgjengelig energimengde begynner
å bli lav:
Når motoren er stanset, med
tenningen av, vil åpning av
førerdøren påvirke indikatoren.
1. nivå: Reserve

Denne lampen tennes når
ladenivået til drivbatteriet
er lavt.Tenning av denne
lampen medfølges av et
lydsignal.
2. nivå : Kritisk

Denne lampen, sammen
med reservelampen, tennes
i instrumentbordet når
ladenivået til drivbatteriet
er kritisk. Tenning av denne
lampen medfølges av et
regelmessig lydsignal.

Displayet i instrumentbordet viser
rekkevidden som gjenstår.
Sett bilen til lading så snart som mulig.
Sett bilen til lading.
Rekkevidden som gjenstår blir
ikke lenger utregnet. Effekten til
drivlinjen svekkes gradvis.
Varme og klimaanlegg er stanset (selv
om nålene som viser forbruket deres
ikke er på posisjon ECO
). Fra denne ladestanden til batteriet,
vil effekten av oppvarmingen eller
klimaanlegget gradvis bli svakere.
For ytterligere opplysninger, se
sidene 8, 13-14.

8

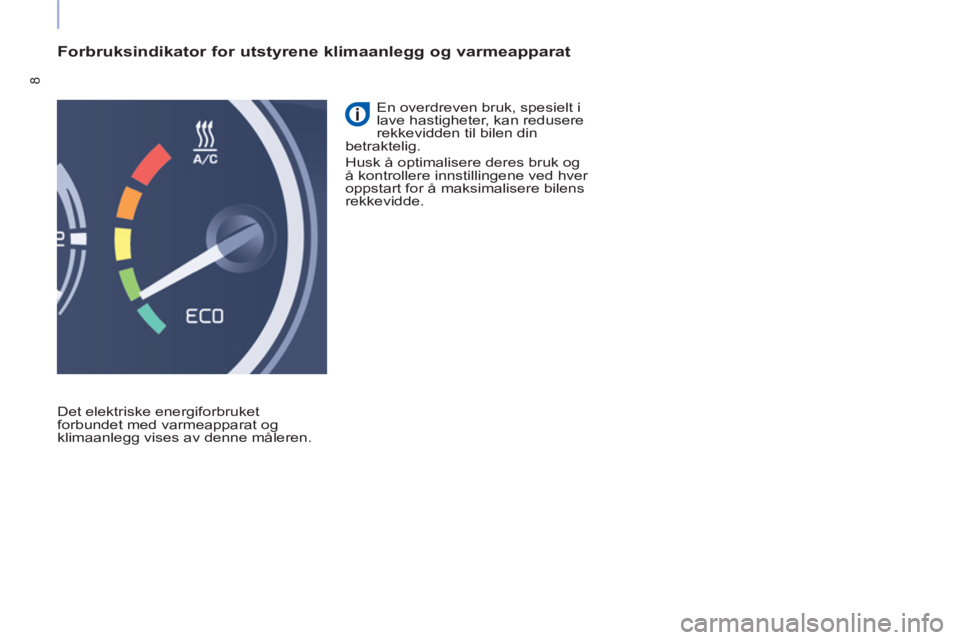

Forbruksindikator for utstyrene klimaanlegg og varmeapparat

Det elektriske energiforbruket
forbundet med varmeapparat og
klimaanlegg vises av denne måleren. En overdreven bruk, spesielt i
lave hastigheter, kan redusere
rekkevidden til bilen din
betraktelig.
Husk å optimalisere deres bruk og
å kontrollere innstillingene ved hver
oppstart for å maksimalisere bilens
rekkevidde.

9
FØRERPLASSEN

LAMPER


Lampe

Tilstand

Årsak

Handlinger/ Observasjoner


Klar
Tent, medfulgt
av et lydsignal
ved tenning. Bilen er klar til å rulle. Lampen lyser så lenge bilen får
elektrisk kraft.
Du kan trykke på gasspedalen
og bruke klimaanlegget eller
varmeapparatet.

Reserve
Tent, sammen
med et
lydsignal. Ladenivået til drivbatteriet er
svakt. Se kjørelengden som gjenstår.
Sett bilen til lading så snart som
mulig.

Beskyttelse av
drivbatteriet
Tent, sammen
med et
regelmessig
lydsignal. Ladenivået til drivbatteriet er
kritisk. Hvis batterinivået er kritisk, vil
motoren gradvis miste effekt.
Sett bilen til lading.
Tent. Maksimal motoreffekt er ikke
tilgjengelig. Hvis lampen ikke slukker, ta
kontakt med forhandlernettet eller
et kvalifi sert verksted.

Ladestand
drivbatteri
Tent. Drivbatteriet er under lading. Når ladingen er avsluttet, slukker
lampen.
Blinker. Oppstart av bilen er ikke mulig
fordi ladeledningen fortsatt er
koblet til bilens kontakt. Kontroller tilkoblingen av
ladeledningen.
Koble fra ladeledningen.

Autodiagnose av
den elektriske
hovedkretsen
Tent. Uregelmessighet detektert i
den elektriske hovedkretsen. Få foretatt en kontroll så snart
som mulig hos forhandlernettet
eller hos et kvalifi sert verksted.

Uregelmessighet
i drivlinjen Tent.


Øyeblikkelig stans er påkrevet.
Få foretatt en kontroll så snart som mulig hos
forhandlernettet eller hos et kvalifi sert verksted.

10

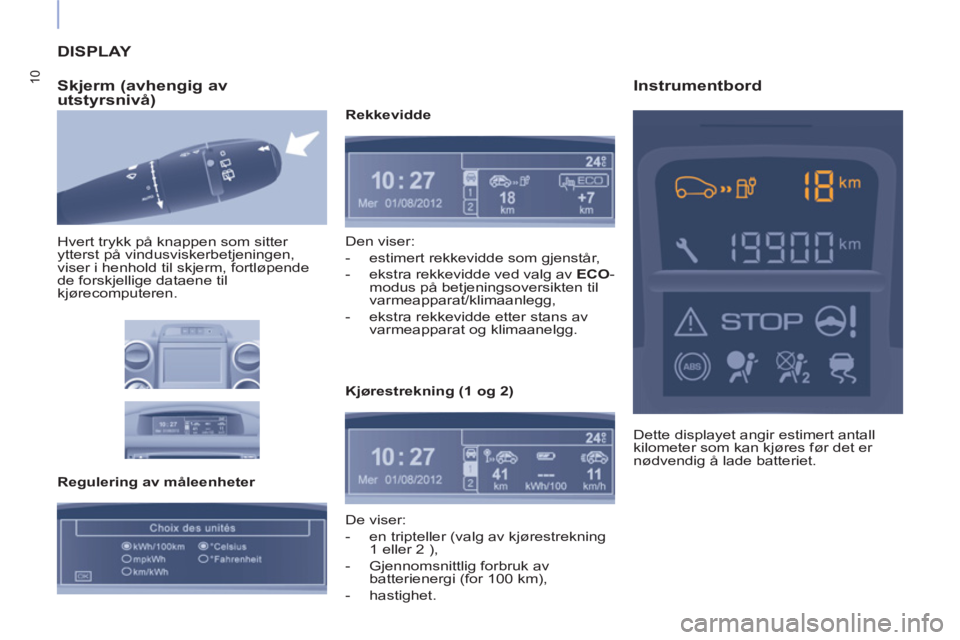

DISPLAY

Skjerm (avhengig av
utstyrsnivå)
Hvert trykk på knappen som sitter
ytterst på vindusviskerbetjeningen,
viser i henhold til skjerm, fortløpende
de forskjellige dataene til
kjørecomputeren.

Regulering av måleenheter
Rekkevidde
Den viser:


- estimert rekkevidde som gjenstår,

- ekstra rekkevidde ved valg av ECO
-
modus på betjeningsoversikten til
varmeapparat/klimaanlegg,

- ekstra rekkevidde etter stans av
varmeapparat og klimaanelgg.

De viser:


- en tripteller (valg av kjørestrekning
1 eller 2 ),

- Gjennomsnittlig forbruk av
batterienergi (for 100 km),

- hastighet.


Kjørestrekning (1 og 2)
Dette displayet angir estimert antall
kilometer som kan kjøres før det er
nødvendig å lade batteriet.


Instrumentbord

11
FØRERPLASSEN


Oppstart av bilen



- For å starte opp motoren,
må girvelgeren være i
posisjon P
,

- trykk på bremsepedalen,,

- sett inn tenningsnøkkelen.


PROSEDYRE FOR OPPSTART

Denne lampen tennes når
bilen er klar til å kjøre.


- Trykk på bremsepedalen.,

- velg R
eller D
,

- slipp bremsepedalen og
akseler. Valget vises i displayet i instrumentet
for øyeblikksforbruk av energi.


Girvelger


Hvis girvelgeren ikke er er i posisjon P

og/eller hvis bremsepedalen ikke er
trykket ned, starter ikke bilen. Gjenta
prosedyren for oppstart av bilen.
Valg av posisjon D
ellerr R
på velgeren
bestemmer kjøreretningen. Det
anbefales å stå stille for å kunne skifte
kjøreretning.



P
(Parking). Parkering. Forfl ytt
velgeren på posisjon P
,
det høres et lydsignal.

N
(Neutral). Fri. Forfl ytt
velgeren på posisjon N
, det
høres et lydsignal.
Når bilen kjører, velg ikke denne
posisjonen selv for et kort øyeblikk.
Bilen går over til fritt rullende hjul.
Velg D
for å skifte til kjøring forover.


D
(Drive). Kjøring forover.
Forfl ytt velgeren på posisjon D,

det høres et lydsignal.

Det anbefales å holde
bremsepedalen nede for å velge
posisjonene R
eller D.




R
(Rear). Revers. Forfl ytt
velgeren på posisjon R
, det
høres et lydsignal.

Koble ikke inn revers før bilen står
helt i ro.
Ved skifte fra posisjon R
til posisjon P,

vises N
i displayet et kort øyeblikk.

Det høres et lydsignal ved skifte
av girtrinn med velgeren.
Lydsignalet deaktiveres når brukeren
har valgt å stoppe funksjonen
"Parkeringsassistanse bak".

Føreren må være spesielt årvåken
i sin kjøring med elektrisk bil fordi
den lager liten støy.


Klar


Stans av bilen
Det anbefales på det sterkeste å forlate
bilen med tiltrukket parkeringsbrems
og girvelgeren i posisjon P
og deretter
slå av tenningen.
Det høres et lydsignal ved åpning av
førerdøren hvis :


- hvis tenningen er på (lampe " Klar
"
er tent),

- hvis bilen ikke står ordentlig stille
(girvelger ikke i posisjon P).
En varselmelding vises i skjermen.

12
ECO-KJØRING

Praktiske råd


Innta en myk kjørestil
Strømforbruket til bilen din avhenger
sterkt av kjørestrekningen, din
kjøremåte og hastighet.
I alle tilfelle, innta en myk kjørestil.

Foretrekk sonen " Optimal
" som
vises i indikatoren for forbruk og
energigenerering: trykk gasspedalen
gradvis med, uten rykking og pass
på kjøre i en moderat og regelmessig
hastighet hvis kjøreforholdene tillater
det.
Energigjenvinning
Ved i stor grad å forutse kjøringen,
kan du gjenvinne energi og øke
rekkevidden din.
Foregrip fartsreduksjoner i trafi kken og
hvis forholdene tillater det, foretrekk
motorbrems fremfor bremsing, når
nålen i indiktatoren for forbruk og
energigenerering befi nner seg i sonen
" Lade
".
Begrens årsakene til overforbruk
Slik som for alle biler, begrens lasten
og mimiser luftmotstanden (åpne
vinduer i mer enn 50 km/t, takstativ,
takboks, osv.).
En overdreven bruk av klimaanlegget
og varmeapparatet, spesielt ved lave
hastigheter, kan redusere rekkevidden
til bilen din betraktelig. Husk derfor å
optimalisere bruken av disse.

Overhold
vedlikeholdsanvisningene
Kontroller regelmessig trykket i
dekkene dine og følg kalenderen for
vedlikeholdsoperasjoner foreskrevet av
bilprodusenten.
