12 V-BATTERI


Ladda batteriet med en
batteriladdare
Ladda aldrig batteriet utan att först
ha kopplat ur kabelskorna och
tagit ut batteriet från utrymmet
under huven fram.
Koppla inte ur kabelskorna
när denna kontrollampa lyser,
eller när bilen laddas.

Före urkoppling

Innan du kopplar ur batteriet ska du
vänta 2 minuter efter att tändningen
slagits ifrån.

Efter återinkoppling

Gör så här efter varje återinkoppling
av batteriet: slå till tändningen och
vänta 1 minut innan du startar, så
att de elektroniska systemen hinner
ominitialiseras. Om det kvarstår
lättare störningar efter denna åtgärd
kan du rådfråga en märkesverkstad
eller en annan kvalifi cerad verkstad.
Kom ihåg att ominitialisera bilradion
själv. Se motsvarande avsnitt i bilens
instruktionsbok.

- Demontera batterifästet 1
,

- lyft skyddslocket på minuspolen ( -
),
- koppla ur kabeln från minuspolen ( -
),

- lyft skyddslocket på pluspolen ( +
) 2
,

- lossa muttern 3
,

- koppla ur kabeln från pluspolen ( +
),

- ta ut batteriet,

- ladda batteriet enligt instruktionerna
från laddarens tillverkare,

- återanslut batteriet och börja med
kabeln på pluspolen ( +
).

Kontrollera att polerna och
kabelskorna är rena. Om det
är täckta av sulfat (vitaktig
eller grönaktig avlagring), ska de
demonteras och rengöras.

28
SÄKRINGAR


Säkringsboxen är placerad i den undre
delen av instrumentbrädan (vänster
sida)
De angivna benämningarna avser
enbart säkringar som användaren
kan byta själv. Vänd dig till en
märkesverkstad eller en annan
kvalifi cerad verkstad för alla andra
ingrepp.

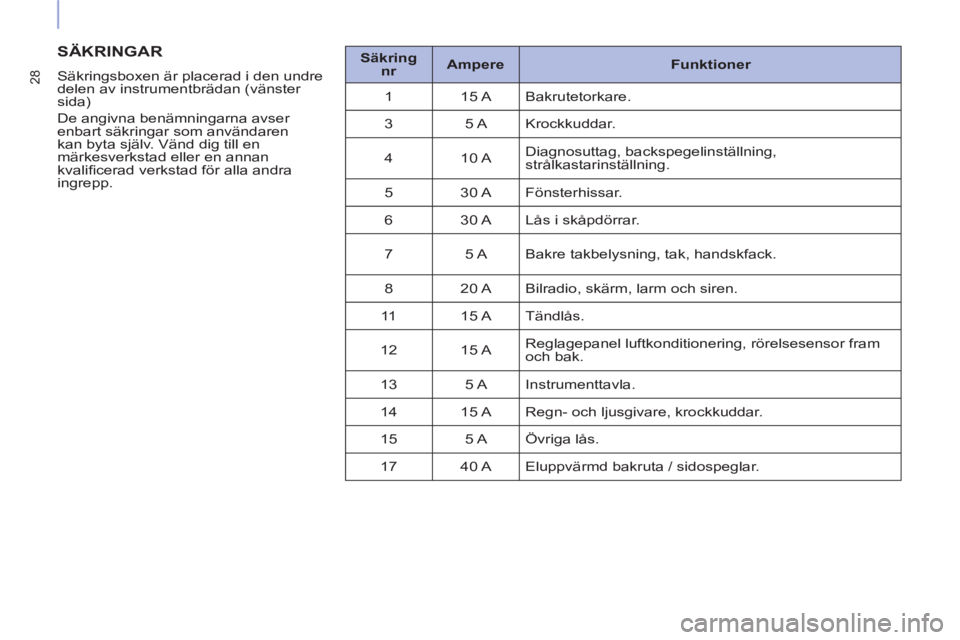

Säkring
nr

Ampere

Funktioner

1 15 A Bakrutetorkare.
3 5 A Krockkuddar.
4 10 A Diagnosuttag, backspegelinställning,
strålkastarinställning.
5 30 A Fönsterhissar.
6 30 A Lås i skåpdörrar.
7 5 A Bakre takbelysning, tak, handskfack.
8 20 A Bilradio, skärm, larm och siren.
11 15 A Tändlås.
12 15 A Reglagepanel luftkonditionering, rörelsesensor fram
och bak.
13 5 A Instrumenttavla.
14 15 A Regn- och ljusgivare, krockkuddar.
15 5 A Övriga lås.
17 40 A Eluppvärmd bakruta / sidospeglar.

29
TILLÄGG FÖR ELEKTRISKT DRIVLÄGE

UNDERHÅLL

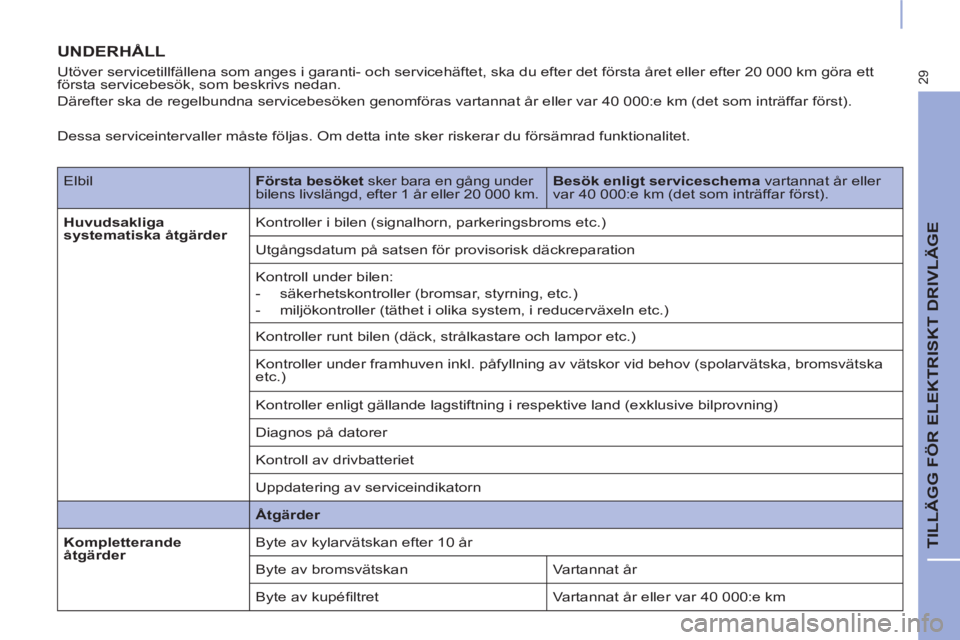

Utöver servicetillfällena som anges i garanti- och servicehäftet, ska du efter det första året eller efter 20 000 km göra ett
första servicebesök, som beskrivs nedan.
Därefter ska de regelbundna servicebesöken genomföras vartannat år eller var 40 000:e km (det som inträffar först).
Elbil
Första besöket
sker bara en gång under
bilens livslängd, efter 1 år eller 20 000 km.
Besök enligt serviceschema
vartannat år eller
var 40 000:e km (det som inträffar först).

Huvudsakliga
systematiska åtgärder
Kontroller i bilen (signalhorn, parkeringsbroms etc.)
Utgångsdatum på satsen för provisorisk däckreparation
Kontroll under bilen:


- säkerhetskontroller (bromsar, styrning, etc.)

- miljökontroller (täthet i olika system, i reducerväxeln etc.)
Kontroller runt bilen (däck, strålkastare och lampor etc.)
Kontroller under framhuven inkl. påfyllning av vätskor vid behov (spolarvätska, bromsvätska
etc.)
Kontroller enligt gällande lagstiftning i respektive land (exklusive bilprovning)
Diagnos på datorer
Kontroll av drivbatteriet
Uppdatering av serviceindikatorn

Åtgärder


Kompletterande
åtgärder
Byte av kylarvätskan efter 10 år
Byte av bromsvätskan Vartannat år
Byte av kupéfi ltret Vartannat år eller var 40 000:e km
Dessa serviceintervaller måste följas. Om detta inte sker riskerar du försämrad funktionalitet.

30
BOGSERING AV BILEN

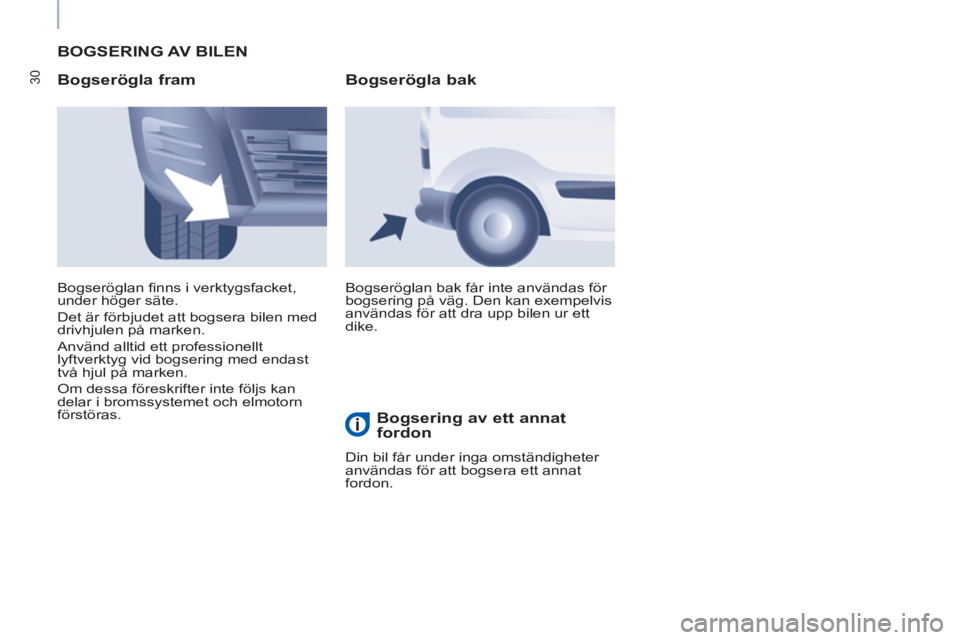

Bogserögla fram

Bogseröglan bak får inte användas för
bogsering på väg. Den kan exempelvis
användas för att dra upp bilen ur ett
dike. Bogseröglan fi nns i verktygsfacket,
under höger säte.
Det är förbjudet att bogsera bilen med
drivhjulen på marken.
Använd alltid ett professionellt
lyftverktyg vid bogsering med endast
två hjul på marken.
Om dessa föreskrifter inte följs kan
delar i bromssystemet och elmotorn
förstöras.


Bogserögla bak

Bogsering av ett annat
fordon
Din bil får under inga omständigheter
användas för att bogsera ett annat
fordon.

31
TILLÄGG FÖR ELEKTRISKT DRIVLÄGE











MOTOR OCH DRIVBATTERI

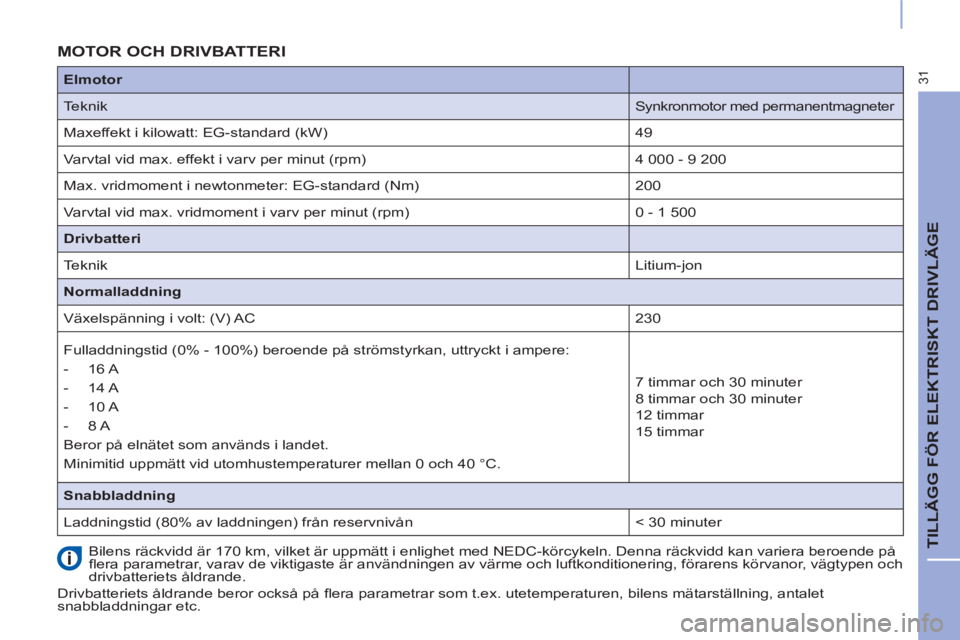

Bilens räckvidd är 170 km, vilket är uppmätt i enlighet med NEDC-körcykeln. Denna räckvidd kan variera beroende på
fl era parametrar, varav de viktigaste är användningen av värme och luftkonditionering, förarens körvanor, vägtypen och
drivbatteriets åldrande.
Drivbatteriets åldrande beror också på fl era parametrar som t.ex. utetemperaturen, bilens mätarställning, antalet
snabbladdningar etc.
Elmotor




Teknik

Synkronmotor med permanentmagneter
Maxeffekt i kilowatt: EG-standard (kW)
49
Varvtal vid max. effekt i varv per minut (rpm)
4 000 - 9 200
Max. vridmoment i newtonmeter: EG-standard (Nm)
200
Varvtal vid max. vridmoment i varv per minut (rpm)
0 - 1 500

Drivbatteri




Teknik

Litium-jon

Normalladdning

Växelspänning i volt: (V) AC
230
Fulladdningstid (0% - 100%) beroende på strömstyrkan, uttryckt i ampere:


- 16 A

- 14 A

- 10 A

- 8 A
Beror på elnätet som används i landet.
Minimitid uppmätt vid utomhustemperaturer mellan 0 och 40 °C.
7 timmar och 30 minuter
8 timmar och 30 minuter
12 timmar
15 timmar

Snabbladdning

Laddningstid (80% av laddningen) från reservnivån
< 30 minuter

32
IDENTIFIERINGSUPPGIFTER

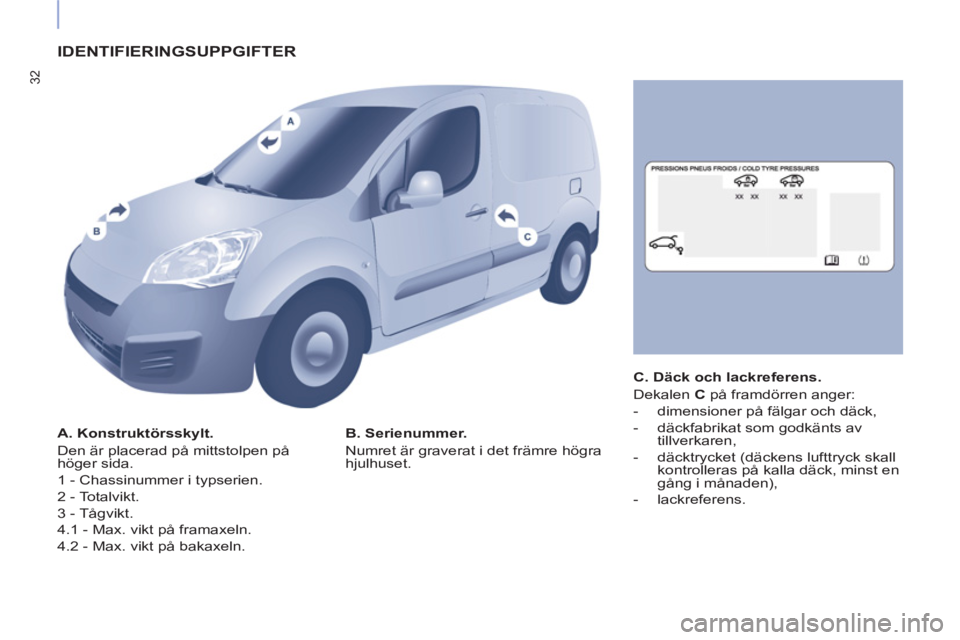

A. Konstruktörsskylt.
Den är placerad på mittstolpen på
höger sida.
1 - Chassinummer i typserien.
2 - Totalvikt.
3 - Tågvikt.
4.1 - Max. vikt på framaxeln.
4.2 - Max. vikt på bakaxeln.
B. Serienummer.
Numret är graverat i det främre högra
hjulhuset.
C. Däck och lackreferens.
Dekalen C
på framdörren anger:


- dimensioner på fälgar och däck,

- däckfabrikat som godkänts av
tillverkaren,

- däcktrycket (däckens lufttryck skall
kontrolleras på kalla däck, minst en
gång i månaden),

- lackreferens.
