CITROEN BERLINGO ELECTRIC 2017 Omistajan Käsikirjat (in Finnish)

29
BERLINGO-2-VU_fI_CHAP03_PRET-A-PARTIR_ED01-2015BERLINGO-2-VU_fI_CHAP03_PRET-A-PARTIR_ED01-2015
Keskikonsoli, jossa on näyttö
Mittaristo ilman näyttöä
-
Käännä painiketta vasemmalle:
näytössä

näkyy 24H tai 12H.
- Valitse
24H tai 12H kääntämällä
painiketta oikealle.
-


Lopeta kellonajan asettaminen
kääntämällä painiketta vasemmalle.
Kun et paina painiketta noin
30

sekuntiin, näyttö palaa normaaliin
tilaan.

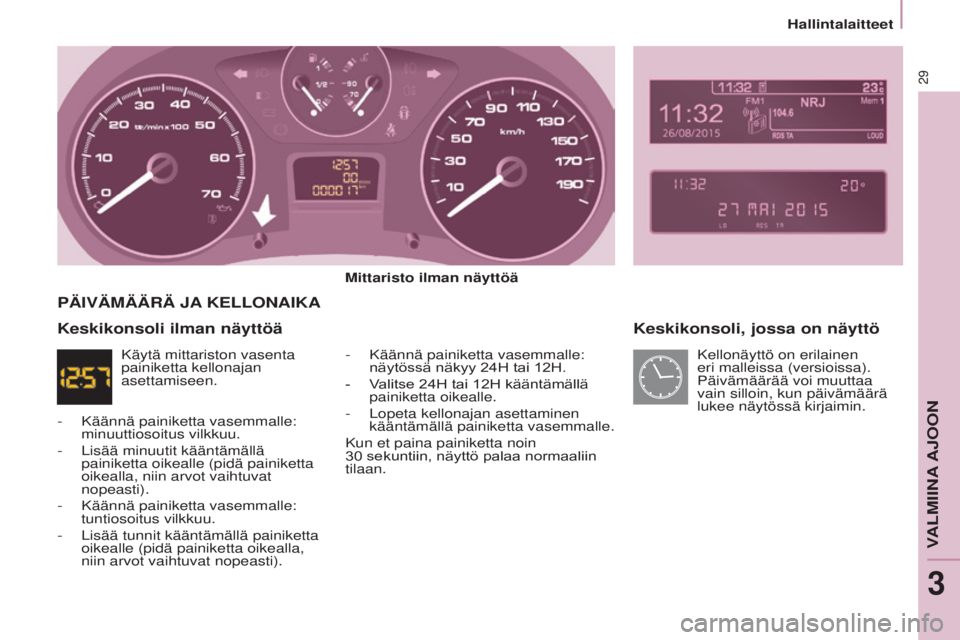

PÄIVÄMÄÄRÄ JA KELLONAIKA
Keskikonsoli ilman näyttöä
Käytä mittariston vasenta
painiketta kellonajan
asettamiseen. Kellonäyttö on erilainen
eri malleissa (versioissa).
Päivämäärää voi muuttaa
vain silloin, kun päivämäärä
lukee näytössä kirjaimin.
-

Käännä painiketta vasemmalle:
minuuttiosoitus vilkkuu.
-


Lisää minuutit kääntämällä
painiketta oikealle (pidä painiketta
oikealla, niin arvot vaihtuvat
nopeasti).
-


Käännä painiketta vasemmalle:
tuntiosoitus vilkkuu.
-


Lisää tunnit kääntämällä painiketta
oikealle (pidä painiketta oikealla,
niin arvot vaihtuvat nopeasti).
VaLMiiNa ajooN
3
hallintalaitteet

30
BERLINGO-2-VU_fI_CHAP03_PRET-A-PARTIR_ED01-2015BERLINGO-2-VU_fI_CHAP03_PRET-A-PARTIR_ED01-2015
Näyttö C
Paina MENU-painiketta.
Valitse nuolien avulla
PERSONALISATION
CON
f
IGURATION (
o
mat
asetukset ja määritykset).
Vahvista valinta painamalla
painiketta. Valitse nuolien avulla
DISPLAY CON
f
IGURATION
(Näytön asetukset).
Vahvista valinta painamalla
painiketta.
Valitse nuolien avulla
ADJUST THE DATE AND
TIME (Päivämäärän ja
kellonajan säätö). Vahvista valinta painamalla
painiketta.
Määritä parametrit yksitellen
ja vahvista ne OK-
painikkeella.
Valitse sitten näytöltä
o K ja
vahvista valinta.
Hallintalaitteet

31
BERLINGO-2-VU_fI_CHAP03_PRET-A-PARTIR_ED01-2015BERLINGO-2-VU_fI_CHAP03_PRET-A-PARTIR_ED01-2015
Kosketusnäyttö
F
V
alitse valikko
" Configuration "
(
a setukset).
F

Paina seuraavalta sivulta
"

Time/Date " (Kellonaika/
päivämäärä). F

V
alitse " Adjust time " ( a seta
kellonaika) tai " Adjust date "
(
a seta päivämäärä) ja muokkaa
asetuksia numeropalkin avulla,
jonka jälkeen vahvista. F

Paina "
Confirm "
(Vahvista), niin poistut.
VALMIINA AJOON
3
Hallintalaitteet

32
BERLINGO-2-VU_fI_CHAP03_PRET-A-PARTIR_ED01-2015BERLINGO-2-VU_fI_CHAP03_PRET-A-PARTIR_ED01-2015

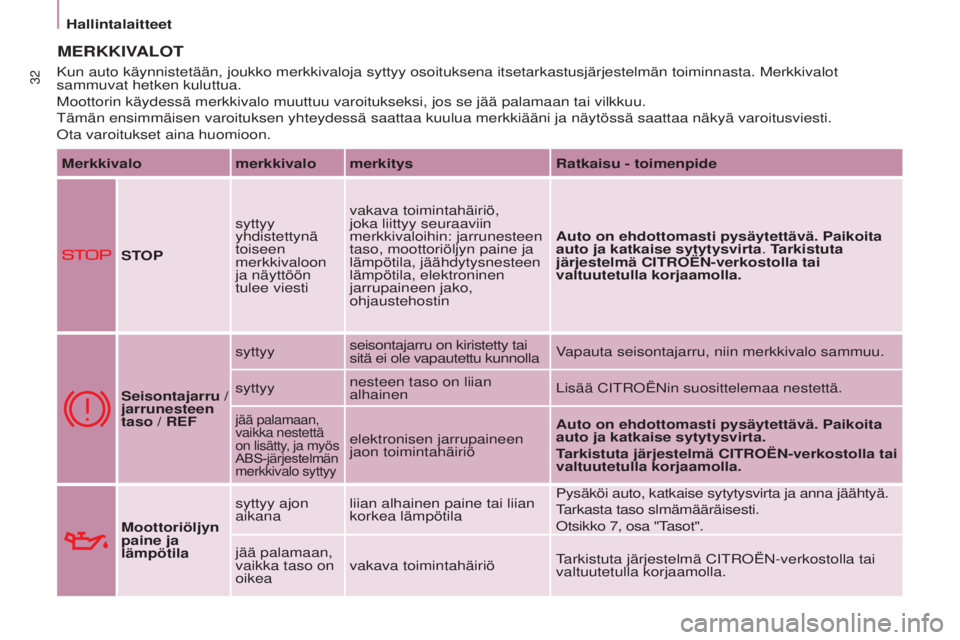

MERKKIVALOT
Merkkivalomerkkivalo merkitys Ratkaisu - toimenpide
STOP syttyy
yhdistettynä
toiseen
merkkivaloon
ja näyttöön
tulee viesti vakava toimintahäiriö,
joka liittyy seuraaviin
merkkivaloihin: jarrunesteen
taso, moottoriöljyn paine ja
lämpötila, jäähdytysnesteen
lämpötila, elektroninen
jarrupaineen jako,
ohjaustehostin
Auto on ehdottomasti pysäytettävä. Paikoita
auto ja katkaise sytytysvirta. Tarkistuta
järjestelmä CITROËN-verkostolla tai
valtuutetulla korjaamolla.
Seisontajarru /
jarrunesteen
taso / RE
f
syttyyseisontajarru on kiristetty tai


sitä ei ole vapautettu kunnolla Vapauta seisontajarru, niin merkkivalo sammuu.
syttyy nesteen taso on liian
alhainen Lisää C
itro ËNin suosittelemaa nestettä.
jää palamaan,
vaikka nestettä
on lisätty, ja myös
ABS-järjestelmän
merkkivalo syttyy
elektronisen jarrupaineen
jaon toimintahäiriöAuto on ehdottomasti pysäytettävä. Paikoita
auto ja katkaise sytytysvirta.
Tarkistuta järjestelmä CITROËN-verkostolla tai
valtuutetulla korjaamolla.
Moottoriöljyn
paine ja
lämpötila syttyy ajon
aikana
liian alhainen paine tai liian
korkea lämpötila Pysäköi auto, katkaise sytytysvirta ja anna jäähtyä.
tarkasta taso slmämääräisesti.
o

tsikko 7, osa " t
asot".
jää palamaan,
vaikka taso on
oikea vakava toimintahäiriö
tarkistuta järjestelmä C

itro ËN-verkostolla tai
valtuutetulla korjaamolla.
Kun auto käynnistetään, joukko merkkivaloja syttyy osoituksena \
itsetarkastusjärjestelmän toiminnasta. Merkkivalot
sammuvat hetken kuluttua.
Moottorin käydessä merkkivalo muuttuu varoitukseksi, jos se jää\
palamaan tai vilkkuu.
t

ämän ensimmäisen varoituksen yhteydessä saattaa kuulua merkk\
iääni ja näytössä saattaa näkyä varoitusviesti.
o

ta varoitukset aina huomioon.
hallintalaitteet

33
BERLINGO-2-VU_fI_CHAP03_PRET-A-PARTIR_ED01-2015BERLINGO-2-VU_fI_CHAP03_PRET-A-PARTIR_ED01-2015

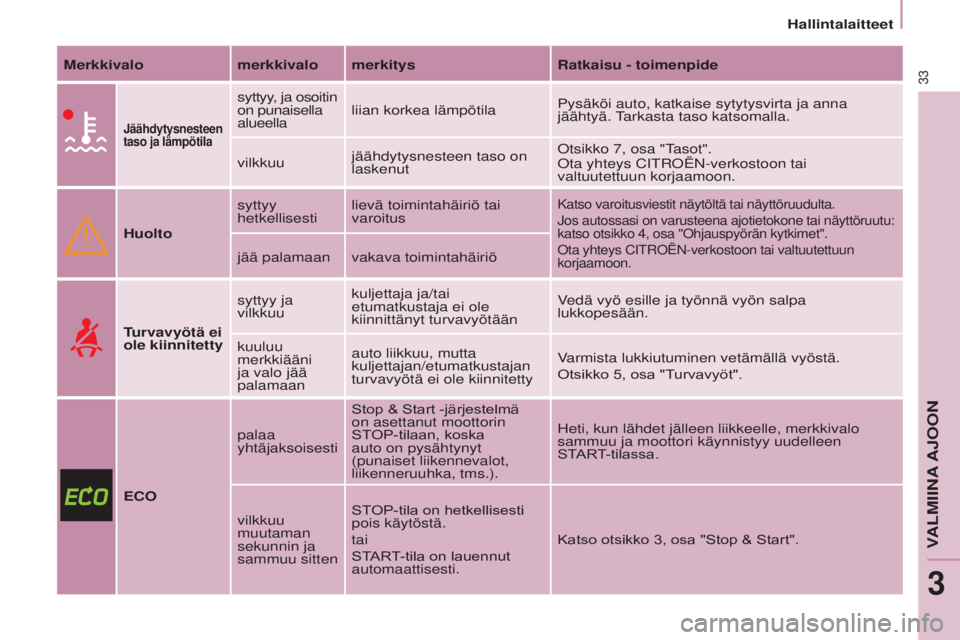

Merkkivalomerkkivalo merkitys Ratkaisu - toimenpide
Jäähdytysnesteen
taso ja lämpötila
syttyy, ja osoitin
on punaisella
alueellaliian korkea lämpötila
Pysäköi auto, katkaise sytytysvirta ja anna
jäähtyä.
tarkasta taso katsomalla.
vilkkuu jäähdytysnesteen taso on
laskenut
o

tsikko 7, osa " t
asot".o

ta yhteys C itro ËN-verkostoon tai
valtuutettuun korjaamoon.
Huolto syttyy
hetkellisesti
lievä toimintahäiriö tai
varoitus
Katso varoitusviestit näytöltä tai näyttöruudulta.
j

os autossasi on varusteena ajotietokone tai näyttöruutu:
katso otsikko 4, osa "
o hjauspyörän kytkimet".
o

ta yhteys C itro ËN-verkostoon tai valtuutettuun
korjaamoon.
jää palamaan vakava toimintahäiriö
Turvavyötä ei
ole kiinnitetty syttyy ja
vilkkuu
kuljettaja ja/tai
etumatkustaja ei ole
kiinnittänyt turvavyötään Vedä vyö esille ja työnnä vyön salpa
lukkopesään.
kuuluu
merkkiääni
ja valo jää
palamaan auto liikkuu, mutta
kuljettajan/etumatkustajan
turvavyötä ei ole kiinnitetty
Varmista lukkiutuminen vetämällä vyöstä.
Otsikko
5, osa "Turvavyöt".
ECO palaa
yhtäjaksoisesti
Stop
& Start -järjestelmä
on asettanut moottorin
ST

OP-tilaan, koska
auto on pysähtynyt
(punaiset liikennevalot,
liikenneruuhka, tms.).
h
eti, kun lähdet jälleen liikkeelle, merkkivalo
sammuu ja moottori käynnistyy uudelleen
START-tilassa.
vilkkuu
muutaman
sekunnin ja
sammuu sitten STOP-tila
on hetkellisesti
pois käytöstä.
tai
ST

ART-tila on lauennut
automaattisesti.Katso

otsikko 3, osa "Stop & Start".
VaLMiiNa ajooN
3
hallintalaitteet

34
BERLINGO-2-VU_fI_CHAP03_PRET-A-PARTIR_ED01-2015BERLINGO-2-VU_fI_CHAP03_PRET-A-PARTIR_ED01-2015

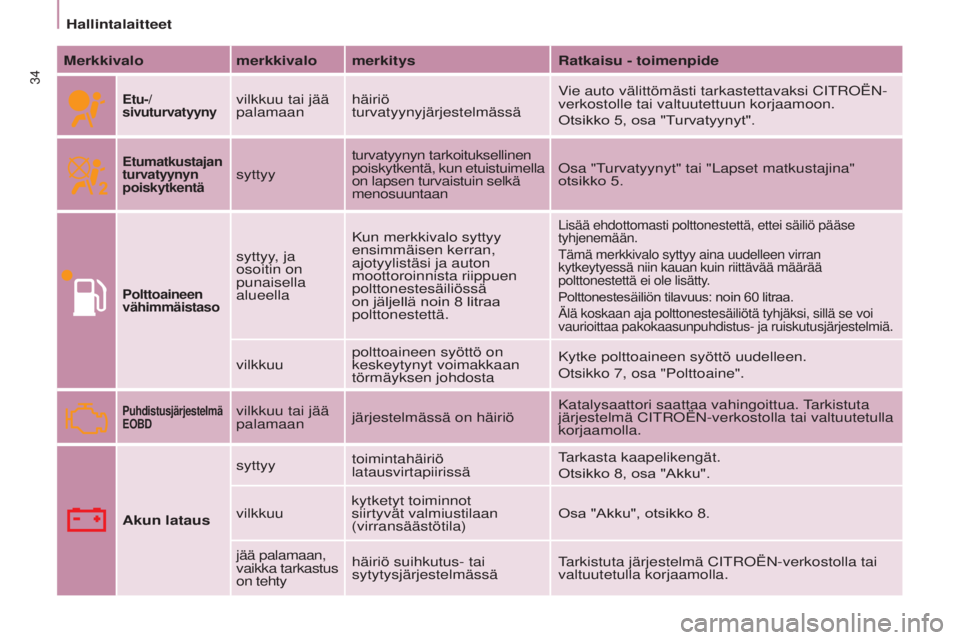

Merkkivalomerkkivalo merkitys Ratkaisu - toimenpide
Etu-/
sivuturvatyynyvilkkuu tai jää
palamaanhäiriö
turvatyynyjärjestelmässä Vie auto välittömästi tarkastettavaksi C
itro ËN-
verkostolle tai valtuutettuun korjaamoon.
Otsikko
5, osa "Turvatyynyt".
Etumatkustajan
turvatyynyn
poiskytkentäsyttyy
turvatyynyn tarkoituksellinen
poiskytkentä, kun etuistuimella
on lapsen turvaistuin selkä
menosuuntaanosa "turvatyynyt" tai "Lapset matkustajina"
otsikko 5.
Polttoaineen
vähimmäistaso
syttyy, ja
osoitin on
punaisella
alueella Kun merkkivalo syttyy
ensimmäisen kerran,
ajotyylistäsi ja auton
moottoroinnista riippuen
polttonestesäiliössä
on
jäljellä noin 8 litraa
polttonestettä.
Lisää ehdottomasti polttonestettä, ettei säiliö pää\
se
tyhjenemään.
t
ämä merkkivalo syttyy aina uudelleen virran
kytkeytyessä niin kauan kuin riittävää määrää
polttonestettä ei ole lisätty.
Polttonestesäiliön
tilavuus: noin 60 litraa.
ä

lä koskaan aja polttonestesäiliötä tyhjäksi, sillä se \
voi
vaurioittaa pakokaasunpuhdistus- ja ruiskutusjärjestelmiä.
vilkkuu polttoaineen syöttö on
keskeytynyt voimakkaan
törmäyksen johdosta Kytke polttoaineen syöttö uudelleen.o
tsikko 7, osa "Polttoaine".
Puhdistusjärjestelmä
EOBDvilkkuu tai jää
palamaanjärjestelmässä on häiriö Katalysaattori saattaa vahingoittua. tarkistuta
järjestelmä C itro ËN-verkostolla tai valtuutetulla
korjaamolla.
Akun lataus syttyy
toimintahäiriö
latausvirtapiirissä
tarkasta kaapelikengät.
Otsikko

8, osa "Akku".
vilkkuu kytketyt toiminnot
siirtyvät valmiustilaan
(virransäästötila) Osa
"Akku", otsikko 8.
jää palamaan,
vaikka tarkastus
on tehtyhäiriö suihkutus- tai
sytytysjärjestelmässätarkistuta järjestelmä Citro ËN-verkostolla tai
valtuutetulla korjaamolla.
hallintalaitteet

+
ABS
35
BERLINGO-2-VU_fI_CHAP03_PRET-A-PARTIR_ED01-2015BERLINGO-2-VU_fI_CHAP03_PRET-A-PARTIR_ED01-2015

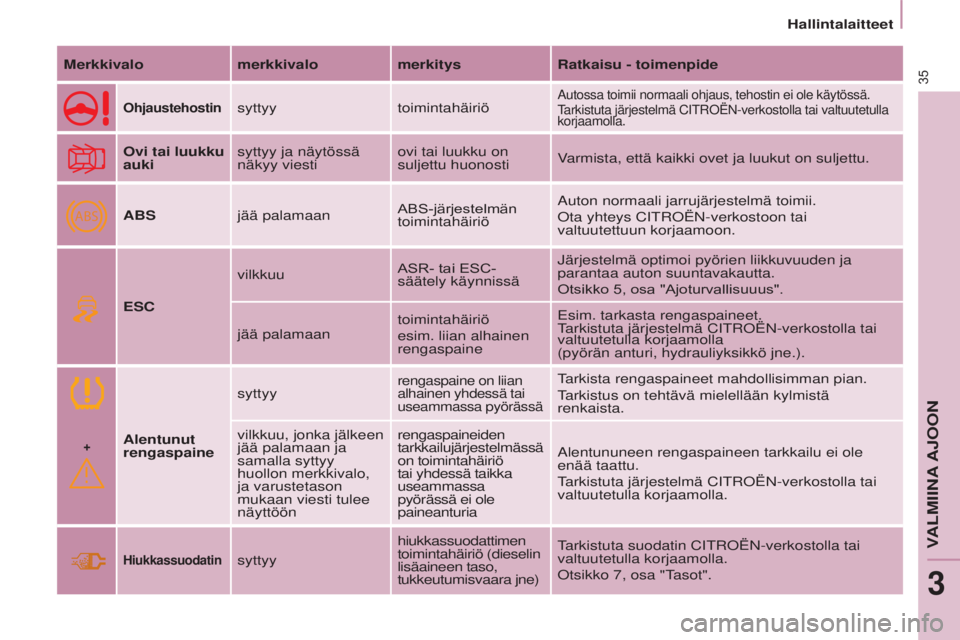

MerkkivalomerkkivalomerkitysRatkaisu - toimenpide
Ohjaustehostinsyttyytoimintahäiriöautossa toimii normaali ohjaus, tehostin ei ole käytössä.tarkistuta järjestelmä C
itro ËN-verkostolla tai valtuutetulla
korjaamolla.
Ovi tai luukku
auki syttyy ja näytössä
näkyy viesti ovi tai luukku on
suljettu huonosti
Varmista, että kaikki ovet ja luukut on suljettu.
ABS jää palamaan ABS-järjestelmän

toimintahäiriö
a
uton normaali jarrujärjestelmä toimii.
o

ta yhteys C itro ËN-verkostoon tai
valtuutettuun korjaamoon.
ESC vilkkuu
ASR-
tai ESC-
säätely käynnissä
j

ärjestelmä optimoi pyörien liikkuvuuden ja
parantaa auton suuntavakautta.
Otsikko
5, osa "Ajoturvallisuuus".
jää palamaan toimintahäiriö
esim. liian alhainen
rengaspaine
e

sim. tarkasta rengaspaineet.
tarkistuta järjestelmä C

itro ËN-verkostolla tai
valtuutetulla korjaamolla
(pyörän anturi, hydrauliyksikkö jne.).
Alentunut
rengaspaine syttyy
rengaspaine on liian
alhainen yhdessä tai
useammassa pyörässätarkista rengaspaineet mahdollisimman pian.
tarkistus on tehtävä mielellään kylmistä
renkaista.
vilkkuu, jonka jälkeen
jää palamaan ja
samalla syttyy
huollon merkkivalo,
ja varustetason
mukaan viesti tulee
näyttöön rengaspaineiden


tarkkailujärjestelmässä
on toimintahäiriö
tai yhdessä taikka
useammassa
pyörässä ei ole
paineanturia
a

lentununeen rengaspaineen tarkkailu ei ole
enää taattu.
tarkistuta järjestelmä C

itro ËN-verkostolla tai
valtuutetulla korjaamolla.
Hiukkassuodatinsyttyy hiukkassuodattimen
toimintahäiriö (dieselin
lisäaineen taso,
tukkeutumisvaara jne)tarkistuta suodatin C
itro ËN-verkostolla tai
valtuutetulla korjaamolla.o
tsikko 7, osa " tasot".
VALMIINA AJOON
3
Hallintalaitteet

36
BERLINGO-2-VU_fI_CHAP03_PRET-A-PARTIR_ED01-2015BERLINGO-2-VU_fI_CHAP03_PRET-A-PARTIR_ED01-2015

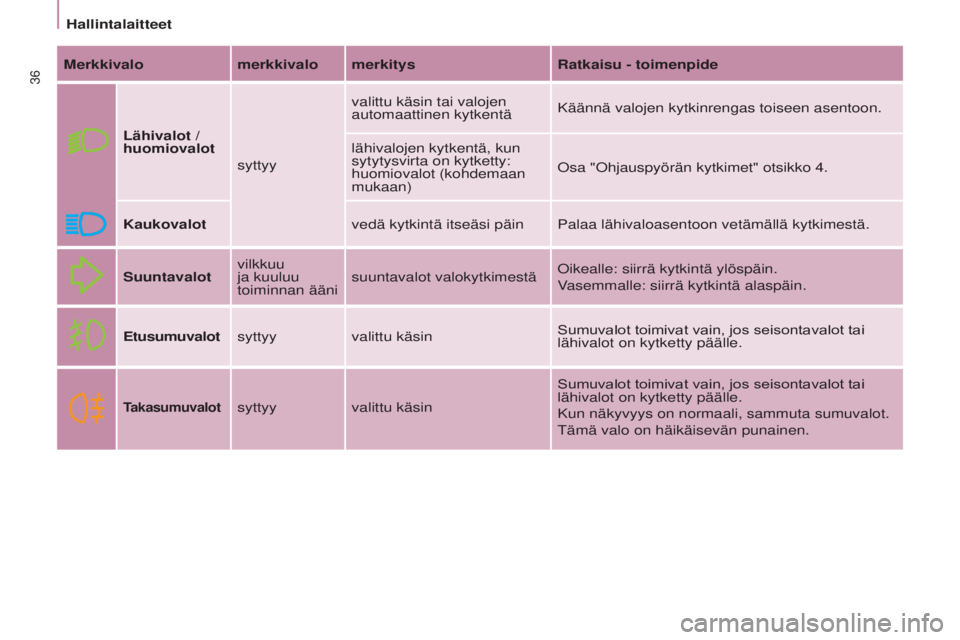

Merkkivalomerkkivalo merkitys Ratkaisu - toimenpide
Lähivalot /
huomiovalot syttyyvalittu käsin tai valojen
automaattinen kytkentä
Käännä valojen kytkinrengas toiseen asentoon.
lähivalojen kytkentä, kun
sytytysvirta on kytketty:
huomiovalot (kohdemaan
mukaan)
o

sa " o hjauspyörän kytkimet" otsikko 4.
Kaukovalot vedä kytkintä itseäsi päin Palaa lähivaloasentoon vetämällä kytkimestä.
Suuntavalot vilkkuu
ja kuuluu
toiminnan äänisuuntavalot valokytkimestä
o

ikealle: siirrä kytkintä ylöspäin.
Vasemmalle: siirrä kytkintä alaspäin.
Etusumuvalot syttyy valittu käsin Sumuvalot
toimivat vain, jos seisontavalot tai
lähivalot on kytketty päälle.
Takasumuvalotsyttyy valittu käsinSumuvalot toimivat vain, jos seisontavalot tai lähivalot on kytketty päälle.
Kun näkyvyys on normaali, sammuta sumuvalot.
t

ämä valo on häikäisevän punainen.
hallintalaitteet

37
BERLINGO-2-VU_fI_CHAP03_PRET-A-PARTIR_ED01-2015BERLINGO-2-VU_fI_CHAP03_PRET-A-PARTIR_ED01-2015

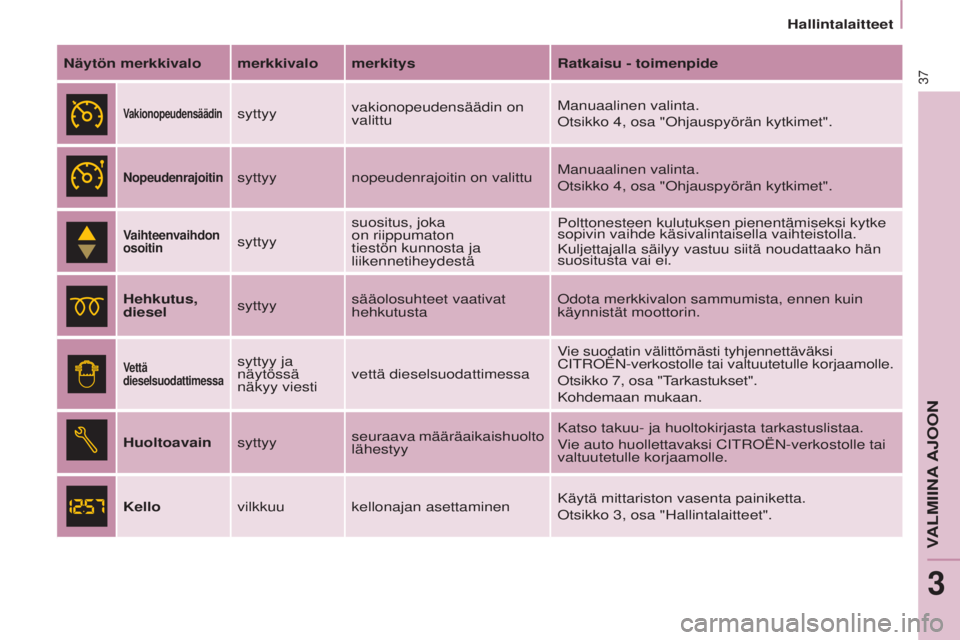

Näytön merkkivalo merkkivalo merkitys Ratkaisu - toimenpide
Vakionopeudensäädinsyttyyvakionopeudensäädin on
valittu Manuaalinen valinta.o
tsikko 4, osa " o hjauspyörän kytkimet".
Nopeudenrajoitinsyttyy nopeudenrajoitin on valittuManuaalinen valinta.o
tsikko 4, osa " o hjauspyörän kytkimet".
Vaihteenvaihdon
osoitinsyttyysuositus, joka
on riippumaton
tiestön kunnosta ja
liikennetiheydestä Polttonesteen kulutuksen pienentämiseksi kytke
sopivin vaihde käsivalintaisella vaihteistolla.
Kuljettajalla säilyy vastuu siitä noudattaako hän
suositusta vai ei.
Hehkutus,
diesel syttyysääolosuhteet vaativat
hehkutusta
o

dota merkkivalon sammumista, ennen kuin
käynnistät moottorin.
Vettä
dieselsuodattimessasyttyy ja
näytössä
näkyy viesti vettä dieselsuodattimessa Vie suodatin välittömästi tyhjennettäväksi
C
itro ËN-verkostolle tai valtuutetulle korjaamolle.
o

tsikko 7, osa " t
arkastukset".
Kohdemaan mukaan.
Huoltoavain syttyyseuraava

määräaikaishuolto
lähestyy Katso takuu- ja huoltokirjasta tarkastuslistaa.
Vie auto huollettavaksi C
itro ËN-verkostolle tai
valtuutetulle korjaamolle.
Kello vilkkuu kellonajan asettaminen Käytä mittariston vasenta painiketta.
o

tsikko 3, osa " h allintalaitteet".
VaLMiiNa ajooN
3
hallintalaitteet

+
38
BERLINGO-2-VU_fI_CHAP03_PRET-A-PARTIR_ED01-2015BERLINGO-2-VU_fI_CHAP03_PRET-A-PARTIR_ED01-2015
Katso lisätietoja lisäaineen täyttämiseksi otsikosta 7, osa \
"adBlue-lisäaine".

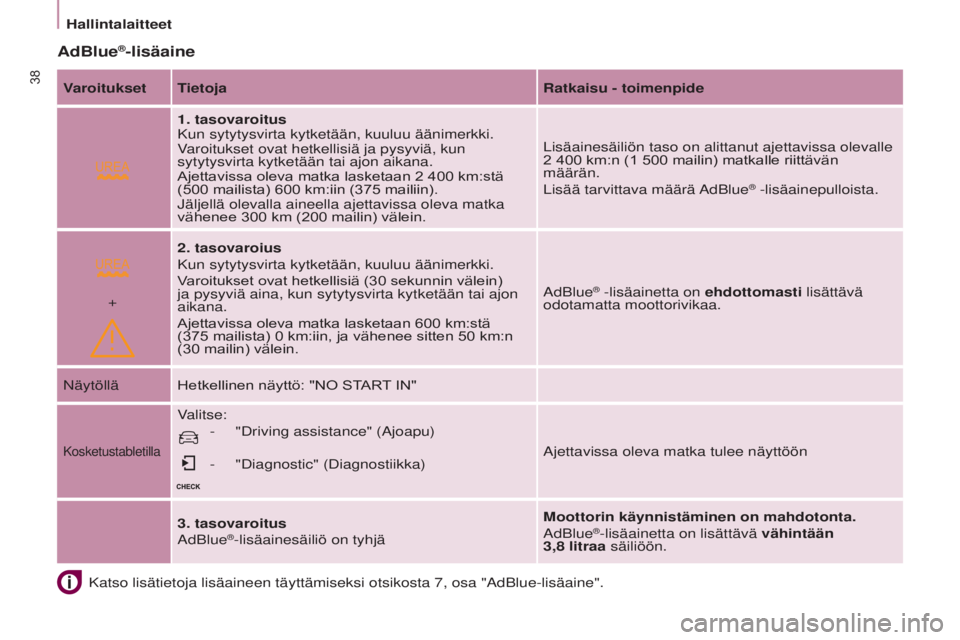

AdBlue®-lisäaine
Varoitukset Tietoja Ratkaisu - toimenpide
1. tasovaroitus
Kun sytytysvirta kytketään, kuuluu äänimerkki.
Varoitukset ovat hetkellisiä ja pysyviä, kun
sytytysvirta kytketään tai ajon aikana.
Ajettavissa
oleva matka lasketaan 2 400 km:stä
(500

mailista) 600 km:iin (375 mailiin).
j

äljellä olevalla aineella ajettavissa oleva matka
vähenee
300 km (200 mailin) välein.Lisäainesäiliön taso on alittanut ajettavissa olevalle
2
400 km:n (1 500 mailin) matkalle riittävän
määrän.
Lisää tarvittava määrä
a

dBlue
® -lisäainepulloista.
2. tasovaroius
Kun sytytysvirta kytketään, kuuluu äänimerkki.
Varoitukset

ovat

hetkellisiä

(30

sekunnin

välein)

ja pysyviä aina, kun sytytysvirta kytketään tai ajon
aikana.
Ajettavissa


oleva

matka

lasketaan

600

km:stä

(375


mailista)

0

km:iin,

ja

vähenee

sitten

50

km:n

(30


mailin)

välein.
a

dBlue
® -lisäainetta on ehdottomasti lisättävä
odotamatta moottorivikaa.
Näytöllä Hetkellinen

näyttö:

"NO

START


IN"
Kosketustabletilla
Valitse: -
"Driving assistance" (
a joapu)
-

"Diagnostic" (Diagnostiikka)a
jettavissa oleva matka tulee näyttöön
3. tasovaroitus
a

dBlue
®-lisäainesäiliö on tyhjä Moottorin käynnistäminen on mahdotonta.a
dBlue®-lisäainetta on lisättävä vähintään
3,8

litraa säiliöön.
Hallintalaitteet
