CITROEN BERLINGO ELECTRIC 2017 Priručnik (in Serbian)

3
PREZENTACIJA

PREZENTACIJA

Električno kolo

Normalna utičnica
str. 19 Brza utičnica
str. 22
Električno kolo 300 volti
str. 23 Pomoćni akumulator 12 volti
str. 25 Pogonski akumulator
str. 23

4

Vozačko mesto

Instrument tabla
str. 5 Birač brzina
str. 11
Displeji
str. 10

5
VOZAČKO MESTO


Instrument tabla

Pokazivač trenutne potrošnje i
prikupljanja energije
str. 6 Pokazivač napunjenosti
pogonskog akumulatora
str. 7
Pokazivači
str. 9 Menjač

str. 11 Preostala procenjena autonomija
str. 10 Pokazivač potrošnje energije
sistema za grejanje i klima
uređaja
str. 8, 13 i 14
Pokazivač
"Spreman"

str. 9

6
POKAZIVAČI

Akumulator - Pokazivač potrošnje i nastanka energije



Položaj "neutralan"
Kada date kontakt, vozilo niti troši niti
stvara energiju pomoću pogonskog
lanca : nakon brisanja kazaljka se
ponovo vraća u položaj "neutralan".
Kada motor ne radi i kada je
kontakt prekinut, otvaranje
vozačevih vrata pokreće
pokazivač potrošnje koji se
postavlja u položaj "neutralan". Kazaljka se pomera udesno u skladu
sa potrošnjom energije pogonskog
lanca.

Potrošnja energije
Kazaljka se pomera ulevo u skladu
sa nivoom napunjenosti akumulatora,
tokom perioda usporavanja i kočenja.

Zona "Opterećenje" Kazaljka se smešta u tu zonu kada
se vozilo koristi tako da se smanji
električna potrošnja i da se optimizuje
autonomija.


"Optimalna" zona

7
VOZAČKO MESTO


Akumulator - Pokazivač napunjenosti akumulatora

Nivo napunjenosti akumulatora
se trajno prikazuje kada se vozilo
pokrene.
Upozorenja u slučaju slabe energije
Dva nivoa sukcesivnih upozorenja
pokazuju da količina dostupne energije
postaje nedovoljna :
Kada se motor isključi, kontakt
prekine, otvaranje vozačevih vrata
aktivira pokazivač.
1-vi nivo : Rezerva

Ovaj pokazivač se pali
kada je nivo napunjenosti
akumulatora slab.
Uključivanje ovog
pokazivača praćeno je
zvučnim signalom.
2-gi nivo : Kritičan

Ovaj pokazivač je
povezan sa pokazivačem
rezerve i uključuje se na
instrument tabli kada je nivo
napunjenosti akumulatora
kritičan. Uključivanje ovog
pokazivača praćeno je
redovnim zvučnim signalom.
Pogledajte preostalu autonomiju
koja je prikazana na ekranu
instrument table.
Stavite vozilo na punjenje čim to bude
bilo moguće. Stavite vozilo na punjenje.
Preostala autonomija se više ne
računa. Snaga pogonskog lanca
se postepeno smanjuje.
Grejanje i klima uređaj se isključuju
(iako kazaljka koja pokazuje potrošnju
nije na položaju ECO
). Počev od takvog stanja
napunjenosti akumulatora, jačina
grejanja ili klima uređaja se
postepeno smanjuje.
Za više informacija, izvestite se na
stranama 8, 13-14.

8

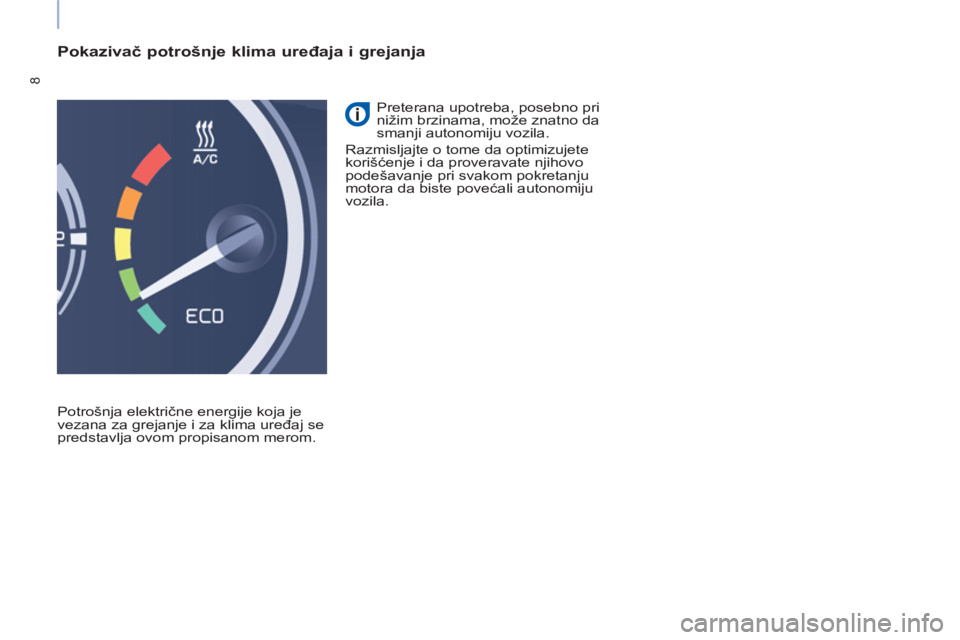

Pokazivač potrošnje klima uređaja i grejanja

Potrošnja električne energije koja je
vezana za grejanje i za klima uređaj se
predstavlja ovom propisanom merom. Preterana upotreba, posebno pri
nižim brzinama, može znatno da
smanji autonomiju vozila.
Razmisljajte o tome da optimizujete
korišćenje i da proveravate njihovo
podešavanje pri svakom pokretanju
motora da biste povećali autonomiju
vozila.

9
VOZAČKO MESTO

POKAZIVAČI


Pokazivač

Stanje

Uzrok

Delovanja/Posmatranja


Spreman
Upaljeno,
praćeno
zvučnim
signalom
prilikom
uključivanja. Vozilo je spremno za vožnju. Vreme uključivanja svetlosnog
signala odgovara stavljanju pod
napon.
Možete pritisnuti papučicu gasa i
možete da koristite klima uređaj ili
grejanje.

Rezerva
Uključena,
praćena
zvučnim
signalom. Nivo napunjenosti pogonskog
akumulatora je nedovoljan. Proverite preostalu autonomiju.
Stavite vozilo na punjenje čim to
bude bilo moguće.

Zaštita
pogonskog
akumulatora


Uključena,
praćena redovnim
zvučnim
signalom. Nivo napunjenosti pogonskog
akumulatora je kritičan. U slučaju kada je nivo
akumulatora kritičan, opadanje
snage motora je progresivno.
Odmah stavite vozilo na punjenje.
Upaljen. Maksimalna snaga motora nije
dostupna. Ukoliko se pokazivač ne isključi,
obratite se servisnoj mreži ili
serviseru stručni servis.

Napuni
pogonski
akumulator
Upaljen. Pogonski akumulator se puni. Kada se punjenje završi,
pokazivač se gasi.
Migavac. Pokretanje vozila je nemoguće
jer je kabl za punjenje ostao
uključen u utičnicu vozila. Proverite uključenost kabla za
punjenje.
Isključite kabl za punjenje.

Auto
dijagnostika
glavnog
električnog kola
Upaljen. Otkrivena je nepravilnost u
radu glavnog električnog kola. Brzo proverite u servisnoj mreži ili
kod servisera stručni servis.

Nezgoda u
pogonskom
lancu
Upaljen. Obavezno se zaustavite.
Brzo proverite u servisnoj mreži ili
kod servisera stručni servis.

10
EKRANI

Ekran (u skladu sa nivoom
opreme)
Svaki pritisak na taster koji je smešten
na kraju komande brisača omogućava
da se sukcesivno prikažu različiti
podaci putnog računara u zavisnosti od
ekrana.

Podešavanje jedinica
Autonomija
On prikazuje :


- procenjenu preostalu autonomiju,

- dodatnu autonomiju biranjem
režima ECO
na komandnoj tabli za
grejanje/klima uređaj,

- dodatnu autonomiju nakon
isključivanja grejanja i klima
uređaja.

Oni prikazuju :


- dnevni brojač pređenih kilometara
(biranje pređenog puta 1 ili 2),

- prosečnu potrošnju energije
akumulatora (na 100 km),

- brzinu.


Pređeni deo puta (1 i 2)
Ovaj displej prikazuje procenu broja
kilometara koji se mogu preći pre
obaveznog punjenja akumulatora.


Instrument tabla

11
VOZAČKO MESTO


Pokretanje vozila



- Da biste pokrenuli vozilo,
menjač mora da bude u
položaju P
,

- pritisnite pedalu kočnice,

- okrenite kontakt ključ.


POSTUPAK POKRETANJA

Ovaj pokazivač se uključuje
kad je vozilo spremno za
vožnju.


- Pritisnite pedalu kočnice,

- odaberite R
ili D
,

- Pustite pedalu kočnice i
ubrzajte. Odabrana brzina se pojavljuje na
displeju instrument table za trenutnu
potrošnju energije.


Menjač


Ukoliko menjač nije u položaju P
i/ili
ukoliko pedala kočnice nije pritisnuta
vozilo se neće pomerati. Ponovo
počnite postupak pokretanja vozila.
Odabir položaja D
ili R
na menjaču
određuje smer kretanja. Bolje je da
bude na stanici da bi mogao da se
promeni smer kretanja.


P
(Parking). Parkiranje.
Pomerite menjač u položaj P
,
zvučni signal se oglašava.

N
(Neutralan). Nulta brzina.
Pomerite menjač u položaj N
,
zvučni signal se oglašava.
Nemojte da birate ovaj položaj čak ni
na kratko dok se vozilo kreće.
Kola prelaze na zamajac. Odaberite D

da biste prešli na kretanje u napred.


D
(Drive). Kretanje u napred.
Pomerite menjač u položaj D
,
zvučni signal odjekuje.

Preporučuje se da se pedala
kočnice drži pritisnuta da bi se
odabrao položaj R
ili D
.


R
(Vožnja u nazad). Vožnja
u nazad. Pomerite menjač
u položaj R
, zvučni signal
odjekuje.

Nemojte da aktivirate kretanje u
nazad kada vozilo stoji.
Prilikom prelaska iz položaja R
u
položaj P
, N
se kratko prikazuje na
displeju.

Zvučni signal se emituje prilikom
promene brzine menjačem.
Zvučni signal se isključuje kada
korisnik prekida funkciju "Pomoć pri
parkiranju u nazad".


Vozač mora posebno da bude
oprezan kada vozi električno
vozilo jer se emituje slab zvuk u
saobraćaju.


Spreman


Zaustavljanje vozila
Preporučuje se da napustite vozilo sa
aktiviranom kočnicom i menjačem u
položaju P
zatim prekinite kontakt.
Zvučni signal se emituje prilikom
otvaranja vozačevih vrata ukoliko :


- kontakt ostane dat (pokazivač
" Spreman
" uključen),

- vozilo nije pravilno zaustavljeno
(menjač je položaja P
).
Poruka upozorenja se prikazuje na
ekranu.

12

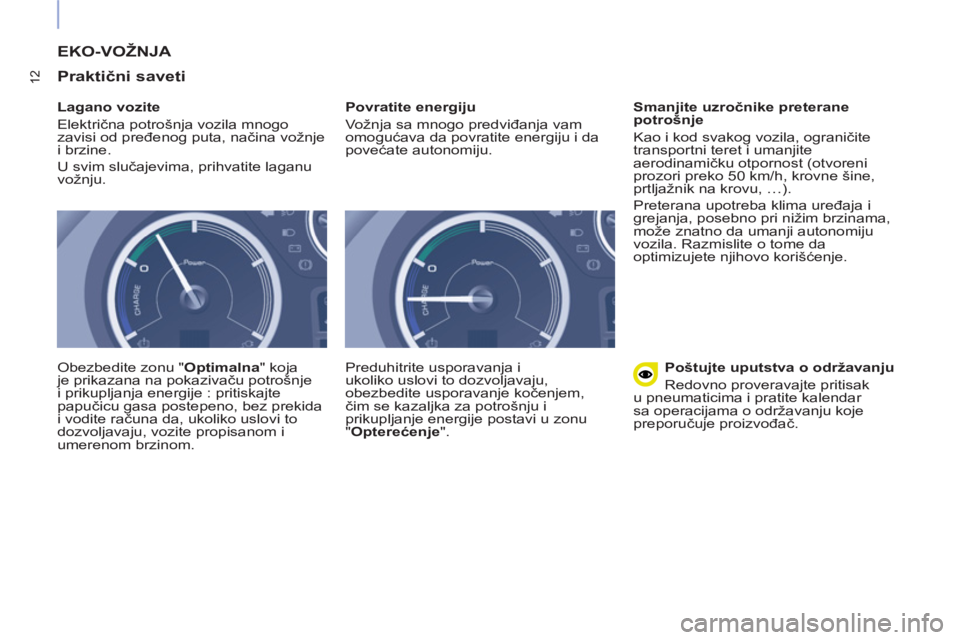

EKO-VOŽNJA

Praktični saveti


Lagano vozite
Električna potrošnja vozila mnogo
zavisi od pređenog puta, načina vožnje
i brzine.
U svim slučajevima, prihvatite laganu
vožnju.
Obezbedite zonu " Optimalna
" koja
je prikazana na pokazivaču potrošnje
i prikupljanja energije : pritiskajte
papučicu gasa postepeno, bez prekida
i vodite računa da, ukoliko uslovi to
dozvoljavaju, vozite propisanom i
umerenom brzinom.
Povratite energiju
Vožnja sa mnogo predviđanja vam
omogućava da povratite energiju i da
povećate autonomiju.
Preduhitrite usporavanja i
ukoliko uslovi to dozvoljavaju,
obezbedite usporavanje kočenjem,
čim se kazaljka za potrošnju i
prikupljanje energije postavi u zonu
" Opterećenje
".
Smanjite uzročnike preterane
potrošnje
Kao i kod svakog vozila, ograničite
transportni teret i umanjite
aerodinamičku otpornost (otvoreni
prozori preko 50 km/h, krovne šine,
prtljažnik na krovu, …).
Preterana upotreba klima uređaja i
grejanja, posebno pri nižim brzinama,
može znatno da umanji autonomiju
vozila. Razmislite o tome da
optimizujete njihovo korišćenje.

Poštujte uputstva o održavanju
Redovno proveravajte pritisak
u pneumaticima i pratite kalendar
sa operacijama o održavanju koje
preporučuje proizvođač.
