adblue CITROEN BERLINGO MULTISPACE 2015 Eksploatavimo vadovas (in Lithuanian)

5
Berlingo-2-VP_lt_Chap01_vue-ensemble_ed01-2015
IšORĖ
Nuotolinis valdymas 18-19
Elemento pakeitimas, pradinės padėties nustatymas

19
Raktas

18
Užvedimas

52
Pajudėjimo į įkalnę pagalba


53
Centrinis užrakinimas ir atrakinimas


18, 27
Degalų bakas, jo kamštis


159-160d

yzelino tiekimo nutraukimas ir atnaujinimas

160
Priedas "AdBlue", jo


papildymas

38-39, 161-167
Stiklo valytuvų šluostikliai


189
Išoriniai galinio vaizdo


veidrodžiai

108
Šoniniai posūkių rodikliai


182
"

a ctive City Brake"
1
19-122
Priekiniai žibintai, rūko šviesų žibintai,
posūkių rodikliai

55-57, 179-182
Spindulio aukščio reguliavimas


57
Priekinių lempučių


pakeitimas

179-182
Žibintų plautuvas


59, 156
Apsauga nuo sniego


177
Priekinės durys


21
Šoninės slankiosios durys


22-23
Raktas

18
Variklio gaubto atidarymas

152
V

aikų apsaugos įtaisas
144
V

ilkimas, pakėlimas

190
Prikabinimo įtaisas


("gulbės kaklo" tipo)

145-148
Pastatymo pagalba


1

12-113
Galinio vaizdo kamera

1

14
Galinis stogo liukas

26
Pagalbinė rankena


23
Atsarginis ratas, keltuvas, rato pakeitimas, įrankiai


171-176
Padangos sutaisymo


komplektas

170
Padangos pripūtimas, slėgis


200
Stogas "Modutop"


95-96, 99s

togo sijos

100
Galiniai žibintai, posūkių


rodikliai

55-56
3-iasis stabdymo žibintas

184
Galinių žibintų lempučių pakeitimas


179-180, 183-184
Durys, galinis gaubtas


23-25
Papildoma įranga


149-150 Matmenys


192-195
Stabdžiai, stabdžių trinkelės

1

11, 155, 157
avarinis stabdymas


1

15
ABS, REF

1

15
ASR, ESC

1

16
"Grip control"

1

17-118
"
a
ctive City Brake"

1

19-122
Padangos, jų slėgis

200
Sniego grandinės


178
Nepakankamo padangos


slėgio nustatymas

41-42
Numerio ženklo apšvietimo


žibintai

184
1
BENDROJI APŽVALGA
Išdėstymas

12
Berlingo-2-VP_lt_Chap01_vue-ensemble_ed01-2015
CHARAKTERISTIKA. PRIEŽIūRA
Identifikacijos duomenys, serijos numeris, dažų
markė, padangų matmenys

200
Stiklo ir žibintų plautuvas,


lygis jame

156
Lemputės pakeitimas,


apšvietimas

179-184 T

ikrinimai
157-158
-


akumuliatorius,
-


stabdžių trinkelės,
-


stabdžių diskai, būgnai,
-


stovėjimo stabdys,
-


salono oro filtras (anglies),
-


alyvos filtras,
-


dalelių filtras,
-


pavarų dėžė.
Saugikliai variklio skyriuje


1
85, 188
Variklio gaubto atidarymas, gaubto ramstis

152
lygiai
155-156
-
alyvos,
-

stabdžių skysčio,
-

aušinimo skysčio.
-

vairo stiprintuvo skysčio,
-

dyzelino priedų,s
usikaupusio vandens
išleidimas, dyzelino filtras 158
Kontrolinės lemputės

32-39
V
ariklio skyrius:
-

dyzelinio variklio

154
-


benzininio variklio

153
Degalų tiekimo nutraukimas, atnaujinimas (dyzelio)


160
Priedas "AdBlue"


161-167
Matmenys

192-195
Benzininių variklių ir masės duomenys

196-197
Dyzelinių variklių ir


masės duomenys

196, 198-199
Išdėstymas

+
Berlingo-2-VP_lt_Chap03_Pret-a-partir_ed01-2015
38
Priedas "AdBlue ®"
Norėdami sužinoti daugiau apie priedo pripylimą skaitykite 7 dalies skyrių "Priedas "AdBlue".
Įspėjimai
Informacija Sprendimas - veiksmas
1-asis įspėjimo lygis
Įjungus kontaktą nuskamba signalizatoriaus garsas.
Įspėjimai yra laikini ir nuolatiniai, įjungus kontaktą arba
važiuojant.
Priedo atsargos kilometrais skaičiuojamos atgaline tvarka nuo
2400
km (1500 ml) iki 600 km (375 ml).
Kas 300
tolesnių kilometrų (200 myl) įspėjimas pakartojamas.
Priedo kiekis bakelyje pasiekė ribą, kai dar galima
nuvažiuoti mažiau nei 2 400 km (1 500 ml).
Papildykite reikiamą priedo lygį iš bakelio arba
"
a dBlue
®" flakonų.
2-asis įspėjimo lygis
Įjungus kontaktą nuskamba signalizatoriaus garsas.
Įspėjimai yra laikini (kas 30

sekundžių) ir nuolatiniai,
kaskart įjungus kontaktą arba važiuojant.
Priedo atsargos kilometrais skaičiuojamos atgaline
tvarka nuo 600

km (375

ml) iki 0

km, o įspėjimas
kartojamas kas 50

km (30

myl). Būtinai pripilkite priedo "
a dBlue
®", nelaukdami, kol
automobilis sustos.
Displėjuje. Rodomas laikinai: "NO START IN".
j

utikliniame
ekrane. Pasirinkite:
-


"Driving assistance".
-


"Diagnostic". Imamos rodyti atsargos kilometrais.
3-iasis įspėjimo lygis
Priedo "

a
dBlue
®" bakelis tuščias. Neįmanoma užvesti variklio.
Būtina į bakelį įpilti ne mažiau kaip 3,8
litro priedo
" a dBlue®".
Vairavimo pultas

161
Berlingo-2-VP_lt_Chap07_Verification_ed01-2015Berlingo-2-VP_lt_Chap07_Verification_ed01-2015
"BLUEHDI"
IR
PRIEDAS "A D B LUE
®"Technologija"adBlue®" yra sprendimo, reikalingo
tinkamam sistemos SCR veikimui,
komercinė markė.
a
utomobiliai su varikliu "BlueH d i" turi
priedui " a dBlue
®" skirtą bakelį, kurio
talpa yra 17

litrų.
Jis turi į išorę išvestą įpylimo angą,
esančią degalų bako kamščio kairėje
pusėje ir uždengtą mėlynu kamšteliu.
Priedo "
a
dBlue
®" bakelis galės būti
pripiltas iš 5

arba 10 litrų bidono arba
1,89

litro flakono, arba atvažiavus
į degalinę, kuri turi specialų siurblį
priedui "
a
dBlue
®" lengviesiems
automobiliams.
Esant reikalui ši procedūra galės
būti atlikta, kai jūs apsilankysite
Sistema "BlueHDi" skirta sumažinti
azoto oksidų (NOx) emisiją 90

%,
transformuodama NOx dujas į
vandens garus ir azotą tam skirtame
katalizatoriuje -
s
CR (
s
elected
Catalytic Reduction).
Šis tikslas atitinka taršos emisijos
normas "Euro", kurias nustatė Europos
Sąjunga, siekdama apriboti vidaus
degimo variklių išmetamųjų dujų taršą.
Variklių karta "BlueHDi" atitinka
ES normą "Euro 6" naudodama
skystą priedą "AdBlue
®", supiltą į
tam skirtą bakelį ir leidžiantį perdirbti
išmetamąsias dujas.
CITROËN tinklo atstovybėje arba
kvalifikuotoje remonto dirbtuvėje.
Dėmesio, kai kuriose degalinėse
turimi didelio našumo priedo
siurbliai, pritaikyti išimtinai tik didžiųjų
sunkvežimių ir autobusų rezervuarams,
netinka nei lengviesiems
automobiliams, nei lengviesiems
sunkvežiniams ar mikroautobusams.
Niekada nesinaudokite šiais siurbliais.
tikRiNiMai
7
Priedas "adBlue®"

162
Berlingo-2-VP_lt_Chap07_Verification_ed01-2015Berlingo-2-VP_lt_Chap07_Verification_ed01-2015
Tinkamas naudojimasis
k
ai priedo " a dBlue®" bakelyje
pakanka, nerodoma jokia informacija.
Tačiau, kai priedo atsargų bakelyje
lieka tiek, kad su juo galima
nuvažiuoti ne daugiau kaip 2
400 km
(1

500

mylių), jus įspėja įvairūs
laikini signalai (kontrolinė lemputė,
pranešimas, signalizatoriaus garsas),
kurių rodymas intensyvėja, kol jie
tampa ištisiniai.
Įveikiant likusius su priedu kilometrus
mažėja jo atsargos, o įspėjimai
intensyvėja, kol pranešimas imamas
rodyti nuolat.
k

ai priedo "
a
dBlue
®" bakelis ištuštėja,
tampa neįmanoma užvesti variklį.
Labai patartina nelaukti, kol įsėjimai
bus rodomi paeiliui, ir pripildyti priedo
"
a
dBlue
®" bakelį per tinkamą laiką.
Priedo bakelio pripylimas
l

engviesiems automobiliams
parduodami 5

arba 10

litrų bidonai,
arba 1,89

litro (1/2

galono) flakonai
CITROËN tinklo atstovybėse,
belaukiant, kol jos turės priedo AdBlue
®
įpylimo siurblius.
j

ei priedo "
a
dBlue
®" bakelį norite
pripilti pats, įsitikinkite, ar turite
pritaikytą pripylimo žarnelę, kuri būna
arba nebūna parduodama kartu su
priedo bidonu.
Priedas "adBlue®"

163
Berlingo-2-VP_lt_Chap07_Verification_ed01-2015Berlingo-2-VP_lt_Chap07_Verification_ed01-2015

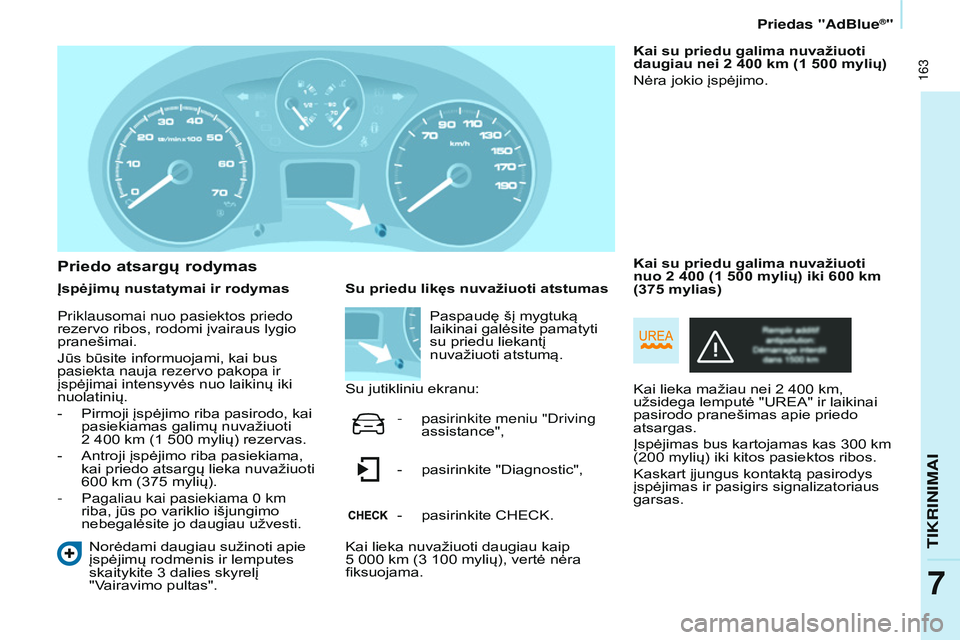

Priedo atsargų rodymas
Įspėjimų nustatymai ir rodymasNorėdami daugiau sužinoti apie
įspėjimų rodmenis ir lemputes
skaitykite 3
dalies skyrelį
"Vairavimo pultas". Kai su priedu galima nuvažiuoti
daugiau nei 2
400 km (1 500 mylių)
Nėra jokio įspėjimo.
Kai lieka mažiau nei 2
400 km,
užsidega lemputė "UREA" ir laikinai
pasirodo pranešimas apie priedo
atsargas.
Įspėjimas bus kartojamas kas 300
km
(200
mylių) iki kitos pasiektos ribos.
Kaskart įjungus kontaktą pasirodys
įspėjimas ir pasigirs signalizatoriaus
garsas. Kai su priedu galima nuvažiuoti
nuo 2 400 (1 500 mylių) iki 600 km
(375 mylias)
Su priedu likęs nuvažiuoti atstumas
Su jutikliniu ekranu:
Kai lieka nuvažiuoti daugiau kaip
5
000 km (3 100 mylių), vertė nėra
fiksuojama. Paspaudę šį mygtuką
laikinai galėsite pamatyti
su priedu liekantį
nuvažiuoti atstumą.
-

pasirinkite meniu "
d riving
assistance",
-

pasirinkite "Diagnostic",
-


pasirinkite CHECK.
Priklausomai nuo pasiektos priedo
rezervo ribos, rodomi įvairaus lygio
pranešimai.
Jūs būsite informuojami, kai bus
pasiekta nauja rezervo pakopa ir
įspėjimai intensyvės nuo laikinų iki
nuolatinių.
-


Pirmoji įspėjimo riba pasirodo, kai
pasiekiamas galimų nuvažiuoti
2

400 km (1 500 mylių) rezervas.
-

Antroji įspėjimo riba pasiekiama,
kai priedo atsargų lieka nuvažiuoti
600

km (375 mylių).
-

Pagaliau kai pasiekiama 0
km
riba, jūs po variklio išjungimo
nebegalėsite jo daugiau užvesti.
tikRiNiMai
7
Priedas "adBlue®"

164
Berlingo-2-VP_lt_Chap07_Verification_ed01-2015Berlingo-2-VP_lt_Chap07_Verification_ed01-2015
Kai pasiekiama 600 km riba, ima
mirksėti lemputė UREA ir užsidega
lemputė Service, kartu pasirodo
pranešimas, rodantis liekančias priedo
atsargas.
Įspėjimas bus kartojamas kas
30
sekundžių, o priedo atsargos
rodomos kas 50
nuvažiuotų kilometrų
(30
mylių).
Kaskart įjungus kontaktą pasirodys
įspėjimas ir pasigirs signalizatoriaus
garsas.
Kai bus pasiekta 0
kilometrų
riba, automobilyje įrengtas
reglamentuotas įtaisas jums
nebeleis užvesti variklio. Jūsų automobilio išmetamųjų dujų
tarša nebeatitinka "Euro 6" taršos
normos ir variklis nebeužsives.
Tam, kad galėtumėte vėl užvesti
automobilio variklį, turite pripilti ne
mažiau kaip 4
litrus priedo " a dBlue
®".
-

Supilkite priedą į bakelį (per įpylimo
angą su mėlynu kamšteliu).
-


Įjunkite kontaktą neužvesdami.
-


Prieš užvesdami variklį palaukite
10


sekundžių.
Kai su priedu galima nuvažiuoti
nuo 600

km (375

mylių) iki 0

km
Variklio užvedimas blokuojamas dėl
priedo "AdBlue
®" trūkumo bakelyje
Yra pasiektas 0 km priedo "adBlue®" lygis.
Venkite, kad būtų pasiekta 0 km
riba!
V
ažiuojant įspėjimas bus kartojamas
tol, kol priedo lygis nebus pakankamai
papildytas.
Nepripylę priedo į specialų bakelį
rizikuojate, jog nebegalėsite važiuoti
automobiliu.
Paskui pripilkite daugiau priedo į
bakelį, kurio talpa yra 17
litrų.
Arba kreipkitės į CITROËN
tinklo atstovybę arba kvalifikuotą
remonto dirbtuvę.
Priedas "adBlue®"

165
Berlingo-2-VP_lt_Chap07_Verification_ed01-2015Berlingo-2-VP_lt_Chap07_Verification_ed01-2015
Sistemos SCR veikimo
sutrikimas
Užsidega UREA, Service ir variklio
autodiagnostikos lemputės.
Kaskart įjungus kontaktą
signalizatoriaus garsas ir pranešimas
patvirtina taršos ribojimo sistemos
sutrikimą.
Jei tai yra laikinas sutrikimas, įspėjimas
išnyksta, kai tik taršos norma išmetimo
sistemoje vėl atitinka normą.Patvirtintas gedimas
Šalia pirmiau nurodytų signalų,
mirksi lemputė UREA ir rodomas su
priedo atsargomis galimas nuvažiuoti
atstumas kilometrais (myliomis).
Įspėjimas bus kartojamas kas
30
sekundžių ir atnaujinamas galimas
nuvažiuoti atstumas 50 km pakopomis.
Kai tik galie, kreipkitės į CITROËN
tinklo atstovybę arba kvalifikuotą
remonto dirbtuvę.
Antraip rizikuojate, kad nebegalėsite
važiuoti automobiliu. Variklio užvedimas blokuojamas
nuvažiavus 1
100 km (700 mylių)
Nustatytas sutrikimas
Kaskart pabandžius užvesti variklį
suveikia įspėjimas ir pasirodo
pranešimas "Emissions fault:
Starting prevented" (taršos kontrolės
sutrikimas: užvesti draudžiama).
Tačiau, jei nuvažiavus 50
km
(30
mylių) nuolat rodomas
įspėjimas ir dega lemputės,
patvirtinamas gedimas.
Variklio užvedimo blokavimo įtaisas
suveiks automatiškai, jei nuo šio
patvirtinimo bus nuvažiuota daugiau
kaip 1
100 km (700 mylių).
Kai tik galite, kreipkitės į CITROËN
tinklo atstovybę arba kvalifikuotą
remonto dirbtuvę.
tikRiNiMai
7
Priedas "adBlue®"

166
Berlingo-2-VP_lt_Chap07_Verification_ed01-2015Berlingo-2-VP_lt_Chap07_Verification_ed01-2015
Priedo "AdBlue®" pripylimas ar
papildymas
Atsargumo priemonės
Naudokite tik ISO 22241
standartą
atitinkantį priedą "AdBlue
®".
Priedas "
a
dBlue ®" yra medžiaga,
pagaminta iš karbamido.
Šis skystis yra nedegus, bespalvis ir
bekvapis.
Jį reikia saugoti vėsioje vietoje.
Priedo "AdBlue
®" bidonas (5 arba 10 l)
arba flakonas (1,89 l)
Patikrinktie priedo galiojimo datą.
Perskaitykite ant etiketės nurodytą
instrukciją.
Patikrinkite, ar turite tam tinkamą
įpylimo žarnelę, kuri gali būti
parduodama arba neparduodama kartu
su priedo bidonu.
Pripylimas
Jei pilant priedo prisilaistė,
nuvalykite vietą aplink įpylimo
angą drėgna šluoste.
j

ei priedo " a dBlue
®" išsiliejo
daugiau, gausiai nuplaukite šaltu
vandeniu arba nušluostykite švaria
drėgna šluoste.
Jei priedas susikristalizavo, pašalinkite
jį kepine ir šiltu vandeniu.
Įsitikinkite, kad automobilis stovi lygioje
horizontalioje vietoje.
Supilkite bidono arba flakono turinį į
tam skirtą bakelį.
Pripylę priedo į bakelį laikykitės tokių
rekomendacijų:
-

Įjunkite kontaktą neužvesdami
variklio.
-


Prieš užvesdami variklį palaukite
10

sekundžių.
Neišmeskite priedo "AdBlue
®"
bidonų ar flakonų su buitinėmis
šiukšlėmis.
Pristatykite juos į tam skirtą konteinerį
arba grąžinkite į pardavimo vietą.
Priedas "adBlue®"

167
Berlingo-2-VP_lt_Chap07_Verification_ed01-2015Berlingo-2-VP_lt_Chap07_Verification_ed01-2015
Laikykite priedą "AdBlue®"
vaikams nepasiekiamoje vietoje,
originaliame inde.
Niekada neperpilkite priedo "
a dBlue
®" į
kitą indą: skystis gali prarasti kokybę.
Niekada neskieskite priedo vandeniu.
Niekada nepilkite priedo į dyzelino
baką.
Rekomendacijos dėl
sandėliavimo
Nelaikykite priedo "adBlue®" bidonų ar
flakonų automobilyje.
Priedo "AdBlue
®" užšalimas
Priedas "
a
dBlue®" užšąla esant
žemesnei negu apytiksliai -11°C
(12,2

°F) temperatūrai, o jo savybės
suprastėja, kai šiluma pasiekia 25°C
(77°F).
Rekomenduojama laikyti flakonus
vėsioje vietoje, apsaugotoje nuo
tiesioginių saulės spindulių.
Šiomis sąlygomis priedas gali būti
saugomas ne mažiau kaip metus.
Jei priedas buvo užšalęs, jis galės
būti naudojamas, kai visiškai atšils
vidutinėje oro temperatūroje.
s
istema s CR turi priedo
" a dBlue
®" pašildymo bakelyje
įtaisą, leidžiantį automobiliui veikti
normaliomis sąlygomis.
Išskirtinėmis automobilio
eksploatavimo sąlygomis, kai
automobilis ilgą laiką laikomas
žemesnėje nei -15°C (5°F)
temperatūroje, įspėjimas apie taršos
ribojimo sistemos gedimą gali būti
susijęs su priedo "AdBlue
®" užšalimu.
Pastatykite automobilį aukštesnėje
temperatūroje bent kelioms valandoms,
kol priedas atšils iki skysto būvio.
Taršos ribojimo sistemos įspėjamoji
lemputė užges ne iškart, tai bus
nuvažiavus keletą kilometrų.
tikRiNiMai
7
Priedas "adBlue®"
