CITROEN BERLINGO MULTISPACE 2016 Instructieboekjes (in Dutch)

169
Berlingo-2-VP_nl_Chap08_Aide-rapide_ed01-2016
ACCU
Wacht 2 minuten na het uitzetten
van het contact alvorens u de accu
loskoppelt.
Maak de accupoolklemmen niet los bij
draaiende motor.
Laad de accu niet op zonder de
accukabels los te nemen.
Zet, elke keer nadat de accukabels
weer zijn aangesloten, het contact
AA
n
en wacht 1 minuut alvorens de motor
te starten, zodat de elektronische
systemen geïnitialiseerd kunnen
worden.
raadpleeg het CItroËn-
netwerk of een gekwalificeerde
werkplaats als er zich na deze
handeling toch nog problemen
voordoen.
W

acht ongeveer 3
minuten na het
vervangen van een lamp alvorens u de
accu aansluite
Het is raadzaam de accu los te
koppelen als uw auto langer dan
een maand buiten gebruik is.
Laden met behulp van een
acculader
- Maak de accupoolklemmen los.
-
Volg de aanwijzingen van de
fabrikant op de acculader

.
-


s
luit de accukabels weer aan, te
beginnen met de (-) kabel.
-
Controleer of de accupolen en
de klemmen schoon zijn. Indien
ze bedekt zijn met een (witte of
groene) oxidatielaag, neem dan de
accukabels los en reinig de polen
en de klemmen.
Starten met een hulpaccu
- sluit eerst de rode kabel aan op de
(+) polen van de beide accu's.
-


s
luit de groene of zwarte kabel aan
op de (-) pool van de hulpaccu.
-


s
luit het andere uiteinde van de
groene of zwarte kabel aan op
een zo ver mogelijk van de accu
verwijderd massapunt van de te
starten auto.
-


s
tel de startmotor in werking en
laat de motor draaien.
-
Wacht tot de motor stationair draait
en neem dan de kabels los.
Deze sticker geeft aan dat er
een speciale 12V

-loodaccu is
gebruikt die alleen losgekoppeld
en/of vervangen mag worden bij
het CI
troËn-netwerk of bij een
gekwalificeerde werkplaats.
Het negeren van deze aanwijzing kan
ertoe leiden dat de accu vroegtijdig
aan vervanging toe is.
na het monteren van de accu
kan het, afhankelijk van de
weersomstandigheden en de
laadtoestand van de accu, enkele uren
(tot ongeveer 8
uur) duren voordat het stop & start-systeem weer zal werken.
V

oor het opladen van de accu van
het
stop & start-systeem hoeven
de accukabels niet losgenomen te
worden.
Accu
sneL Weer oP WeG
8

170
Berlingo-2-VP_nl_Chap08_Aide-rapide_ed01-2016
ECO-MODE
nadat de motor is afgezet wordt bij
aangezet contact na 30 minuten een
aantal elektrische voorzieningen
(ruitenwissers, ruitbediening,
plafonniers, autoradio, enz.)
automatisch uitgeschakeld om te
voorkomen dat de accu ontladen raakt.
op dat moment knippert het
verklikkerlampje voor het laden van de
accu en verschijnt er een melding op
het display

.
start de motor en laat deze enige
tijd draaien om de bovengenoemde
voorzieningen weer te kunnen
gebruiken.
De beschikbare tijd bedraagt het
dubbele van de tijd dat de motor heeft
gedraaid. Deze tijd zal echter altijd
tussen de 5
en 30 minuten bedragen.
Als de accu ontladen is, kan de
motor niet gestart worden.
Accu

171
Berlingo-2-VP_nl_Chap08_Aide-rapide_ed01-2016

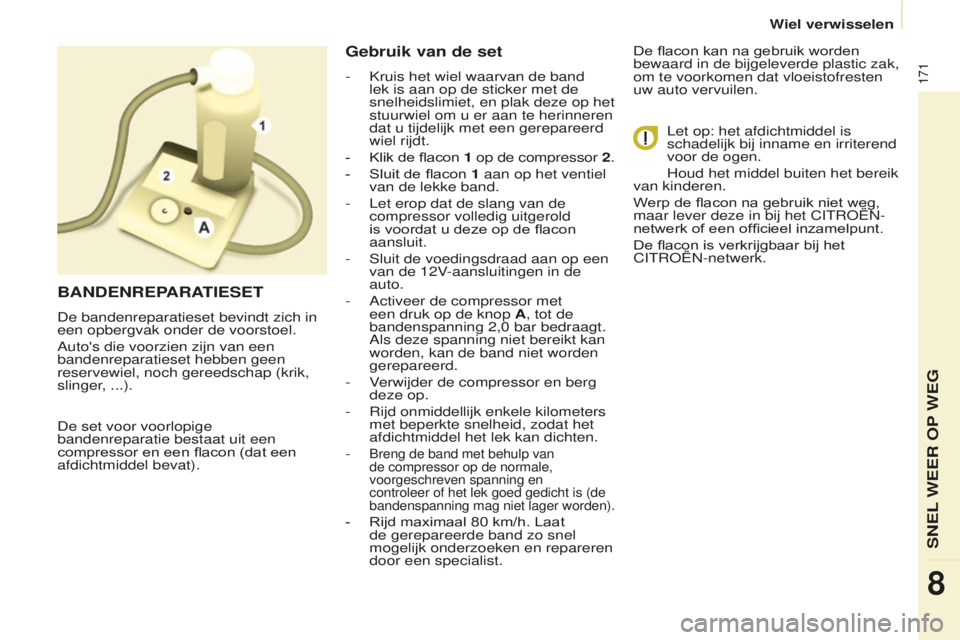

De set voor voorlopige
bandenreparatie bestaat uit een
compressor en een flacon (dat een
afdichtmiddel bevat).
Gebruik van de set
- kruis het wiel waarvan de band
lek is aan op de sticker met de
snelheidslimiet, en plak deze op het
stuurwiel om u er aan te herinneren
dat u tijdelijk met een gerepareerd
wiel rijdt.
-
Klik de flacon 1 op de compressor 2 .
-
Sluit de flacon 1 aan op het ventiel
van de lekke band.
-
Let erop dat de slang van de
compressor volledig uitgerold
is voordat u deze op de flacon
aansluit.
-


s
luit de voedingsdraad aan op een
van de 12V

-aansluitingen in de
auto.
-
Activeer de compressor met
een druk op de knop A

, tot de
bandenspanning 2,0
bar bedraagt.
Als deze spanning niet bereikt kan
worden, kan de band niet worden
gerepareerd.
-
Verwijder de compressor en berg
deze op.
-


r
ijd onmiddellijk
enkele kilometers
met beperkte snelheid, zodat het
afdichtmiddel het lek kan dichten.
-
Breng de band met behulp van
de compressor op de normale,
voorgeschreven spanning en
controleer of het lek goed gedicht is (de
bandenspanning mag niet lager worden).
- Rijd maximaal 80 km/h. Laat
de gerepareerde band zo snel
mogelijk onderzoeken en repareren
door een specialist. De flacon kan na gebruik worden
bewaard in de bijgeleverde plastic zak,
om te voorkomen dat vloeistofresten
uw auto vervuilen.
Let op: het afdichtmiddel is
schadelijk bij inname en irriterend
voor de ogen.
Houd het middel buiten het bereik
van kinderen.
W erp de flacon na gebruik niet weg,
maar lever deze in bij het CI
troËn-
netwerk of een officieel inzamelpunt.
De flacon is verkrijgbaar bij het
CI
troËn-netwerk.
BANDENREPARATIESET
De bandenreparatieset bevindt zich in
een opbergvak onder de voorstoel.
Auto's die voorzien zijn van een
bandenreparatieset hebben geen
reservewiel, noch gereedschap (krik,
slinger, ...).
sneL Weer oP WeG
8

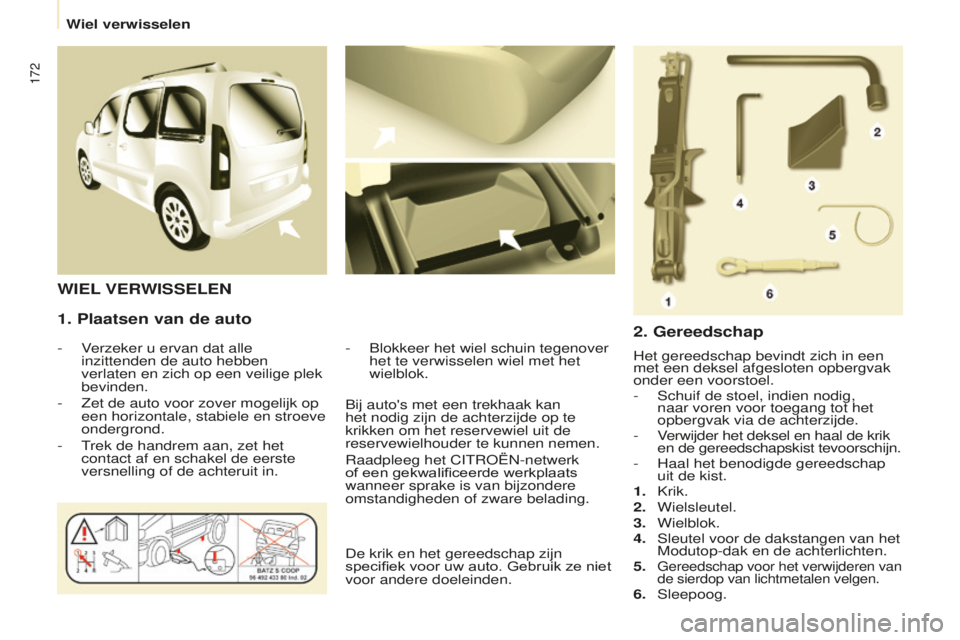

Wiel verwisselen

172
Berlingo-2-VP_nl_Chap08_Aide-rapide_ed01-2016
1. Plaatsen van de auto
- Verzeker u ervan dat alle
inzittenden de auto hebben
verlaten en zich op een veilige plek
bevinden.
-
Zet de auto voor zover mogelijk op
een horizontale, stabiele en stroeve
ondergrond.
-


t
rek de handrem aan, zet het
contact af en schakel de eerste
versnelling of de achteruit in. -
Blokkeer het wiel schuin tegenover
het te verwisselen wiel met het
wielblok.
WIEL VERWISSELEN
2. Gereedschap
Het gereedschap bevindt zich in een
met een deksel afgesloten opbergvak
onder een voorstoel.
-


s
chuif de stoel, indien nodig,
naar voren voor toegang tot het
opbergvak via de achterzijde.
-
Verwijder het deksel en haal de krik


en de gereedschapskist tevoorschijn.
-
Haal het benodigde gereedschap
uit de kist.
1.


k
rik.
2. Wielsleutel.
3. Wielblok.
4.

s
leutel voor de dakstangen van het
Modutop-dak en de achterlichten.
5.
Gereedschap voor het verwijderen van
de sierdop van lichtmetalen velgen.
6. sleepoog.
Bij auto's met een trekhaak kan
het nodig zijn de achterzijde op te
krikken om het reservewiel uit de
reservewielhouder te kunnen nemen.
raadpleeg het CItroËn-netwerk
of een gekwalificeerde werkplaats
wanneer sprake is van bijzondere
omstandigheden of zware belading.
De krik en het gereedschap zijn
specifiek voor uw auto. Gebruik ze niet
voor andere doeleinden.
Wiel verwisselen

173
Berlingo-2-VP_nl_Chap08_Aide-rapide_ed01-2016

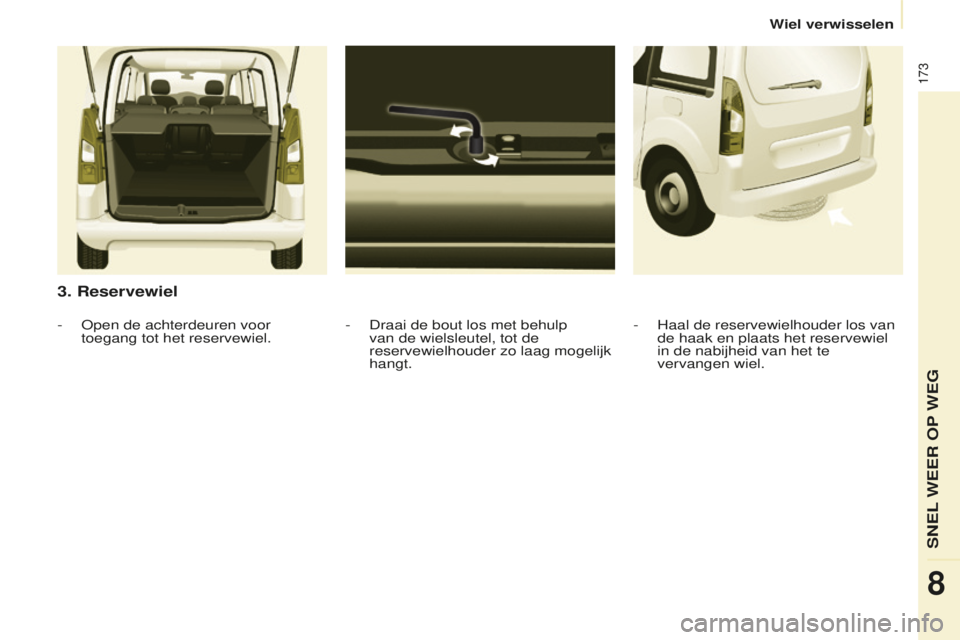

3. Reservewiel
- Draai de bout los met behulp
van de wielsleutel, tot de
reservewielhouder zo laag mogelijk
hangt.
-
open de achterdeuren voor
toegang tot het reservewiel. - Haal de reservewielhouder los van
de haak en plaats het reservewiel
in de nabijheid van het te
vervangen wiel.
sneL Weer oP WeG
8
Wiel verwisselen

174
Berlingo-2-VP_nl_Chap08_Aide-rapide_ed01-2016

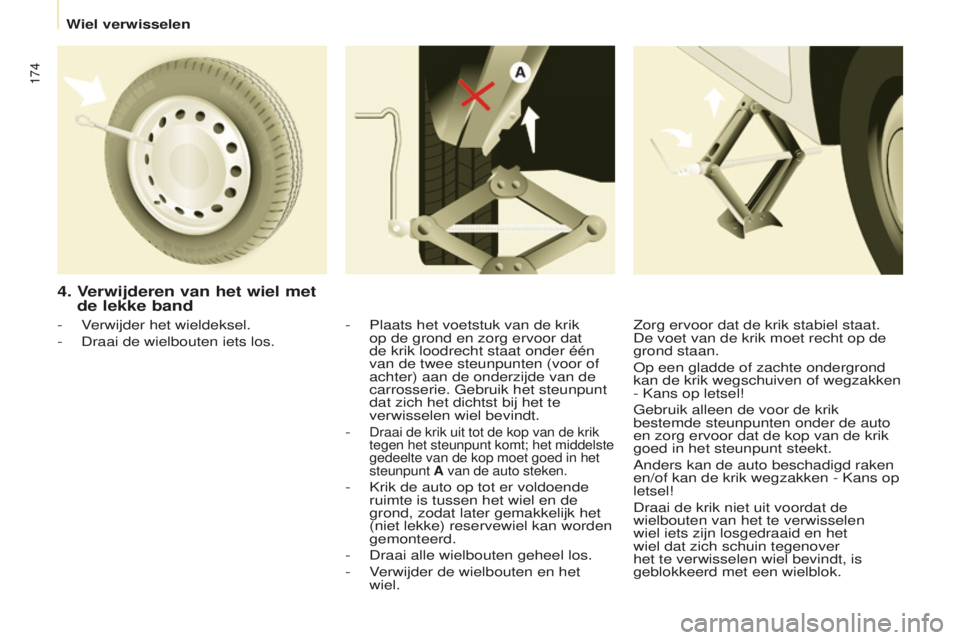

4. Verwijderen van het wiel met
de lekke band
- Plaats het voetstuk van de krik
op de grond en zorg ervoor dat
de krik loodrecht staat onder één
van de twee steunpunten (voor of
achter) aan de onderzijde van de
carrosserie. Gebruik het steunpunt
dat zich het dichtst bij het te
verwisselen wiel bevindt.
-
Draai de krik uit tot de kop van de krik
tegen het steunpunt komt; het middelste
gedeelte van de kop moet goed in het
steunpunt A van de auto steken.
- krik de auto op tot er voldoende
ruimte is tussen het wiel en de
grond, zodat later gemakkelijk het
(niet lekke) reservewiel kan worden
gemonteerd.
-
Draai alle wielbouten geheel los.
-
Verwijder de wielbouten en het
wiel.
-
Verwijder het wieldeksel.
-
Draai de wielbouten iets los. Zorg ervoor dat de krik stabiel staat.
De voet van de krik moet recht op de
grond staan.
op een gladde of zachte ondergrond
kan de krik wegschuiven of wegzakken
-
kans op letsel!
Gebruik alleen de voor de krik
bestemde steunpunten onder de auto
en zorg ervoor dat de kop van de krik
goed in het steunpunt steekt.
Anders kan de auto beschadigd raken
en/of kan de krik wegzakken -
kans op
letsel!
Draai de krik niet uit voordat de
wielbouten van het te verwisselen
wiel iets zijn losgedraaid en het
wiel dat zich schuin tegenover
het te verwisselen wiel bevindt, is
geblokkeerd met een wielblok.
Wiel verwisselen

175
Berlingo-2-VP_nl_Chap08_Aide-rapide_ed01-2016

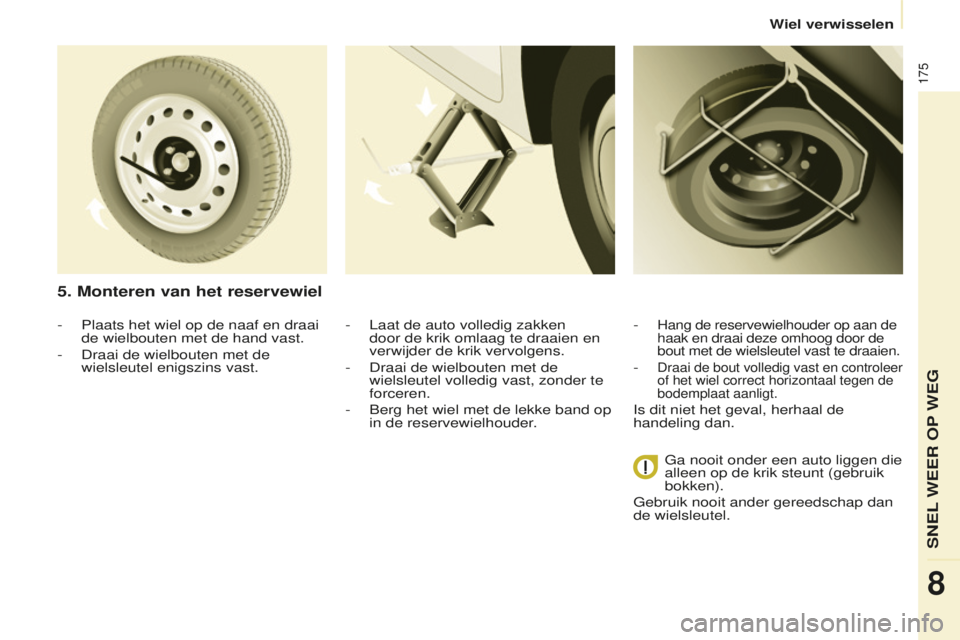

- Plaats het wiel op de naaf en draai
de wielbouten met de hand vast.
-
Draai de wielbouten met de
wielsleutel enigszins vast.
5. Monteren van het reservewiel
- Laat de auto volledig zakken
door de krik omlaag te draaien en
verwijder de krik vervolgens.
-
Draai de wielbouten met de
wielsleutel volledig vast, zonder te
forceren.
-
Berg het wiel met de lekke band op
in de reservewielhouder. -
Hang de reservewielhouder op aan de
haak en draai deze omhoog door de
bout met de wielsleutel vast te draaien.
- Draai de bout volledig vast en controleer
of het wiel correct horizontaal tegen de
bodemplaat aanligt.
Is dit niet het geval, herhaal de
handeling dan.
Ga nooit onder een auto liggen die
alleen op de krik steunt (gebruik
bokken).
Gebruik nooit ander gereedschap dan
de wielsleutel.
sneL Weer oP WeG
8
Wiel verwisselen

176
Berlingo-2-VP_nl_Chap08_Aide-rapide_ed01-2016

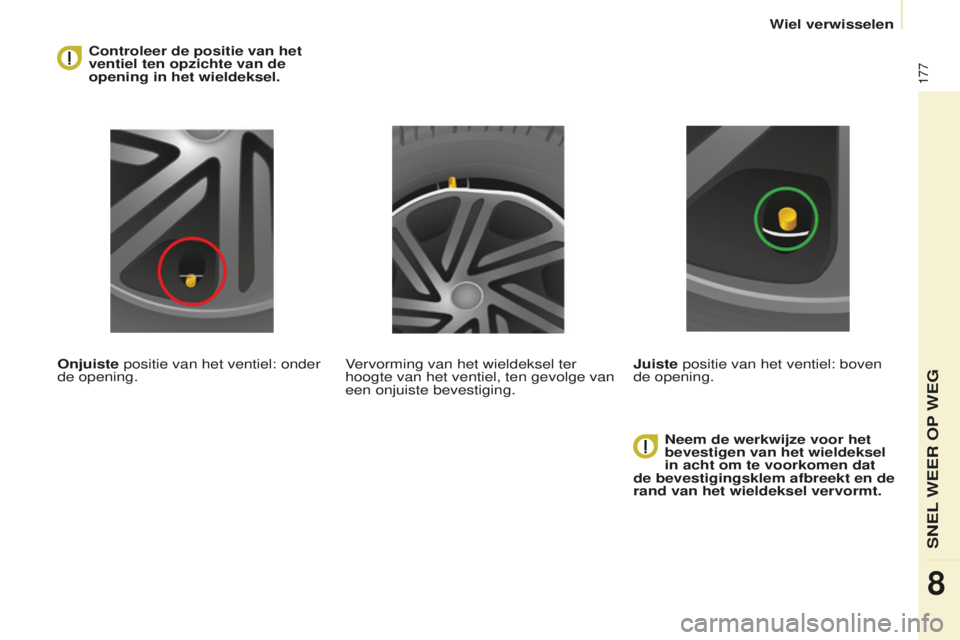

WIELDEkSEL OP DE VELG
BEVESTIGEN
Het ventiel in de velgrand moet zich in
het midden van de uitsparing van het
wieldeksel bevinden.
Dit is belangrijk, omdat het wieldeksel
anders niet goed op de stalen velg
past. (Als het ventiel niet in het
midden van de uitsparing zit, wordt het
antirotatiesysteem op de boutkoppen
gedrukt waardoor dit systeem beschadigd
kan raken wanneer u het wieldeksel in
deze stand probeert vast te drukken).
- Controleer of alle
bevestigingsklemmen voorlopig
zijn bevestigd, behalve de laatste
(tegenover de ventielopening).
-


s
la met de palm van uw hand op
het wieldeksel ter hoogte van de
klem tegenover het ventiel (de
laatste bevestigingsklem, sla altijd
in de klemrichting).
-
Controleer of de rand van het
wieldeksel nergens te diep in de
velg zit of te veel uitsteekt:
●
Positie van de rand van het
wieldeksel in orde

.
●
Positie van de rand van het
wieldeksel niet in orde

.
6. Monteren van het
gerepareerde wiel
Het wiel dient op dezelfde manier te
worden gemonteerd als bij stap 5. Vergeet
bovendien niet het wieldeksel te monteren.
Zie in rubriek 3 het gedeelte
"Cockpit", hoofdstuk
"Bandenspanningsdetectie" voor
aanbevelingen na het vervangen van
een wiel met bandenspanningssensor.
Zie in rubriek 9 het gedeelte
"Identificatie" voor de plaats van de
sticker met informatie over de banden.
Het reservewiel is niet geschikt
voor het afleggen van lange
afstanden. Laat zo snel
mogelijk het aanhaalmoment van de
wielbouten en de bandenspanning
van het reservewiel controleren
door het CI
troËn-netwerk of een
gekwalificeerde werkplaats.
Laat bovendien de lekke band zo
spoedig mogelijk repareren en het
oorspronkelijke wiel in de plaats
van het reservewiel monteren
door het CI
troËn-netwerk of een
gekwalificeerde werkplaats.
Wiel verwisselen

177
Berlingo-2-VP_nl_Chap08_Aide-rapide_ed01-2016
Controleer de positie van het
ventiel ten opzichte van de
opening in het wieldeksel.
Onjuiste positie van het ventiel: onder
de opening. Neem de werkwijze voor het
bevestigen van het wieldeksel
in acht om te voorkomen dat
de bevestigingsklem afbreekt en de
rand van het wieldeksel vervormt.
Vervorming van het wieldeksel ter
hoogte van het ventiel, ten gevolge van
een onjuiste bevestiging.
Juiste positie van het ventiel: boven
de opening.
sneL Weer oP WeG
8
Wiel verwisselen

178
Berlingo-2-VP_nl_Chap08_Aide-rapide_ed01-2016

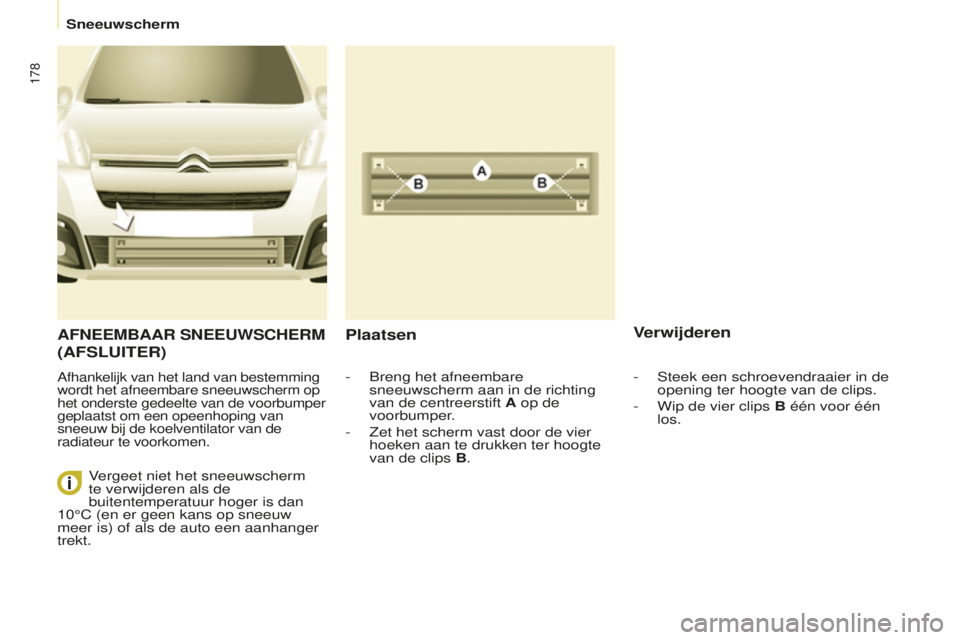

AFNEEMBAAR SNEEUWSCHERM
(
AFSLUITER)
Afhankelijk van het land van bestemming
wordt het afneembare sneeuwscherm op
het onderste gedeelte van de voorbumper
geplaatst om een opeenhoping van
sneeuw bij de koelventilator van de
radiateur te voorkomen.
Plaatsen Verwijderen
- Breng het afneembare
sneeuwscherm aan in de richting
van de centreerstift A
op de
voorbumper.
-
Zet het scherm vast door de vier
hoeken aan te drukken ter hoogte
van de clips B

.
Vergeet niet het sneeuwscherm
te verwijderen als de
buitentemperatuur hoger is dan
10°C (en er geen kans op sneeuw
meer is) of als de auto een aanhanger
trekt. -
steek een schroevendraaier in de
opening ter hoogte van de clips.
-
Wip de vier clips B

één voor één
los.
sneeuwscherm
