CITROEN BERLINGO MULTISPACE 2016 Instructieboekjes (in Dutch)

189
Berlingo-2-VP_nl_Chap08_Aide-rapide_ed01-2016
Zekeringen onder de motorkap
Maak de zekeringkast open en kantel
deze omlaag om bij de zekeringen te
komen.Zekering
F Ampère
A Functie
1 20 Motormanagement
2 15 Claxon
3 10 Pomp ruitensproeiers voor en achter
4 20 Pomp koplampsproeiers
5 15 Motorcomponenten
6 10
sensor verdraaiing stuurwiel, esP
7

10
rempedaalschakelaar
, schakelaar koppelingspedaal
8 25
startmotor
9

10 Motor koplampverstelling, parkeerhulpcomputer
10 30 Motorcomponenten 11 40
niet gebruikt
12

30
ruitenwissers
13

40 Intelligente servicecentrale (B
sI)
14

30 Pomp
15 10 Grootlicht rechts
16 10 Grootlicht links
17 15 Dimlicht rechts
18 15 Dimlicht links
sneL Weer oP WeG
8
Zekering vervangen

190
Berlingo-2-VP_nl_Chap08_Aide-rapide_ed01-2016
De ruitenwissers vóór in een
speciale stand zettenVervangen van een wisserblad vóór
- til de ruitenwisserarm op.
- Maak het wisserblad los en
verwijder het.
-
Monteer het nieuwe wisserblad.
- Zet de ruitenwisserarm terug.
Vervangen van het wisserblad achter
- til de ruitenwisserarm op, maak de
clip los en verwijder het wisserblad.
-
Monteer het nieuwe wisserblad en
zet de ruitenwisserarm terug.
WISSERBLADEN VERVANGEN
- Beweeg de ruitenwisserschakelaar
binnen één minuut na het afzetten
van het contact omlaag om de
ruitenwissers naar de voorruitstijlen
te bewegen (speciale stand).
Zet het contact aan en bedien
de ruitenwisserschakelaar om de
ruitenwissers in de ruststand te zetten.
ruitenwisserblad vervangen

191
Berlingo-2-VP_nl_Chap08_Aide-rapide_ed01-2016
Zonder takelen (4 wielen op de
grond)
Gebruik hiervoor altijd een sleepstang.

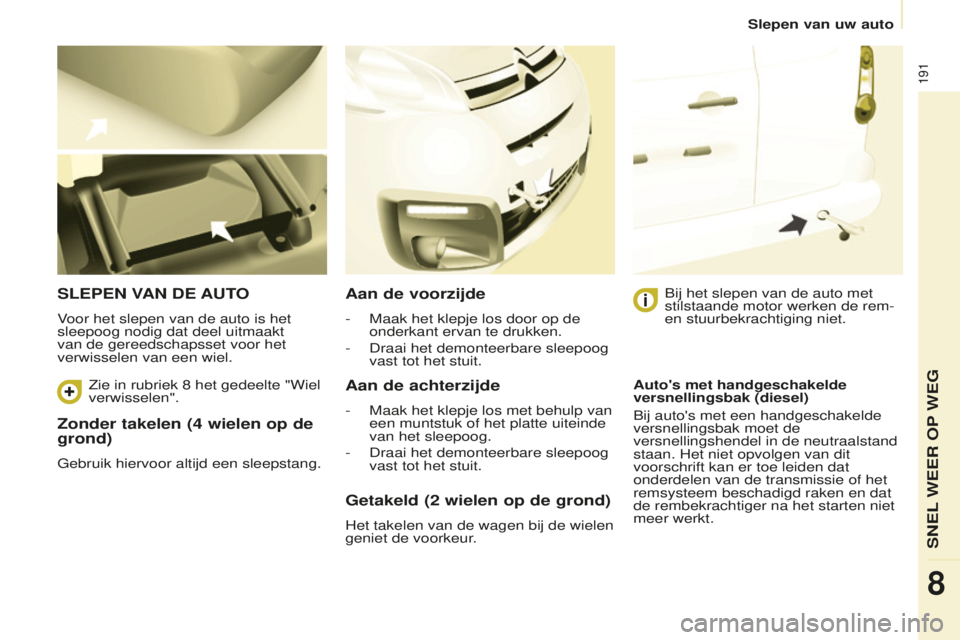

SLEPEN VAN DE AUTO
Voor het slepen van de auto is het
sleepoog nodig dat deel uitmaakt
van de gereedschapsset voor het
verwisselen van een wiel.
Aan de voorzijde
- Maak het klepje los door op de
onderkant ervan te drukken.
-
Draai het demonteerbare sleepoog
vast tot het stuit.
Aan de achterzijde
- Maak het klepje los met behulp van
een muntstuk of het platte uiteinde
van het sleepoog.
-
Draai het demonteerbare sleepoog
vast tot het stuit. Bij het slepen van de auto met
stilstaande motor werken de rem-
en stuurbekrachtiging niet.
Getakeld (2 wielen op de grond)
Het takelen van de wagen bij de wielen
geniet de voorkeur.
Auto's met handgeschakelde
versnellingsbak (diesel)
Bij auto's met een handgeschakelde
versnellingsbak moet de
versnellingshendel in de neutraalstand
staan. Het niet opvolgen van dit
voorschrift kan er toe leiden dat
onderdelen van de transmissie of het
remsysteem beschadigd raken en dat
de rembekrachtiger na het starten niet
meer werkt.
Zie in rubriek 8
het gedeelte "Wiel
verwisselen".
sneL Weer oP WeG
8
slepen van uw auto

Berlingo-2-VP_nl_Chap09_Caract-technique_ed01-2016
192
Afmetingen

193
Berlingo-2-VP_nl_Chap09_Caract-technique_ed01-2016

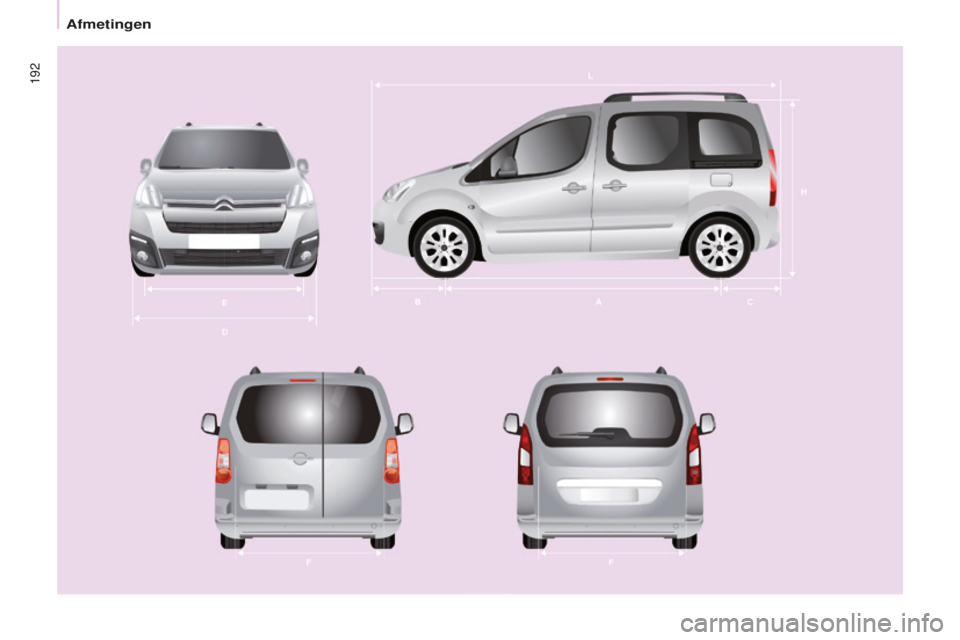

AFMETINGEN (MM)
Ltotale lengte4380
H
totale hoogte 1801-1862
A Wielbasis 2728
B
overhang vóór 925
C
overhang achter 727
D
totale breedte carrosserie: zonder buitenspiegels
1810
met buitenspiegels 2112
espoorbreedte vóór 1505-1507
F
spoorbreedte achter 1554-1556
-

Lengte laadruimte tot stoelen 2
e zitrij
990
2
e zitrij, stoel neergeklapt 1343
Passagiersstoel weggeklapt 3000
teCHnIsCHe GeGeVens
9
Afmetingen

Berlingo-2-VP_nl_Chap09_Caract-technique_ed01-2016

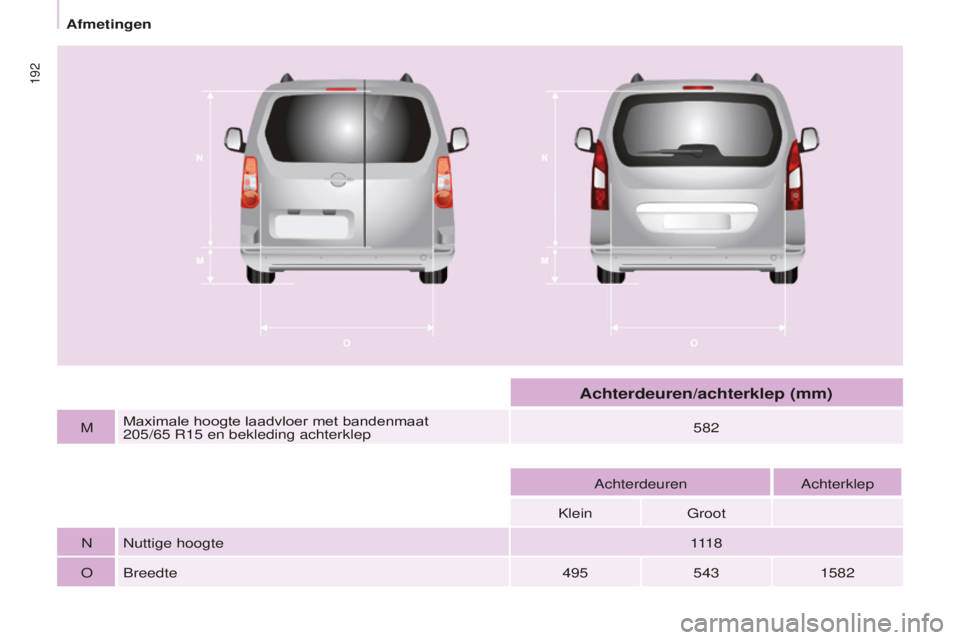

MMaximale hoogte laadvloer met bandenmaat
205/65 r15 en bekleding achterklep 582
Achterdeuren Achterklep
kleinGroot
nnuttige hoogte 111

8
oBreedte4955431582
Achterdeuren/achterklep (mm)
192
Afmetingen

195
Berlingo-2-VP_nl_Chap09_Caract-technique_ed01-2016

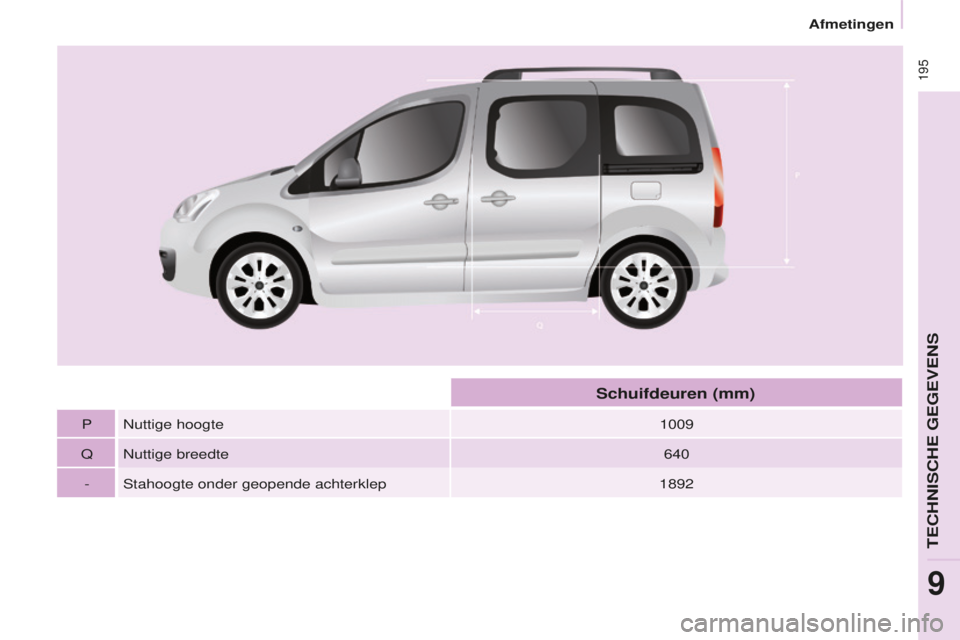

Pnuttige hoogte1009
Q
nuttige breedte 640
-
stahoogte onder geopende achterklep 1892
Schuifdeuren (mm)
teCHnIsCHe GeGeVens
9
Afmetingen

196
Berlingo-2-VP_nl_Chap09_Caract-technique_ed01-2016

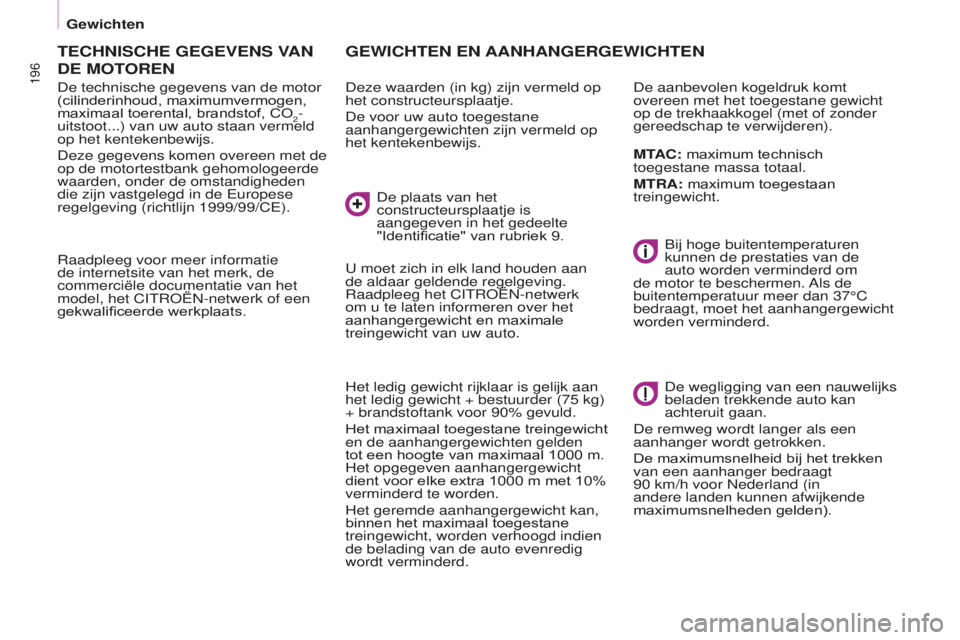

TECHNISCHE GEGEVENS VAN
DE MOT
OREN
De technische gegevens van de motor
(cilinderinhoud, maximumvermogen,
maximaal toerental, brandstof, CO
2-
uitstoot...) van uw auto staan vermeld
op het kentekenbewijs.
Deze gegevens komen overeen met de
op de motortestbank gehomologeerde
waarden, onder de omstandigheden
die zijn vastgelegd in de
europese
regelgeving (richtlijn

1999/99/C
e).
raadpleeg voor meer informatie
de internetsite van het merk, de
commerciële documentatie van het
model, het CI
troËn-netwerk of een
gekwalificeerde werkplaats.
GEWICHTEN EN AANHANGERGEWICHTEN
Deze waarden (in kg) zijn vermeld op
het constructeursplaatje.
De voor uw auto toegestane
aanhangergewichten zijn vermeld op
het kentekenbewijs.
Het ledig gewicht rijklaar is gelijk aan
het ledig gewicht + bestuurder (75
kg)
+ brandstoftank voor 90% gevuld.
Het maximaal toegestane treingewicht
en de aanhangergewichten gelden
tot een hoogte van maximaal 1000
m.
Het opgegeven aanhangergewicht
dient voor elke extra 1000
m met 10%
verminderd te worden.
Het geremde aanhangergewicht kan,
binnen het maximaal toegestane
treingewicht, worden verhoogd indien
de belading van de auto evenredig
wordt verminderd. Bij hoge buitentemperaturen
kunnen de prestaties van de
auto worden verminderd om
de motor te beschermen.

Als de
buitentemperatuur meer dan 37°C
bedraagt, moet het aanhangergewicht
worden verminderd.
De wegligging van een nauwelijks
beladen trekkende auto kan
achteruit gaan.
De remweg wordt langer als een
aanhanger wordt getrokken.
De maximumsnelheid bij het trekken
van een aanhanger bedraagt
90
km/h voor nederland (in
andere landen kunnen afwijkende
maximumsnelheden gelden). De aanbevolen kogeldruk komt
overeen met het toegestane gewicht
op de trekhaakkogel (met of zonder
gereedschap te verwijderen).
MT

AC: maximum technisch
toegestane massa totaal.
MTRA: maximum toegestaan
treingewicht.
De plaats van het
constructeursplaatje is
aangegeven in het gedeelte
"Identificatie" van rubriek 9.
u moet zich in elk land houden aan
de aldaar geldende regelgeving.
raadpleeg het CItroËn-netwerk
om u te laten informeren over het
aanhangergewicht en maximale
treingewicht van uw auto.
Gewichten

197
Berlingo-2-VP_nl_Chap09_Caract-technique_ed01-2016

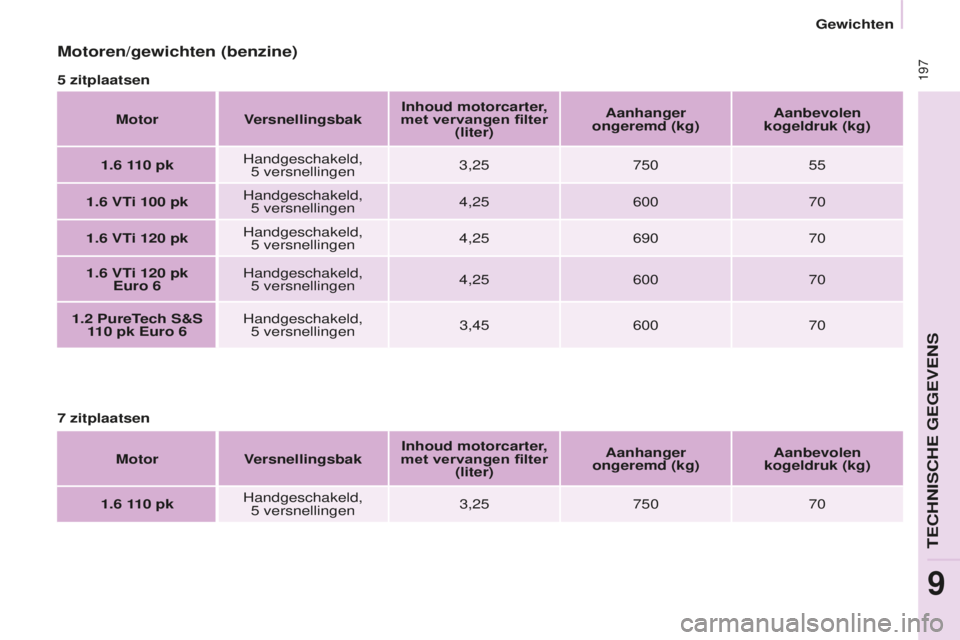

Motoren/gewichten (benzine)
5 zitplaatsenMotor Versnellingsbak Inhoud motorcarter
,
met vervangen filter (liter) Aanhanger
ongeremd (kg) Aanbevolen
kogeldruk (kg)
1.6
1

10
pk Handgeschakeld,
5 versnellin

gen3,25
750 55
1.6
VT

i 100
pkHandgeschakeld,
5 versnellin

gen4,25
600 70
1.6
VT

i 120
pkHandgeschakeld,
5 versnellin

gen4,25
690 70
1.6
VT

i 120
pk
Euro 6 Handgeschakeld,
5 versnellin

gen4,25
600 70
1.2
PureT

ech S&S
110
pk Euro 6 Handgeschakeld,
5 versnellin

gen3,45
600 70
7
zitplaatsen Motor V

ersnellingsbakInhoud motorcarter,
met vervangen filter (liter) Aanhanger
ongeremd (kg) Aanbevolen
kogeldruk (kg)
1.6
1

10
pk Handgeschakeld,
5 versnellin

gen3,25
750 70
teCHnIsCHe GeGeVens
9
Gewichten

198
Berlingo-2-VP_nl_Chap09_Caract-technique_ed01-2016
Motoren/gewichten (diesel)
5 zitplaatsenMotor Versnellingsbak Inhoud motorcarter
,
met vervangen filter (liter) Aanhanger
ongeremd (kg) Aanbevolen
kogeldruk (kg)
1.6
HDi 75 pk Handgeschakeld,
5 versnellin

gen-
600 70
1.6
HDi 75 pk F

APHandgeschakeld,
5
versnellin

gen-
715 70
BlueHDi 75
pk
Euro 6 Handgeschakeld,
5 versnellin

gen-
720 70
1.6
HDi 90 pk Handgeschakeld,
5 versnellin

gen3,75
735 70
1.6
HDi 92 pk F

APHandgeschakeld,
5
versnellin

gen3,75
715 70
1.6
e-HDi 92 pk F

APHandgeschakeld,
5
versnellin

gen3,75 690
70
elektronisch gestuurd,
6 versnellin

gen 750
70
1.6
BlueHDi 100 pk
Euro 6 Handgeschakeld,
5 versnellin

gen3,75
600 70
1.6
BlueHDi
100 S&S Handgeschakeld,
5
versnellin

gen3,75 600
70
elektronisch gestuurd,
6 versnellin

gen 600
70
1.6
HDi 1

15
pk F
APHandgeschakeld,
5
versnellin

gen3,75
735 70
1.6
BlueHDi 120 pk
Euro 6 Handgeschakeld,
6 versnellin

gen3,75
600 70
FAP: roetfilter.
e-HDi: uitvoering met
stop & start.
Gewichten
