CITROEN BERLINGO MULTISPACE 2016 Navodila Za Uporabo (in Slovenian)

179
Berlingo-2-VP_sl_Chap08_Aide-rapide_ed01-2016
sNEŽNE VERIgE
Snežne verige v zimskih razmerah
na cesti izboljšajo pogon in stabilnost
vozila ob zaviranju.Snežne verige se namesti na
pogonski kolesi; ne sme se jih
namestiti na zasilno rezervno kolo.
Upoštevajte zakonske posebnosti,
s katerimi je v vsaki državi urejena
uporaba snežnih verig in najvišja
dovoljena hitrost vožnje z njimi. Nasveti za uporabo
F


Če morate snežne verige namestiti
med potjo, ustavite vozilo na ravni
podlagi ob robu cestišča.
F


Zategnite parkirno zavoro in po
potrebi pod kolesa postavite
zagozde, da vozilo ne bi zdrsnilo.
F


Namestite snežne verige po
navodilih

proizvajalca.
F

Počasi speljite in vozite nekaj
trenutkov s hitrostjo manjšo od
50

km/h.
F

Ustavite vozilo in preverite ali so
snežne verige pravilno napete na
kolesih.
Priporočamo, da za vajo snežne
verige poskusite namestiti pred
odhodom na pot na ravni in suhi
podlagi.
Uporabljajte samo tiste verige, ki so
bile zasnovane in ustrezajo vrsti koles
s katerimi je opremljeno vaše vozilo:
Za več informacij o snežnih verigah
se obrnite na CITROËNOVO servisno
mrežo ali na kvalificirano servisno
delavnico.
Dimenzije
originalnih
pnevmatik Masimalna višina
člena
195/65

R159
mm
195/70
R15
205/65
R15
215/55
R16
215/50
R17Izogibajte se vožnji z verigami po
nezasneženem cestišču, ker s tem
lahko poškodujete pnevmatike in tudi
cestišče. Če je vaše vozilo opremljeno
z aluminijastimi platišči, po nameščanju
preverite, da verige nikjer niso v stiku s
platiščem.
PRAKTIČNE INFORMACIJE
8
Snežne verige

180
Berlingo-2-VP_sl_Chap08_Aide-rapide_ed01-2016
zAMENJAVA ŽARNICE
Tip A
Steklena žarnica:
Rahlo jo povlecite, ker
je nameščena pod
pritiskom.
Tip C
Halogenska žarnica:
Odstranite celoten sklop
iz ležišča. Tip B
Žarnica z bajonetnim
okovom (brez navojnega
vznožka): Pritisnite na
žarnico in jo zavrtite v
nasprotni smeri vrtenja
urnega kazalca.
Vrste žarnic
V vozilo so nameščene različne vrste
žarnic.
Odstranitev:
Tip D
Svetleča dioda (LED):
Za zamenjavo dnevnih
luči se obrnite na
CITROËNOVO servisno
mrežo ali kvalificirano
servisno delavnico.
Zamenjava žarnice

181
Berlingo-2-VP_sl_Chap08_Aide-rapide_ed01-2016
2. Pozicijske luči
Tip A, W5W - 5W
-
Odstranite pokrov
, tako da
povlečete jeziček iz mehkega
kavčuka.
-

Nosilec žarnice s pritiskom
dvignite in ga izvlecite s pomočjo
konektorja.
-


Zamenjajte žarnico.
-


Preverite, ali ste celoten pokrov
dobro namestili in zatesnili.

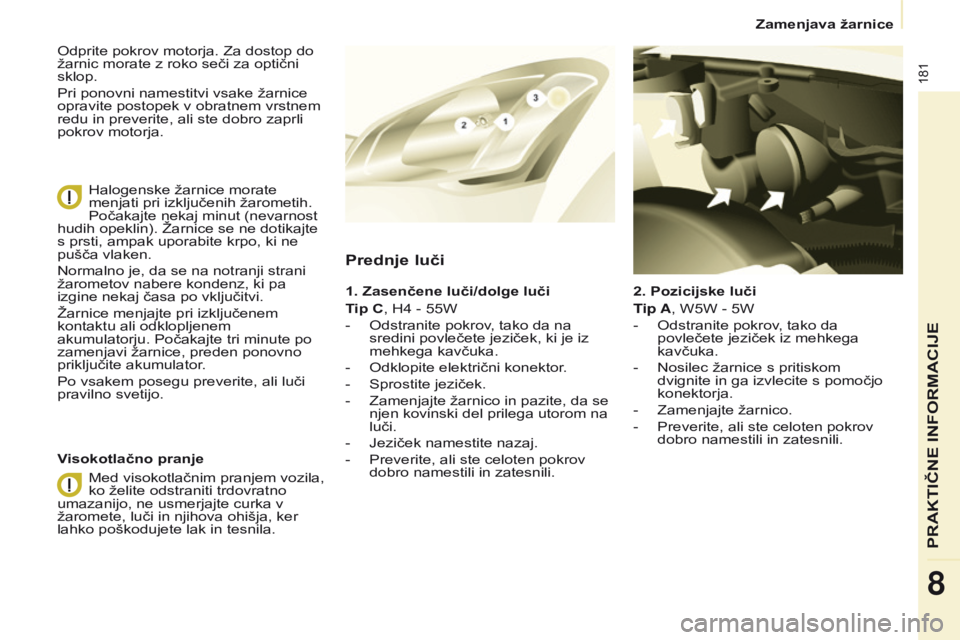

Prednje luči
1. zasenčene luči/dolge luči
T ip C, H4 - 55W
-

Odstranite pokrov
, tako da na
sredini povlečete jeziček, ki je iz
mehkega kavčuka.
-

Odklopite električni konektor
.
-

Sprostite jeziček.
-


Zamenjajte žarnico in pazite, da se
njen kovinski del prilega utorom na
luči.
-


Jeziček namestite nazaj.
-


Preverite, ali ste celoten pokrov
dobro namestili in zatesnili.
V

isokotlačno pranje
Odprite pokrov motorja. Za dostop do
žarnic morate z roko seči za optični
sklop.
Pri ponovni namestitvi vsake žarnice
opravite postopek v obratnem vrstnem
redu in preverite, ali ste dobro zaprli
pokrov motorja.
Halogenske žarnice morate
menjati pri izključenih žarometih.
Počakajte nekaj minut (nevarnost
hudih opeklin). Žarnice se ne dotikajte
s prsti, ampak uporabite krpo, ki ne
pušča vlaken.
Normalno je, da se na notranji strani
žarometov nabere kondenz, ki pa
izgine nekaj časa po vključitvi.
Žarnice menjajte pri izključenem
kontaktu ali odklopljenem
akumulatorju. Počakajte tri minute po
zamenjavi žarnice, preden ponovno
priključite akumulator.
Po vsakem posegu preverite, ali luči
pravilno svetijo.
Med visokotlačnim pranjem vozila,
ko želite odstraniti trdovratno
umazanijo, ne usmerjajte curka v
žaromete, luči in njihova ohišja, ker
lahko poškodujete lak in tesnila.
PRAKTIČNE INFORMACIJE
8
Zamenjava žarnice

182
Berlingo-2-VP_sl_Chap08_Aide-rapide_ed01-2016
3. Smerni kazalniki
Tip B, PY21W - 21W (jantarne barve)
-
Odstranite pokrov
, tako da
povlečete jeziček iz mehkega
kavčuka.
-

Zavrtite nosilec žarnice za četrt
vrtljaja v nasprotni smeri vrtenja
urnega kazalca.
-


Odstranite žarnico, tako da
pritisnete nanjo in jo zavrtite v
nasprotni smeri vrtenja urnega
kazalca.
-


Zamenjajte žarnico.
-


Preverite, ali ste celoten pokrov
dobro namestili in zatesnili. 4. Meglenke
T

ip C, H1 - 55W
-

Odstranite tri pritrdilne sponke in
vijak blatnika, ki so nameščeni pod
odbijačem.
-


Blatnik dvignite navzgor
.
-

Od nosilca žarnice odkločite
konektor tako, da pritisnite na
jeziček na zgornjem delu.-


Odstranite nosilec žarnice tako, da
ga s palcem in kazalcem stisnete
za sponki (zgoraj in spodaj).
-


Zamenjajte modul (nosilec žarnice
in žarnico).
-


Za ponovno namestitev optičnega
sklopa in odbijača postopek
ponovite v obratnem vrstnem redu.
Zamenjava žarnice

183
Berlingo-2-VP_sl_Chap08_Aide-rapide_ed01-2016

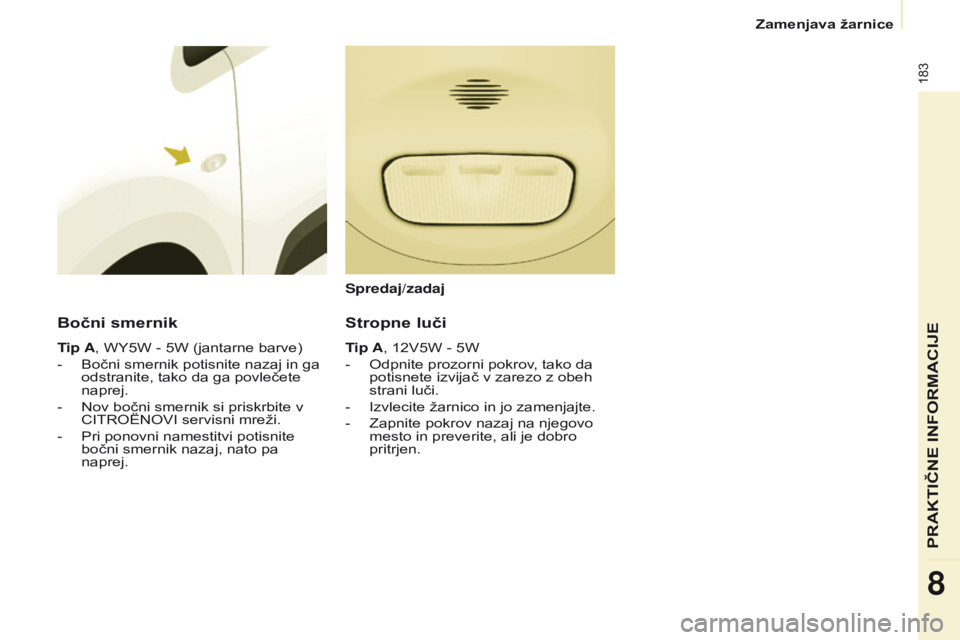

bočni smernik
Tip A, WY5W - 5W (jantarne barve)
-
Bočni smernik potisnite nazaj in ga
odstranite, tako da ga povlečete
naprej.
-


Nov bočni smernik si priskrbite v
CITROËNOVI servisni mreži.
-


Pri ponovni namestitvi potisnite
bočni smernik nazaj, nato pa
naprej.
stropne luči
Tip A, 12V5W - 5W
-
Odpnite prozorni pokrov
, tako da
potisnete izvijač v zarezo z obeh
strani luči.
-

Izvlecite žarnico in jo zamenjajte.
-


Zapnite pokrov nazaj na njegovo
mesto in preverite, ali je dobro
pritrjen.
Spredaj/zadaj
PRAKTIČNE INFORMACIJE
8
Zamenjava žarnice

184
Berlingo-2-VP_sl_Chap08_Aide-rapide_ed01-2016
zadnje luči
Pri tem postopku boste potrebovali
ključ, ki ga najdete med orodjem za
zamenjavo kolesa.Pri ponovni namestitvi pazite,
da dobro namestite jezičke in ne
priščipnete električne žice.
Ko zamenjate žarnico zadnjega
smernika, traja ponovna inicializacija
več kot približno dve minuti. - Odstranite štiri jezičke in izvlecite
nosilec žarnice.
-

Odstranite pregorelo žarnico, tako
da jo rahlo pritisnete in zavrtite v
nasprotni smeri od smeri vrtenja
urnega kazalca.
-


Zamenjajte žarnico.
Odstranitev optičnega sklopa:
-


pri vozilu s prtljažnimi vrati, sklop
povlecite proti sredini vozila,
-


pri vozilu s krilnimi vrati, povlecite
sklop k sebi.
Za dodatne informacije glejte poglavje
o vrstah žarnic.
1.

z
avorne/pozicijske luči
T

ip B, P21/5W - 21/5W
2.

Smerniki


T

ip B, PY21W - 21W (jantarne
barve)
3.

Luči za vzvratno vožnjo


T

ip B, P21W - 21W
4.

Meglenke


T

ip B, P21W - 21W
Visokotlačno pranje Med visokotlačnim pranjem vozila,
ko želite odstraniti trdovratno
umazanijo, ne usmerjajte curka
v žaromete, luči in njihova ohišja, ker
lahko poškodujete lak in tesnila. Glejte 9. poglavje, podpoglavje o
zamenjavi kolesa.
-

Določite mesto pregorele žarnice,
nato odprite zadnja vrata za 180°. Glejte 3. poglavje, podpoglavje o
odpiralnih delih.
-


S ključem odvijte pritrditvena vijaka.
-


Z zunanje strani izvlecite optični
sklop.
-


Držite luč in odklopite električni
konektor

.
Zamenjava žarnice

185
Berlingo-2-VP_sl_Chap08_Aide-rapide_ed01-2016
Luči za osvetlitev registrske tablice
- Odvijte obe matici vijakov.
-
Potisnite vzvoda.
-


Če je to potrebno, odklopite
konektor in izvlecite luč.
-


Zamenjajte žarnico.
Tretja zavorna luč
Tip A, W16W - 16W
Tip A, W5W - 5W
Vozilo s prtljažnimi vrati
-

Z izvijačem odstranite prozorno
plastično masko.
-


Zamenjajte žarnico.
-


Namestite plastično masko in
pritisnite nanjo. V

ozilo s krilnimi vrati
-

Odpnite notranjo oblogo.
-


Odstranite jeziček in odklopite
konektor

.
-

Zavrtite nosilec žarnice za četrt
vrtljaja v nasprotni smeri od smeri
vrtenja urnega kazalca.
-


Zamenjajte žarnico.
-


Namestite nosilec žarnice in
ponovno priklopite konektor

.
-

Oblogo namestite nazaj na njeno
mesto.
PRAKTIČNE INFORMACIJE
8
Zamenjava žarnice

186
Berlingo-2-VP_sl_Chap08_Aide-rapide_ed01-2016
ZAMENJAVA VAROVALKE
Ohišji varovalk sta nameščeni:
-

v spodnjem delu armaturne plošče,
na levi strani (za pokrovom),
-


pod pokrovom motorja (poleg
akumulatorja).
Navedene oznake veljajo za varovalke,
ki jih lahko zamenjate sami s pomočjo
klešč, ki so shranjene za žepom na
desni strani armaturne plošče. Glede
vseh ostalih posegov se posvetujte s
CITROËNOVO servisno mrežo ali z
usposobljeno servisno delavnico.
Odstranitev in ponovna
namestitev varovalke
Pokvarjeno varovalko vedno
zamenjajte z varovalko enake
jakosti.
Opozorilo za strokovnjake:
Dodatne podatke o varovalkah in
relejih poiščite na shematskem
prikazu "Metode" v servisni mreži.
CITROËN zavrača vsakršno
odgovornost za stroške popravila
vozila ali nepravilno delovanje zaradi
vgradnje dodatne opreme, ki je ni
dobavil in priporočil CITROËN, in ni
bila vgrajena v skladu z njegovimi
navodili, kar še zlasti velja za dodatno
priključene naprave, katerih skupni tok
presega 10


miliamperov. Preden zamenjate varovalko, morate
ugotoviti vzrok okvare in ga odpraviti.
●

Uporabite klešče.
Zamenjava varovalke

187
Berlingo-2-VP_sl_Chap08_Aide-rapide_ed01-2016
Varovalke pod armaturno ploščo
Za dostop do varovalk odprite pokrov.Varovalke
F Amperi
A Funkcija
1 15 Brisalnik zadnjega stekla
2 - Ni v uporabi
3 5 Varnostna blazina
4 10Klimatska naprava, diagnostična vtičnica, stikalo
vzvratnega ogledala, svetlobni snop žarometov
5 30 Pomik stekel
6 30 Ključavnice
7 5Zadnja stropna luč, sprednja luč za branje
zemljevidov, strešni tunel
8 20Avtoradio, zaslon, zaznavanje prenizkega tlaka v
pnevmatikah, alarmna naprava in sirena
9 30 Sprednja in zadnja 12-voltna vtičnica
10 15 Osrednji stebriček
11 15 Protivlomna kontaktna ključavnica s šibkim tokom
12 15 Zaznavalo za dež in svetlobo, varnostna blazina
13 5 Instrumentna plošča
14 15
Pomoč pri parkiranju, tipke za upravljanje samodejne
klimatske naprave, oprema za prostoročno telefoniranje
15 30 Ključavnice
16 - Ni v uporabi
17 40 Ogrevanje zadnjega stekla/vzvratnih ogledal
PRAKTIČNE INFORMACIJE
8
zamenjava varovalke

188
Berlingo-2-VP_sl_Chap08_Aide-rapide_ed01-2016
Varovalke v potniškem prostoru
Varovalke F Amperi
A Funkcija
1 - Ni v uporabi
2 20 Ogrevanje sedežev
3 - Ni v uporabi
4 15 Rele za preklop vzvratnih ogledal
5 15 Rele vtičnice za hladilno torbo
Zamenjava varovalke
