CITROEN BERLINGO MULTISPACE 2016 Návod na použití (in Czech)

179
Berlingo-2-vP_cs_Chap08_aide-rapide_ed01-2016
SNĚHOVÉ ŘETĚZY
Sněhové řetězy zlepšují v zimních
klimatických podmínkách poilnavost
a chování vozidla při brzdění.
Sněhové řetězy musejí být
montovány na poháněná kola.
Nesmějí být montovány na
rezervní kolo typu „na dojetí“.
r

espektujte nařízení a předpisy
pro používání sněhových řetězů
platné v dané zemi a maximální
povolenou rychlost. Doporučení pro montáž
F

Pokud musíte nasadit sněhové
řetězy během cesty

, zastavte
vozidlo na rovném povrchu, na kraji
silnice.
F

Zatáhněte parkovací brzdu
a

případně zajistěte kola klíny, aby
vozidlo nesklouzlo.
F

Nasaďte sněhové řetězy dle
pokynů dodaných jejich výrobcem.
F

o patrně se rozjeďte a chvíli jeďte
rychlostí do 50
km/h.
F

Zastavte vozidlo a ověřte, že jsou
sněhové řetězy správně napnuté.
Důrazně doporučujeme zkusit
si montáž sněhových řetězů
ještě před odjezdem, na rovném
a

suchém podkladu.
Používejte pouze řetězy, které jsou
uzpůsobené pro typ kol
vašeho
vozidla:
v

íce informací o sněhových řetězech
získáte v servisní síti C
itro ËN nebo
v
jiném odborném servisu.
r
ozměry
původních
pneumatik Maximální
rozměr článku
195/65
r 159
mm
195/70
r 15
205/65
r 15
215/55
r 16
215/50
r 17Nejezděte s nasazenými
sněhovými řetězy na vozovce bez
sněhu, abyste nepoškodili pneumatiky
vozidla a rovněž povrch vozovky.
Pokud je
v
aše vozidlo vybaveno ráfky
z lehkých slitin, ověřte, že žádná část
sněhového řetězu nebo úchytů není
s

ním v kontaktu.
rYCHlÁ NÁPovĚDa
8
Sněhové řetězy

180
Berlingo-2-vP_cs_Chap08_aide-rapide_ed01-2016

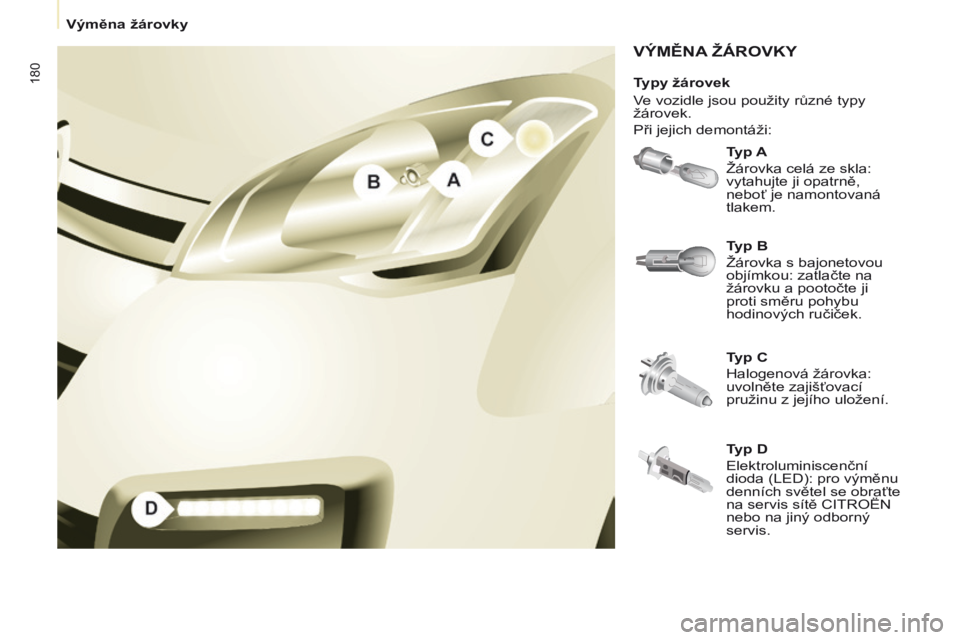

VÝMĚNA žÁROVKY
Typ A
ž

árovka celá ze skla:
vytahujte ji opatrně,
neboť je namontovaná
tlakem.
Typ C
Halogenová žárovka:
uvolněte zajišťovací
pružinu z jejího uložení. Typ B
ž

árovka s bajonetovou
objímkou: zatlačte na
žárovku a pootočte ji
proti směru pohybu
hodinových ručiček.
Typy žárovek
ve vozidle jsou použity různé typy
žárovek.
Při jejich demontáži:
T
yp D
e

lektroluminiscenční
dioda (
le D): pro výměnu
denních světel se obraťte
na servis sítě C
itro ËN
nebo na jiný odborný
servis.
výměna žárovky

181
Berlingo-2-vP_cs_Chap08_aide-rapide_ed01-2016

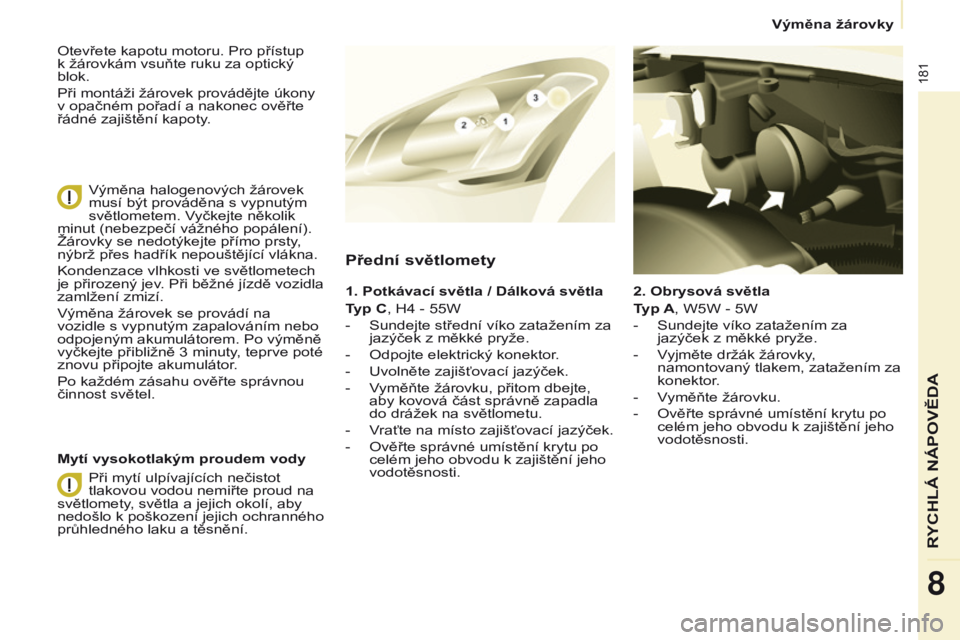

2. Obrysová světla
Typ A, W5W - 5W
-
Sundejte víko zatažením za
jazýček z měkké pryže.
-

v
yjměte držák žárovky
,
namontovaný tlakem, zatažením za
konektor.
-
v
yměňte žárovku.
-

o věřte správné umístění krytu po
celém jeho obvodu k zajištění jeho
vodotěsnosti.
Přední světlomety
1. Potkávací světla / Dálková světla
Typ C, H4 - 55W
-

Sundejte střední víko zatažením za
jazýček z měkké pryže.
-

o dpojte elektrický konektor.
-
u volněte zajišťovací jazýček.
-
v
yměňte žárovku, přitom dbejte,
aby kovová část správně zapadla
do drážek na světlometu.
-

v
raťte na místo zajišťovací jazýček.
-

o věřte správné umístění krytu po
celém jeho obvodu k zajištění jeho
vodotěsnosti.
Mytí vysokotlakým proudem vody
o

tevřete kapotu motoru. Pro přístup
k

žárovkám vsuňte ruku za optický
blok.
Při montáži žárovek provádějte úkony
v opačném pořadí a nakonec ověřte
řádné zajištění kapoty.
v

ýměna halogenových žárovek
musí být prováděna s vypnutým
světlometem.
v
yčkejte několik
minut (nebezpečí vážného popálení).
ž

árovky se nedotýkejte přímo prsty,
nýbrž přes hadřík nepouštějící vlákna.
k

ondenzace vlhkosti ve světlometech
je přirozený jev. Při běžné jízdě vozidla
zamlžení zmizí.
v

ýměna žárovek se provádí na
vozidle s vypnutým zapalováním nebo
odpojeným akumulátorem. Po výměně
vyčkejte přibližně 3 minuty, teprve poté
znovu připojte akumulátor.
Po každém zásahu ověřte správnou
činnost světel.
Při mytí ulpívajících nečistot
tlakovou vodou nemiřte proud na
světlomety, světla a jejich okolí, aby
nedošlo k poškození jejich ochranného
průhledného laku a těsnění.
rYCHlÁ NÁPovĚDa
8
výměna žárovky

182
Berlingo-2-vP_cs_Chap08_aide-rapide_ed01-2016

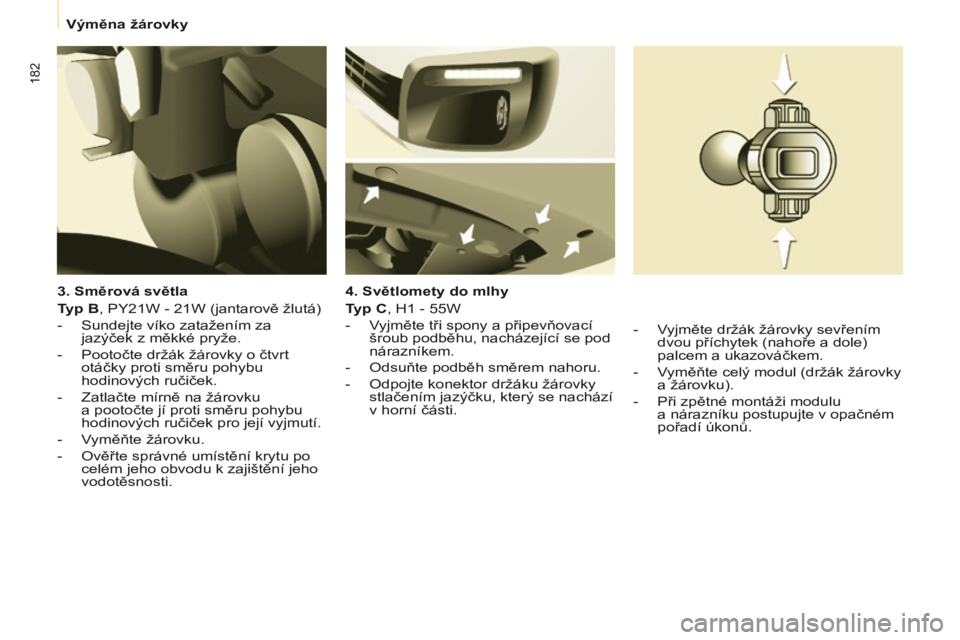

3. Směrová světla
Typ B, PY21W - 21W (jantarově žlutá)
-
Sundejte víko zatažením za
jazýček z měkké pryže.
-


Pootočte držák žárovky o čtvrt
otáčky proti směru pohybu
hodinových ručiček.
-


Zatlačte mírně na žárovku
a

pootočte jí proti směru pohybu
hodinových ručiček pro její vyjmutí.
-
v
yměňte žárovku.
-

o věřte správné umístění krytu po
celém jeho obvodu k zajištění jeho
vodotěsnosti. 4. Světlomety do mlhy
Typ C, H1 - 55W
-
v
yjměte tři spony a připevňovací
šroub podběhu, nacházející se pod
nárazníkem.
-

o dsuňte podběh směrem nahoru.
-
o dpojte konektor držáku žárovky
stlačením jazýčku, který se nachází
v horní části. -
v
yjměte držák žárovky sevřením
dvou příchytek (nahoře a dole)
palcem a ukazováčkem.
-

v
yměňte celý modul (držák žárovky
a žárovku).
-


Při zpětné montáži modulu
a

nárazníku postupujte v opačném
pořadí úkonů.
výměna žárovky

183
Berlingo-2-vP_cs_Chap08_aide-rapide_ed01-2016

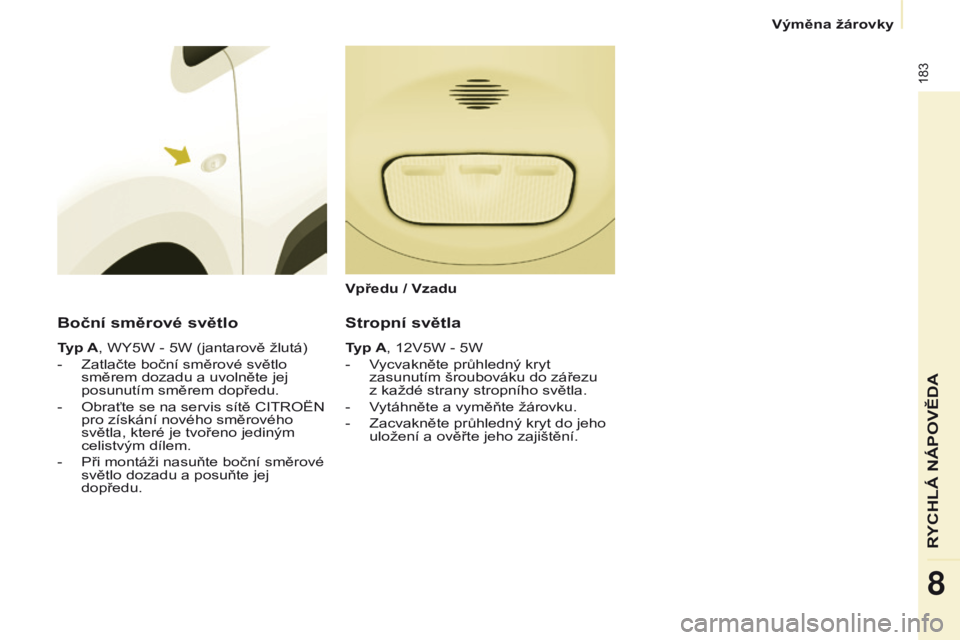

Boční směrové světlo
Typ A, WY5W - 5W (jantarově žlutá)
-
Zatlačte boční směrové světlo
směrem dozadu a uvolněte jej
posunutím směrem dopředu.
-

o braťte se na servis sítě C itro ËN
pro získání nového směrového
světla, které je tvořeno jediným
celistvým dílem.
-

Při montáži nasuňte boční směrové
světlo dozadu a posuňte jej
dopředu.
Stropní světla
Typ A, 12v5W - 5W
- v
ycvakněte průhledný kryt
zasunutím šroubováku do zářezu
z

každé strany stropního světla.
-
v
ytáhněte a vyměňte žárovku.
-


Zacvakněte průhledný kryt do jeho
uložení a ověřte jeho zajištění.
Vpředu / Vzadu
rYCHlÁ NÁPovĚDa
8
výměna žárovky

184
Berlingo-2-vP_cs_Chap08_aide-rapide_ed01-2016

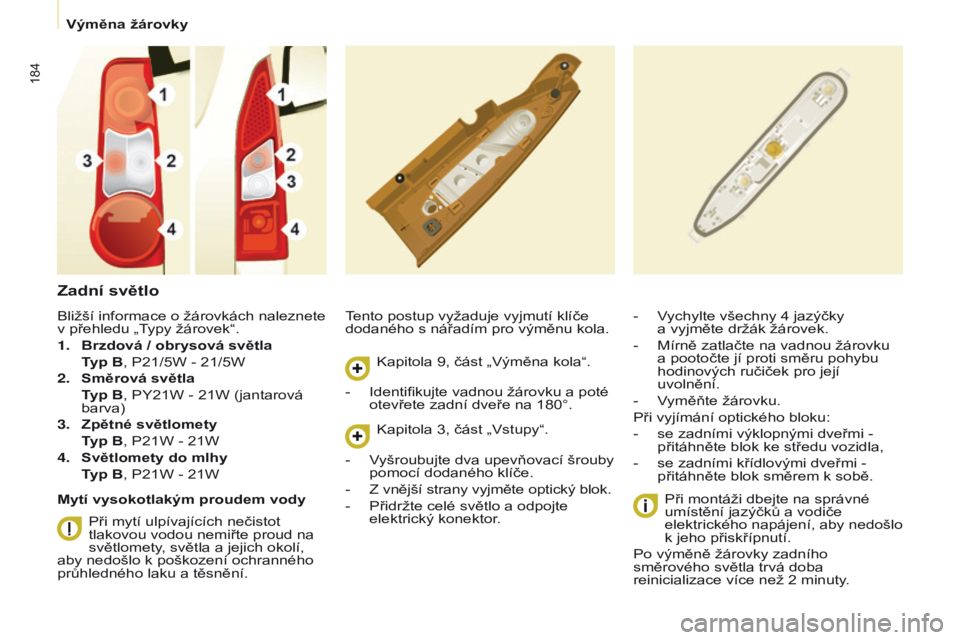

Zadní světlo
tento postup vyžaduje vyjmutí klíče
dodaného s nářadím pro výměnu kola.
Při montáži dbejte na správné
umístění jazýčků a vodiče
elektrického
napájení, aby nedošlo
k jeho přiskřípnutí.
Po výměně žárovky zadního
směrového světla trvá doba
reinicializace více než 2
minuty.
-
vychylte všechny 4 jazýčky
a vyjměte držák žárovek.
-

Mírně zatlačte na vadnou žárovku
a pootočte jí proti směru pohybu
hodinových ručiček pro její
uvolnění.
-

v
yměňte žárovku.
Při vyjímání optického bloku:
-


se zadními výklopnými dveřmi -
přitáhněte blok ke středu vozidla,
-


se zadními křídlovými dveřmi -
přitáhněte blok směrem k sobě.
Bližší informace o žárovkách naleznete
v přehledu „

typy žárovek“.
1.

Brzdová / obrysová světla


T

yp B, P21/5W - 21/5W
2.

Směrová světla


T

yp B, PY21W - 21W (jantarová
barva)
3.

Zpětné světlomety


T

yp B, P21W - 21W
4.

Světlomety do mlhy


T

yp B, P21W - 21W
Mytí vysokotlakým proudem vody Při mytí ulpívajících nečistot
tlakovou vodou nemiřte proud na
světlomety, světla a jejich okolí,
aby nedošlo k poškození ochranného
průhledného laku a těsnění.
k

apitola 9, část „ v ýměna kola“.
-
i dentifikujte vadnou žárovku a poté
otevřete zadní dveře na 180°.
k

apitola 3, část „ v stupy“.
-
v
yšroubujte dva upevňovací šrouby
pomocí dodaného klíče.
-
Z vnější strany vyjměte optický blok.
-


Přidržte celé světlo a odpojte
elektrický konektor

.
výměna žárovky

185
Berlingo-2-vP_cs_Chap08_aide-rapide_ed01-2016

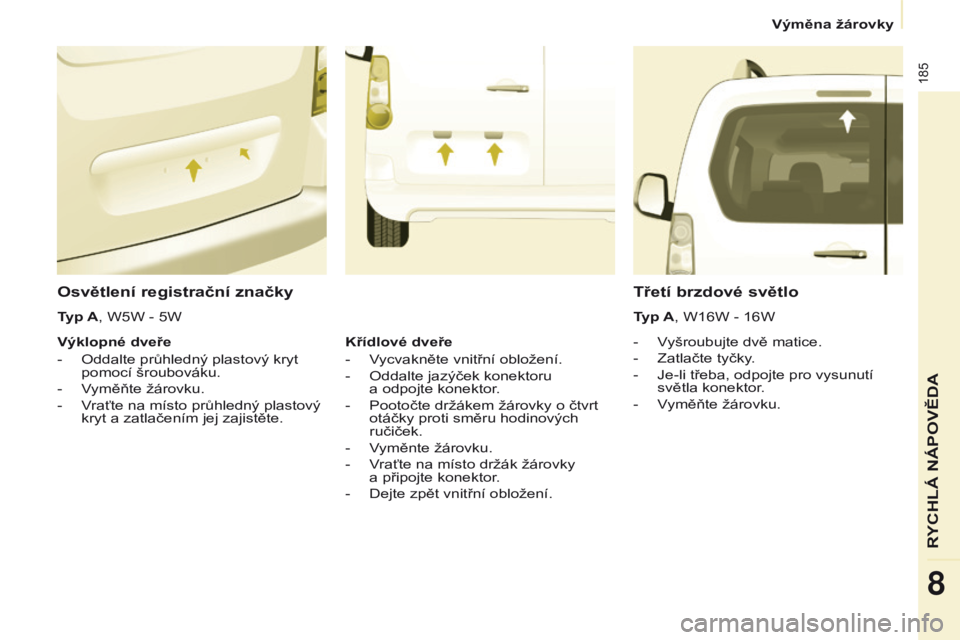

Osvětlení registrační značky
- vyšroubujte dvě matice.
-
Zatlačte tyčky
.
-

Je-li třeba, odpojte pro vysunutí
světla konektor

.
-
v
yměňte žárovku.
Třetí brzdové světlo
Typ A, W16W - 16W
Typ A, W5W - 5W
Výklopné dveře
-
o
ddalte průhledný plastový kryt
pomocí šroubováku.
-
v
yměňte žárovku.
-

v
raťte na místo průhledný plastový
kryt a zatlačením jej zajistěte. Křídlové dveře
-

v
ycvakněte vnitřní obložení.
-

o
ddalte jazýček konektoru
a

odpojte konektor.
-

Pootočte držákem žárovky o čtvrt
otáčky proti směru hodinových
ručiček.
-

v
yměnte žárovku.
-

v
raťte na místo držák žárovky
a


připojte konektor.
-

Dejte zpět vnitřní obložení.
rYCHlÁ NÁPovĚDa
8
výměna žárovky

186
Berlingo-2-vP_cs_Chap08_aide-rapide_ed01-2016
VÝMĚNA POJISTKY
Pojistkové skříňky jsou umístěné:
-

v levé spodní části palubní desky
(za víkem),
-


v motorovém prostoru

(u akumulátoru).
Dále uvedené údaje se týkají pouze
pojistek, které mohou být měněny
uživatelem s pomocí speciální pinzety
umístěné na zadní straně odkládací
schránky na pravé straně palubní
desky.
v případě potřeby jakéhokoli
jiného zásahu se obraťte na servis sítě
C
itro ËN nebo na jiný odborný servis.
Vyjímání a vkládání pojistky
Vadnou pojistku nahrazujte vždy
pojistkou se stejnou proudovou
hodnotou.
u

pozornění pro odborníky:
veškeré informace o pojistkách
a relé naleznete ve schématech
„Postup opravy“ na značkovém portálu.
Společnost C
itro
ËN odmítá
odpovědnost za náklady na opravu
vozidla nebo za poruchy jeho funkce,
způsobené montáží doplňkového
vybavení, které není dodáváno
a

doporučeno společností C
itro
ËN
a nebylo namontováno podle jejích
pokynů, zvláště je-li souhrnná spotřeba
všech těchto připojených doplňkových
zařízení vyšší než 10

m
a
. Před výměnou pojistky je nutno zjistit
příčinu závady a odstranit ji.
●

Použijte pinzetu.
výměna pojistky

187
Berlingo-2-vP_cs_Chap08_aide-rapide_ed01-2016
Pojistky v palubní desce
vyklopte víko pro přístup k pojistkám.Pojistka
FProudová hodnotaA Přiřazení
1 15 Stěrač zadního skla
2 -
volná
3 5 Nafukovací vak
4 10
k

limatizace, diagnostická zásuvka, ovládání
zpětného zrcátka, sklonu světlometů
5 30
o

vládání oken
6 30 Zámky
7 5Zadní stropní světlo, lampička na čtení vpředu,
střešní panel
8 20
a

utorádio, displej, detekce poklesu tlaku, alarm
a
siréna
9 30 Zásuvka 12
v vpředu a vzadu
10 15 Centrální konzola
11 15 Slaboproudá spínací skříňka
12 15 Snímač deště a světelné intenzity, nafukovací vak
13 5 Přístrojová deska
14 15 Parkovací asistent, ovladače automatické
klimatizace, sada hands-free
15 30 Zámky
16 -
volná
17 40
o

dmrazování zadního okna/zpětných zrcátek
rYCHlÁ NÁPovĚDa
8
výměna pojistky

188
Berlingo-2-vP_cs_Chap08_aide-rapide_ed01-2016
Pojistky pro interiér
Pojistka FProudová hodnota A Přiřazení
1 -
volná
2 20
vyhřívání sedadel
3 -
volná
4 15
r

elé přiklápěcích zpětných zrcátek
5 15
r

elé zásuvky pro chladicí zařízení
