CITROEN BERLINGO MULTISPACE 2016 Návod na použití (in Czech)

69
Berlingo-2-vP_cs_Chap04_ergonomie_ed01-2016

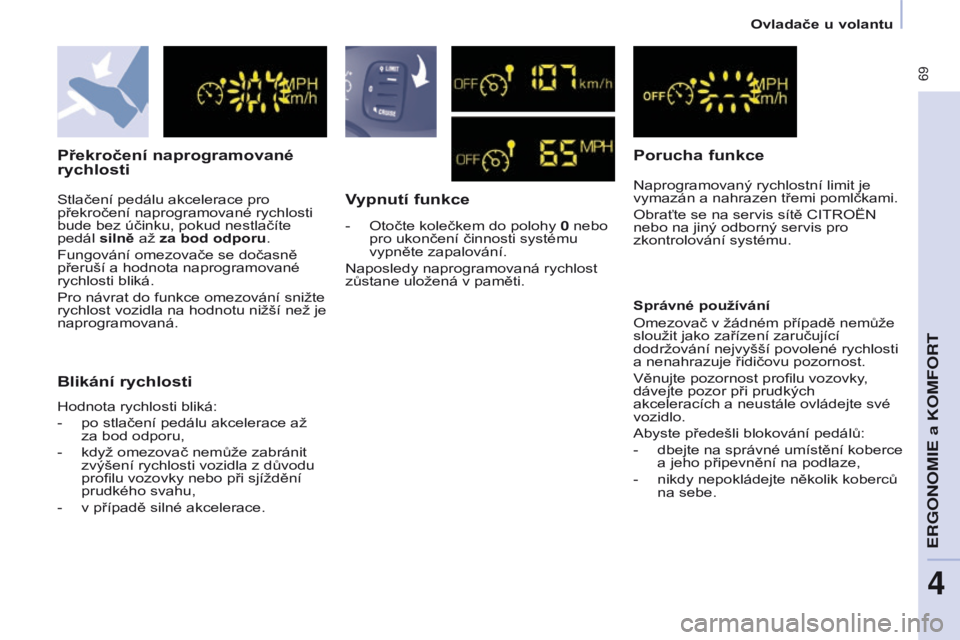

Překročení naprogramované
rychlostiVypnutí funkcePorucha funkce
Naprogramovaný rychlostní limit je
vymazán a nahrazen třemi pomlčkami.
o

braťte se na servis sítě C itro ËN
nebo na jiný odborný servis pro
zkontrolování systému.
Blikání rychlosti
Správné používání
o

mezovač v žádném případě nemůže
sloužit jako zařízení zaručující
dodržování nejvyšší povolené rychlosti
a nenahrazuje řidičovu pozornost.
v

ěnujte pozornost profilu vozovky,
dávejte pozor při prudkých
akceleracích a neustále ovládejte své
vozidlo.
a

byste předešli blokování pedálů:
-

dbejte
na správné umístění koberce
a jeho připevnění na podlaze,
-

nikdy nepokládejte několik koberců
na sebe.
Stlačení pedálu akcelerace pro
překročení naprogramované rychlosti
bude bez účinku, pokud nestlačíte
pedál

silně až za bod odporu.
Fungování omezovače se dočasně
přeruší a hodnota naprogramované
rychlosti bliká.
Pro návrat do funkce omezování snižte
rychlost vozidla na hodnotu nižší než je
naprogramovaná.
Hodnota rychlosti bliká:
-

po stlačení pedálu akcelerace až
za bod odporu,
-


když omezovač nemůže zabránit
zvýšení rychlosti vozidla z důvodu
profilu vozovky nebo při sjíždění
prudkého svahu,
-


v případě silné akcelerace. -

o
točte kolečkem do polohy 0

nebo
pro ukončení činnosti systému
vypněte zapalování.
Naposledy naprogramovaná rychlost
zůstane uložená v paměti.
ovladače u volantu
ERGONOMIE a kOMFORT
4

70
Berlingo-2-vP_cs_Chap04_ergonomie_ed01-2016

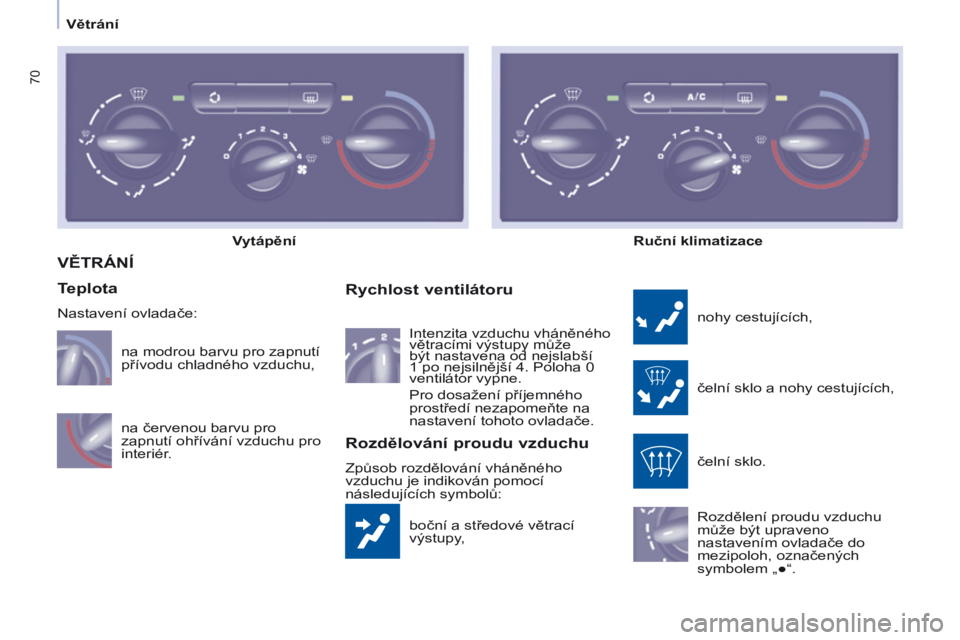

VĚTRÁNÍ
boční a středové větrací
výstupy,
Rychlost ventilátoru
nohy cestujících,
čelní sklo a nohy cestujících,
čelní sklo.
r
ozdělení proudu vzduchu
může být upraveno
nastavením ovladače do
mezipoloh, označených
symbolem „●“.
Rozdělování proudu vzduchu
Způsob rozdělování vháněného
vzduchu je indikován pomocí
následujících symbolů:
na červenou barvu pro
zapnutí ohřívání vzduchu pro
interiér. na modrou barvu pro zapnutí
přívodu chladného vzduchu,
i
ntenzita vzduchu vháněného
větracími výstupy může
být nastavena od nejslabší
1 po nejsilnější 4. Poloha 0
ventilátor vypne.
Pro dosažení příjemného
prostředí nezapomeňte na
nastavení tohoto ovladače.
V

ytápění
Ruční klimatizace
Teplota
Nastavení ovladače:
větrání

71
Berlingo-2-vP_cs_Chap04_ergonomie_ed01-2016

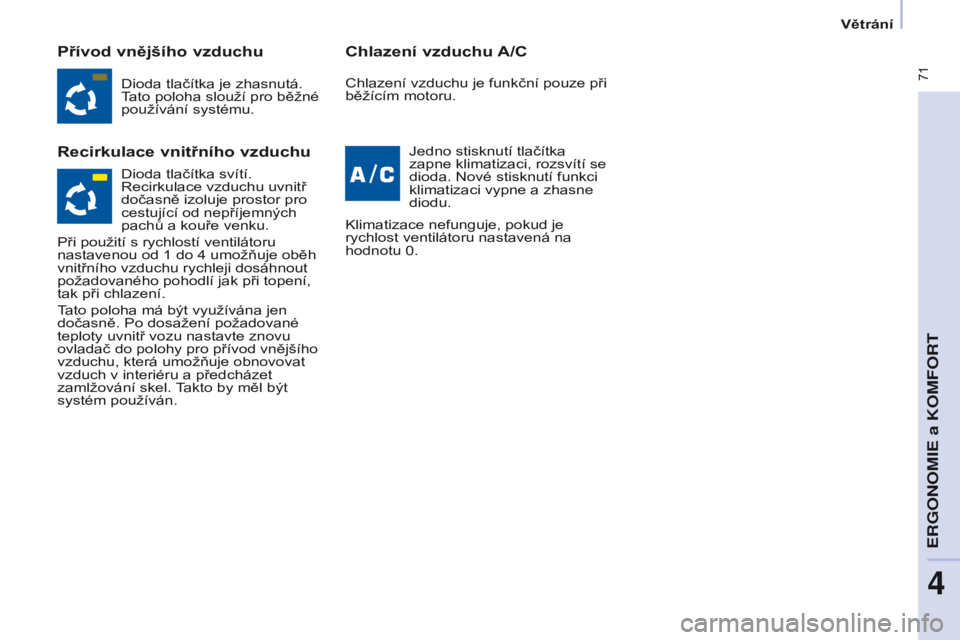

Přívod vnějšího vzduchu
Recirkulace vnitřního vzduchuChlazení vzduchu A/C
Dioda tlačítka je zhasnutá.tato poloha slouží pro běžné
používání systému.
Jedno stisknutí tlačítka
zapne klimatizaci, rozsvítí se
dioda. Nové stisknutí funkci
klimatizaci vypne a zhasne
diodu.
k

limatizace nefunguje, pokud je
rychlost ventilátoru nastavená na
hodnotu 0. Chlazení vzduchu je funkční pouze při
běžícím motoru.
Dioda tlačítka svítí.
r

ecirkulace vzduchu uvnitř
dočasně izoluje prostor pro
cestující od nepříjemných
pachů a kouře venku.
Při použití s rychlostí ventilátoru
nastavenou od 1
do 4 umožňuje oběh
vnitřního vzduchu rychleji dosáhnout
požadovaného pohodlí jak při topení,
tak při chlazení.
tato poloha má být využívána jen
dočasně. Po dosažení požadované
teploty uvnitř vozu nastavte znovu
ovladač do polohy pro přívod vnějšího
vzduchu, která umožňuje obnovovat
vzduch v interiéru a předcházet
zamlžování skel.
takto by měl být
systém používán.
ERGONOMIE a KOMFORT
4
větrání

72
Berlingo-2-vP_cs_Chap04_ergonomie_ed01-2016
Správné používání
Pro maximální ochlazení nebo
vyhřátí prostoru pro cestující je
možné přesáhnout spodní hodnotu
15 otáčením ovladače až do zobrazení
„
lo “ nebo horní hodnotu 27 otáčením
až do zobrazení „H
i “.
Při nastoupení do vozidla může být
teplota v interiéru mnohem nižší (nebo
vyšší), než je příjemné. Je zbytečné
upravovat nastavení zobrazené
hodnoty s cílem rychleji dosáhnout
požadovaného prostředí. Systém
využije svého maximálního výkonu
k
dosažení předem nastavené hodnoty
komfortu.

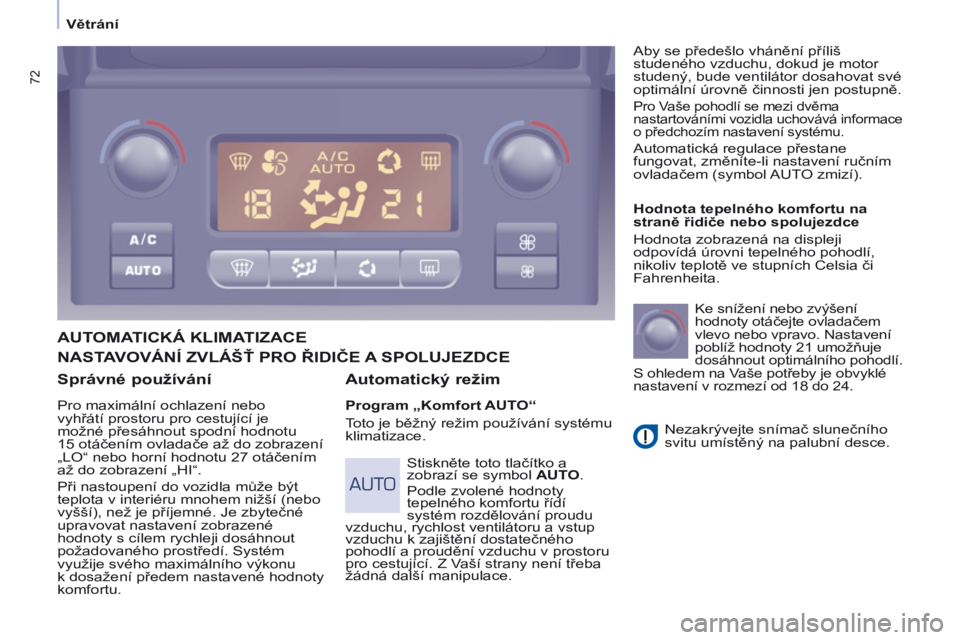

AUTOMATICKÁ KLIMATIZACE
Automatický

režim
Program „Komfort AUTO“
toto je běžný režim používání systému
klimatizace. Hodnota tepelného komfortu na
straně řidiče nebo spolujezdce
Hodnota zobrazená na displeji
odpovídá úrovni tepelného pohodlí,
nikoliv teplotě ve stupních Celsia či
Fahrenheita.
ke snížení nebo zvýšení
hodnoty otáčejte ovladačem
vlevo nebo vpravo. Nastavení
poblíž hodnoty 21
umožňuje
dosáhnout optimálního pohodlí.
S ohledem na
v
aše potřeby je obvyklé

nastavení v rozmezí od 18
do 24.
Nezakrývejte snímač slunečního
svitu umístěný na palubní desce.
Stiskněte toto tlačítko a
zobrazí se symbol AUTO.
Podle zvolené hodnoty
tepelného komfortu řídí
systém rozdělování proudu
vzduchu, rychlost ventilátoru a vstup
vzduchu k zajištění dostatečného
pohodlí a proudění vzduchu v prostoru
pro cestující. Z
v
aší strany není třeba
žádná další manipulace.
a

by se předešlo vhánění příliš
studeného vzduchu, dokud je motor
studený, bude ventilátor dosahovat své
optimální úrovně činnosti jen postupně.
Pro vaše pohodlí se mezi dvěma
nastartováními vozidla uchovává informace
o předchozím nastavení systému.
automatická regulace přestane
fungovat, změníte-li nastavení ručním
ovladačem (symbol
aut

o zmizí).
NASTAVOVÁNÍ ZVLÁŠť PRO ŘIDIČE A SPOLUJEZDCE
větrání

73
Berlingo-2-vP_cs_Chap04_ergonomie_ed01-2016

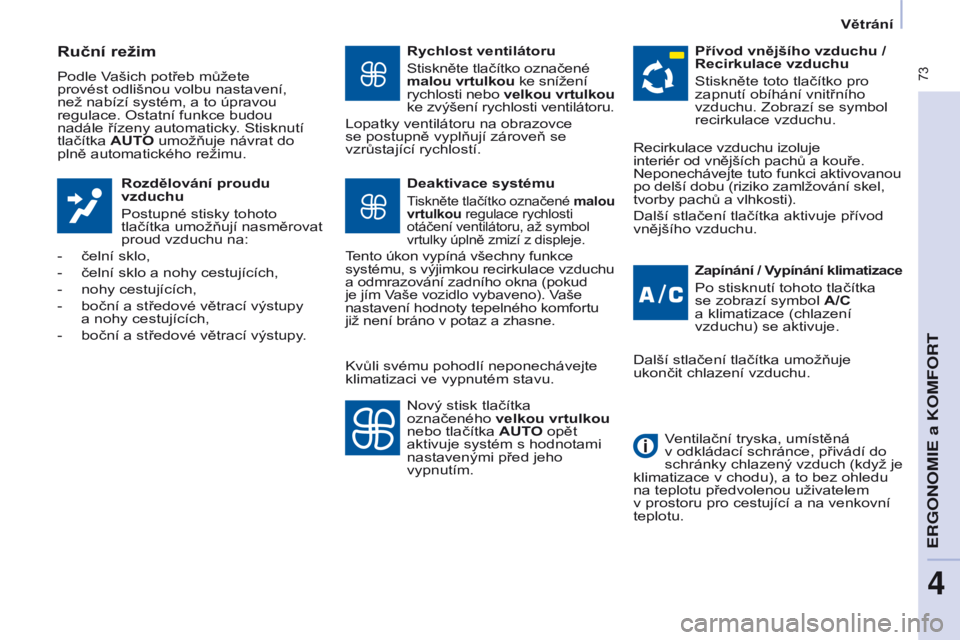

Ruční režim
Podle vašich potřeb můžete
provést odlišnou volbu nastavení,
než nabízí systém, a to úpravou
regulace.
o statní funkce budou
nadále řízeny automaticky. Stisknutí
tlačítka
AUTO umožňuje návrat do
plně automatického režimu.
Rozdělování proudu
vzduchu
Postupné stisky tohoto
tlačítka umožňují nasměrovat
proud vzduchu na:
-

čelní sklo,
-


čelní sklo a nohy cestujících,
-


nohy cestujících,
-


boční a středové větrací výstupy

a nohy cestujících,
-

boční a středové větrací výstupy
.Rychlost ventilátoruStiskněte tlačítko označené
malou vrtulkou ke snížení
rychlosti nebo velkou vrtulkou

ke zvýšení rychlosti ventilátoru.
lopatky ventilátoru na obrazovce
se postupně vyplňují zároveň se
vzrůstající rychlostí.
Zapínání / Vypínání klimatizace
Po stisknutí tohoto tlačítka
se zobrazí symbol A/C
a klimatizace (chlazení
vzduchu) se aktivuje.
Deaktivace systému
tiskněte tlačítko označené
malou
vrtulkou regulace rychlosti
otáčení ventilátoru, až symbol
vrtulky úplně zmizí z displeje.
tento úkon vypíná všechny funkce
systému, s výjimkou recirkulace vzduchu
a odmrazování zadního okna (pokud
je jím
v
aše vozidlo vybaveno).
v
aše

nastavení hodnoty tepelného komfortu
již není bráno v potaz a zhasne.
Přívod vnějšího vzduchu /
Recirkulace vzduchu
Stiskněte toto tlačítko pro
zapnutí obíhání vnitřního
vzduchu. Zobrazí se symbol
recirkulace vzduchu.
Nový stisk tlačítka
označeného velkou vrtulkou
nebo tlačítka AUTO opět
aktivuje systém s hodnotami
nastavenými před jeho
vypnutím.
r

ecirkulace vzduchu izoluje
interiér od vnějších pachů a kouře.
Neponechávejte tuto funkci aktivovanou
po delší dobu (riziko zamlžování skel,
tvorby pachů a vlhkosti).
Další stlačení tlačítka aktivuje přívod
vnějšího vzduchu.
Další stlačení tlačítka umožňuje
ukončit chlazení vzduchu.
ventilační tryska, umístěná
v


odkládací schránce, přivádí do
schránky chlazený vzduch (když je
klimatizace v chodu), a to bez ohledu
na teplotu předvolenou uživatelem
v

prostoru pro cestující a na venkovní
teplotu.
k

vůli svému pohodlí neponechávejte
klimatizaci ve vypnutém stavu.
ERGONOMIE a KOMFORT
4
větrání

74
Berlingo-2-vP_cs_Chap04_ergonomie_ed01-2016

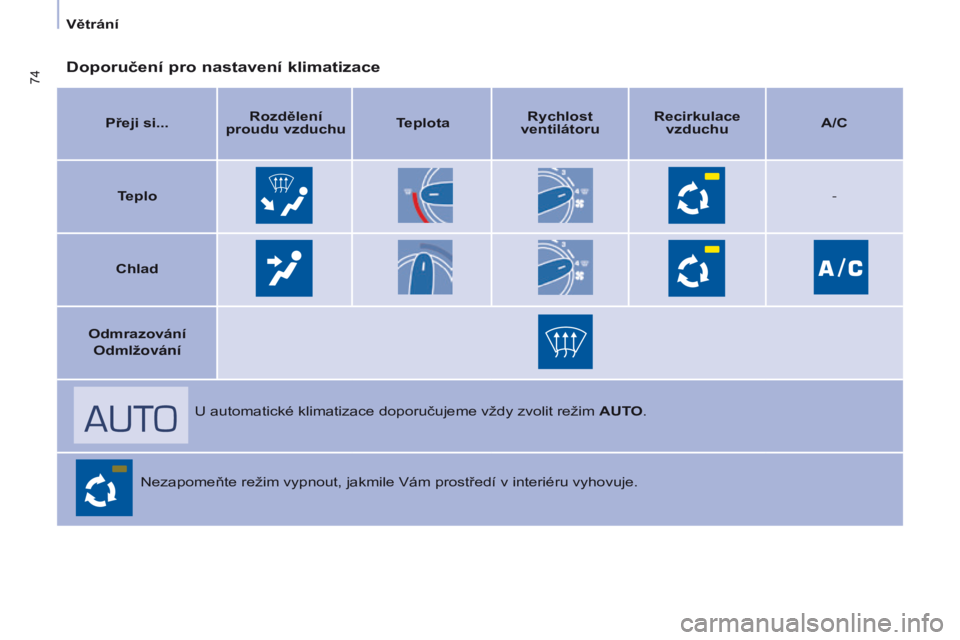

Doporučení pro nastavení klimatizace
Přeji si...Rozdělení
proudu vzduchu TeplotaRychlost
ventilátoru Recirkulace
vzduchu A/C
Teplo -
Chlad
Odmrazování Odmlžování
u

automatické klimatizace doporučujeme vždy zvolit režim AUTO.
Nezapomeňte režim vypnout, jakmile
v ám prostředí v interiéru vyhovuje.
větrání

75
Berlingo-2-vP_cs_Chap04_ergonomie_ed01-2016

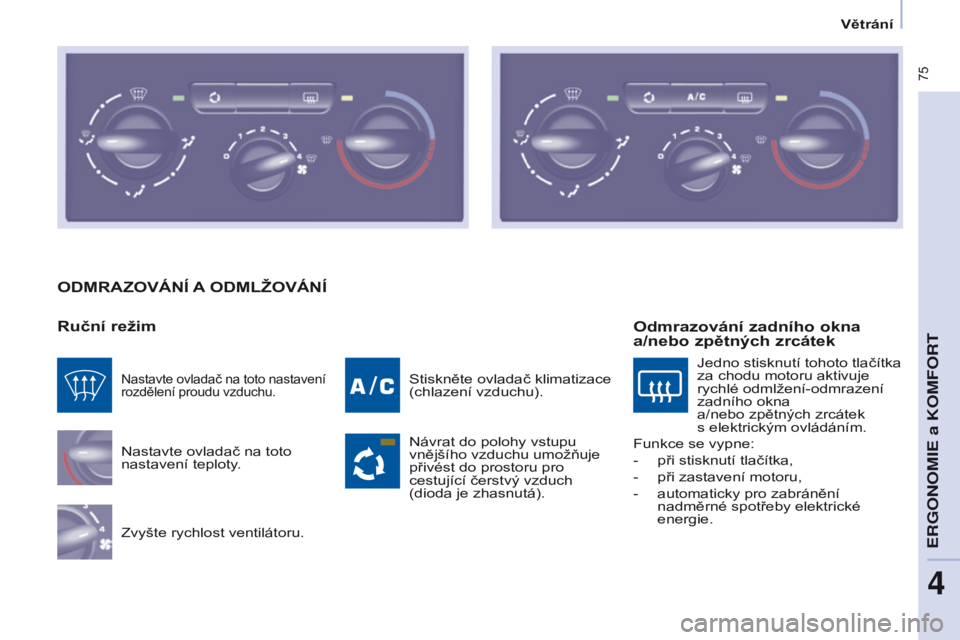

ODMRAZOVÁNÍ A ODML ž OVÁNÍ
Ruční

režim
Nastavte ovladač na toto
nastavení teploty.
Zvyšte rychlost ventilátoru. Stiskněte ovladač klimatizace
(chlazení vzduchu).
Návrat do polohy vstupu
vnějšího vzduchu umožňuje
přivést do prostoru pro
cestující čerstvý vzduch
(dioda je zhasnutá).
Nastavte ovladač na toto nastavení
rozdělení proudu vzduchu.
Odmrazování zadního okna

a/nebo zpětných zrcátek
Jedno stisknutí tohoto tlačítka
za chodu motoru aktivuje
rychlé odmlžení-odmrazení
zadního okna
a/nebo zpětných zrcátek
s elektrickým ovládáním.
Funkce se vypne:
-

při stisknutí tlačítka,
-


při zastavení motoru,
-


automaticky pro zabránění
nadměrné spotřeby elektrické
energie.
ERGONOMIE a KOMFORT
4
větrání

76
Berlingo-2-vP_cs_Chap04_ergonomie_ed01-2016
ODMRAZOVÁNÍ A ODML ž OVÁNÍ
S
PRÁVNÉ POU ž ÍVÁNÍ
Větrací

otvory
„Nechávejte je otevřené“
Pro optimální rozdělování vháněného
teplého a studeného vzduchu je
vozidlo vybaveno středovými a bočními
naklápěcími difuzory, které mohou být
nasměrovány do stran (vpravo nebo
vlevo) či svisle (nahoru nebo dolů). Pro
pohodlí při jízdě je nezavírejte, spíše je
nasměrujte na okna.
v

ětrací otvory v úrovni nohou a pod
čelním sklem doplňují celý systém.
Nezakrývejte otvory nacházející se
u čelního skla a otvory pro odvod
vzduchu v zavazadlovém prostoru.
Prachový filtr / filtr zachycující
pachy (s aktivním uhlím)
tento filtr umožňuje zachycovat
některé prachové částečky a omezovat
pronikání pachů.
Dbejte na dobrý stav filtru a nechte

pravidelně měnit všechny filtrační vložky.
k

apitola 7, část „ k ontroly“.
Klimatizace
klimatizace musí být používána pouze
při zavřených oknech bez ohledu na
roční období. Jestliže je však po delším
stání vozidla na slunci teplota v interiéru
příliš vysoká, neváhejte vyvětrat krátce
prostor pro cestující otevřením oken.
Používejte co možná nejvíce režim
aut

o , protože umožňuje optimální
řízení všech následujících funkcí:
rychlost ventilátoru, teplota v interiéru,
rozdělování proudu vzduchu, režim
přívodu vnějšího vzduchu nebo
recirkulace vnitřního vzduchu.
a

by se systém uchoval v bezvadném
stavu, zapínejte ho nejméně jednou
či dvakrát měsíčně, na alespoň 5
až
10
minut.
Jestliže zařízení nechladí, nepoužívejte
ho a obraťte se na servis sítě
C
itro ËN nebo na jiný odborný servis.
Automatický režim: program pro
dobrý výhled
Pro rychlé odmlžení nebo odmrazení
oken (velká vlhkost, velký počet
cestujících, námraza) nemusí být
program komfort (
auto
) dostatečně
účinný.
v

takovém případě zvolte program pro
dobrý výhled.
r
ozsvítí se kontrolka
tohoto programu.
Program zapíná klimatizaci, ventilátor
a rozdělení proudu vzduchu je řízeno
optimálním způsobem směrem
k

čelnímu sklu a bočním oknům.
Program vypíná recirkulaci vzduchu
v

interiéru. Při chlazení vzduchu dochází ke
kondenzaci par a nashromážděná
voda vytéká pod vozidlo, proto se
pod ním po zastavení může objevit
loužička.
větrání

77
Berlingo-2-vP_cs_Chap04_ergonomie_ed01-2016

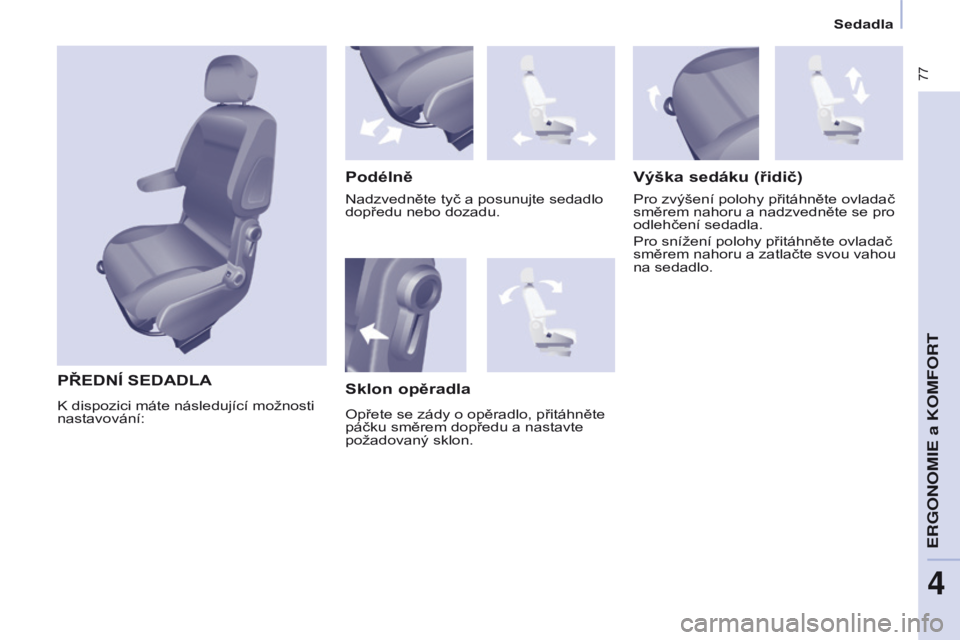

Sedadla
PŘEDNÍ SEDADLA
PodélněVýška
sedáku (řidič)
Pro zvýšení polohy přitáhněte ovladač
směrem nahoru a nadzvedněte se pro
odlehčení sedadla.
Pro snížení polohy přitáhněte ovladač
směrem nahoru a zatlačte svou vahou
na sedadlo.
Sklon opěradla
Nadzvedněte tyč a posunujte sedadlo
dopředu nebo dozadu.
k

dispozici máte následující možnosti
nastavování:
o

přete se zády o opěradlo, přitáhněte
páčku směrem dopředu a nastavte
požadovaný sklon.
ERGONOMIE a KOMFORT
4

78
Berlingo-2-vP_cs_Chap04_ergonomie_ed01-2016

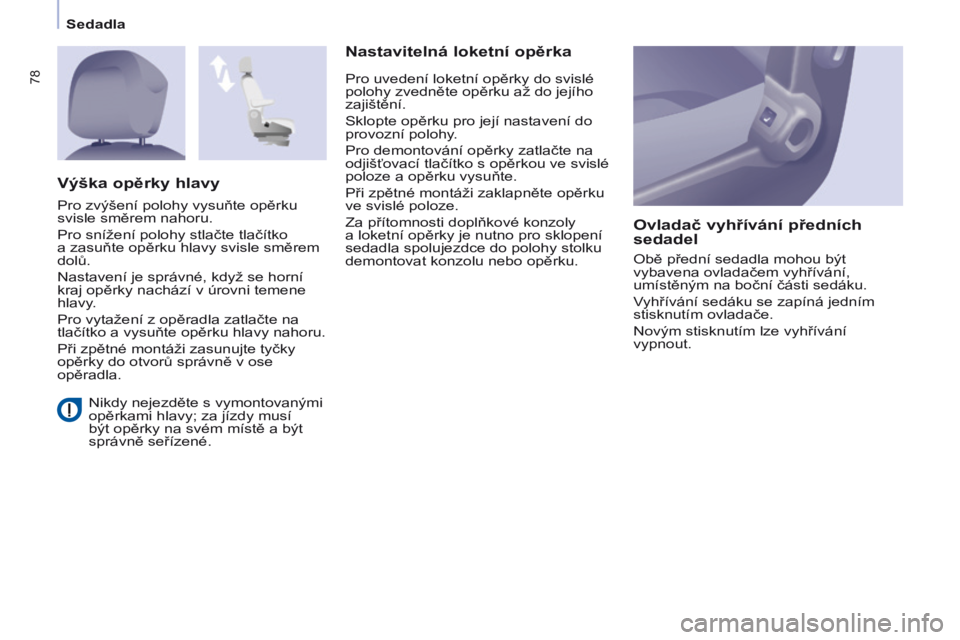

Sedadla
Nikdy nejezděte s vymontovanými
opěrkami hlavy; za jízdy musí
být opěrky na svém místě a být
správně seřízené.
Nastavitelná loketní opěrkaOvladač vyhřívání předních
sedadel
obě přední sedadla mohou být
vybavena ovladačem vyhřívání,
umístěným na boční části sedáku.
vyhřívání sedáku se zapíná jedním
stisknutím ovladače.
Novým stisknutím lze vyhřívání
vypnout.
Výška opěrky hlavy
Pro zvýšení polohy vysuňte opěrku
svisle směrem nahoru.
Pro snížení polohy stlačte tlačítko
a
zasuňte opěrku hlavy svisle směrem
dolů.
Nastavení je správné, když se horní
kraj opěrky nachází v úrovni temene
hlavy.
Pro vytažení z opěradla zatlačte na
tlačítko a vysuňte opěrku hlavy nahoru.
Při zpětné montáži zasunujte tyčky
opěrky do otvorů správně v ose
opěradla. Pro uvedení loketní opěrky do svislé
polohy zvedněte opěrku až do jejího
zajištění.
Sklopte opěrku pro její nastavení do
provozní polohy.
Pro demontování opěrky zatlačte na
odjišťovací tlačítko s opěrkou ve svislé
poloze a opěrku vysuňte.
Při zpětné montáži zaklapněte opěrku
ve svislé poloze.
Za přítomnosti doplňkové konzoly
a
loketní opěrky je nutno pro sklopení
sedadla spolujezdce do polohy stolku
demontovat konzolu nebo opěrku.
