Page 81 of 244
III
ÖFFNUNGEN
79

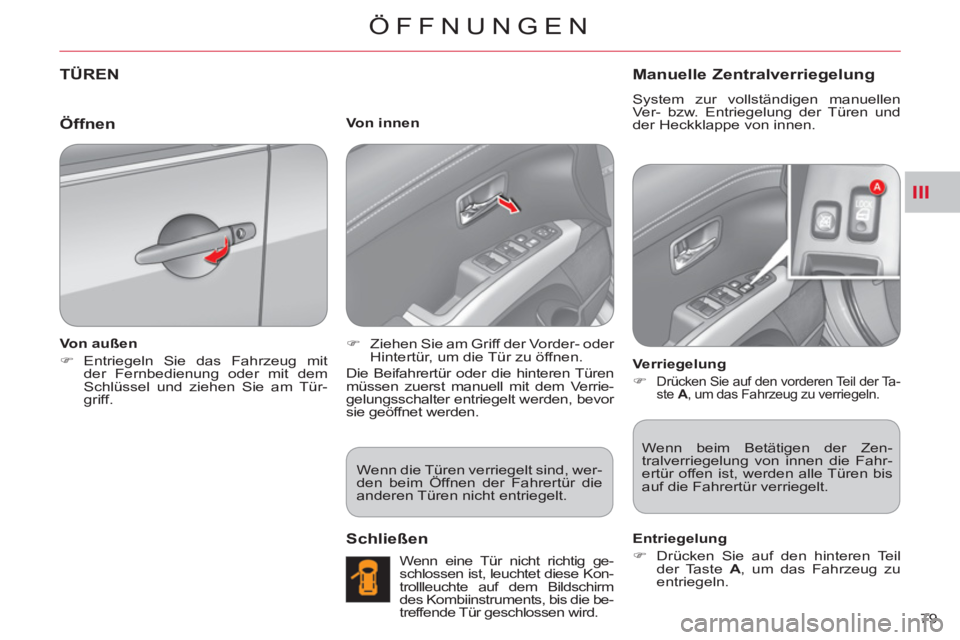

TÜREN
Von außen
)
Entriegeln Sie das Fahrzeug mit
der Fernbedienung oder mit dem
Schlüssel und ziehen Sie am Tür-
griff.
Von innen
)
Ziehen Sie am Griff der Vorder- oder
Hintertür, um die Tür zu öffnen.
Die Beifahrertür oder die hinteren Türen
müssen zuerst manuell mit dem Verrie-
gelungsschalter entriegelt werden, bevor
sie geöffnet werden.
Schließen
Wenn eine Tür nicht richtig ge-
schlossen ist, leuchtet diese Kon-
trollleuchte auf dem Bildschirm
des Kombiinstruments, bis die be-
treffende Tür geschlossen wird.
Manuelle Zentralverriegelung
System zur vollständigen manuellen
Ver- bzw. Entriegelung der Türen und
der Heckklappe von innen.
Verriegelung
)
Drücken Sie auf den vorderen Teil der Ta-
ste A
, um das Fahrzeug zu verriegeln.
Wenn beim Betätigen der Zen-
tralverriegelung von innen die Fahr-
ertür offen ist, werden alle Türen bis
auf die Fahrertür verriegelt.
Entriegelung
)
Drücken Sie auf den hinteren Teil
der Taste A
, um das Fahrzeug zu
entriegeln.
Öffnen
Wenn die Türen verriegelt sind, wer-
den beim Öffnen der Fahrertür die
anderen Türen nicht entriegelt.
Page 82 of 244
III
ÖFFNUNGEN
80
Öffnen
)
Drücken Sie nach dem Entriegeln des
Fahrzeugs mit der Fernbedienung
oder dem Schlüssel auf den Griff A
und heben Sie die Heckklappe an.

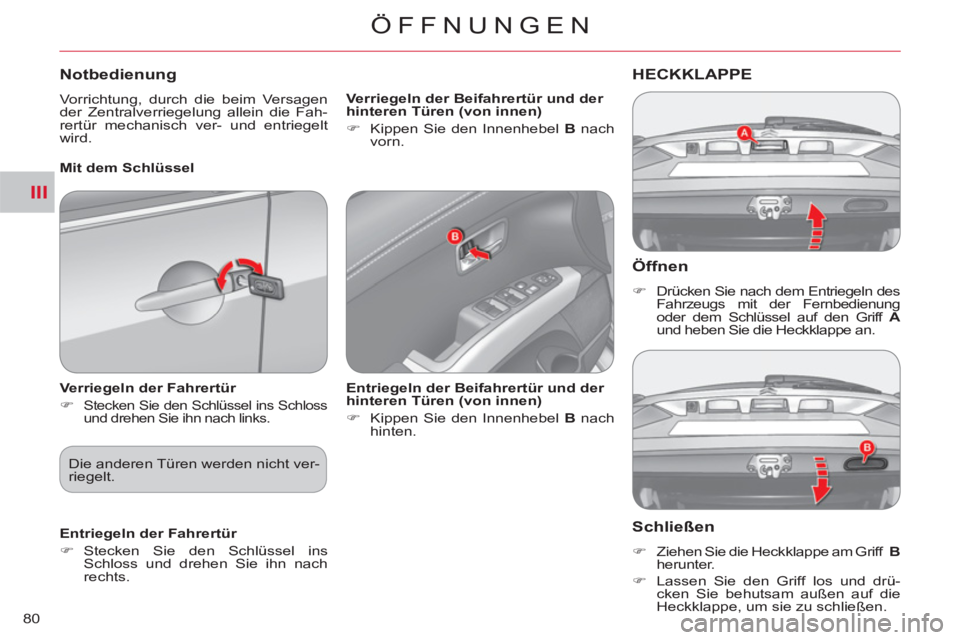

HECKKLAPPE
Schließen
)
Ziehen Sie die Heckklappe am Griff B
herunter.
)
Lassen Sie den Griff los und drü-
cken Sie behutsam außen auf die
Heckklappe, um sie zu schließen.
Notbedienung
Vorrichtung, durch die beim Versagen
der Zentralverriegelung allein die Fah-
rertür mechanisch ver- und entriegelt
wird.
Verriegeln der Fahrertür
)
Stecken Sie den Schlüssel ins Schloss
und drehen Sie ihn nach links.
Entriegeln der Fahrertür
)
Stecken Sie den Schlüssel ins
Schloss und drehen Sie ihn nach
rechts.
Entriegeln der Beifahrertür und der
hinteren Türen (von innen)
)
Kippen Sie den Innenhebel B
nach
hinten.
Mit dem Schlüssel
Verriegeln der Beifahrertür und der
hinteren Türen (von innen)
)
Kippen Sie den Innenhebel B
nach
vorn.
Die anderen Türen werden nicht ver-
riegelt.
Page 83 of 244
III
81
Warnung "Heckklappe offen"
Diese Warnlampe leuchtet auf dem Bild-
schirm des Kombiinstruments auf, wenn die
Heckklappe nicht korrekt geschlossen ist.

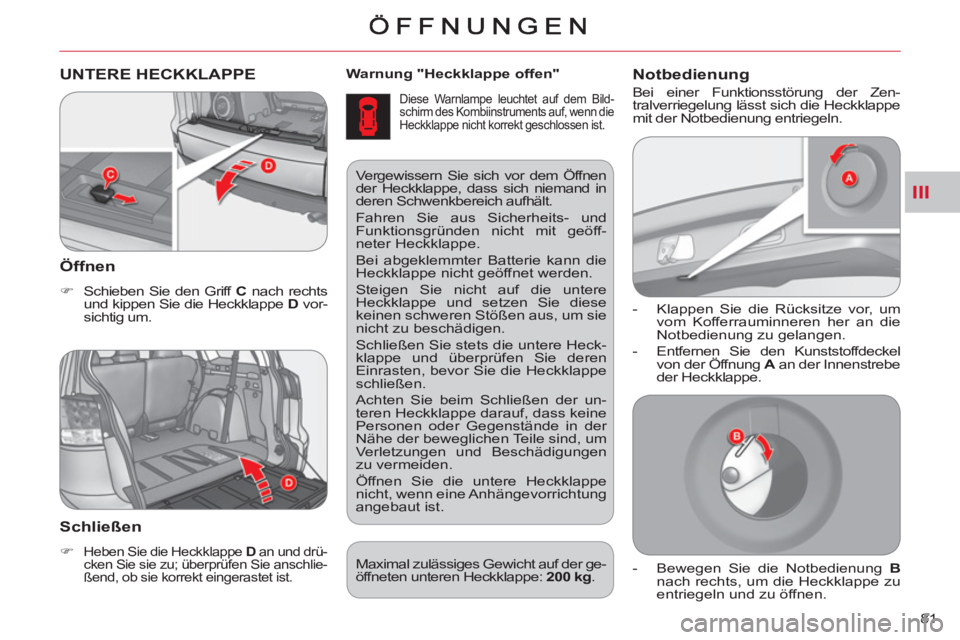

UNTERE HECKKLAPPE
Öffnen
)
Schieben Sie den Griff C
nach rechts
und kippen Sie die Heckklappe D
vor-
sichtig um.
Schließen
)
Heben Sie die Heckklappe D
an und drü-
cken Sie sie zu; überprüfen Sie anschlie-
ßend, ob sie korrekt eingerastet ist.
Vergewissern Sie sich vor dem Öffnen
der Heckklappe, dass sich niemand in
deren Schwenkbereich aufhält.
Fahren Sie aus Sicherheits- und
Funktionsgründen nicht mit geöff-
neter Heckklappe.
Bei abgeklemmter Batterie kann die
Heckklappe nicht geöffnet werden.
Steigen Sie nicht auf die untere
Heckklappe und setzen Sie diese
keinen schweren Stößen aus, um sie
nicht zu beschädigen.
Schließen Sie stets die untere Heck-
klappe und überprüfen Sie deren
Einrasten, bevor Sie die Heckklappe
schließen.
Achten Sie beim Schließen der un-
teren Heckklappe darauf, dass keine
Personen oder Gegenstände in der
Nähe der beweglichen Teile sind, um
Verletzungen und Beschädigungen
zu vermeiden.
Öffnen Sie die untere Heckklappe
nicht, wenn eine Anhängevorrichtung
angebaut ist.
Maximal zulässiges Gewicht auf der ge-
öffneten unteren Heckklappe: 200 kg
.
Notbedienung
Bei einer Funktionsstörung der Zen-
tralverriegelung lässt sich die Heckklappe
mit der Notbedienung entriegeln.
- Klappen Sie die Rücksitze vor, um
vom Kofferrauminneren her an die
Notbedienung zu gelangen.
- Entfernen Sie den Kunststoffdeckel
von der Öffnung A
an der Innenstrebe
der Heckklappe.
- Bewegen Sie die Notbedienung B
nach rechts, um die Heckklappe zu
entriegeln und zu öffnen.
Page 84 of 244
III
ÖFFNUNGEN
82

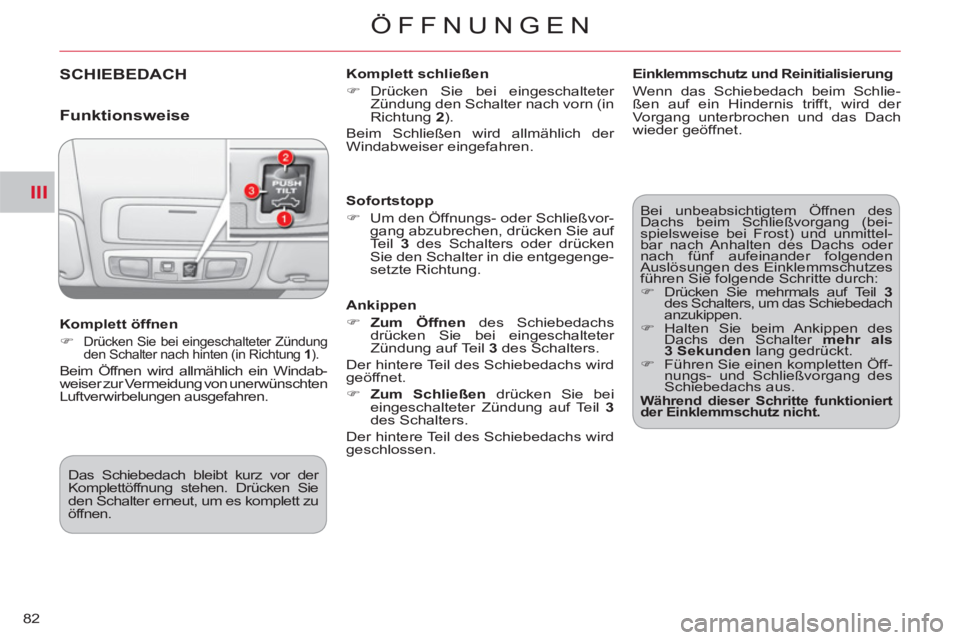

SCHIEBEDACH
Komplett schließen
)
Drücken Sie bei eingeschalteter
Zündung den Schalter nach vorn (in
Richtung 2
).
Beim Schließen wird allmählich der
Windabweiser eingefahren.
Komplett öffnen
)
Drücken Sie bei eingeschalteter Zündung
den Schalter nach hinten (in Richtung 1
).
Beim Öffnen wird allmählich ein Windab-
weiser zur Vermeidung von unerwünschten
Luftverwirbelungen ausgefahren.
Sofortstopp
)
Um den Öffnungs- oder Schließvor-
gang abzubrechen, drücken Sie auf
Teil 3
des Schalters oder drücken
Sie den Schalter in die entgegenge-
setzte Richtung.
Ankippen
)
Zum Öffnen
des Schiebedachs
drücken Sie bei eingeschalteter
Zündung auf Teil 3
des Schalters.
Der hintere Teil des Schiebedachs wird
geöffnet.
)
Zum Schließen
drücken Sie bei
eingeschalteter Zündung auf Teil 3
des Schalters.
Der hintere Teil des Schiebedachs wird
geschlossen.
Einklemmschutz und Reinitialisierung
Wenn das Schiebedach beim Schlie-
ßen auf ein Hindernis trifft, wird der
Vorgang unterbrochen und das Dach
wieder geöffnet.
Das Schiebedach bleibt kurz vor der
Komplettöffnung stehen. Drücken Sie
den Schalter erneut, um es komplett zu
öffnen.
Funktionsweise
Bei unbeabsichtigtem Öffnen des
Dachs beim Schließvorgang (bei-
spielsweise bei Frost) und unmittel-
bar nach Anhalten des Dachs oder
nach fünf aufeinander folgenden
Auslösungen des Einklemmschutzes
führen Sie folgende Schritte durch:
)
Drücken Sie mehrmals auf Teil 3
des Schalters, um das Schiebedach
anzukippen.
)
Halten Sie beim Ankippen des
Dachs den Schalter mehr als
3 Sekunden
lang gedrückt.
)
Führen Sie einen kompletten Öff-
nungs- und Schließvorgang des
Schiebedachs aus.
Während dieser Schritte funktioniert
der Einklemmschutz nicht.
Page 85 of 244
III
!
!
ÖFFNUNGEN
83

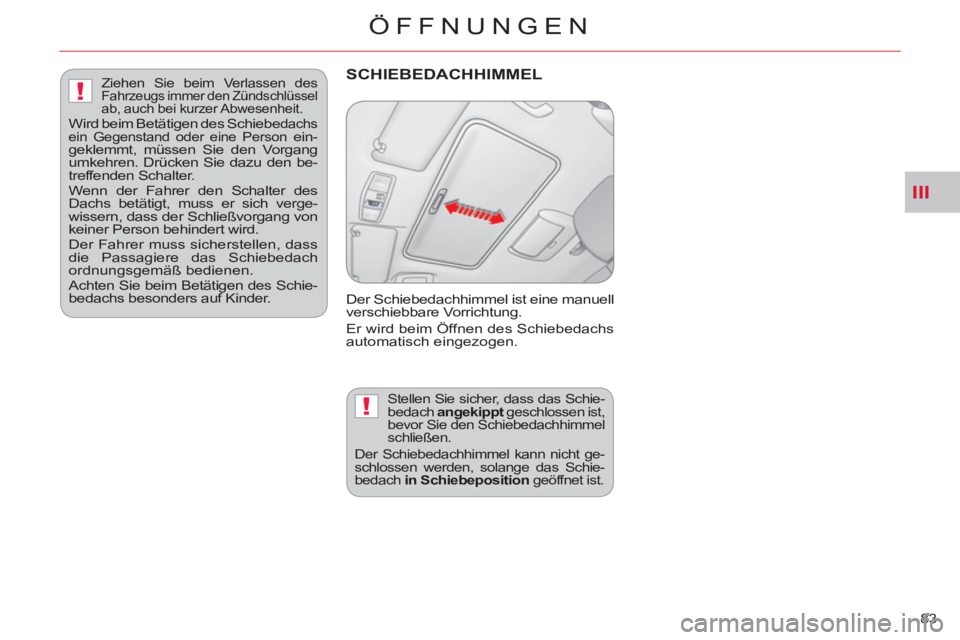

SCHIEBEDACHHIMMEL
Der Schiebedachhimmel ist eine manuell
verschiebbare Vorrichtung.
Er wird beim Öffnen des Schiebedachs
automatisch eingezogen.
Stellen Sie sicher, dass das Schie-
bedach angekippt
geschlossen ist,
bevor Sie den Schiebedachhimmel
schließen.
Der Schiebedachhimmel kann nicht ge-
schlossen werden, solange das Schie-
bedach in Schiebeposition
geöffnet ist.
Ziehen Sie beim Verlassen des Fahrzeugs immer den Zündschlüssel
ab, auch bei kurzer Abwesenheit.
Wird beim Betätigen des Schiebedachs
ein Gegenstand oder eine Person ein-
geklemmt, müssen Sie den Vorgang
umkehren. Drücken Sie dazu den be-
treffenden Schalter.
Wenn der Fahrer den Schalter des
Dachs betätigt, muss er sich verge-
wissern, dass der Schließvorgang von
keiner Person behindert wird.
Der Fahrer muss sicherstellen, dass
die Passagiere das Schiebedach
ordnungsgemäß bedienen.
Achten Sie beim Betätigen des Schie-
bedachs besonders auf Kinder.
Page 86 of 244
III
!
ÖFFNUNGEN
84

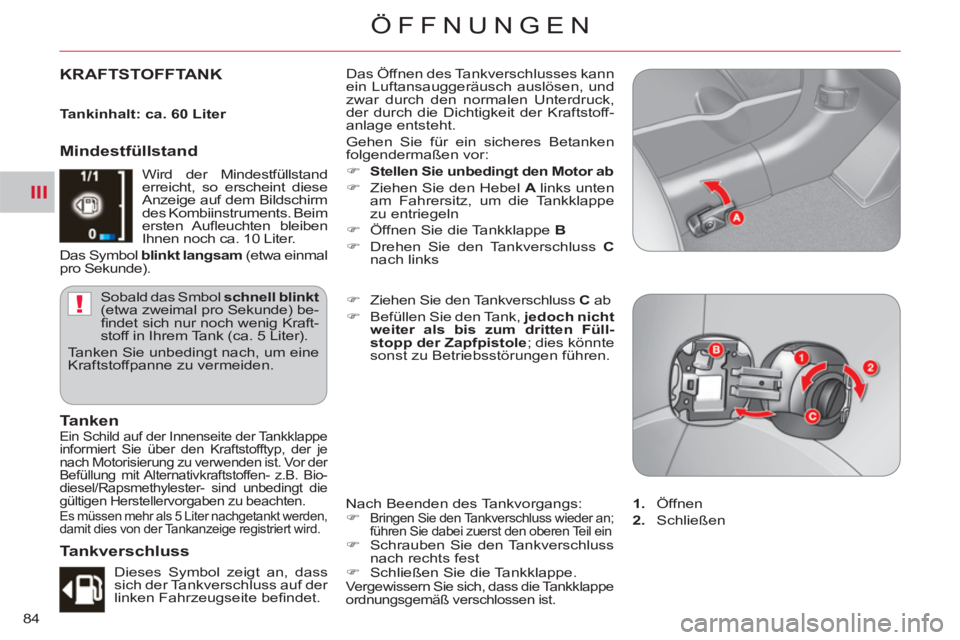

KRAFTSTOFFTANK Das Öffnen des Tankverschlusses kann
ein Luftansauggeräusch auslösen, und
zwar durch den normalen Unterdruck,
der durch die Dichtigkeit der Kraftstoff-
anlage entsteht.
Gehen Sie für ein sicheres Betanken
folgendermaßen vor:
)
Stellen Sie unbedingt den Motor ab
)
Ziehen Sie den Hebel A
links unten
am Fahrersitz, um die Tankklappe
zu entriegeln
)
Öffnen Sie die Tankklappe B
)
Drehen Sie den Tankverschluss C
nach links
Nach Beenden des Tankvorgangs:
)
Bringen Sie den Tankverschluss wieder an;
führen Sie dabei zuerst den oberen Teil ein
)
Schrauben Sie den Tankverschluss
nach rechts fest
)
Schließen Sie die Tankklappe.
Vergewissern Sie sich, dass die Tankklappe
ordnungsgemäß verschlossen ist.
)
Ziehen Sie den Tankverschluss C
ab
)
Befüllen Sie den Tank, jedoch nicht
weiter als bis zum dritten Füll-
stopp der Zapfpistole
; dies könnte
sonst zu Betriebsstörungen führen.
Mindestfüllstand
Tanken Ein Schild auf der Innenseite der Tankklappe
informiert Sie über den Kraftstofftyp, der je
nach Motorisierung zu verwenden ist. Vor der
Befüllung mit Alternativkraftstoffen- z.B. Bio-
diesel/Rapsmethylester- sind unbedingt die
gültigen Herstellervorgaben zu beachten.
Es müssen mehr als 5 Liter nachgetankt werden,
damit dies von der Tankanzeige registriert wird.
Wird der Mindestfüllstand
erreicht, so erscheint diese
Anzeige auf dem Bildschirm
des Kombiinstruments. Beim
ersten Aufl euchten bleiben
Ihnen noch ca. 10 Liter.
Das Symbol blinkt langsam
(etwa einmal
pro Sekunde).
Sobald das Smbol schnell blinkt
(etwa zweimal pro Sekunde) be-
fi ndet sich nur noch wenig Kraft-
stoff in Ihrem Tank (ca. 5 Liter).
Tanken Sie unbedingt nach, um eine
Kraftstoffpanne zu vermeiden.
Dieses Symbol zeigt an, dass
sich der Tankverschluss auf der
linken Fahrzeugseite befi ndet.
Tankverschluss
1.
Öffnen
2.
Schließen
Tankinhalt: ca. 60 Liter
Page 87 of 244
III
ÖFFNUNGEN
85

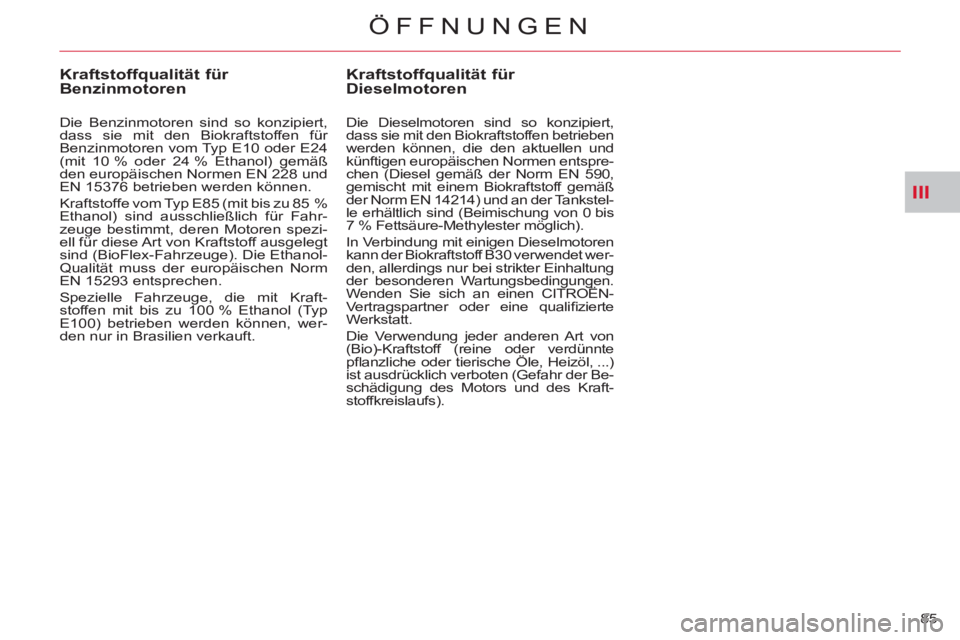

Kraftstoffqualität für Dieselmotoren
Die Dieselmotoren sind so konzipiert,
dass sie mit den Biokraftstoffen betrieben
werden können, die den aktuellen und
künftigen europäischen Normen entspre-
chen (Diesel gemäß der Norm EN 590,
gemischt mit einem Biokraftstoff gemäß
der Norm EN 14214) und an der Tankstel-
le erhältlich sind (Beimischung von 0 bis
7 % Fettsäure-Methylester möglich).
In Verbindung mit einigen Dieselmotoren
kann der Biokraftstoff B30 verwendet wer-
den, allerdings nur bei strikter Einhaltung
der besonderen Wartungsbedingungen.
Wenden Sie sich an einen CITROËN-
Vertragspartner oder eine qualifi zierte
Werkstatt.
Die Verwendung jeder anderen Art von
(Bio)-Kraftstoff (reine oder verdünnte
pfl anzliche oder tierische Öle, Heizöl, ...)
ist ausdrücklich verboten (Gefahr der Be-
schädigung des Motors und des Kraft-
stoffkreislaufs).
Kraftstoffqualität für
Benzinmotoren
Die Benzinmotoren sind so konzipiert,
dass sie mit den Biokraftstoffen für
Benzinmotoren vom Typ E10 oder E24
(mit 10 % oder 24 % Ethanol) gemäß
den europäischen Normen EN 228 und
EN 15376 betrieben werden können.
Kraftstoffe vom Typ E85 (mit bis zu 85 %
Ethanol) sind ausschließlich für Fahr-
zeuge bestimmt, deren Motoren spezi-
ell für diese Art von Kraftstoff ausgelegt
sind (BioFlex-Fahrzeuge). Die Ethanol-
Qualität muss der europäischen Norm
EN 15293 entsprechen.
Spezielle Fahrzeuge, die mit Kraft-
stoffen mit bis zu 100 % Ethanol (Typ
E100) betrieben werden können, wer-
den nur in Brasilien verkauft.
Page 88 of 244
IV
SICHT
86

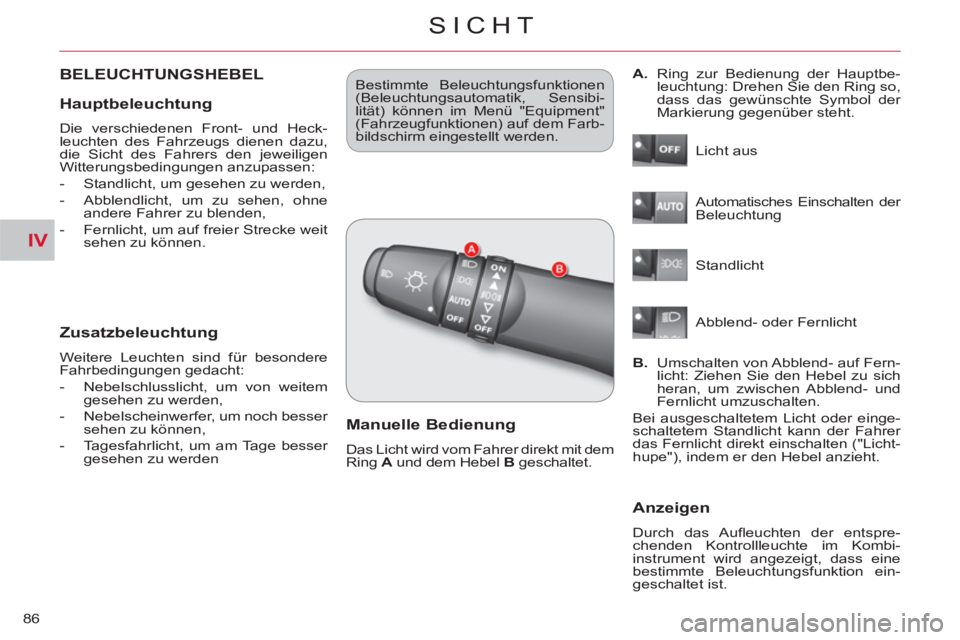

BELEUCHTUNGSHEBEL
Zusatzbeleuchtung
Weitere Leuchten sind für besondere
Fahrbedingungen gedacht:
- Nebelschlusslicht, um von weitem
gesehen zu werden,
- Nebelscheinwerfer, um noch besser
sehen zu können,
- Tagesfahrlicht, um am Tage besser
gesehen zu werden
Bestimmte Beleuchtungsfunktionen
(Beleuchtungsautomatik, Sensibi-
lität) können im Menü "Equipment"
(Fahrzeugfunktionen) auf dem Farb-
bildschirm eingestellt werden.
Manuelle Bedienung
Das Licht wird vom Fahrer direkt mit dem
Ring A
und dem Hebel B
geschaltet. Licht aus
Automatisches Einschalten der
Beleuchtung
Standlicht
B.
Umschalten von Abblend- auf Fern-
licht: Ziehen Sie den Hebel zu sich
heran, um zwischen Abblend- und
Fernlicht umzuschalten.
Bei ausgeschaltetem Licht oder einge-
schaltetem Standlicht kann der Fahrer
das Fernlicht direkt einschalten ("Licht-
hupe"), indem er den Hebel anzieht.
Anzeigen
Durch das Aufl euchten der entspre-
chenden Kontrollleuchte im Kombi-
instrument wird angezeigt, dass eine
bestimmte Beleuchtungsfunktion ein-
geschaltet ist.
A.
Ring zur Bedienung der Hauptbe-
leuchtung: Drehen Sie den Ring so,
dass das gewünschte Symbol der
Markierung gegenüber steht.
Abblend- oder Fernlicht
Hauptbeleuchtung
Die verschiedenen Front- und Heck-
leuchten des Fahrzeugs dienen dazu,
die Sicht des Fahrers den jeweiligen
Witterungsbedingungen anzupassen:
- Standlicht, um gesehen zu werden,
- Abblendlicht, um zu sehen, ohne
andere Fahrer zu blenden,
- Fernlicht, um auf freier Strecke weit
sehen zu können.
Page 89 of 244
IV
!
SICHT
87

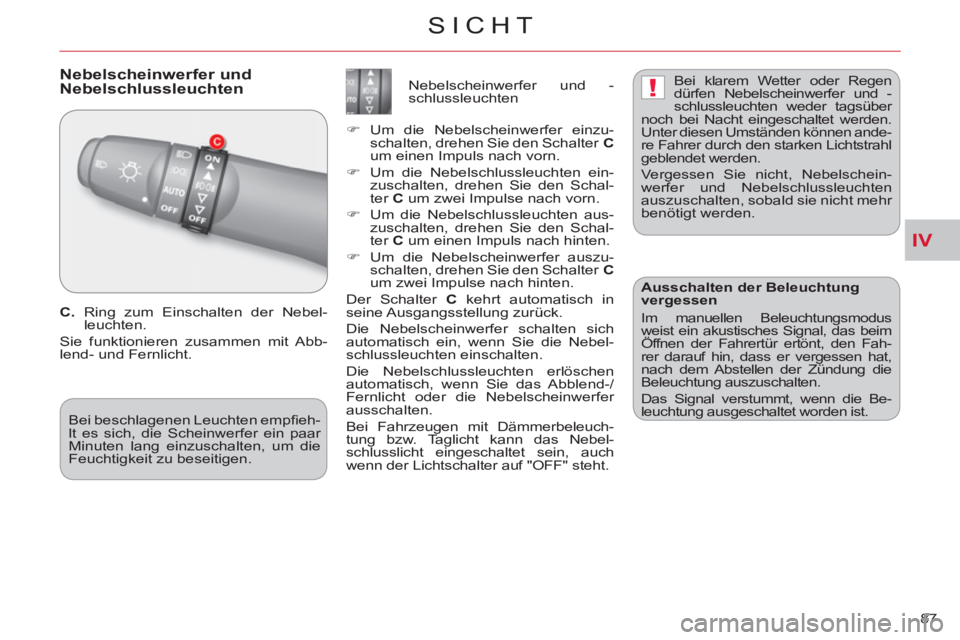

Nebelscheinwerfer und
Nebelschlussleuchten
C.
Ring zum Einschalten der Nebel-
leuchten.
Sie funktionieren zusammen mit Abb-
lend- und Fernlicht.
Nebelscheinwerfer und -
schlussleuchten
)
Um die Nebelscheinwerfer einzu-
schalten, drehen Sie den Schalter C
um einen Impuls nach vorn.
)
Um die Nebelschlussleuchten ein-
zuschalten, drehen Sie den Schal-
ter C
um zwei Impulse nach vorn.
)
Um die Nebelschlussleuchten aus-
zuschalten, drehen Sie den Schal-
ter C
um einen Impuls nach hinten.
)
Um die Nebelscheinwerfer auszu-
schalten, drehen Sie den Schalter C
um zwei Impulse nach hinten.
Der Schalter C
kehrt automatisch in
seine Ausgangsstellung zurück.
Die Nebelscheinwerfer schalten sich
automatisch ein, wenn Sie die Nebel-
schlussleuchten einschalten.
Die Nebelschlussleuchten erlöschen
automatisch, wenn Sie das Abblend-/
Fernlicht oder die Nebelscheinwerfer
ausschalten.
Bei Fahrzeugen mit Dämmerbeleuch-
tung bzw. Taglicht kann das Nebel-
schlusslicht eingeschaltet sein, auch
wenn der Lichtschalter auf "OFF" steht.
Bei klarem Wetter oder Regen
dürfen Nebelscheinwerfer und -
schlussleuchten weder tagsüber
noch bei Nacht eingeschaltet werden.
Unter diesen Umständen können ande-
re Fahrer durch den starken Lichtstrahl
geblendet werden.
Vergessen Sie nicht, Nebelschein-
werfer und Nebelschlussleuchten
auszuschalten, sobald sie nicht mehr
benötigt werden.
Ausschalten der Beleuchtung
vergessen
Im manuellen Beleuchtungsmodus
weist ein akustisches Signal, das beim
Öffnen der Fahrertür ertönt, den Fah-
rer darauf hin, dass er vergessen hat,
nach dem Abstellen der Zündung die
Beleuchtung auszuschalten.
Das Signal verstummt, wenn die Be-
leuchtung ausgeschaltet worden ist.
Bei beschlagenen Leuchten empfi eh-
lt es sich, die Scheinwerfer ein paar
Minuten lang einzuschalten, um die
Feuchtigkeit zu beseitigen.
Page 90 of 244
IV
!
SICHT
88

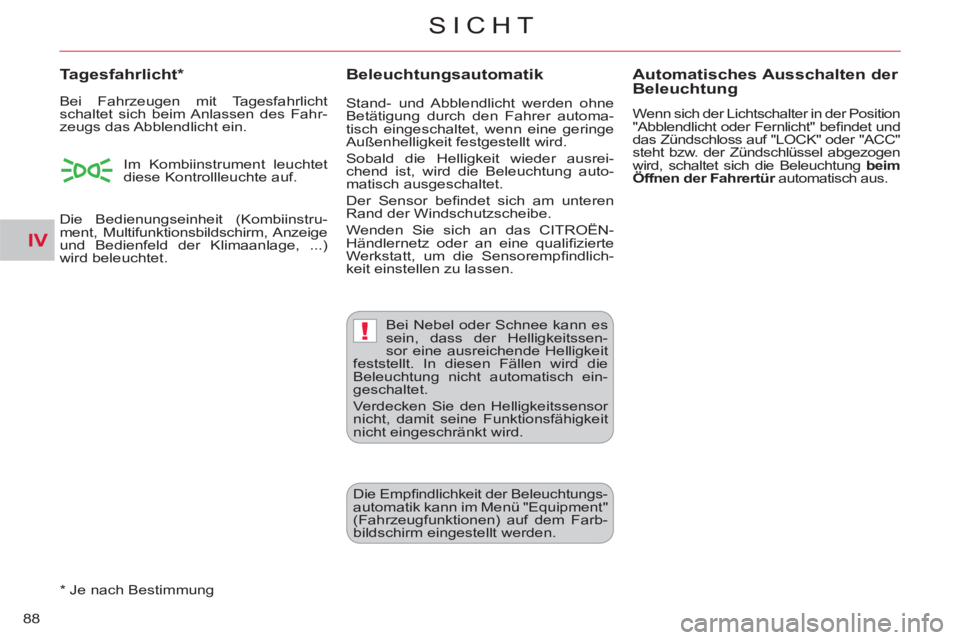

Beleuchtungsautomatik
Tagesfahrlicht *
*
Je nach Bestimmung
Automatisches Ausschalten der
Beleuchtung
Wenn sich der Lichtschalter in der Position
"Abblendlicht oder Fernlicht" befi ndet und
das Zündschloss auf "LOCK" oder "ACC"
steht bzw. der Zündschlüssel abgezogen
wird, schaltet sich die Beleuchtung beim
Öffnen der Fahrertür
automatisch aus. Bei Fahrzeugen mit Tagesfahrlicht
schaltet sich beim Anlassen des Fahr-
zeugs das Abblendlicht ein.
Im Kombiinstrument leuchtet
diese Kontrollleuchte auf.
Die Bedienungseinheit (Kombiinstru-
ment, Multifunktionsbildschirm, Anzeige
und Bedienfeld der Klimaanlage, ...)
wird beleuchtet. Stand- und Abblendlicht werden ohne
Betätigung durch den Fahrer automa-
tisch eingeschaltet, wenn eine geringe
Außenhelligkeit festgestellt wird.
Sobald die Helligkeit wieder ausrei-
chend ist, wird die Beleuchtung auto-
matisch ausgeschaltet.
Der Sensor befi ndet sich am unteren
Rand der Windschutzscheibe.
Wenden Sie sich an das CITROËN-
Händlernetz oder an eine qualifi zierte
Werkstatt, um die Sensorempfi ndlich-
keit einstellen zu lassen.
Bei Nebel oder Schnee kann es
sein, dass der Helligkeitssen-
sor eine ausreichende Helligkeit
feststellt. In diesen Fällen wird die
Beleuchtung nicht automatisch ein-
geschaltet.
Verdecken Sie den Helligkeitssensor
nicht, damit seine Funktionsfähigkeit
nicht eingeschränkt wird.
Die Empfi ndlichkeit der Beleuchtungs-
automatik kann im Menü "Equipment"
(Fahrzeugfunktionen) auf dem Farb-
bildschirm eingestellt werden.
