Page 141 of 244
IX
INFORMATIONS PRATIQUES
139

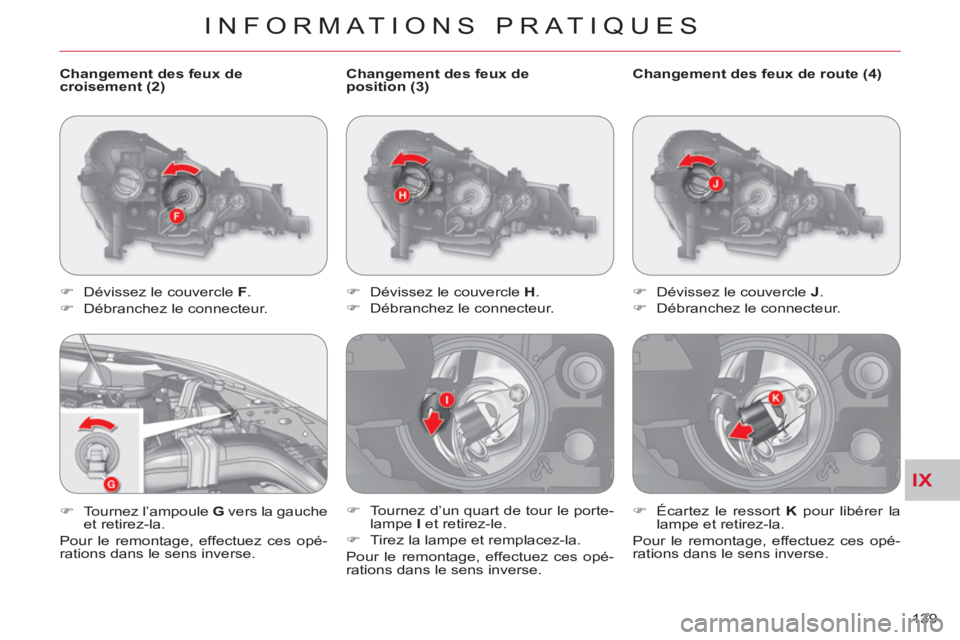

Changement des feux de
position (3)
)
Dévissez le couvercle H
.
)
Débranchez le connecteur.
)
Tournez d’un quart de tour le porte-
lampe I
et retirez-le.
)
Tirez la lampe et remplacez-la.
Pour le remontage, effectuez ces opé-
rations dans le sens inverse.
)
Dévissez le couvercle F
.
)
Débranchez le connecteur.
)
Tournez l’ampoule G
vers la gauche
et retirez-la.
Pour le remontage, effectuez ces opé-
rations dans le sens inverse.
Changement des feux de
croisement (2)
Changement des feux de route (4)
)
Dévissez le couvercle J
.
)
Débranchez le connecteur.
)
Écartez le ressort K
pour libérer la
lampe et retirez-la.
Pour le remontage, effectuez ces opé-
rations dans le sens inverse.
Page 142 of 244
IX
INFORMATIONS PRATIQUES
140

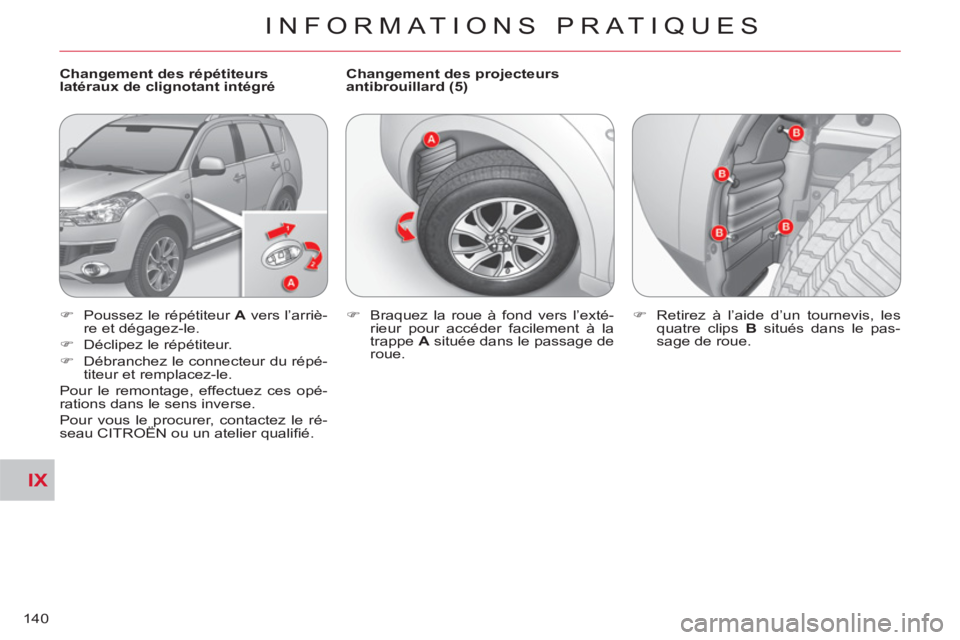

Changement des répétiteurs
latéraux de clignotant intégré
Changement des projecteurs
antibrouillard (5)
)
Poussez le répétiteur A
vers l’arriè-
re et dégagez-le.
)
Déclipez le répétiteur.
)
Débranchez le connecteur du répé-
titeur et remplacez-le.
Pour le remontage, effectuez ces opé-
rations dans le sens inverse.
Pour vous le procurer, contactez le ré-
seau CITROËN ou un atelier qualifi é.
)
Braquez la roue à fond vers l’exté-
rieur pour accéder facilement à la
trappe A
située dans le passage de
roue.
)
Retirez à l’aide d’un tournevis, les
quatre clips B
situés dans le pas-
sage de roue.
Page 143 of 244
IX
INFORMATIONS PRATIQUES
141
)

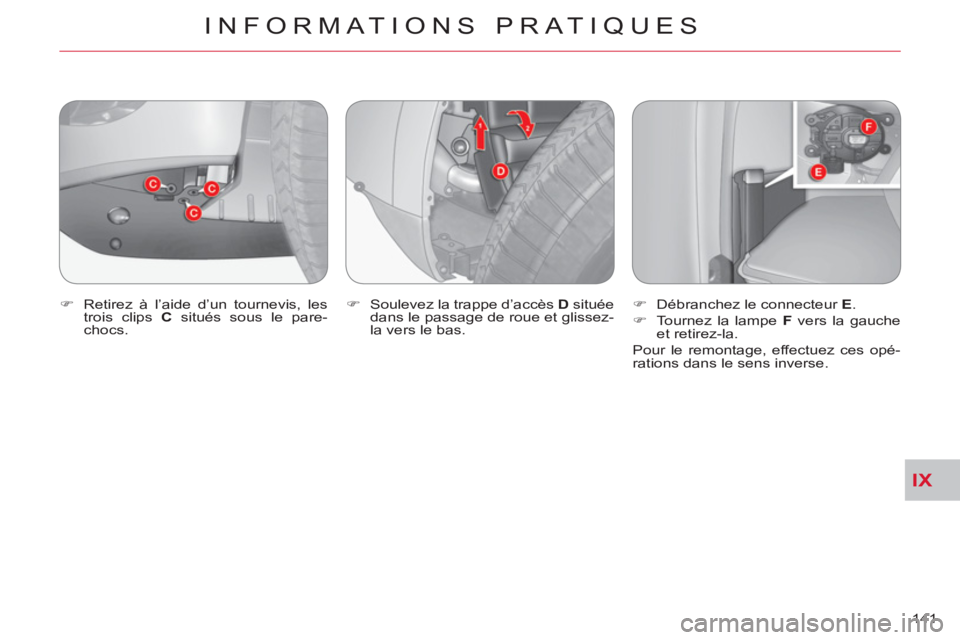

Retirez à l’aide d’un tournevis, les
trois clips C
situés sous le pare-
chocs.
)
Soulevez la trappe d’accès D
située
dans le passage de roue et glissez-
la vers le bas.
)
Débranchez le connecteur E
.
)
Tournez la lampe F
vers la gauche
et retirez-la.
Pour le remontage, effectuez ces opé-
rations dans le sens inverse.
Page 144 of 244
IX
INFORMATIONS PRATIQUES
142

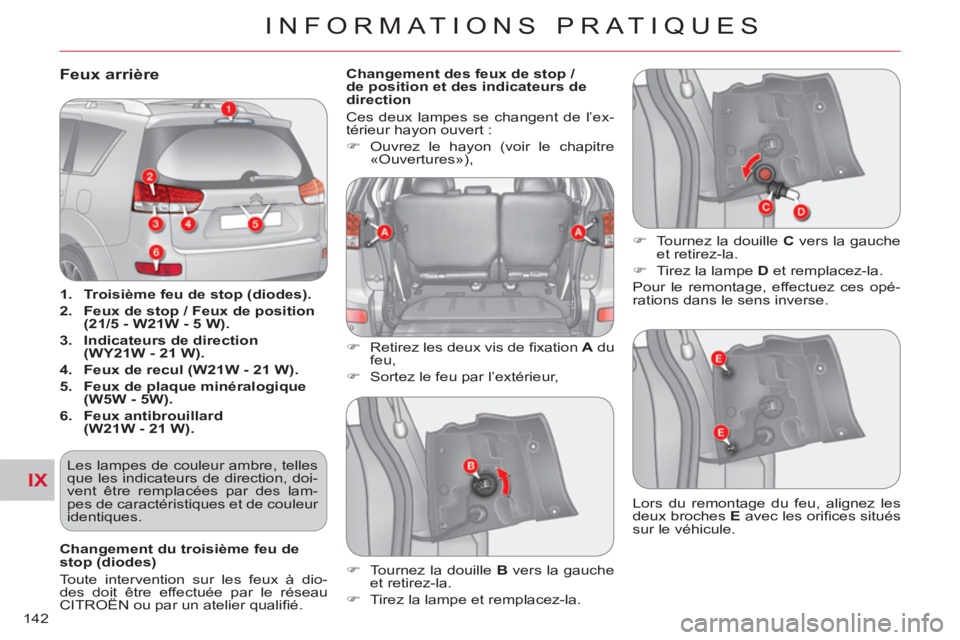

Feux arrière
1.
Troisième feu de stop (diodes).
2.
Feux de stop / Feux de position
(21/5 - W21W - 5 W).
3.
Indicateurs de direction
(WY21W - 21 W).
4.
Feux de recul (W21W - 21 W).
5.
Feux de plaque minéralogique
(W5W - 5W).
6.
Feux antibrouillard
(W21W - 21 W).
Changement des feux de stop /
de position et des indicateurs de
direction
Ces deux lampes se changent de l’ex-
térieur hayon ouvert :
)
Ouvrez le hayon (voir le chapitre
«Ouvertures»),
)
Retirez les deux vis de fi xation A
du
feu,
)
Sortez le feu par l’extérieur,
)
Tournez la douille C
vers la gauche
et retirez-la.
)
Tirez la lampe D
et remplacez-la.
Pour le remontage, effectuez ces opé-
rations dans le sens inverse.
)
Tournez la douille B
vers la gauche
et retirez-la.
)
Tirez la lampe et remplacez-la. Lors du remontage du feu, alignez les
deux broches E
avec les orifi ces situés
sur le véhicule. Les lampes de couleur ambre, telles
que les indicateurs de direction, doi-
vent être remplacées par des lam-
pes de caractéristiques et de couleur
identiques.
Changement du troisième feu de
stop (diodes)
Toute intervention sur les feux à dio-
des doit être effectuée par le réseau
CITROËN ou par un atelier qualifi é.
Page 145 of 244
IX
INFORMATIONS PRATIQUES
143

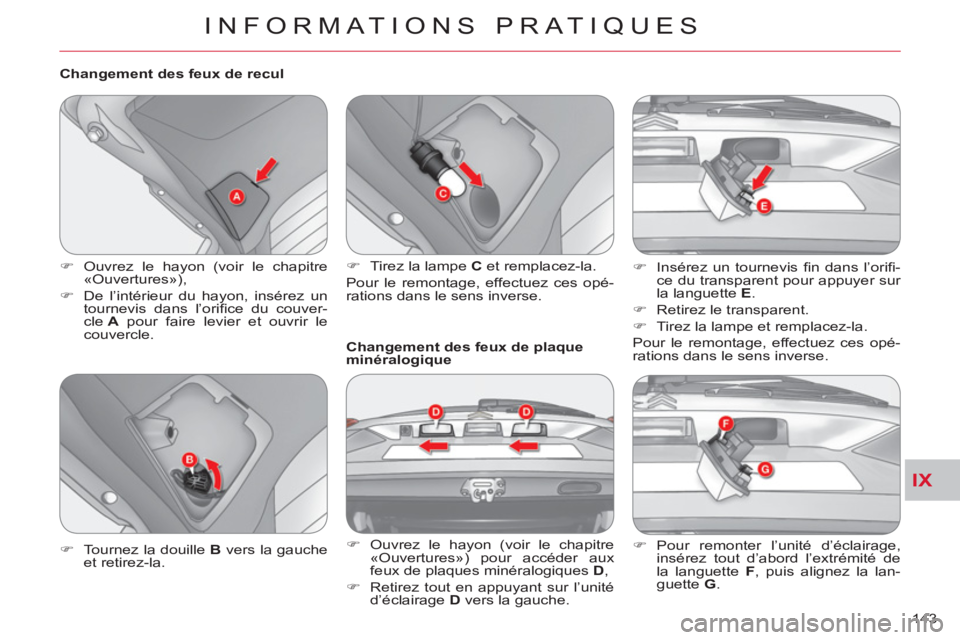

Changement des feux de recul
)
Ouvrez le hayon (voir le chapitre
«Ouvertures»),
)
De l’intérieur du hayon, insérez un
tournevis dans l’orifi ce du couver-
cle A
pour faire levier et ouvrir le
couvercle.
Changement des feux de plaque
minéralogique
)
Ouvrez le hayon (voir le chapitre
«Ouvertures») pour accéder aux
feux de plaques minéralogiques D
,
)
Retirez tout en appuyant sur l’unité
d’éclairage D
vers la gauche.
)
Tournez la douille B
vers la gauche
et retirez-la.
)
Tirez la lampe C
et remplacez-la.
Pour le remontage, effectuez ces opé-
rations dans le sens inverse.
)
Insérez un tournevis fi n dans l’orifi -
ce du transparent pour appuyer sur
la languette E
.
)
Retirez le transparent.
)
Tirez la lampe et remplacez-la.
Pour le remontage, effectuez ces opé-
rations dans le sens inverse.
)
Pour remonter l’unité d’éclairage,
insérez tout d’abord l’extrémité de
la languette F
, puis alignez la lan-
guette G
.
Page 146 of 244
IX
INFORMATIONS PRATIQUES
144

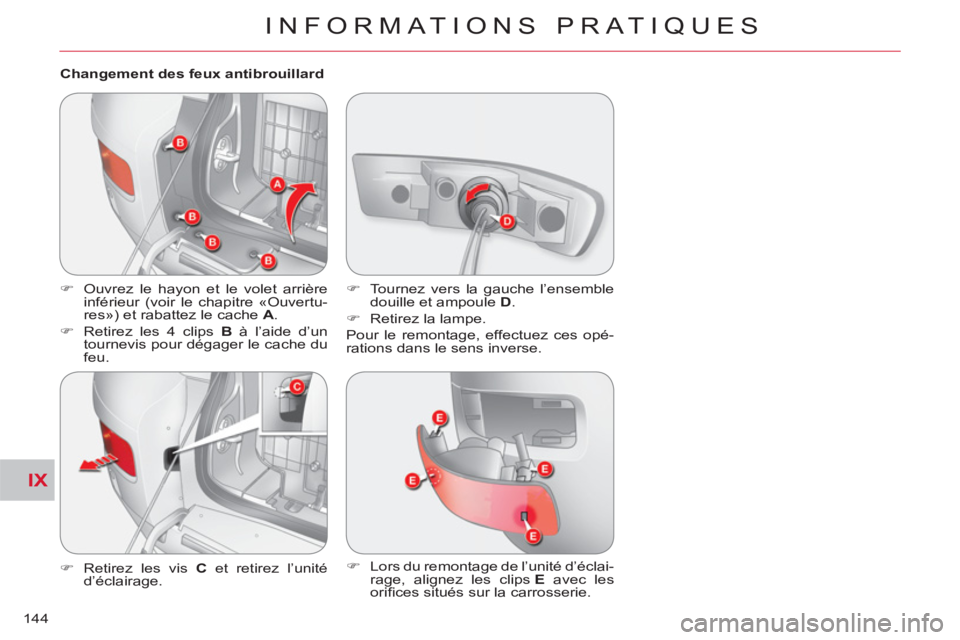

Changement des feux antibrouillard
)
Ouvrez le hayon et le volet arrière
inférieur (voir le chapitre «Ouvertu-
res») et rabattez le cache A
.
)
Retirez les 4 clips B
à l’aide d’un
tournevis pour dégager le cache du
feu.
)
Retirez les vis C
et retirez l’unité
d’éclairage.
)
Tournez vers la gauche l’ensemble
douille et ampoule D
.
)
Retirez la lampe.
Pour le remontage, effectuez ces opé-
rations dans le sens inverse.
)
Lors du remontage de l’unité d’éclai-
rage, alignez les clips E
avec les
orifi ces situés sur la carrosserie.
Page 147 of 244
IX
INFORMATIONS PRATIQUES
145

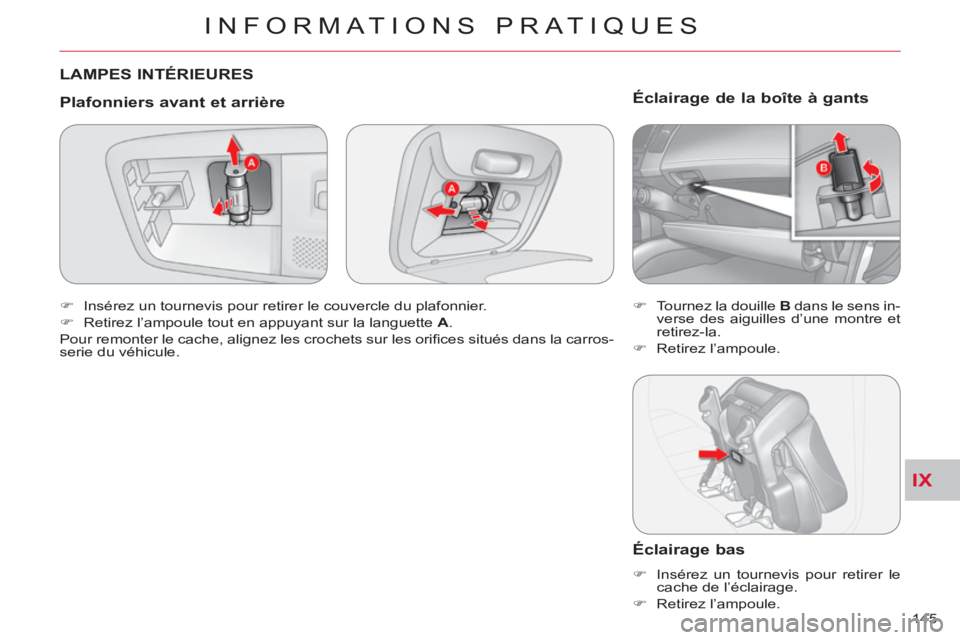

LAMPES INTÉRIEURES
Plafonniers avant et arrière
)
Insérez un tournevis pour retirer le couvercle du plafonnier.
)
Retirez l’ampoule tout en appuyant sur la languette A
.
Pour remonter le cache, alignez les crochets sur les orifi ces situés dans la carros-
serie du véhicule.
Éclairage de la boîte à gants
)
Tournez la douille B
dans le sens in-
verse des aiguilles d’une montre et
retirez-la.
)
Retirez l’ampoule.
Éclairage bas
)
Insérez un tournevis pour retirer le
cache de l’éclairage.
)
Retirez l’ampoule.
Page 148 of 244
IX
!
INFORMATIONS PRATIQUES
146

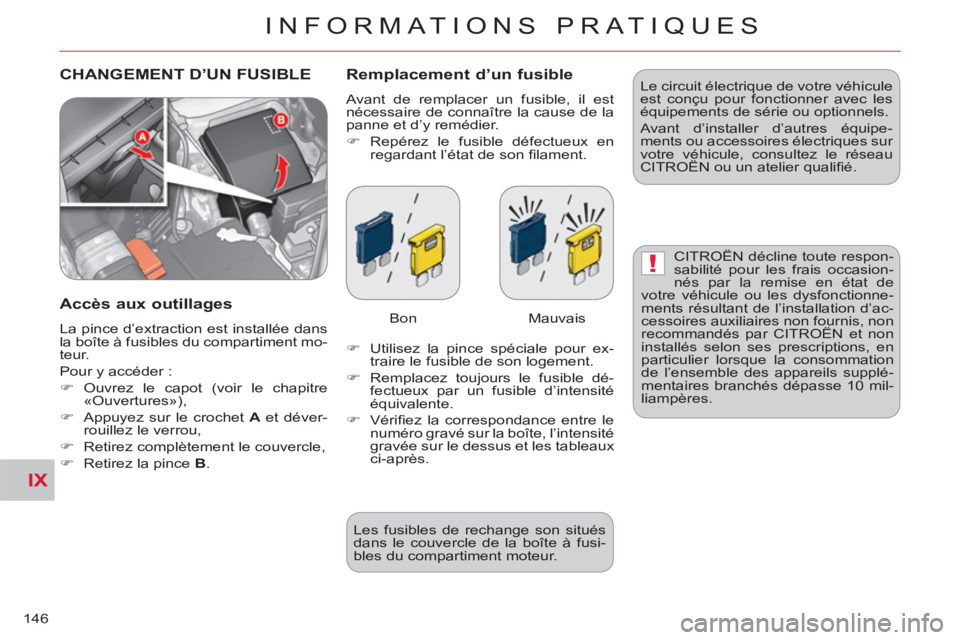

CHANGEMENT D’UN FUSIBLE
Remplacement d’un fusible
Avant de remplacer un fusible, il est
nécessaire de connaître la cause de la
panne et d’y remédier.
)
Repérez le fusible défectueux en
regardant l’état de son fi lament.
Accès aux outillages
La pince d’extraction est installée dans
la boîte à fusibles du compartiment mo-
teur.
Pour y accéder :
)
Ouvrez le capot (voir le chapitre
«Ouvertures»),
)
Appuyez sur le crochet A
et déver-
rouillez le verrou,
)
Retirez complètement le couvercle,
)
Retirez la pince B
.
Bon Mauvais
)
Utilisez la pince spéciale pour ex-
traire le fusible de son logement.
)
Remplacez toujours le fusible dé-
fectueux par un fusible d’intensité
équivalente.
)
Vérifi ez la correspondance entre le
numéro gravé sur la boîte, l’intensité
gravée sur le dessus et les tableaux
ci-après.
Les fusibles de rechange son situés
dans le couvercle de la boîte à fusi-
bles du compartiment moteur. Le circuit électrique de votre véhicule
est conçu pour fonctionner avec les
équipements de série ou optionnels.
Avant d’installer d’autres équipe-
ments ou accessoires électriques sur
votre véhicule, consultez le réseau
CITROËN ou un atelier qualifi é.
CITROËN décline toute respon-
sabilité pour les frais occasion-
nés par la remise en état de
votre véhicule ou les dysfonctionne-
ments résultant de l’installation d’ac-
cessoires auxiliaires non fournis, non
recommandés par CITROËN et non
installés selon ses prescriptions, en
particulier lorsque la consommation
de l’ensemble des appareils supplé-
mentaires branchés dépasse 10 mil-
liampères.
Page 149 of 244
IX
INFORMATIONS PRATIQUES
147

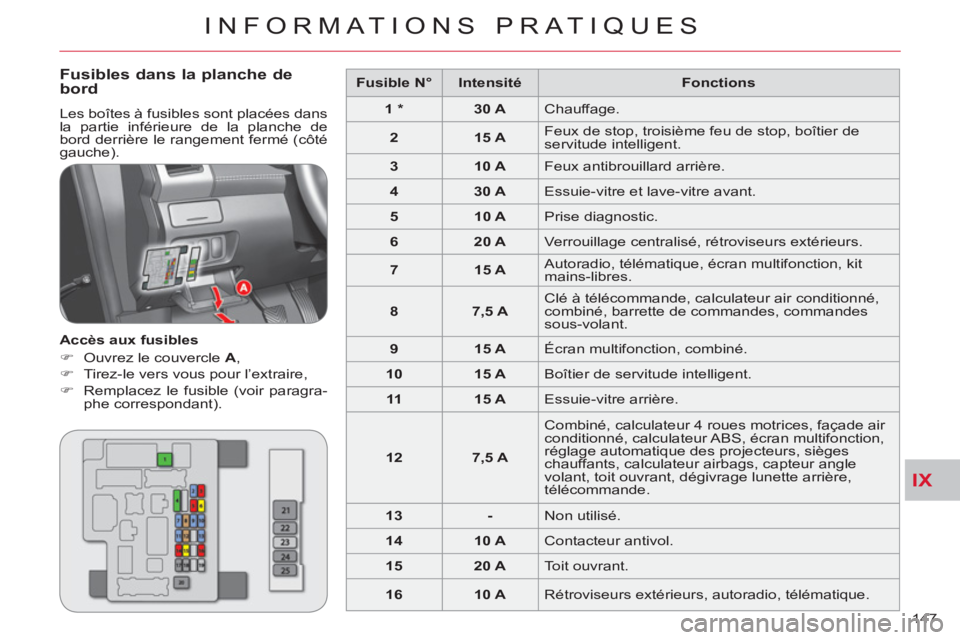

Fusibles dans la planche de bord
Les boîtes à fusibles sont placées dans
la partie inférieure de la planche de
bord derrière le rangement fermé (côté
gauche).
Accès aux fusibles
)
Ouvrez le couvercle A
,
)
Tirez-le vers vous pour l’extraire,
)
Remplacez le fusible (voir paragra-
phe correspondant).
Fusible N°
Intensité
Fonctions
1
*
30 A
Chauffage.
2
15 A
Feux de stop, troisième feu de stop, boîtier de
servitude intelligent.
3
10 A
Feux antibrouillard arrière.
4
30 A
Essuie-vitre et lave-vitre avant.
5
10 A
Prise diagnostic.
6
20 A
Verrouillage centralisé, rétroviseurs extérieurs.
7
15 A
Autoradio, télématique, écran multifonction, kit
mains-libres.
8
7,5 A
Clé à télécommande, calculateur air conditionné,
combiné, barrette de commandes, commandes
sous-volant.
9
15 A
Écran multifonction, combiné.
10
15 A
Boîtier de servitude intelligent.
11
15 A
Essuie-vitre arrière.
12
7,5 A
Combiné, calculateur 4 roues motrices, façade air
conditionné, calculateur ABS, écran multifonction,
réglage automatique des projecteurs, sièges
chauffants, calculateur airbags, capteur angle
volant, toit ouvrant, dégivrage lunette arrière,
télécommande.
13
-
Non utilisé.
14
10 A
Contacteur antivol.
15
20 A
Toit ouvrant.
16
10 A
Rétroviseurs extérieurs, autoradio, télématique.
Page 150 of 244
IX
!
INFORMATIONS PRATIQUES
148

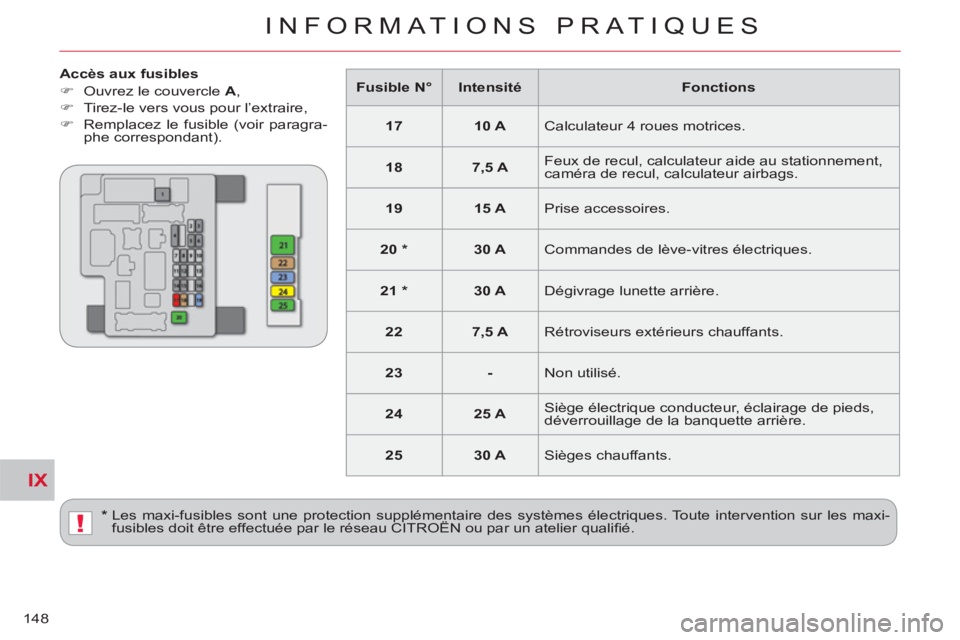

Accès aux fusibles
)
Ouvrez le couvercle A
,
)
Tirez-le vers vous pour l’extraire,
)
Remplacez le fusible (voir paragra-
phe correspondant).
*
Les maxi-fusibles sont une protection supplémentaire des systèmes électriques. Toute intervention sur les maxi-
fusibles doit être effectuée par le réseau CITROËN ou par un atelier qualifi é.
Fusible N°
Intensité
Fonctions
17
10 A
Calculateur 4 roues motrices.
18
7,5 A
Feux de recul, calculateur aide au stationnement,
caméra de recul, calculateur airbags.
19
15 A
Prise accessoires.
20
*
30 A
Commandes de lève-vitres électriques.
21
*
30 A
Dégivrage lunette arrière.
22
7,5 A
Rétroviseurs extérieurs chauffants.
23
-
Non utilisé.
24
25 A
Siège électrique conducteur, éclairage de pieds,
déverrouillage de la banquette arrière.
25
30 A
Sièges chauffants.
