Page 151 of 244
IX
PRAKTICKÉ INFORMACE
149

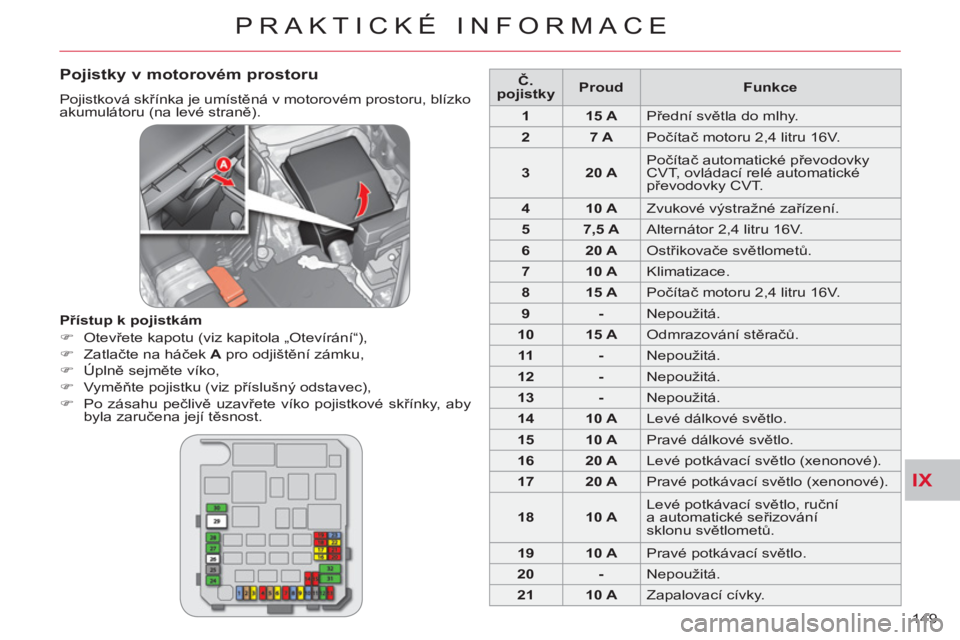

Pojistky v motorovém prostoru
Pojistková skřínka je umístěná v motorovém prostoru, blízko
akumulátoru (na levé straně).
Přístup k pojistkám
)
Otevřete kapotu (viz kapitola „Otevírání“),
)
Zatlačte na háček A
pro odjištění zámku,
)
Úplně sejměte víko,
)
Vyměňte pojistku (viz příslušný odstavec),
)
Po zásahu pečlivě uzavřete víko pojistkové skřínky, aby
byla zaručena její těsnost.
Č.
pojistky
Proud
Funkce
1
15 A
Přední světla do mlhy.
2
7 A
Počítač motoru 2,4 litru 16V.
3
20 A
Počítač automatické př
evodovky
CVT, ovládací relé automatické
převodovky CVT.
4
10 A
Zvukové výstražné zařízení.
5
7,5 A
Alternátor 2,4 litru 16V.
6
20 A
Ostřikovače světlometů.
7
10 A
Klimatizace.
8
15 A
Počítač motoru 2,4 litru 16V.
9
-
Nepoužitá.
10
15 A
Odmrazování stěračů.
11
-
Nepoužitá.
12
-
Nepoužitá.
13
-
Nepoužitá.
14
10 A
Levé dálkové světlo.
15
10 A
Pravé dálkové světlo.
16
20 A
Levé potkávací světlo (xenonové).
17
20 A
Pravé potkávací světlo (xenonové).
18
10 A
Levé potkávací světlo, ruční
a automatické seřizování
sklonu světlometů.
19
10 A
Pravé potkávací světlo.
20
-
Nepoužitá.
21
10 A
Zapalovací cívky.
Page 152 of 244
IX
!
PRAKTICKÉ INFORMACE
150

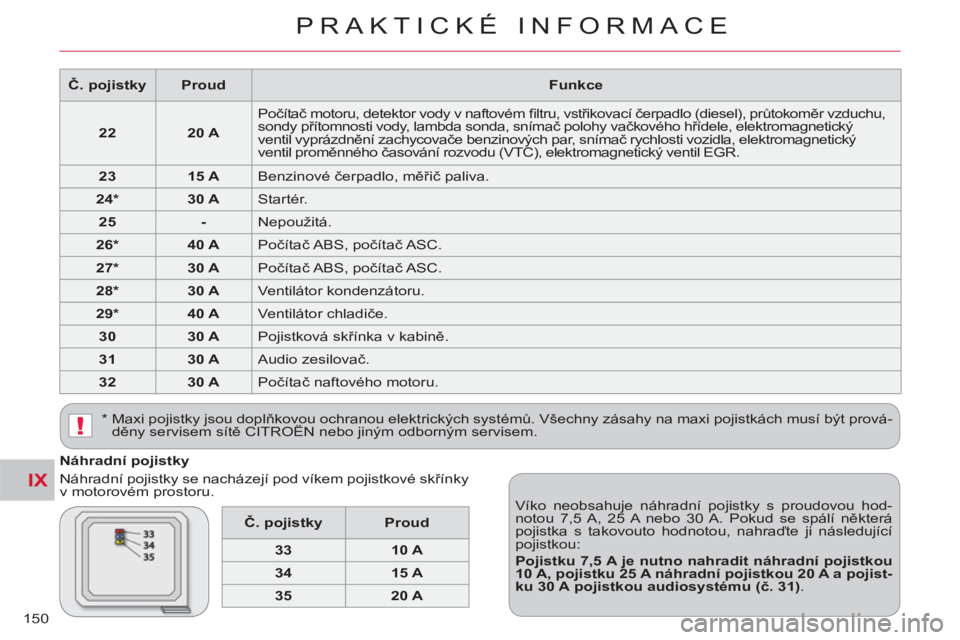

Náhradní pojistky
Náhradní pojistky se nacházejí pod víkem pojistkové skřínky
v motorovém prostoru.
Víko neobsahuje náhradní pojistky s proudovou hod-
notou 7,5 A, 25 A nebo 30 A. Pokud se spálí některá
pojistka s takovouto hodnotou, nahraďte ji následující
pojistkou:
Pojistku 7,5 A je nutno nahradit náhradní pojistkou
10 A, pojistku 25 A náhradní pojistkou 20 A a pojist-
ku 30 A
pojistkou audiosystému
(č. 31)
.
* Maxi pojistky jsou doplňkovou ochranou elektrických systémů. Všechny zásahy na maxi pojistkách musí být prová-
děny servisem sítě CITROËN nebo jiným odborným servisem.
Č. pojistky
Proud
Funkce
22
20 A
Počítač motoru, detektor vody v naftovém fi ltru, vstřikovací čerpadlo (diesel), průtokoměr vzduchu,
sondy přítomnosti vody, lambda sonda, snímač polohy vačkového hřídele, elektromagnetický
ventil vyprázdnění zachycovače benzinových par, snímač rychlosti vozidla, elektromagnetický
ventil proměnného časování rozvodu (VTC), elektromagnetický ventil EGR.
23
15 A
Benzinové čerpadlo, měřič
paliva.
24
*
30 A
Startér.
25
-
Nepoužitá.
26*
40 A
Počítač ABS, počítač ASC.
27*
30 A
Počítač ABS, počítač ASC.
28*
30 A
Ventilátor kondenzátoru.
29*
40 A
Ventilátor chladiče.
30
30 A
Pojistková skřínka v kabině.
31
30 A
Audio zesilovač.
32
30 A
Počítač naftového motoru.
Č. pojistky
Proud
33
10 A
34
15 A
35
20 A
Page 153 of 244
IX
PRAKTICKÉ INFORMACE
151 Autobaterie A
(neboli akumulátor) je
umístěná vlevo v motorovém prostoru.
Přístup:
)
otevřete kapotu za pomoci vnitřní
a poté vnější páčky,
)
upevněte vzpěru kapoty.
AUTOBATERIE
Přístu
p k autobaterii
)
Připojte červený kabel ke svorce
kladného pólu (+) vybité autobate-
rie A
, poté ke svorce (+) pomocné
baterie B
.
)
Připojte jeden konec zeleného nebo
černého kabelu ke svorce záporné-
ho pólu (-) pomocné baterie B
.
)
Připojte druhý konec zeleného nebo
černého kabelu ke kostřicímu bodu C
startovaného vozidla, co možná nej-
dále od baterie (například na pravém
závěsu motoru).
)
Nastartujte motor pomocného vozidla.
)
Zapněte startér, nechte točit motor.
)
Vyčkejte na návrat na volnoběžné
otáčky a poté odpojte kabely.
)
Nadzvedněte přední část krytu 1
pro uvolnění tří příchytek 2
.
)
Přitáhněte poté kryt 1
směrem
k sobě pro uvolnění příchytky 3
a kryt sejměte.
Pravidelně kontrolujte hladinu elekt-
rolytu. V případě potřeby dolijte des-
tilovanou vodu.
Nastartování s pomocí jiné
baterie
Vyhledání bodu pro ukostřenív místě pravého závěsu motoru
Page 154 of 244
IX
!
!
PRAKTICKÉ INFORMACE
152
Dobití autobaterie nabíječkou
)
Odpojte autobaterii vozidla.
)
Demontujte autobaterii a umístěte ji
do větrané místnosti.
)
Vyšroubujte zátky pro kontrolu hla-
diny a v případě potřeby dolijte des-
tilovanou vodu.
)
Připojte autobaterii k nabíječce dle
návodu k obsluze, vydaného jejím
výrobcem, a zapněte nabíjení.
)
Odpojte autobaterii od nabíječky
a nechte ji ochladnout.
)
V případě potřeby dolijte destilova-
nou vodu.
)
Pečlivě očistěte vrchní plochu auto-
baterie.
)
Vraťte na místo zátky pro kontrolu
hladiny.
)
Ověřte čistotu pólů a svorek. Jsou-li
pokryty síranem (bělavé nebo naze-
lenalé usazeniny), odmontujte je
a očistěte.
)
Připojte autobaterii počínaje svorkou
kladného pólu (+).
Nedobíjejte autobaterii bez odpo-
jení svorek.
Zabraňte prodlouženému kon-
taktu elektrolytu s pokožkou.
Tyto kapaliny jsou v
ětšinou zdraví
škodlivé žíraviny. Neodpojujte svorky za chodu motoru.
Autobaterie obsahují škodlivé
látky, jako jsou kyselina sírová
a olovo. Musí být likvidovány
podle platných předpisů a v žádném
případě nesmí být vyhozeny spolu
s domovním odpadem.
Odneste vybité elektrické články a auto-
baterie do specializované sběrny.
Při odstavení vozidla na více než
jeden měsíc je doporučeno odpojit
autobaterii. Při dobíjení autobaterie je normální,
že dojde k zahřátí a varu elektrolytu.
Po opětném připojení
Po každém připojení autobaterie zapně-
te zapalování a vyčkejte před zapnutím
startéru 1 minutu, aby se mohly aktivo-
vat elektronické systémy. Pokud však po
této manipulaci přetrvávají malé obtíže,
obraťte se na servis sítě CITROËN nebo
na jiný odborný servis.
Je nutno, abyste podle pokynů v pří-
slušné kapitole sami znovu aktivovali:
- elektrické sekvenční ovládání oken,
- elektrické ovládání otvírací střechy,
- navigační systém.
Před odpojením
Před odpojením autobaterie je nutno
vypnout zapalování a vyčkat 2 minuty.
Před odpojením autobaterie zavřete
okna, otvírací střechu a boční a zadní
výklopné dveře.
Page 155 of 244
IX
PRAKTICKÉ INFORMACE
153
VÝMĚNA STÍRACÍ LIŠTY
Demontáž stírací lišt
y vpředu
nebo vzadu
)
Nadzvedněte příslušné rameno.
)
Sejměte lištu jejím vysunutím smě-
rem ven.
Montáž stírací lišty vpředu nebo vzadu
)
Vpředu je nutno ověřit rozměr lišty,
protože kratší lišta se montuje na
stranu spolujezdce.
)
Umístěte novou lištu a upevněte ji.
)
Sklopte opatrně rameno.
Page 156 of 244
IX
!
PRAKTICKÉ INFORMACE
154
ODTAŽENÍ VOZIDLA
Přístu
p k pomůckám
Odtažení vozidla na
plošině
odtahového vozu
)
Pod přední nárazník nainstalujte
vlečné oko 1
.
Oko pro vlečení a další nářadí se nachází
ve schránce v obložení na pravé straně
zavazadlového prostoru.
Přístup:
)
otevřete zavazadlovový prostor,
)
otočte ovladač A
směrem doleva,
)
sejměte víko B
,
)
sejměte upevňovací pás C
a vyn-
dejte brašnu s nářadím D
,
)
vyjměte oko pro vlečení a potřebné
nářadí z brašny.
Přesuňte řadicí páku do neutrální
polohy.
Pro odtah vozidla použijte vždy
plošinu odtahového vozu.
Nikdy nevlečte vozidlo se všemi
čtyřmi koly na zemi, jinak může dojít
k poškození př
evodového ústrojí.
Vozidlo nesmí být vlečeno s předními
nebo zadními koly na zemi, i když je
v režimu pohonu „2WD“ (pohon 2 kol).
Page 157 of 244
IX
!
PRAKTICKÉ INFORMACE
155
Vlečení jiného vozidla
)
Sejměte krytku na zadním náraz-
níku přitažením za její spodní část
klikou zvedáku 2
.
)
Zašroubujte vlečné oko až na doraz
s pomocí kliky na demontáž kola 3
.
)
Namontujte vlečnou tyč.
)
Rozsviťte výstražná světla vlečeného
vozidla.
U vlečeného vozidla s vypnu-
tým motorem nefunguje brzdový
posilovač ani posilovač řízení.
Všeobecná doporučení
Dodržujte zákonná nařízení platná ve Vaší zemi.
Ověřte, že váha tažného vozidla je vyšší než váha vlečeného vozidla.
Řidič musí zůstat sedět za volantem vlečeného vozidla.
Při vlečení vozidla je zakázána jízda na dálnici a rychlostní silnici.
Při vlečení vozidla, kdy jsou všechna čtyři kola na zemi, vždy použijte schválenou
vlečnou tyč; lana a popruhy jsou zakázány.
Při vlečení vozidla s vypnutým motorem nefunguje ani jeho posilovač brzd, ani
posilovač řízení.
V následujících případech povinně kontaktujte profesionální odtahovou službu:
- vozidlo má poruchu na dálnici nebo na rychlostní silnici,
- není možné zařadit neutrální polohu, odblokovat řízení, povolit parkovací
brzdu,
- vlečení pouze se dvěma koly na zemi,
- chybí schválená vlečná tyč...
Page 158 of 244
IX
!
!
PRAKTICKÉ INFORMACE
156
TAŽENÍ PŘÍVĚSU, KARAVANU...
Doporučení pro jízdu
Maximální přípustná hmotnost přívěsu
při stoupání na dlouhém svahu závisí
na jeho sklonu a na venkovní teplotě.
V každém případě věnujte zvýšenou
pozornost teplotě chladicí kapaliny.
Boční vítr
)
Počítejte s větší citlivostí vozidla na
nárazy bočního větru.
Chlazení
Při tažení přívěsu do svahu dochází ke
zvýšení teploty chladicí kapaliny.
Protože ventilátor chlazení je spouštěn
elektricky, jeho účinnost nezávisí na
otáčkách motoru.
)
Pro snížení otáček motoru snižte
rychlost vozidla.
Brzdy
Tažení přívěsu prodlužuje brzdnou vzdá-
lenost.
Pneumatiky
)
Zkontrolujte tlak vzduchu v pneuma-
tikách vozidla i přívěsu, dodržujte
předepsané hodnoty.
Osvětlení
)
Ověř
te správnou funkci elektrického
signalizačního zařízení přívěsu.
)
Pokud se rozsvítí toto
hlášení, zastavte vozi-
dlo při zachování maxi-
mální bezpečnosti
.
Jestliže hlášení bliká pomalu, počkejte
na ochladnutí motoru, poté zkontroluj-
te a v případě potřeby doplňte chladicí
kapalinu.
Jestliže hlášení bliká rychle, urychle-
ně se obraťte na servis sítě CITROËN
nebo na jiný odborný servis.
V případě použití tažného zaří-
zení nesmí být otevírán spodní
díl zadních výklopných dveří.
Doporučujeme Vám používat ori-
ginální elektrické svazky a origi-
nální tažná zařízení CITROËN,
která byla testována a schválena již při
koncepci vozidla, a svěřit montáž toho-
to zařízení servisu sítě CITROËN nebo
jinému odbornému servisu.
V případě montáže mimo servis
CITROËN musí být tato provedena
s použitím připraveného elektrického
zapojení v zadní části vozidla a v sou-
ladu s pokyny výrobce.
Při jízdě s přívěsem je vozidlo velmi
namáháno a řízení vyžaduje zvýše-
nou pozornost.
Vaše vozidlo je zkonstruováno přede-
vším pro přepravu osob a zavazadel,
nicméně může být také použito pro
tažení přívěsu.
Rozložení nákladu
)
Umístěte náklad v přívěsu tak, aby se
nejtěžší předměty nacházely co nej-
blíže nápravě a svislé zatížení koule
závěsu bylo blízko přípustného maxi-
ma (nesmí ho však překročit).
Hustota vzduchu se snižuje zároveň se
zvyšující se nadmořskou výškou, což
má za následek snížení výkonu motoru.
Při jízdě v oblastech s nadmořskou výš-
kou překračující 1 000 m je třeba snížit
maximální hmotnost jízdní soupravy
o 10% na každých dalších 1 000 metrů
nadmořské výšky.
V kapitole „Technické charakteristiky“
naleznete hodnoty hmotnosti vozidla
a přívěsu, platné pro Vaše vozidlo.
Page 159 of 244
IX
PRAKTICKÉ INFORMACE
157
MONTÁŽ STŘEŠNÍHO TYČOVÉHO NOSIČE
Největší přípustné zatížení střešního
nosiče, náklad nepřevyšující 40 cm
(kromě nosiče kol): 80 kg.
Jestliže výška překračuje 40 cm, uzpů-
sobte rychlost vozidla profi lu vozovky,
aby nedošlo k poškození střešních tyčí
a jejich uchycení na střeše vozidla.
Při převážení nákladu delšího než
je vozidlo se řiďte předpisy platnými
v dané zemi. Pro montáž podélných střešních tyčí se
obraťte na servis sítě CITROËN nebo
na jiný odborný servis.
Při montáži příčných střešních tyčí
respektujte jejich správné umístění, které
je udáno značkou na každé z podélných
střešních tyčí. Používejte doplňky doporučené společ-
ností CITROËN a řiďte se předpisy pro
montáž stanovenými výrobcem. Pro umístění nákladu na střechu musí být
vozidlo vybaveno podélnými tyčemi, na
které se namontují příčné střešní tyče.
Podélné střešní tyče nelze demontovat.
Page 160 of 244
IX
!
PRAKTICKÉ INFORMACE
158
Prodejní síť nabízí širokou paletu pří-
slušenství a originálních náhradních
dílů CITROËN.
Spolehlivost a bezpečnost těchto dílů
a příslušenství byla úspěšně testována.
Všem prvkům bylo přiděleno objedna-
cí číslo a je na ně poskytována záruka
CITROËN.
„Komfort“:
parkovací asistent vzadu, roletky pro-
ti slunci na boční okna, izotermická
schránka, ...
„Zařízení pro přepravu“:
vana do zavazadlového prostoru, mříž pro
oddělení prostoru při přepravě psa, střešní
tyčový nosič, nosič jízdních kol na střešních
tyčích, nosič lyží, uzavřený střešní box, ...
Montáž tažného zařízení pro přívěs musí
být provedena v servisu sítě CITROËN
nebo v jiném odborném servisu.
„Bezpečnost“:
alarm, pískování skel, zařízení proti
odcizení kol, lékárnička, výstražný troj-
úhelník, refl exní bezpečnostní vesta,
systém lokalizování odcizeného vozi-
dla, dětské podložky a autosedačky,
systém detekce poklesu tlaku v pneu-
matikách, protiskluzové návleky, ...
„Ochrana“:
koberečky * , boční ochranné lišty, ...
„Multimediální systémy“:
autorádia MP3/USB, rádio s telefonem,
zesilovače, navigační systémy, sada
„hands-free“, reproduktory, přehrávač
DVD, sada pro připojení přehrávače
MP3 nebo CD přehrávače, ...
Refl exní vesty, výstražné trojúhelníky
a sady náhradních žárovek a pojis-
tek patří podle platných předpisů do
povinné výbavy vozidla.
Montáž elektrického vybave-
ní nebo doplňků nezahrnutých
v katalogu CITROËN může mít
za následek poruchu elektronických
systémů vozidla či zvýšenou spotře-
bu energie.
Mějte laskavě na paměti toto upozor-
nění. Doporučujeme Vám, abyste se
obrátili na zástupce sítě CITROËN
pro získání informací o nabízeném
vybavení a doplňcích.
Instalace radiokomunikačních
zařízení
Před montáží vysílačů radiokomu-
nikačních zařízení s vnější anténou,
dokupovaných jako příslušenství
můžete kontaktovat pracovníky sítě
CITROËN, kteří Vám sdělí charakte-
ristiky vysílačů (frekvence, maximální
výstupní výkon, poloha antény, speci-
fi cké podmínky instalace), které mohou
být do vozidla namontovány v souladu
se směrnicí Elektromagnetická kom-
patibilita vozidel (2004/104/ES).
*
Aby nemohlo dojít k zablokování
pedálů:
- dbejte na správné umístění a řádné
upevnění koberečků,
- nikdy nedávejte několik koberečků
přes sebe.
chrániče prahů dveří z PVC, ozdobné
zástěrky pro zadní kola, 18 palcové hli-
níkové disky kol značky Hortaz, chro-
mované misky pod dveřní kliky, difuzor
na zadním nárazníku, chránič prahu
zavazadlového prostoru vzhledu kartá-
čovaného hliníku, ...
PŘÍSLUŠENSTVÍ
