CITROEN C-CROSSER 2012 Upute Za Rukovanje (in Croatian)

II
KOMFOR
59
3.

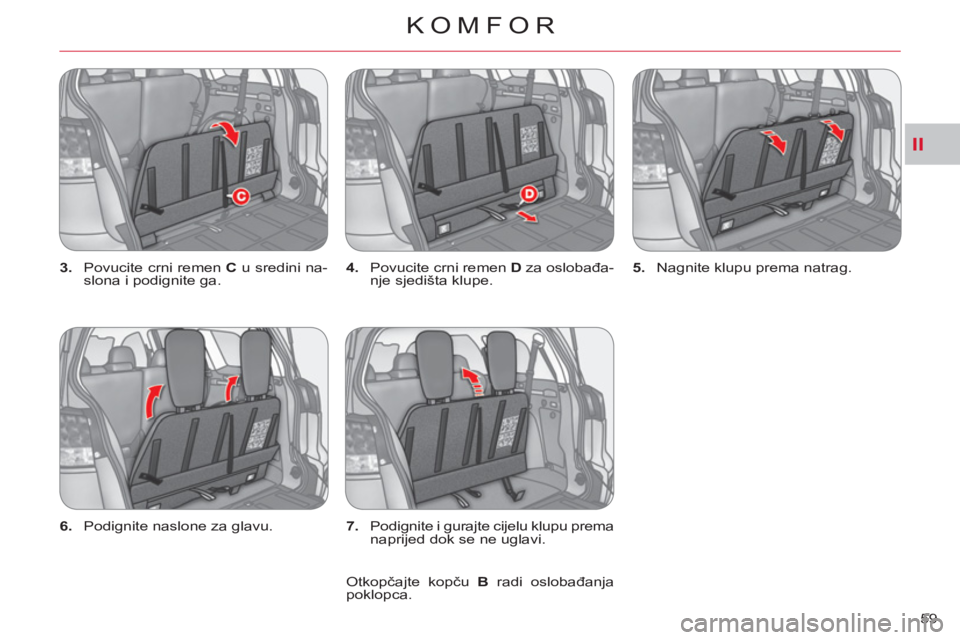

Povucite crni remen C
u sredini na-
slona i podignite ga.
4.
Povucite crni remen D
za oslobađa-
nje sjedišta klupe.
5.
Nagnite klupu prema natrag.

6.
Podignite naslone za glavu.
7.
Podignite i gurajte cijelu klupu prema
naprijed dok se ne uglavi.
Otkopčajte kopču B
radi oslobađanja
poklopca.

II
KOMFOR

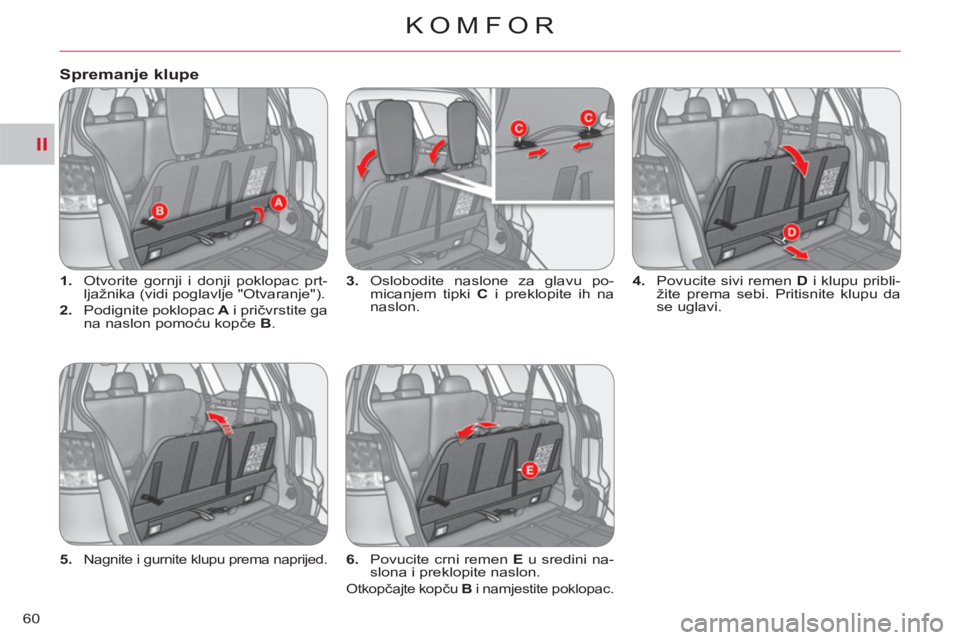

60


1.
Otvorite gornji i donji poklopac prt-
ljažnika (vidi poglavlje "Otvaranje").

2.
Podignite poklopac A
i pričvrstite ga
na naslon pomoću kopče B
.
3.
Oslobodite naslone za glavu po-
micanjem tipki C
i preklopite ih na
naslon.
4.
Povucite sivi remen D
i klupu pribli-
žite prema sebi. Pritisnite klupu da
se uglavi.

5.

Nagnite i gurnite klupu prema naprijed. 6.
Povucite crni remen E
u sredini na-
slona i preklopite naslon.

Otkopčajte kopču B
i namjestite poklopac.


Spremanje klupe

II
!
KOMFOR
61

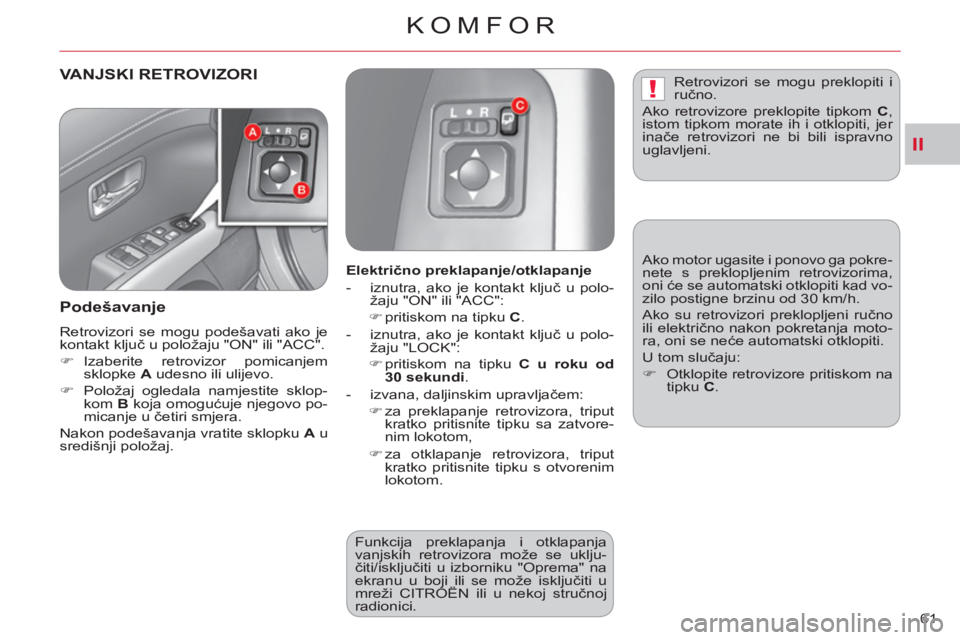

VANJSKI RETROVIZORI

Podešavan
je

Retrovizori se mogu podešavati ako je
kontakt ključ u položaju "ON" ili "ACC".


)
Izaberite retrovizor pomicanjem
sklopke A
udesno ili ulijevo.

)
Položaj ogledala namjestite sklop-
kom B
koja omogućuje njegovo po-
micanje u četiri smjera.
Nakon podešavanja vratite sklopku A
u
središnji položaj.






Električno preklapanje/otklapanje


- iznutra, ako je kontakt ključ u polo-
žaju "ON" ili "ACC":


)
pritiskom na tipku C
.

- iznutra, ako je kontakt ključ u polo-
žaju "LOCK":


)
pritiskom na tipku C
u roku od
30 sekundi
.

- izvana, daljinskim upravljačem:


)
za preklapanje retrovizora, triput
kratko pritisnite tipku sa zatvore-
nim lokotom,

)
za otklapanje retrovizora, triput
kratko pritisnite tipku s otvorenim
lokotom.

Funkcija preklapanja i otklapanja
vanjskih retrovizora može se uklju-
čiti/isključiti u izborniku "Oprema" na
ekranu u boji ili se može isključiti u
mreži CITROËN ili u nekoj stručnoj
radionici. Retrovizori se mogu preklopiti i
ručno.
Ako retrovizore preklopite tipkom C
,
istom tipkom morate ih i otklopiti, jer
inače retrovizori ne bi bili ispravno
uglavljeni.
Ako motor ugasite i ponovo ga pokre-
nete s preklopljenim retrovizorima,
oni će se automatski otklopiti kad vo-
zilo postigne brzinu od 30 km/h.
Ako su retrovizori preklopljeni ručno
ili električno nakon pokretanja moto-
ra, oni se neće automatski otklopiti.
U tom slučaju:


)
Otklopite retrovizore pritiskom na
tipku C
.

II
KOMFOR
62

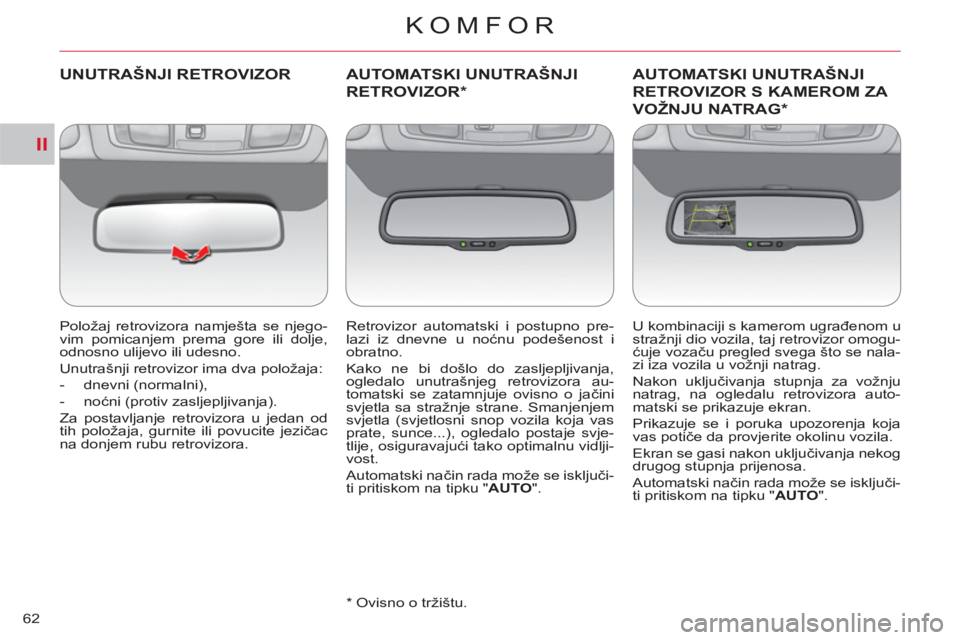

UNUTRAŠNJI RETROVIZOR

Položaj retrovizora namješta se njego-
vim pomicanjem prema gore ili dolje,
odnosno ulijevo ili udesno.
Unutrašnji retrovizor ima dva položaja:


- dnevni (normalni),

- noćni (protiv zasljepljivanja).
Za postavljanje retrovizora u jedan od
tih položaja, gurnite ili povucite jezičac
na donjem rubu retrovizora.

AUTOMATSKI UNUTRAŠNJI
RETROVIZOR *
AUTOMATSKI UNUTRAŠNJI
RETROVIZOR
S KAMEROM ZA
VOŽNJU NATRAG*

Retrovizor automatski i postupno pre-
lazi iz dnevne u noćnu podešenost i
obratno.
Kako ne bi došlo do zasljepljivanja,
ogledalo unutrašnjeg retrovizora au-
tomatski se zatamnjuje ovisno o jačini
svjetla sa stražnje strane. Smanjenjem
svjetla (svjetlosni snop vozila koja vas
prate, sunce...), ogledalo postaje svje-
tlije, osiguravajući tako optimalnu vidlji-
vost.
Automatski način rada može se isključi-
ti pritiskom na tipku " AUTO
".
U kombinaciji s kamerom ugrađenom u
stražnji dio vozila, taj retrovizor omogu-
ćuje vozaču pregled svega što se nala-
zi iza vozila u vožnji natrag.
Nakon uključivanja stupnja za vožnju
natrag, na ogledalu retrovizora auto-
matski se prikazuje ekran.
Prikazuje se i poruka upozorenja koja
vas potiče da provjerite okolinu vozila.
Ekran se gasi nakon uključivanja nekog
drugog stupnja prijenosa.
Automatski način rada može se isključi-
ti pritiskom na tipku " AUTO
".

* Ovisno o tržištu.

II
!
!
63

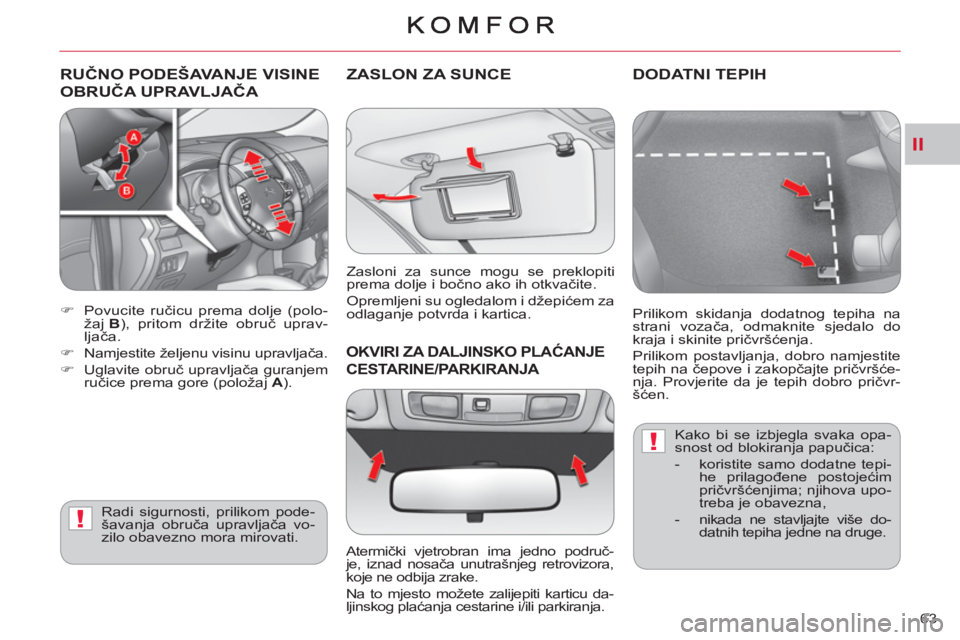

RUČNO PODEŠAVANJE VISINE
OBRUČA UPRAVLJAČ
A




)
Povucite ručicu prema dolje (polo-
žaj B), pritom držite obruč uprav-
ljača.

)
Namjestite željenu visinu upravljača.

)
Uglavite obruč upravljača guranjem
ručice prema gore (položaj A
).
ZASLON ZA SUNCE

Zasloni za sunce mogu se preklopiti
prema dolje i bočno ako ih otkvačite.
Opremljeni su ogledalom i džepićem za
odlaganje potvrda i kartica.
Radi sigurnosti, prilikom pode-
šavanja obruča upravljača vo-
zilo obavezno mora mirovati.
OKVIRI ZA DALJINSKO PLAĆANJE
CESTARINE/PARKIRANJ
A

Atermički vjetrobran ima jedno područ-
je, iznad nosača unutrašnjeg retrovizora,
koje ne odbija zrake.
Na to mjesto možete zalijepiti karticu da-
ljinskog plaćanja cestarine i/ili parkiranja.
DODATNI TEPIH


Prilikom skidanja dodatnog tepiha na
strani vozača, odmaknite sjedalo do
kraja i skinite pričvršćenja.
Prilikom postavljanja, dobro namjestite
tepih na čepove i zakopčajte pričvršće-
nja. Provjerite da je tepih dobro pričvr-
šćen.
Kako bi se izbjegla svaka opa-
snost od blokiranja papučica:


- koristite samo dodatne tepi-
he prilagođene postojećim
pričvršćenjima; njihova upo-
treba je obavezna,

- nikada ne stavljajte više do-
datnih tepiha jedne na druge.

II
64

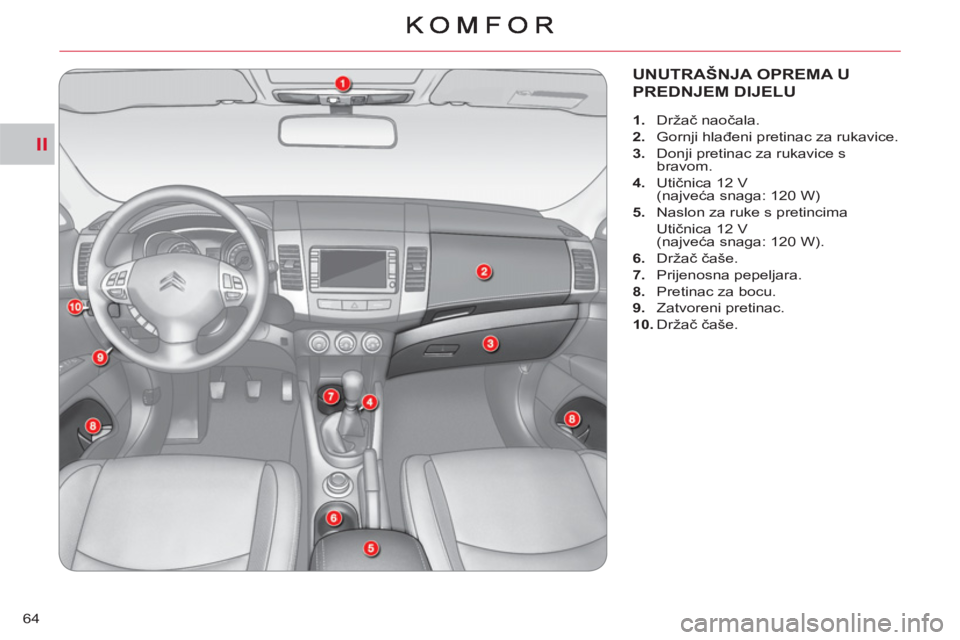

UNUTRAŠNJA OPREMA U
PREDNJEM DIJELU



1.
Držač naočala.

2.
Gornji hlađeni pretinac za rukavice.

3.
Donji pretinac za rukavice s
bravom.

4.
Utičnica 12 V
(najveća snaga: 120 W)

5.
Naslon za ruke s pretincima
Utičnica 12 V
(najveća snaga: 120 W).

6.
Držač čaše.

7.
Prijenosna pepeljara.

8.
Pretinac za bocu.

9.
Zatvoreni pretinac.

10.
Držač čaše.

II
KOMFOR
65

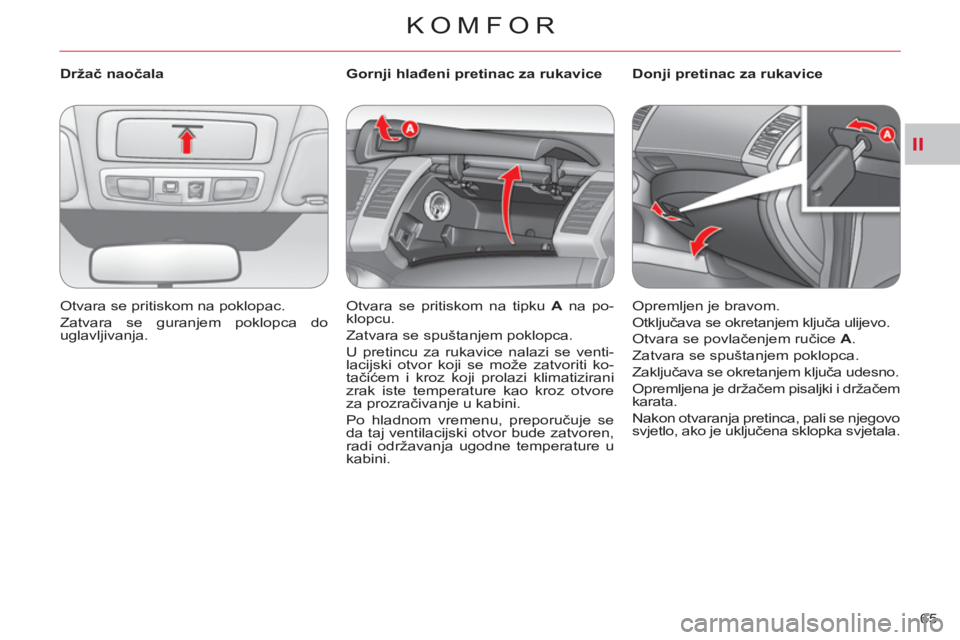

Držač naočala
Otvara se pritiskom na poklopac.
Zatvara se guranjem poklopca do
uglavljivanja.







Gornji hlađeni pretinac za rukavice
Otvara se pritiskom na tipku A
na po-
klopcu.
Zatvara se spuštanjem poklopca.
U pretincu za rukavice nalazi se venti-
lacijski otvor koji se može zatvoriti ko-
tačićem i kroz koji prolazi klimatizirani
zrak iste temperature kao kroz otvore
za prozračivanje u kabini.
Po hladnom vremenu, preporučuje se
da taj ventilacijski otvor bude zatvoren,
radi održavanja ugodne temperature u
kabini.




Donji pretinac za rukavice
Opremljen je bravom.
Otključava se okretanjem ključa ulijevo.
Otvara se povlačenjem ručice A
.
Zatvara se spuštanjem poklopca.
Zaključava se okretanjem ključa udesno.
Opremljena je držačem pisaljki i držačem
karata.
Nakon otvaranja pretinca, pali se njegovo
svjetlo, ako je uključena sklopka svjetala.

II
!
KOMFOR
66

Gornji pretinac
Poklopac pretinca služi kao naslon za
ruke, a otvara se povlačenjem desne
ručice.
Prilikom zatvaranja, spustite ga tako da
se uglavi.
Donji pretinac
Poklopac se otvara povlačenjem lijeve
ručice.
Prilikom zatvaranja, spustite ga tako da
se uglavi.









Utičnica 12 V (najveća snaga: 120 W)
Ova utičnica je pod naponom kad je
kontakt ključ u položaju "LOCK", "ON"
ili "ACC".
Provjerite da električni uređaj koji želite
priključiti radi pod naponom od 12 V i
da ne troši više od 120 W.
U slučaju dužeg korištenja ne-
kog električnog uređaja uz uga-
šen motor, mogao bi se ispra-
zniti akumulator.










Naslon za ruke s pretincima
Utičnica 12 V (max 120 W)

II!
KOMFOR

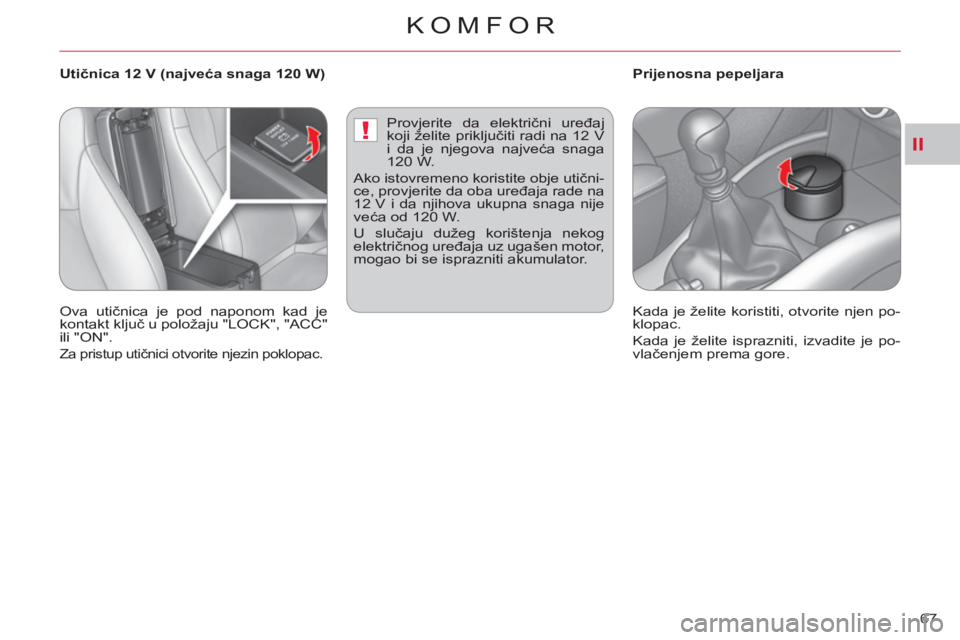

67






Utičnica 12 V (najveća snaga 120 W)






Prijenosna pepeljara
Ova utičnica je pod naponom kad je
kontakt ključ u položaju "LOCK", "ACC"
ili "ON".
Za pristup utičnici otvorite njezin poklopac.

Provjerite da električni uređaj
koji želite priključiti radi na 12 V
i da je njegova najveća snaga
120 W.
Ako istovremeno koristite obje utični-
ce, provjerite da oba uređaja rade na
12 V i da njihova ukupna snaga nije
veća od 120 W.
U slučaju dužeg korištenja nekog
električnog uređaja uz ugašen motor,
mogao bi se isprazniti akumulator.

Kada je želite koristiti, otvorite njen po-
klopac.
Kada je želite isprazniti, izvadite je po-
vlačenjem prema gore.

II
KOMFOR
68

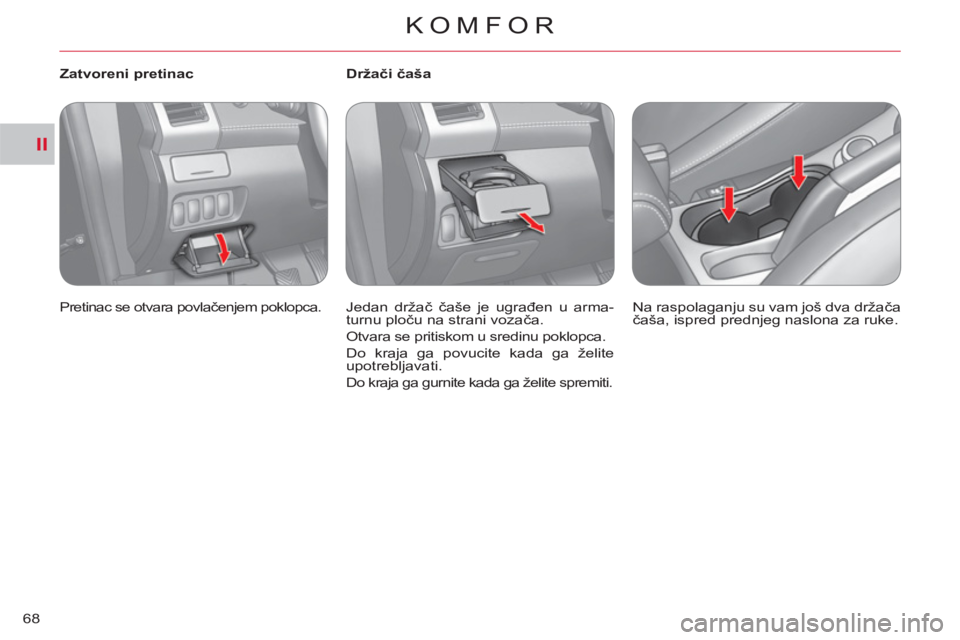

Zatvoreni pretinac
Pretinac se otvara povlačenjem poklopca.







Držači čaša
Jedan držač čaše je ugrađen u arma-
turnu ploču na strani vozača.
Otvara se pritiskom u sredinu poklopca.
Do kraja ga povucite kada ga želite
upotrebljavati.
Do kraja ga gurnite kada ga želite spremiti. Na raspolaganju su vam još dva držača
čaša, ispred prednjeg naslona za ruke.
