CITROEN C-CROSSER 2012 Upute Za Rukovanje (in Croatian)

I
29

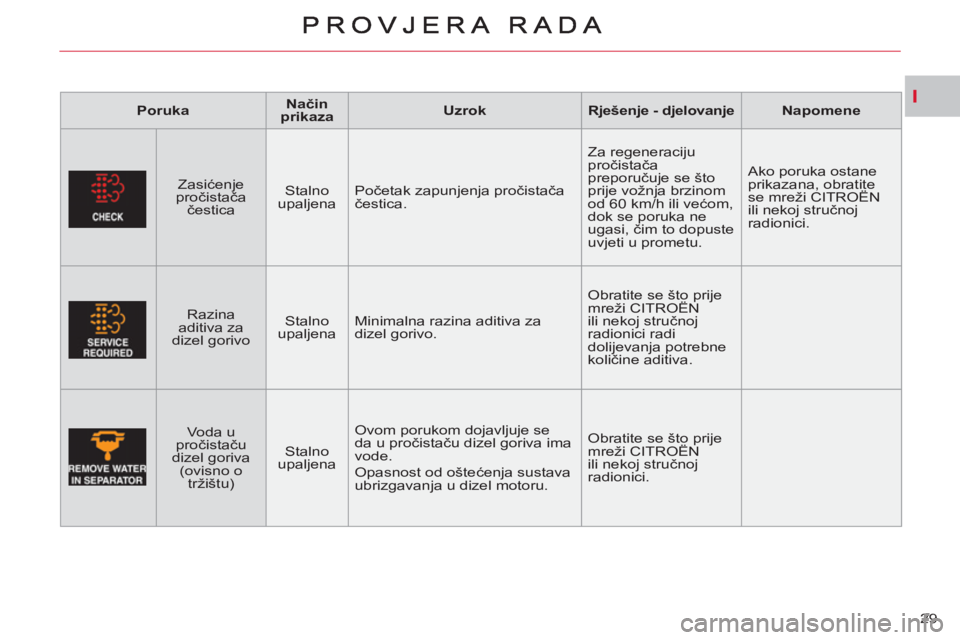

Poruka
Način
prikaza
Uzrok
Rješenje - djelovanje
Napomene

Zasićenje
pročistača
čestica
Stalno
upaljena Početak zapunjenja pročistača
čestica. Za regeneraciju
pročistača
preporučuje se što
prije vožnja brzinom
od 60 km/h ili većom,
dok se poruka ne
ugasi, čim to dopuste
uvjeti u prometu. Ako poruka ostane
prikazana, obratite
se mreži CITROËN
ili nekoj stručnoj
radionici.

Razina
aditiva za
dizel gorivo
Stalno
upaljena Minimalna razina aditiva za
dizel gorivo. Obratite se što prije
mreži CITROËN
ili nekoj stručnoj
radionici radi
dolijevanja potrebne
količine aditiva.

Voda u
pročistaču
dizel goriva
(ovisno o
tržištu)
Stalno
upaljena

Ovom porukom dojavljuje se
da u pročistaču dizel goriva ima
vode.
Opasnost od oštećenja sustava
ubrizgavanja u dizel motoru. Obratite se što prije
mreži CITROËN
ili nekoj stručnoj
radionici.

I

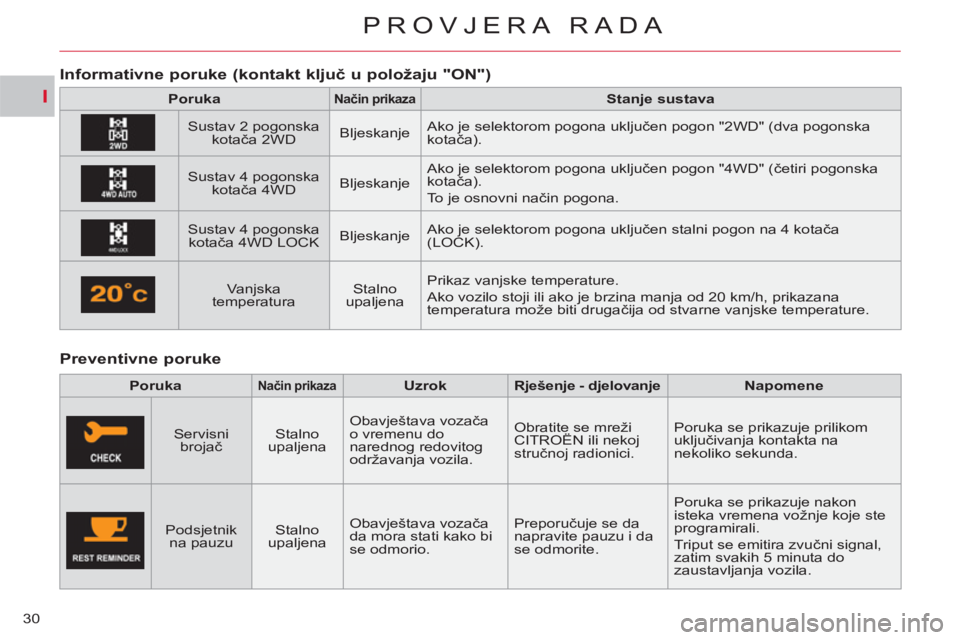

PROVJERA RADA
30

Preventivne poruke




Informativne poruke
(kontakt ključ u položaju "ON")



Poruka




Na

čin prikaza




Stanje sustava



Sustav 2 pogonska
kotača 2WD
Bljeskanje Ako je selektorom pogona uključen pogon "2WD" (dva pogonska
kotača).

Sustav 4 pogonska
kotača 4WD
Bljeskanje Ako je selektorom pogona uključen pogon "4WD" (četiri pogonska
kotača).
To je osnovni način pogona.

Sustav 4 pogonska
kotača 4WD LOCK
Bljeskanje Ako je selektorom pogona uključen stalni pogon na 4 kotača
(LOCK).

Vanjska
temperatura
Stalno
upaljena Prikaz vanjske temperature.
Ako vozilo stoji ili ako je brzina manja od 20 km/h, prikazana
temperatura može biti drugačija od stvarne vanjske temperature.


Poruka





Način prikaza




Uzrok



Rješenje - djelovanje



Napomene



Servisni
brojač

Stalno
upaljena Obavještava vozača
o vremenu do
narednog redovitog
održavanja vozila. Obratite se mreži
CITROËN ili nekoj
stručnoj radionici. Poruka se prikazuje prilikom
uključivanja kontakta na
nekoliko sekunda.

Podsjetnik
na pauzu
Stalno
upaljena Obavještava vozača
da mora stati kako bi
se odmorio. Preporučuje se da
napravite pauzu i da
se odmorite. Poruka se prikazuje nakon
isteka vremena vožnje koje ste
programirali.
Triput se emitira zvučni signal,
zatim svakih 5 minuta do
zaustavljanja vozila.

I
31 Ukupna kilometraža pri-
kazana je u području 1

ekrana, a dnevna kilome-
traža u području 2
(vidi
poglavlje "Putomjeri").
Putomjeri (A i B)

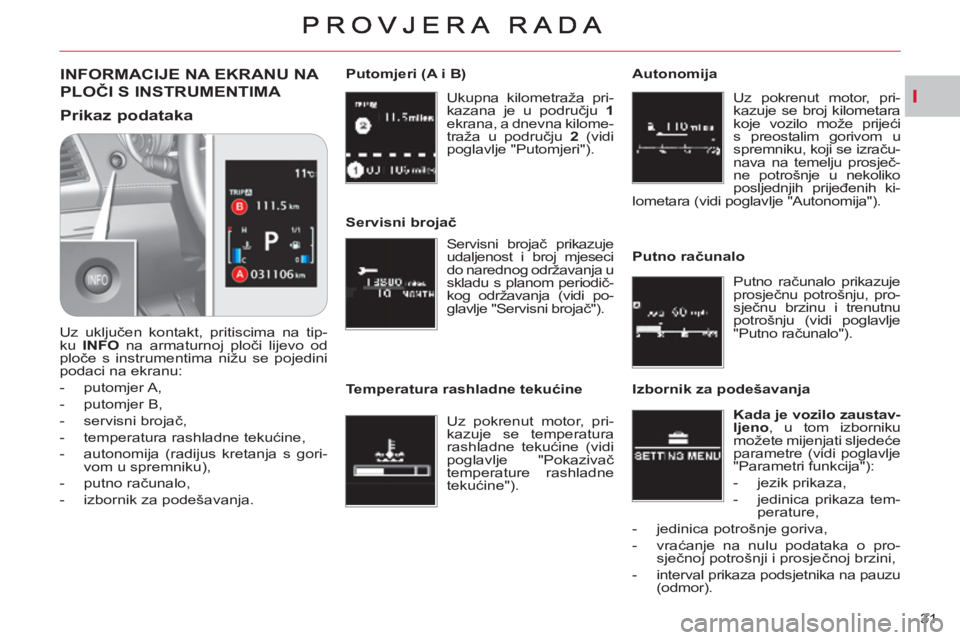

INFORMACIJE NA EKRANU NA
PLOČI
S INSTRUMENTIMA
Prikaz
podataka
Uz uključen kontakt, pritiscima na tip-
ku INFO
na armaturnoj ploči lijevo od
ploče s instrumentima nižu se pojedini
podaci na ekranu:


- putomjer A,

- putomjer B,

- servisni brojač,

- temperatura rashladne tekućine,

- autonomija (radijus kretanja s gori-
vom u spremniku),

- putno računalo,

- izbornik za podešavanja. Servisni brojač prikazuje
udaljenost i broj mjeseci
do narednog održavanja u
skladu s planom periodič-
kog održavanja (vidi po-
glavlje "Servisni brojač").
Servisni brojač
Uz pokrenut motor, pri-
kazuje se temperatura
rashladne tekućine (vidi
poglavlje "Pokazivač
temperature rashladne
tekućine").
Temperatura rashladne tekućine Uz pokrenut motor, pri-
kazuje se broj kilometara
koje vozilo može prijeći
s preostalim gorivom u
spremniku, koji se izraču-
nava na temelju prosječ-
ne potrošnje u nekoliko
posljednjih prijeđenih ki-
lometara (vidi poglavlje "Autonomija").
Autonomija
Putno računalo prikazuje
prosječnu potrošnju, pro-
sječnu brzinu i trenutnu potrošnju (vidi poglavlje
"Putno računalo").
Putno računalo

Kada je vozilo zaustav-
ljeno
, u tom izborniku
možete mijenjati sljedeće
parametre (vidi poglavlje
"Parametri funkcija"):


- jezik prikaza,

- jedinica prikaza tem-
perature,

- jedinica potrošnje goriva,

- vraćanje na nulu podataka o pro-
sječnoj potrošnji i prosječnoj brzini,

- interval prikaza podsjetnika na pauzu
(odmor).


Izbornik za podešavanja

I
!
!
PROVJERA RADA
32 Ukupna kilometraža pri-
kazuje se u području 1
,
a dnevna kilometraža u
području 2
.

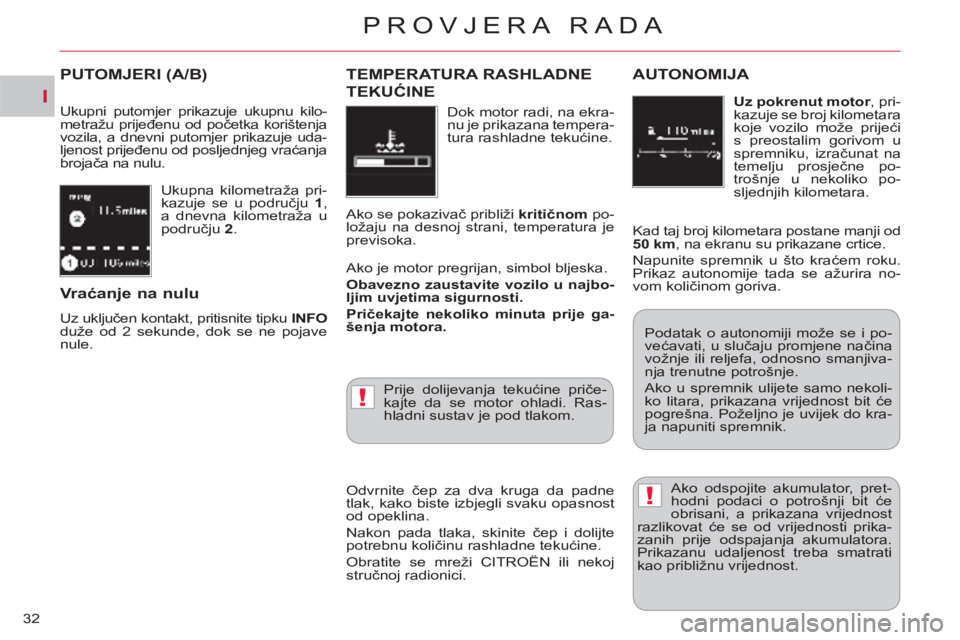

PUTOMJERI (A/B)

Ukupni putomjer prikazuje ukupnu kilo-
metražu prijeđenu od početka korištenja
vozila, a dnevni putomjer prikazuje uda-
ljenost prijeđenu od posljednjeg vraćanja
brojača na nulu.
Vraćanje na nulu

Uz uključen kontakt, pritisnite tipku INFO
duže od 2 sekunde, dok se ne pojave
nule. Dok motor radi, na ekra-
nu je prikazana tempera-
tura rashladne tekućine.
TEMPERATURA RASHLADNE
TEKUĆINE

Ako se pokazivač približi kritičnom
po-
ložaju na desnoj strani, temperatura je
previsoka.
Ako je motor pregrijan, simbol bljeska.

Obavezno zaustavite vozilo u najbo-
ljim uvjetima sigurnosti.


Pričekajte nekoliko minuta prije ga-
šenja motora.

Prije dolijevanja tekućine priče-
kajte da se motor ohladi. Ras-
hladni sustav je pod tlakom.
Uz pokrenut motor
, pri-
kazuje se broj kilometara
koje vozilo može prijeći
s preostalim gorivom u
spremniku, izračunat na
temelju prosječne po-
trošnje u nekoliko po-
sljednjih kilometara.
AUTONOMIJA
Kad taj broj kilometara postane manji od
50 km
, na ekranu su prikazane crtice.
Napunite spremnik u što kraćem roku.
Prikaz autonomije tada se ažurira no-
vom količinom goriva.
Odvrnite čep za dva kruga da padne
tlak, kako biste izbjegli svaku opasnost
od opeklina.
Nakon pada tlaka, skinite čep i dolijte
potrebnu količinu rashladne tekućine.
Obratite se mreži CITROËN ili nekoj
stručnoj radionici. Podatak o autonomiji može se i po-
većavati, u slučaju promjene načina
vožnje ili reljefa, odnosno smanjiva-
nja trenutne potrošnje.
Ako u spremnik ulijete samo nekoli-
ko litara, prikazana vrijednost bit će
pogrešna. Poželjno je uvijek do kra-
ja napuniti spremnik.
Ako odspojite akumulator, pret-
hodni podaci o potrošnji bit će
obrisani, a prikazana vrijednost
razlikovat će se od vrijednosti prika-
zanih prije odspajanja akumulatora.
Prikazanu udaljenost treba smatrati
kao približnu vrijednost.

I
PROVJERA RADA
33

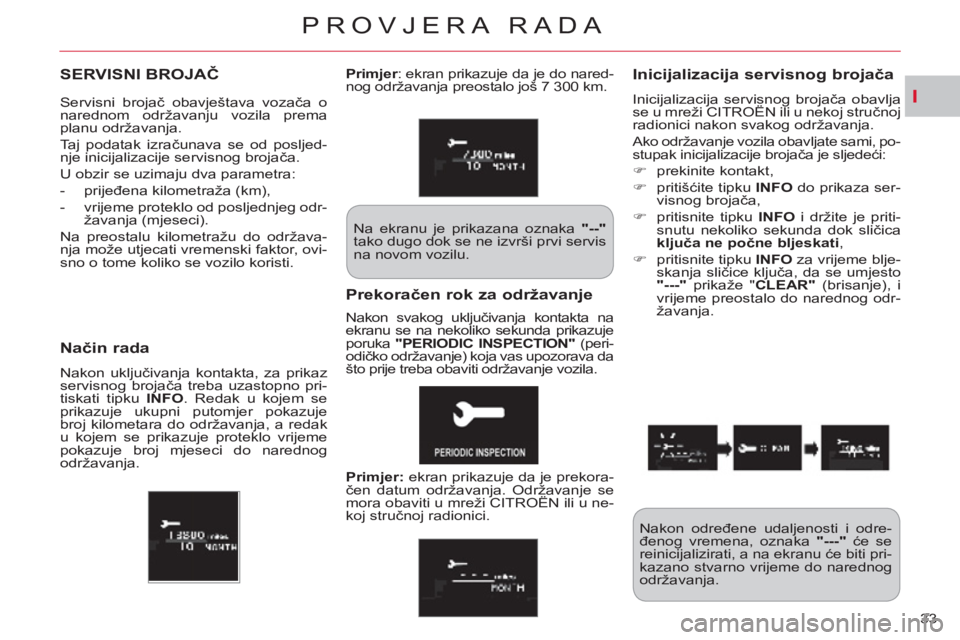

SERVISNI BROJAČInicijalizacija servisnog brojača

Inicijalizacija servisnog brojača obavlja
se u mreži CITROËN ili u nekoj stručnoj
radionici nakon svakog održavanja.
Ako održavanje vozila obavljate sami, po-
stupak inicijalizacije brojača je sljedeći:


)
prekinite kontakt,

)
pritišćite tipku INFO
do prikaza ser-
visnog brojača,

)
pritisnite tipku INFO
i držite je priti-
snutu nekoliko sekunda dok sličica
ključa ne počne bljeskati
,

)
pritisnite tipku INFO
za vrijeme blje-
skanja sličice ključa, da se umjesto
"---"
prikaže " CLEAR"
(brisanje), i
vrijeme preostalo do narednog odr-
žavanja.


Prekoračen rok za održavanje
Način rada

Nakon uključivanja kontakta, za prikaz
servisnog brojača treba uzastopno pri-
tiskati tipku INFO
. Redak u kojem se
prikazuje ukupni putomjer pokazuje
broj kilometara do održavanja, a redak
u kojem se prikazuje proteklo vrijeme
pokazuje broj mjeseci do narednog
održavanja.
Nakon određene udaljenosti i odre-
đenog vremena, oznaka "---"
će se
reinicijalizirati, a na ekranu će biti pri-
kazano stvarno vrijeme do narednog
održavanja. Servisni brojač obavještava vozača o
narednom održavanju vozila prema
planu održavanja.
Taj podatak izračunava se od posljed-
nje inicijalizacije servisnog brojača.
U obzir se uzimaju dva parametra:


- prijeđena kilometraža (km),

- vrijeme proteklo od posljednjeg odr-
žavanja (mjeseci).
Na preostalu kilometražu do održava-
nja može utjecati vremenski faktor, ovi-
sno o tome koliko se vozilo koristi.
Primjer
: ekran prikazuje da je do nared-
nog održavanja preostalo još 7 300 km.
Na ekranu je prikazana oznaka "
--"

tako dugo dok se ne izvrši prvi servis
na novom vozilu.

Primjer:
ekran prikazuje da je prekora-
čen datum održavanja. Održavanje se
mora obaviti u mreži CITROËN ili u ne-
koj stručnoj radionici. Nakon svakog uključivanja kontakta na
ekranu se na nekoliko sekunda prikazuje
poruka "PERIODIC INSPECTION"
(peri-
odičko održavanje) koja vas upozorava da
što prije treba obaviti održavanje vozila.

I
PROVJERA RADA
34

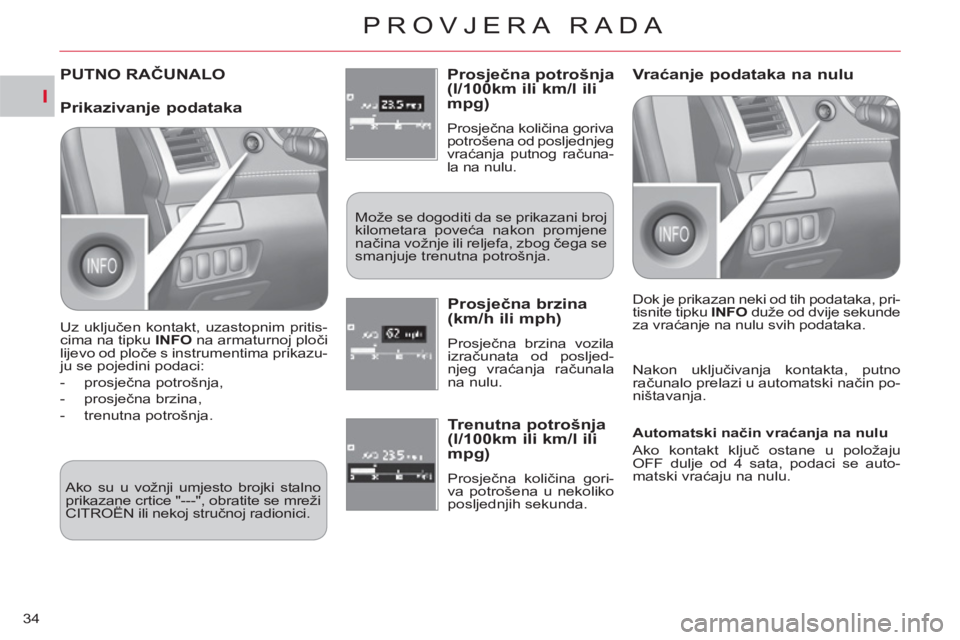

PUTNO RAČUNALO Prosječna potrošnja (l/100km ili km/l ili mpg)

Prosječna količina goriva
potrošena od posljednjeg
vraćanja putnog računa-
la na nulu.
Može se dogoditi da se prikazani broj
kilometara poveća nakon promjene
načina vožnje ili reljefa, zbog čega se
smanjuje trenutna potrošnja.


Prosječna brzina(km/h ili mph)

Prosječna brzina vozila
izračunata od posljed-
njeg vraćanja računala
na nulu.
Vraćanje podataka na nulu

Nakon uključivanja kontakta, putno
računalo prelazi u automatski način po-
ništavanja.
Ako su u vožnji umjesto brojki stalno
prikazane crtice "---", obratite se mreži
CITROËN ili nekoj stručnoj radionici.


Trenutna potrošnja (l/100km ili km/l ili mpg)

Prosječna količina gori-
va potrošena u nekoliko
posljednjih sekunda.
Prikazivanje podataka

Uz uključen kontakt, uzastopnim pritis-
cima na tipku INFO
na armaturnoj ploči
lijevo od ploče s instrumentima prikazu-
ju se pojedini podaci:


- prosječna potrošnja,

- prosječna brzina,

- trenutna potrošnja. Dok je prikazan neki od tih podataka, pri-
tisnite tipku INFO
duže od dvije sekunde
za vraćanje na nulu svih podataka.


Automatski način vraćanja na nulu
Ako kontakt ključ ostane u položaju
OFF dulje od 4 sata, podaci se auto-
matski vraćaju na nulu.

I
!
PROVJERA RADA
35
Dok vozilo miruje
, u
njemu možete promije-
niti sljedeće parametre:


- način poništavanja
podataka o prosječnoj
potrošnji i prosječnoj
brzini,

- jedinica potrošnje goriva,

- jedinica prikaza temperature,

- jezik prikaza,

- uključivanje/isključivanje zvučnog
signala tipke INFO
,

- učestalost prikaza podsjetnika na
pauzu (odmor),

- vraćanje na tvorničke parametre.

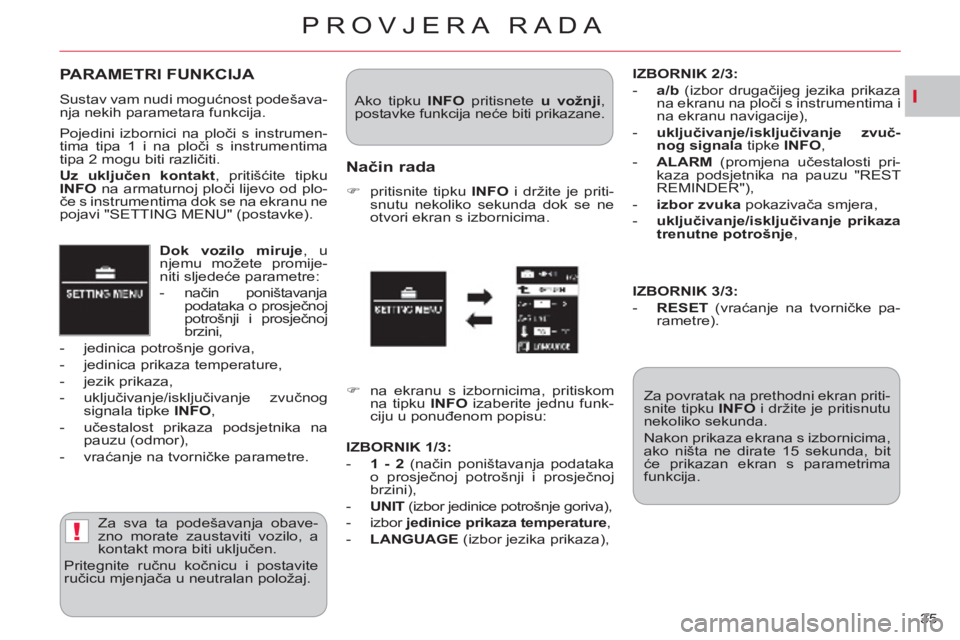

PARAMETRI FUNKCIJA

Sustav vam nudi mogućnost podešava-
nja nekih parametara funkcija.
Za sva ta podešavanja obave-
zno morate zaustaviti vozilo, a
kontakt mora biti uključen.
Pritegnite ručnu kočnicu i postavite
ručicu mjenjača u neutralan položaj. Ako tipku INFO
pritisnete u vožnji
,
postavke funkcija neće biti prikazane.
Pojedini izbornici na ploči s instrumen-
tima tipa 1 i na ploči s instrumentima
tipa 2 mogu biti različiti.

Uz uključen kontakt
, pritišćite tipku
INFO
na armaturnoj ploči lijevo od plo-
če s instrumentima dok se na ekranu ne
pojavi "SETTING MENU" (postavke).

Način rada



)
pritisnite tipku INFO
i držite je priti-
snutu nekoliko sekunda dok se ne
otvori ekran s izbornicima.
Za povratak na prethodni ekran priti-
snite tipku INFO
i držite je pritisnutu
nekoliko sekunda.
Nakon prikaza ekrana s izbornicima,
ako ništa ne dirate 15 sekunda, bit
će prikazan ekran s parametrima
funkcija.
)
na ekranu s izbornicima, pritiskom
na tipku INFO
izaberite jednu funk-
ciju u ponuđenom popisu:


IZBORNIK 2/3:



- a/b
(izbor drugačijeg jezika prikaza
na ekranu na ploči s instrumentima i
na ekranu navigacije),

- uključivanje/isključivanje zvuč-
nog signala
tipke INFO
,

- ALARM
(promjena učestalosti pri-
kaza podsjetnika na pauzu "REST
REMINDER"),

- izbor zvuka
pokazivača smjera,

- uključivanje/isključivanje prikaza
trenutne potrošnje
,

IZBORNIK 1/3:



- 1 - 2
(način poništavanja podataka
o prosječnoj potrošnji i prosječnoj
brzini),

- UNIT
(izbor jedinice potrošnje goriva),

- izbor jedinice prikaza temperature
,

- LANGUAGE
(izbor jezika prikaza),
IZBORNIK 3/3:



- RESET
(vraćanje na tvorničke pa-
rametre).

I

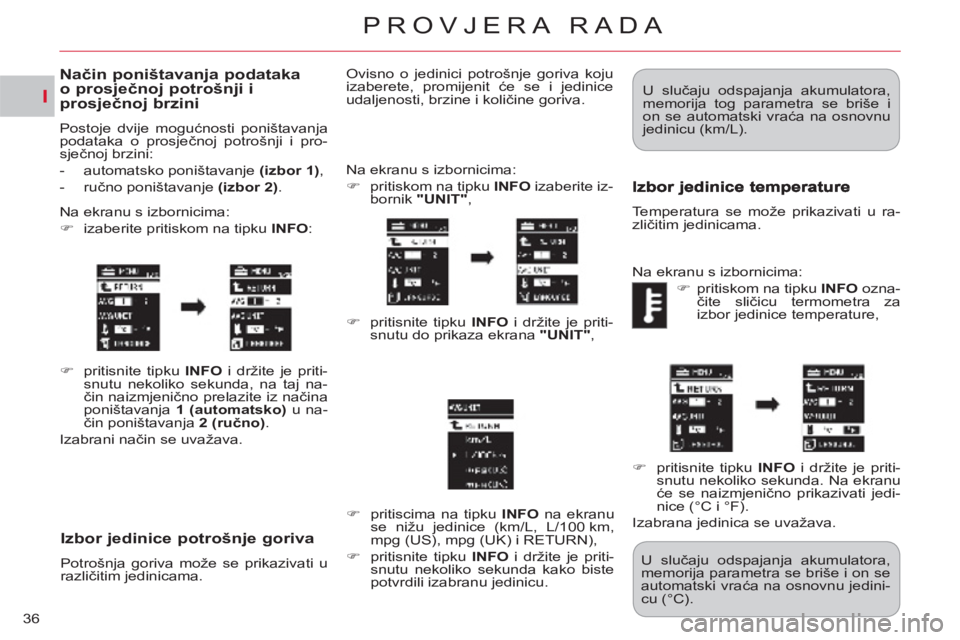

PROVJERA RADA
36
Izbor jedinice potrošnje goriva
Potrošnja goriva može se prikazivati u
različitim jedinicama. Na ekranu s izbornicima:


)
pritiskom na tipku INFO
izaberite iz-
bornik "UNIT"
,

)
pritisnite tipku INFO
i držite je priti-
snutu do prikaza ekrana "UNIT"
,

)
pritiscima na tipku INFO
na ekranu
se nižu jedinice (km/L, L/100 km,
mpg (US), mpg (UK) i RETURN),

)
pritisnite tipku INFO
i držite je priti-
snutu nekoliko sekunda kako biste
potvrdili izabranu jedinicu. Ovisno o jedinici potrošnje goriva koju
izaberete, promijenit će se i jedinice
udaljenosti, brzine i količine goriva. U slučaju odspajanja akumulatora,
memorija tog parametra se briše i
on se automatski vraća na osnovnu
jedinicu (km/L).

Temperatura se može prikazivati u ra-
zličitim jedinicama.
Na ekranu s izbornicima:


)
pritiskom na tipku INFO
ozna-
čite sličicu termometra za
izbor jedinice temperature,

)
pritisnite tipku INFO
i držite je priti-
snutu nekoliko sekunda. Na ekranu
će se naizmjenično prikazivati jedi-
nice (°C i °F).
Izabrana jedinica se uvažava.
U slučaju odspajanja akumulatora,
memorija parametra se briše i on se
automatski vraća na osnovnu jedini-
cu (°C).


Način poništavanja podataka
o prosječnoj potrošnji i prosječnoj brzini

Postoje dvije mogućnosti poništavanja
podataka o prosječnoj potrošnji i pro-
sječnoj brzini:


- automatsko poništavanje (
izbor 1 ),

- ručno poništavanje ( izbor 2 ).
Na ekranu s izbornicima:


)
izaberite pritiskom na tipku INFO
:

)
pritisnite tipku INFO
i držite je priti-
snutu nekoliko sekunda, na taj na-
čin naizmjenično prelazite iz načina
poništavanja 1 ( automatsko ) u na-
čin poništavanja 2 ( ručno ).
Izabrani način se uvažava.

I
PROVJERA RADA
37
Izbor jezika prikaza(LANGUAGE)
U tom izborniku možete odabrati jezik na
kojem se prikazuju podaci na ekranu.
Na ekranu s izbornicima:


)
pritiskom na tipku INFO
označite
"LANGUAGE"
,

)
pritisnite tipku INFO
i držite je priti-
snutu nekoliko sekunda do prikaza
ekrana "LANGUAGE"
,

)
pritiscima na tipku INFO
na ekranu
će se nizati jezici (japanski, engleski,
njemački, francuski, španjolski, tali-
janski, "---" i RETURN),

)
pritisnite tipku INFO
i držite je priti-
snutu nekoliko sekunda za potvrdu
izabranog jezika.
Ako označite parametar "---", na
ekranu se neće pojavljivati nikakve
poruke. U slučaju odspajanja akumulatora,
memorija parametra se briše i on se
automatski vraća na osnovni jezik
(ENGLISH).


Uključivanje/isključivanje
zvučnog signala tipke "INFO"

Zvučni signal tipke INFO
može se uklju-
čiti ili isključiti.
Na ekranu s izbornicima:


)
pritiscima na tipku INFO
označite simbol uključivanja/
isključivanja zvučnog signala
tipke INFO ( u izborniku 2/3 ),

)
pritisnite tipku INFO
i držite je priti-
snutu nekoliko sekunda. Na ekranu
će naizmjenično prikazivati status
(ON, OFF).
Izabrano stanje se uvažava.
U slučaju odspajanja akumulatora,
memorija parametra se briše i on se
automatski vraća u osnovno stanje
(ON).


Promjena učestalosti prikazivanjaporuke "REST REMINDER" (podsjetnik na pauzu)

Rok prikaza poruke "REST REMINDER"

(podsjetnik na pauzu) može se mijenjati.
Na ekranu s izbornicima:


)
pritiscima na tipku INFO
označite
" ALARM"
( u izborniku 2/3 ),

)
pritisnite tipku INFO
i držite je priti-
snutu nekoliko sekunda do prikaza
ekrana "ALARM"
,

)
pritiskom na tipku INFO
označite rok
prikaza poruke "REST REMINDER"
,

)
pritisnite tipku INFO
i držite je priti-
snutu nekoliko sekunda za potvrdu
izabrane vrijednosti.
U slučaju odspajanja akumulatora,
memorija parametra se briše i on se
automatski vraća na osnovnu vrijed-
nost (OFF).

I
PROVJERA RADA
38

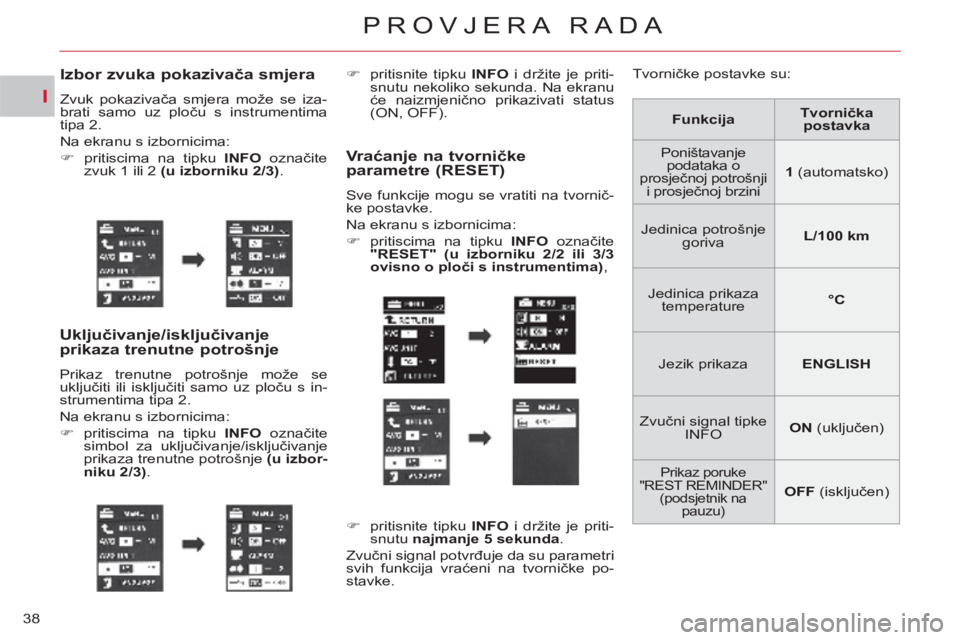

Izbor zvuka pokazivača smjera

Zvuk pokazivača smjera može se iza-
brati samo uz ploču s instrumentima
tipa 2.
Na ekranu s izbornicima:


)
pritiscima na tipku INFO
označite
zvuk 1 ili 2 (u izborniku 2/3)
.


Funkcija



Tvornička
postavka



Poništavanje
podataka o
prosječnoj potrošnji
i prosječnoj brzini

1
(automatsko)

Jedinica potrošnje
goriva

L/100 km



Jedinica prikaza
temperature

°C



Jezik prikaza

ENGLISH



Zvučni signal tipke
INFO

ON
(uključen)


Prikaz poruke
"REST REMINDER"
(podsjetnik na
pauzu)



OFF
(isključen)


Uključivanje/isključivanjeprikaza trenutne potrošnje

Prikaz trenutne potrošnje može se
uključiti ili isključiti samo uz ploču s in-
strumentima tipa 2.
Na ekranu s izbornicima:


)
pritiscima na tipku INFO
označite
simbol za uključivanje/isključivanje
prikaza trenutne potrošnje (u izbor-
niku 2/3)
.
)
pritisnite tipku INFO
i držite je priti-
snutu nekoliko sekunda. Na ekranu
će naizmjenično prikazivati status
(ON, OFF).


Vraćanje na tvorničke parametre (RESET)

Sve funkcije mogu se vratiti na tvornič-
ke postavke.
Na ekranu s izbornicima:


)
pritiscima na tipku INFO
označite
"RESET" (u izborniku 2/2 ili 3/3
ovisno o ploči s instrumentima)
, Tvorničke postavke su:

)
pritisnite tipku INFO
i držite je priti-
snutu najmanje 5 sekunda
.
Zvučni signal potvrđuje da su parametri
svih funkcija vraćeni na tvorničke po-
stavke.
