AUX CITROEN C-ELYSÉE 2017 Manual do condutor (in Portuguese)

127
Câmara de marcha-atrás
A câmara de marcha-atrás é ativada
automaticamente ao engrenar a marcha-atrás.
A imagem é apresentada no ecrã tátil.
A função de câmara de marcha-atrás pode ser
auxiliada pelos sensores de estacionamento.A representação visual dos traços permite
auxiliar na manobra.
São representados como um traçado "no solo"
que não permite situar o veículo relativamente
a obstáculos altos (por exemplo: outros
veículos, etc.).
É normal verificar-se uma deformação da imagem.
Os traços azuis representam a direção geral do
veículo (a distância corresponde à largura do
seu veículo sem os retrovisores).
O traço vermelho representa a distância de
aproximadamente 30 cm após o limite do para-
choques traseiro do seu veículo.
Os traços verdes representam as distâncias de
aproximadamente 1 e 2 metros após o limite do
para-choques traseiro do seu veículo.
As curvas azuis turquesa representam os raios
de viragem máxima.
A câmara de marcha-atrás não pode, em caso
algum, substituir a vigilância do condutor.
Lavagem de alta pressão
Aquando da lavagem do seu veículo, não
direcione a pistola a uma distância inferior
a 30 cm da ótica da câmara.
A abertura da porta da mala fará com que
a visualização deixe de ser apresentada.
Limpe periodicamente a câmara de marcha-
atrás com um pano macio, não húmido.
6
Condução

132
AdBlue® e sistema SCR para motores a Diesel BlueHDi
Com o auxílio de um líquido denominado
AdBlue® que contém ureia, um catalisador
transforma até 85% dos óxidos de azoto (NOx)
em azoto e água, inofensivos para a saúde e o
meio ambiente.
O AdBlue
® está dentro de um depósito especial
com uma capacidade de cerca de 17 litros.
Esta capacidade permite uma autonomia de
deslocação de cerca de 20 000 km. Assim que
chega à reserva, dispara um sistema de alerta:
ainda pode conduzir mais 2400 km antes de
ficar com o depósito vazio.
A cada visita de manutenção programada do
seu veículo no revendedor
CITROËN ou numa
oficina qualificada, o enchimento do depósito
de líquido AdBlue
® será efetuado para permitir
o bom funcionamento do sistema SCR. Se a quilometragem prevista entre dois
intervalos de manutenção do seu veículo
exceder o limite de 20 000 km, é necessário
atestar o AdBlue®.
Quando o depósito de AdBlue
® estiver
vazio, um sistema definido como
obrigatório pelos regulamentos impede o
arranque do motor.
Quando o sistema de SCR apresentar um
problema de funcionamento, o nível de
emissões do seu veículo deixa de estar
em conformidade com a regulamentação
Euro 6: o seu veículo torna-se poluente.
No caso de problema de funcionamento
confirmado do sistema SCR, deve dirigir-
se assim que possível ao revendedor
CITROËN ou a uma oficina qualificada:
após percorridos 1100 km, um sistema
será ativado automaticamente para
impedir o arranque do motor.
Nos dois casos, um indicador de
autonomia permite-lhe saber a distância
que pode percorrer antes da imobilização
do veículo.
Sistema SCR
Para assegurar o respeito pelo ambiente
e conformidade com a nova norma de
emissões Euro 6, sem afetar adversamente
o desempenho ou o consumo dos motores a
diesel, a
CITROËN tomou a decisão de equipar
os seus veículos com um sistema eficiente que
associa o sistema SCR (Redução Catalítica
Seletiva) com um filtro de partículas (FAP) para
o tratamento de gases de exaustão.
Informações práticas

135

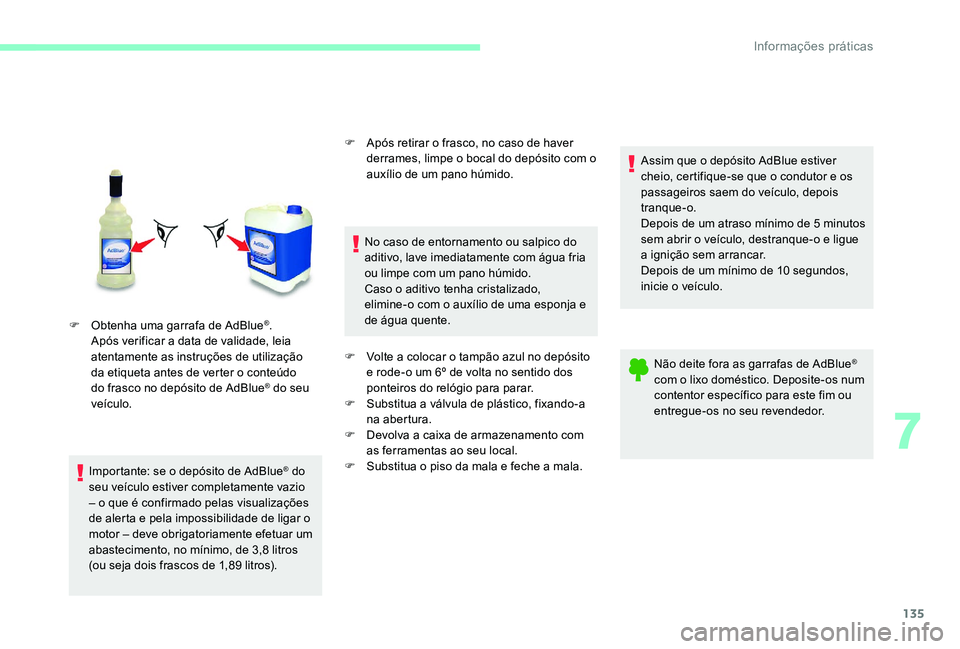

F Obtenha uma garrafa de AdBlue®.
Após verificar a data de validade, leia
atentamente as instruções de utilização
da etiqueta antes de verter o conteúdo
do frasco no depósito de AdBlue
® do seu
veículo.
Importante: se o depósito de AdBlue
® do
seu veículo estiver completamente vazio
– o que é confirmado pelas visualizações
de alerta e pela impossibilidade de ligar o
motor – deve obrigatoriamente efetuar um
abastecimento, no mínimo, de 3,8 litros
(ou seja dois frascos de 1,89 litros). F

A
pós retirar o frasco, no caso de haver
derrames, limpe o bocal do depósito com o
auxílio de um pano húmido.
No caso de entornamento ou salpico do
aditivo, lave imediatamente com água fria
ou limpe com um pano húmido.
Caso o aditivo tenha cristalizado,
elimine-o com o auxílio de uma esponja e
de água quente.
F
V
olte a colocar o tampão azul no depósito
e rode-o um 6º de volta no sentido dos
ponteiros do relógio para parar.
F
S
ubstitua a válvula de plástico, fixando-a
na abertura.
F
D
evolva a caixa de armazenamento com
as ferramentas ao seu local.
F S ubstitua o piso da mala e feche a mala. Não deite fora as garrafas de AdBlue
®
com o lixo doméstico. Deposite-os num
contentor específico para este fim ou
entregue-os no seu revendedor.
Assim que o depósito AdBlue estiver
cheio, certifique-se que o condutor e os
passageiros saem do veículo, depois
tranque-o.
Depois de um atraso mínimo de 5 minutos
sem abrir o veículo, destranque-o e ligue
a ignição sem arrancar.
Depois de um mínimo de 10 segundos,
inicie o veículo.
7
Informações práticas

173
Efetuar o arranque a partir
de outra bateria
Quando a bateria do seu veículo estiver
descarregada, o motor pode ser colocado em
funcionamento através de uma bateria auxiliar
(externa ou de outro veículo) e de cabos
auxiliares ou de um booster de bateria.Nunca coloque o motor em funcionamento
com um carregador de baterias.
Nunca use um booster de bateria de 24 V
ou mais.
Verifique previamente se a bateria auxiliar
tem uma tensão nominal de 12 V e uma
capacidade mínima igual à da bateria
descarregada.
Os dois veículos não devem estar em
contacto.
Desligue todos os consumidores elétricos
dos dois veículos (autorrádio, limpa-para-
brisas, luzes, etc.).
Assegure-se de que os cabos auxiliares
não passam junto às partes móveis do
motor (ventilador, correias, etc.).
Não desligue o terminal (+) quando o
motor estiver em funcionamento. F

E
rga a proteção de plástico do terminal
(+), se o seu veículo estiver equipado com
uma.
F

L
igue o cabo vermelho ao terminal (+)
da bateria avariada A (ao nível da parte
metálica em curva) e, em seguida, ao
terminal (+) da bateria auxiliar B ou do
b o o s t e r.
F

L
igue uma extremidade do cabo verde ou
preto ao terminal (-) da bateria auxiliar B
ou do booster (ou no ponto de massa do
veículo desempanador).
F

L
igue a outra extremidade do cabo verde
ou preto no ponto de massa C do veículo
avariado. F
C oloque o motor em funcionamento do
veículo desempanador e deixe-o funcionar
durante alguns minutos.
F

A
cione o motor de arranque do veículo
avariado e deixe o motor a funcionar.
Se o arranque do motor não for efetuado
imediatamente, desligue a ignição e aguarde
alguns instantes antes de efetuar uma nova
tentativa.
F

A
guarde o regresso ao "ralenti" e, em
seguida, desligue os cabos auxiliares pela
ordem inversa.
F

V
olte a colocar a proteção de plástico
do terminal (+) se o seu veículo estiver
equipado com uma.
F

D
eixe o motor funcionar, com o veículo em
movimento ou parado, no mínimo durante
30 minutos para permitir que a bateria
atinja um nível de carga suficiente.
Algumas funcionalidades, entre as quais
o Stop & Start, não estão disponíveis
enquanto a bateria não atingir um nível de
carga suficiente.
8
Em caso de avaria

184
BACK
VOL+
TA
Sistema de
áudio/Bluetooth
O seu sistema de áudio encontra-se codificado
de forma a funcionar apenas no seu veículo.
Previamente
Ajuste do volume.
Lig/Desl
Ligar/Desligar a função TA
(Informações de trânsito).
Pressão contínua: acesso ao
tipo de informação.
Selecione a origem:
Rádio, CD, AUX, USB,
Streaming.
Aceitar uma chamada.
Pesquisa manual passo-a-
passo para cima/para baixo
de estações de rádio.
Selecionar a faixa MP3
anterior/seguinte.
Selecionar a pasta/género/
artista/lista de reprodução
anterior/seguinte do
dispositivo USB.
Percorrer uma lista.
Aceder ao menu principal. Procura automática da
frequência de rádio inferior/
superior.
Seleção da faixa de CD,
USB, streaming anterior/
seguinte.
Percorrer uma lista.
Selecione a estação de rádio
memorizada.
Pressão contínua: memorização
de uma estação de rádio.
Sair da operação em curso.
Subir um nível (menu ou
past a).
Confirmar ou mostrar o
menu de contexto.
Visualização da lista das
estações captadas, das
faixas ou das pastas de CD/
MP3.
Pressão contínua: gestão da
classificação dos ficheiros
MP3/WMA /atualização da
lista das estações captadas.
Por motivos de segurança, o condutor
deve realizar as operações que
necessitam de uma atenção cuidada com
o veículo parado.
Para preservar a bateria, o sistema de
áudio poderá desligar-se após alguns
minutos, se o motor não estiver a
funcionar.
ÁUDIO e TELEMÁTICA

192
VOL+
VOL-
Pressione o botão SRC/TEL
repetidamente e selecione
" AUX ".
A visualização e a gestão dos comandos são
efetuadas através do dispositivo portátil.
Em seguida, regule o volume do
sistema de áudio.
Streaming – Leitura de ficheiros
de áudio através de Bluetooth
Consoante a compatibilidade do telefoneOs modos de leitura disponíveis são:
-
N ormal: as faixas são difundidas por
ordem, consoante a classificação dos
ficheiros escolhida.
-

A
leatório: as faixas são difundidas de
forma aleatória de entre as faixas de
um álbum ou de uma lista.
-

A
leat. para todos: as faixas são
difundidas de forma aleatória dentro
de todas as faixas registadas no
suporte multimédia.
-

R
epetição: as faixas difundidas são
apenas as do álbum ou da lista em
reprodução.
Modo de reprodução
Pressione o comando para
aceder ao menu de contexto.
ou
Prima MENU .
Regule em primeiro lugar o volume do seu
dispositivo portátil.
O streaming permite ouvir ficheiros
musicais do telefone através dos
altifalantes do veículo.
O telefone deverá saber gerir os per fis
Bluetooth adequados (Per fis A2DP/
AV RC P).
Em determinados casos, a leitura dos
ficheiros de áudio deverá ser iniciada a
partir do telefone.
A qualidade áudio depende da qualidade
da transmissão pelo telefone.
Emparelhe/ligue o telefone e ouça: veja a
secção TELEFONE.
Ative a origem de streaming,
pressionando SRC/TEL .
O

controlo da reprodução é
realizado por meio do sistema
de áudio. As informações
contextuais podem ser
apresentadas no ecrã.

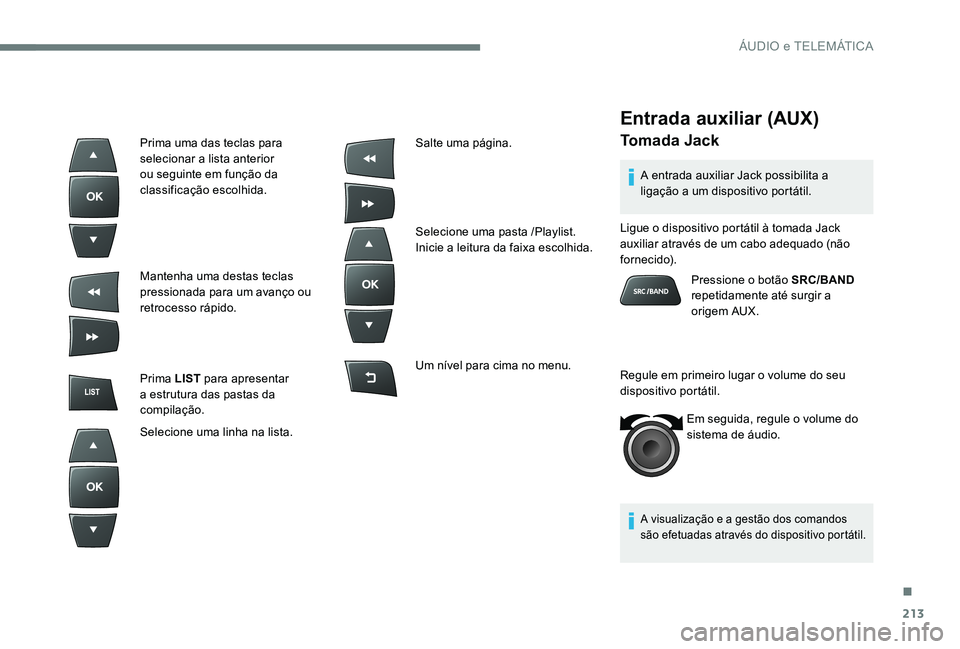

Entrada auxiliar (AUX)
ÁUDIO e TELEMÁTICA

206

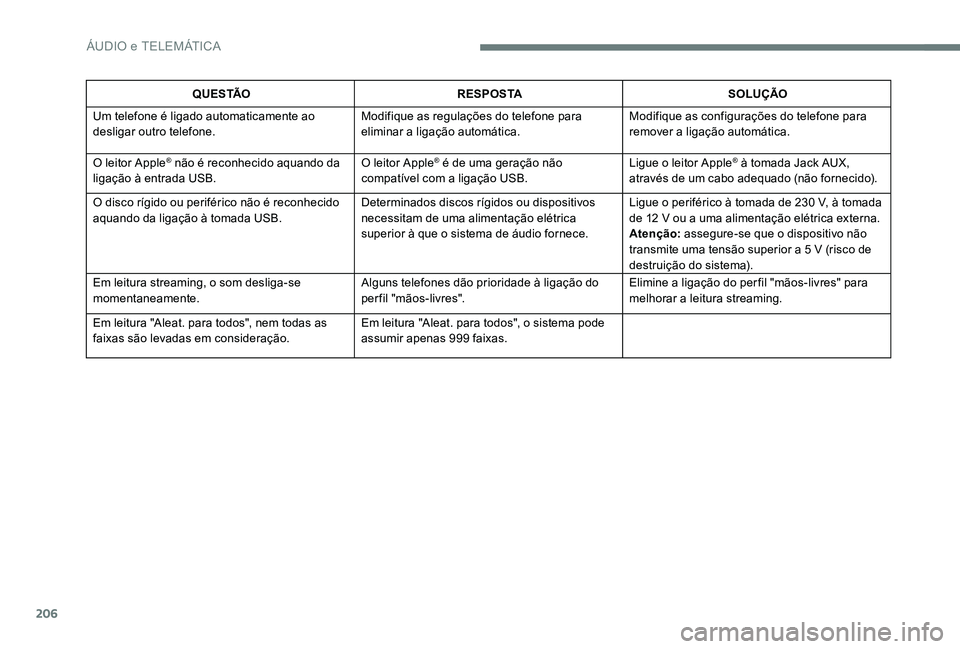

Q U E S TÃOR E S P O S TA SOLUÇÃO
Um telefone é ligado automaticamente ao
desligar outro telefone. Modifique as regulações do telefone para
eliminar a ligação automática.Modifique as configurações do telefone para
remover a ligação automática.
O leitor Apple
® não é reconhecido aquando da
ligação à entrada USB. O leitor Apple® é de uma geração não
compatível com a ligação USB. Ligue o leitor Apple® à tomada Jack AUX,
através de um cabo adequado (não fornecido).
O disco rígido ou periférico não é reconhecido
aquando da ligação à tomada USB. Determinados discos rígidos ou dispositivos
necessitam de uma alimentação elétrica
superior à que o sistema de áudio fornece.Ligue o periférico à tomada de 230 V, à tomada
de 12 V ou a uma alimentação elétrica externa.
Atenção:
assegure-se que o dispositivo não
transmite uma tensão superior a 5 V (risco de
destruição do sistema).
Em leitura streaming, o som desliga-se
momentaneamente. Alguns telefones dão prioridade à ligação do
perfil "mãos-livres".Elimine a ligação do per fil "mãos-livres" para
melhorar a leitura streaming.
Em leitura "Aleat. para todos", nem todas as
faixas são levadas em consideração. Em leitura "Aleat. para todos", o sistema pode
assumir apenas 999 faixas.
ÁUDIO e TELEMÁTICA

208
Sistema de áudioPreviamente
Selecione a origem:
FM1, FM2, AM, CD, AUX.
Regulações dos parâmetros de áudio:
ambientes sonoros, agudos, graves,
loudness, balance esquerda/direita,
volume automático.
Sair da operação em curso.
Subir um nível (menu ou pasta).
Procura automática da frequência
de rádio inferior/superior.
Selecione a faixa de CD anterior/
seguinte.
Percorrer uma lista.
Pressão mantida: avanço ou
retrocesso rápido.
Ejeção do CD. Aceder ao menu principal.
Pesquisa manual passo-a-
passo para cima/para baixo
de estações de rádio.
Selecionar a faixa MP3
anterior/seguinte.
Percorrer uma lista.
Visualização da lista das
estações captadas, das faixas
ou das pastas de CD/MP3.
Pressão contínua: atualização
da lista das estações
captadas.
Ligar/desligar e regulação do
volume.
Por motivos de segurança, o condutor
deve realizar, imperativamente, as
operações que exigem uma atenção
especial, com o veículo parado.
Quando o motor se encontra desligado,
e para preservar a bateria, o sistema
desliga-se após a ativação do modo de
economia de energia.
Selecione a estação de rádio memorizada.
Rádio: pressão contínua: memorização de uma
estação.
ÁUDIO e TELEMÁTICA

213
Entrada auxiliar (AUX)
Tomada Jack
A entrada auxiliar Jack possibilita a
ligação a um dispositivo portátil.
A visualização e a gestão dos comandos
são efetuadas através do dispositivo portátil.
Ligue o dispositivo portátil à tomada Jack
auxiliar através de um cabo adequado (não
fornecido).Pressione o botão SRC/BAND
repetidamente até surgir a
origem AUX.
Regule em primeiro lugar o volume do seu
dispositivo portátil. Em seguida, regule o volume do
sistema de áudio.
Salte uma página.
Selecione uma pasta /Playlist.
Inicie a leitura da faixa escolhida.
Um nível para cima no menu.
Prima uma das teclas para
selecionar a lista anterior
ou seguinte em função da
classificação escolhida.
Mantenha uma destas teclas
pressionada para um avanço ou
retrocesso rápido.
Prima LIST
para apresentar
a estrutura das pastas da
compilação.
Selecione uma linha na lista.
.
ÁUDIO e TELEMÁTICA

219
Crianças (segurança) ...................................10 0
Data (regulação) ............................................. 31
Depósito de combustível
....................... 1

2 9 -13 0
Descongelamento


............................... 52-53, 58
Descongelamento dianteiro


............................57
Descongelamento do óculo traseiro ...............58
Desembaciamento


.................................... 52-53
Desembaciamento baixo do para-brisas
....... 58
D

esembaciamento dianteiro

...........................57
Desenganador de combustível


.....................13 0
Deslastre (modo)


........................................... 137
Desmontagem de roda

..................15

7, 15 9 -16 0
Destrancamento


............................................. 36
Destrancamento da mala


...............................36
Deteção de pressão baixa dos pneus


............................................... 74 -76, 153
Dimensões


.................................................... 182
Direção assistida
............................................ 19
D

iscos dos travões

....................................... 147Falta de combustível (Diesel)


.......................148
Faróis de halogéneo


.....................................161
Faróis de máximos


..................................23, 162
Faróis de médios


....................................23, 163
Faróis de mínimos ................................. 163, 165
Faróis de nevoeiro dianteiros


.....23, 64-65 , 163
Faróis diurnos


.................................................66
Fecho da mala
....................................36 -37, 43
Fecho das portas
...................................... 3

6 -37
Ferramentas


...........................................15 4 -15 6
Filtro de ar
.....................................................146
Filtro de partículas
.................................145 -146
E
D
Contacto ............................... .........................104
Conta-quilómetros diário ................................ 3
0
Controlo de pressão (com kit)
.......14 9 -15 0 , 152
Controlo dinâmico de estabilidade (CDS)
............................ 19,

7 7-79
Controlos


........................................ 142, 146 -147
Correntes de neve
..............................

..........13 6
Crianças
...............................

...............94, 98-99
F
H
I
Economia de energia (modo de) ..................137
Ecrã do quadrante ........................................ 115
Ecrã multifunções (com autorrádio)


.............18 6
Ecrãs de grande frio
..................................... 13 9
Elementos de identificação
.......................... 18

3
Elevador elétrico dos vidros


...........................45
Enchimento de AdBlue


.................................13 4
Enchimento do depósito de combustível .......................................... 12 9 -131
Enchimento dos pneus


.................................183
Enchimento ocasional (com kit)
..... 1

4 9 -15 0, 152
Entrada auxiliar
..................................... 19

2, 213
Entrada JACK


................................................. 62
Equilibrador do capot do motor
....................141
Escovas limpa-vidros (substituição)


.......68, 13 8
Espelho de cortesia


........................................ 60
Esquecimento da chave

...............................10

4
Esquecimento das luzes


.................................65
Etiquetas de identificação


............................183Filtro do habitáculo
.......................................146
Filtro do óleo
.................................................146
Fixações ISOFIX


.......................................97, 99
Função autoestrada (pisca-piscas)
................ 71
F

uro do pneu
...............................
...14 9 -15 0 , 152
Fusíveis


..........................................167-169, 171
Hora (ajuste)


...............................................31- 32
Iluminação interior
.......................................... 69
I

ndicador de alteração de velocidade
..........11

5
Indicador de nível de combustível

................12

9
Indicador de revisão


.................................25 -26
Indicadores de direção (pisca-piscas)
................................. 23,

71, 162
Indicadores de mudança de direção (pisca-piscas)


..................71, 162 , 165
Informações de trânsito em autoestradas (TA)


.......................................187
ISOFIX


............................................................98
ISOFIX (fixações)


......................................97, 99
Isqueiro


...........................................................62
.
