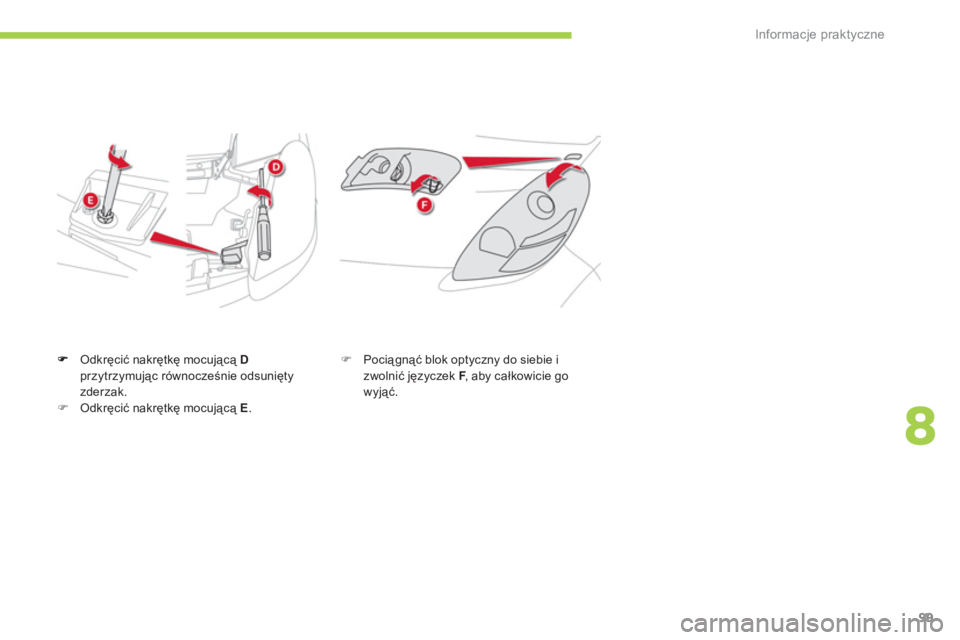

CITROEN C-ZERO 2011 Instrukcja obsługi (in Polish)

8
Informacje praktyczne
99
Odkręcić nakrętkę mocującą Dprzytrzymując równocześnie odsunięty
zderzak.)Odkręcić nakrętkę mocującą E.
)
Pociągnąć blok optyczny do siebie i zwolnić języczek F
, aby całkowicie goFwyjąć.

i

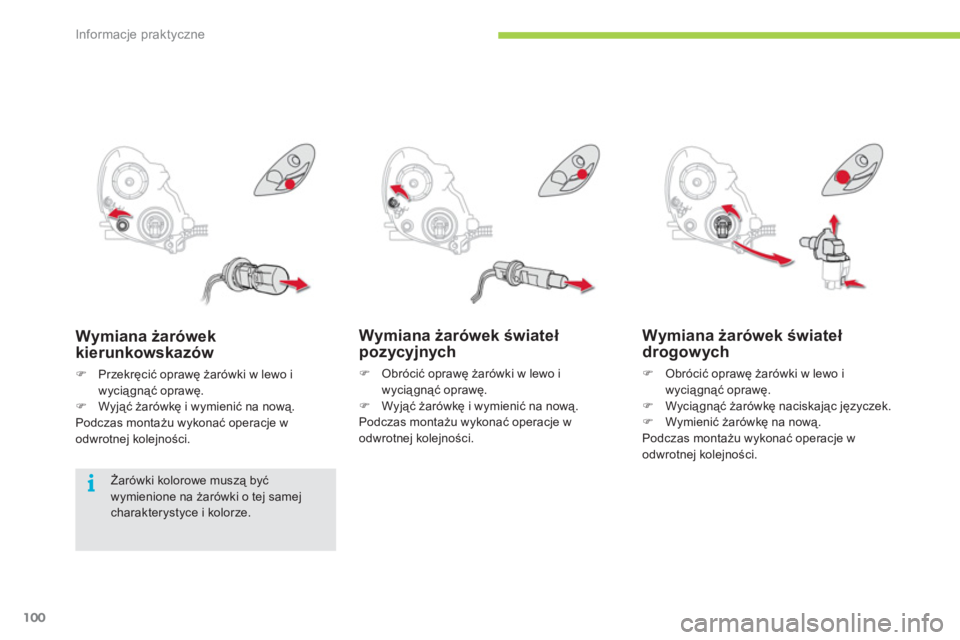

Informacje praktyczne
100

Wymiana żarówek świateł pozycyjnych
)
Obrócić oprawę żarówki w lewo i
wyciągnąć oprawę.
)
Wyjąć żarówkę i wymienić na nową.
Podczas montażu wykonać operacje w
odwrotnej kolejności.


Wymiana żarówek światełdrogowych
)Obrócić oprawę żarówki w lewo i
wyciągnąć oprawę.
)Wyciągnąć żarówkę naciskając języczek.)Wymienić żarówkę na nową.
Podczas montażu wykonać operacje w
odwrotnej kolejności.
Wymiana żarówek
kierunkowskazów
)Przekręcić oprawę żarówki w lewo i
wyciągnąć oprawę.)Wyjąć żarówkę i wymienić na nową.
Podczas montażu wykonać operacje w
odwrotnej kolejności.

Żarówki kolorowe muszą być wymienione na żarówki o tej samej charakterystyce i kolorze.

8
Informacje praktyczne
101
Wymiana żarówek światełmijania
)Obrócić oprawę żarówki w lewo i
wyciągnąć oprawę.
)Wyciągnąć żarówkę naciskając języczek. )Wymienić żarówkę na nową.
Podczas montażu wykonać operacje w
odwrotnej kolejności.


Wymiana żarówek refl ektorówprzeciwmgłowych / świateł dziennych
)
Skręcić maksymalnie koła, aby ułatwić dostęp. )
Zdjąć zatrzaski przytrzymujące pokrywę ochronną opraw żarówek.)
Odsunąć pokrywę.
)
Obrócić oprawę żarówki ( A
dla świateł przeciwmgłowych, Bdla świateł dziennych)w lewo i wyciągnąć ją. )
Wyjąć żarówkę i wymienić na nową.
Podczas montażu wykonać operacje w odwrotnej kolejności.

i
i

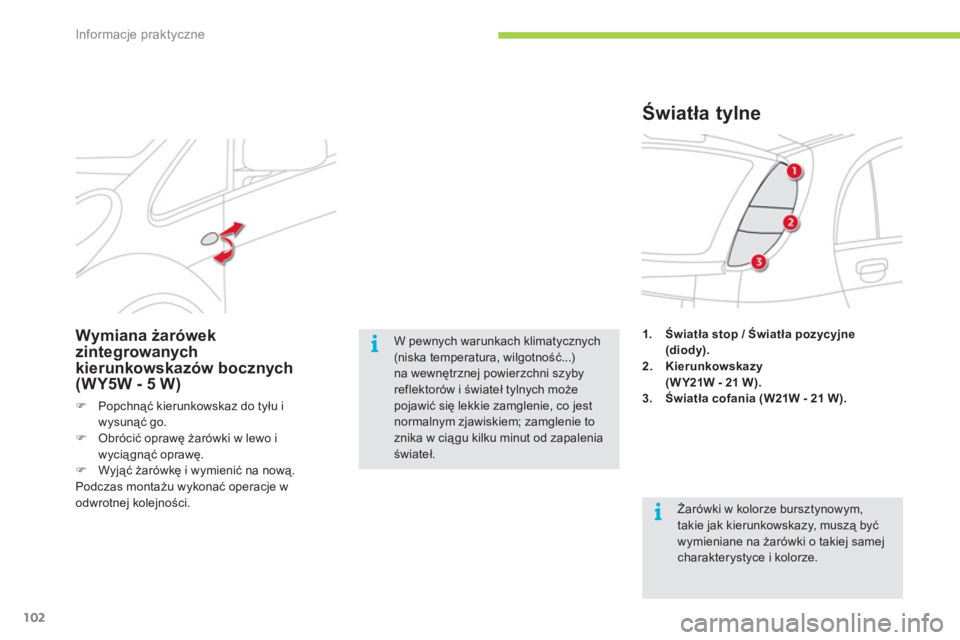

Informacje praktyczne
102


1. Światła stop / Światła pozycyjne (
diody ).

2. Kierunkowskazy (W Y21W - 21 W).

3. Światła cofania (W21W - 21 W).






























Światła tylne

Żarówki w kolorze bursztynowym,takie jak kierunkowskazy, muszą byćwymieniane na żarówki o takiej samejcharakterystyce i kolorze.
W pewnych warunkach klimatycznych (niska temperatura, wilgotność...)na wewnętrznej powierzchni szybyreflektorów i świateł tylnych możepojawić się lekkie zamglenie, co jest normalnym zjawiskiem; zamglenie toznika w ciągu kilku minut od zapaleniaświateł.
Wymiana żarówek
zintegrowanychkierunkowskazów bocznych(WY5W - 5 W)
)Popchnąć kierunkowskaz do tyłu i
wysunąć go. )Obrócić oprawę żarówki w lewo i
wyciągnąć oprawę.
)Wyjąć żarówkę i wymienić na nową.
Podczas montażu wykonać operacje w
odwrotnej kolejności.

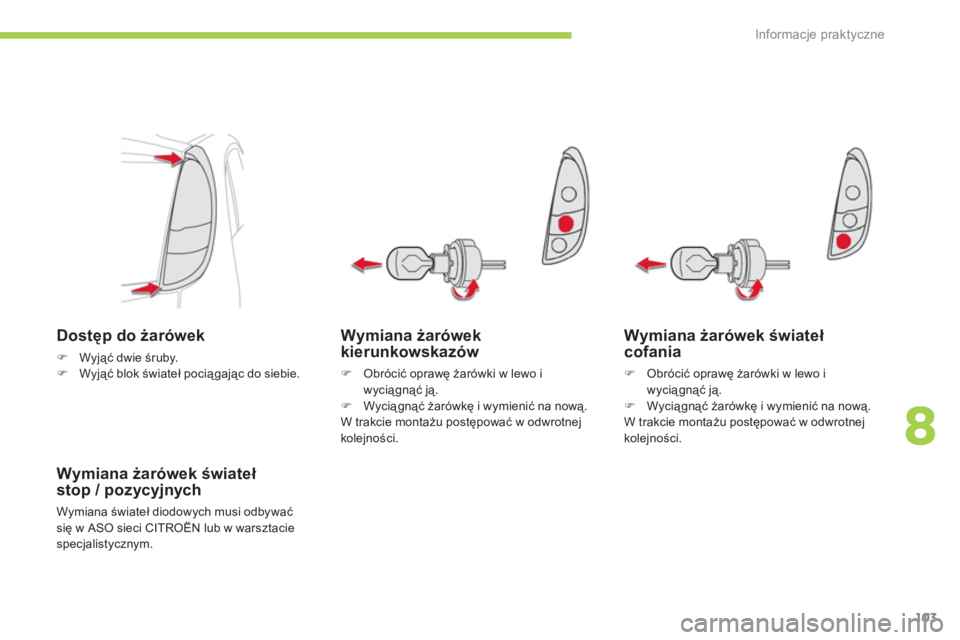

8
Informacje praktyczne
103
Wymiana żarówekkierunkowskazów
)
Obrócić oprawę żarówki w lewo i
wyciągnąć ją.
)
Wyciągnąć żarówkę i wymienić na nową.
W trakcie montażu postępować w odwrotnejkolejności.
Dostęp do żarówek
)Wyjąć dwie śruby. )Wyjąć blok świateł pociągając do siebie.
Wymiana żarówek świateł
stop / pozycyjnych
Wymiana świateł diodowych musi odbywaćsię w ASO sieci CITROËN lub w warsztacie
specjalistycznym.


Wymiana żarówek świateł cofania
)
Obrócić oprawę żarówki w lewo i
wyciągnąć ją.
)
Wyciągnąć żarówkę i wymienić na nową.
W trakcie montażu postępować w odwrotnej
kolejności.

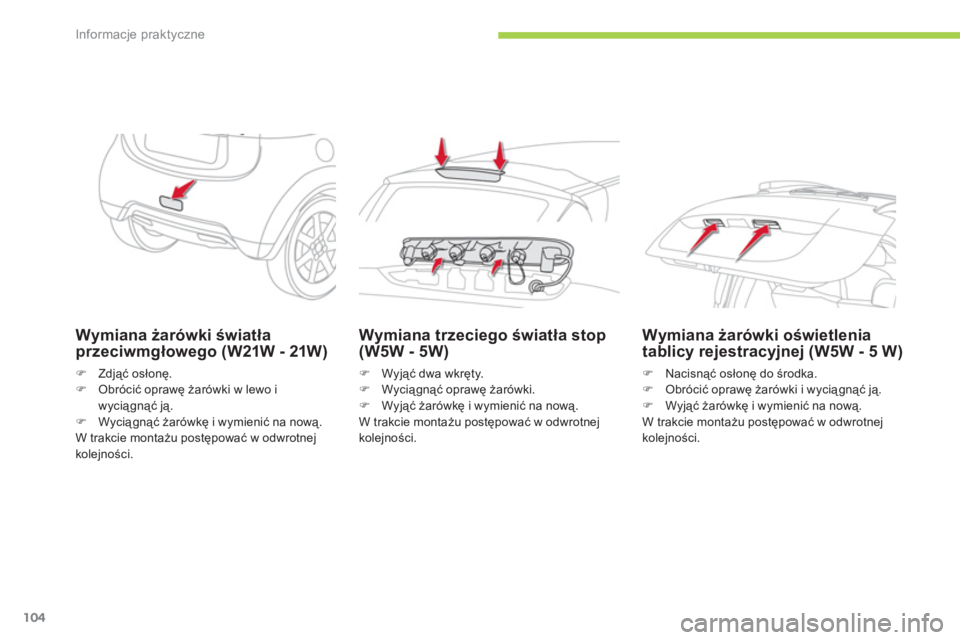

Informacje praktyczne
104
Wymiana żarówki światła
przeciwmgłowego (W21W - 21W)
)Zdjąć osłonę. )Obrócić oprawę żarówki w lewo i
wyciągnąć ją.)Wyciągnąć żarówkę i wymienić na nową.
W trakcie montażu postępować w odwrotnej
kole
jności.


Wymiana trzeciego światła stop(W5W - 5W)
)
Wyjąć dwa wkręty. )
Wyciągnąć oprawę żarówki.)
Wyjąć żarówkę i wymienić na nową.
W trakcie montażu postępować w odwrotnej
kolejności.


Wymiana żarówki oświetleniatablicy rejestracyjnej (W5W - 5 W)
)Nacisnąć osłonę do środka. )Obrócić oprawę żarówki i wyciągnąć ją.)Wyjąć żarówkę i wymienić na nową.
W trakcie montażu postępować w odwrotnej
kole
jności.

8
i
!

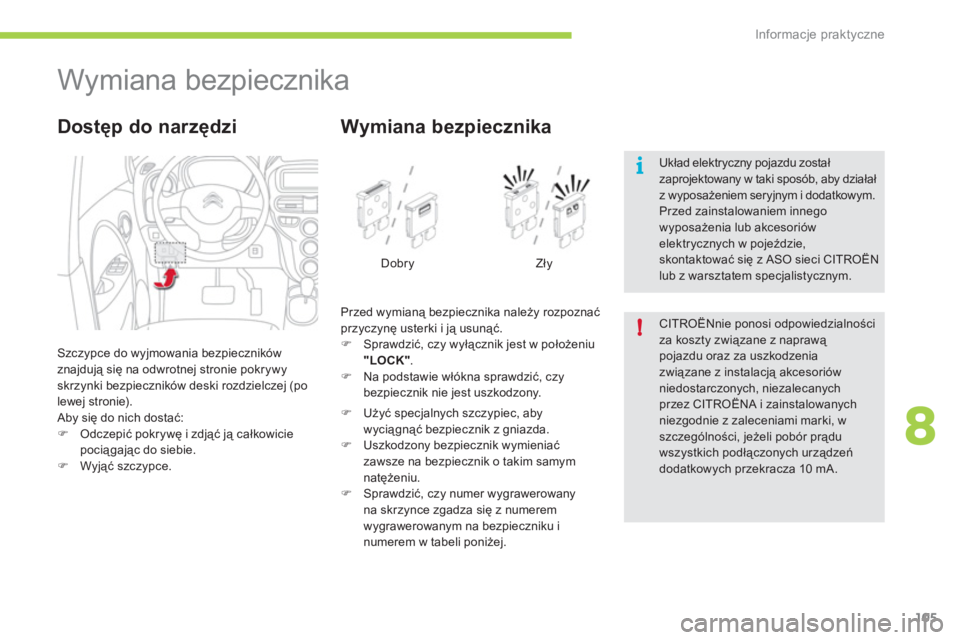

Informacje praktyczne
105








Wymiana bezpiecznika
Szczypce do wyjmowania bezpieczników
znajdujÄ… siÄ™ na odwrotnej stronie pokrywy
skrzynki bezpieczników deski rozdzielczej (po
lewej stronie).
Aby się do nich dostać:)Odczepić pokrywę i zdjąć ją całkowiciepociągając do siebie. )Wyjąć szczypce.


Dostęp do narzędzi
Przed wymianą bezpiecznika należy rozpoznać przyczynę usterki i ją usunąć.)
Sprawdzić, czy wyłącznik jest w położeniu "
LOCK ".)
Na podstawie włókna sprawdzić, czy bezpiecznik nie jest uszkodzony.
Wymiana bezpiecznika

Dobry
ZÅ‚y
)
Użyü specjalnych szczypiec, abywyciągnąć bezpiecznik z gniazda.
)
Uszkodzony bezpiecznik wymieniaćzawsze na bezpiecznik o takim samym
natężeniu. )
Sprawdzić, czy numer wygrawerowany
na skrzynce zgadza siÄ™ z numerem
w
ygrawerowanym na bezpieczniku i
numerem w tabeli poniżej.

CITROËNnie ponosi odpowiedzialności za koszty związane z naprawą pojazdu oraz za uszkodzeniazwiązane z instalacją akcesoriówniedostarczonych, niezalecanychprzez CITROËNA i zainstalowanychniezgodnie z zaleceniami marki, w szczególności, jeżeli pobór prądu wszystkich podłączonych urządzeńdodatkowych przekracza 10 mA.

Układ elektryczny pojazdu zostałzaprojektowany w taki sposób, aby działał z wyposażeniem seryjnym i dodatkowym.
Przed zainstalowaniem innego wyposażenia lub akcesoriówelektrycznych w pojeździe,skontaktować się z ASO sieci CITROËNlub z warsztatem specjalistycznym.

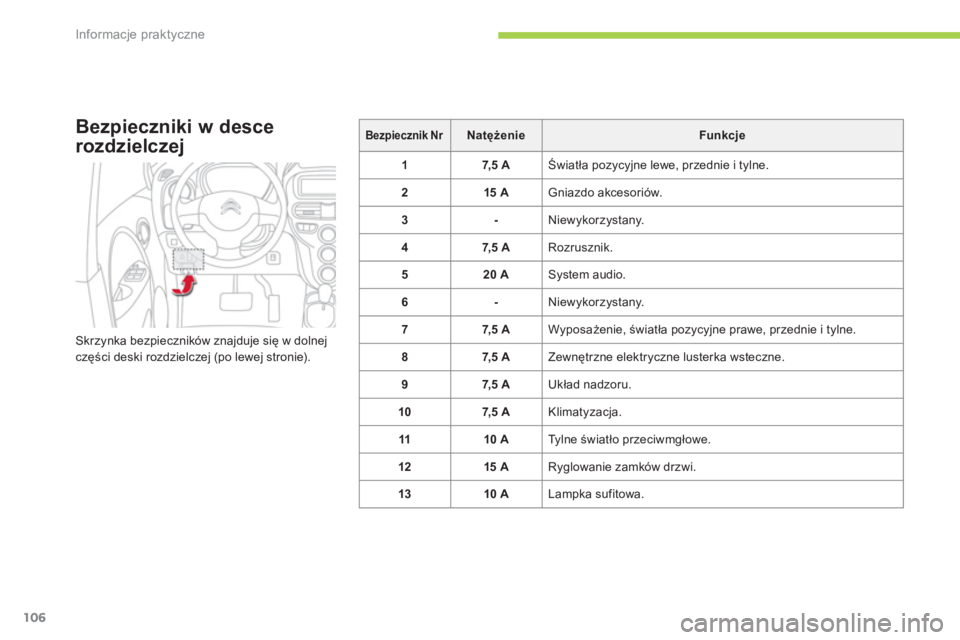

Informacje praktyczne
106
Bezpieczniki w desce
rozdzielczej
Skrzynka bezpieczników znajduje się w dolnej części deski rozdzielczej (po lewej stronie).
Bezpiecznik NrNatężenieFunkcje
17,5 A
Światła pozycyjne lewe, przednie i tylne.
215 A
Gniazdo akcesoriów.
3- Niewykorzystany.
47,5 A Rozrusznik.
520
A System audio.
6
- Niewykorzystany.
7
7,5 A Wyposażenie, światła pozycyjne prawe, przednie i tylne.
87,5 A Zewnętrzne elektryczne lusterka wsteczne.
97,5 A Układ nadzoru.
107,5 A
Klimatyzacja.
1110 A
Ty l n e światło przeciwmgłowe.
1215 A
Ryglowanie zamków drzwi.
13 10 A
Lampka sufitowa.

8

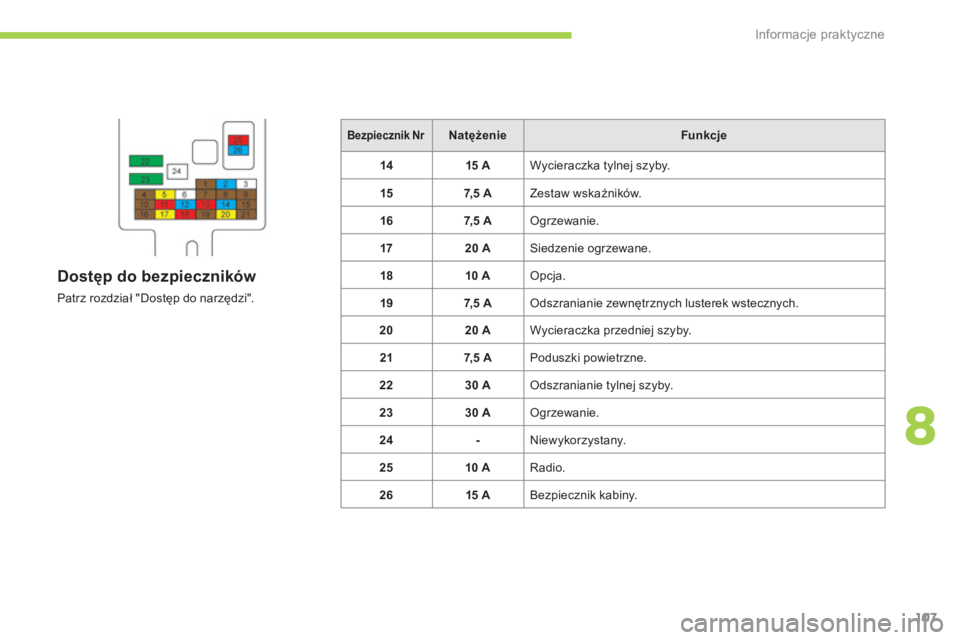

Informacje praktyczne
107
Bezpiecznik NrNatężenieFunkcje
1415 A Wycieraczka tylnej szyby.
157, 5 A
Zestaw wskaźnik

i
Informacje praktyczne
108
Bezpiecznik NrNatężenieFunkcje
1-
Niewykorzystany.
230 A
Bezpiecznik wewnętrzny.
340 A Silnik elektryczny.
440 A
Wentylator chłodnicy.
5
40 A Elektryczne podnośniki szyb.
6
30 A Pompa próżniowa.
715 A
Kalkulator akumulatora głównego.
815 A
Tr z e c i e światło stopu.
915 A
Przednie reflektory przeciwmgłowe.
1015 A
Pompa wody.
Bezpieczniki w przedniej
komorze
Skrzynka bezpieczników znajduje się wprzedniej komorze, pod zbiornikiem płynu
układu ogrzewania. Można wymieniać tylko tebezpieczniki.


Wymiana bezpieczników w innychskrzynkach (pompa próżniowa i akumulator osprzętu) wymagainterwencji ASO sieci CITROËN lubwarsztatu specjalistycznego.
