CITROEN C-ZERO 2011 Instrukcja obsługi (in Polish)

8
Informacje praktyczne
109

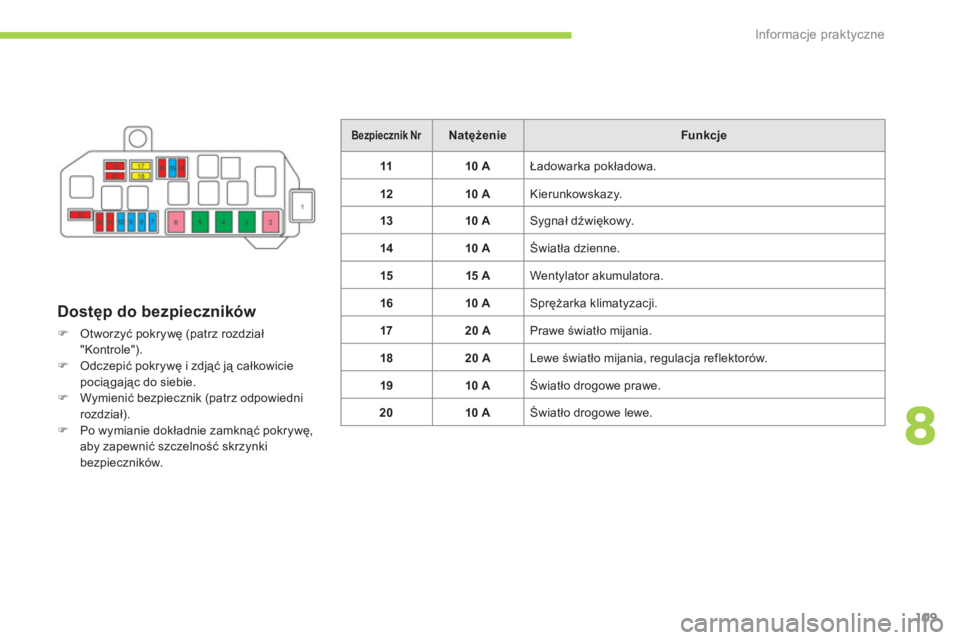

Dostęp do bezpieczników
)Otworzyć pokrywę (patrz rozdział
"Kontrole"). )Odczepić pokrywę i zdjąć ją całkowiciepociągając do siebie. )Wymienić bezpiecznik (patrz odpowiednirozdział). )Po wymianie dokładnie zamknąć pokrywę,aby zapewnić szczelność skrzynki
bezpieczników.
Bezpiecznik NrNatężenieFunkcje
1110 A
Ładowarka pokładowa.
12 10 A
Kierunkowskaz
y.
1
310 A Sygnał dźwiękowy.
1410 A Światła dzienne.
1515 A Wentylator akumulatora.
1610 A
Sprężarka klimatyzacji.
1720 A
Prawe światło mijania.
1820 A
Lewe światło mijania, regulacja reflektorów.
1
910 A
Światło drogowe prawe.
20 10 A Światło drogowe lewe.

i !
!
Informacje praktyczne
110

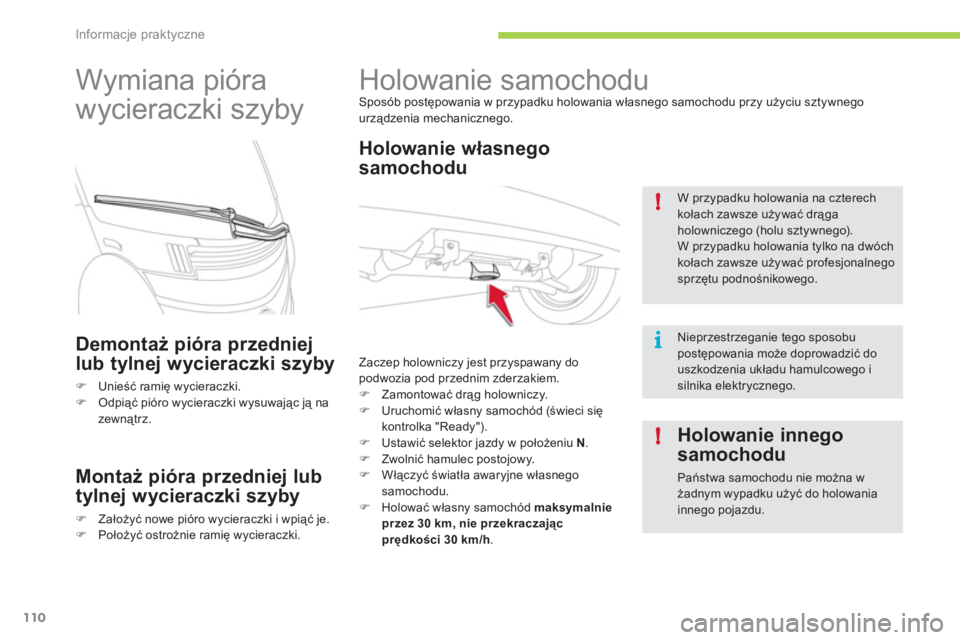

Holowanie samochodu Sposób postępowania w przypadku holowania własnego samochodu przy użyciu sztywnegourządzenia mechanicznego.


Holowanie własnego
samochodu
Zaczep holowniczy jest przyspawany do
podwozia pod przednim zderzakiem.
) Zamontować drąg holowniczy. )
Uruchomić własny samochód (świeci siękontrolka "Ready").)
Ustawić selektor jazdy w położeniu N.)
Zwolnić hamulec postojowy.)
Włączyć światła awaryjne własnego samochodu. )
Holować własny samochód maksymalnie przez 30 km, nie przekraczając
prędkości 30 km/h.


W przypadku holowania na czterech kołach zawsze używać drągaholowniczego (holu sztywnego).
W przypadku holowania tylko na dwóchkołach zawsze używać profesjonalnego sprzętu podnośnikowego.
Nieprzestrzeganie tego sposobupostępowania może doprowadzić do uszkodzenia układu hamulcowego i silnika elektrycznego.







Wymiana pióra
wycieraczki szyby
Demontaż pióra przedniej
lub tylnej wycieraczki szyby
)Unieść ramię wycieraczki.)Odpiąć pióro wycieraczki wysuwając ją nazewnątrz.
Montaż pióra przedniej lub
t
ylnej wycieraczki szyby
)Założyć nowe pióro wycieraczki i wpiąć je.
)Położyć ostrożnie ramię wycieraczki.



Holowanie innego
samochodu

Państwa samochodu nie można wżadnym wypadku użyü do holowania innego pojazdu.

8
i !
!
!
Informacje praktyczne
111

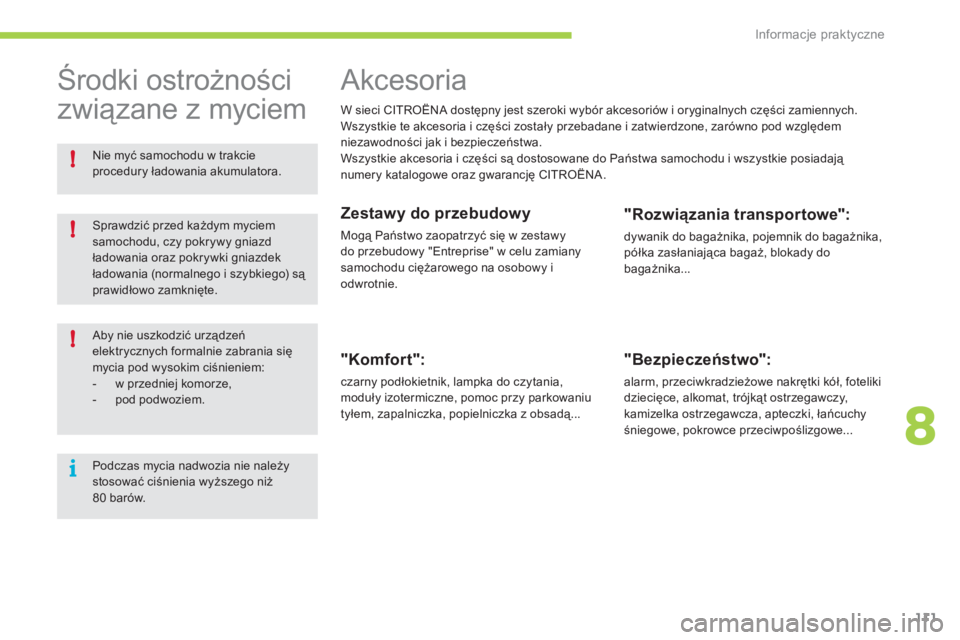

Akcesoria
W sieci CITROËNA dostępny jest szeroki wybór akcesoriów i oryginalnych części zamiennych.
Wszystkie te akcesoria i części zostały przebadane i zatwierdzone, zarówno pod względem
niezawodności jak i bezpieczeństwa.
Wszystkie akcesoria i części są dostosowane do Państwa samochodu i wszystkie posiadaj
ą numery katalogowe oraz gwarancję CITROËNA.
Zestawy do przebudowy
Mogą Państwo zaopatrzyć się w zestawy
do przebudowy "Entreprise" w celu zamiany
samochodu ciężarowego na osobowy i odwrotnie.
"Komfort":
czarny podłokietnik, lampka do czytania,
moduły izotermiczne, pomoc przy parkowaniu
tyłem, zapalniczka, popielniczka z obsadą...


"Rozwiązania transportowe":

dywanik do bagażnika, pojemnik do bagażnika,
półka zasłaniająca bagaż, blokady do
ba
gażnika...


"Bezpieczeństwo":

alarm, przeciwkradzieżowe nakrętki kół, foteliki
dziecięce, alkomat, trójkąt ostrzegawczy,
kamizelka ostrzegawcza, apteczki, łańcuchyśniegowe, pokrowce przeciwpoślizgowe...

Środki ostrożności
związane z myciem
Aby nie uszkodzić urządzeń elektrycznych formalnie zabrania sięmycia pod wysokim ciśnieniem:


- w przedniej komorze,

- pod podwoziem.

Podczas mycia nadwozia nie należystosować ciśnienia wyższego niż 80 barów.
Sprawdzić przed każdym myciem samochodu, czy pokrywy gniazd ładowania oraz pokrywki gniazdek ładowania (normalnego i szybkiego) są prawidłowo zamknięte.


Nie myć samochodu w trakcie
procedury ładowania akumulatora.

i
!i
Informacje praktyczne
112

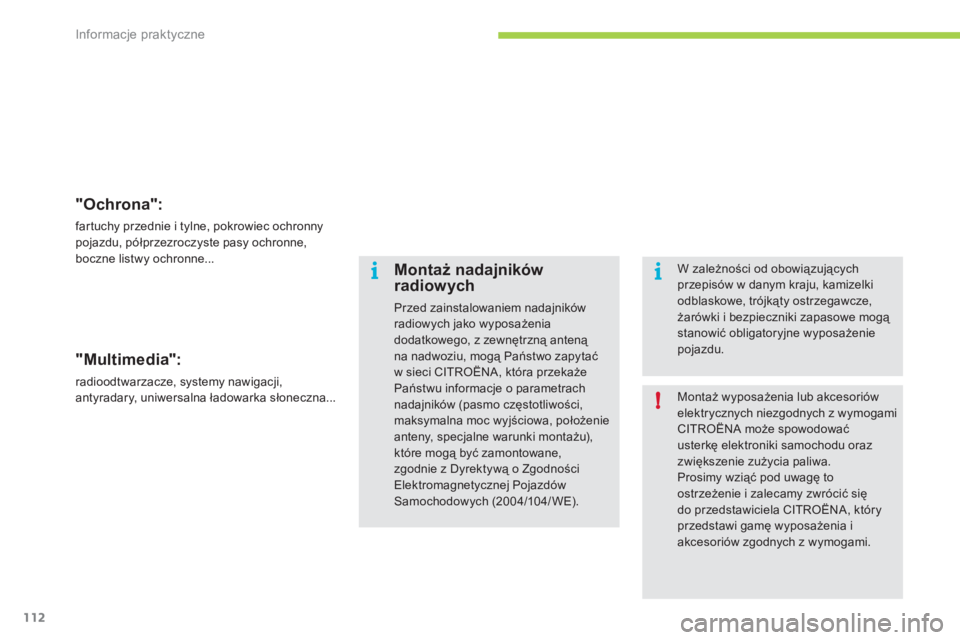

"Ochrona":
fartuchy przednie i tylne, pokrowiec ochronnypojazdu, półprzezroczyste pasy ochronne, boczne listwy ochronne...
"Multimedia":
radioodtwarzacze, systemy nawigacji,antyradary, uniwersalna ładowarka słoneczna...

Montaż wyposażenia lub akcesoriówelektrycznych niezgodnych z wymogamiCITROËNA może spowodować
usterkę elektroniki samochodu oraz zwiększenie zużycia paliwa.
Prosimy wziąć pod uwagę toostrzeżenie i zalecamy zwrócić siędo przedstawiciela CITROËNA, któryprzedstawi gamę wyposażenia i akcesoriów zgodnych z wymogami.
Montaż nadajników radiowych
Przed zainstalowaniem nadajnikówradiowych jako wyposażenia dodatkowego, z zewnętrzną anteną na nadwoziu, mogą Państwo zapytaćw sieci CITROËNA, która przekaże Państwu informacje o parametrach nadajników (pasmo częstotliwości, maksymalna moc wyjściowa, położenie anteny, specjalne warunki montażu),które mogą być zamontowane, zgodnie z Dyrektywą o ZgodnościElektromagnetycznej PojazdówSamochodowych (2004/10 4/WE).


W zależności od obowiązującychprzepisów w danym kraju, kamizelkiodblaskowe, trójkąty ostrzegawcze,żarówki i bezpieczniki zapasowe mogą stanowić obligatoryjne wyposażeniepojazdu.

9
Kontrole
113

!
i
Kontrole
114

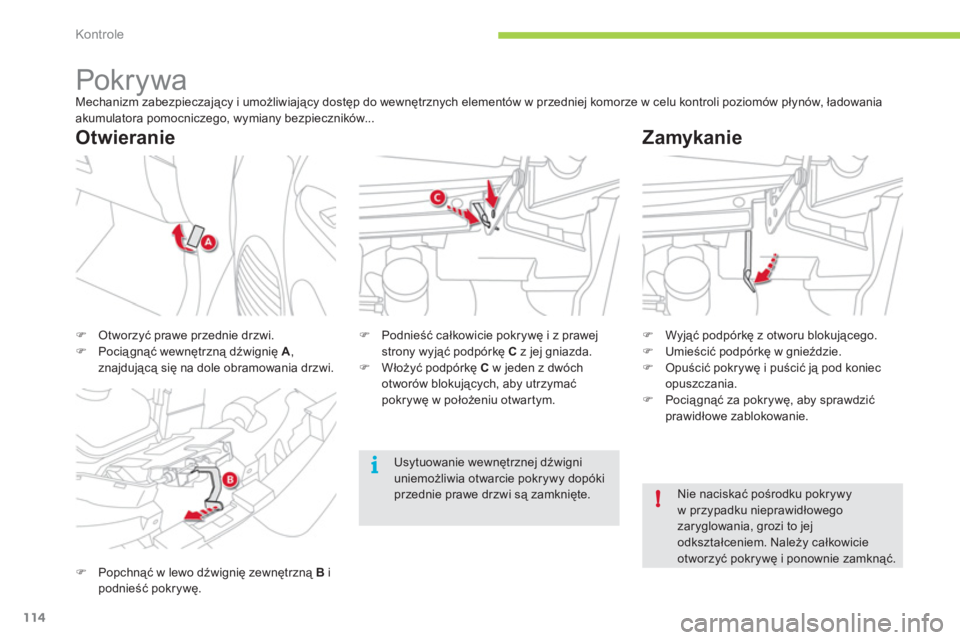

Pokr ywa Mechanizm zabezpieczający i umożliwiający dostęp do wewnętrznych elementów w przedniej komorze w celu kontroli poziomów płynów, ładowaniaakumulatora pomocniczego, wymiany bezpieczników...
)Popchnąć w lewo dźwignię zewnętrzną Bipodnieść pokrywę.
)
Podnieść całkowicie pokrywę i z prawej strony wyjąć podpórkę Cz jej gniazda.)
Włożyć podpórkę Cw jeden z dwóch otworów blokujących, aby utrzymać
pokrywę w położeniu otwartym.
)Otworzyć prawe przednie drzwi.)Pociągnąć wewnętrzną dźwignię A,znajdującą się na dole obramowania drzwi.
Otwieranie
Zamykanie
)Wyjąć podpórkę z otworu blokującego.)Umieścić podpórkę w gnieździe. )Opuścić pokrywę i puścić ją pod koniec
opuszczania.
)Pociągnąć za pokrywę, aby sprawdzić prawidłowe zablokowanie.


Nie naciskać pośrodku pokrywy w przypadku nieprawidłowegozaryglowania, grozi to jejodkształceniem. Należy całkowicie otworzyć pokrywę i ponownie zamknąć.
Usytuowanie wewnętrznej dźwigniuniemożliwia otwarcie pokrywy dopókiprzednie prawe drzwi są zamknięte.

9
!
Kontrole
115

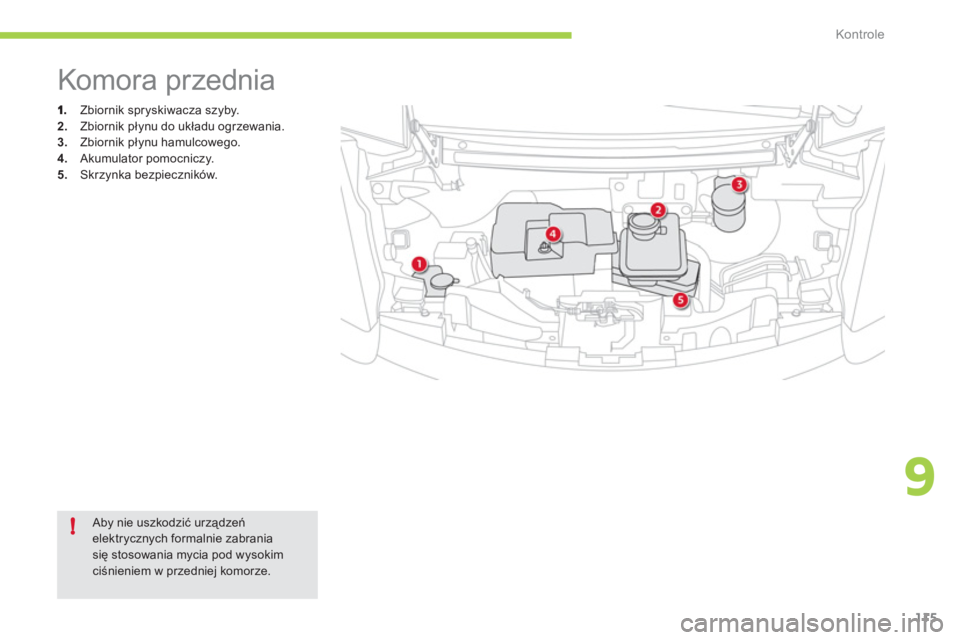

Zbiornik spryskiwacza szyby. 2.Zbiornik płynu do układu ogrzewania.3.Zbiornik płynu hamulcowego.4.
Akumulator pomocniczy.
5. Skrzynka bezpieczników.









Komora przednia
Aby nie uszkodzić urządzeń elektrycznych formalnie zabrania się stosowania mycia pod wysokimciśnieniem w przedniej komorze.

!
Kontrole
116

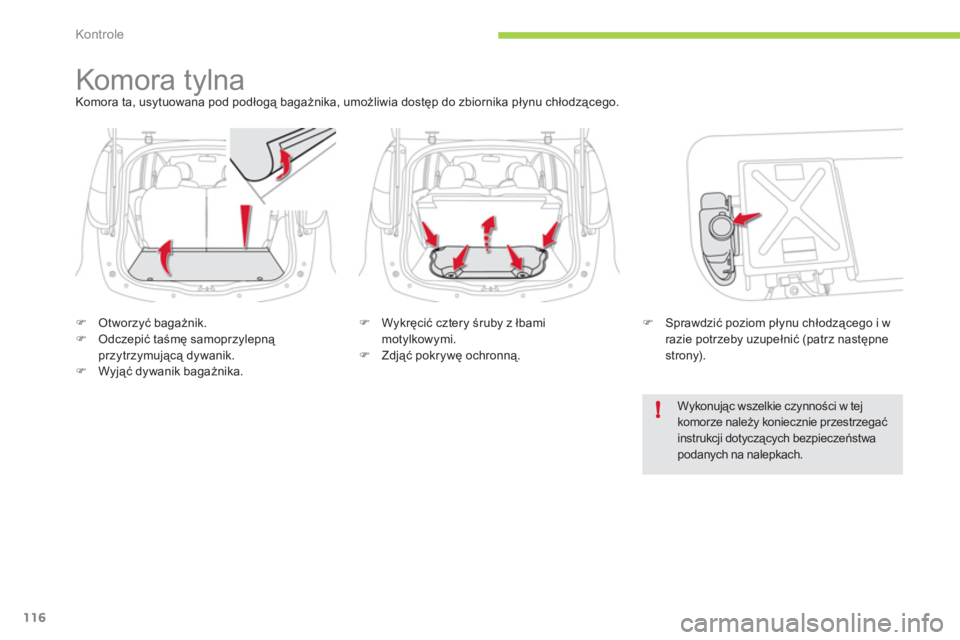

Komora tylna Komora ta, usytuowana pod podłogą bagażnika, umożliwia dostęp do zbiornika płynu chłodzącego.
)Otworzyć bagażnik.)Odczepić taśmę samoprzylepną przytrzymującą dywanik. )Wyjąć dywanik bagażnika.
)
Wykręcić cztery śruby z łbami
motylkowymi. ) Zdjąć pokrywę ochronną.
)Sprawdzić poziom płynu chłodzącego i w razie potrzeby uzupełnić (patrz następnestrony).

Wykonując wszelkie czynności w tejkomorze należy koniecznie przestrzegaćinstrukcji dotyczących bezpieczeństwapodanych na nalepkach.

9
!
Kontrole
117

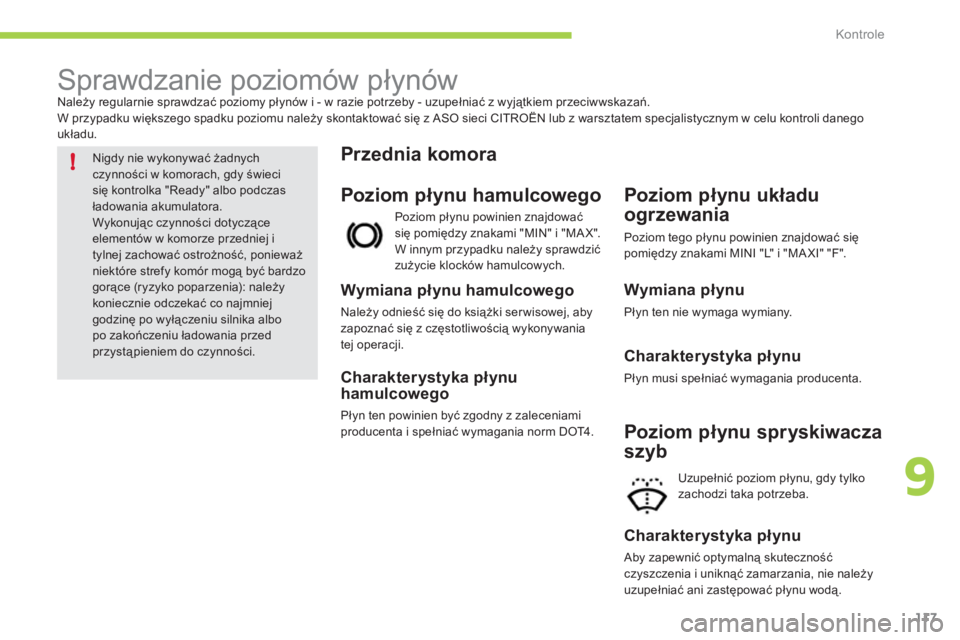

Sprawdzanie poziomów płynów
Należy regularnie sprawdzać poziomy płynów i - w razie potrzeby - uzupełniać z wyjątkiem przeciwwskazań.
W przypadku większego spadku poziomu należy skontaktować się z ASO sieci CITROËN lub z warsztatem specjalistycznym w celu kontroli danego
układu.


Nigdy nie wykonywać żadnychczynności w komorach, gdy świeci się kontrolka "Ready" albo podczasładowania akumulatora.
Wykonując czynności dotycząceelementów w komorze przedniej i tylnej zachować ostrożność, ponieważniektóre strefy komór mogą być bardzo gorące (ryzyko poparzenia): należy koniecznie odczekać co najmniej godzinę po wyłączeniu silnika albopo zakończeniu ładowania przed przystąpieniem do czynności.
Poziom płynu hamulcowego
Poziom płynu powinien znajdować
się pomiędzy znakami "MIN" i "MA X".
W innym przypadku należy sprawdzić zużycie klocków hamulcowych.
Wymiana płynu hamulcowego
Należy odnieść się do książki ser wisowej, abyzapoznać się z częstotliwością wykonywania
tej operacji.
Charakterystyka płynuhamulcowego
Płyn ten powinien być zgodny z zaleceniami producenta i spełniać wymagania norm DOT4 .

Przednia komora

Poziom pł
ynu układu
o
grzewania

Wymiana płynu

Płyn ten nie wymaga wymiany.


Charakterystyka płynu

Płyn musi spełniać wymagania producenta. Poziom tego płynu powinien znajdować się
pomiędzy znakami MINI "L" i "MA XI" "F".


Poziom płynu spryskiwacza
sz
yb
Uzupełnić poziom płynu, gdy tylko
zachodzi taka potrzeba.

Charakterystyka płynu
Aby zapewnić optymalną skutecznośćczyszczenia i uniknąć zamarzania, nie należy
uzupełniać ani zastępować płynu wodą.

!
i
Kontrole
118
Poziom tego płynu powinienznajdować się pomiędzy znakamiMINI "L" i MA XI "F".

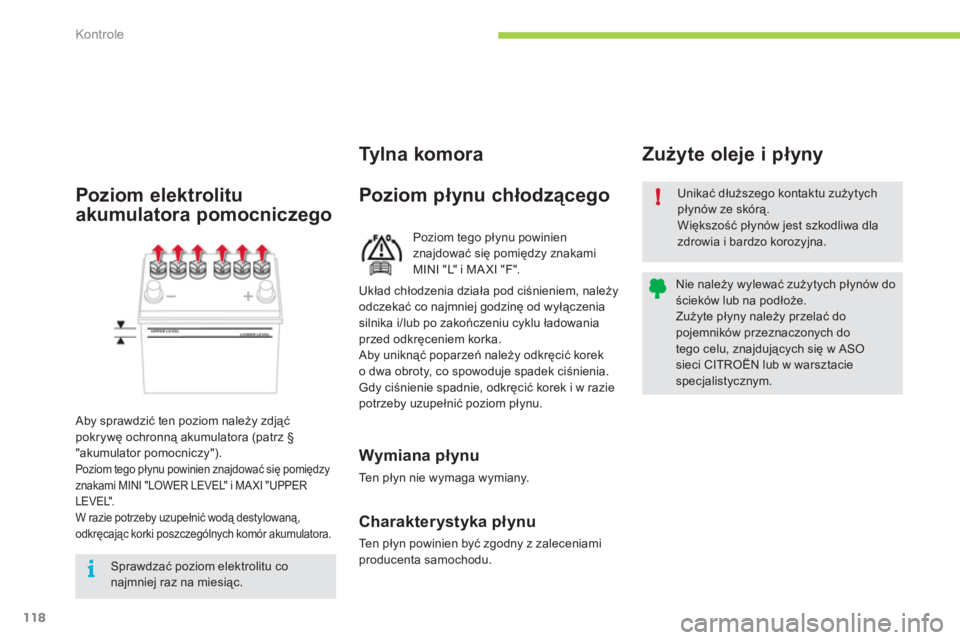

Poziom płynu chłodzącego
Unikać dłuższego kontaktu zużytych płynów ze skórą.
Większość płynów jest szkodliwa dlazdrowia i bardzo korozyjna.

Nie należy wylewać zużytych płynów do ściek
