CITROEN C-ZERO 2011 Kasutusjuhend (in Estonian)

1
!
Korrasoleku kontroll
19

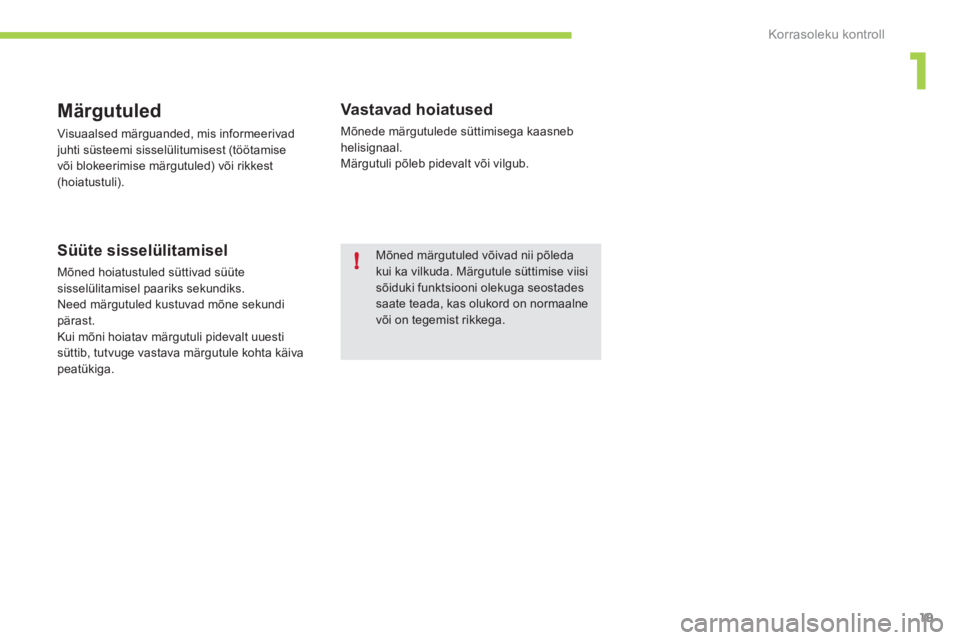

Märgutuled
Visuaalsed märguanded, mis informeerivad juhti süsteemi sisselülitumisest (töötamise
või blokeerimise mär
gutuled) või rikkest (hoiatustuli).

Süüte sisselülitamisel

Mõned hoiatustuled süttivad süütesisselülitamisel paariks sekundiks.
Need märgutuled kustuvad mõne sekundi pärast.
Kui mõni hoiatav märgutuli pidevalt uuestisüttib, tutvuge vastava märgutule kohta käivapeatükiga.
Vastavad hoiatused
Mõnede märgutulede süttimisega kaasnebhelisignaal.
Märgutuli põleb pidevalt või vilgub.
Mõned märgutuled võivad nii põledakui ka vilkuda. Märgutule süttimise viisisõiduki funktsiooni olekuga seostades saate teada, kas olukord on normaalne või on tegemist rikkega.

Korrasoleku kontroll
20
Sisselülitumise märgutuled
Kui üks järgmistest märgutuledest näidikuplokis süttib, tähendab see, et vastav süsteem töötab.

MärgutuliOlekPõhjusTegevus/Tähelepanekud



Vasak suunatuliVilgub, helisignaal. Tuledelülitit liigutati allapoole.



Parem suunatuliVilgub, helisignaal. Tuledelülitit liigutati ülespoole.



OhutuledVilgub, helisignaal. Armatuurlaual asuv ohutulede lüliti onaktiveeritud. Mõlemad suunatuled ja nende märgutuled vilguvadüheaegselt.


Gabariittuled ja/või lähituledPõleb. Gabariittuled ja/või lähituled põlevad.



Esimesed udutuledPõleb. Lülitasite sisse esimesed udutuled. Esimeste udutulede väljalülitamiseks keerake
lülitusvõru kaks korda tahapoole.


Tagumine udutuliPõleb. Lülitasite sisse tagumise udutule. Tagumise udutule väljalülitamiseks keerake lülitusvõru
tahapoole.


KaugtuledPõleb. Tõmbasite tuledelülitit enda poole. Tõmmake nupust, et vahetada tagasi lähituledele.

1
Korrasoleku kontroll
21
MärgutuliOlekPõhjusTegevus/Tähelepanekud
Ready(valmis) Põleb, süttimisel
kostub helisignaal.Sõiduk on sõiduvalmis ja te võite gaasipedaalile vajutada. Märgutule põlemiseaeg vastab voolu tekitamise ajale.



Seisupidur

Põleb. Seisupidur on rakendatud või halvasti
vabastatud. Vabast age seisupidur, et märgutuli kustuks, hoidesjalga piduripedaalil.
Täitke turvanõudeid.
Täpsemat infot seisupiduri kohta saate peatükist
"J u h t i m i n e ".
Põhiakulaadimine(tavaline või kiir)
Põleb.Põhiaku laadimine toimub. Pärast laadimise lõppu see märgutuli kustub.
Vil
gub. Laadimiskaabel on ühendatud sõidukipistikupessa, aga põhiakut ei laadita. Kontrollige, kas laadimiskaabel on korralikultühendatud.

Korrasoleku kontroll
22
Blokeerimise märgutuled
Kui süttib mõni järgmistest märgutuledest, kinnitab see vastava süsteemi teadlikku väljalülitumist. Sellega kaasneb helisignaal.
MärgutuliOlekPõhjusTegevus/Tähelepanekud



Kaasreisijaturvapadjasüsteem
Põleb keskkonsoolil. Kindalaekas asuv lüliti on asendis"OFF".Kaasreisija tur vapadi on välja
lülitatud.
Kaasreisija tur vapadja aktiveerimiseks viige lülitiasendisse " ON ". Sellisel juhul ei tohi kõr valistmele lapseistet paigaldada.
Enne käivitamist kontrollige tuvapadja lüliti asendit.
ESP/ASRpõleb. Armatuurlaua all juhi poolel asuvESP/ASR nupp on aktiveeritud.
ESP/ASR on välja lülitatud.
ESP : dünaamiline stabiilsuskontroll.
ASR : rataste libisemisvastane
süsteem.E
SP/ASR aktiveerimiseks vajutage nupule.
ESP/ASR süsteem aktiveeritakse automaatselt sõiduki
käivitamisel.

1
Korrasoleku kontroll
23
Hoiatavad märgutuled
Kui mootor töötab või sõiduk sõidab, siis tähistab mõne alltoodud märgutule süttimine riket, mis vajab juhi sekkumist.
Märgutule süttimine tähendab, et tuleb teostada täiendav diagnostika.
Pöörduge CITROËN esindusse või kvalifitseeritud töökotta.

MärgutuliOlekPõhjusTegevus/Tähelepanekud



Pidurisüsteem

Põleb.Pidurivedeliku tase on oluliseltalanenud.
või Pidurdusvõimendi rike. Peata
ge sõiduk võimalikult tur valiselt.
Lisage CITROËN poolt lubatud vedelikku.
Kui probleem ei kao, laske süsteem CITROËNesinduses või kvalifitseeritud töökojas üle kontrollida.
+
Põleb
, seotud ABSmärgutulega. Elektroonilise pidurdusjõu jaoturi(REF) rike. Peatage sõiduk võimalikult tur valiselt.
Laske süsteem CITROËN esinduses või
kvalifitseeritud töökojas üle kontrollida.


Ratasteblokeerumisvastane süsteem (ABS)

Põleb.Rataste blokeerumisvastasesüsteemi rike. Tavaline pidurdus töötab edasi.
Sõitke aeglaselt ja ettevaatlikult ning pöörduge kiirestiCITROËN esindusse võikvalifitseeritud töökotta.

Korrasoleku kontroll
24
MärgutuliOlekPõhjusTegevus/Tähelepanekud
Dünaamilinestabiilsuskontrollja rataste libisemisvastane süsteem(ESP/ASR)
Vilgub.ESP/ASR süsteemide aktiveerimine. Need süsteemid optimeerivad veojõudu ja parandavad juhitavust.Kohandage oma sõidustiili ja sõitke mõõduka kiirusega.
P
õleb. ESP/ASR süsteemide rike. Laske süsteeme CITROËN esinduses või
kvalifitseeritud töökojas kontrollida.
+



Avatud uks(ed)Põleb, kostubhelisignaal.Mõni uks või pakiruumi luuk on avatud. Sulgege vastav uks või luuk.


Lisaseadmete aku pingePõleb. Lisaseadmete akusüsteemi rike(klemmid mustad või lahti tulnud,muunduri rike...). M
ärgutuli peab mootori käivitamisel kustuma.
Kui märgutuli ei kustu, pöörduge CITROËN esindusse
või kvalifitseeritud töökotta.
Elektriline roolivõimendiPõleb. Elektroonilise roolivõimendi rike. Sõitke võimalikult ettevaatlikult.
Laske süsteem CITROËN esinduses või
kvalifitseeritud töökojas üle kontrollida.

1
Korrasoleku kontroll
25
MärgutuliOlekPõhjusTegevus/Tähelepanekud


Turvapadjad

Põleb ajutiselt.Süüte sisselülitamisel süttib mõnekssekundiks ja seejärel kustub. Kui märgutuli ei kustu, pöörduge CITROËN esindusse
võikvalifitseeritud töökotta.

P
õleb. Tur vapatjade või tur vavöödepürotehniliste eelpingutite süsteemi
rike. Laske süsteem CITROËN esinduses või
kvalifitseeritud töökojas üle kontrollida.
Põhiakukaitsesüsteem Põleb.Põhiaku pinge või temperatuur onmadal. Mootori võimsus on piiratud.
Laadige põhiaku esimesel võimalusel.
Kui märgutuli ei kustu, pöörduge CITROËN esindusse
või kvalifitseeritud töökotta.
Põhielektrisüsteemienesediagnostika süsteem
Põleb.Põhielektrisüsteemi rike. Sõiduk tuleb peatada.
Laske süsteem CITROËN esinduses või
kvalifitseeritud tööko
jas üle kontrollida.
Esiistmeturvavöö kinnitamata/lahti
tulnud Põleb
ja seejärel
vilgub, kaasneb
helisignaal.Juht
ja/või kaasreisija ei ole oma
turvavööd kinnitanud või on selle lahti
teinud. Tõmmake tur vav
öö välja ja sisestage klambrisse.
Lahtine parempoolse tagaistme turvavöö

Põleb.Parempoolsel tagaistmel istuv reisija on oma turvavöö lahti teinud.
Tõmmake rihmast
ja sisestage tur vavöö otsik
lukustisse. Lahtine vasakpoolsetagaistme turvavöö

Põleb.Vasakpoolsel tagaistmel istuv reisijaon oma turvavöö lahti teinud.

Korrasoleku kontroll
26
Põhiaku pinge taseme näidik
Näidud

Neli järjestikust hoiatust tähendavad, et
põhiaku hakkab tühjaks saama :


- 2 pügalat põleb ja energiataseme näit
vilgub : aku hakkab tühjaks saama.

- Viimane pügal vilgub.

- Viimane pügal kustub : energiavaru näit kustub, küte ja kliimaseade lülituvad välja.


Madala pinge hoiatus
- Selle märgutule süttimine : mootori võimsuse sujuv
vähenemine.
Põhiaku pin
ge taseme näit on pidevalt näidikulnäha.

1
Korrasoleku kontroll
27





Energia tarbimise/tootmise näidik
Energiakulu
Süüte sisselülitamisel ei tarbi ega tooda teie sõiduki elektrimootor energiat : näidikunõel on neutraalasendis (kui küte ja kliimaseade on
välja lülitatud).
Tsoon "Eco"

Süsteem, mis annab juhile infot põhiaku energia tarbimise ja tootmise kohta.


Neutraalasend

Tsoon "Char
ge"
Näidikunõel liigub paremale vastavalt sõiduki
energiakulule. Näidikunõel asub selles tsoonis, kui sõidukit
kasutakse elektrienergiat säästval viisil.

Näidikunõel liigub vasakule põhiaku laadimise,
aeglustuse ja pidurduse ajal.

Korrasoleku kontroll
28








Ekraan näidikuplokis Kui süütevõti on asendis "ON
", võite kuvada ekraanile järgmist infot, vajutades korduvalt nupule A.
Läbisõidumõõdik
Süsteem, mis mõõdab kogu sõiduki kasutusaja jooksul läbitud kilomeetrite hulka. Vajutage nupule A.Kogu läbisõidunäit ilmub ekraanile.

Nullimine
Kui süüde on sees ja teekond Avõi B
onekraanil, vajutage sellele nupule üle 2 sekundi.







Päevasõidumõõdik (Teekond A või B)

Need kaks teekonda näitavad pärast näidiku
viimast nullimist läbitud kilomeetrite hulka. Soovitud teekonna kuvamiseks vajutage nupule A.
