radio CITROEN C-ZERO 2011 Libretti Di Uso E manutenzione (in Italian)

.
.
Sommario
1
Seggiolini ISOFIX per bambini 65
Sicurezza bambini 68
Sicurezza dei bambini
Indicatori di direzione 69
Segnale d'emergenza 69
Avvisatore acustico 69
Chiamata d'emergenza o d'assistenza 70
Sistemi di assistenza alla frenata 70
Sistemi di controllo della traiettoria 72
Cinture di sicurezza 73
Airbag 76
Sicurezza
Ricarica della batteria principale 80
Batteria accessori 86
Kit di riparazione provvisoria pneumatici 90
Sostituzione di una ruota 94
Sostituzione di una lampadina 97
Sostituzione di un fusibile 105
Sostituzione di una spazzola
del tergicristallo 110
Traino del veicolo 110
Precauzioni per il lavaggio 111
Accessori 111
Informazioni pratiche
Cofano motore 114
Vano anteriore 115
Vano poster iore 116
Verifi ca dei livelli 117
Controlli 119
Ver if iche
Motorizzazione 120
Masse 121
Dimensioni 122
Elementi d'identifi cazione 123
Caratteristiche tecniche
Emergenza o Assistenza 125
Autoradio 127
Audio e telematica
Ricerca visiva
Indice alfabetico

In breve
6
All'interno


Selettore di marcia

Selettore a quattro posizioni: P
, PR , Ne D .
Comandi interni d'apertura degli
sportellini di ricarica

Climatizzazione

Dopo la regolazione del livello di confor t, questo equipaggiamento permette di gestire
il livello in funzione delle condizioni climatiche esterne.

Sistema audio
Questo equipaggiamento beneficia delle
ultime tecnologie: autoradio compatibile MP3,
lettore USB, kit vivavoce Bluetooth, ...
5
4
37
49
127
Sportellino ricarica normale.
Sportellino ricarica rapida.

In breve
8
Posto di guida
1.
Antifurto e contattore.2.
Comandi del tergicristallo. 3.
Bocchette di sbrinamento del parabrezza.
4.
Cassettino portaoggetti. Disattivazione dell'Airbag passeggero. 5.
Comando d'apertura del cofano.
6.Freno di stazionamento.
7. Selettore di marcia.8.Presa accessori 12 V.9.
Comandi di riscaldamento/climatizzazione. 10.Chiamata d'emergenza o d'assistenza. 11.
Pulsanti del segnale d'emergenza.12 .Aeratori centrali. 13.Autoradio.

i
Confort
46
portatile si ricarica automaticamente.
Per maggiori dettagli sull'utilizzo diquesto equipaggiamento, consultare il capitolo "Audio e Telematica".

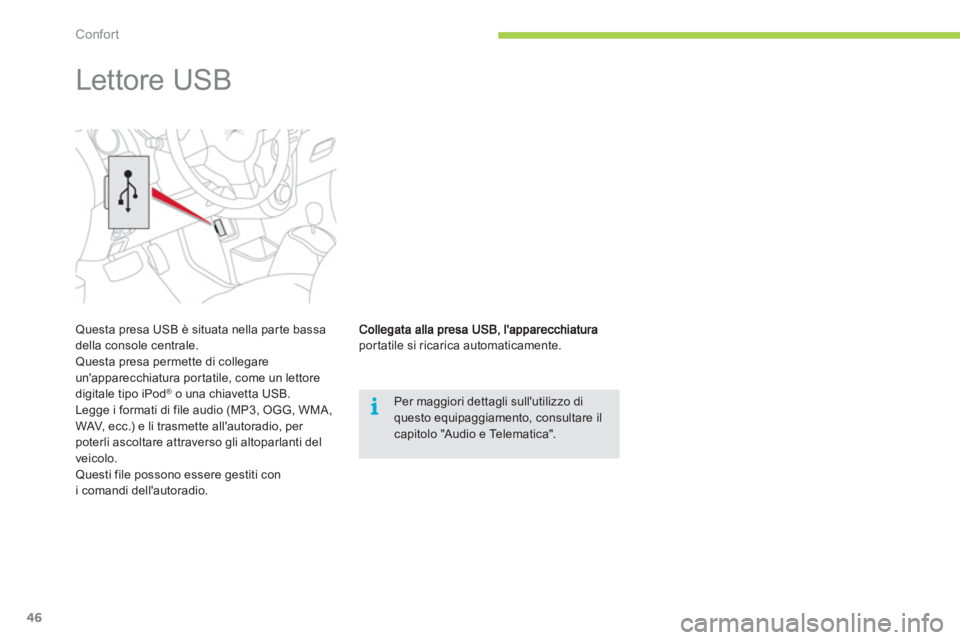

Lettore USB
Questa presa USB è situata nella par te bassadella console centrale.Questa presa permette di collegare
un'apparecchiatura portatile, come un lettoredigitale tipo iPod ® o una chiavetta USB.®
Legge i formati di file audio (MP3, OGG, WMA,
WAV, ecc.) e li trasmette all'autoradio, per poterli ascoltare attraverso gli altoparlanti del
veicolo. Questi file possono essere gestiti con
i comandi dell'autoradio.

i
!
Guida
52

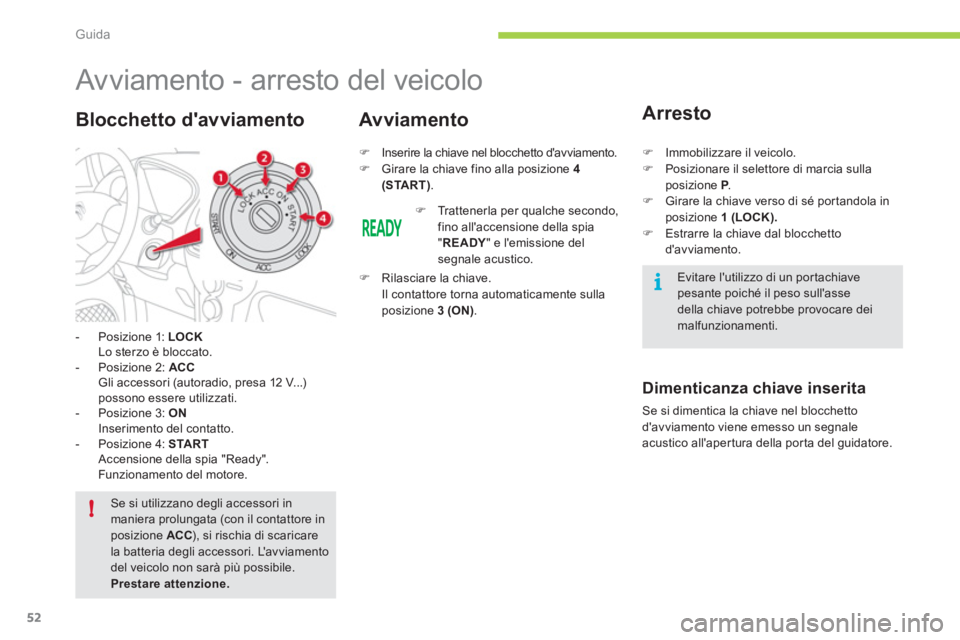

Avviamento - arresto del veicolo
- Posizione 1: LOCK
Lo sterzo è bloccato.
- Posizione 2: ACCGli accessori (autoradio, presa 12 V...) possono essere utilizzati.
- Posizione 3: ON
Inserimento del contatto.
- Posizione 4: STA RTAccensione della spia "Ready".
Funzionamento del motore.
Blocchetto d'avviamento
) Inserire la chiave nel blocchetto d'avviamento.
)
Girare la chiave fino alla posizione 4(START).

Avviamento
Arresto
)Immobilizzare il veicolo.
)Posizionare il selettore di marcia sulla posizione P.P)Girare la chiave verso di sé por tandola inposizione 1 (LOCK).)Estrarre la chiave dal blocchetto d'avviamento.
)Trattenerla per qualche secondo, fino all'accensione della spia "READY" e l'emissione del
segnale acustico.
) Rilasciare la chiave.
Il contattore torna automaticamente sullaposizione 3 (ON).
Dimenticanza chiave inserita
Se si dimentica la chiave nel blocchetto
d'avviamento viene emesso un segnale
acustico all'aper tura della por ta del guidatore.

Evitare l'utilizzo di un portachiavepesante poiché il peso sull'assedella chiave potrebbe provocare dei malfunzionamenti.
Se si utilizzano degli accessori inmaniera prolungata (con il contattore inposizione ACC ), si rischia di scaricare la batteria degli accessori. L'avviamentodel veicolo non sarà più possibile.Prestare attenzione.

8
!
i
Informazioni pratiche
89

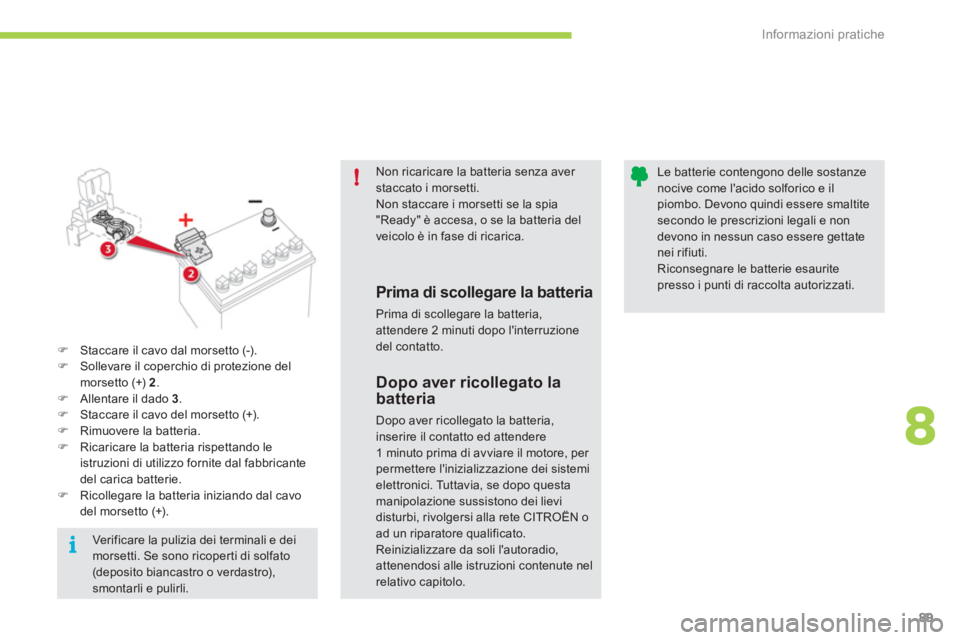

Non ricaricare la batteria senza aver staccato i morsetti.Non staccare i morsetti se la spia"Ready" è accesa, o se la batteria delveicolo è in fase di ricarica.
Prima di scollegare la batteria
Prima di scollegare la batteria,attendere 2 minuti dopo l'interruzionedel contatto.


Le batterie contengono delle sostanzenocive come l'acido solforico e ilpiombo. Devono quindi essere smaltitesecondo le prescrizioni legali e nondevono in nessun caso essere gettate nei rifiuti. Riconsegnare le batterie esauritepresso i punti di raccolta autorizzati.
)Staccare il cavo dal morsetto (-). )Sollevare il coperchio di protezione delmorsetto (+) 2.)Allentare il dado 3.)Staccare il cavo del morsetto (+). )Rimuovere la batteria. )Ricaricare la batteria rispettando le
istruzioni di utilizzo fornite dal fabbricante del carica batterie.)Ricollegare la batteria iniziando dal cavo
del morsetto (+).
Dopo aver ricollegato labatteria
Dopo aver ricollegato la batteria,
inserire il contatto ed attendere1 minuto prima di avviare il motore, per permettere l'inizializzazione dei sistemi elettronici. Tuttavia, se dopo questa manipolazione sussistono dei lievi disturbi, rivolgersi alla rete CITROËN oad un riparatore qualificato.Reinizializzare da soli l'autoradio,attenendosi alle istruzioni contenute nel relativo capitolo.

Verificare la pulizia dei terminali e dei morsetti. Se sono ricoperti di solfato (deposito biancastro o verdastro),smontarli e pulirli.

8
Informazioni pratiche
107

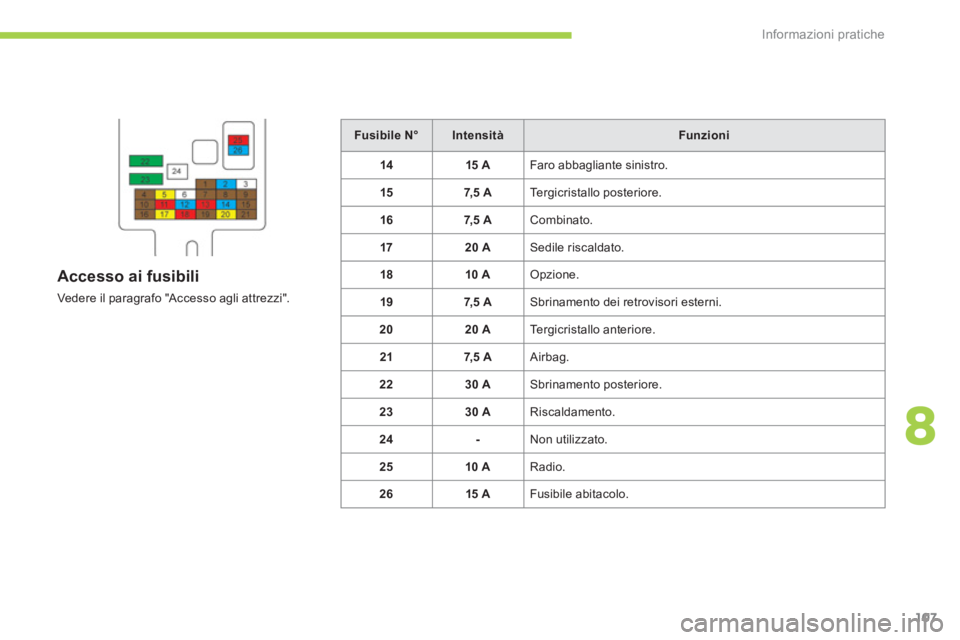

Fusibile N°IntensitàFunzioni
14 15 A
Faro abba
gliante sinistro.
157, 5 A
Te rgicristallo posteriore.
167, 5 A Combinato.
1720 A Sedile riscaldato.
18 10 A Opzione.
1
97, 5 A Sbrinamento dei retrovisori esterni.
2020 A
Te r g i c r i s t a l l o a n t e r i o r e .
217, 5 A Airbag.
2230 A
Sbrinamento posteriore.
23
30 A Riscaldamento.
2
4- Non utilizzato.
2510 A Radio.
2
615 A
Fusibile abitacolo.


Accesso ai fusibili

Vedere il paragrafo "Accesso agli attrezzi".

i
!i
Informazioni pratiche
112
"Protezione":
fasce di protezione anteriori e posteriori, telo
di protezione per il veicolo, fasce di protezione
traslucide, fasce di protezione laterali...
"Sistemi Multimediali":
autoradio, navigatori, avvisatori presenza radar, ricarica solare universale...

Il montaggio di un equipaggiamento o di un accessorio elettrico non omologatoda CITROËN, può provocare una panne
al sistema elettronico del veicolo ed un consumo eccessivo. Prestare quindi la massima attenzione a questa precauzione e rivolgersi ad unrappresentante della marca CITROËNper farsi illustrare la gamma di equipaggiamenti o accessori omologati.

Installazione di trasmettitori per radiocomunicazione
Prima dell'installazione di trasmettitoriper radiocomunicazione in post-vendita, con antenna esterna sul veicolo, consultare la Rete CITROËNche comunicherà le caratteristichedegli stessi (banda di frequenza,potenza massima d'uscita, posizionedell'antenna, condizioni specifiched'installazione) che possono esseremontati, secondo la Direttiva Compatibilità ElettromagneticaAutomotive (2004/10 4/CE).




In funzione della legislazione in vigore nel Paese, i gilet di sicurezza, i triangoli di presegnalazione, le lampadine ei fusibili di ricambio possono essere obbligatori a bordo del veicolo.

127

Il sistema è codifi cato in modo da poter funzionareunicamente su questo veicolo. Per poterlo montare su un altro veicolo, rivolgersi alla rete CITROËN per la qp
confi gurazione del sistema.


AUTORADIO/BLUETOOTH

01 In breve


Per ragioni di sicurezza, il guidatore deve realizzare le operazioni che richiedono particolare attenzionea veicolo fermo.

Quando il motore è spento, il funzionamento
dell'autoradio può interrompersi dopo qualche minuto
per preservare la batteria.


SOMMARIO

02 Radio

03 Audio

04 Telefonare

05 Regolazioni audio

06 Configurazione

07 Struttura delle videate

Domande frequenti p.
p.
p.
p.
p.
p.
p.
p. 128
129
132
138
144
145
146
147

Dopo aver staccato la batteria, è necessario inserire uncodice per accedere alle funzioni dell'autoradio.

Sono possibili cinque prove al massimo. Per le due ultime prove, ci sono circa 15 minuti d'attesa tra ogni prova.

Attenersi a quanto indicato alla fi ne di questo librettoper recuperare l'etichetta indicante il codice:

1
2
74
5
6
3
8
9
7
01
128

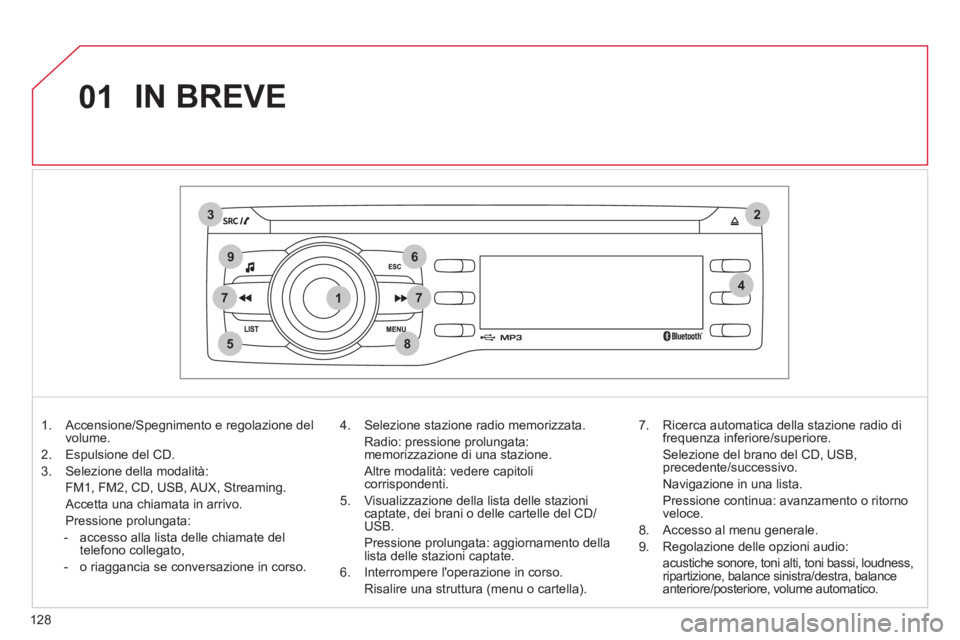

IN BREVE
1. Accensione/Spegnimento e regolazione del
volume.
2. Es
pulsione del CD.
3. Selezione della modalità:
FM1, FM2,
CD, USB, AUX, Streaming.
Accetta una chiamata in arrivo.
Pressione prolungata:


-
accesso alla lista delle chiamate del
telefono collegato,

- o ria
ggancia se conversazione in corso.
4.
Selezione stazione radio memorizzata.
Radio: pressione prolun
gata:
memorizzazione di una stazione.
Altre modalità: vedere capitoli
corrispondenti.

5.
Visualizzazione della lista delle stazionicaptate, dei brani o delle cartelle del CD/USB.
Pressione prolun
gata: aggiornamento dellalista delle stazioni captate.

6. Interrom
pere l'operazione in corso.
Risalire una struttura
(menu o cartella). 7. Ri
cerca automatica della stazione radio di
frequenza inferiore/superiore.
Selezione del brano del CD, USB,
precedente/successivo.
Navigazione in una lista.
Pressione continua: avanzamento o ritornoveloce.
8. Accesso al menu generale.
9. Regolazione delle opzioni audio:
acustiche sonore, toni alti, toni bassi, loudness,
ripartizione, balance sinistra/destra, balance
anteriore/posteriore, volume automatico.
