CITROEN C-ZERO 2011 Priručnik (in Serbian)

8
Praktične informacije
99

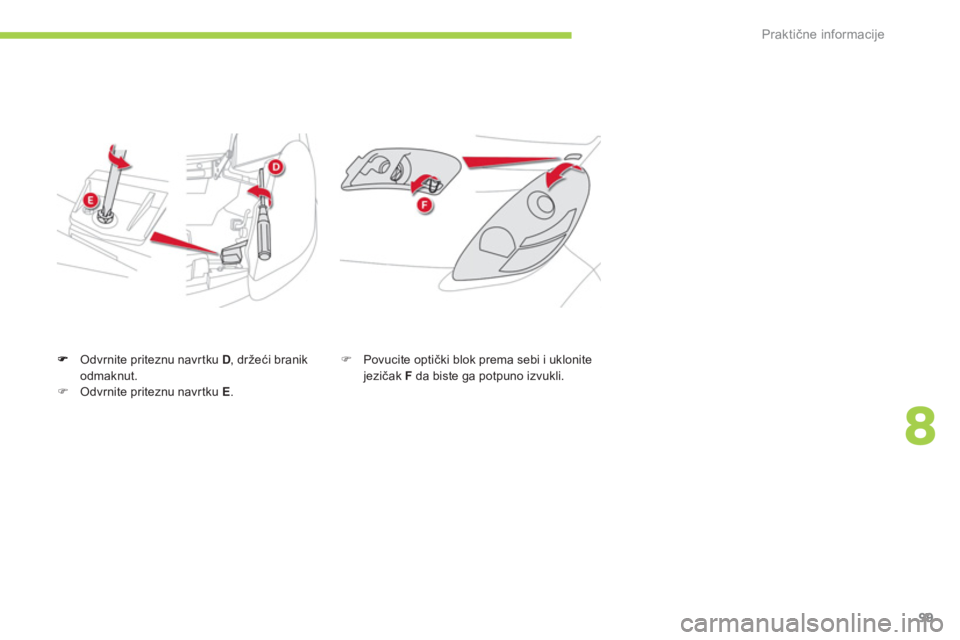

Odvrnite priteznu navr tku D, držeći branik odmaknut. )Odvrnite priteznu navrtku E.
)
Povucite optički blok prema sebi i uklonitejezičak Fda biste ga potpuno izvukli.

i
Praktične informacije
100

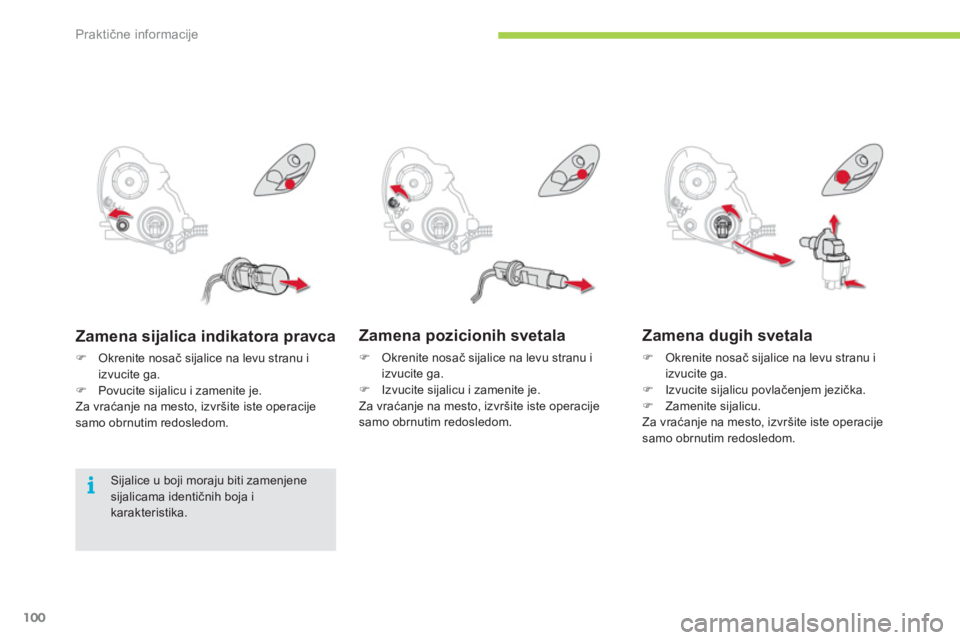

Zamena pozicionih svetala
)
Okrenite nosač sijalice na levu stranu i izvucite ga. )
Izvucite sijalicu i zamenite je.
Za vraćanje na mesto, izvr

8
Praktične informacije
101

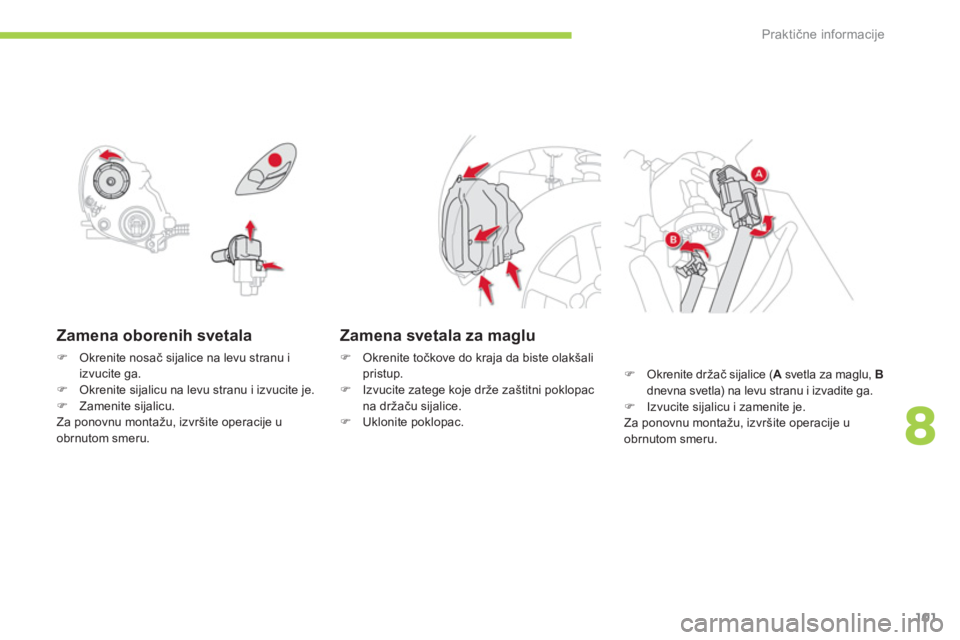

Zamena oborenih svetala
)Okrenite nosač sijalice na levu stranu i izvucite ga.)Okrenite sijalicu na levu stranu i izvucite je.)Zamenite sijalicu.
Za ponovnu montažu, izvršite operacije u obrnutom smeru.
Zamena svetala za maglu
)
Okrenite točkove do kraja da biste olakšali
pristup. ) Izvucite zatege koje drže zaštitni poklopac
na držaču sijalice. ) Uklonite poklopac.
)
Okrenite držač sijalice (Asvetla za maglu, ABdnevna svetla) na levu stranu i izvadite ga.)
Izvucite sijalicu i zamenite je.
Za ponovnu montažu, izvršite operacije uobrnutom smeru.

i
i
Praktične informacije
102

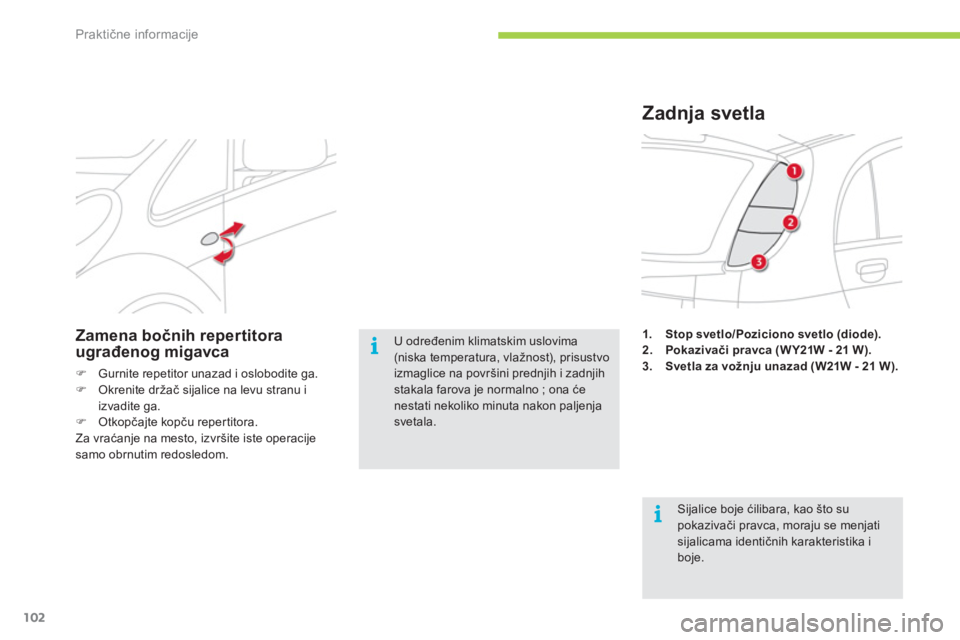

1.Stop svetlo/Poziciono svetlo(diode).2. Pokazivači pravca (W Y21W - 21 W).3.Svetla za vožnju unazad (W21W - 21 W).
Zadnja svetla
Sijalice boje ćilibara, kao što su pokazivači pravca, moraju se menjati sijalicama identičnih karakteristika i boje.
U određenim klimatskim uslovima (niska temperatura, vlažnost), prisustvo izmaglice na površini prednjih i zadnjih stakala farova je normalno ; ona ćenestati nekoliko minuta nakon paljenjasvetala.

Zamena bočnih repertitora ugrađenog migavca
)Gurnite repetitor unazad i oslobodite ga.)Okrenite držač sijalice na levu stranu iizvadite ga. )Otkopčajte kopču reper titora.
Za vraćanje na mesto, izvr

8
Praktične informacije
103

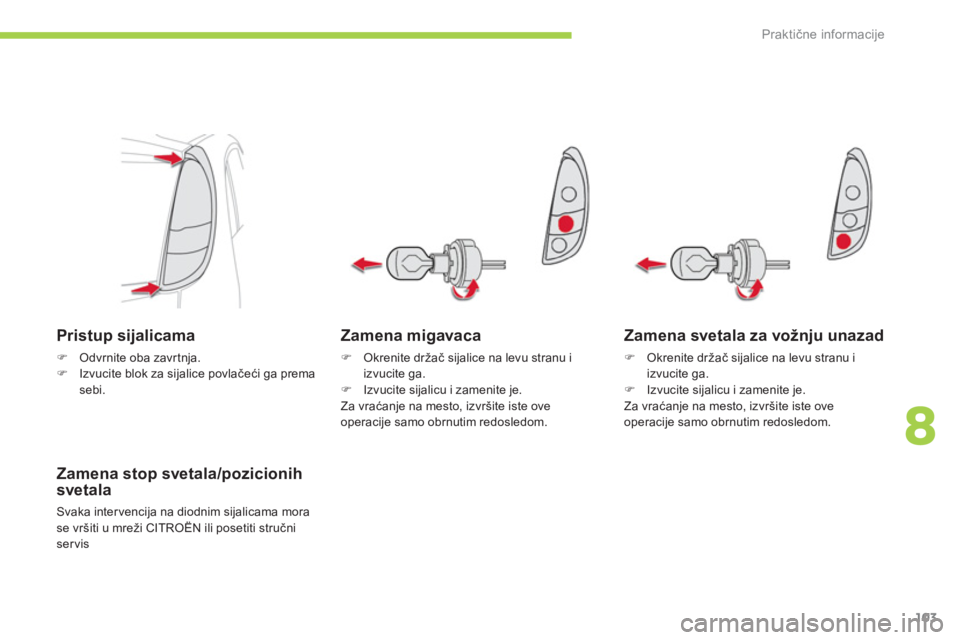

Zamena migavaca
) Okrenite držač sijalice na levu stranu i izvucite ga. )
Izvucite sijalicu i zamenite je.
Za vraćanje na mesto, izvr

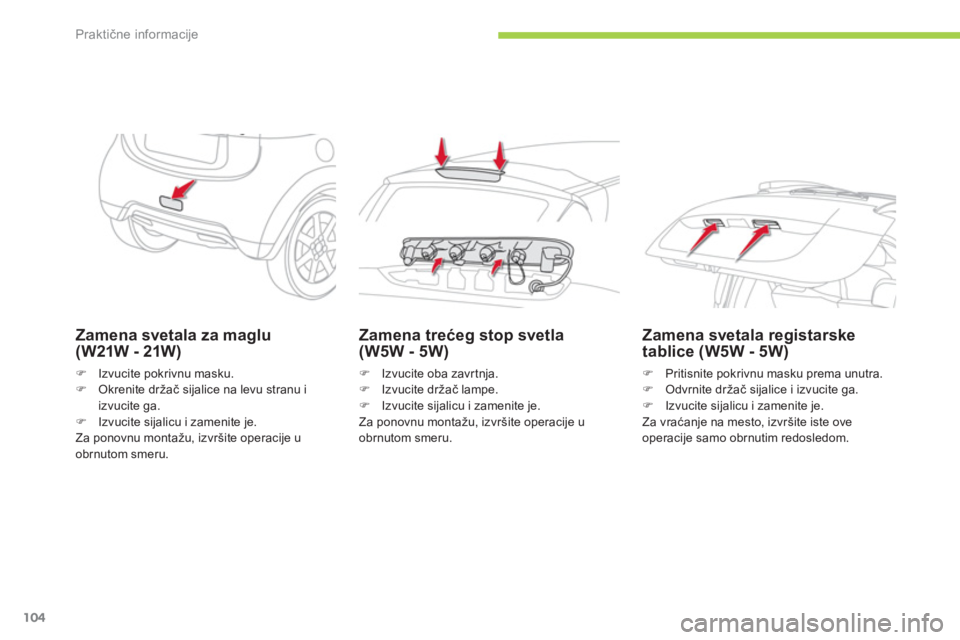

Praktične informacije
104
Zamena svetala za maglu(W21W - 21W)
)Izvucite pokrivnu masku.)Okrenite držač sijalice na levu stranu iizvucite ga.)Izvucite sijalicu i zamenite je.
Za ponovnu montažu, izvršite operaci
je u obrnutom smeru.

Zamena trećeg stop svetla (W5W - 5W)
)
Izvucite oba zavr tnja. )
Izvucite držač lampe.)
Izvucite sijalicu i zamenite je.
Za ponovnu montažu, izvršite operacije u
obrnutom smeru.

Zamena svetala registarsketablice (W5W - 5W)
)Pritisnite pokrivnu masku prema unutra. )Odvrnite držač sijalice i izvucite ga.)Izvucite sijalicu i zamenite je.
Za vraćanje na mesto, izvr

8
i
!
Praktične informacije
105

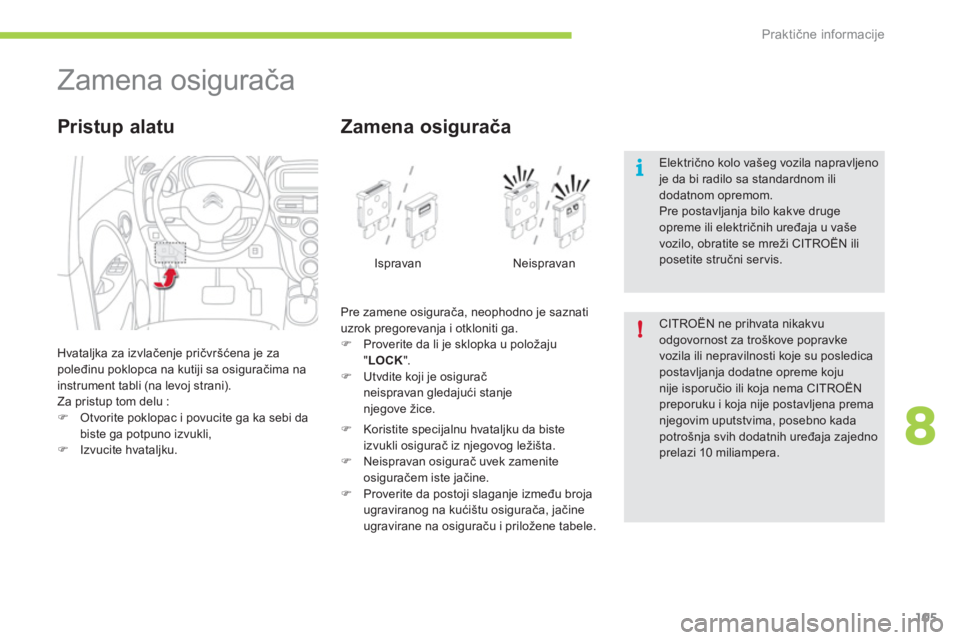

Zamena osigurača

Hvataljka za izvlačenje pričvr

Praktične informacije
106

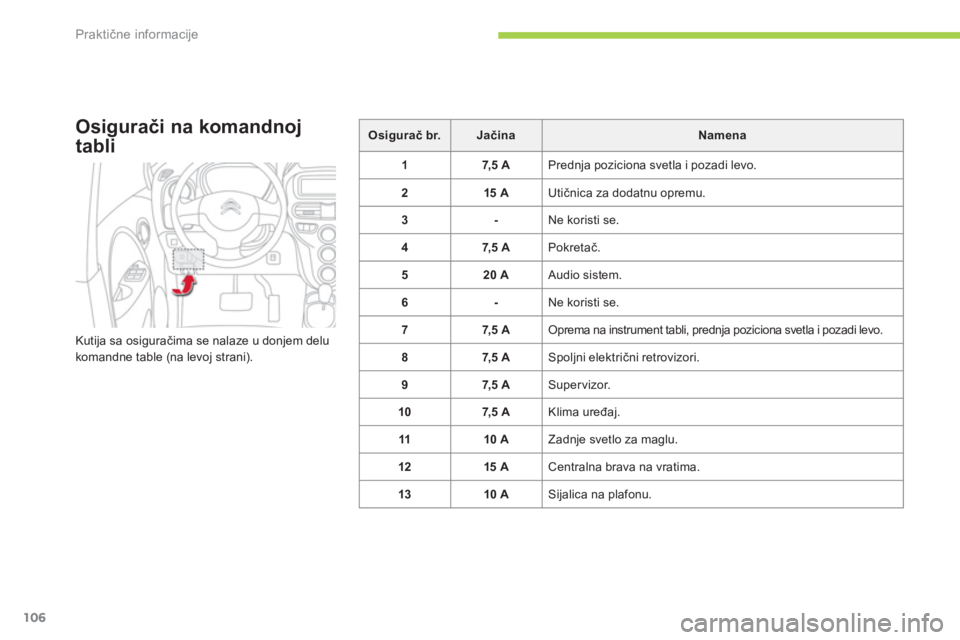

Osigurači na komandnoj
tabli
Kutija sa osiguračima se nalaze u donjem delu
komandne table (na levoj strani).
Osigurač br.JačinaNamena
17,5 A Prednja poziciona svetla i pozadi levo.
215 A
Utičnica za dodatnu opremu.
3-
Ne koristi se.
47,5 A
Pokretač.
520
A Audio sistem.
6
- Ne koristi se.
77,5 A Oprema na instrument tabli, prednja poziciona svetla i pozadi levo.
87,5 A Spoljni električni retrovizori.
97,5 A Supervizor.
107,5 A Klima uređaj.
11

10 A Zadnje svetlo za maglu.
12
15 A
Centralna brava na vratima.
13
10 A
Si
jalica na plafonu.

8
Praktične informacije
107

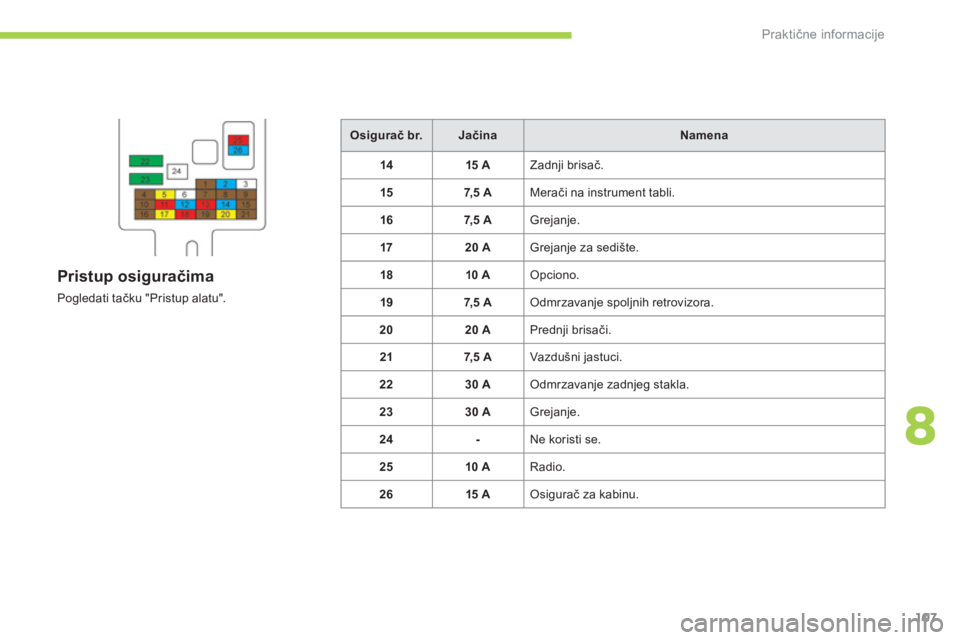

Osigurač br.JačinaNamena
14 15 A
Zadnji brisač.
157,5 A

Merači na instrument tabli.
167,5 A
Grejanje.
1720 A
Grejanje za sedište.
1810 A Opciono.
1
97, 5 A Odmrzavanje spoljnih retrovizora.
2020 A
Prednji brisači.
2
17, 5 A Vazdušni jastuci.
2230 A Odmrzavanje zadnjeg stakla.
23
30 A Grejanje.
24- Ne koristi se.
2510 A
Radio.
2
615 A Osigurač za kabinu.


Pristup osiguračima

Pogledati tačku "Pristup alatu".

i
Praktične informacije
108
Osigurač br.JačinaNamena
1-
Ne koristi se.
230 A
Unutrašnji osigurač.
340 A
Električni motor.
440 A
Ventilator hladnjaka.
5
40 A Električni podizači stakala.
6
30 A
Vakuum pumpa.
7 15 A
Kalkulator za
glavni akumulator.
815 A
Tr eće stop svetlo.
915 A Prednja svetla za maglu.
1015 A
Pumpa za vodu.

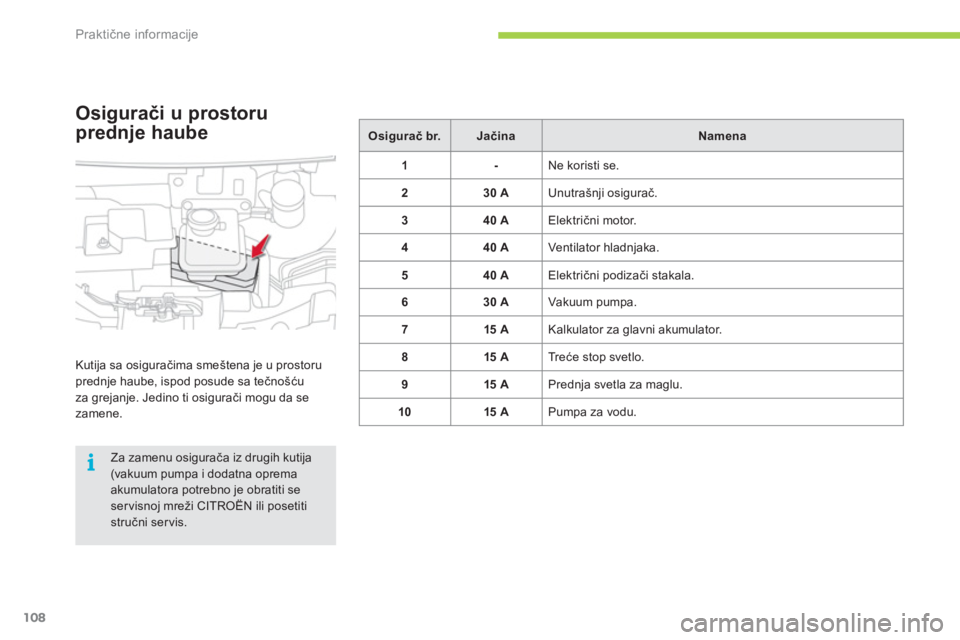

Osigurači u prostoru
prednje haube
Kutija sa osiguračima smeštena je u prostoruprednje haube, ispod posude sa tečnošću
za grejanje. Jedino ti osigurači mogu da se
zamene.

Za zamenu osigurača iz drugih kutija(vakuum pumpa i dodatna oprema akumulatora potrebno je obratiti seservisnoj mre
