8
!
i
Praktične informacije
89

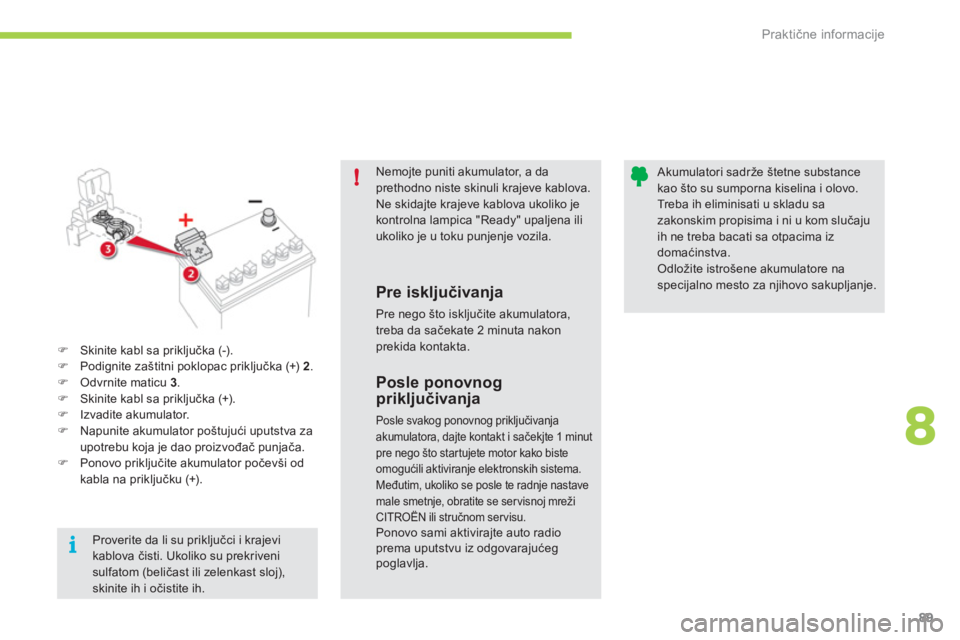

Nemojte puniti akumulator, a daprethodno niste skinuli krajeve kablova. Ne skidajte krajeve kablova ukoliko je kontrolna lampica "Ready" upaljena iliukoliko je u toku punjenje vozila.
Pre isključivanja
Pre nego što isključite akumulatora, treba da sačekate 2 minuta nakon prekida kontakta.


Akumulatori sadrže štetne substancekao što su sumporna kiselina i olovo. Treba ih eliminisati u skladu sazakonskim propisima i ni u kom slučajuih ne treba bacati sa otpacima iz domaćinstva. Odlo

Praktične informacije
90

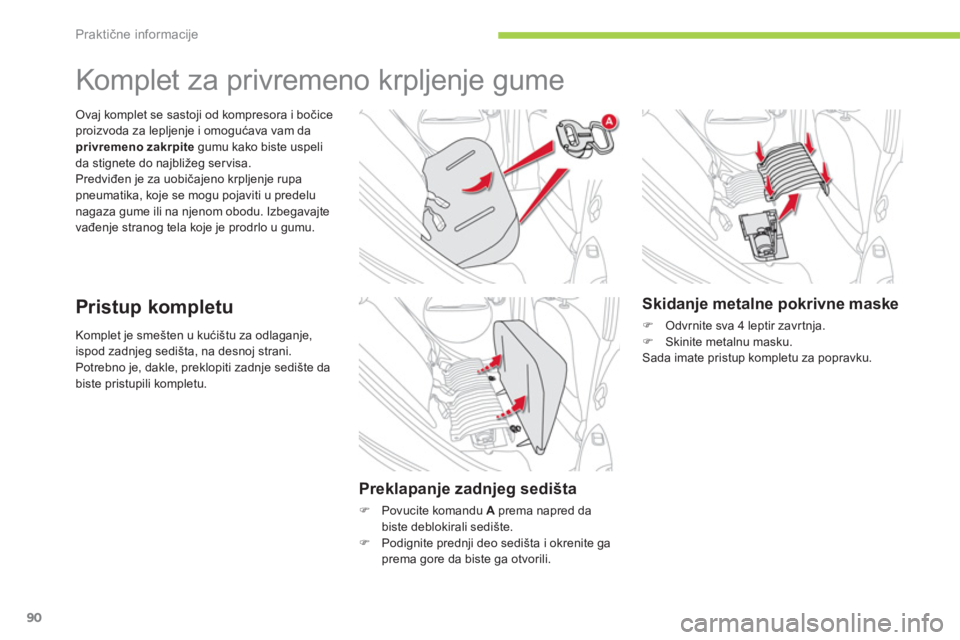

Komplet je smešten u kućištu za odlaganje,
ispod zadnjeg sedišta, na desnoj strani.
Potrebno je, dakle, preklopiti zadnje sedište dabiste pristupili kompletu.
Ovaj komplet se sastoji od kompresora i bočice proizvoda za lepljenje i omogućava vam da privremeno zakrpitegumu kako biste uspeli
da stignete do najbližeg servisa.
Predviđen je za uobičajeno krpljenje rupapneumatika, koje se mogu pojaviti u predelunagaza gume ili na njenom obodu. Izbegavajte
vađenje stranog tela koje je prodrlo u gumu.



















Komplet za privremeno krpljenje gume
Pristup kompletu


Preklapanje zadnjeg sedišta
)
Povucite komandu A
prema napred da biste deblokirali sedište.
)
Podignite prednji deo sedišta i okrenite ga
prema gore da biste ga otvorili.

Skidanje metalne pokrivne maske
)Odvrnite sva 4 leptir zavrtnja. )Skinite metalnu masku.
Sada imate pristup kompletu za popravku.

8
i
!
Praktične informacije
91

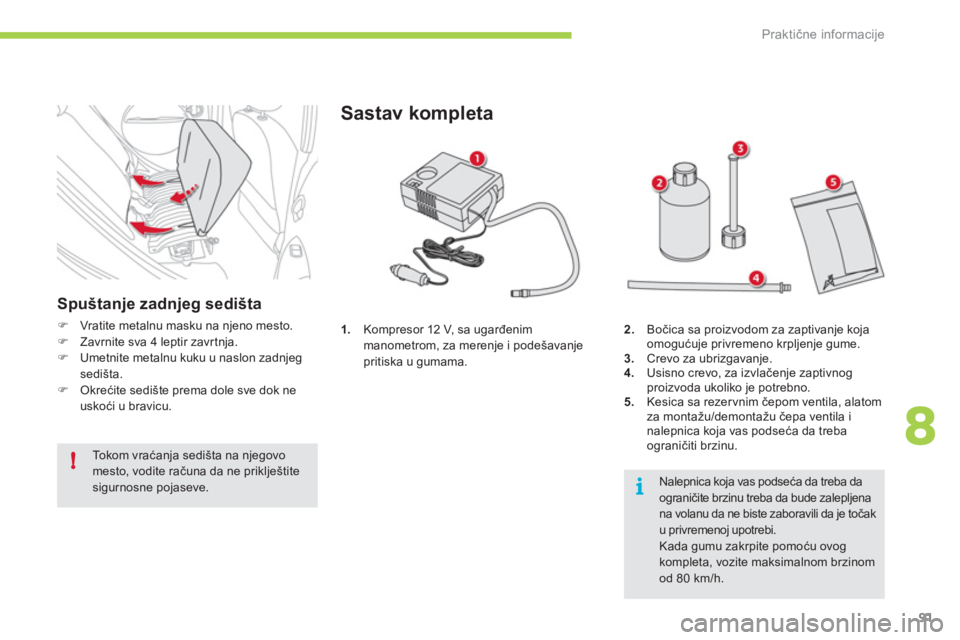

1.Kompresor 12 V, sa ugarđenim
manometrom, za merenje i podešavanje
pritiska u gumama.
Sastav kompleta
2.Bočica sa proizvodom za zaptivanje koja
omogućuje privremeno krpljenje gume. 3.Crevo za ubrizgavanje. 4.Usisno crevo, za izvlačenje zaptivnog proizvoda ukoliko je potrebno.
5.Kesica sa rezer vnim čepom ventila, alatom
za montažu/demontažu čepa ventila i
nalepnica koja vas podseća da treba
ograničiti brzinu.

Nalepnica koja vas podseća da treba da ograničite brzinu treba da bude zalepljenana volanu da ne biste zaboravili da je točaku privremenoj upotrebi.

Kada gumu zakrpite pomoću ovogkompleta, vozite maksimalnom brzinom od 80 km/h.


Spuštanje zadnjeg sedišta
)Vratite metalnu masku na njeno mesto.)Zavrnite sva 4 leptir zavrtnja.)Umetnite metalnu kuku u naslon zadnjegsedišta. )Okrećite sedište prema dole sve dok neuskoći u bravicu.

Tokom vraćanja sedišta na njegovo mesto, vodite računa da ne priklještite sigurnosne pojaseve.

!
i
Praktične informacije
92

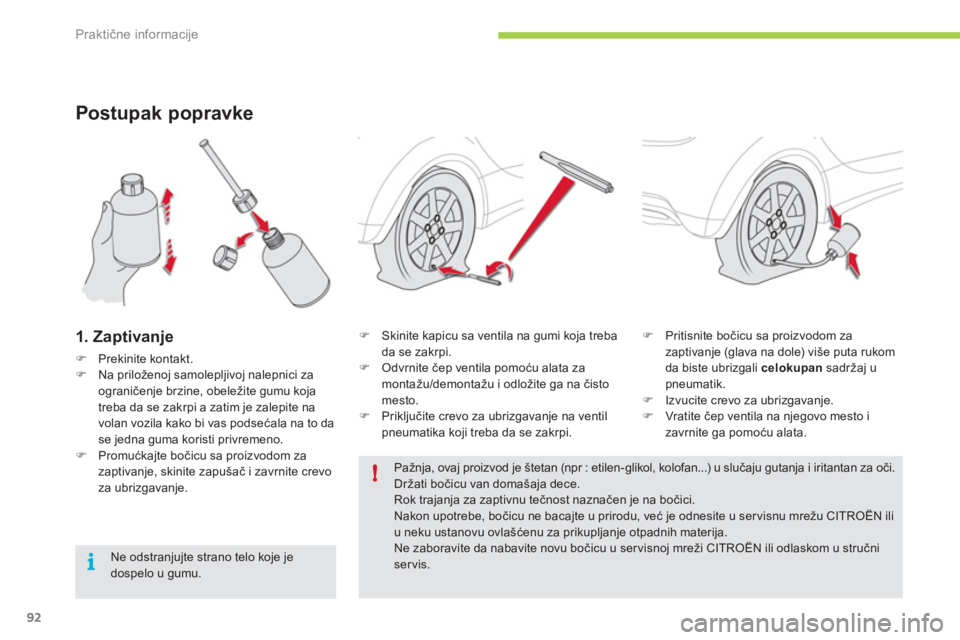

Postupak popravke
1. Z aptivanje
)Prekinite kontakt.)Na priloženoj samolepljivoj nalepnici za
ograničenje brzine, obeležite gumu koja
treba da se zakrpi a zatim je zalepite na
volan vozila kako bi vas podsećala na to da
se
jedna guma koristi privremeno.)Promućkajte bočicu sa proizvodom zazaptivanje, skinite zapu

8
!
i
Praktične informacije
93

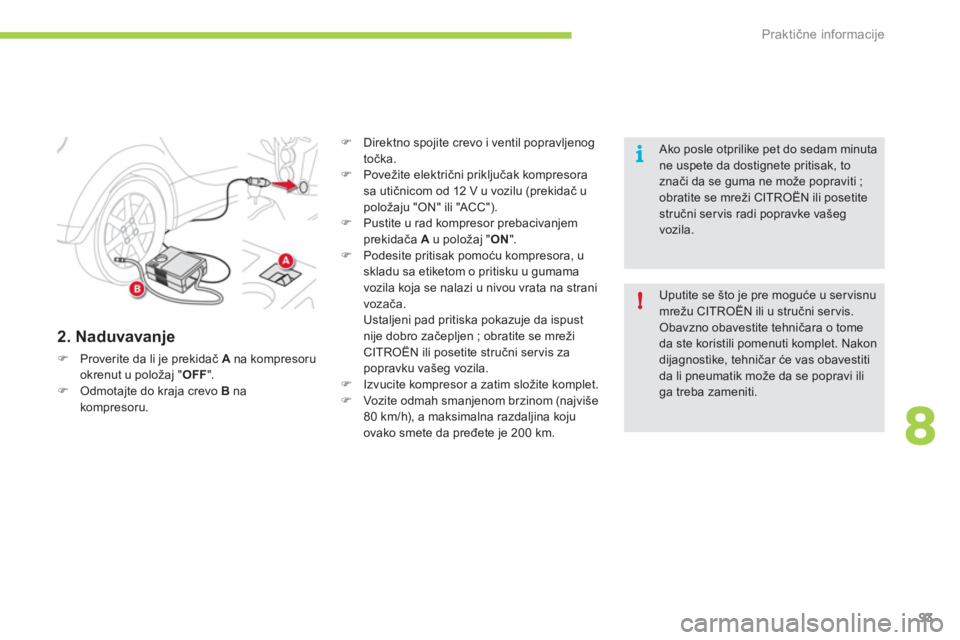

2. Naduvavanje
)Proverite da li je prekidač A
na kompresoru
okrenut u položaj "OFF
".)Odmotajte do kraja crevo Bna kompresoru.
)
Direktno spojite crevo i ventil popravljenog
t
očka.) Povežite električni priključak kompresora sa utičnicom od 12 V u vozilu (prekidač u
položaju "ON" ili "ACC"). ) Pustite u rad kompresor prebacivanjem
prekidača
Au položaj " ON
". )
Podesite pritisak pomoću kompresora, uskladu sa etiketom o pritisku u gumama
vozila koja se nalazi u nivou vrata na strani
vozača.
Ustaljeni pad pritiska pokazuje da ispust
ni
je dobro začepljen ; obratite se mre

i
Praktične informacije
94








Zamena točka



- Dizalica : omogućuje podizanje vozila.

- Kl
juč za skidanje točka : omogućuje odvrtanje zavr tnja za pritezanje točka.

- Poluga : omogućuje rasklapanje dizalice.
Ovaj alat se ne isporučuje uz vaše vozilo.

Parkiranje vozila

Zaustavite vozilo tako da ne ometatesaobraćaj : tlo za parkiranje trebalo bi biti, ako je moguće, ravno, stabilno i bez klizanja.
Zategnite parkirnu kočnicu, prekinite
kontakt i ubacite menjač u polo

8
Praktične informacije
95

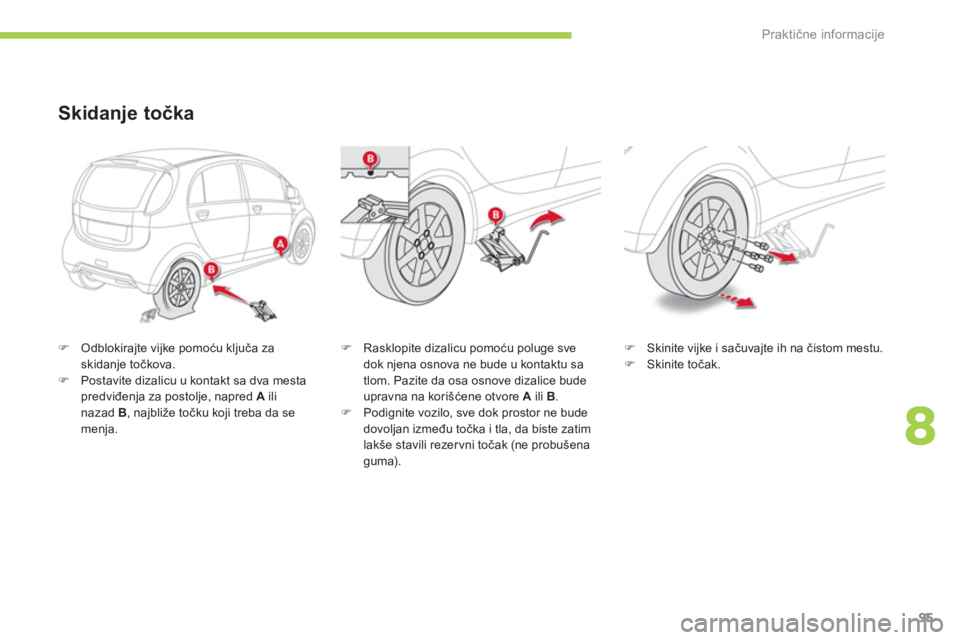

)Odblokirajte vijke pomoću ključa za skidanje točkova. )Postavite dizalicu u kontakt sa dva mesta predviđenja za postolje, napred A
ili nazad B
, najbliže točku koji treba da se menja.
Skidanje točka
)
Rasklopite dizalicu pomoću poluge sve
dok njena osnova ne bude u kontaktu sa
tlom. Pazite da osa osnove dizalice bude upravna na kori

i
Praktične informacije
96
Postavljanje točka
)Postavite točak na mesto na glavčinu. )Zavrnite vijke rukom do kraja. )Izvršite pretzatezanje vijaka pomoću ključaza skidanje točka.
)
Spustite vozilo na tlo.)
Sklopite dizalicu i vratite je na mesto.)Blokirajte vijake ključem za skidanje točka.



Nakon zamene točka

Proverite što je moguće pre zategnutostvijaka i pritisak u gumi rezervnog točkau mre

8
!
Praktične informacije
97








Zamena sijalice
1.Indikatori pravca(W21W - 21 W).2.Poziciona svetla (W5W - 5 W).3.Duga svetla(HB3 - 60 W).4.Oborena svetla(H11 - 55 W).

Farovi imaju staklo od polikarbonata, obloženo zaštitnim lakom :)nemojte da ih čistite suvom ili abrazivnom krpom, niti deterdžentom ili razređivačem,)
upotrebite sunđer i vodu sasapunicom, )
kada perete pod visokim pritiskom, nemojte da insistirate na farovima,svetlima i njihovoj okolini kako ne biste oštetili lak i hermetičnu zaptivku.
)
Ne dirajte sijalicu prstima, koristite krpu koja ne ostavlja dlačice.
Pre zamene sijalice, farovi treba da su uga

Praktične informacije
98

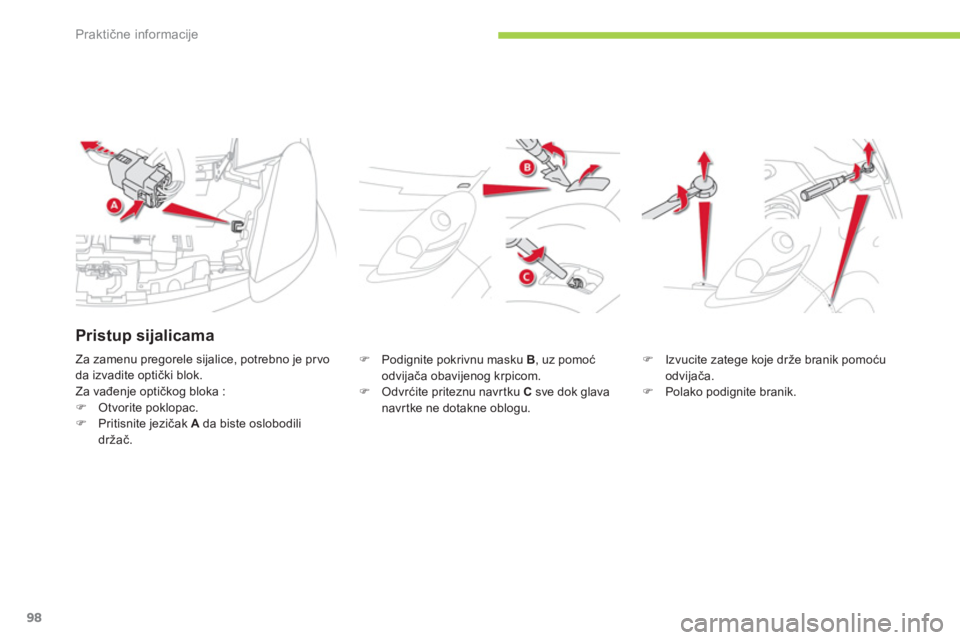

) Podignite pokrivnu masku B
, uz pomoćodvijača obavijenog krpicom. )
Odvrćite priteznu navr tku C
sve dok glava
navrtke ne dotakne oblogu.
)Izvucite zatege koje drže branik pomoću
odvijača. )Polako podignite branik. Za zamenu pre
gorele sijalice, potrebno je pr vo
da izvadite optički blok.
Za vađen
je optičkog bloka :)Otvorite poklopac. )Pritisnite jezičak A
da biste oslobodili
držač.
Pristup sijalicama
