CITROEN C-ZERO 2012 Kasutusjuhend (in Estonian)
Manufacturer: CITROEN, Model Year: 2012, Model line: C-ZERO, Model: CITROEN C-ZERO 2012Pages: 166, PDF Size: 9.25 MB

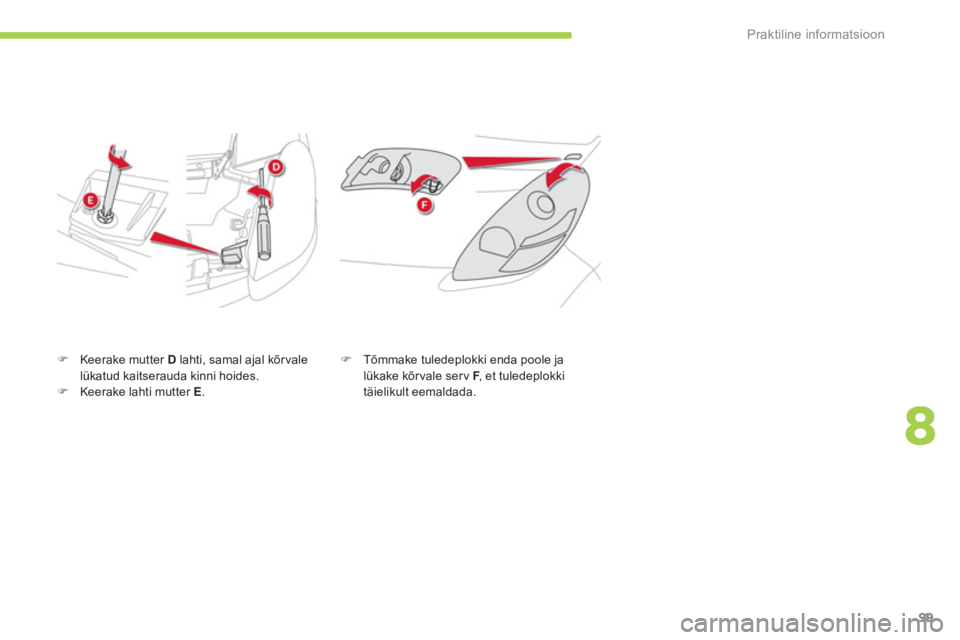

Page 101 of 166
8
Praktiline informatsioon
99
)
Keerake mutter D
lahti, samal ajal kõrvale
lükatud kaitserauda kinni hoides.
)
Keerake lahti mutter E
.
)
Tõmmake tuledeplokki enda poole ja
lükake kõr vale ser v F
, et tuledeplokki
täielikult eemaldada.

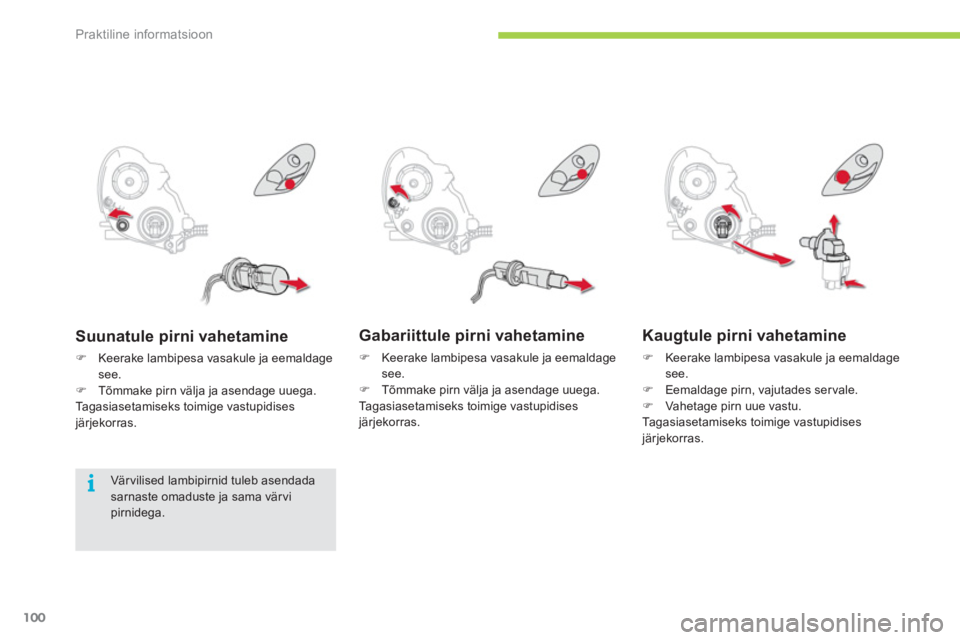

Page 102 of 166
i
Praktiline informatsioon
100
Gabariittule pirni vahetamine
)
Keerake lambipesa vasakule ja eemaldage
see.
)
Tõmmake pirn välja ja asendage uuega.
Tagasiasetamiseks toimige vastupidises
järjekorras.
Kaugtule pirni vahetamine
)
Keerake lambipesa vasakule ja eemaldage
see.
)
Eemaldage pirn, vajutades ser vale.
)
Vahetage pirn uue vastu.
Tagasiasetamiseks toimige vastupidises
järjekorras.
Suunatule pirni vahetamine
)
Keerake lambipesa vasakule ja eemaldage
see.
)
Tõmmake pirn välja ja asendage uuega.
Tagasiasetamiseks toimige vastupidises
järjekorras.
Vär vilised lambipirnid tuleb asendada
sarnaste omaduste ja sama värvi
pirnidega.
Page 103 of 166
8
Praktiline informatsioon
101
Lähitule pirni vahetamine
)
Keerake lambipesa vasakule ja eemaldage
see.
)
Eemaldage pirn, vajutades ser vale.
)
Vahetage pirn uue vastu.
Tagasiasetamiseks toimige vastupidises
järjekorras.
Udutulede/päevatulede pirni
vahetamine
)
Juurdepääsu lihtsustamiseks pöörake
rattad maksimaalselt kõrvale.
)
Eemaldage klambrid, hoides samal ajal
lambipesade katet kinni.
)
Lükake kate kõrvale.
)
Keerake lambipesa (udutuledel A
,
päevatuledel B
) vasakule ja eemaldage
see.
)
Tõmmake pirn välja ja asendage uuega.
Tagasiasetamiseks toimige vastupidises
järjekorras.

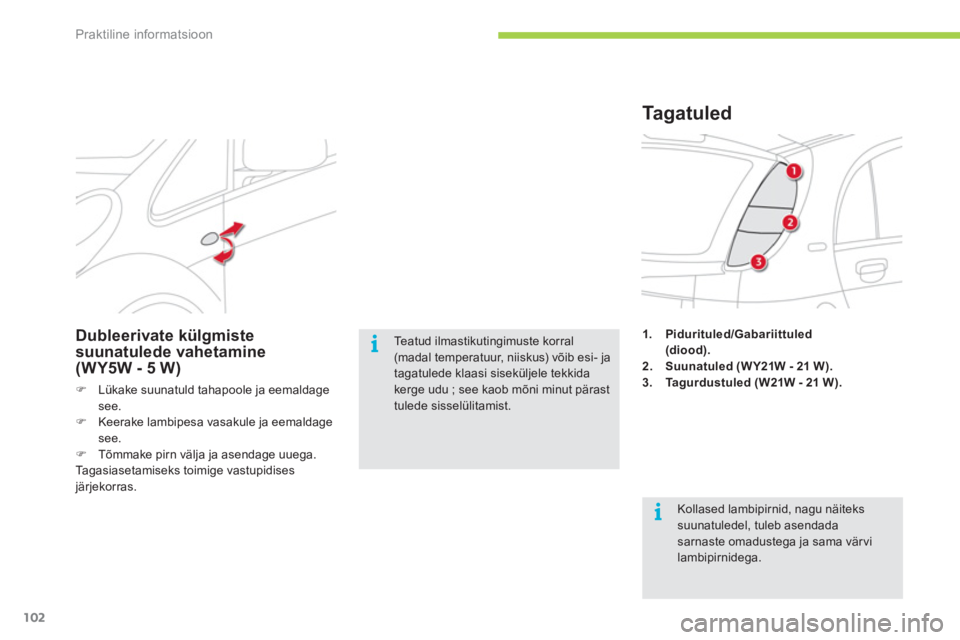

Page 104 of 166
i
i
Praktiline informatsioon
102
1.
Pidurituled/Gabariittuled
(diood).
2.
Suunatuled (W Y21W - 21 W).
3.
Tagurdustuled (W21W - 21 W).
Ta g a t u l e d
Kollased lambipirnid, nagu näiteks
suunatuledel, tuleb asendada
sarnaste omadustega ja sama värvi
lambipirnidega. Teatud ilmastikutingimuste korral
(madal temperatuur, niiskus) võib esi- ja
tagatulede klaasi siseküljele tekkida
kerge udu ; see kaob mõni minut pärast
tulede sisselülitamist.
Dubleerivate külgmiste
suunatulede vahetamine
(WY5W - 5 W)
)
Lükake suunatuld tahapoole ja eemaldage
see.
)
Keerake lambipesa vasakule ja eemaldage
see.
)
Tõmmake pirn välja ja asendage uuega.
Tagasiasetamiseks toimige vastupidises
järjekorras.

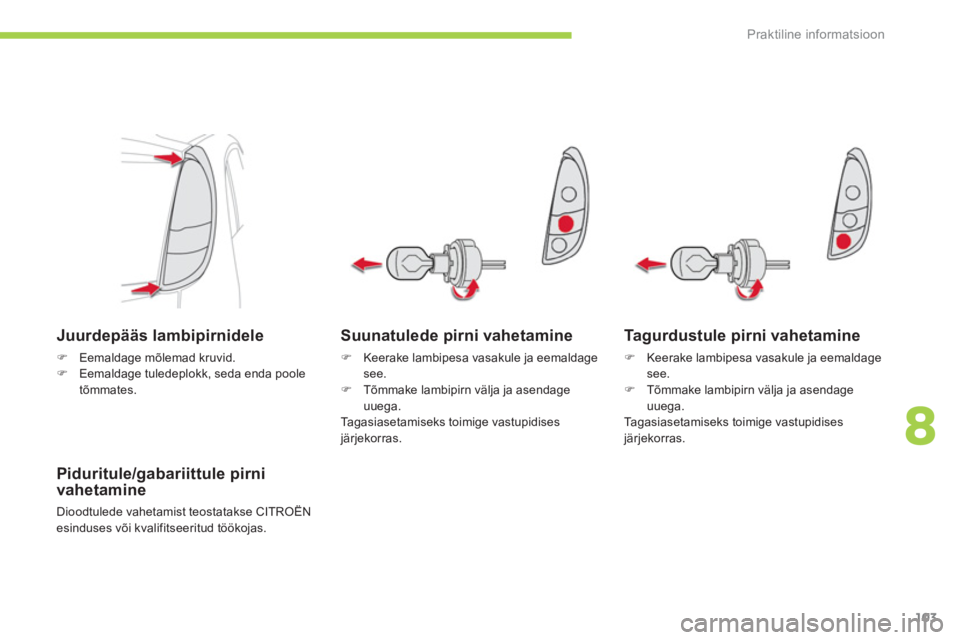

Page 105 of 166
8
Praktiline informatsioon
103
Suunatulede pirni vahetamine
)
Keerake lambipesa vasakule ja eemaldage
see.
)
Tõmmake lambipirn välja ja asendage
uuega.
Tagasiasetamiseks toimige vastupidises
järjekorras.
Juurdepääs lambipirnidele
)
Eemaldage mõlemad kruvid.
)
Eemaldage tuledeplokk, seda enda poole
tõmmates.
Piduritule/gabariittule pirni
vahetamine
Dioodtulede vahetamist teostatakse CITROËN
esinduses või kvalifitseeritud töökojas.
Tagurdustule pirni vahetamine
)
Keerake lambipesa vasakule ja eemaldage
see.
)
Tõmmake lambipirn välja ja asendage
uuega.
Tagasiasetamiseks toimige vastupidises
järjekorras.

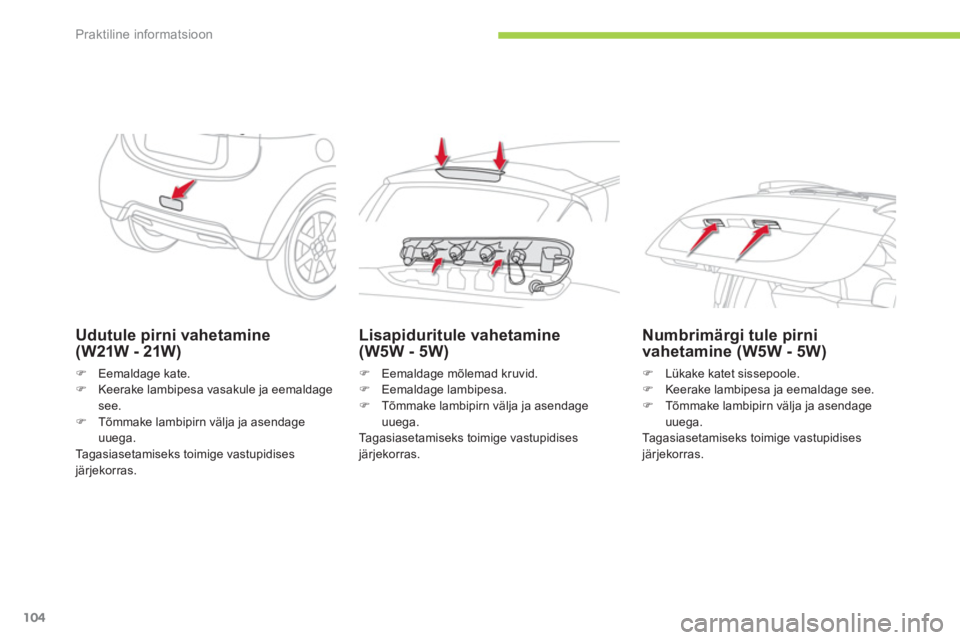

Page 106 of 166
Praktiline informatsioon
104
Udutule pirni vahetamine
(W21W - 21W)
)
Eemaldage kate.
)
Keerake lambipesa vasakule ja eemaldage
see.
)
Tõmmake lambipirn välja ja asendage
uuega.
Tagasiasetamiseks toimige vastupidises
järjekorras.
Lisapiduritule vahetamine
(W5W - 5W)
)
Eemaldage mõlemad kruvid.
)
Eemaldage lambipesa.
)
Tõmmake lambipirn välja ja asendage
uuega.
Tagasiasetamiseks toimige vastupidises
järjekorras.
Numbrimärgi tule pirni
vahetamine (W5W - 5W)
)
Lükake katet sissepoole.
)
Keerake lambipesa ja eemaldage see.
)
Tõmmake lambipirn välja ja asendage
uuega.
Tagasiasetamiseks toimige vastupidises
järjekorras.

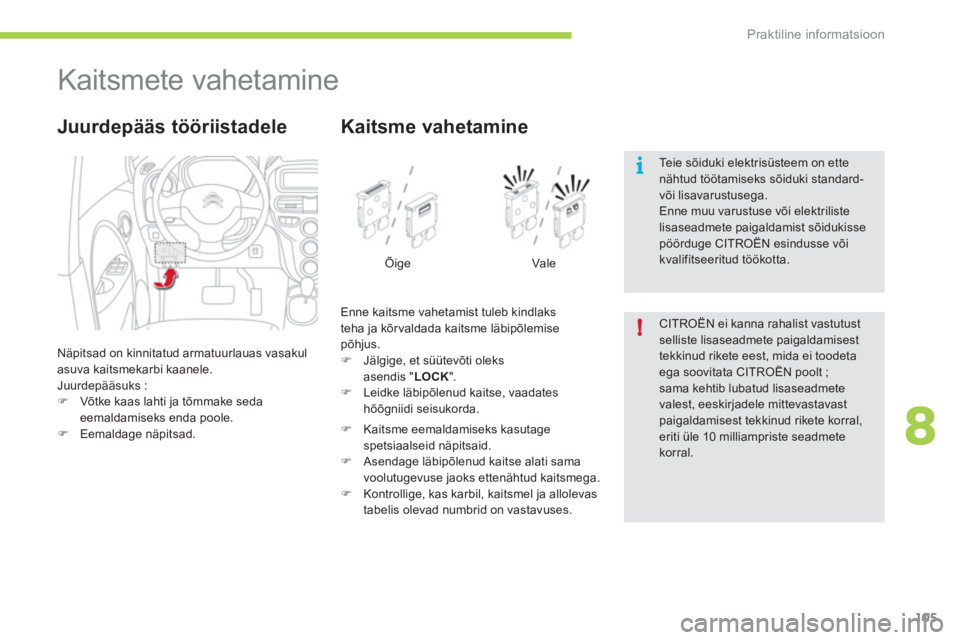

Page 107 of 166
8
i
!
Praktiline informatsioon
105
Kaitsmete vahetamine
Näpitsad on kinnitatud armatuurlauas vasakul
asuva kaitsmekarbi kaanele.
Juurdepääsuks :
)
Võtke kaas lahti ja tõmmake seda
eemaldamiseks enda poole.
)
Eemaldage näpitsad.
Juurdepääs tööriistadele
Enne kaitsme vahetamist tuleb kindlaks
teha ja kõrvaldada kaitsme läbipõlemise
põhjus.
)
Jälgige, et süütevõti oleks
asendis " LOCK
".
)
Leidke läbipõlenud kaitse, vaadates
hõõgniidi seisukorda.
Kaitsme vahetamine
Õige Vale
)
Kaitsme eemaldamiseks kasutage
spetsiaalseid näpitsaid.
)
Asendage läbipõlenud kaitse alati sama
voolutugevuse jaoks ettenähtud kaitsmega.
)
Kontrollige, kas karbil, kaitsmel ja allolevas
tabelis olevad numbrid on vastavuses. CITROËN ei kanna rahalist vastutust
selliste lisaseadmete paigaldamisest
tekkinud rikete eest, mida ei toodeta
ega soovitata CITROËN poolt ;
sama kehtib lubatud lisaseadmete
valest, eeskirjadele mittevastavast
paigaldamisest tekkinud rikete korral,
eriti üle 10 milliampriste seadmete
korral. Teie sõiduki elektrisüsteem on ette
nähtud töötamiseks sõiduki standard-
või lisavarustusega.
Enne muu varustuse või elektriliste
lisaseadmete paigaldamist sõidukisse
pöörduge CITROËN esindusse või
kvalifitseeritud töökotta.
Page 108 of 166
Praktiline informatsioon
106
Armatuurlaua kaitsmed
Kaitsmekarp asub armatuurlaua allosas
(vasakul).
Kaitsme N°
Voolutugevus
Kaitstav vooluring
1
7,5 A
Esimene ja tagumine vasak gabariittuli.
2
15 A
Lisaseadmete pistikupesa.
3
-
Vaba.
4
7,5 A
Starter.
5
20 A
Audiosüsteem.
6
-
Vaba.
7
7,5 A
Pardavarustus, esimene ja tagumine parem gabariittuli.
8
7,5 A
Elektrilised küljepeeglid.
9
7,5 A
Kontrollija.
10
7,5 A
Kliimaseade.
11
10 A
Tagumine udutuli.
12
15 A
Uste lukustus.
13
10 A
Laetuli.

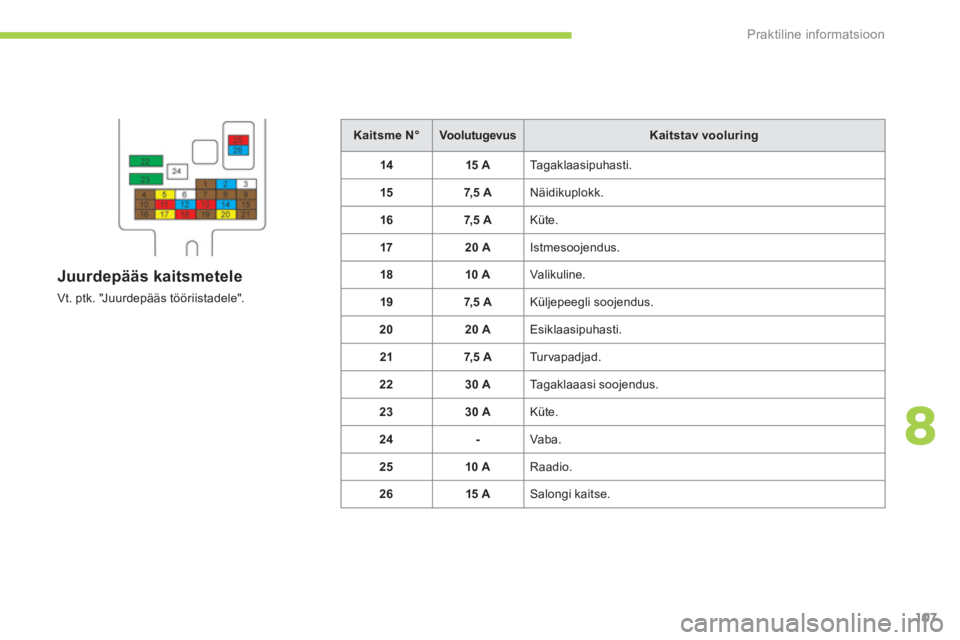

Page 109 of 166
8
Praktiline informatsioon
107
Kaitsme N°
Voolutugevus
Kaitstav vooluring
14
15 A
Ta g a k l a a s i p u h a s t i .
15
7, 5 A
Näidikuplokk.
16
7, 5 A
Küte.
17
20 A
Istmesoojendus.
18
10 A
Valikuline.
19
7,5 A
Küljepeegli soojendus.
20
20 A
Esiklaasipuhasti.
21
7,5 A
Tu r v a p a d j a d .
22
30 A
Tagaklaaasi soojendus.
23
30 A
Küte.
24
-
Vaba.
25
10 A
Raadio.
26
15 A
Salongi kaitse.
Juurdepääs kaitsmetele
Vt. ptk. "Juurdepääs tööriistadele".

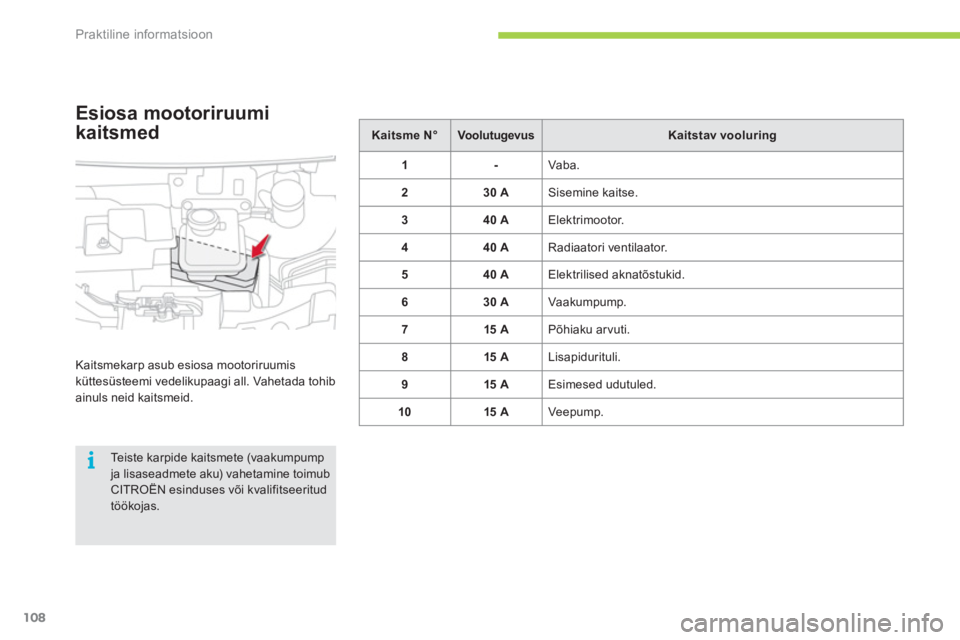

Page 110 of 166
i
Praktiline informatsioon
108
Kaitsme N°
Voolutugevus
Kaitstav vooluring
1
-
Vaba.
2
30 A
Sisemine kaitse.
3
40 A
Elektrimootor.
4
40 A
Radiaatori ventilaator.
5
40 A
Elektrilised aknatõstukid.
6
30 A
Vaakumpump.
7
15 A
Põhiaku arvuti.
8
15 A
Lisapidurituli.
9
15 A
Esimesed udutuled.
10
15 A
Veepump.
Esiosa mootoriruumi
kaitsmed
Kaitsmekarp asub esiosa mootoriruumis
küttesüsteemi vedelikupaagi all. Vahetada tohib
ainuls neid kaitsmeid.
Teiste karpide kaitsmete (vaakumpump
ja lisaseadmete aku) vahetamine toimub
CITROËN esinduses või kvalifitseeritud
töökojas.
