Informations pratiques
99

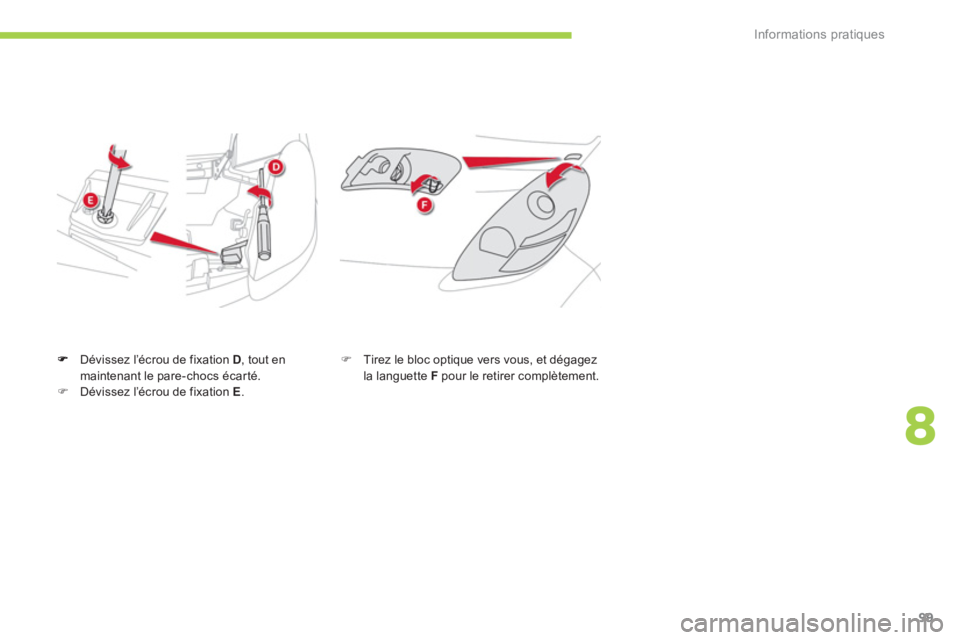

Dévissez l’écrou de fixation D , tout enmaintenant le pare-chocs écarté. )Dévissez l’écrou de fixation E.
)
Tirez le bloc optique vers vous, et dégagezla languette Fpour le retirer complètement.

i
Informations pratiques
100

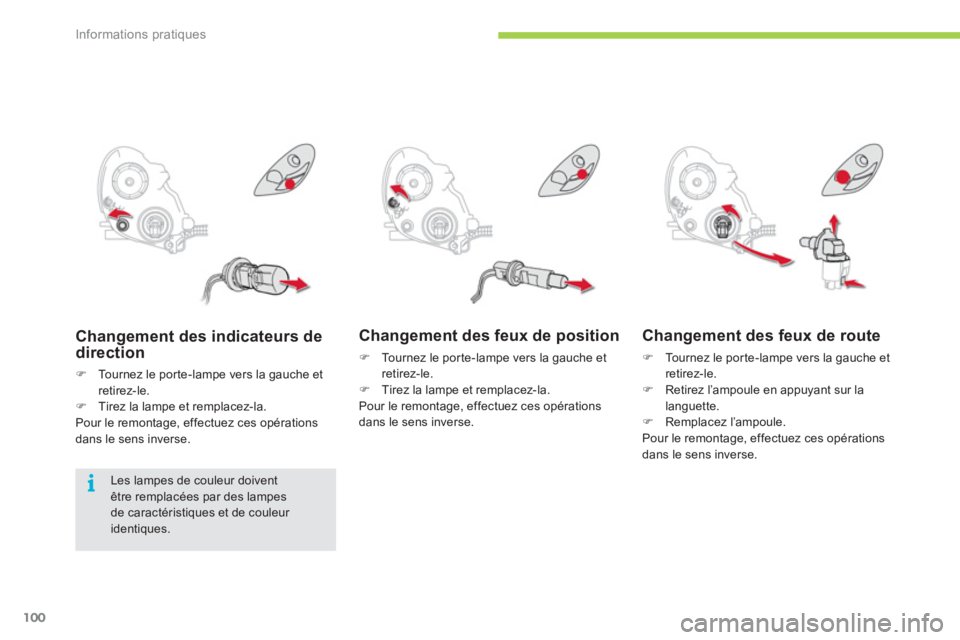

Changement des feux de position
)
Tournez le por te-lampe vers la gauche et
retirez-le.) Tirez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations dans le sens inverse.


Changement des feux de route
)Tournez le por te-lampe vers la gauche etretirez-le. )Retirez l’ampoule en appuyant sur lalanguette. )Remplacez l’ampoule.
Pour le remontage, effectuez ces opérationsdans le sens inverse.
Changement des indicateurs de
direction
)Tournez le porte-lampe vers la gauche et retirez-le. )Tirez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérationsdans le sens inverse.
Les lampes de couleur doiventêtre remplacées par des lampes de caractéristiques et de couleur identiques.

8
Informations pratiques
101
Changement des feux decroisement
)Tournez le por te-lampe vers la gauche et retirez-le. )Retirez l’ampoule en appuyant sur la languette. )Remplacez l’ampoule.
Pour le remontage, effectuez ces opérationsdans le sens inverse.


Changement des projecteurs antibrouillard / Feux diurnes
)
Braquez vos roues au maximum, pour faciliter l’accès. )
Retirez les clips maintenant le couvercle de protection des porte-lampes.)
Ecartez le couvercle.
)
Tournez le por te-lampe ( Apour les
antibrouillard, B pour les feux diurnes) vers
la gauche et retirez-le.) Retirez l’ampoule et remplacez-la.
Pour le remontage, effectuez ces opérations dans le sens inverse.

i
i
Informations pratiques
102

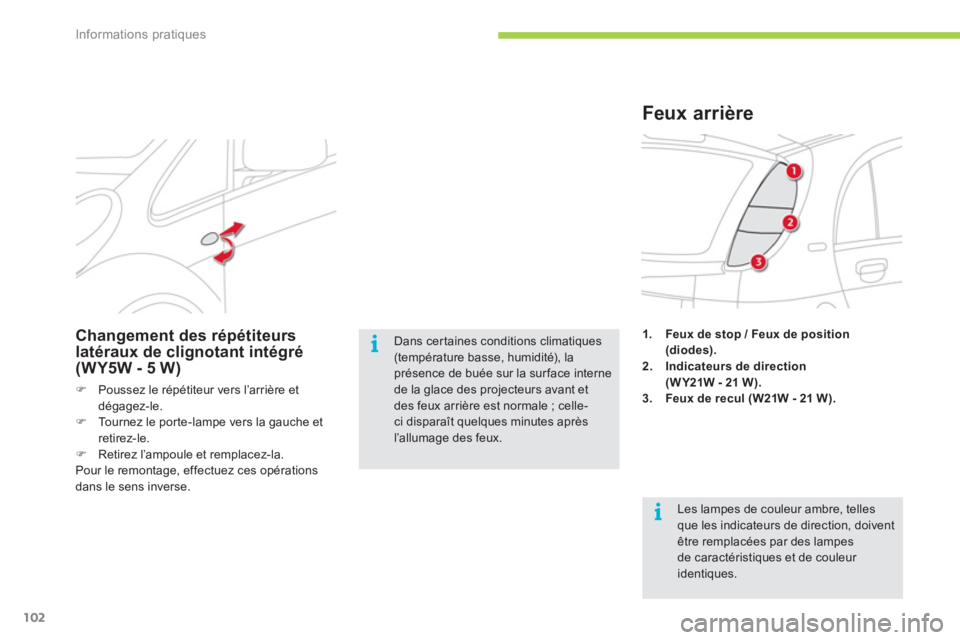

1.Feux de stop / Feux de position(diodes).2.Indicateurs de direction(W Y21W - 21 W).3.Feux de recul (W21W - 21 W).
Feux arrière
Les lampes de couleur ambre, telles que les indicateurs de direction, doivent être remplacées par des lampes de caractéristiques et de couleur identiques.
Dans cer taines conditions climatiques (température basse, humidité), laprésence de buée sur la surface interne de la glace des projecteurs avant etdes feux arrière est normale ; celle-ci disparaît quelques minutes aprèsl’allumage des feux.

Changement des répétiteurs latéraux de clignotant intégré(WY5W - 5 W)
)Poussez le répétiteur vers l’arrière et
dégagez-le.)Tournez le porte-lampe vers la gauche et retirez-le. )Retirez l’ampoule et remplacez-la.
Pour le remontage, effectuez ces opérationsdans le sens inverse.

8
Informations pratiques
103

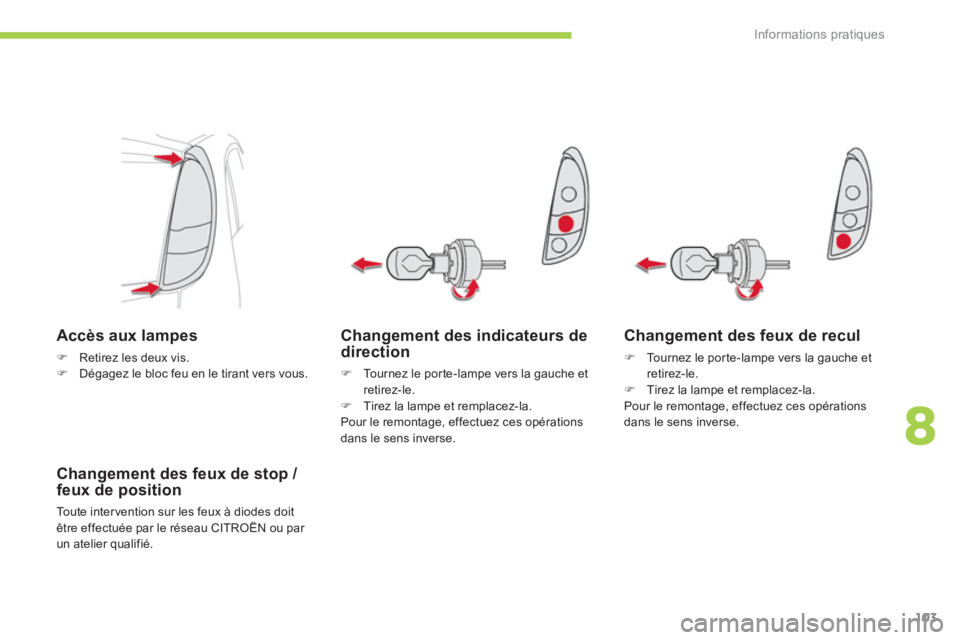

Changement des indicateurs dedirection
) Tournez le por te-lampe vers la gauche et retirez-le. )
Tirez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations dans le sens inverse.
Accès aux lampes
)Retirez les deux vis.)Dégagez le bloc feu en le tirant vers vous.
Changement des feux de stop / feux de position
Toute intervention sur les feux à diodes doitêtre effectuée par le réseau CITROËN ou par
un atelier quali
fié.


Changement des feux de recul
)
Tournez le por te-lampe vers la gauche et
retirez-le.) Tirez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations dans le sens inverse.

Informations pratiques
104

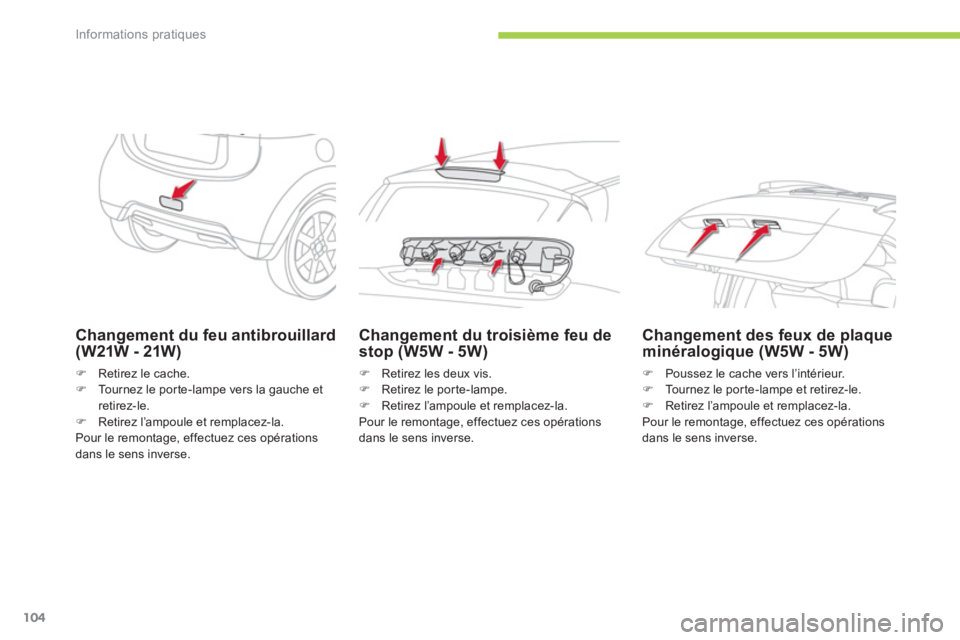

Changement du feu antibrouillard (W21W - 21W)
)Retirez le cache. )Tournez le por te-lampe vers la gauche et retirez-le. )Retirez l’ampoule et remplacez-la.
Pour le remonta
ge, effectuez ces opérationsdans le sens inverse.


Changement du troisième feu de
stop (W5W - 5W)
) Retirez les deux vis. )
Retirez le porte-lampe.)
Retirez l’ampoule et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.


Changement des feux de plaqueminéralogique (W5W - 5W)
)Poussez le cache vers l’intérieur. )Tournez le porte-lampe et retirez-le.)Retirez l’ampoule et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.

8
i
!
Informations pratiques
105











Changement d’un fusible

La pince d’extraction est fixée au dos ducouvercle de la boîte à fusibles de la planche
de bord (côté gauche).
Pour y accéder : )Déclippez le couvercle et retirez-lecomplètement en le tirant vers vous. )Retirez la pince.



Accès aux outillages

Avant de remplacer un fusible, il est nécessaire
de connaître la cause de la panne et d’yremédier. ) Vér ifiez que le contacteur est en position« LOCK».)
Repérez le fusible défectueux en regardant l’état de son filament.
Remplacement d’un fusible

Bon Mauvais
)
Utilisez la pince spéciale pour extraire lefusible de son logement. )
Remplacez toujours le fusible défectueux par un fusible d’intensité équivalente.)
Vér ifiez la correspondance entre le numérogravé sur la boîte, l’intensité gravée sur le
dessus et les tableaux ci-après.

CITROËN décline toute responsabilité pour les frais occasionnés par laremise en état de votre véhicule oules dysfonctionnements résultant del’installation d’accessoires auxiliaires non fournis, non recommandés par CITROËN et non installés selon ses prescriptions, en par ticulier lorsquela consommation de l’ensemble desappareils supplémentaires branchés dépasse 10 milliampères.

Le circuit électrique de votre véhicule est conçu pour fonctionner avec leséquipements de série ou optionnels.
Avant d’installer d’autres équipements ou accessoires électriques sur votrevéhicule, consultez le réseau CITROËN ou un atelier qualifié.

Informations pratiques
106
Fusibles dans la planche de
bord
La boîte à fusibles est placée dans la par tie
inférieure de la planche de bord (côté gauche).
Fusible N°IntensitéFonctions
17,5 A Feux de position avant et arrière gauche.
215 A
Prise accessoires.
3-
Non utilisé.
47,5 A
Démarreur.
520
A Système audio.
6
- Non utilisé.
7
7,5 A Equipements de bord, feux de position avant et arrière droit.
87,5 A
Rétroviseurs extérieurs électriques.
97,5 A
Superviseur.
107,5 A
Air conditionné.
1110 A
Feu antibrouillard arrière.
1215 A Verrouillage des portes.
13 10 A
Pl
afonnier.

8
Informations pratiques
107
Fusible N°IntensitéFonctions
14 15 A
E
ssuie-vitre arrière.
157, 5 A
Combiné.
167, 5 A Chauffage.
1720 A Siège chauffant.
18 10 A Option.
1
97, 5 A Dégivrage des rétroviseurs extérieurs.
2020 A
Essuie-vitre avant.
217, 5 A Airbags.
2230 A
Dégivrage arrière.
23
30 A Chauffage.
2
4- Non utilisé.
2510 A Radio.
2
615 A
Fusible habitacle.


Accès aux fusibles

Voir le paragraphe «Accès aux outillages».

i
Informations pratiques
108
Fusible N°IntensitéFonctions
1- Non utilisé.
230 A
Fusible interne.
340 A
Moteur électrique.
440 A
Ventilateur de radiateur.
5
40 A Lève-vitres électriques.
6
30 A
Pompe à vide.
715 A Calculateur de la batterie principale.
815 A
Tr o i s i è m e feu de stop.
915 A
Projecteurs antibrouillard avant.
1015 A
Pompe à eau.

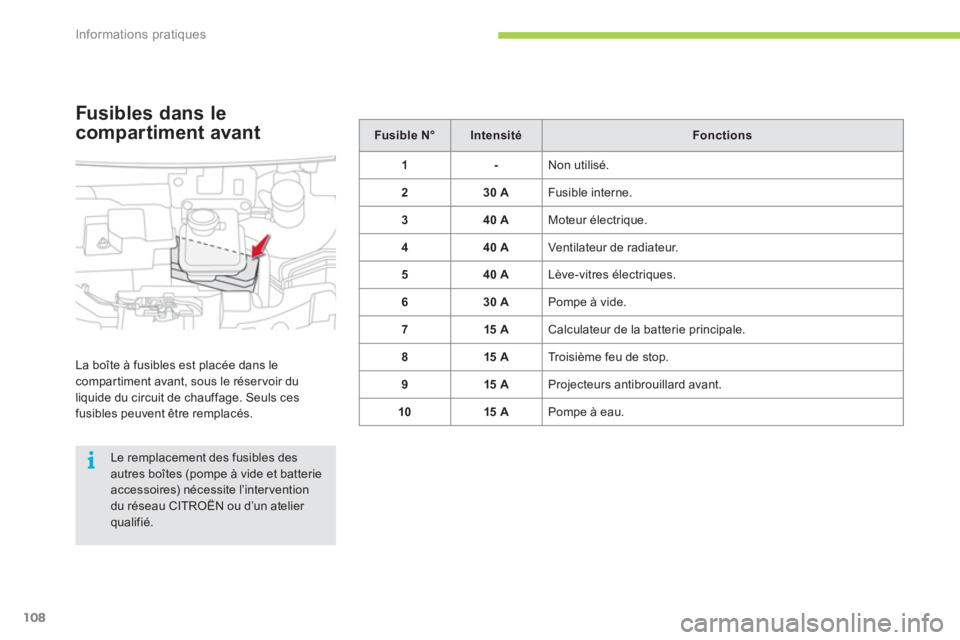

Fusibles dans le
compartiment avant
La boîte à fusibles est placée dans lecompar timent avant, sous le réser voir du
liquide du circuit de chauffage. Seuls cesfusibles peuvent être remplacés.

Le remplacement des fusibles des autres boîtes (pompe à vide et batterie accessoires) nécessite l’inter vention du réseau CITROËN ou d’un atelier qualifié.
