CITROEN C-ZERO 2012 Upute Za Rukovanje (in Croatian)
Manufacturer: CITROEN, Model Year: 2012, Model line: C-ZERO, Model: CITROEN C-ZERO 2012Pages: 166, PDF Size: 9.35 MB

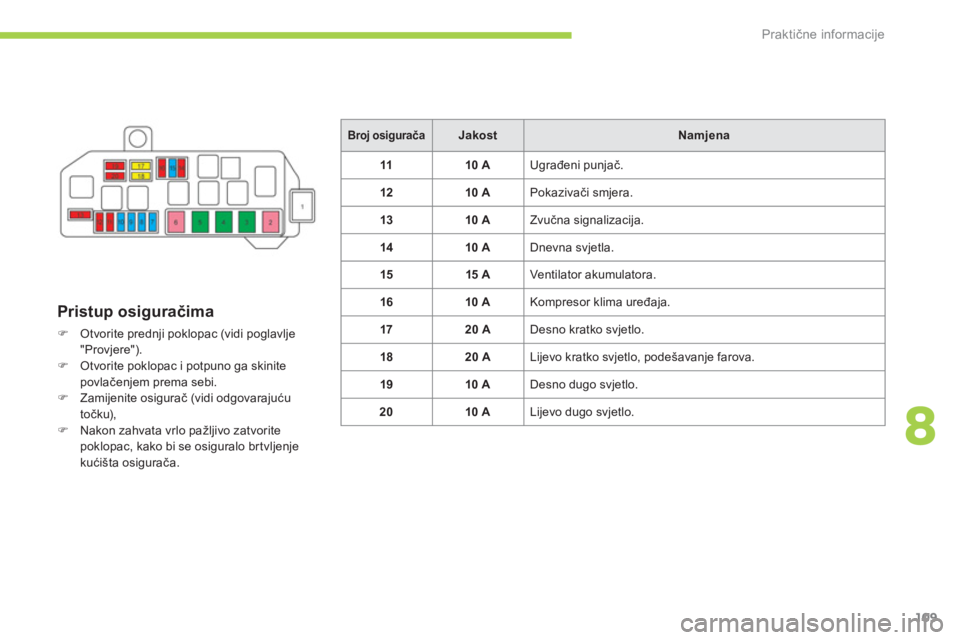

Page 111 of 166
8
Praktične informacije
109
Pristup osiguračima
)
Otvorite prednji poklopac (vidi poglavlje
"Provjere").
)
Otvorite poklopac i potpuno ga skinite
povlačenjem prema sebi.
)
Zamijenite osigurač (vidi odgovarajuću
točku),
)
Nakon zahvata vrlo pažljivo zatvorite
poklopac, kako bi se osiguralo brtvljenje
kućišta osigurača.
Broj osigurača
Jakost
Namjena
11
10 A
Ugrađeni punjač.
12
10 A
Pokazivači smjera.
13
10 A
Zvučna signalizacija.
14
10 A
Dnevna svjetla.
15
15 A
Ventilator akumulatora.
16
10 A
Kompresor klima uređaja.
17
20 A
Desno kratko svjetlo.
18
20 A
Lijevo kratko svjetlo, podešavanje farova.
19
10 A
Desno dugo svjetlo.
20
10 A
Lijevo dugo svjetlo.

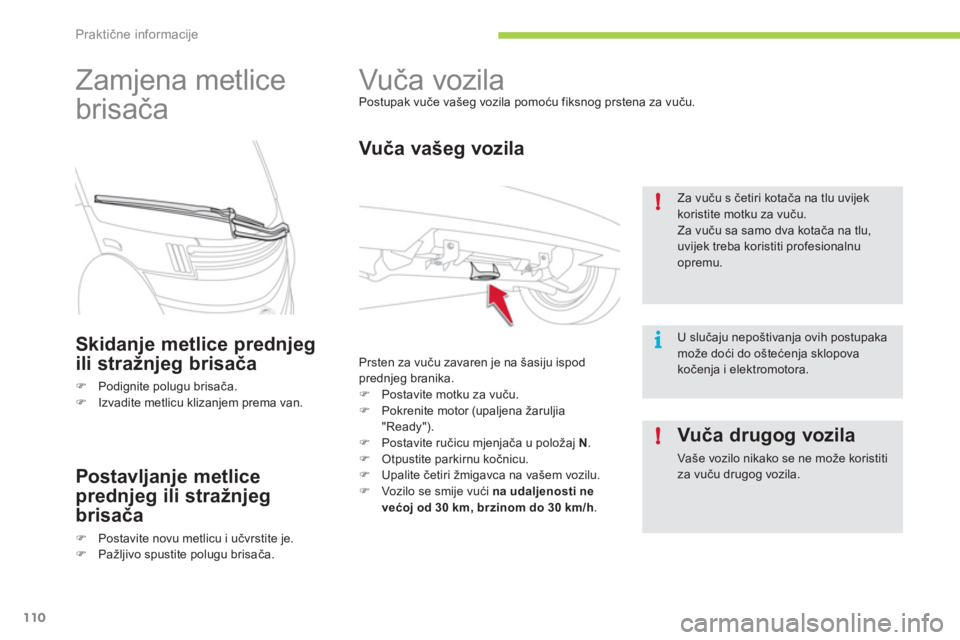

Page 112 of 166
i !
!
Praktične informacije
110
Vuča vozila
Postupak vuče vašeg vozila pomoću fiksnog prstena za vuču.
Vuča vašeg vozila
Prsten za vuču zavaren je na šasiju ispod
prednjeg branika.
)
Postavite motku za vuču.
)
Pokrenite motor (upaljena žaruljia
"Ready").
)
Postavite ručicu mjenjača u položaj N
.
)
Otpustite parkirnu kočnicu.
)
Upalite četiri žmigavca na vašem vozilu.
)
Vozilo se smije vući na udaljenosti ne
većoj od 30 km, brzinom do 30 km/h
.
Za vuču s četiri kotača na tlu uvijek
koristite motku za vuču.
Za vuču sa samo dva kotača na tlu,
uvijek treba koristiti profesionalnu
opremu.
U slučaju nepoštivanja ovih postupaka
može doći do oštećenja sklopova
kočenja i elektromotora.
Zamjena metlice
brisača
Skidanje metlice prednjeg
ili stražnjeg brisača
)
Podignite polugu brisača.
)
Izvadite metlicu klizanjem prema van.
Postavljanje metlice
prednjeg ili stražnjeg
brisača
)
Postavite novu metlicu i učvrstite je.
)
Pažljivo spustite polugu brisača.
Vuča drugog vozila
Vaše vozilo nikako se ne može koristiti
za vuču drugog vozila.

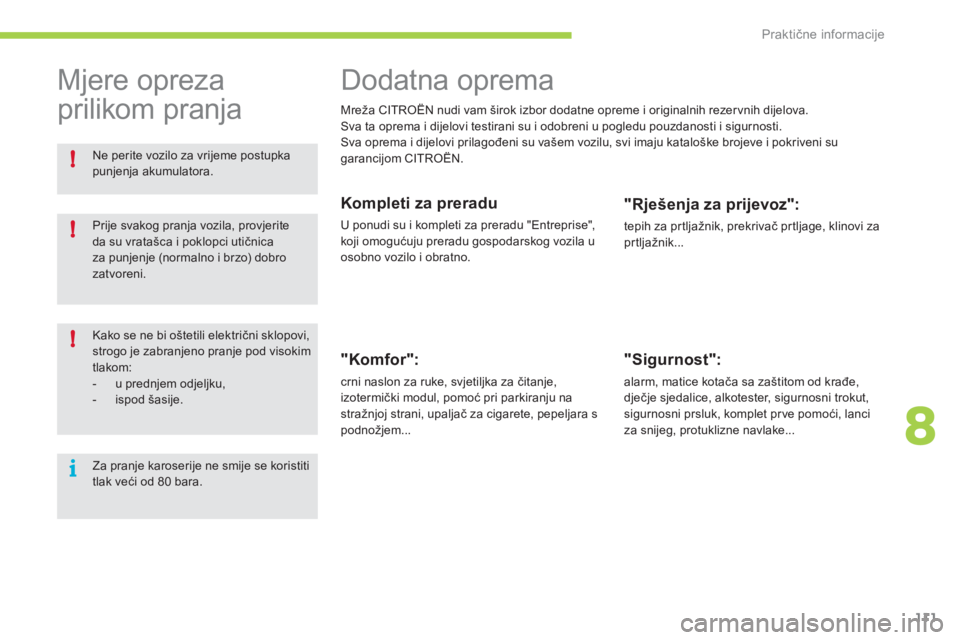

Page 113 of 166
8
i !
!
!
Praktične informacije
111
Dodatna oprema
Mreža CITROËN nudi vam širok izbor dodatne opreme i originalnih rezer vnih dijelova.
Sva ta oprema i dijelovi testirani su i odobreni u pogledu pouzdanosti i sigurnosti.
Sva oprema i dijelovi prilagođeni su vašem vozilu, svi imaju kataloške brojeve i pokriveni su
garancijom CITROËN.
Kompleti za preradu
U ponudi su i kompleti za preradu "Entreprise",
koji omogućuju preradu gospodarskog vozila u
osobno vozilo i obratno.
"Komfor":
crni naslon za ruke, svjetiljka za čitanje,
izotermički modul, pomoć pri parkiranju na
stražnjoj strani, upaljač za cigarete, pepeljara s
podnožjem...
"Rješenja za prijevoz":
tepih za prtljažnik, prekrivač pr tljage, klinovi za
pr tljažnik...
"Sigurnost":
alarm, matice kotača sa zaštitom od krađe,
dječje sjedalice, alkotester, sigurnosni trokut,
sigurnosni prsluk, komplet pr ve pomoći, lanci
za snijeg, protuklizne navlake...
Mjere opreza
prilikom pranja
Kako se ne bi oštetili električni sklopovi,
strogo je zabranjeno pranje pod visokim
tlakom:
- u prednjem odjeljku,
- ispod šasije.
Za pranje karoserije ne smije se koristiti
tlak veći od 80 bara. Prije svakog pranja vozila, provjerite
da su vratašca i poklopci utičnica
za punjenje (normalno i brzo) dobro
zatvoreni.
Ne perite vozilo za vrijeme postupka
punjenja akumulatora.

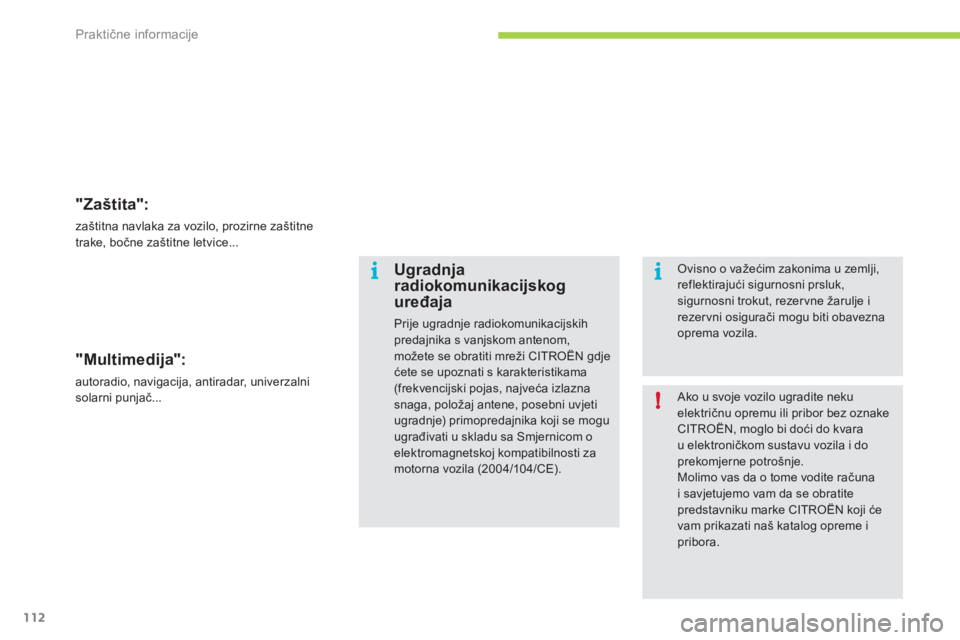

Page 114 of 166
i
!i
Praktične informacije
112
"Zaštita":
zaštitna navlaka za vozilo, prozirne zaštitne
trake, bočne zaštitne letvice...
"Multimedija":
autoradio, navigacija, antiradar, univerzalni
solarni punjač...
Ako u svoje vozilo ugradite neku
električnu opremu ili pribor bez oznake
CITROËN, moglo bi doći do kvara
u elektroničkom sustavu vozila i do
prekomjerne potrošnje.
Molimo vas da o tome vodite računa
i savjetujemo vam da se obratite
predstavniku marke CITROËN koji će
vam prikazati naš katalog opreme i
pribora.
Ugradnja
radiokomunikacijskog
uređaja
Prije ugradnje radiokomunikacijskih
predajnika s vanjskom antenom,
možete se obratiti mreži CITROËN gdje
ćete se upoznati s karakteristikama
(frekvencijski pojas, najveća izlazna
snaga, položaj antene, posebni uvjeti
ugradnje) primopredajnika koji se mogu
ugrađivati u skladu sa Smjernicom o
elektromagnetskoj kompatibilnosti za
motorna vozila (2004/104/CE).
Ovisno o važećim zakonima u zemlji,
reflektirajući sigurnosni prsluk,
sigurnosni trokut, rezervne žarulje i
rezervni osigurači mogu biti obavezna
oprema vozila.

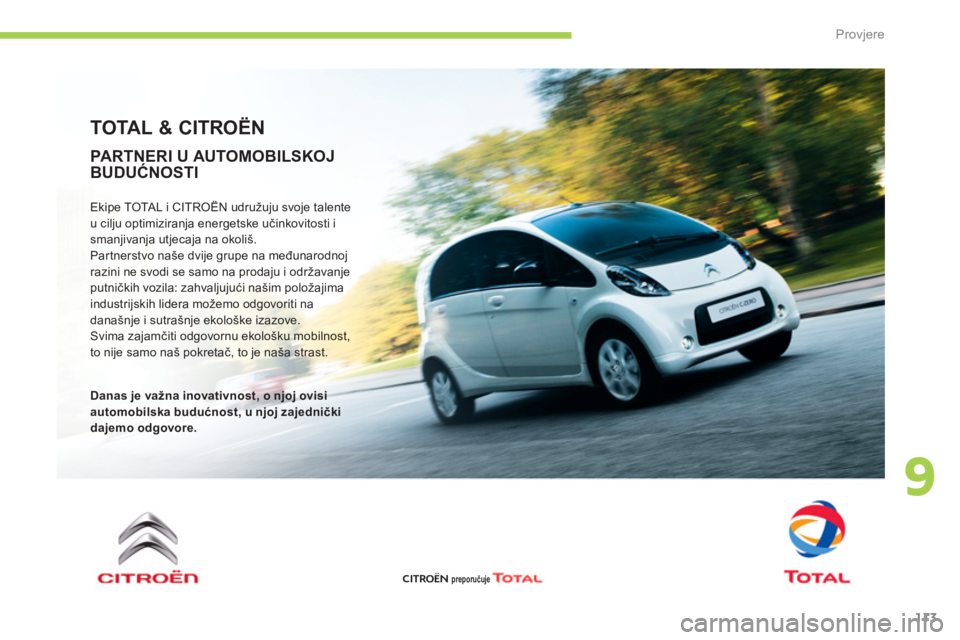

Page 115 of 166
9
Provjere
113
TOTAL & CITROËN
Ekipe TOTAL i CITROËN udružuju svoje talente
u cilju optimiziranja energetske učinkovitosti i
smanjivanja utjecaja na okoliš.
Partnerstvo naše dvije grupe na međunarodnoj
razini ne svodi se samo na prodaju i održavanje
putničkih vozila: zahvaljujući našim položajima
industrijskih lidera možemo odgovoriti na
današnje i sutrašnje ekološke izazove.
Svima zajamčiti odgovornu ekološku mobilnost,
to nije samo naš pokretač, to je naša strast.
Danas je važna inovativnost, o njoj ovisi
automobilska budućnost, u njoj zajednički
dajemo odgovore.
preporučuje
PARTNERI U AUTOMOBILSKOJ
BUDUĆNOSTI
CITROËN

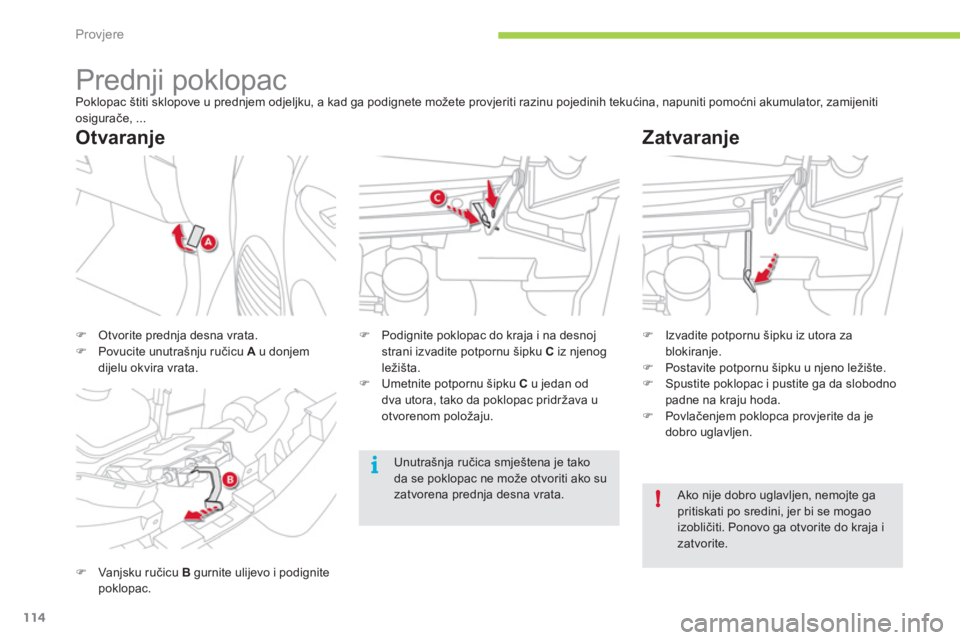

Page 116 of 166
!
i
Provjere
114
Prednji poklopac
Poklopac štiti sklopove u prednjem odjeljku, a kad ga podignete možete provjeriti razinu pojedinih tekućina, napuniti pomoćni akumulator, zamijeniti
osigurače, ...
)
Vanjsku r učicu B
gurnite ulijevo i podignite
poklopac.
)
Podignite poklopac do kraja i na desnoj
strani izvadite potpornu šipku C
iz njenog
ležišta.
)
Umetnite potpornu šipku C
u jedan od
dva utora, tako da poklopac pridržava u
otvorenom položaju.
)
Otvorite prednja desna vrata.
)
Povucite unutrašnju ručicu A
u donjem
dijelu okvira vrata.
Otvaranje
Zatvaranje
)
Izvadite potpornu šipku iz utora za
blokiranje.
)
Postavite potpornu šipku u njeno ležište.
)
Spustite poklopac i pustite ga da slobodno
padne na kraju hoda.
)
Povlačenjem poklopca provjerite da je
dobro uglavljen.
Ako nije dobro uglavljen, nemojte ga
pritiskati po sredini, jer bi se mogao
izobličiti. Ponovo ga otvorite do kraja i
zatvorite.
Unutrašnja ručica smještena je tako
da se poklopac ne može otvoriti ako su
zatvorena prednja desna vrata.

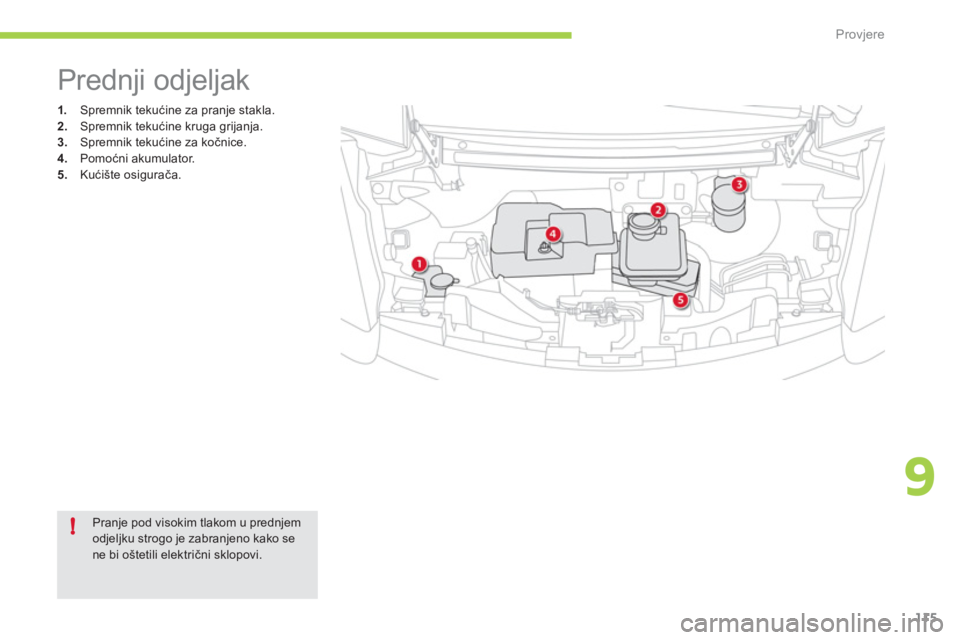

Page 117 of 166
9
!
Provjere
115
1.
Spremnik tekućine za pranje stakla.
2.
Spremnik tekućine kruga grijanja.
3.
Spremnik tekućine za kočnice.
4.
Pomoćni akumulator.
5.
Kućište osigurača.
Prednji odjeljak
Pranje pod visokim tlakom u prednjem
odjeljku strogo je zabranjeno kako se
ne bi oštetili električni sklopovi.
Page 118 of 166
!
Provjere
116

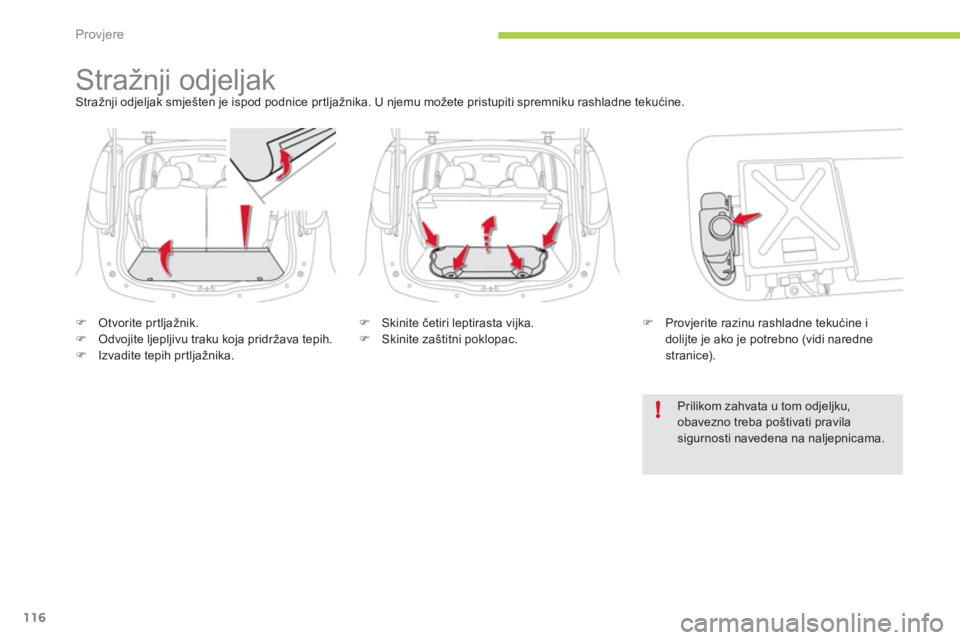

Stražnji odjeljak
Stražnji odjeljak smješten je ispod podnice pr tljažnika. U njemu možete pristupiti spremniku rashladne tekućine.
)
Otvorite prtljažnik.
)
Odvojite ljepljivu traku koja pridržava tepih.
)
Izvadite tepih prtljažnika.
)
Skinite četiri leptirasta vijka.
)
Skinite zaštitni poklopac.
)
Provjerite razinu rashladne tekućine i
dolijte je ako je potrebno (vidi naredne
stranice).
Prilikom zahvata u tom odjeljku,
obavezno treba poštivati pravila
sigurnosti navedena na naljepnicama.
Page 119 of 166
9
!
Provjere
117

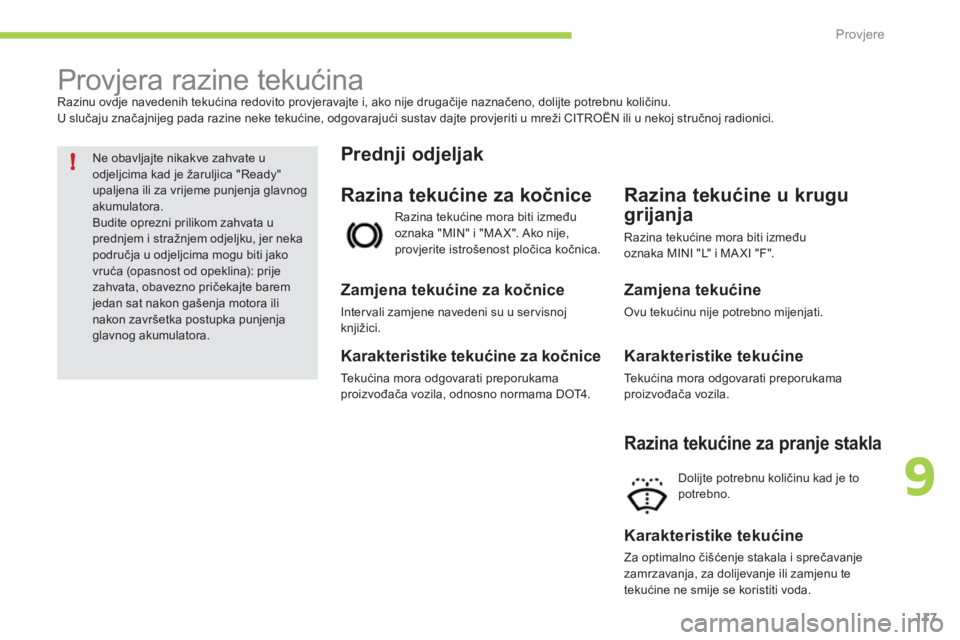

Provjera razine tekućina
Razinu ovdje navedenih tekućina redovito provjeravajte i, ako nije drugačije naznačeno, dolijte potrebnu količinu.
U slučaju značajnijeg pada razine neke tekućine, odgovarajući sustav dajte provjeriti u mreži CITROËN ili u nekoj stručnoj radionici.
Ne obavljajte nikakve zahvate u
odjeljcima kad je žaruljica "Ready"
upaljena ili za vrijeme punjenja glavnog
akumulatora.
Budite oprezni prilikom zahvata u
prednjem i stražnjem odjeljku, jer neka
područja u odjeljcima mogu biti jako
vruća (opasnost od opeklina): prije
zahvata, obavezno pričekajte barem
jedan sat nakon gašenja motora ili
nakon završetka postupka punjenja
glavnog akumulatora.
Razina tekućine za kočnice
Razina tekućine mora biti između
oznaka "MIN" i "MA X". Ako nije,
provjerite istrošenost pločica kočnica.
Zamjena tekućine za kočnice
Inter vali zamjene navedeni su u ser visnoj
knjižici.
Karakteristike tekućine za kočnice
Te k ućina mora odgovarati preporukama
proizvođača vozila, odnosno normama DOT4.
Prednji odjeljak
Razina tekućine u krugu
grijanja
Zamjena tekućine
Ovu tekućinu nije potrebno mijenjati.
Karakteristike tekućine
Te k ućina mora odgovarati preporukama
proizvođača vozila.
Razina tekućine mora biti između
oznaka MINI "L" i MA XI "F".
Razina tekućine za pranje stakla
Dolijte potrebnu količinu kad je to
potrebno.
Karakteristike tekućine
Za optimalno čišćenje stakala i sprečavanje
zamrzavanja, za dolijevanje ili zamjenu te
tekućine ne smije se koristiti voda.

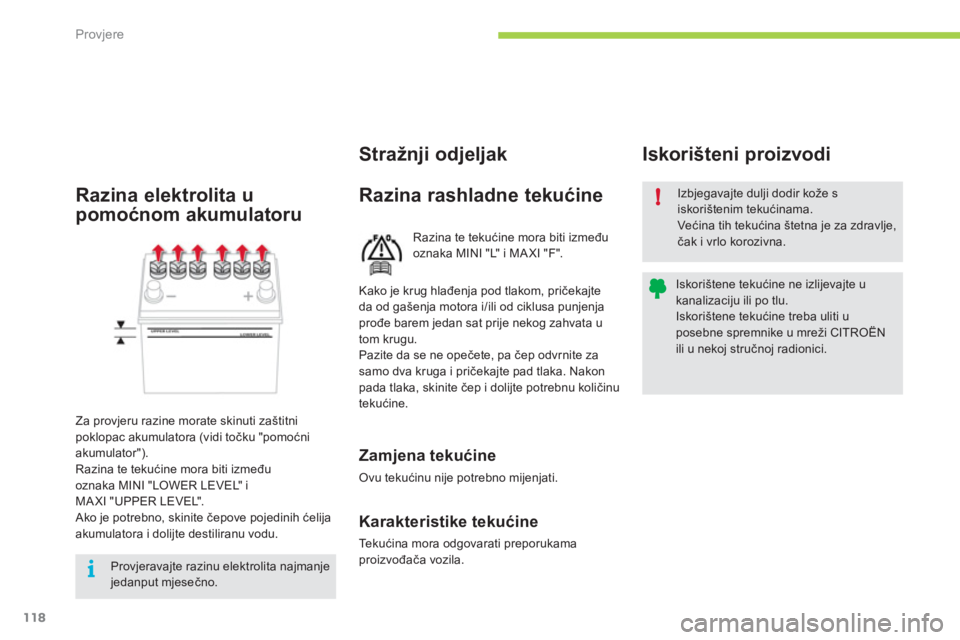

Page 120 of 166
!
i
Provjere
118
Razina te tekućine mora biti između
oznaka MINI "L" i MA XI "F".
Razina rashladne tekućine
Izbjegavajte dulji dodir kože s
iskorištenim tekućinama.
Većina tih tekućina štetna je za zdravlje,
čak i vrlo korozivna.
Iskorištene tekućine ne izlijevajte u
kanalizaciju ili po tlu.
Iskorištene tekućine treba uliti u
posebne spremnike u mreži CITROËN
ili u nekoj stručnoj radionici.
Iskorišteni proizvodi
Stražnji odjeljak
Zamjena tekućine
Ovu tekućinu nije potrebno mijenjati.
Karakteristike tekućine
Te k ućina mora odgovarati preporukama
proizvođača vozila.
Kako je krug hlađenja pod tlakom, pričekajte
da od gašenja motora i/ili od ciklusa punjenja
prođe barem jedan sat prije nekog zahvata u
tom krugu.
Pazite da se ne opečete, pa čep odvrnite za
samo dva kruga i pričekajte pad tlaka. Nakon
pada tlaka, skinite čep i dolijte potrebnu količinu
tekućine.
Razina elektrolita u
pomoćnom akumulatoru
Za provjeru razine morate skinuti zaštitni
poklopac akumulatora (vidi točku "pomoćni
akumulator").
Razina te tekućine mora biti između
oznaka MINI "LOWER LEVEL" i
MA XI "UPPER LEVEL".
Ako je potrebno, skinite čepove pojedinih ćelija
akumulatora i dolijte destiliranu vodu.
Provjeravajte razinu elektrolita najmanje
jedanput mjesečno.
