Page 101 of 166
8
Praktične informacije
99
)

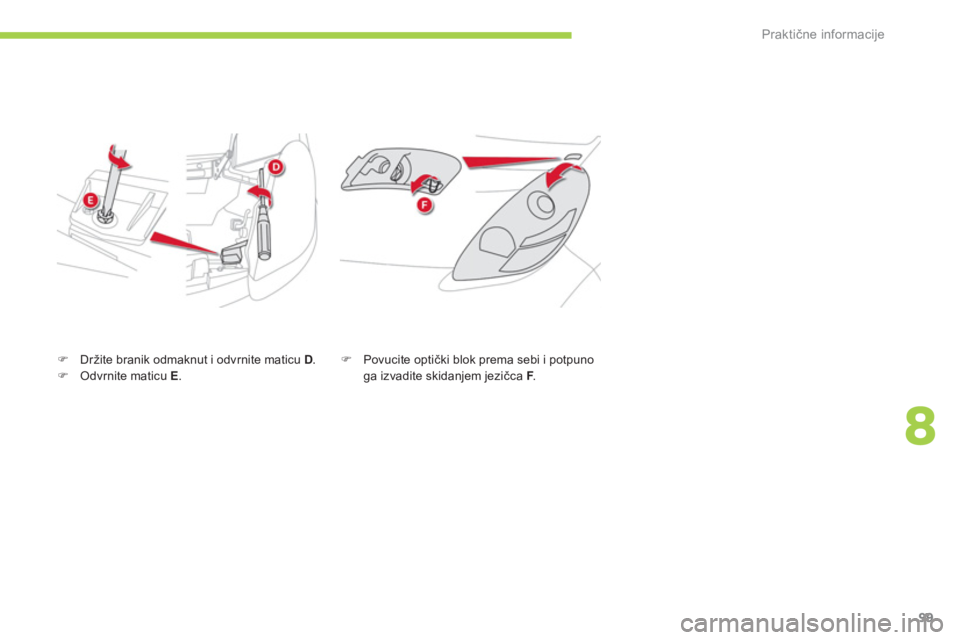

Držite branik odmaknut i odvrnite maticu D
.
)
Odvrnite maticu E
.
)
Povucite optički blok prema sebi i potpuno
ga izvadite skidanjem jezičca F
.
Page 102 of 166
i
Praktične informacije
100
Zamjena žarulje pozicijskog
svjetla
)
Okrenite držač žarulje ulijevo i izvadite ga.
)
Izvadite žarulju i zamijenite je.
Prilikom postavljanja postupite obrnutim
redoslijedom.
Zamjena žarulje dugog svjetla
)
Okrenite držač žarulje ulijevo i izvadite ga.
)
Pritisnite jezičac i izvadite žarulju.
)
Zamijenite žarulju.
Prilikom postavljanja postupite obrnutim
redoslijedom.
Zamjena žarulje pokazivača
smjera
)
Okrenite držač žarulje ulijevo i izvadite ga.
)
Izvadite žarulju i zamijenite je.
Prilikom postavljanja postupite obrnutim
redoslijedom.
Žarulje u boji treba zamijeniti žaruljama
istih karakteristika i boje.
Page 103 of 166
8
Praktične informacije
101
Zamjena žarulje kratkog svjetla
)
Okrenite držač žarulje ulijevo i izvadite ga.
)
Pritisnite jezičac i izvadite žarulju.
)
Zamijenite žarulju.
Prilikom postavljanja postupite obrnutim
redoslijedom.
Zamjena žarulje prednjeg svjetla
za maglu/dnevnog svjetla
)
Okrenite kotače do kraja, radi lakšeg
pristupa.
)
Skinite kopče kojima je pričvršćen zaštitni
poklopac držača žarulja.
)
Odmaknite poklopac.
)
Okrenite držač žarulje ( A
za prednje svjetlo
za maglu, B
za dnevno svjetlo) ulijevo i
izvadite ga.
)
Izvadite žarulju i zamijenite je.
Prilikom postavljanja postupite obrnutim
redoslijedom.
Page 104 of 166
i
i
Praktične informacije
102

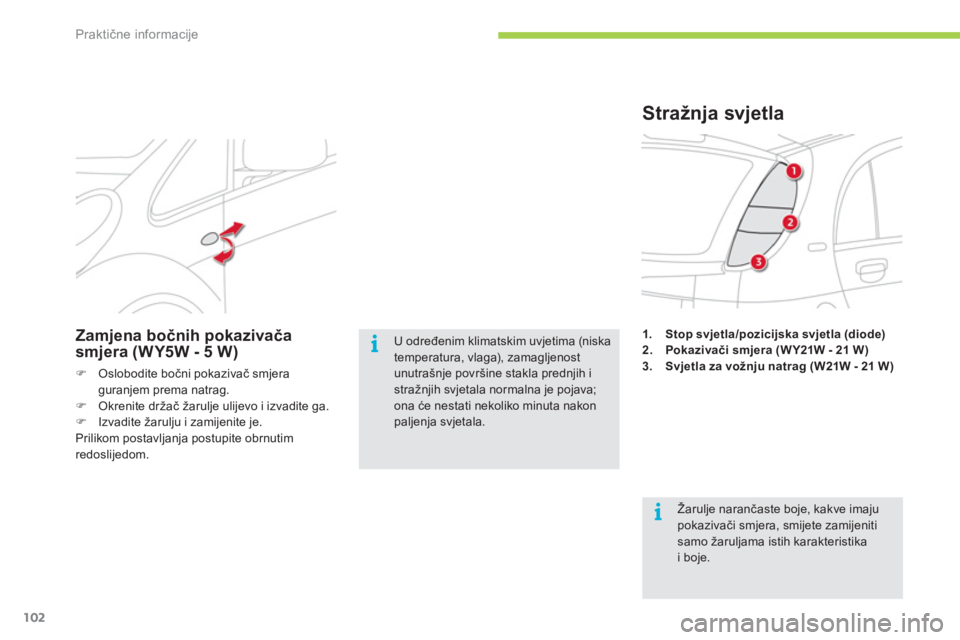

1.
Stop svjetla/pozicijska svjetla (diode)
2.
Pokazivači smjera (W Y21W - 21 W)
3.
Svjetla za vožnju natrag (W21W - 21 W)
Stražnja svjetla
Žarulje narančaste boje, kakve imaju
pokazivači smjera, smijete zamijeniti
samo žaruljama istih karakteristika
i boje. U određenim klimatskim uvjetima (niska
temperatura, vlaga), zamagljenost
unutrašnje površine stakla prednjih i
stražnjih svjetala normalna je pojava;
ona će nestati nekoliko minuta nakon
paljenja svjetala.
Zamjena bočnih pokazivača
smjera (WY5W - 5 W)
)
Oslobodite bočni pokazivač smjera
guranjem prema natrag.
)
Okrenite držač žarulje ulijevo i izvadite ga.
)
Izvadite žarulju i zamijenite je.
Prilikom postavljanja postupite obrnutim
redoslijedom.
Page 105 of 166
8
Praktične informacije
103

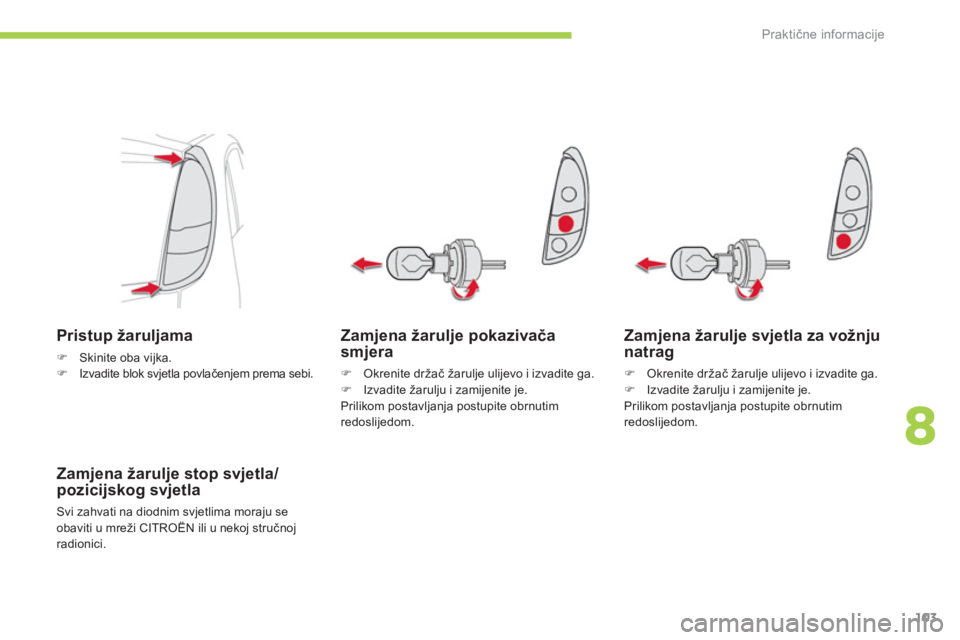

Zamjena žarulje pokazivača
smjera
)
Okrenite držač žarulje ulijevo i izvadite ga.
)
Izvadite žarulju i zamijenite je.
Prilikom postavljanja postupite obrnutim
redoslijedom.
Pristup žaruljama
)
Skinite oba vijka.
)
Izvadite blok svjetla povlačenjem prema sebi.
Zamjena žarulje stop svjetla/
pozicijskog svjetla
Svi zahvati na diodnim svjetlima moraju se
obaviti u mreži CITROËN ili u nekoj stručnoj
radionici.
Zamjena žarulje svjetla za vožnju
natrag
)
Okrenite držač žarulje ulijevo i izvadite ga.
)
Izvadite žarulju i zamijenite je.
Prilikom postavljanja postupite obrnutim
redoslijedom.
Page 106 of 166
Praktične informacije
104

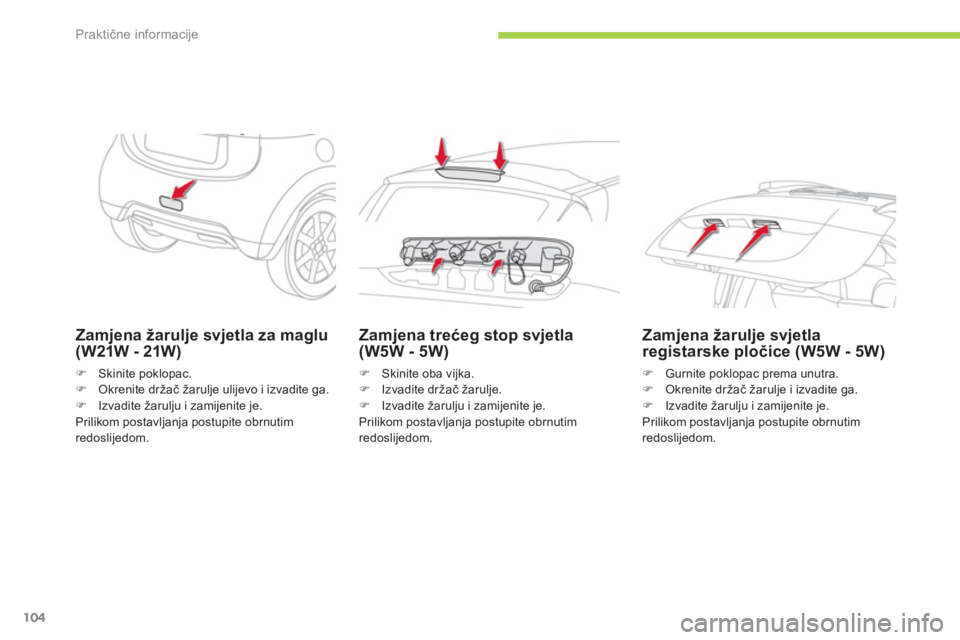

Zamjena žarulje svjetla za maglu
(W21W - 21W)
)
Skinite poklopac.
)
Okrenite držač žarulje ulijevo i izvadite ga.
)
Izvadite žarulju i zamijenite je.
Prilikom postavljanja postupite obrnutim
redoslijedom.
Zamjena trećeg stop svjetla
(W5W - 5W)
)
Skinite oba vijka.
)
Izvadite držač žarulje.
)
Izvadite žarulju i zamijenite je.
Prilikom postavljanja postupite obrnutim
redoslijedom.
Zamjena žarulje svjetla
registarske pločice (W5W - 5W)
)
Gurnite poklopac prema unutra.
)
Okrenite držač žarulje i izvadite ga.
)
Izvadite žarulju i zamijenite je.
Prilikom postavljanja postupite obrnutim
redoslijedom.
Page 107 of 166
8
i
!
Praktične informacije
105

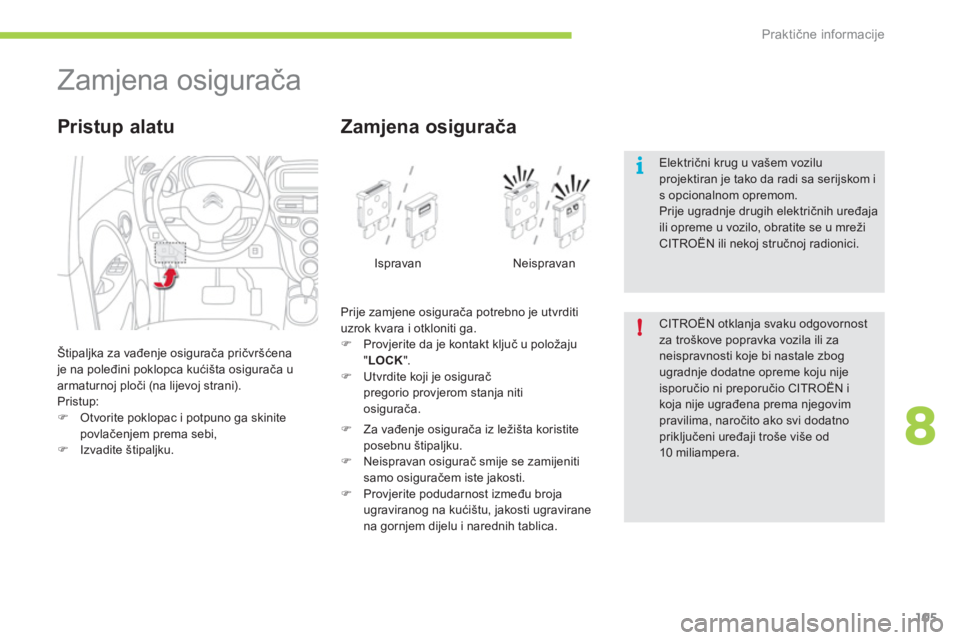

Zamjena osigurača
Štipaljka za vađenje osigurača pričvršćena
je na poleđini poklopca kućišta osigurača u
armaturnoj ploči (na lijevoj strani).
Pristup:
)
Otvorite poklopac i potpuno ga skinite
povlačenjem prema sebi,
)
Izvadite štipaljku.
Pristup alatu
Prije zamjene osigurača potrebno je utvrditi
uzrok kvara i otkloniti ga.
)
Provjerite da je kontakt ključ u položaju
" LOCK
".
)
Utvrdite koji je osigurač
pregorio provjerom stanja niti
osigurača.
Zamjena osigurača
Ispravan Neispravan
)
Za vađenje osigurača iz ležišta koristite
posebnu štipaljku.
)
Neispravan osigurač smije se zamijeniti
samo osiguračem iste jakosti.
)
Provjerite podudarnost između broja
ugraviranog na kućištu, jakosti ugravirane
na gornjem dijelu i narednih tablica. CITROËN otklanja svaku odgovornost
za troškove popravka vozila ili za
neispravnosti koje bi nastale zbog
ugradnje dodatne opreme koju nije
isporučio ni preporučio CITROËN i
koja nije ugrađena prema njegovim
pravilima, naročito ako svi dodatno
priključeni uređaji troše više od
10 miliampera. Električni krug u vašem vozilu
projektiran je tako da radi sa serijskom i
s opcionalnom opremom.
Prije ugradnje drugih električnih uređaja
ili opreme u vozilo, obratite se u mreži
CITROËN ili nekoj stručnoj radionici.
Page 108 of 166
Praktične informacije
106

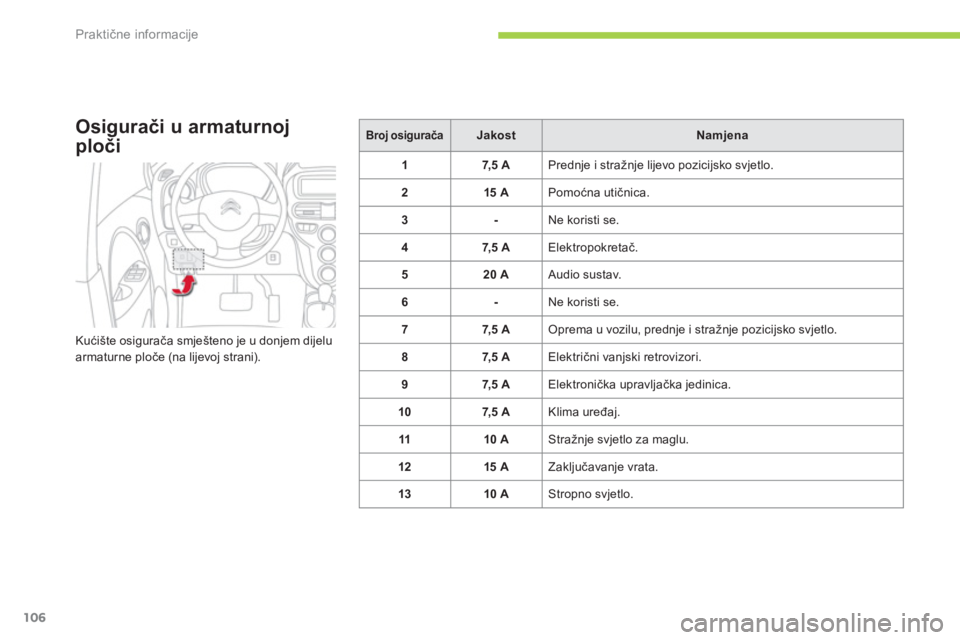

Osigurači u armaturnoj
ploči
Kućište osigurača smješteno je u donjem dijelu
armaturne ploče (na lijevoj strani).
Broj osigurača
Jakost
Namjena
1
7,5 A
Prednje i stražnje lijevo pozicijsko svjetlo.
2
15 A
Pomoćna utičnica.
3
-
Ne koristi se.
4
7,5 A
Elektropokretač.
5
20 A
Audio sustav.
6
-
Ne koristi se.
7
7,5 A
Oprema u vozilu, prednje i stražnje pozicijsko svjetlo.
8
7,5 A
Električni vanjski retrovizori.
9
7,5 A
Elektronička upravljačka jedinica.
10
7,5 A
Klima uređaj.
11
10 A
Stražnje svjetlo za maglu.
12
15 A
Zaključavanje vrata.
13
10 A
Stropno svjetlo.
Page 109 of 166
8
Praktične informacije
107

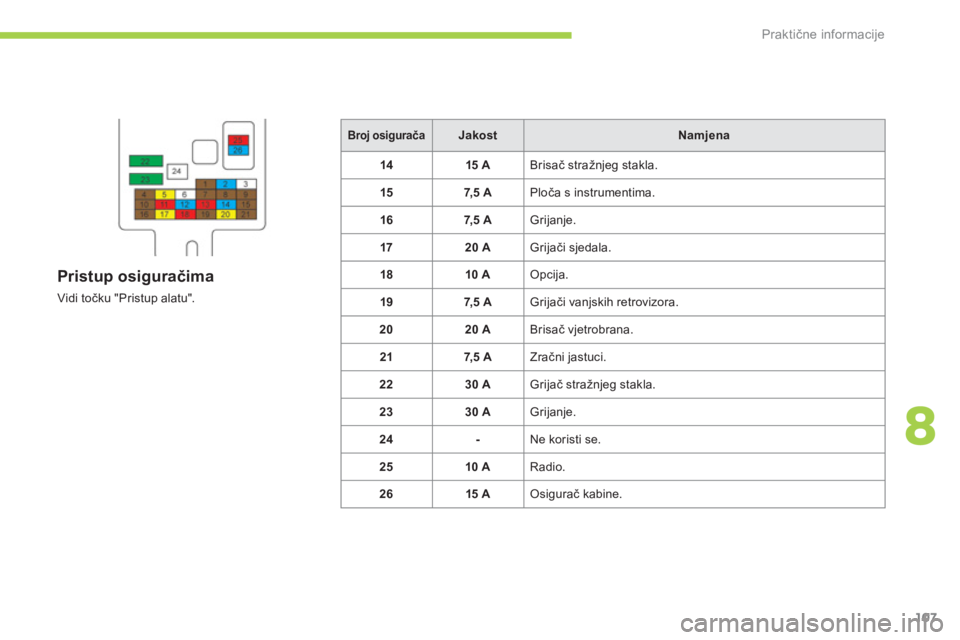

Broj osigurača
Jakost
Namjena
14
15 A
Brisač stražnjeg stakla.
15
7, 5 A
Ploča s instrumentima.
16
7, 5 A
Grijanje.
17
20 A
Grijači sjedala.
18
10 A
Opcija.
19
7,5 A
Grijači vanjskih retrovizora.
20
20 A
Brisač vjetrobrana.
21
7,5 A
Zračni jastuci.
22
30 A
Grijač stražnjeg stakla.
23
30 A
Grijanje.
24
-
Ne koristi se.
25
10 A
Radio.
26
15 A
Osigurač kabine.
Pristup osiguračima
Vidi točku "Pristup alatu".
Page 110 of 166
i
Praktične informacije
108
Broj osigurača
Jakost
Namjena
1
-
Ne koristi se.
2
30 A
Interni osigurač.
3
40 A
Elektromotor.
4
40 A
Ventilator hladnjaka.
5
40 A
Električni podizači prozora.
6
30 A
Vakuum pumpa.
7
15 A
Računalo glavnog akumulatora.
8
15 A
Tr eće stop svjetlo.
9
15 A
Prednja svjetla za maglu.
10
15 A
Pumpa za vodu.

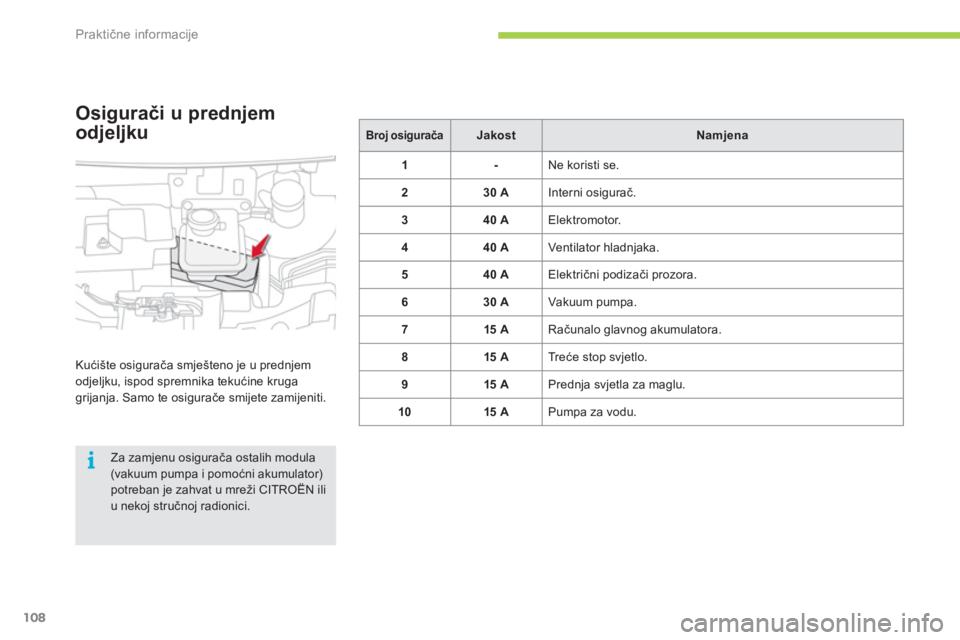

Osigurači u prednjem
odjeljku
Kućište osigurača smješteno je u prednjem
odjeljku, ispod spremnika tekućine kruga
grijanja. Samo te osigurače smijete zamijeniti.
Za zamjenu osigurača ostalih modula
(vakuum pumpa i pomoćni akumulator)
potreban je zahvat u mreži CITROËN ili
u nekoj stručnoj radionici.
