CITROEN C-ZERO 2014 Betriebsanleitungen (in German)

8
Praktische Tipps
109

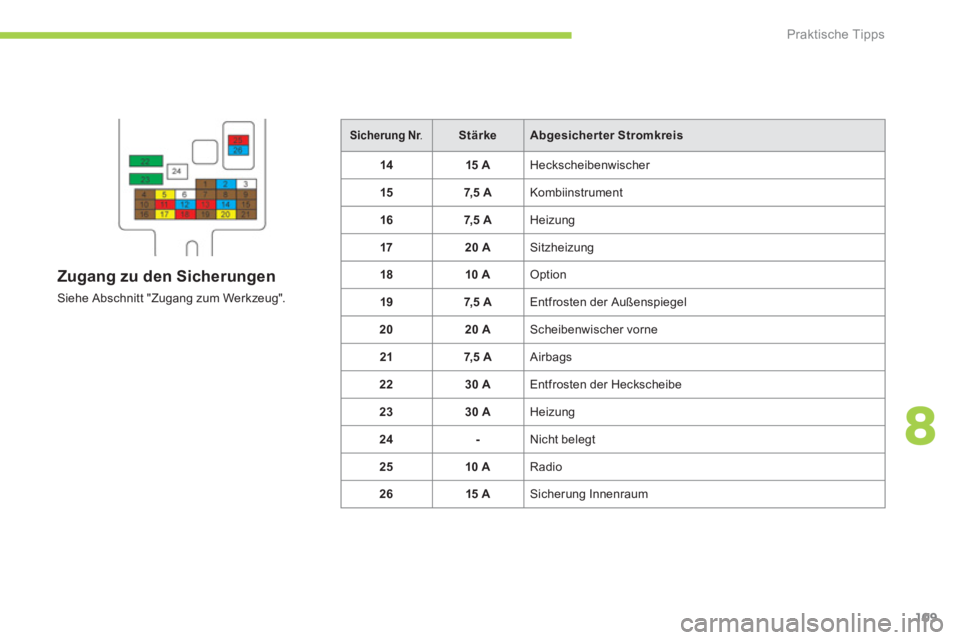

Sicherung Nr. rrStärkeAbgesicherter Stromkreis
14 15 A
H
eckscheibenwischer
157, 5 A
Kombiinstrument
167, 5 A Heizung
1720 A Sitzheizung
18 10 A Option
1
97, 5 A Entfrosten der Außenspiegel
2020 A Scheibenwischer vorne
217, 5 A Airbags
2230 A
Entfrosten der Heckscheibe
2330 A
Heizung
24-
Nicht belegt
2510 A Radio
2615 A
Sicherung Innenraum


Zugang zu den Sicherungen
Siehe Abschnitt "Zugang zum Werkzeug".

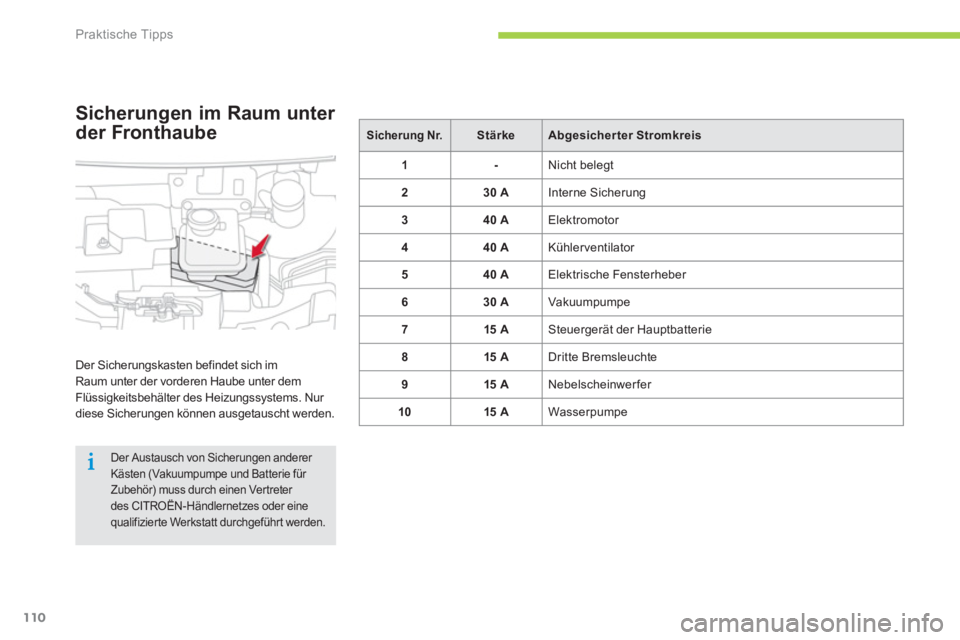

Praktische Tipps
110
Sicherung Nr.StärkeAbgesicherter Stromkreis
1- Nicht belegt
230 A
Interne Sicherung
340 A Elektromotor
440 A
Kühlerventilator
5
40 A Elektrische Fensterheber
6
30 A
Vakuumpumpe
715 A Steuergerät der Hauptbatterie
815 A Dritte Bremsleuchte
915 A
Nebelscheinwerfer
1015 A
Wasserpumpe
Sicherungen im Raum unter
der Fronthaube
Der Sicherungskasten befindet sich imRaum unter der vorderen Haube unter dem
Flüssigkeitsbehälter des Heizungssystems. Nur
diese Sicherungen können ausgetauscht werden.

Der Austausch von Sicherungen anderer Kästen (Vakuumpumpe und Batterie für Zubehör) muss durch einen Ver treter des CITROËN-Händlernetzes oder einequalifizier te Werkstatt durchgeführt werden.

8
Praktische Tipps
111

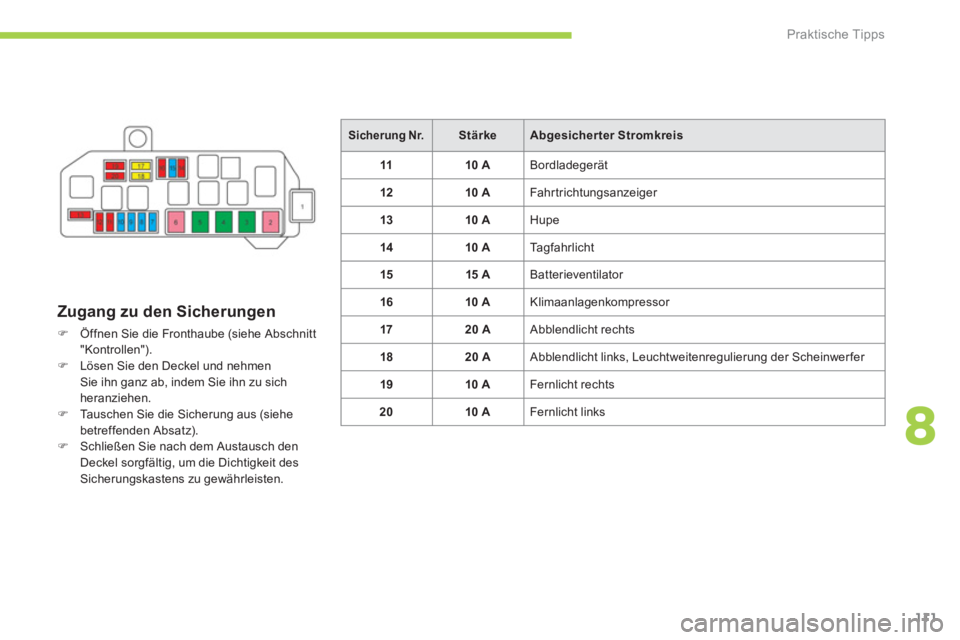

Zugang zu den Sicherungen
)Öffnen Sie die Fronthaube (siehe Abschnitt
"Kontrollen"). )Lösen Sie den Deckel und nehmenSie ihn ganz ab, indem Sie ihn zu sichheranziehen.)Tauschen Sie die Sicherung aus (siehe
betreffenden Absatz).)Schließen Sie nach dem Austausch den
Deckel sorgfältig, um die Dichtigkeit des Sicherungskastens zu gewährleisten.
Sicherung Nr.StärkeAbgesicherter Stromkreis
1110 A
Bordladegerät
12 10 A
Fahr trichtun
gsanzeiger
1
310 A Hupe
1410 A
Tagfahrlicht
1515 A
Batterieventilator
1610 A
Klimaanlagenkompressor
1720 A Abblendlicht rechts
1820 A
Abblendlicht links, Leuchtweitenregulierung der Scheinwerfer
1
910 A
Fernlicht rechts
20 10 A
Fernlicht links

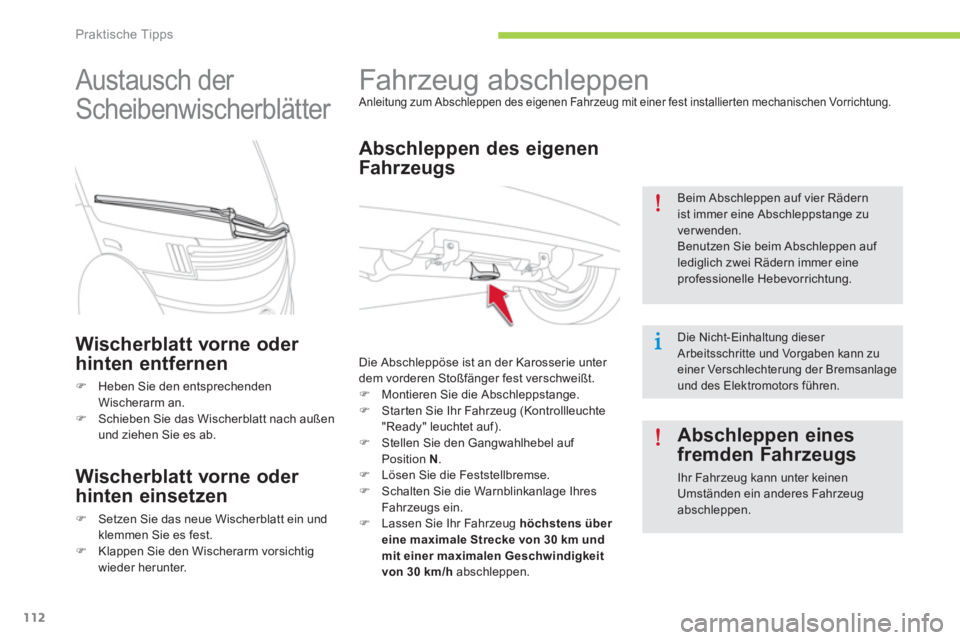

Praktische Tipps
112





Fahrzeug abschleppen
Anleitung zum Abschleppen des eigenen Fahrzeug mit einer fest installierten mechanischen Vorrichtung.


Abschleppen des eigenen
Fahr zeu
gs
Die Abschleppöse ist an der Karosserie unter
dem vorderen Stoßfänger fest verschweißt.) Montieren Sie die Abschleppstange. )
Starten Sie Ihr Fahrzeug (Kontrollleuchte "Ready" leuchtet auf).)
Stellen Sie den Gangwahlhebel auf Position N.)
Lösen Sie die Feststellbremse.)
Schalten Sie die Warnblinkanlage Ihres Fahrzeugs ein. )
Lassen Sie Ihr Fahrzeug höchstensüber
eine maximale Strecke von 30 km und mit einer maximalen Geschwindigkeit von 30 km/h
abschleppen.


Beim Abschleppen auf vier Rädern ist immer eine Abschleppstange zu verwenden.
Benutzen Sie beim Abschleppen auf lediglich zwei Rädern immer eine professionelle Hebevorrichtung.
Die Nicht-Einhaltung dieser Arbeitsschritte und Vorgaben kann zueiner Verschlechterung der Bremsanlageund des Elektromotors führen.








Austausch der
Scheibenwischerblätter
Wischerblatt vorne oder
hinten entfernen
)Heben Sie den entsprechenden Wischerarm an. )Schieben Sie das Wischerblatt nach außen und ziehen Sie es ab.

Wischerblatt vorne oder
hinten einsetzen
)Setzen Sie das neue Wischerblatt ein und
klemmen Sie es fest.)Klappen Sie den Wischerarm vorsichtigwieder herunter.

Abschleppen eines
fremden Fahrzeugs

Ihr Fahrzeug kann unter keinen Umständen ein anderes Fahrzeug abschleppen.

8
Praktische Tipps
113

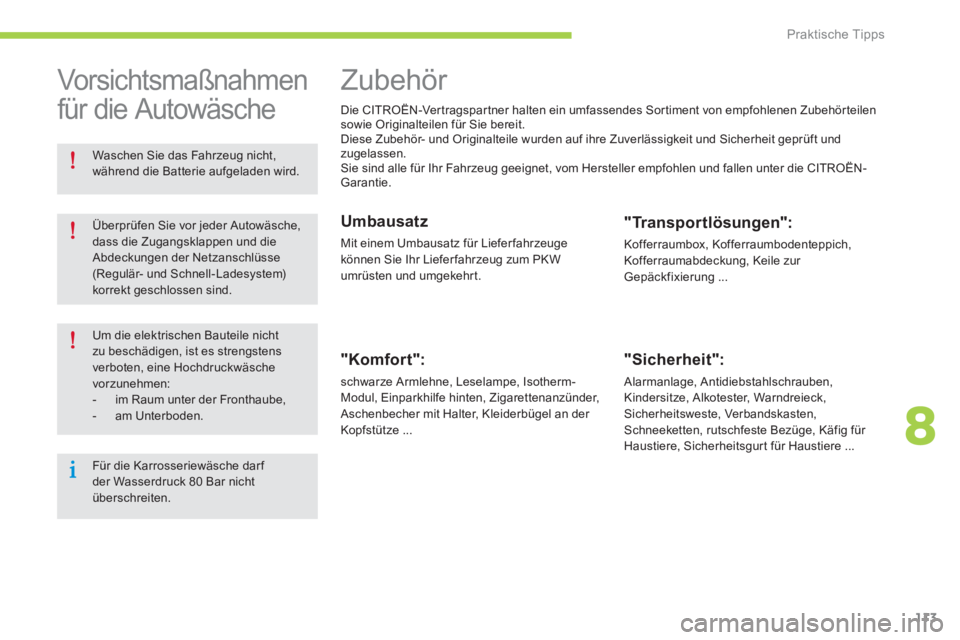

Zubehör
Die CITROËN-Vertragspartner halten ein umfassendes Sortiment von empfohlenen Zubehörteilen
sowie Originalteilen für Sie bereit.
Diese Zubehör- und Originalteile wurden auf ihre Zuverlässigkeit und Sicherheit geprüft und zugelassen.
Sie sind alle für Ihr Fahrzeug geeignet, vom Hersteller empfohlen und fallen unter die CITROËN-Garantie.
Umbausatz
Mit einem Umbausatz für Liefer fahrzeugekönnen Sie Ihr Lieferfahrzeug zum PK Wumrüsten und umgekehrt.

"Komfort":
schwarze Armlehne, Leselampe, Isotherm-Modul, Einparkhilfe hinten, Zigarettenanzünder,
Aschenbecher mit Halter, Kleiderbügel an der
Kopfstütze ...

"Transportlösungen":

Kofferraumbox, Kofferraumbodenteppich,
Kofferraumabdeckung, Keile zur
Gepäckfixierung ...


"Sicherheit":
Alarmanlage, Antidiebstahlschrauben,
Kindersitze, Alkotester, Warndreieck,
Sicherheitsweste, Verbandskasten, Schneeketten, rutschfeste Bezüge, Käfig für Haustiere, Sicherheitsgur t für Haustiere ...
Vor sic ht smaßnahmen
für die Autowäsche
Um die elektrischen Bauteile nicht zu beschädigen, ist es strengstens verboten, eine Hochdruckwäsche vorzunehmen:


- im Raum unter der Fronthaube,

- am Unterboden.

Für die Karrosseriewäsche darf der Wasserdruck 80 Bar nichtüberschreiten.
Überprüfen Sie vor jeder Autowäsche, dass die Zugangsklappen und dieAbdeckungen der Netzanschlüsse(Regulär- und Schnell-Ladesystem)korrekt geschlossen sind.


Waschen Sie das Fahrzeug nicht,
während die Batterie aufgeladen wird.

Praktische Tipps
114

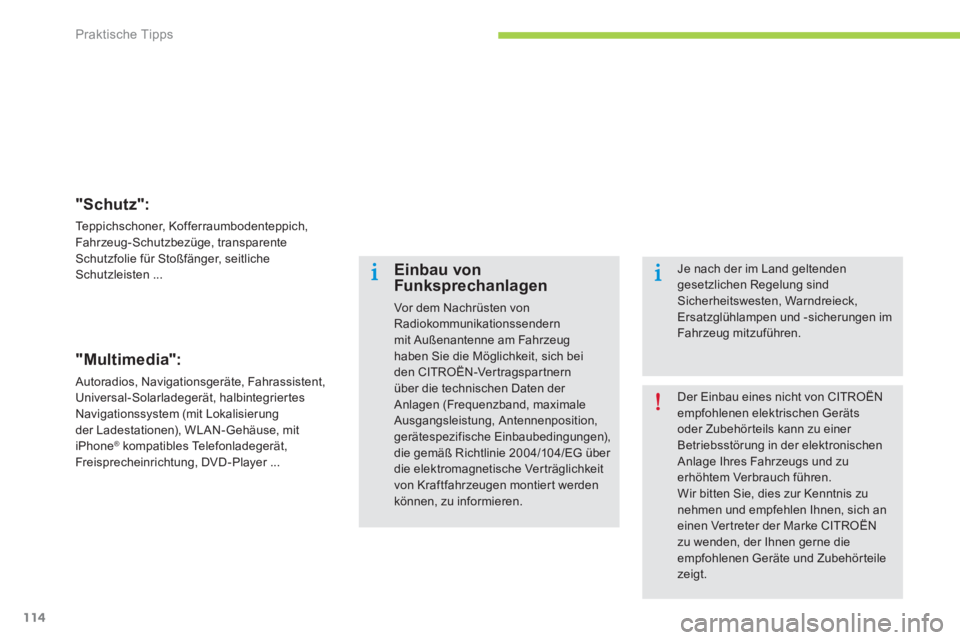

"Schutz":
Teppichschoner, Kofferraumbodenteppich,
Fahr zeug-Schutzbezüge, transparenteSchutzfolie für Stoßfänger, seitliche Schutzleisten ...
"Multimedia":
Autoradios, Navigationsgeräte, Fahrassistent, Universal-Solarladegerät, halbintegriertes
Navigationssystem (mit Lokalisierungder Ladestationen), WLAN-Gehäuse, mit
iPhone®kompatibles Telefonladegerät,®
Freisprecheinrichtung, DVD-Player ...


Der Einbau eines nicht von CITROËN empfohlenen elektrischen Gerätsoder Zubehörteils kann zu einer
Betriebsstörung in der elektronischen Anlage Ihres Fahrzeugs und zu erhöhtem Verbrauch führen.
Wir bitten Sie, dies zur Kenntnis zu nehmen und empfehlen Ihnen, sich an einen Ver treter der Marke CITROËNzu wenden, der Ihnen gerne dieempfohlenen Geräte und Zubehörteile zeigt.
Einbau vonFunksprechanlagen
Vor dem Nachrüsten von Radiokommunikationssendern mit Außenantenne am Fahrzeughaben Sie die Möglichkeit, sich beiden CITROËN-Vertragspartnernüber die technischen Daten der Anlagen (Frequenzband, maximaleAusgangsleistung, Antennenposition,gerätespezifische Einbaubedingungen),die gemäß Richtlinie 2004/104/EG über die elektromagnetische Verträglichkeit von Kraftfahrzeugen montiert werdenkönnen, zu informieren.


Je nach der im Land geltenden gesetzlichen Regelung sind Sicherheitswesten, Warndreieck,Ersatzglühlampen und -sicherungen imFahr zeug mitzuführen.

9
Kontrollen
115

Kontrollen
116

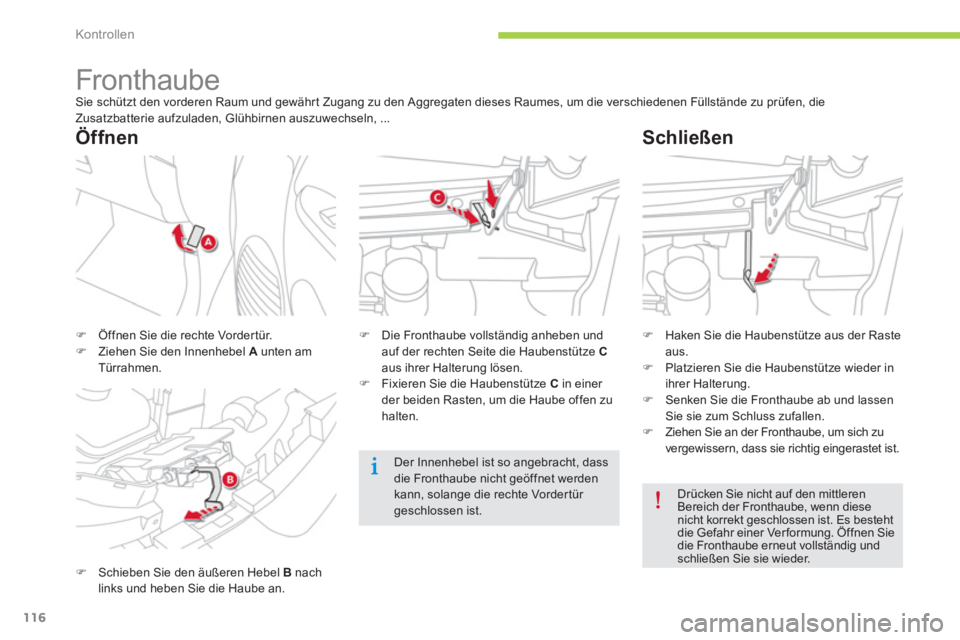

Fronthaube Sie schützt den vorderen Raum und gewähr t Zugang zu den Aggregaten dieses Raumes, um die verschiedenen Füllstände zu prüfen, die Zusatzbatterie aufzuladen, Glühbirnen auszuwechseln, ...
)Schieben Sie den äußeren Hebel B
nachlinks und heben Sie die Haube an.
)
Die Fronthaube vollständig anheben und
auf der rechten Seite die Haubenstütze C
aus ihrer Halterun
g lösen. ) Fixieren Sie die Haubenstütze C
in einer
der beiden Rasten, um die Haube offen zuhalten.

)Öffnen Sie die rechte Vorder tür.)Ziehen Sie den Innenhebel A
unten am
Türrahmen.
Öffnen
Schließen
)Haken Sie die Haubenstütze aus der Rasteaus.)Platzieren Sie die Haubenstütze wieder in
ihrer Halterung.)Senken Sie die Fronthaube ab und lassenSie sie zum Schluss zufallen.) Ziehen Sie an der Fronthaube, um sich zu
vergewissern, dass sie richtig eingerastet ist.



Drücken Sie nicht auf den mittleren Bereich der Fronthaube, wenn diese nicht korrekt geschlossen ist. Es besteht die Gefahr einer Ver formung. Öffnen Sie g
die Fronthaube erneut vollständig und schließen Sie sie wieder.
Der Innenhebel ist so angebracht, dass die Fronthaube nicht geöffnet werdenkann, solange die rechte Vorder tür geschlossen ist.

9
Kontrollen
117

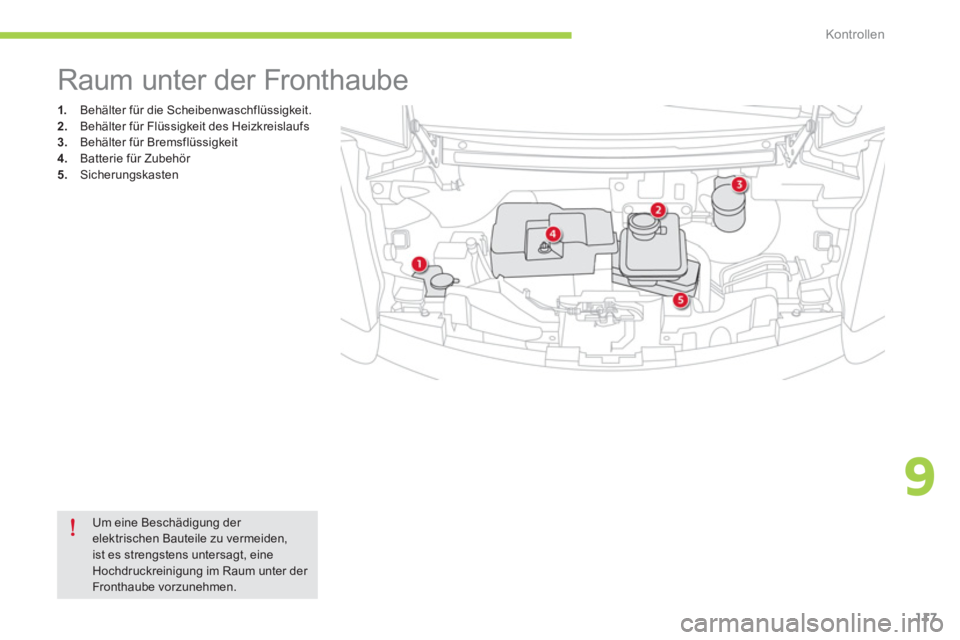

1. Behälter für die Scheibenwaschflüssigkeit. 2.Behälter für Flüssigkeit des Heizkreislaufs 3.Behälter für Bremsflüssigkeit 4.
Batterie für Zubehör
5. Sicherungskasten












Raum unter der Fronthaube

Um eine Beschädigung der elektrischen Bauteile zu vermeiden, ist es strengstens untersagt, eine Hochdruckreinigung im Raum unter der Fronthaube vorzunehmen.

Kontrollen
118

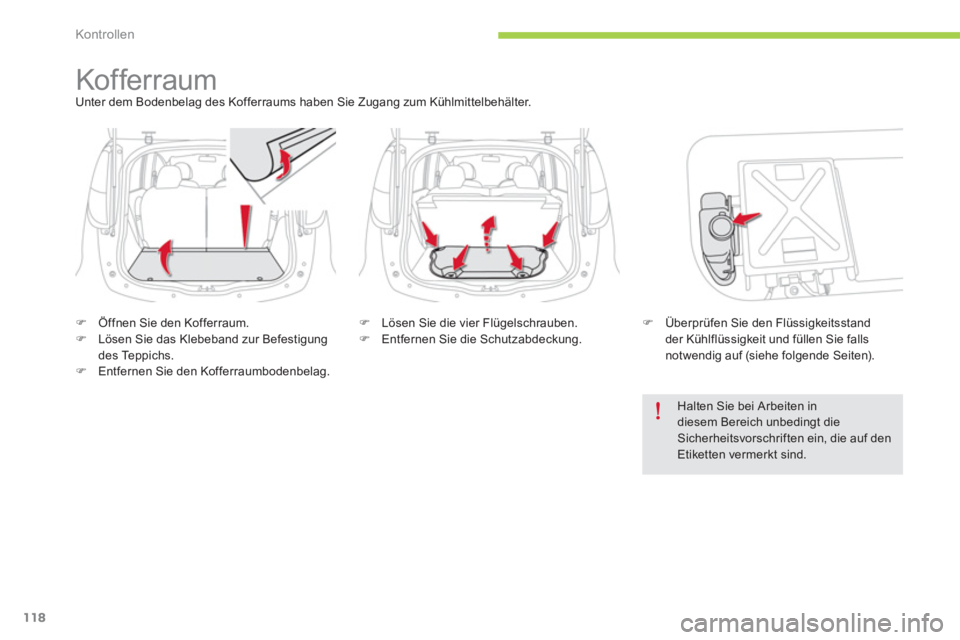

Kof ferraum Unter dem Bodenbelag des Kofferraums haben Sie Zugang zum Kühlmittelbehälter.
)Öffnen Sie den Kofferraum. )Lösen Sie das Klebeband zur Befestigungdes Teppichs.)Entfernen Sie den Kofferraumbodenbelag.
)
Lösen Sie die vier Flügelschrauben. )
Entfernen Sie die Schutzabdeckung. )Überprüfen Sie den Flüssigkeitsstand
der Kühlflüssigkeit und füllen Sie falls notwendig auf (siehe folgende Seiten).
Halten Sie bei Arbeiten indiesem Bereich unbedingt die Sicherheitsvorschriften ein, die auf den Etiketten vermerkt sind.
