CITROEN C-ZERO 2014 Libretti Di Uso E manutenzione (in Italian)

8
Informazioni pratiche
99

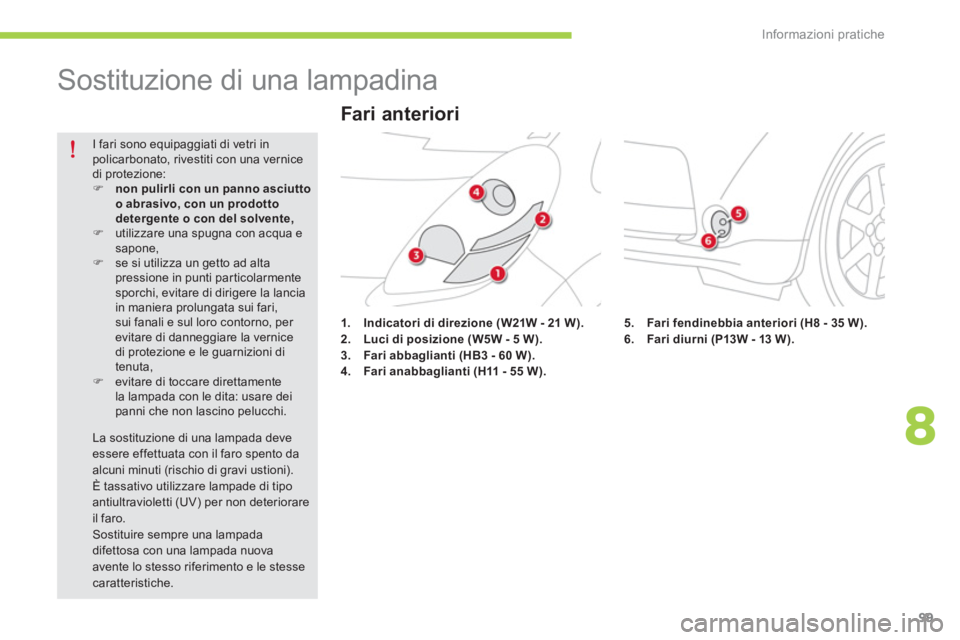

Sostituzione di una lampadina
1.Indicatori di direzione
(W21W - 21 W).2.Luci di posizione (W5W - 5 W).3.Fari abbaglianti (HB3 - 60 W).4.Fari anabbaglianti (H11 - 55 W).

I fari sono equipaggiati di vetri in policarbonato, rivestiti con una vernicedi protezione:)nonpulirli con un panno asciuttoo abrasivo, con un prodotto detergente o con del solvente,)
utilizzare una spugna con acqua esapone, )
se si utilizza un getto ad altapressione in punti particolarmente sporchi, evitare di dirigere la lanciain maniera prolungata sui fari,sui fanali e sul loro contorno, per evitare di danneggiare la vernicedi protezione e le guarnizioni di tenuta, )
evitare di toccare direttamentela lampada con le dita: usare deipanni che non lascino pelucchi.

La sostituzione di una lampada deve essere effettuata con il faro spento daalcuni minuti (rischio di gravi ustioni).
È tassativo utilizzare lampade di tipo antiultravioletti (UV) per non deteriorare il faro.
Sostituire sempre una lampada difettosa con una lampada nuovaavente lo stesso riferimento e le stesse caratteristiche.
Fari anteriori
5. Fari fendinebbia anteriori (H8 - 35 W).6.Fari diurni (P13W - 13 W).

Informazioni pratiche
100

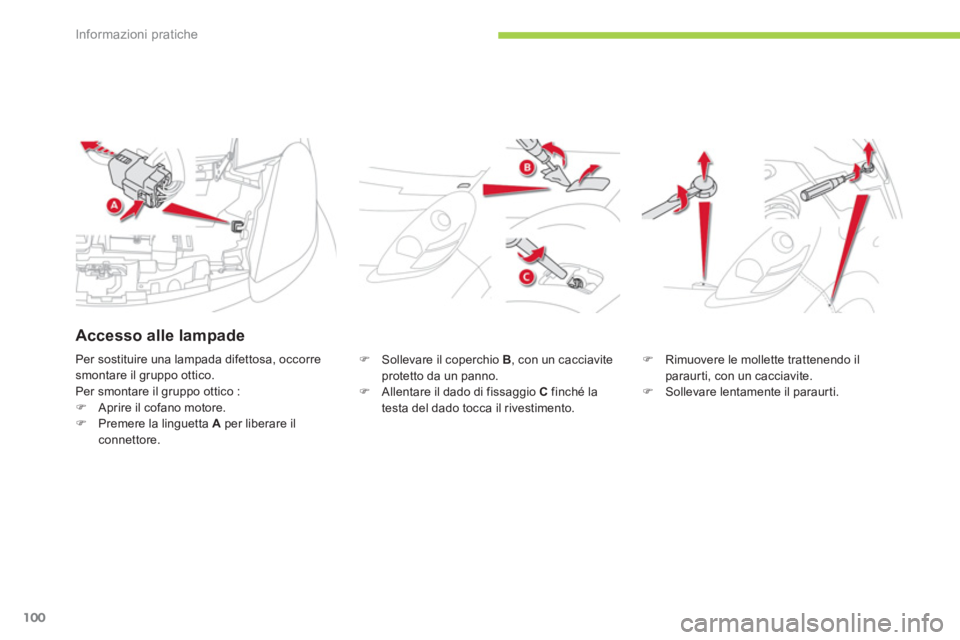

) Sollevare il coperchio B
, con un cacciavite
protetto da un panno.
) Allentare il dado di fissaggio Cfinché latesta del dado tocca il rivestimento.
)Rimuovere le mollette trattenendo ilparaurti, con un cacciavite.)Sollevare lentamente il paraurti. Per sostituire una lampada difettosa, occorre
smontare il gruppo ottico.Per smontare il gruppo ottico :)Aprire il cofano motore.)Premere la linguetta Aper liberare il
connettore.
Accesso alle lampade

8
Informazioni pratiche
101

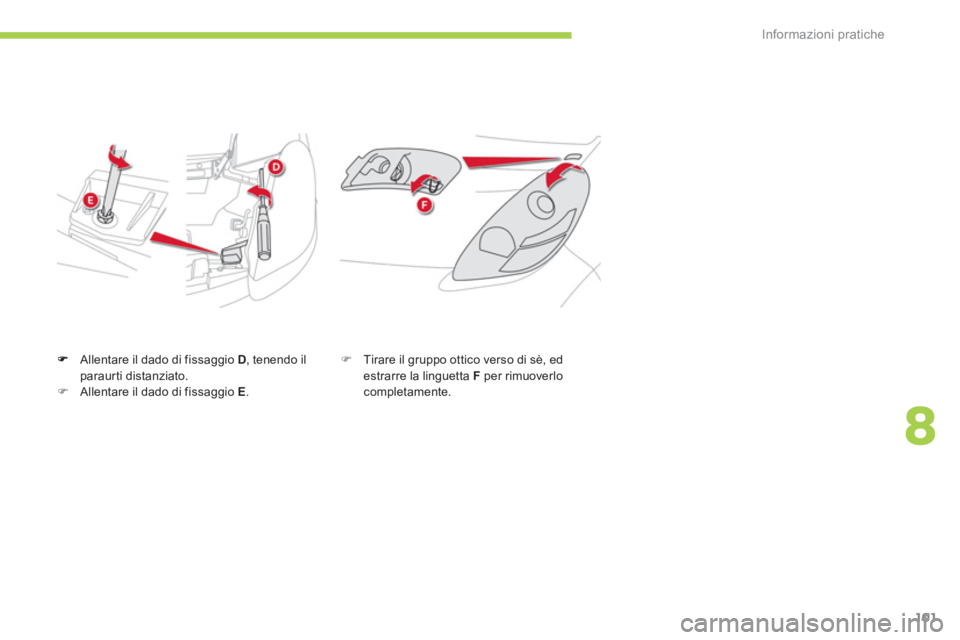

Allentare il dado di fissaggio D, tenendo il paraurti distanziato.)Allentare il dado di fissaggio E.
) Tirare il gruppo ottico verso di sè, edestrarre la linguetta F
per rimuoverlocompletamente.

Informazioni pratiche
102

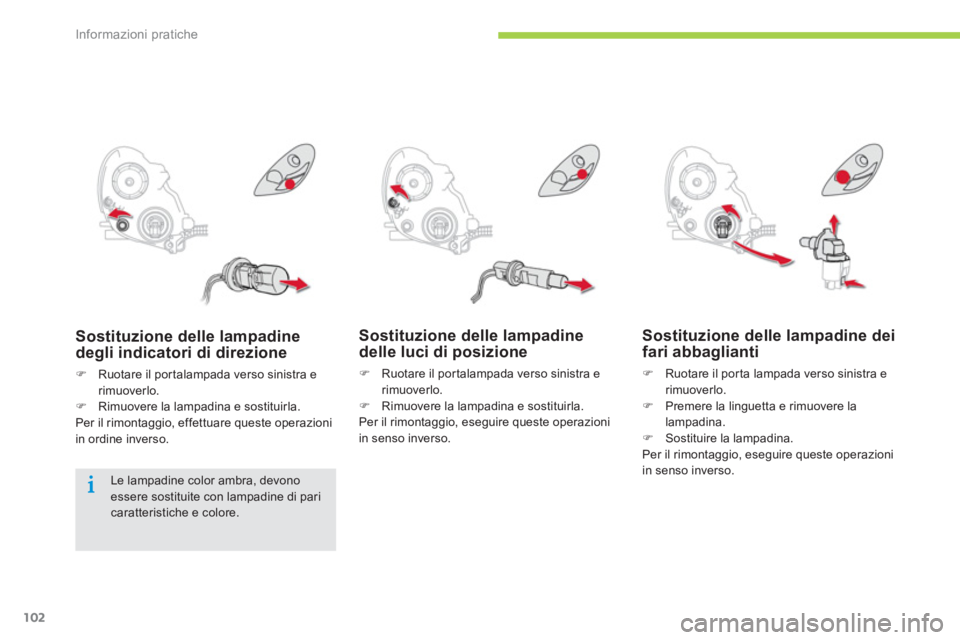

Sostituzione delle lampadine delle luci di posizione
) Ruotare il portalampada verso sinistra e
rimuoverlo.) Rimuovere la lampadina e sostituirla.
Per il rimontaggio, eseguire queste operazioni
in
senso inverso.

Sostituzione delle lampadine dei
fari abbaglianti
)Ruotare il por ta lampada verso sinistra erimuoverlo.)Premere la linguetta e rimuovere la
lampadina.)Sostituire la lampadina.
Per il rimontaggio, eseguire queste operazioni
in senso inverso.
Sostituzione delle lampadine
degli indicatori di direzione
)Ruotare il portalampada verso sinistra e rimuoverlo. )Rimuovere la lampadina e sostituirla.
Per il rimontaggio, effettuare queste operazioni
in ordine inverso.

Le lampadine color ambra, devono essere sostituite con lampadine di paricaratteristiche e colore.

8
Informazioni pratiche
103

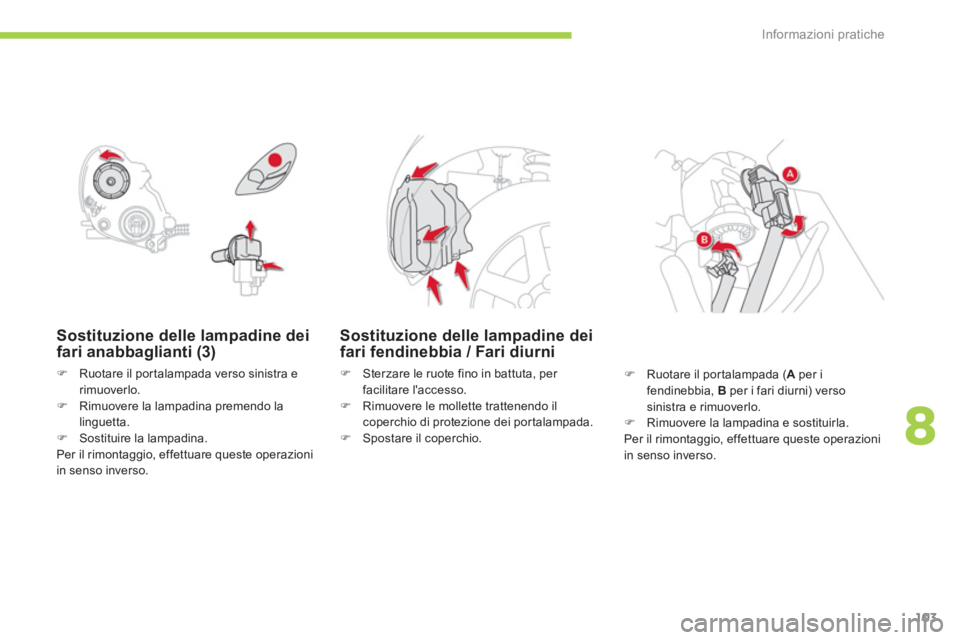

Sostituzione delle lampadine dei fari anabbaglianti (3)
)Ruotare il portalampada verso sinistra e rimuoverlo. )Rimuovere la lampadina premendo lalinguetta. )Sostituire la lampadina.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.

Sostituzione delle lampadine deifari fendinebbia / Fari diurni
)
Sterzare le ruote fino in battuta, per facilitare l'accesso. )
Rimuovere le mollette trattenendo il coperchio di protezione dei portalampada. )
Spostare il coperchio.
)
Ruotare il portalampada (A
per ifendinebbia, B
per i fari diurni) verso sinistra e rimuoverlo.)
Rimuovere la lampadina e sostituirla.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.

Informazioni pratiche
104

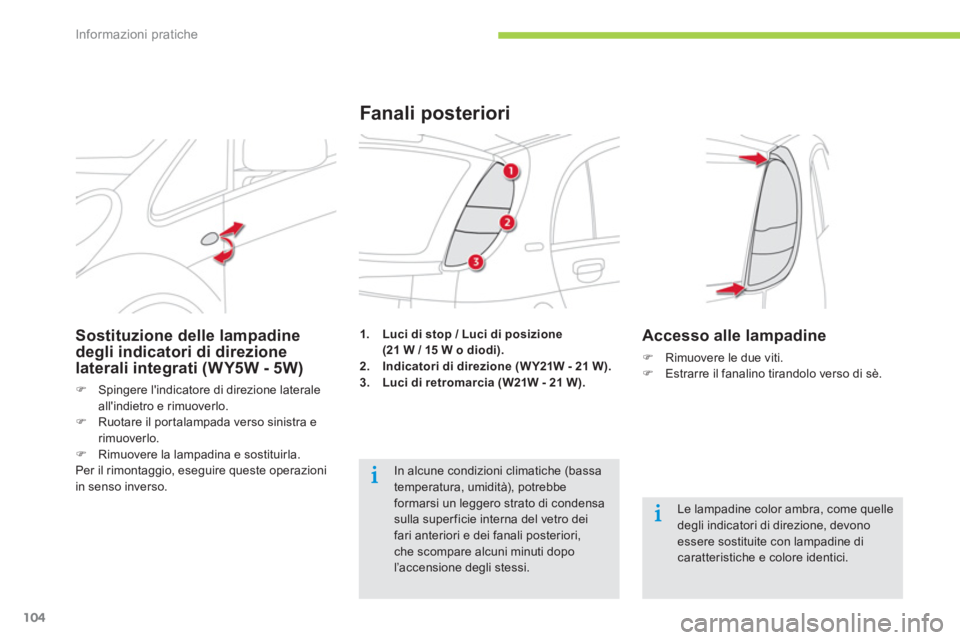

1.Luci di stop / Luci di posizione(21 W / 15 W o diodi).2.Indicatori di direzione (W Y21W - 21 W).3.Luci di retromarcia (W21W - 21 W).
Fanali posteriori
Le lampadine color ambra, come quelle degli indicatori di direzione, devono essere sostituite con lampadine di caratteristiche e colore identici.

In alcune condizioni climatiche (bassatemperatura, umidità), potrebbeformarsi un leggero strato di condensasulla superficie interna del vetro deifari anteriori e dei fanali posteriori,che scompare alcuni minuti dopol’accensione degli stessi.
Sostituzione delle lampadinedegli indicatori di direzione laterali integrati (WY5W - 5W)
)Spingere l'indicatore di direzione lateraleall'indietro e rimuoverlo.)Ruotare il portalampada verso sinistra e rimuoverlo. )Rimuovere la lampadina e sostituirla.
Per il rimontaggio, eseguire queste operazioni
in senso inverso.
Accesso alle lampadine
)Rimuovere le due viti. )Estrarre il fanalino tirandolo verso di sè.

8
Informazioni pratiche
105

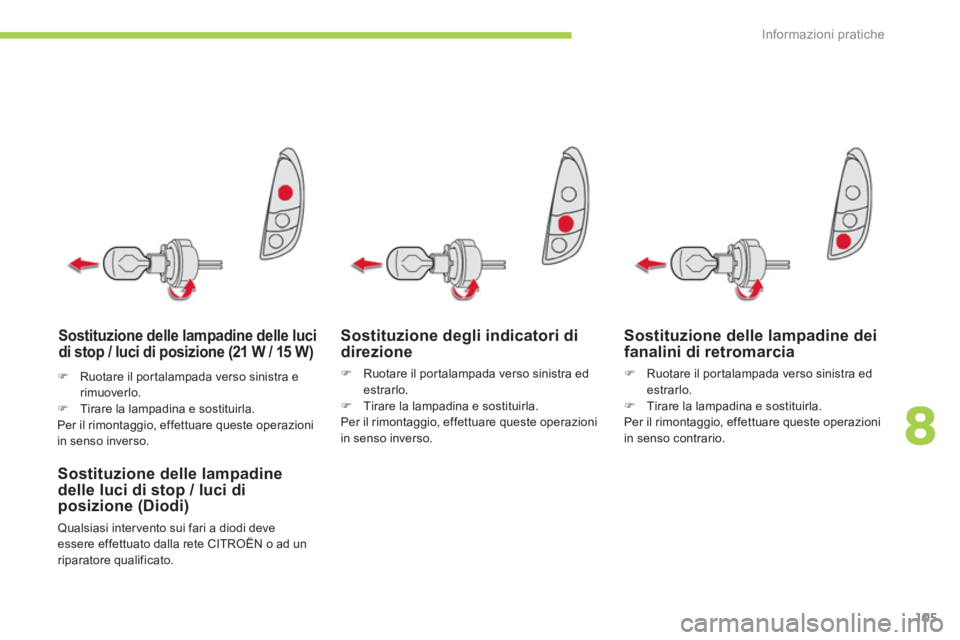

Sostituzione degli indicatori di direzione
) Ruotare il portalampada verso sinistra edestrarlo. )
Tirare la lampadina e sostituirla.
Per il rimontaggio, effettuare queste operazioni in senso inverso.

Sostituzione delle lampadine delle lucidi stop / luci di posizione (21 W / 15 W)
Sostituzione delle lampadine
delle luci di stop / luci diposizione (Diodi)
Qualsiasi inter vento sui fari a diodi deve
essere effettuato dalla rete CITROËN o ad un riparatore qualificato.
Sostituzione delle lampadine dei
fanalini di retromarcia
) Ruotare il portalampada verso sinistra edestrarlo.)
Tirare la lampadina e sostituirla.
Per il rimontaggio, effettuare queste operazioni
in senso contrario.
)Ruotare il portalampada verso sinistra e rimuoverlo.)Tirare la lampadina e sostituirla.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.

Informazioni pratiche
106
Sostituzione della lampadinaa
del fanalino fendinebbia
(W21W - 21W)
)Rimuovere il coperchio. )Ruotare il portalampada verso sinistra e rimuoverlo.
)Rimuovere la lampadina e sostituirla.
Per il rimontaggio, eseguire queste operazioni
in senso inverso.
Sostituzione della 3ª luce di stop(W5W - 5W)
)
Rimuovere le due viti.)
Rimuovere il porta lampada. )
Staccare la lampadina e sostituirla.
Per il rimontaggio, effettuare queste operazioni
in
senso inverso.

Sostituzione delle luci della targa(W5W - 5W)
)Spingere il coperchio verso l'interno. )Ruotare il portalampada e rimuoverlo. )Estrarre la lampada e sostituirla.
Per il rimontaggio, effettuare queste operazioniin senso inverso.

8
Informazioni pratiche
107

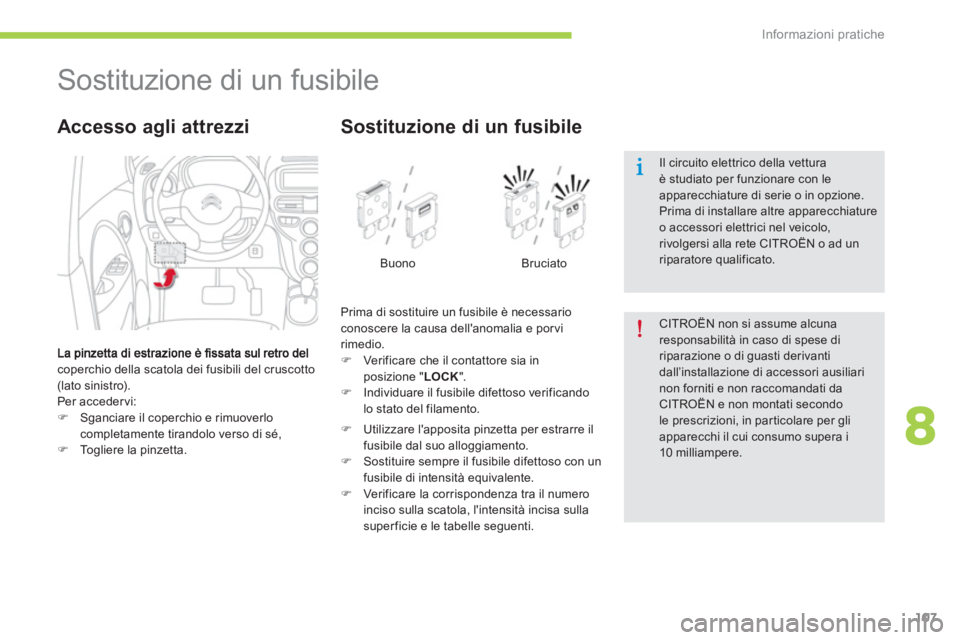

Sostituzione di un fusibile
coperchio della scatola dei fusibili del cruscotto (lato sinistro).
Per accedervi:)Sganciare il coperchio e rimuoverlo completamente tirandolo verso di sé, )Togliere la pinzetta.



Accesso agli attrezzi
Prima di sostituire un fusibile è necessario conoscere la causa dell'anomalia e por virimedio.)
Verificare che il contattore sia in posizione "LOCK
".)
Individuare il fusibile difettoso verificando lo stato del filamento.
Sostituzione di un fusibile
BuonoBruciato
)
Utilizzare l'apposita pinzetta per estrarre ilfusibile dal suo alloggiamento.)
Sostituire sempre il fusibile difettoso con unfusibile di intensità equivalente.)
Ver ificare la corrispondenza tra il numero
inciso sulla scatola, l'intensità incisa sulla super ficie e le tabelle seguenti.
CITROËN non si assume alcunaresponsabilità in caso di spese diriparazione o di guasti derivantidall’installazione di accessori ausiliarinon forniti e non raccomandati da CITROËN e non montati secondole prescrizioni, in par ticolare per gli apparecchi il cui consumo supera i10 milliampere.

Il circuito elettrico della vetturaè studiato per funzionare con leapparecchiature di serie o in opzione.
Prima di installare altre apparecchiatureo accessori elettrici nel veicolo, rivolgersi alla rete CITROËN o ad un riparatore qualificato.

Informazioni pratiche
108
Fusibili nel cruscotto
La scatola dei fusibili è situata nella par te
inferiore del cruscotto (lato sinistro).
Fusibile N°IntensitàFunzioni
17,5 A Luci di posizione anteriore e posteriore sinistra.
215 A
Presa accessori.
3- Non utilizzato.
47,5 A Motorino d'avviamento.
520
A Sistema audio.
6
- Non utilizzato.
7
7,5 A Equipaggiamenti di bordo, luci di posizione anteriore e posteriore destra.
87,5 A Retrovisori esterni elettrici.
97,5 A
Supervisore.
107,5 A
Aria condizionata.
1110 A
Fanalino fendinebbia posteriore.
1215 A Bloccaggio delle por te.
13 10
A Plafoniera.
