CITROEN C-ZERO 2017 Betriebsanleitungen (in German)

39
C-Zero_de_Chap03_ergonomie-et-confort_ed01-2016

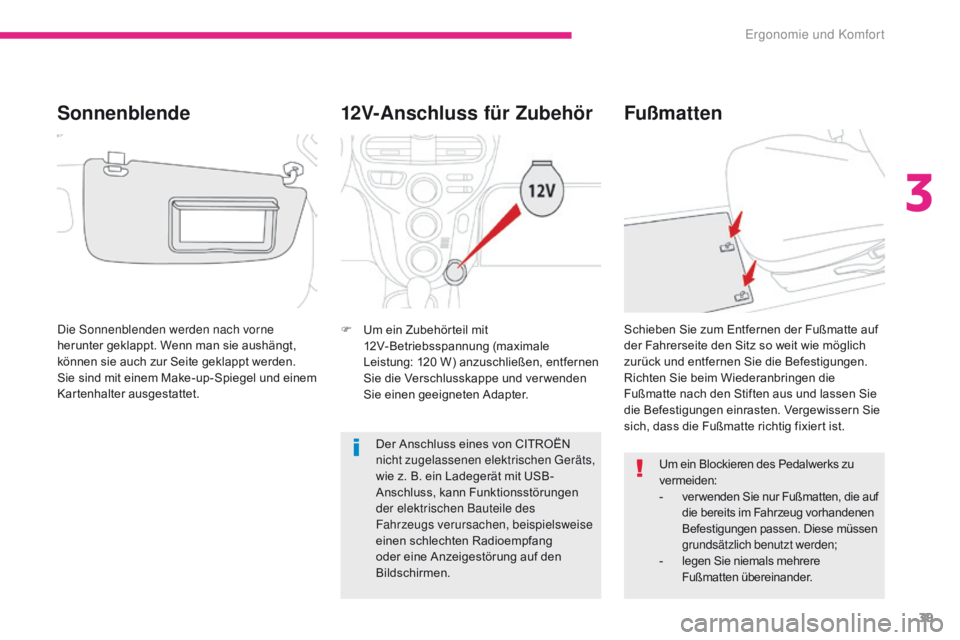

12V-Anschluss für Zubehör
F Um ein Zubehörteil mit 12V-Betriebsspannung (maximale
Leistung: 120
W) anzuschließen, entfernen
Sie die Verschlusskappe und ver wenden
Sie einen geeigneten Adapter.
Fußmatten
Um ein Blockieren des Pedalwerks zu
vermeiden:
-
v

erwenden Sie nur Fußmatten, die auf
die bereits im Fahrzeug vorhandenen
Befestigungen passen. Diese müssen
grundsätzlich benutzt werden;
-
l

egen Sie niemals mehrere
Fußmatten übereinander.
Schieben Sie zum Entfernen der Fußmatte auf
der Fahrerseite den Sitz so weit wie möglich
zurück und entfernen Sie die Befestigungen.
Richten Sie beim Wiederanbringen die
Fußmatte nach den Stiften aus und lassen Sie
die Befestigungen einrasten. Vergewissern Sie
sich, dass die Fußmatte richtig fixiert ist.
Die Sonnenblenden werden nach vorne
herunter geklappt. Wenn man sie aushängt,
können sie auch zur Seite geklappt werden.
Sie sind mit einem Make-up-Spiegel und einem
Kartenhalter ausgestattet.
Sonnenblende
Der Anschluss eines von CITROËN
nicht zugelassenen elektrischen Geräts,
wie z. B. ein Ladegerät mit USB-
Anschluss, kann Funktionsstörungen
der elektrischen Bauteile des
Fahrzeugs verursachen, beispielsweise
einen schlechten Radioempfang
oder eine Anzeigestörung auf den
Bildschirmen.
3
Ergonomie und Komfort

40
C-Zero_de_Chap03_ergonomie-et-confort_ed01-2016
Wenn das USB-Gerät angeschlossen ist, wird
es automatisch geladen.Für weitere Informationen zur
Verwendung dieses Anschlusses siehe
Rubrik Audio und Telematik .

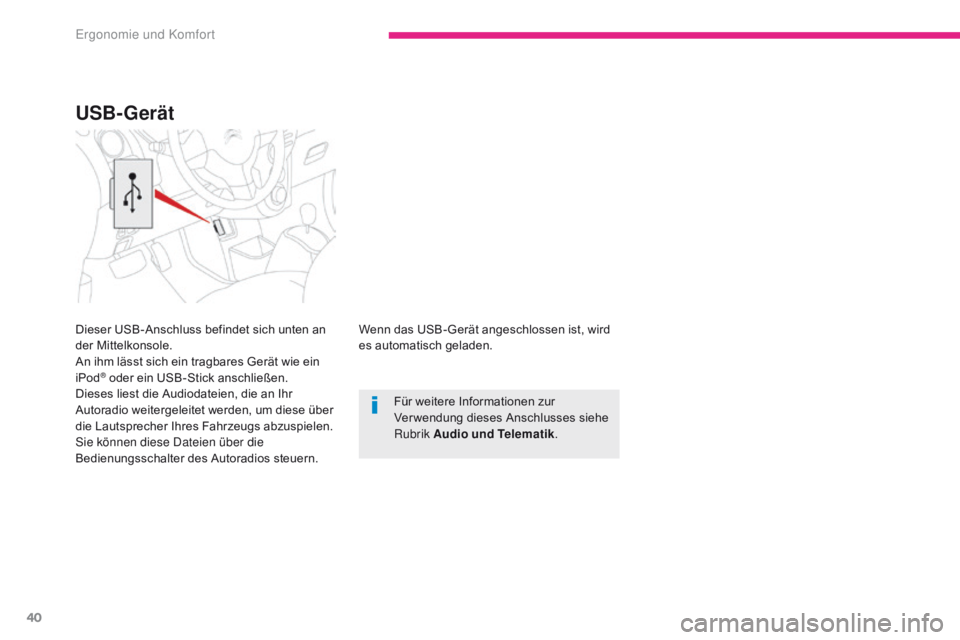

USB-Gerät
Dieser USB-Anschluss befindet sich unten an
der Mittelkonsole.
An ihm lässt sich ein tragbares Gerät wie ein
iPod
® oder ein USB-Stick anschließen.
Dieses liest die Audiodateien, die an Ihr
Autoradio weitergeleitet werden, um diese über
die Lautsprecher Ihres Fahrzeugs abzuspielen.
Sie können diese Dateien über die
Bedienungsschalter des Autoradios steuern.
Ergonomie und Komfort

41
C-Zero_de_Chap03_ergonomie-et-confort_ed01-2016

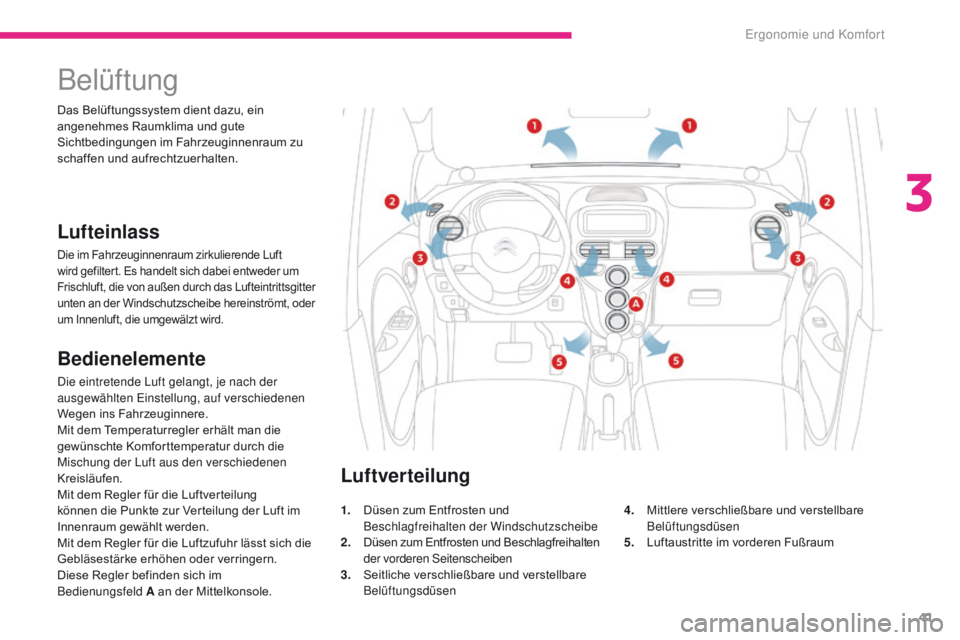

Belüftung
Lufteinlass
Die im Fahrzeuginnenraum zirkulierende Luft
wird gefiltert. Es handelt sich dabei entweder um
Frischluft, die von außen durch das Lufteintrittsgitter
unten an der Windschutzscheibe hereinströmt, oder
um Innenluft, die umgewälzt wird.
Das Belüftungssystem dient dazu, ein
angenehmes Raumklima und gute
Sichtbedingungen im Fahrzeuginnenraum zu
schaffen und aufrechtzuerhalten.
Bedienelemente
Die eintretende Luft gelangt, je nach der
ausgewählten Einstellung, auf verschiedenen
Wegen ins Fahrzeuginnere.
Mit dem Temperaturregler erhält man die
gewünschte Komforttemperatur durch die
Mischung der Luft aus den verschiedenen
Kreisläufen.
Mit dem Regler für die Luftverteilung
können die Punkte zur Verteilung der Luft im
Innenraum gewählt werden.
Mit dem Regler für die Luftzufuhr lässt sich die
Gebläsestärke erhöhen oder verringern.
Diese Regler befinden sich im
Bedienungsfeld

A an der Mittelkonsole.
Luftverteilung
1. Düsen zum Entfrosten und Beschlagfreihalten der Windschutzscheibe
2.
D

üsen zum Entfrosten und Beschlagfreihalten
der vorderen Seitenscheiben
3.
S

eitliche verschließbare und verstellbare
Belüftungsdüsen 4. M
ittlere verschließbare und verstellbare
Belüftungsdüsen
5.
L

uftaustritte im vorderen Fußraum
3
Ergonomie und Komfort

42
C-Zero_de_Chap03_ergonomie-et-confort_ed01-2016
Beachten Sie die folgenden Regeln zur Benutzung und Wartung der Anlage, damit sie ihre
volle Leistung bringt:
F
W
enn die Innentemperatur nach längerem Stehen in der Sonne sehr hoch ist, sollten
Sie für kurze Zeit durch Öffnen der Fenster lüften.
S

tellen Sie den Regler für die Luftzufuhr (Gebläsestärke) so ein, dass ein
ausreichender Austausch der Luft im Innenraum gewährleistet ist.
F

D
as in der Klimaanlage entstehende Kondenswasser fließt im Stillstand ab. Es ist
deshalb normal, wenn sich unter dem Fahrzeug Wasser ansammelt.
F

U
m eine gleichmäßige Luftverteilung zu gewährleisten, achten Sie bitte darauf, dass die
Lufteintrittsgitter unterhalb der Windschutzscheibe, die Düsen, die Belüftungsdüsen,
die Luftaustritte und die Zwangsentlüftung im Kofferraum frei bleiben.
F

V
erwenden Sie vorzugsweise den Frischlufteinlass, da bei längerem Umluftbetrieb die
Windschutzscheibe und die Seitenscheiben beschlagen können.
F

N
ehmen Sie die Klimaanlage ein- oder zweimal im Monat für die Dauer von 5 bis
10
Minuten in Betrieb, damit sie voll funktionstüchtig bleibt.
F

A
chten Sie auf einen guten Zustand des Innenraumfilters und lassen Sie die
Filtereinsätze in regelmäßigen Abständen ersetzen.
F

U
m zu gewährleisten, dass die Klimaanlage ordnungsgemäß funktioniert, sollten Sie
sie ebenfalls regelmäßig überprüfen lassen.
F

S
chalten Sie sie nicht ein, wenn sie keine Kühlleistung bringt. Wenden Sie sich in
diesem Fall an einen Vertreter des CITROËN-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.

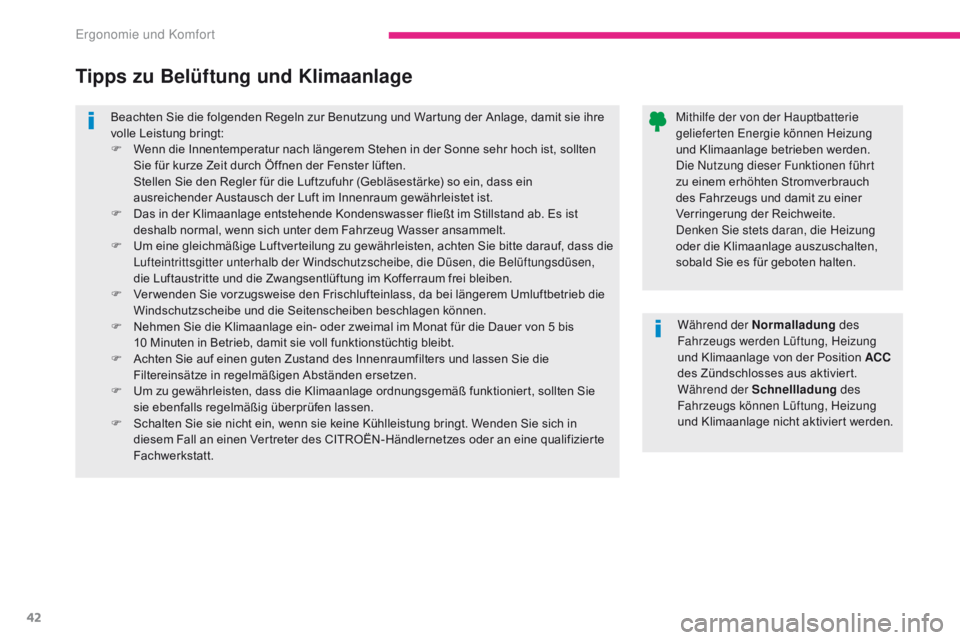

Tipps zu Belüftung und Klimaanlage
Mithilfe der von der Hauptbatterie
gelieferten Energie können Heizung
und Klimaanlage betrieben werden.
Die Nutzung dieser Funktionen führt
zu einem erhöhten Stromverbrauch
des Fahrzeugs und damit zu einer
Verringerung der Reichweite.
Denken Sie stets daran, die Heizung
oder die Klimaanlage auszuschalten,
sobald Sie es für geboten halten.
Während der Normalladung des
Fahrzeugs werden Lüftung, Heizung
und Klimaanlage von der Position ACC
des Zündschlosses aus aktiviert.
Während der Schnellladung des
Fahrzeugs können Lüftung, Heizung
und Klimaanlage nicht aktiviert werden.
Ergonomie und Komfort

43
C-Zero_de_Chap03_ergonomie-et-confort_ed01-2016

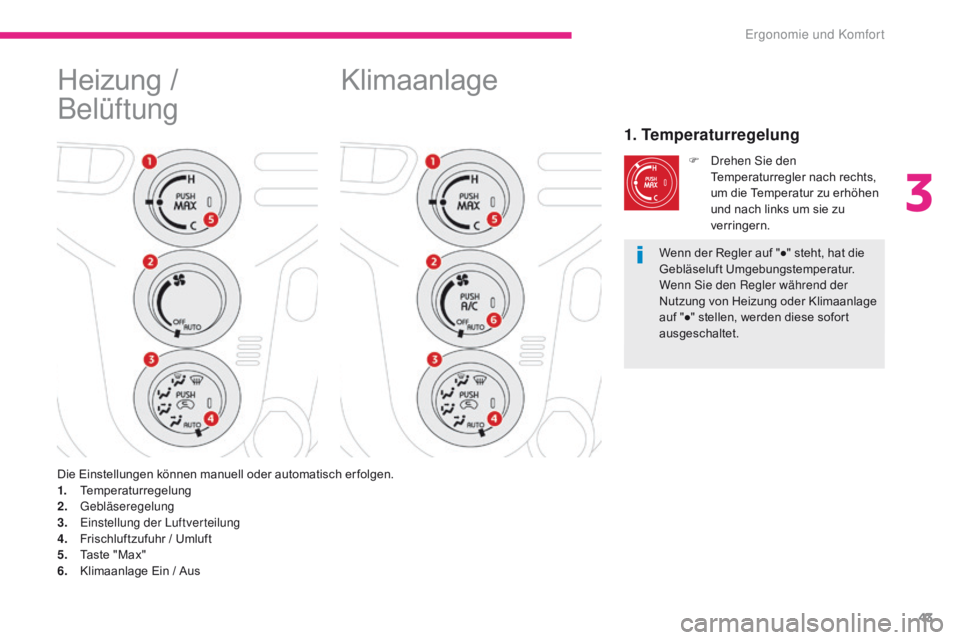

Klimaanlage
1. Temperaturregelung
F Drehen Sie den Temperaturregler nach rechts,
um die Temperatur zu erhöhen
und nach links um sie zu
verringern.
Die Einstellungen können manuell oder automatisch er folgen.
1.
T

emperaturregelung
2.
G

ebläseregelung
3.
E

instellung der Luftverteilung
4.
F

rischluftzufuhr / Umluft
5.
T

aste "Max"
6.
K

limaanlage Ein / Aus Wenn der Regler auf "●" steht, hat die
Gebläseluft Umgebungstemperatur.
Wenn Sie den Regler während der
Nutzung von Heizung oder Klimaanlage
auf "●" stellen, werden diese sofort
ausgeschaltet.
Heizung /
Belüftung
3
Ergonomie und Komfort

44
C-Zero_de_Chap03_ergonomie-et-confort_ed01-2016

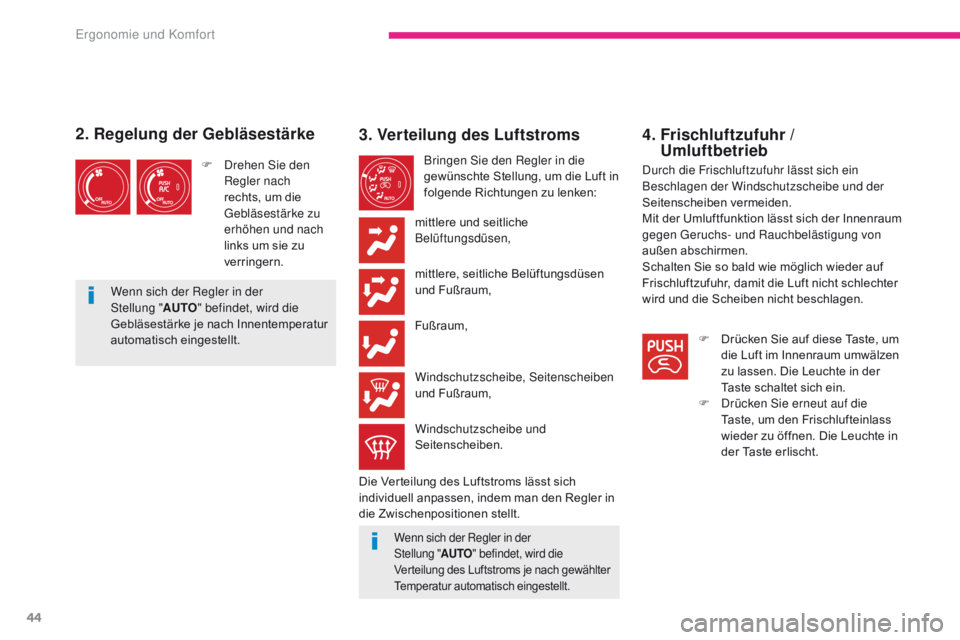

4. Frischluftzufuhr / Umluftbetrieb
Durch die Frischluftzufuhr lässt sich ein
Beschlagen der Windschutzscheibe und der
Seitenscheiben vermeiden.
Mit der Umluftfunktion lässt sich der Innenraum
gegen Geruchs- und Rauchbelästigung von
außen abschirmen.
Schalten Sie so bald wie möglich wieder auf
Frischluftzufuhr, damit die Luft nicht schlechter
wird und die Scheiben nicht beschlagen.
F

D
rücken Sie auf diese Taste, um
die Luft im Innenraum umwälzen
zu lassen. Die Leuchte in der
Taste schaltet sich ein.
F

D
rücken Sie erneut auf die
Taste, um den Frischlufteinlass
wieder zu öffnen. Die Leuchte in
der Taste erlischt.
3. Verteilung des Luftstroms
Bringen Sie den Regler in die
gewünschte Stellung, um die Luft in
folgende Richtungen zu lenken:
mittlere und seitliche
Belüftungsdüsen,
mittlere, seitliche Belüftungsdüsen
und Fußraum,
Fußraum,
Windschutzscheibe, Seitenscheiben
und Fußraum,
Windschutzscheibe und
Seitenscheiben.
Die Verteilung des Luftstroms lässt sich
individuell anpassen, indem man den Regler in
die Zwischenpositionen stellt.
Wenn sich der Regler in der
Stellung "AUTO " befindet, wird die
Verteilung des Luftstroms je nach gewählter
Temperatur automatisch eingestellt.
2. Regelung der Gebläsestärke
F Drehen Sie den Regler nach
rechts, um die
Gebläsestärke zu
erhöhen und nach
links um sie zu
verringern.
Wenn sich der Regler in der
Stellung " AUTO" befindet, wird die
Gebläsestärke je nach Innentemperatur
automatisch eingestellt.
Ergonomie und Komfort

45
C-Zero_de_Chap03_ergonomie-et-confort_ed01-2016
6. Klimaanlage ein / aus
Ein
F Drücken Sie die Taste "A /C ", die dazugehörige
Kontrollleuchte schaltet sich ein.
Die Klimaanlage funktioniert nicht, wenn das
Gebläse ausgeschaltet ist.
Aus
F Drücken Sie erneut die Taste "A /C " , die
dazugehörige Kontrollleuchte erlischt.
Durch das Ausschalten kann es zu
unangenehmen Begleiterscheinungen kommen
(Feuchtigkeit, beschlagene Scheiben).

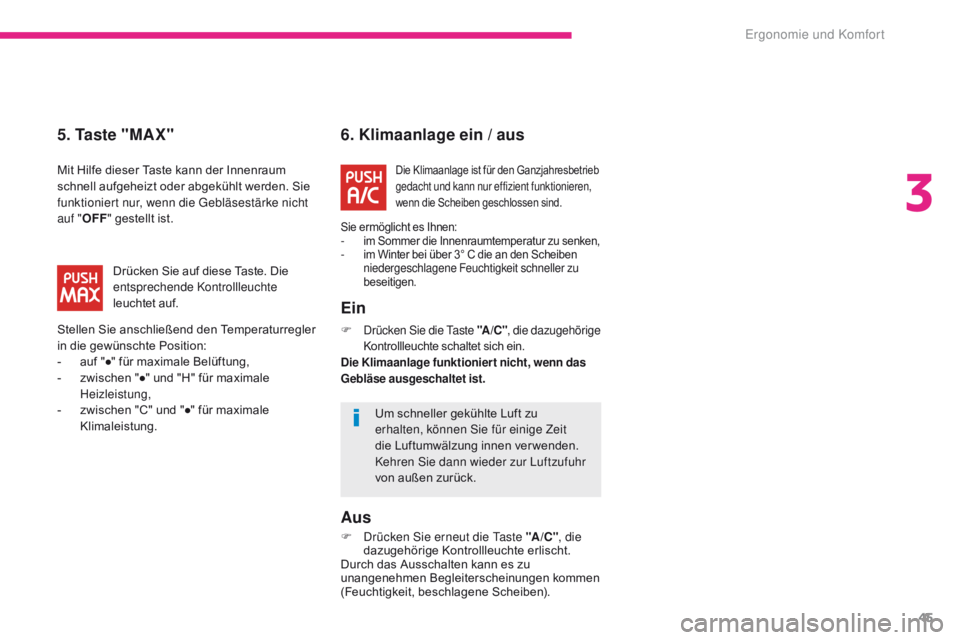

5. Taste "MAX"
Die Klimaanlage ist für den Ganzjahresbetrieb
gedacht und kann nur effizient funktionieren,
wenn die Scheiben geschlossen sind.
Sie ermöglicht es Ihnen:- im Sommer die Innenraumtemperatur zu senken,- im Winter bei über 3° C die an den Scheiben niedergeschlagene Feuchtigkeit schneller zu
beseitigen.
Mit Hilfe dieser Taste kann der Innenraum
schnell aufgeheizt oder abgekühlt werden. Sie
funktioniert nur, wenn die Gebläsestärke nicht
auf " OFF" gestellt ist.
Drücken Sie auf diese Taste. Die
entsprechende Kontrollleuchte
leuchtet auf.
Stellen Sie anschließend den Temperaturregler
in die gewünschte Position:
-

a
uf "●" für maximale Belüftung,
-

z
wischen "●" und "H" für maximale
Heizleistung,
-

z
wischen "C" und "●" für maximale
Klimaleistung. Um schneller gekühlte Luft zu
erhalten, können Sie für einige Zeit
die Luftumwälzung innen ver wenden.
Kehren Sie dann wieder zur Luftzufuhr
von außen zurück.
3
Ergonomie und Komfort

46
C-Zero_de_Chap03_ergonomie-et-confort_ed01-2016
Schalten Sie die Heckscheiben- und
Außenspiegelheizung aus, wenn
Sie es für geboten halten, um den
Stromverbrauch des Fahrzeugs gering
zu halten und damit dessen Reichweite
zu vergrößern.

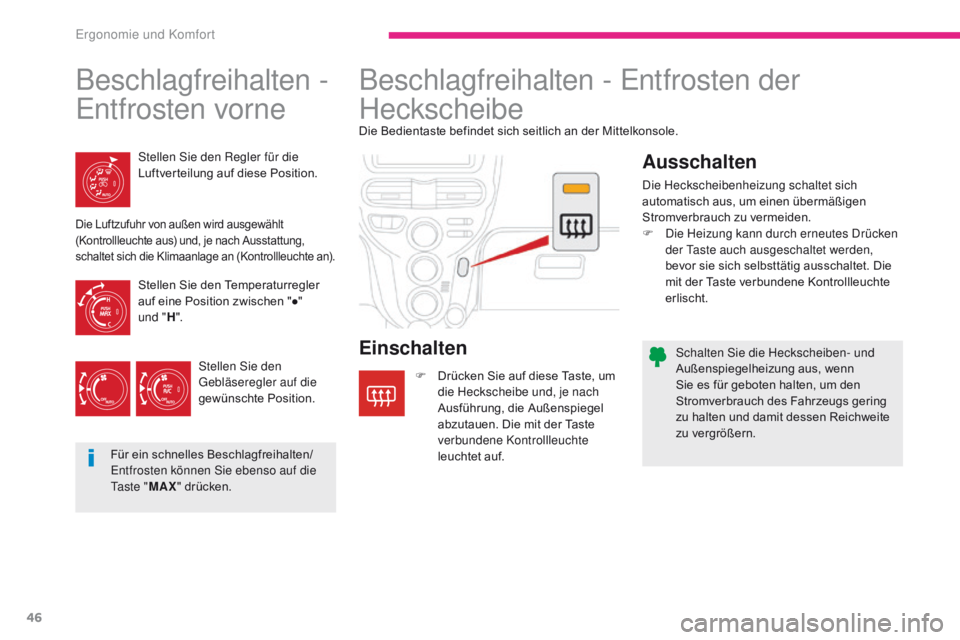

Beschlagfreihalten -
Entfrosten vorneBeschlagfreihalten - Entfrosten der
Heckscheibe
Die Bedientaste befindet sich seitlich an der Mittelkonsole.
F
D
rücken Sie auf diese Taste, um
die Heckscheibe und, je nach
Ausführung, die Außenspiegel
abzutauen. Die mit der Taste
verbundene Kontrollleuchte
leuchtet auf.
Stellen Sie den Regler für die
Luftverteilung auf diese Position.
Einschalten
Ausschalten
Die Heckscheibenheizung schaltet sich
automatisch aus, um einen übermäßigen
Stromverbrauch zu vermeiden.
F

D
ie Heizung kann durch erneutes Drücken
der Taste auch ausgeschaltet werden,
bevor sie sich selbsttätig ausschaltet. Die
mit der Taste verbundene Kontrollleuchte
erlischt.
Für ein schnelles Beschlagfreihalten/
Entfrosten können Sie ebenso auf die
Ta s t e " MAX" drücken.
Die Luftzufuhr von außen wird ausgewählt
(Kontrollleuchte aus) und, je nach Ausstattung,
schaltet sich die Klimaanlage an (Kontrollleuchte an).
Stellen Sie den Temperaturregler
auf eine Position zwischen "●"
und
"H ".
Stellen Sie den
Gebläseregler auf die
gewünschte Position.
Ergonomie und Komfort

47
C-Zero_de_Chap03_ergonomie-et-confort_ed01-2016

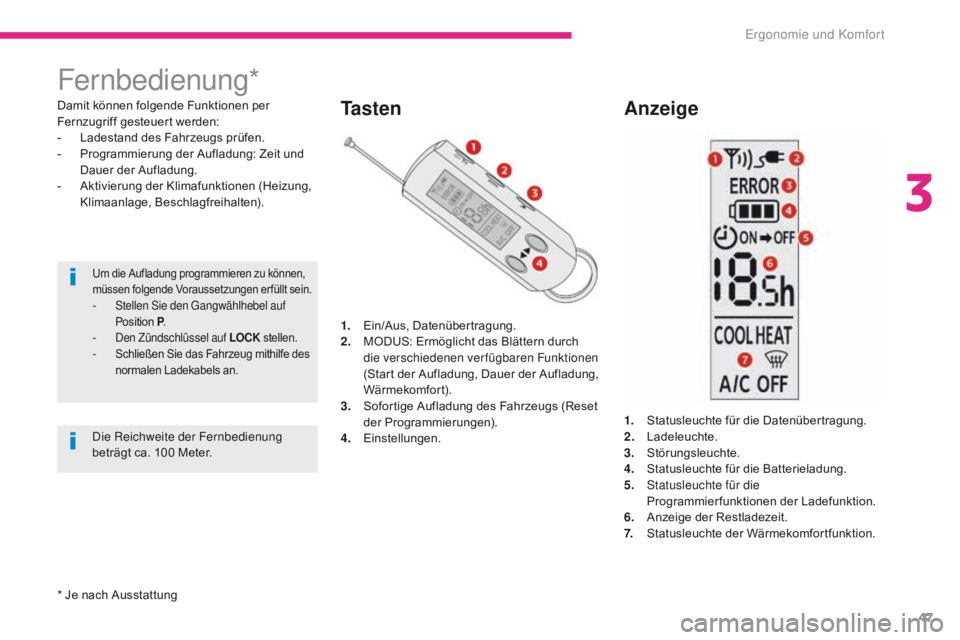

Fernbedienung*
Damit können folgende Funktionen per
Fernzugriff gesteuert werden:
-
L
adestand des Fahrzeugs prüfen.
-

P
rogrammierung der Aufladung: Zeit und
Dauer der Aufladung.
-

A
ktivierung der Klimafunktionen (Heizung,
Klimaanlage, Beschlagfreihalten).
Um die Aufladung programmieren zu können,
müssen folgende Voraussetzungen erfüllt sein.
- Stellen Sie den Gangwählhebel auf Position P.
- Den Zündschlüssel auf LOCK stellen.- Schließen Sie das Fahrzeug mithilfe des
normalen Ladekabels an.
Ta s t e n Anzeige
1. Ein/Aus, Datenübertragung.
2. M
ODUS: Ermöglicht das Blättern durch
die verschiedenen verfügbaren Funktionen
(Start der Aufladung, Dauer der Aufladung,
Wärmekomfor t).
3.
S

ofortige Aufladung des Fahrzeugs (Reset
der Programmierungen).
4.
E

instellungen. 1.
S

tatusleuchte für die Datenübertragung.
2.
L

adeleuchte.
3.
S

törungsleuchte.
4.
S

tatusleuchte für die Batterieladung.
5.
S

tatusleuchte für die
Programmierfunktionen der Ladefunktion.
6.
A

nzeige der Restladezeit.
7.
S

tatusleuchte der Wärmekomfortfunktion.
Die Reichweite der Fernbedienung
beträgt ca. 100 Meter.
* Je nach Ausstattung
3
Ergonomie und Komfort

48
C-Zero_de_Chap03_ergonomie-et-confort_ed01-2016
Wenn innerhalb von 30 Sekunden keine
Betätigung er folgt, schaltet sich die
Fernbedienung automatisch aus.Sollte die Programmierung des
Ladebeginns ohne Angabe der
Ladedauer er folgen, so wird die
Batterie vollständig geladen.Die Ladedauer kann zwischen 0,5 und
19,5 Stunden eingestellt werden. Sie
können in diesem Fall auch die Dauer
"-h" wählen: dann wird der Ladevorgang
beendet, wenn die Batterie vollständig
geladen ist. Diese Dauer ist der
Standardwert.

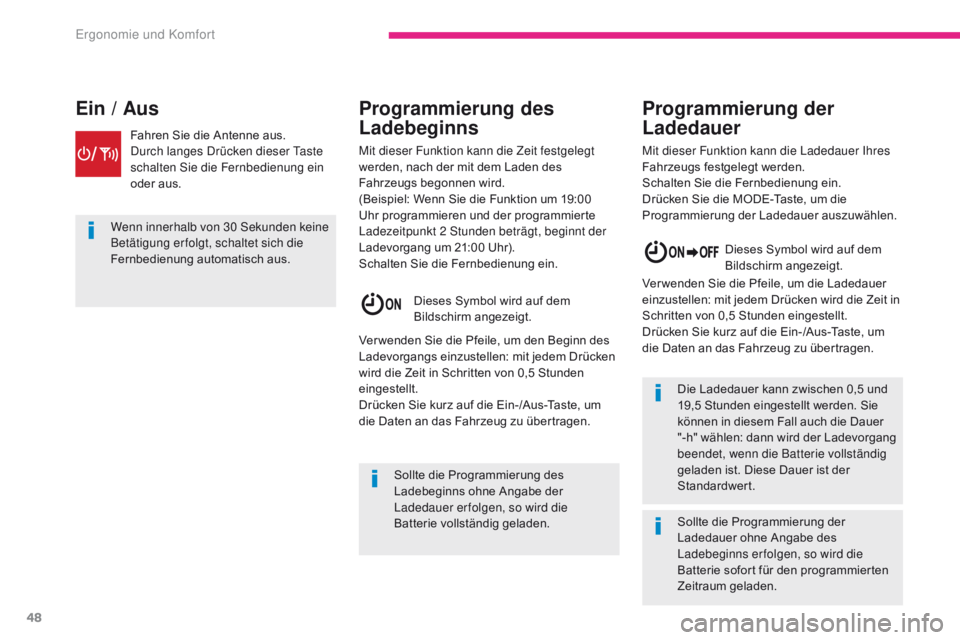

Ein / Aus
Programmierung der
Ladedauer
Mit dieser Funktion kann die Ladedauer Ihres
Fahrzeugs festgelegt werden.
Schalten Sie die Fernbedienung ein.
Drücken Sie die MODE-Taste, um die
Programmierung der Ladedauer auszuwählen.
Fahren Sie die Antenne aus.
Durch langes Drücken dieser Taste
schalten Sie die Fernbedienung ein
oder aus.
Programmierung des
Ladebeginns
Mit dieser Funktion kann die Zeit festgelegt
werden, nach der mit dem Laden des
Fahrzeugs begonnen wird.
(Beispiel: Wenn Sie die Funktion um 19:00
Uhr programmieren und der programmierte
Ladezeitpunkt 2 Stunden beträgt, beginnt der
Ladevorgang um 21:00 Uhr).
Schalten Sie die Fernbedienung ein.
Dieses Symbol wird auf dem
Bildschirm angezeigt.
Ver wenden Sie die Pfeile, um den Beginn des
Ladevorgangs einzustellen: mit jedem Drücken
wird die Zeit in Schritten von 0,5 Stunden
eingestellt.
Drücken Sie kurz auf die Ein-/Aus-Taste, um
die Daten an das Fahrzeug zu übertragen. Dieses Symbol wird auf dem
Bildschirm angezeigt.
Ver wenden Sie die Pfeile, um die Ladedauer
einzustellen: mit jedem Drücken wird die Zeit in
Schritten von 0,5 Stunden eingestellt.
Drücken Sie kurz auf die Ein-/Aus-Taste, um
die Daten an das Fahrzeug zu übertragen.
Sollte die Programmierung der
Ladedauer ohne Angabe des
Ladebeginns er folgen, so wird die
Batterie sofort für den programmierten
Zeitraum geladen.
Ergonomie und Komfort
