129
C-Zero_sv_Chap08_en-cas-de-panne_ed01-2016

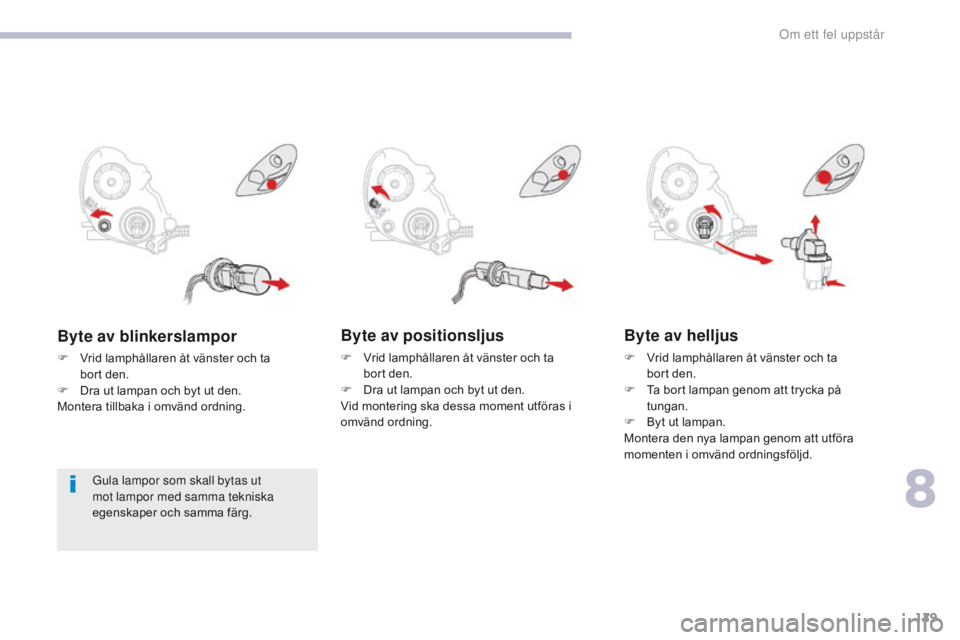

Byte av positionsljus
F Vrid lamphållaren åt vänster och ta bort den.
F

D
ra ut lampan och byt ut den.
Vid montering ska dessa moment utföras i
omvänd ordning.
Byte av helljus
F Vrid lamphållaren åt vänster och ta bort den.
F

T
a bort lampan genom att trycka på
tungan.
F

B
yt ut lampan.
Montera den nya lampan genom att utföra
momenten i omvänd ordningsföljd.
Byte av blinkerslampor
F Vrid lamphållaren åt vänster och ta bort den.
F

D
ra ut lampan och byt ut den.
Montera tillbaka i omvänd ordning.
Gula lampor som skall bytas ut
mot lampor med samma tekniska
egenskaper och samma färg.
8
Om ett fel uppstår

130
C-Zero_sv_Chap08_en-cas-de-panne_ed01-2016
Byte av halvljus
F Vrid lamphållaren åt vänster och ta bort den.
F

T
a bort lampan genom att trycka på
tungan.
F

B
yt ut lampan.
Vid återmonteringen ska du utföra dessa
moment i omvänd ordning.
Byte av dimstrålkastare /
Varselljus
F Vrid hjulen helt för att lättare komma åt.
F T a bort klämmorna som håller
lamphållarens skyddskåpa.
F

F
ör kåpan åt sidan. F
V rid lamphållaren (A för dimstrålkastare,
B
för varselljus) till vänster och ta ut den.
F

D
ra ut lampan och byt ut den.
Montera tillbaka lampan genom att utföra
momenten i omvänd ordningsföljd.
Om ett fel uppstår

131
C-Zero_sv_Chap08_en-cas-de-panne_ed01-2016
1. Bromsljus / positionsljus (21 W / 15 W eller dioder).
2.
B

linkersljus (W Y21W - 21 W).
3.
B

ackljus (W21W - 21 W).
Bakljus
Lampor med gul färg, t.ex. sådana som
används i blinkersljusen, måste bytas
ut mot lampor med samma egenskaper
och färg.
Under vissa väder förhållanden (låga
temperaturer, fukt) kan imma bildas på
insidan av strålkastarglasen fram och
bak. Den försvinner några minuter efter
det att ljuset har tänts.
Byte av integrerade sidoblinkers
(WY5W - 5
W)
F Tryck sidoblinkersljuset bakåt och
lossa det.
F

V
rid lamphållarn åt vänster och ta bort den.
F

T
a bort lampan och byt ut den.
Montera tillbaka lampan genom att utföra
momenten i omvänd ordningsföljd.
Så här kommer du åt lamporna
F Ta bort de båda skruvarna.
F L ossa lampinsatsen genom att dra den
mot
dig.
8
Om ett fel uppstår

132
C-Zero_sv_Chap08_en-cas-de-panne_ed01-2016
Byte av blinkersljus
Byte av bromsljus / positionsljus
(Dioder)
Alla ingrepp på LED-ljus ska utföras av en
CITROËN-verkstad eller en annan kvalificerad
verkstad.
Byte av backljus
Byte av bromsljus / positionsljus
(21

W / 15

W)
F Vrid lamphållaren åt vänster och ta
bort den.
F

D
ra ut lampan och byt ut den.
Montera tillbaka lampan genom att utföra
momenten i omvänd ordningsföljd. F
V rid lamphållaren åt vänster och dra
ut den.
F

D
ra ut lampan och byt den.
Vid återmonteringen utför du ingreppen
i omvänd ordningsföljd. F
V rid lamphållaren åt vänster och dra
ut den.
F

D
ra ut lampan och byt den.
Vid återmonteringen utför du ingreppen
i omvänd ordningsföljd.
Om ett fel uppstår

133
C-Zero_sv_Chap08_en-cas-de-panne_ed01-2016
Byte av dimljus (W21W - 21W)
F Ta bort kåpan.
F V rid lamphållaren åt vänster och ta
bort
den.
F

T
a bort lampan och byt den.
Montera tillbaka lampan genom att utföra
samma moment i omvänd ordningsföljd.
Byte av det höga bromsljuset
(W5W - 5W)
F Ta bort de två skruvarna.
F D ra ur lamphållaren.
F

T
a bort lampan och byt ut den.
Gör på samma sätt vid återmonteringen, men
i omvänd ordning.
Byte av nummerplåtsbelysning
(W5W - 5W)
F Tryck kåpan inåt.
F V rid lamphållaren och ta bort den.
F

T
a bort glödlampan och byt ut den.
Vid återmonteringen utför du dessa moment
i omvänd ordning.
8
Om ett fel uppstår

134
C-Zero_sv_Chap08_en-cas-de-panne_ed01-2016
Byte av säkring
Tången har placerats på baksidan av locket
på säkringsboxen i instrumentbrädan
(vänster sida).
Gör så här:
F

S
näpp loss locket och ta av det helt genom
att dra det mot dig.
F

T
a ut tången.
Ta fram verktygen
Innan du byter ut en säkring måste du ta reda
på orsaken till felet och avhjälpa det.
F
K
ontrollera att tändningen står i
läge
"LOCK ".
F

I
dentifiera den defekta säkringen genom
att titta på hur smälttråden ser ut.
Byta en säkring
Hel Tr a s i g
F

A

nvänd specialtången för att dra ut
säkringen ur dess hållare.
F

B

yt alltid ut en defekt säkring mot en
säkring med samma styrka.
F

K

ontrollera motsvarigheten av styrkan
mellan numret som står angivet på
säkringsboxen, på ovansidan och i
nedanstående tabeller. CITROËN frånsäger sig allt ansvar för
utgifter som föranletts av reparation
av bilen eller funktionsstörningar som
förorsakats av montering av extra
tillbehör som inte levererats och inte
rekommenderats av C
i

tr
Oë
n och som
inte monterats enligt givna föreskrifter,
i synnerhet då den sammanlagda
förbrukningen av de anslutna extra
enheterna överskrider 10 milliampere. Elsystemet i bilen har konstruerats
för att fungera med standard- eller
tillvalsutrustning.
Kontakta en C itr
Oë
n
-
verkstad eller
en annan kvalificerad verkstad innan
du monterar andra anordningar eller
elektriska tillbehör i din bil.
Om ett fel uppstår

135
C-Zero_sv_Chap08_en-cas-de-panne_ed01-2016
Säkringar i
instrumentbrädan
Säkringsboxarna har placerats i den nedre
delen av instrumentbrädan (på den vänstra
s i d a n).Säkring nr Ampere
Funktion
1 7, 5 AVänster positionsljus fram och bak.
2 15 ATillbehörsuttag.
3 -Används ej.
4 7, 5 AStartmotor.
5 20 ALjudanläggning.
6 -Används ej.
7 7, 5 A Utrustning i bilen, höger positionsljus fram och bak.
8 7, 5 AElmanövrerade sidospeglar.
9 7, 5 AÖvervakningsfunktion.
10 7, 5 ALuftkonditionering.
11 10 ADimljus bak.
12 15 ADörrlåsning.
13 10 ATakbelysning.
8
Om ett fel uppstår

136
C-Zero_sv_Chap08_en-cas-de-panne_ed01-2016
Säkring nr AmpereFunktion
14 15 ABakrutetorkare.
15 7, 5 AInstrumenttavla.
16 7, 5 AVärme.
17 20 ASätesvärmare.
18 10 ATillval.
19 7, 5 ADefroster, sidospeglar.
20 20 AVindrutetorkare.
21 7, 5 AKrockkuddar.
22 30 ADefroster, bakruta.
23 30 AVärme.
24 -Används ej.
25 10 ARadio.
26 15 AKupésäkring.
Så här kommer du åt dem:
F

L

ossa locket och ta bort det helt genom att
dra det mot dig.
Om ett fel uppstår

137
C-Zero_sv_Chap08_en-cas-de-panne_ed01-2016
Säkring nr AmpereFunktion
1 -Används ej.
2 30 AIntern säkring.
3 40 AElmotor.
4 40 AKylarfläkt.
5 40 AElektriska fönsterhissar.
6 30 AVakuumpump.
7 15 AHuvudbatteriets styrbox.
8 15 ATredje bromsljuset.
9 15 ADimstrålkastare fram.
10 15 AVattenpump.
Säkringar under
framhuven
Säkringsboxen under framhuven sitter under
värmesystemets vätskebehållare. Det är enbart
dessa säkringar som kan bytas.
Byte av säkringar i övriga boxar
(vakuumpump och tillbehörsbatteri)
måste göras på en CITROËN-verkstad
eller en annan kvalificerad verkstad.
8
Om ett fel uppstår

138
C-Zero_sv_Chap08_en-cas-de-panne_ed01-2016
Så här kommer du åt säkringarna
F Öppna huven.
F S näpp loss locket och ta av det helt genom
att dra det mot dig.
F

B
yt ut säkringen.
F

S
täng locket noggrant efter ingreppet, så
att säkringsboxens lock sluter tätt. Säkring nr Ampere
Funktion
11 10 AIntegrerad laddare.
12 10 ABlinkersljus.
13 10 ASignalhorn.
14 10 AVarselljus.
15 15 ABatterifläkt.
16 10 AAC-kompressor.
17 20 AHöger halvljus.
18 20 AVänster halvljus, strålkastarinställning.
19 10 AHöger helljus.
20 10 AVänster helljus.
