129
C-Zero_es_Chap08_en-cas-de-panne_ed01-2016

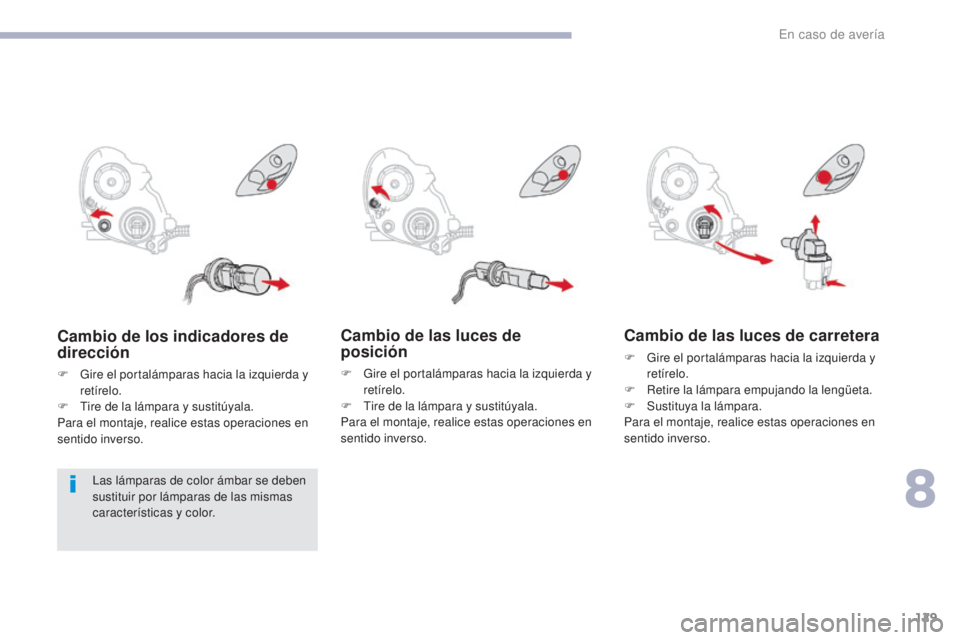

Cambio de las luces de
posición
F Gire el portalámparas hacia la izquierda y retírelo.
F

T
ire de la lámpara y sustitúyala.
Para el montaje, realice estas operaciones en
sentido inverso.
Cambio de las luces de carretera
F Gire el portalámparas hacia la izquierda y retírelo.
F

R
etire la lámpara empujando la lengüeta.
F

S
ustituya la lámpara.
Para el montaje, realice estas operaciones en
sentido inverso.
Cambio de los indicadores de
dirección
F Gire el portalámparas hacia la izquierda y retírelo.
F

T
ire de la lámpara y sustitúyala.
Para el montaje, realice estas operaciones en
sentido inverso.
Las lámparas de color ámbar se deben
sustituir por lámparas de las mismas
características y color.
8
En caso de avería

130
C-Zero_es_Chap08_en-cas-de-panne_ed01-2016

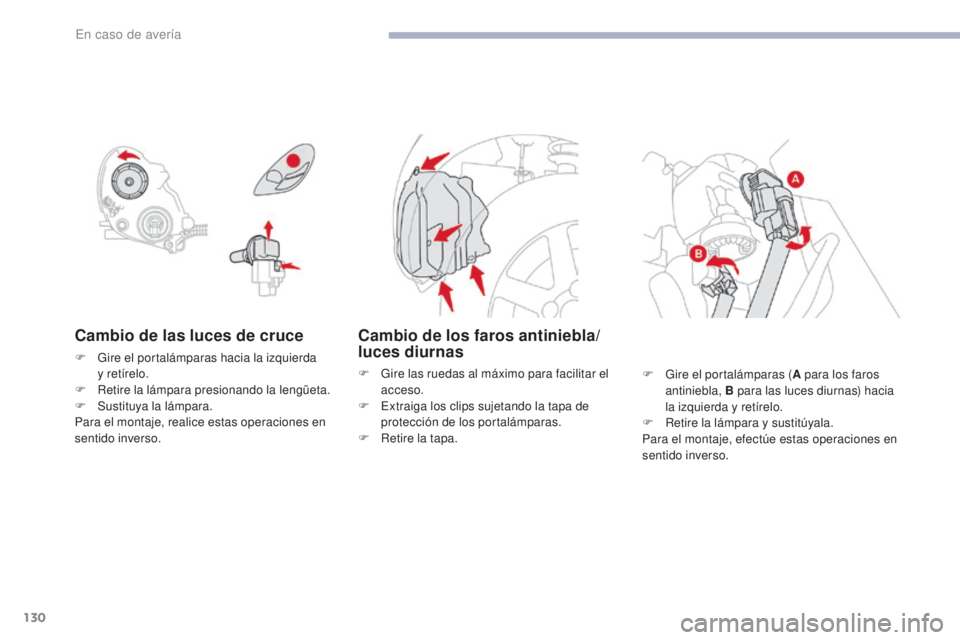

Cambio de las luces de cruce
F Gire el portalámparas hacia la izquierda y retírelo.
F Retire la lámpara presionando la lengüeta.
F

S
ustituya la lámpara.
Para el montaje, realice estas operaciones en
sentido inverso.
Cambio de los faros antiniebla/
luces diurnas
F Gire las ruedas al máximo para facilitar el acceso.
F

E
xtraiga los clips sujetando la tapa de
protección de los portalámparas.
F

R
etire la tapa. F
Gire el portalámparas ( A para los faros
antiniebla, B para las luces diurnas) hacia
la izquierda y retírelo.
F

R
etire la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
En caso de avería

131
C-Zero_es_Chap08_en-cas-de-panne_ed01-2016

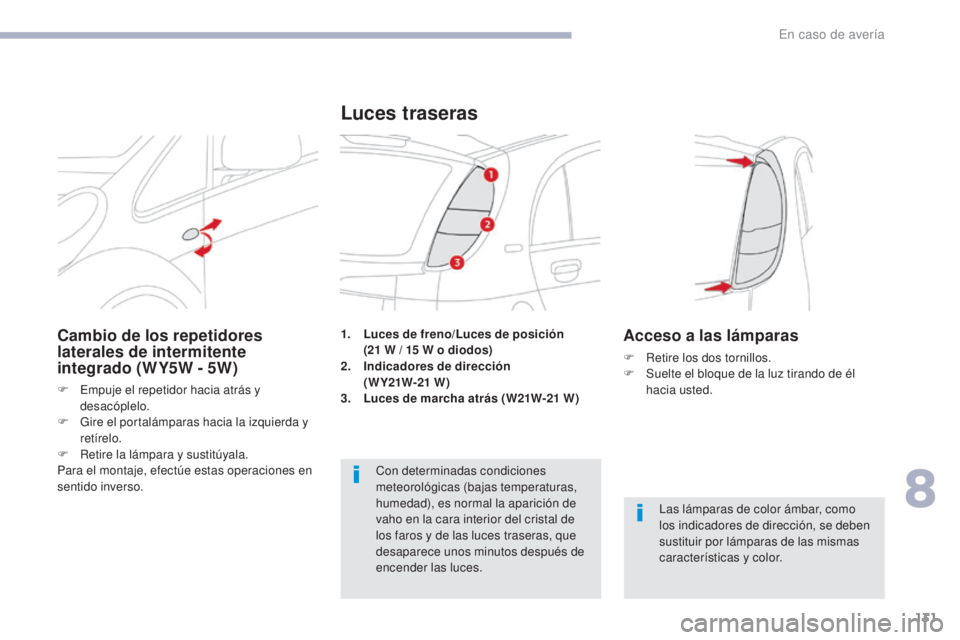

1. Luces de freno/Luces de posición (21 W / 15 W o diodos)
2.
I

ndicadores de dirección
(W Y21W-21


W)
3.
L

uces de marcha atrás (W21W-21 W)
Luces traseras
Las lámparas de color ámbar, como
los indicadores de dirección, se deben
sustituir por lámparas de las mismas
características y color.
Con determinadas condiciones
meteorológicas (bajas temperaturas,
humedad), es normal la aparición de
vaho en la cara interior del cristal de
los faros y de las luces traseras, que
desaparece unos minutos después de
encender las luces.
Cambio de los repetidores
laterales de intermitente
integrado (WY5W - 5W)
F Empuje el repetidor hacia atrás y
desacóplelo.
F

G
ire el portalámparas hacia la izquierda y
retírelo.
F

R
etire la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Acceso a las lámparas
F Retire los dos tornillos.
F S uelte el bloque de la luz tirando de él
hacia usted.
8
En caso de avería

132
C-Zero_es_Chap08_en-cas-de-panne_ed01-2016

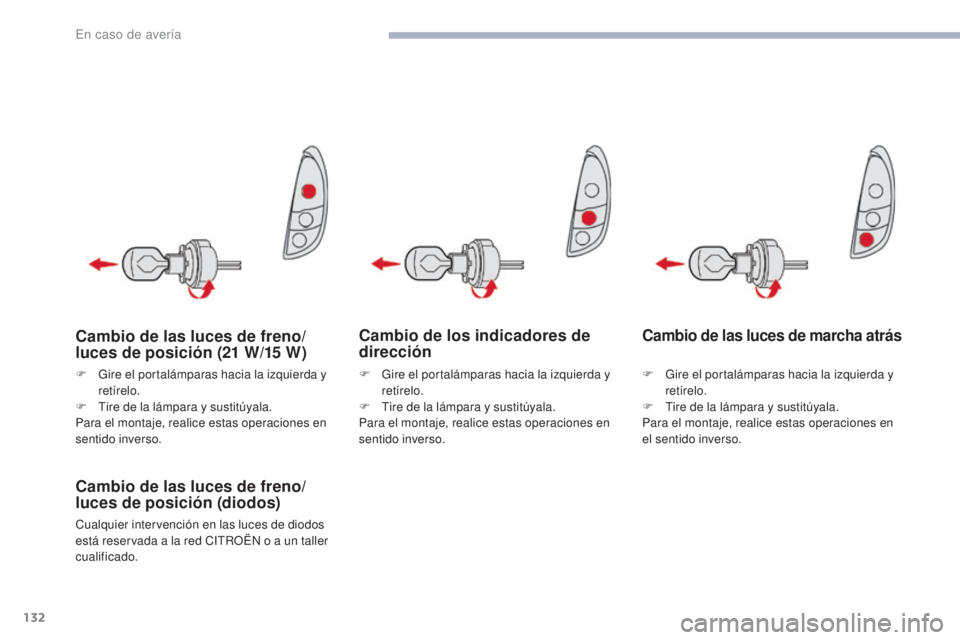

Cambio de los indicadores de
dirección
Cambio de las luces de freno/
luces de posición (diodos)
Cualquier intervención en las luces de diodos
está reservada a la red CITROËN o a un taller
cualificado.
Cambio de las luces de marcha atrásCambio de las luces de freno/
luces de posición (21 W/15 W)
F Gire el portalámparas hacia la izquierda y
retírelo.
F Tire de la lámpara y sustitúyala.
Para el montaje, realice estas operaciones en
sentido inverso. F
G ire el portalámparas hacia la izquierda y
retírelo.
F

T
ire de la lámpara y sustitúyala.
Para el montaje, realice estas operaciones en
sentido inverso. F
G ire el portalámparas hacia la izquierda y
retírelo.
F

T
ire de la lámpara y sustitúyala.
Para el montaje, realice estas operaciones en
el sentido inverso.
En caso de avería

133
C-Zero_es_Chap08_en-cas-de-panne_ed01-2016

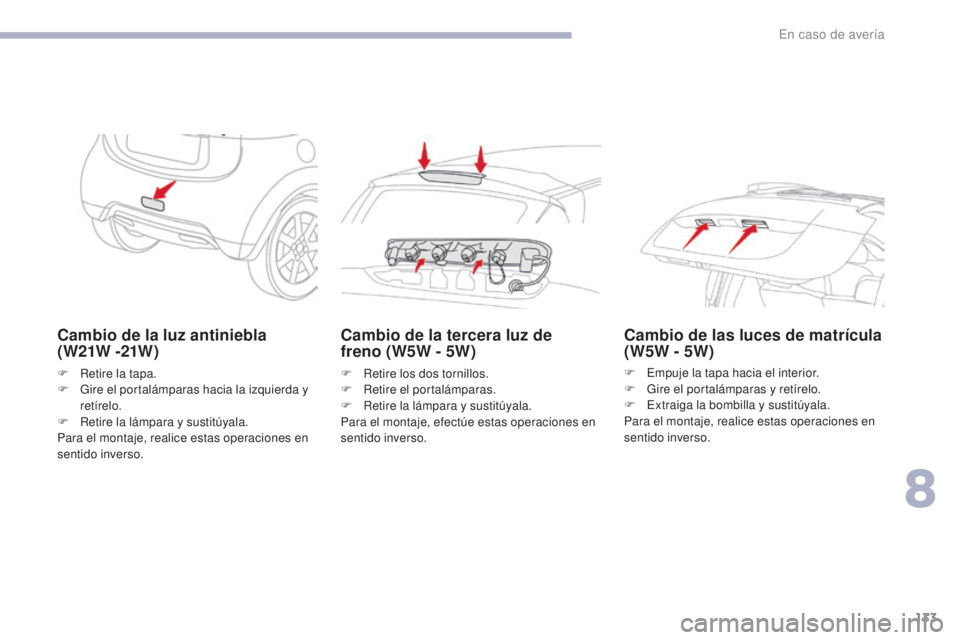

Cambio de la luz antiniebla
( W21W -21W )
F Retire la tapa.
F G ire el portalámparas hacia la izquierda y
retírelo.
F

R
etire la lámpara y sustitúyala.
Para el montaje, realice estas operaciones en
sentido inverso.
Cambio de la tercera luz de
freno (W5W - 5W)
F Retire los dos tornillos.
F R etire el portalámparas.
F

R
etire la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Cambio de las luces de matrícula
(W5W - 5W)
F Empuje la tapa hacia el interior.
F G ire el portalámparas y retírelo.
F

E
xtraiga la bombilla y sustitúyala.
Para el montaje, realice estas operaciones en
sentido inverso.
8
En caso de avería

134
C-Zero_es_Chap08_en-cas-de-panne_ed01-2016

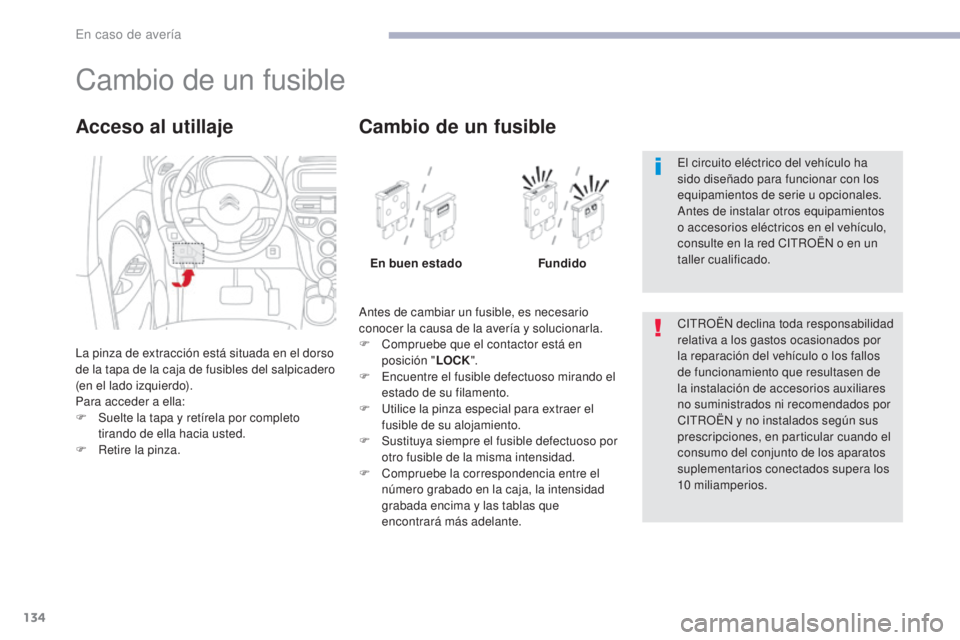

Cambio de un fusible
La pinza de extracción está situada en el dorso
de la tapa de la caja de fusibles del salpicadero
(en el lado izquierdo).
Para acceder a ella:
F
S
uelte la tapa y retírela por completo
tirando de ella hacia usted.
F

R
etire la pinza.
Acceso al utillaje
Antes de cambiar un fusible, es necesario
conocer la causa de la avería y solucionarla.
F
C
ompruebe que el contactor está en
posición " LOCK".
F

E
ncuentre el fusible defectuoso mirando el
estado de su filamento.
Cambio de un fusible
En buen estado Fundido
F
U
tilice la pinza especial para extraer el
fusible de su alojamiento.
F

Su
stituya siempre el fusible defectuoso por
otro fusible de la misma intensidad.
F

C
ompruebe la correspondencia entre el
número grabado en la caja, la intensidad
grabada encima y las tablas que
encontrará más adelante. CITROËN declina toda responsabilidad
relativa a los gastos ocasionados por
la reparación del vehículo o los fallos
de funcionamiento que resultasen de
la instalación de accesorios auxiliares
no suministrados ni recomendados por
CITROËN y no instalados según sus
prescripciones, en particular cuando el
consumo del conjunto de los aparatos
suplementarios conectados supera los
10


miliamperios.
El circuito eléctrico del vehículo ha
sido diseñado para funcionar con los
equipamientos de serie u opcionales.
Antes de instalar otros equipamientos
o accesorios eléctricos en el vehículo,
consulte en la red CITROËN o en un
taller cualificado.
En caso de avería

135
C-Zero_es_Chap08_en-cas-de-panne_ed01-2016

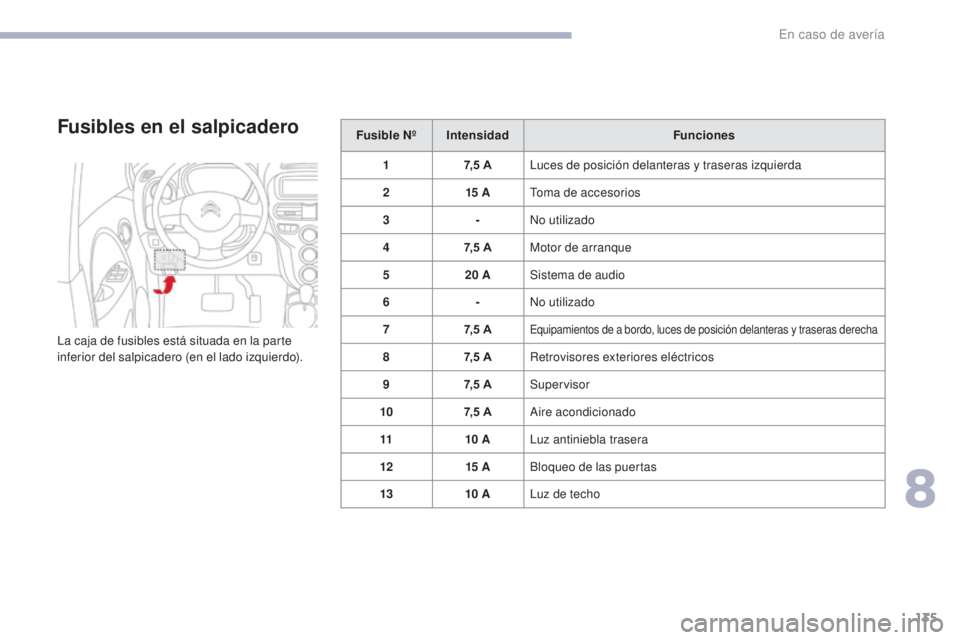

Fusibles en el salpicadero
La caja de fusibles está situada en la parte
inferior del salpicadero (en el lado izquierdo).Fusible Nº
Intensidad Funciones
1 7,5 A
Luces de posición delanteras y traseras izquierda
2 15

A
Toma de accesorios
3 -No utilizado
4 7,5 A
Motor de arranque
5 20 A
Sistema de audio
6 -No utilizado
7 7,5 AEquipamientos de a bordo, luces de posición delanteras y traseras derecha
8
7,5 ARetrovisores exteriores eléctricos
9 7,5
ASupervisor
10 7,5
AAire acondicionado
11 10


ALuz antiniebla trasera
12 15


ABloqueo de las puertas
13 10


ALuz de techo
8
En caso de avería

136
C-Zero_es_Chap08_en-cas-de-panne_ed01-2016

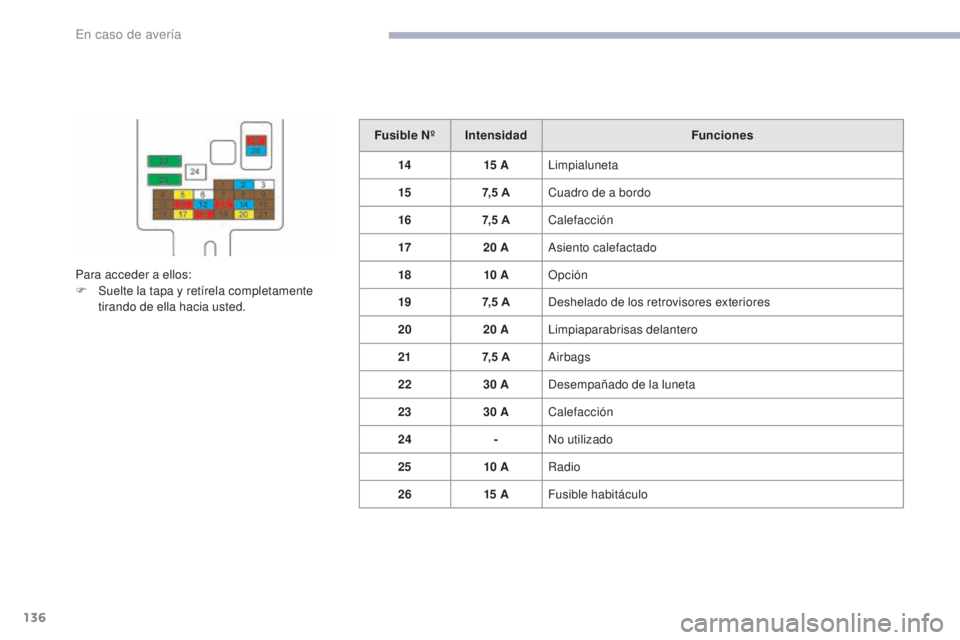

Fusible NºIntensidad Funciones
14 15


ALimpialuneta
15 7,5
ACuadro de a bordo
16 7,5
ACalefacción
17 20
AAsiento calefactado
18 10


AOpción
19 7,5
ADeshelado de los retrovisores exteriores
20 20
ALimpiaparabrisas delantero
21 7,5
AAirbags
22 30
ADesempañado de la luneta
23 30
ACalefacción
24 -No utilizado
25 10


ARadio
26 15


AFusible habitáculo
Para acceder a ellos:
F

S

uelte la tapa y retírela completamente
tirando de ella hacia usted.
En caso de avería

137
C-Zero_es_Chap08_en-cas-de-panne_ed01-2016
Fusible NºIntensidad Funciones
1 -No utilizado
2 30
AFusible interno
3 40
AMotor eléctrico
4 40
AVentilador del radiador
5 40
AElevalunas eléctricos
6 30
ABomba de vacío
7 15


ACalculador de la batería principal
8 15


ATercera luz de freno
9 15


AFaros antiniebla delanteros
10 15


ABomba de agua
Fusibles en el
compartimento delantero
La caja de fusibles está situada en el
compartimento delantero, debajo del depósito
del líquido del circuito de la calefacción. Estos
fusibles son los únicos que se pueden sustituir.
La sustitución de los fusibles de
las otras cajas (bomba de vacío y
batería de los accesorios) requiere la
intervención de la red CITROËN o de
un taller cualificado.
8
En caso de avería

138
C-Zero_es_Chap08_en-cas-de-panne_ed01-2016

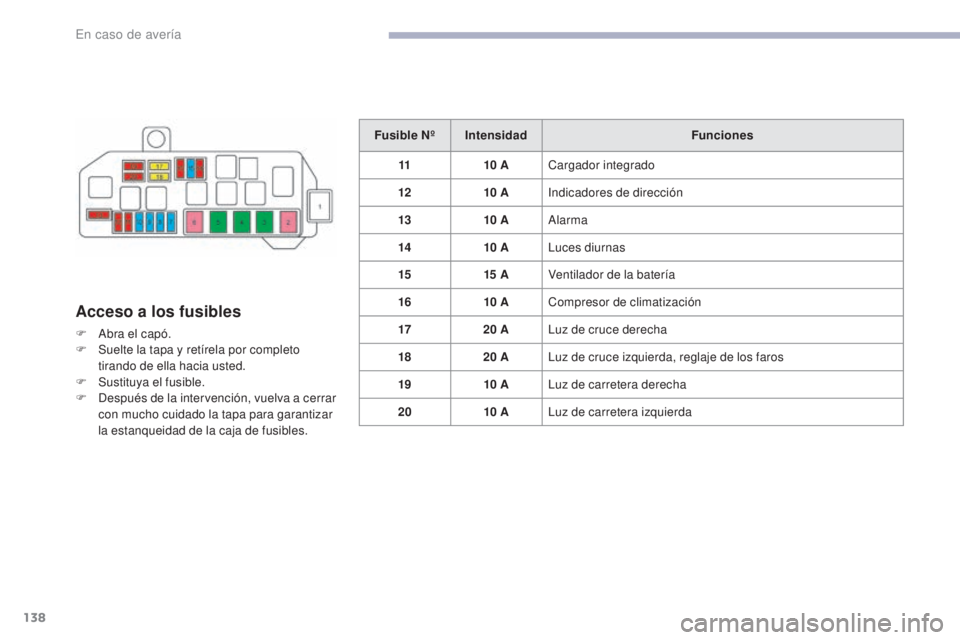

Acceso a los fusibles
F Abra el capó.
F S uelte la tapa y retírela por completo
tirando de ella hacia usted.
F

S
ustituya el fusible.
F

D
espués de la intervención, vuelva a cerrar
con mucho cuidado la tapa para garantizar
la estanqueidad de la caja de fusibles. Fusible Nº
Intensidad Funciones
11 10

A
Cargador integrado
12 10

A
Indicadores de dirección
13 10

A
Alarma
14 10

A
Luces diurnas
15 15

A
Ventilador de la batería
16 10

A
Compresor de climatización
17 20 A
Luz de cruce derecha
18 20
ALuz de cruce izquierda, reglaje de los faros
19 10


ALuz de carretera derecha
20 10


ALuz de carretera izquierda
