CITROEN C3 2017 Notices Demploi (in French)

219

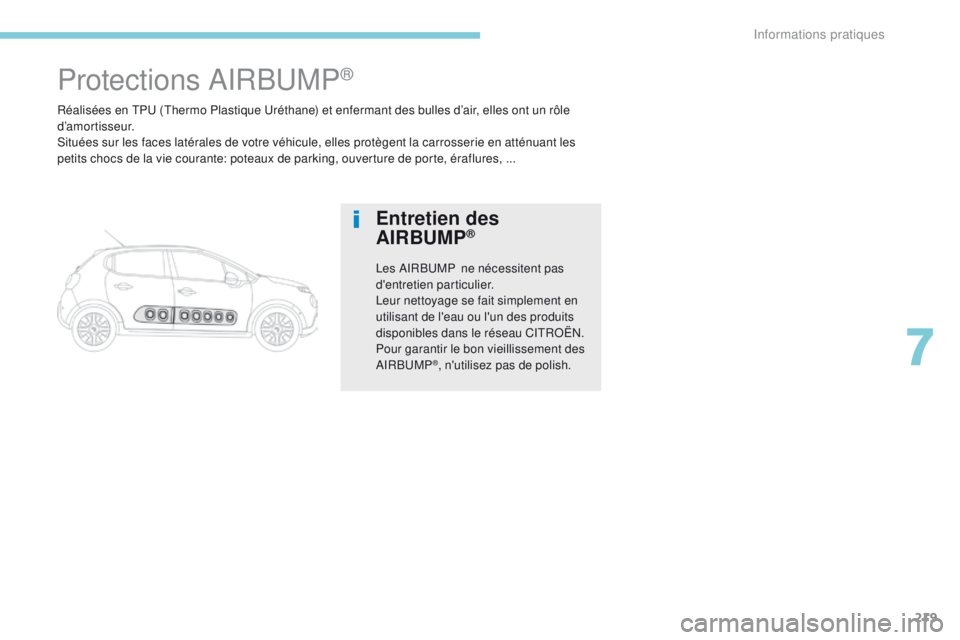

Réalisées en TPU (Thermo Plastique Uréthane) et enfermant des bulles d’air, elles ont un rôle
d’amortisseur.
Situées sur les faces latérales de votre véhicule, elles protègent la carrosserie en atténuant les
petits chocs de la vie courante: poteaux de parking, ouverture de porte, éraflures, ...
Protections AIRBUMP®
Entretien des
AIRBUMP®
Les AIRBUMP ne nécessitent pas
d'entretien particulier.
Leur nettoyage se fait simplement en
utilisant de l'eau ou l'un des produits
disponibles dans le réseau CITROËN.
Pour garantir le bon vieillissement des
AIRBUMP
®, n'utilisez pas de polish.
7
Informations pratiques

220

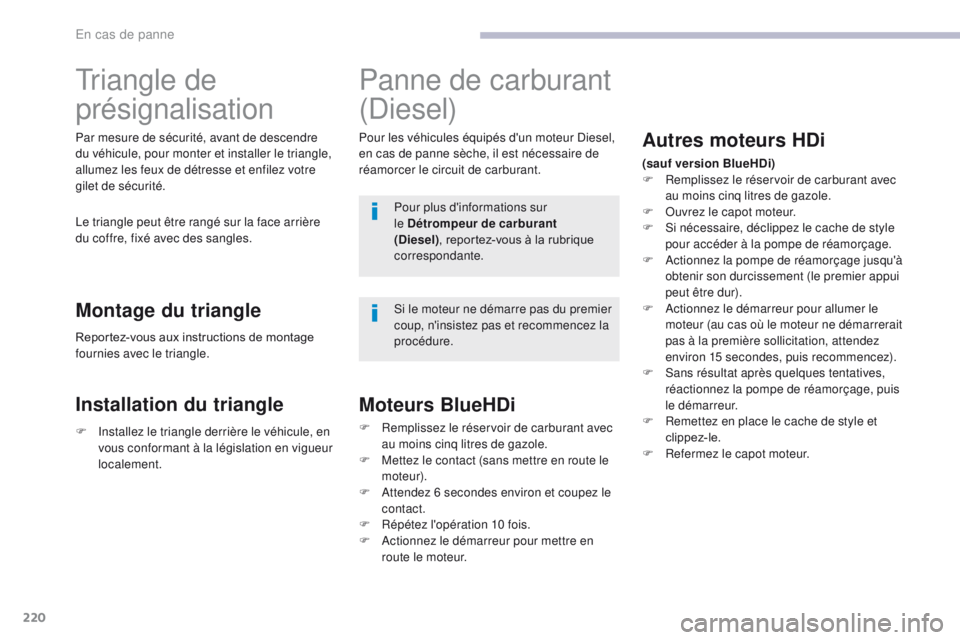

Triangle de
présignalisation
Le triangle peut être rangé sur la face arrière
du coffre, fixé avec des sangles.
Montage du triangle
Par mesure de sécurité, avant de descendre
du véhicule, pour monter et installer le triangle,
allumez les feux de détresse et enfilez votre
gilet de sécurité.Reportez-vous aux instructions de montage
fournies avec le triangle.
Installation du triangle
Panne de carburant
(Diesel)
Pour les véhicules équipés d'un moteur Diesel,
en cas de panne sèche, il est nécessaire de
réamorcer le circuit de carburant. Pour plus d'informations sur
le Détrompeur de carburant
(Diesel) , reportez-vous à la rubrique
correspondante.
Si le moteur ne démarre pas du premier
coup, n'insistez pas et recommencez la
procédure.
Moteurs BlueHDi
F Remplissez le réservoir de carburant avec au moins cinq litres de gazole.
F

M
ettez le contact (sans mettre en route le
moteur).
F

A
ttendez 6 secondes environ et coupez le
contact.
F

R
épétez l'opération 10 fois.
F

A
ctionnez le démarreur pour mettre en
route le moteur.
F
I
nstallez le triangle derrière le véhicule, en
vous conformant à la législation en vigueur
localement.
Autres moteurs HDi
(sauf version BlueHDi)
F R emplissez le réservoir de carburant avec
au moins cinq litres de gazole.
F

O
uvrez le capot moteur.
F

S
i nécessaire, déclippez le cache de style
pour accéder à la pompe de réamorçage.
F

A
ctionnez la pompe de réamorçage jusqu'à
obtenir son durcissement (le premier appui
peut être dur).
F

A
ctionnez le démarreur pour allumer le
moteur (au cas où le moteur ne démarrerait
pas à la première sollicitation, attendez
environ 15 secondes, puis recommencez).
F

S
ans résultat après quelques tentatives,
réactionnez la pompe de réamorçage, puis
le démarreur.
F

R
emettez en place le cache de style et
clippez-le.
F

R
efermez le capot moteur.
En cas de panne

221

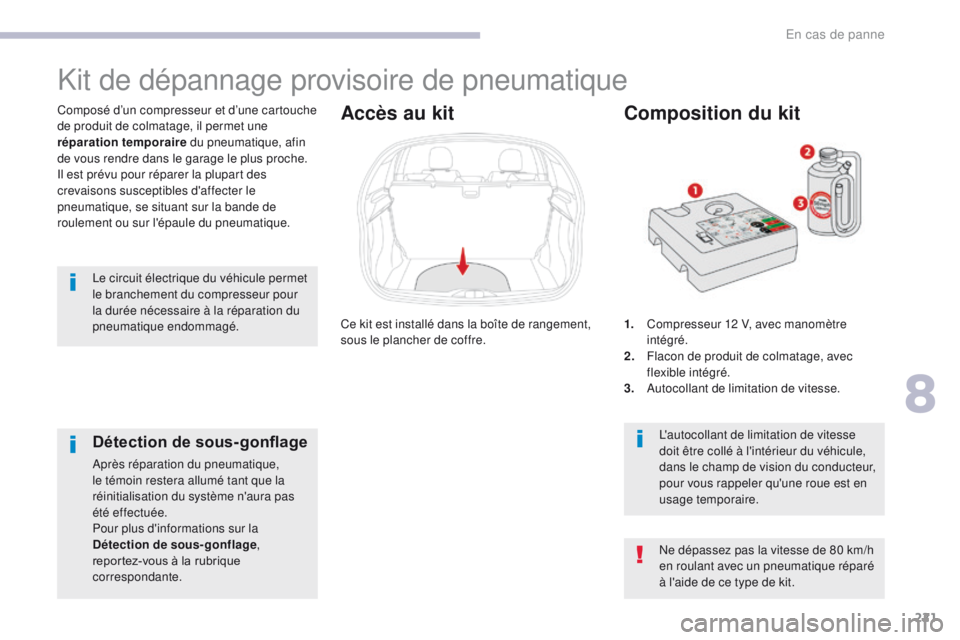

1. Compresseur 12 V, avec manomètre intégré.
2.
F

lacon de produit de colmatage, avec
flexible intégré.
3.
A

utocollant de limitation de vitesse.
Composition du kit
L'autocollant de limitation de vitesse
doit être collé à l'intérieur du véhicule,
dans le champ de vision du conducteur,
pour vous rappeler qu'une roue est en
usage temporaire.
Le circuit électrique du véhicule permet
le branchement du compresseur pour
la durée nécessaire à la réparation du
pneumatique endommagé.
Ce kit est installé dans la boîte de rangement,
sous le plancher de coffre.
Composé d’un compresseur et d’une cartouche
de produit de colmatage, il permet une
réparation temporaire
du pneumatique, afin
de vous rendre dans le garage le plus proche.
Il est prévu pour réparer la plupart des
crevaisons susceptibles d'affecter le
pneumatique, se situant sur la bande de
roulement ou sur l'épaule du pneumatique.
Kit de dépannage provisoire de pneumatique
Accès au kit
Ne dépassez pas la vitesse de 80 km/h
en roulant avec un pneumatique réparé
à l'aide de ce type de kit.
Détection de sous-gonflage
Après réparation du pneumatique,
le témoin restera allumé tant que la
réinitialisation du système n'aura pas
été effectuée.
Pour plus d'informations sur la
Détection de sous-gonflage ,
reportez-vous à la rubrique
correspondante.
8
En cas de panne

222
F Coupez le contact.
F C ollez l’autocollant de limitation de vitesse
à l’intérieur du véhicule.
Procédure de réparation
Evitez d'enlever tout corps étranger
ayant pénétré dans le pneumatique. F

R
etournez le flacon de produit de
colmatage et fixez-le sur l'encoche dédiée
du compresseur. F
R
etirez le bouchon de la valve du
pneumatique à réparer, et conservez-le
dans un endroit propre.
F
R
accordez le flexible du flacon de produit
de colmatage à la valve du pneumatique à
réparer et serrez fermement.
F

D

éroulez le tuyau rangé sous le
compresseur.
F

R

accordez le tuyau du compresseur sur le
flacon de produit de colmatage.
En cas de panne

223

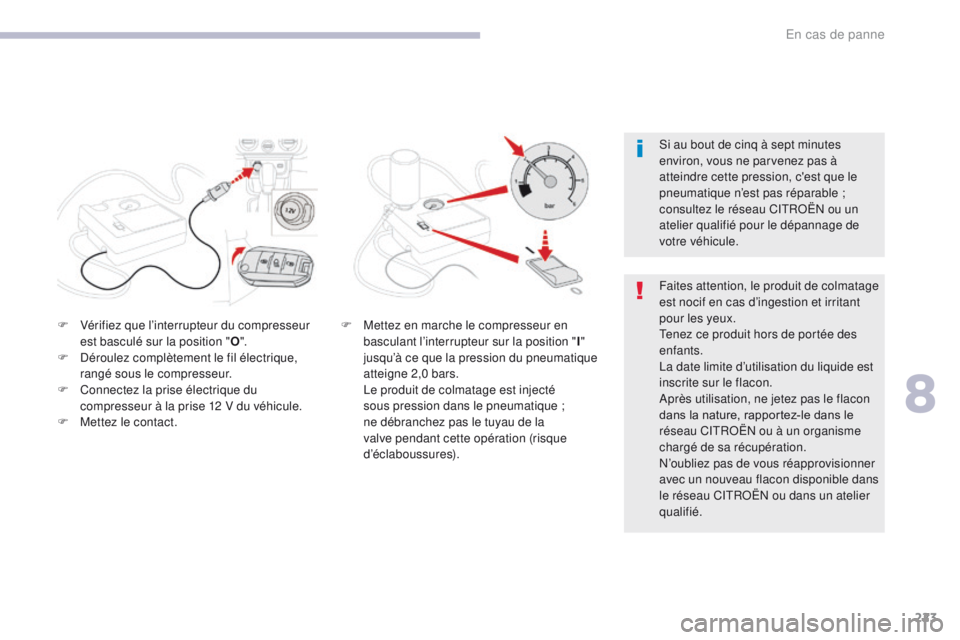

F Vérifiez que l’interrupteur du compresseur est basculé sur la position " O".
F

D
éroulez complètement le fil électrique,
rangé sous le compresseur.
F

C
onnectez la prise électrique du
compresseur à la prise 12 V du véhicule.
F

Me
ttez le contact. Si au bout de cinq à sept minutes
environ, vous ne parvenez pas à
atteindre cette pression, c'est que le
pneumatique n’est pas réparable ;
consultez le réseau CITROËN ou un
atelier qualifié pour le dépannage de
votre véhicule.
F M ettez en marche le compresseur en
basculant l’interrupteur sur la position " I"
jusqu’à ce que la pression du pneumatique
atteigne 2,0 bars.
L

e produit de colmatage est injecté
sous pression dans le pneumatique
;
ne débranchez pas le tuyau de la
valve pendant cette opération (risque
d’éclaboussures). Faites attention, le produit de colmatage
est nocif en cas d’ingestion et irritant
pour les yeux.
Tenez ce produit hors de portée des
enfants.
La date limite d’utilisation du liquide est
inscrite sur le flacon.
Après utilisation, ne jetez pas le flacon
dans la nature, rapportez-le dans le
réseau CITROËN ou à un organisme
chargé de sa récupération.
N’oubliez pas de vous réapprovisionner
avec un nouveau flacon disponible dans
le réseau CITROËN ou dans un atelier
qualifié.
8
En cas de panne

224

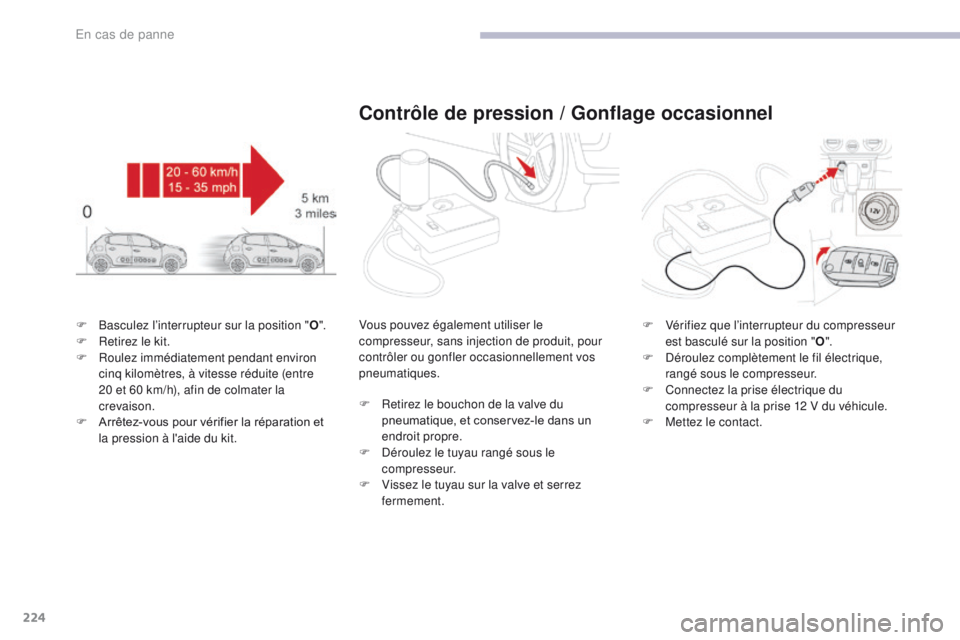

F Basculez l’interrupteur sur la position "O".
F R etirez le kit.
F

R
oulez immédiatement pendant environ
cinq kilomètres, à vitesse réduite (entre
20
et 60 km/h), afin de colmater la
crevaison.
F

A
rrêtez-vous pour vérifier la réparation et
la pression à l'aide du kit.
Contrôle de pression / Gonflage occasionnel
Vous pouvez également utiliser le
compresseur, sans injection de produit, pour
contrôler ou gonfler occasionnellement vos
pneumatiques.
F

R
etirez le bouchon de la valve du
pneumatique, et conservez-le dans un
endroit propre.
F

D
éroulez le tuyau rangé sous le
compresseur.
F

V
issez le tuyau sur la valve et serrez
fermement. F
V érifiez que l’interrupteur du compresseur
est basculé sur la position " O".
F

D
éroulez complètement le fil électrique,
rangé sous le compresseur.
F

C
onnectez la prise électrique du
compresseur à la prise 12 V du véhicule.
F

Me
ttez le contact.
En cas de panne

225

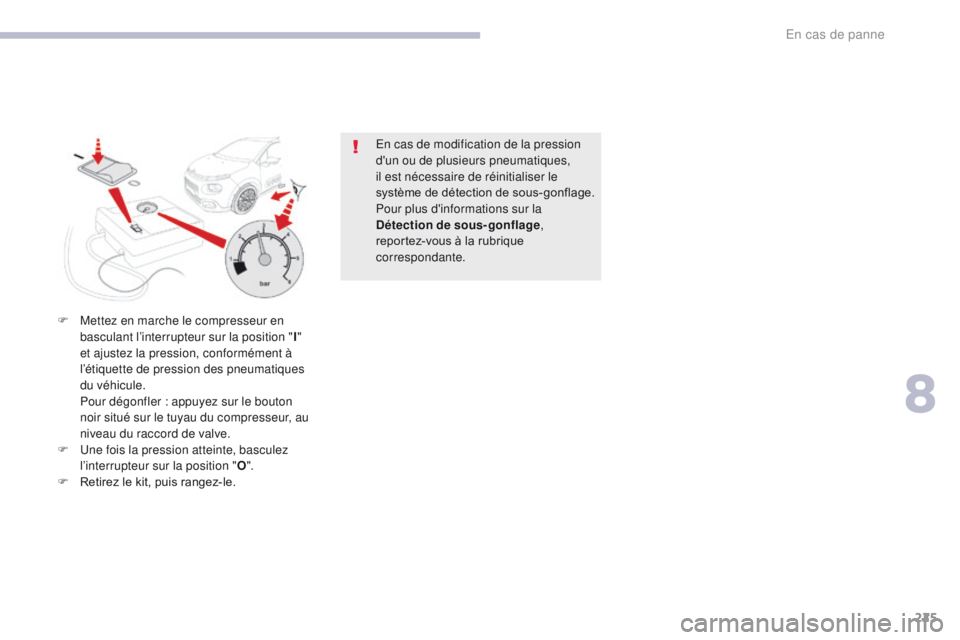

En cas de modification de la pression
d'un ou de plusieurs pneumatiques,
il est nécessaire de réinitialiser le
système de détection de sous-gonflage.
Pour plus d'informations sur la
Détection de sous-gonflage,
reportez-vous à la rubrique
correspondante.
F

M

ettez en marche le compresseur en
basculant l’interrupteur sur la position " I"
et ajustez la pression, conformément à
l’étiquette de pression des pneumatiques
du véhicule.
P

our dégonfler : appuyez sur le bouton
noir situé sur le tuyau du compresseur, au
niveau du raccord de valve.
F

U

ne fois la pression atteinte, basculez
l’interrupteur sur la position " O".
F

R

etirez le kit, puis rangez-le.
8
En cas de panne

226

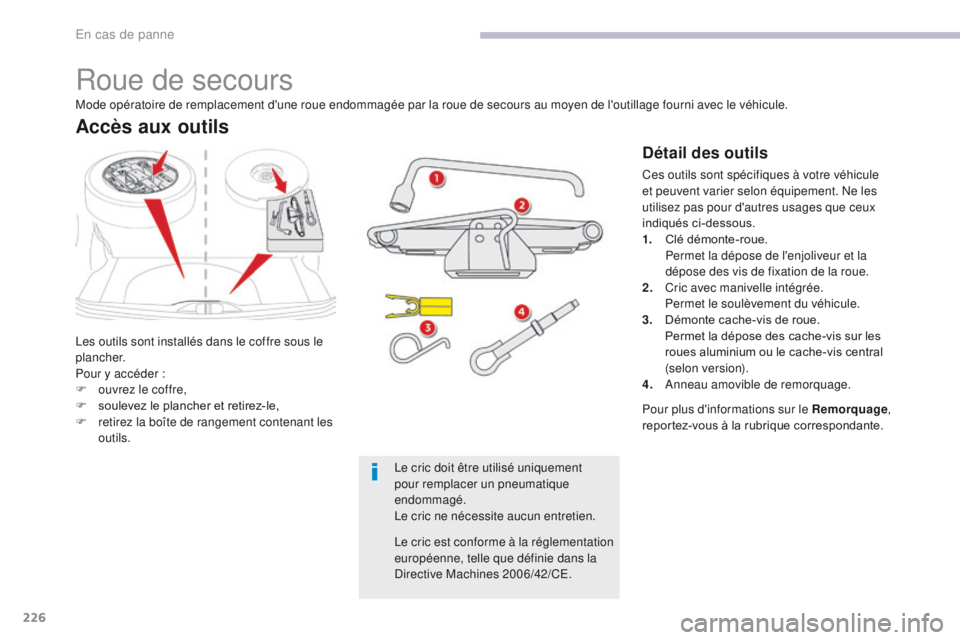

Roue de secours
Les outils sont installés dans le coffre sous le
plancher.
Pour y accéder :
F
o
uvrez le coffre,
F

s
oulevez le plancher et retirez-le,
F

r
etirez la boîte de rangement contenant les
outils.
Accès aux outils
Détail des outils
Ces outils sont spécifiques à votre véhicule
et peuvent varier selon équipement. Ne les
utilisez pas pour d'autres usages que ceux
indiqués ci-dessous.
1.
Cl

é démonte-roue.
Pe

rmet la dépose de l'enjoliveur et la
dépose des vis de fixation de la roue.
2.
C

ric avec manivelle intégrée.
P

ermet le soulèvement du véhicule.
3.
D

émonte cache-vis de roue.
Pe

rmet la dépose des cache-vis sur les
roues aluminium ou le cache-vis central
(selon version).
4.
A

nneau amovible de remorquage.
Mode opératoire de remplacement d'une roue endommagée par la roue de secours au moyen de l'outillage fourni avec le véhicule.
Pour plus d'informations sur le Remorquage,
reportez-vous à la rubrique correspondante.
Le cric doit être utilisé uniquement
pour remplacer un pneumatique
endommagé.
Le cric ne nécessite aucun entretien.
Le cric est conforme à la réglementation
européenne, telle que définie dans la
Directive Machines 2006/42/CE.
En cas de panne

227

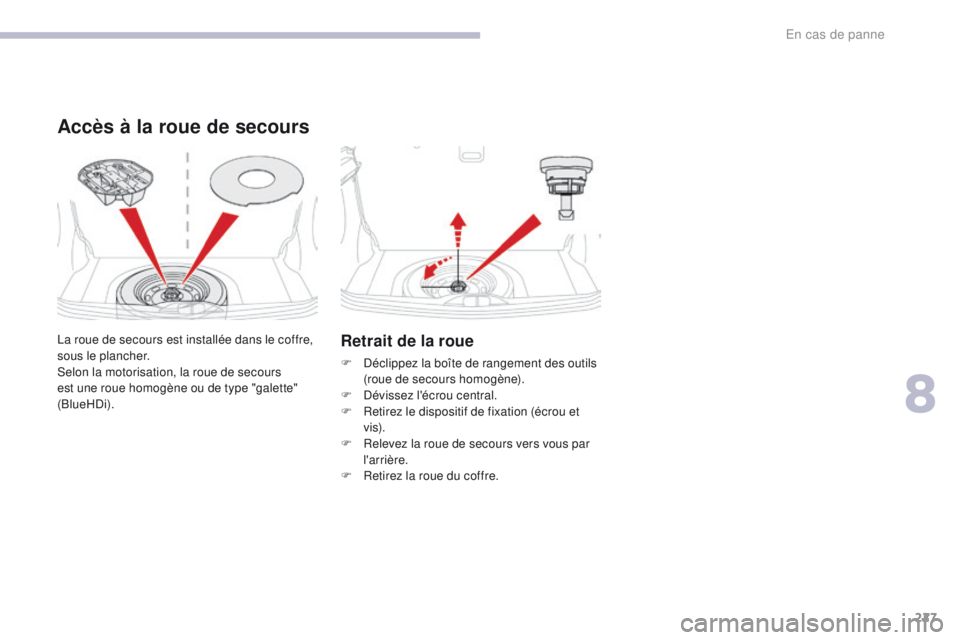

Retrait de la roue
F Déclippez la boîte de rangement des outils (roue de secours homogène).
F

D
évissez l'écrou central.
F

R
etirez le dispositif de fixation (écrou et
v i s).
F

R
elevez la roue de secours vers vous par
l'arrière.
F

R
etirez la roue du coffre.
La roue de secours est installée dans le coffre,
sous le plancher.
Selon la motorisation, la roue de secours
est une roue homogène ou de type "galette"
(BlueHDi).
Accès à la roue de secours
8
En cas de panne

228

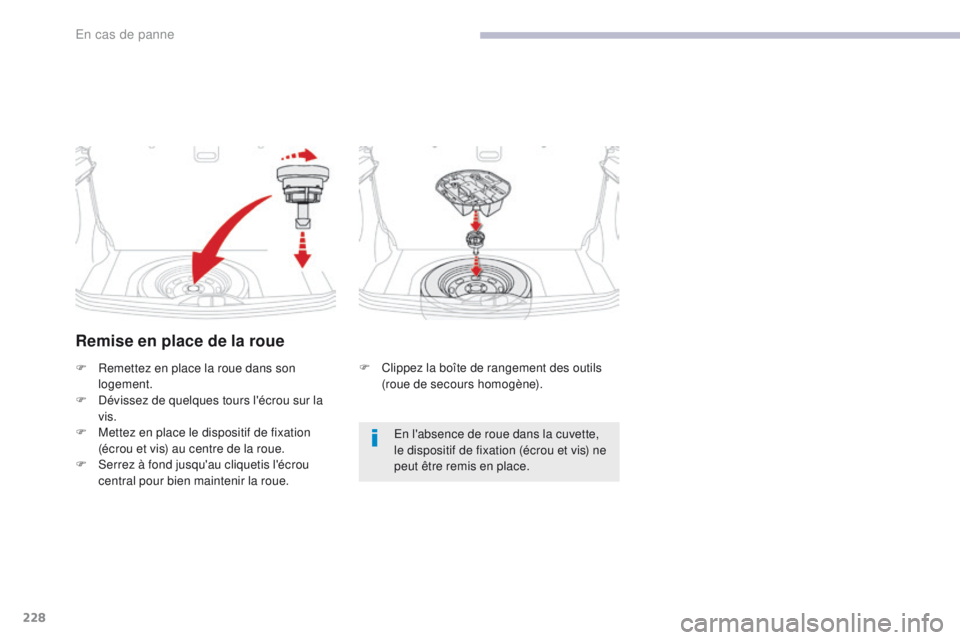

Remise en place de la roue
F Remettez en place la roue dans son logement.
F

D
évissez de quelques tours l'écrou sur la
vis.
F

M
ettez en place le dispositif de fixation
(écrou et vis) au centre de la roue.
F

S
errez à fond jusqu'au cliquetis l'écrou
central pour bien maintenir la roue. F
C lippez la boîte de rangement des outils
(roue de secours homogène).
En l'absence de roue dans la cuvette,
le dispositif de fixation (écrou et vis) ne
peut être remis en place.
En cas de panne
