CITROEN C3 2017 Návod na použití (in Czech)

229
B618_cs_Chap08_En-cas-de-panne_ed01-2016

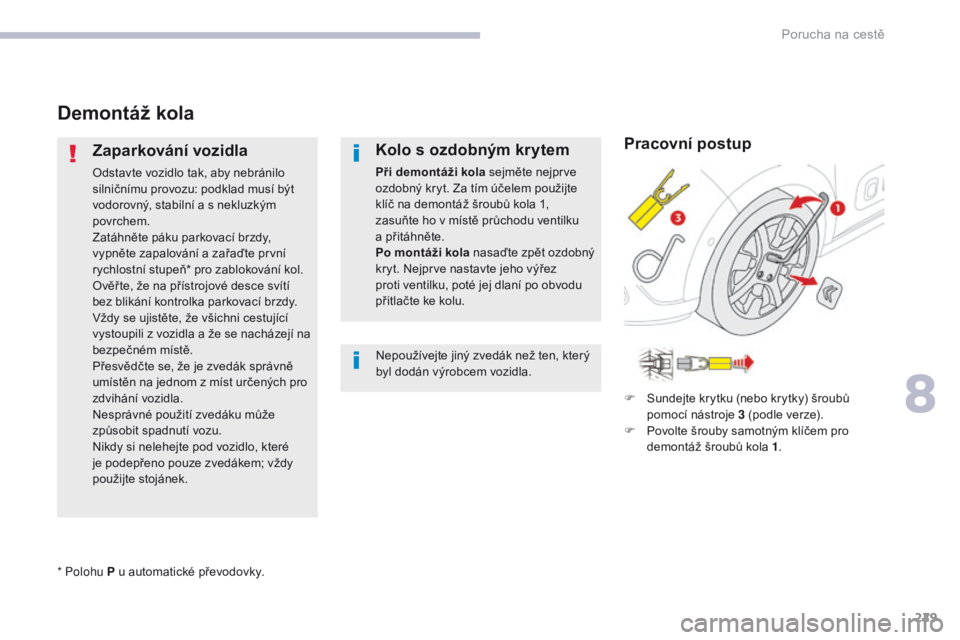

Demontáž kola
Zaparkování vozidla
Odstavte vozidlo tak, aby nebránilo
silničnímu provozu: podklad musí být
vodorovný, stabilní a s nekluzkým
povrchem.
Zatáhněte páku parkovací brzdy,
vypněte zapalování a zařaďte první
rychlostní stupeň* pro zablokování kol.
Ověř te, že na přístrojové desce svítí
bez blikání kontrolka parkovací brzdy.
Vždy se ujistěte, že všichni cestující
vystoupili z vozidla a že se nacházejí na
bezpečném místě.
Přesvědčte se, že je zvedák správně
umístěn na jednom z míst určených pro
zdvihání vozidla.
Nesprávné použití zvedáku může
způsobit spadnutí vozu.
Nikdy si nelehejte pod vozidlo, které
je podepřeno pouze zvedákem; vždy
použijte stojánek.
Kolo s ozdobným krytem
Při demontáži kola sejměte nejprve
ozdobný kryt. Za tím účelem použijte
klíč na demontáž šroubů kola 1,
zasuňte ho v místě průchodu ventilku
a
přitáhněte.
Po montáži kola nasaďte zpět ozdobný
kryt. Nejprve nastavte jeho výřez
proti ventilku, poté jej dlaní po obvodu
přitlačte ke kolu.
Nepoužívejte jiný zvedák než ten, který
byl dodán výrobcem vozidla.
* Polohu P u

automatické převodovky. F

S
undejte krytku (nebo krytky) šroubů
pomocí nástroje 3 (podle verze).
F

P
ovolte šrouby samotným klíčem pro
demontáž šroubů kola 1 .
Pracovní postup
8
Porucha na cestě

230
B618_cs_Chap08_En-cas-de-panne_ed01-2016

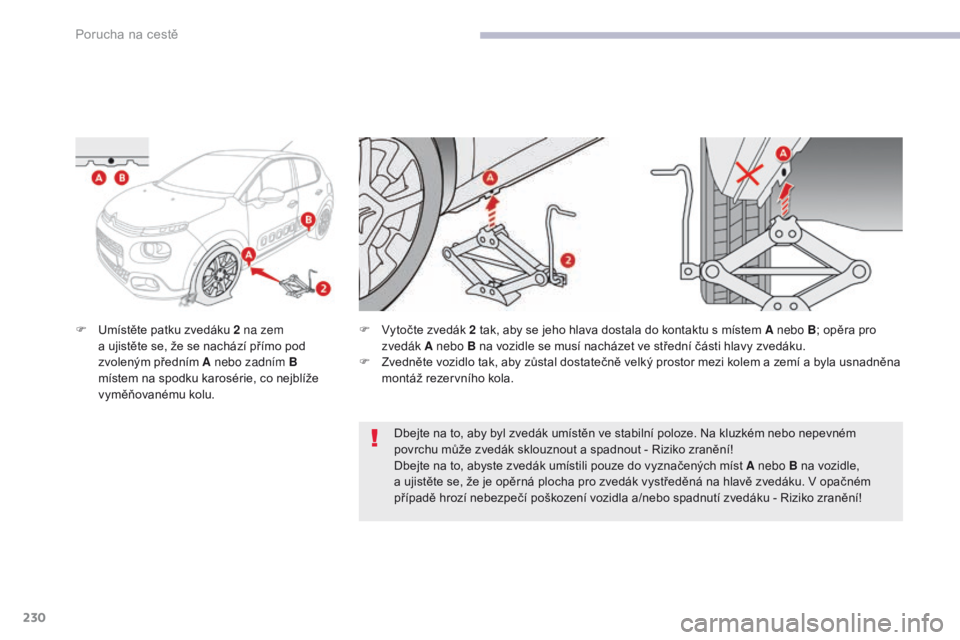

F Umístěte patku zvedáku 2 na zem a ujistěte se, že se nachází přímo pod
zvoleným předním A nebo zadním B
místem na spodku karosérie, co nejblíže
vyměňovanému kolu. F
V ytočte zvedák 2 tak, aby se jeho hlava dostala do kontaktu s místem A nebo B
; opěra pro
zvedák A nebo B na vozidle se musí nacházet ve střední části hlavy zvedáku.
F

Z
vedněte vozidlo tak, aby zůstal dostatečně velký prostor mezi kolem a zemí a byla usnadněna
montáž rezervního kola.
Dbejte na to, aby byl zvedák umístěn ve stabilní poloze. Na kluzkém nebo nepevném
povrchu může zvedák sklouznout a spadnout - Riziko zranění!
Dbejte na to, abyste zvedák umístili pouze do vyznačených míst A nebo B na vozidle,
a
ujistěte se, že je opěrná plocha pro zvedák vystředěná na hlavě zvedáku. V opačném
případě hrozí nebezpečí poškození vozidla a/nebo spadnutí zvedáku - Riziko zranění!
3RUXFKDQDFHVW


231
B618_cs_Chap08_En-cas-de-panne_ed01-2016

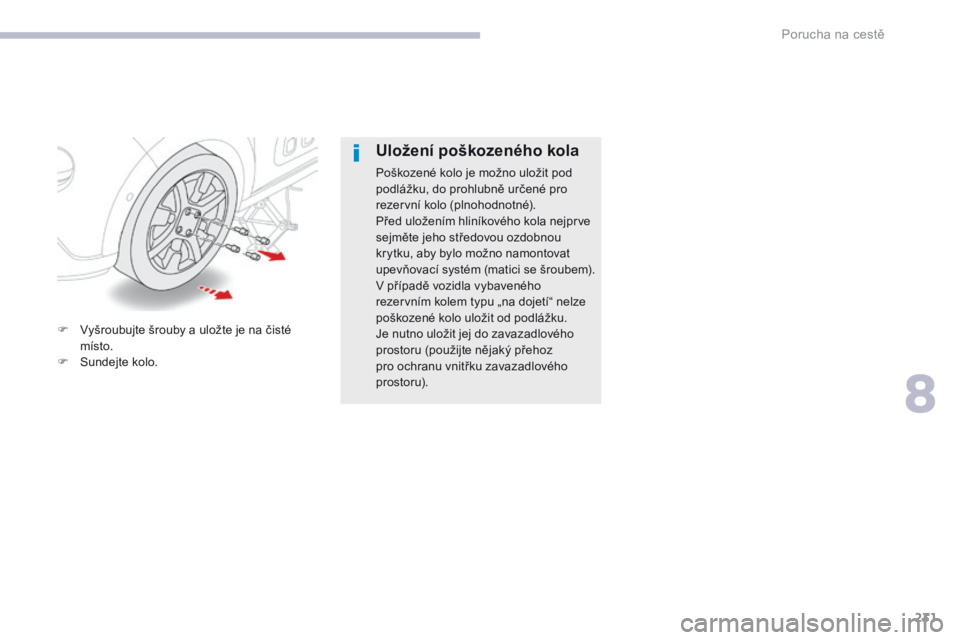

F Vyšroubujte šrouby a uložte je na čisté
místo.
F

S
undejte kolo.
Uložení poškozeného kola
Poškozené kolo je možno uložit pod
podlážku, do prohlubně určené pro
rezervní kolo (plnohodnotné).
Před uložením hliníkového kola nejprve
sejměte jeho středovou ozdobnou
krytku, aby bylo možno namontovat
upevňovací systém (matici se šroubem).
V případě vozidla vybaveného
rezervním kolem typu „na dojetí“ nelze
poškozené kolo uložit od podlážku.
Je nutno uložit jej do zavazadlového
prostoru (použijte nějaký přehoz
pro ochranu vnitřku zavazadlového
prostoru).
8
3RUXFKDQDFHVW


232
B618_cs_Chap08_En-cas-de-panne_ed01-2016

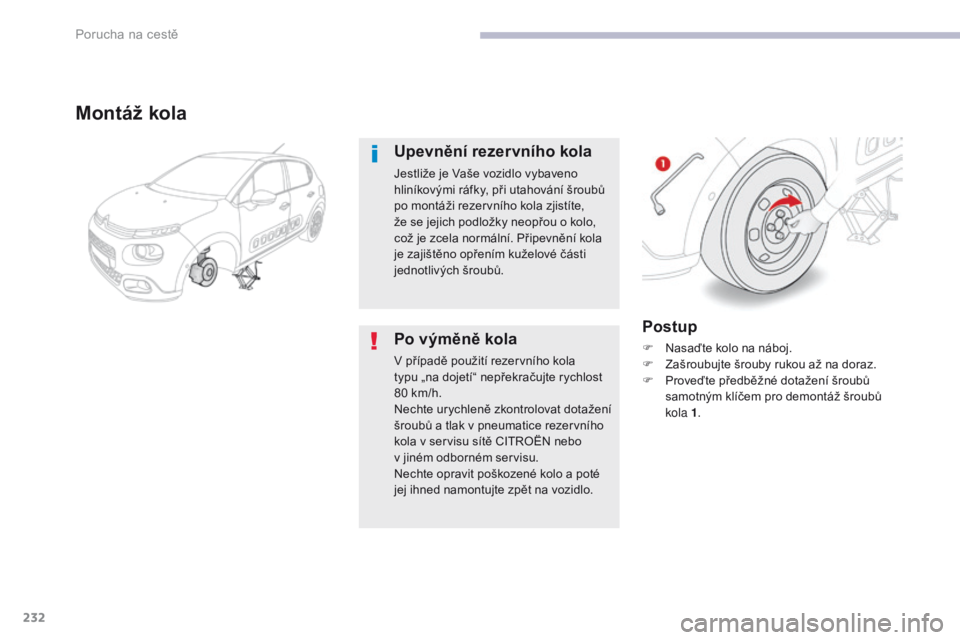

Postup
F Nasaďte kolo na náboj.
F Z ašroubujte šrouby rukou až na doraz.
F

P
roveďte předběžné dotažení šroubů
samotným klíčem pro demontáž šroubů
kola 1 .
Montáž kola
Upevnění rezervního kola
Jestliže je Vaše vozidlo vybaveno
hliníkovými ráfky, při utahování šroubů
po montáži rezervního kola zjistíte,
že se jejich podložky neopřou o kolo,
což je zcela normální. Připevnění kola
je zajištěno opřením kuželové části
jednotlivých šroubů.
Po výměně kola
V případě použití rezervního kola
typu „na dojetí“ nepřekračujte rychlost
80
km/h.
Nechte urychleně zkontrolovat dotažení
šroubů a tlak v pneumatice rezervního
kola v servisu sítě CITROËN nebo
v
jiném odborném servisu.
Nechte opravit poškozené kolo a poté
jej ihned namontujte zpět na vozidlo.
Porucha na cestě

233
B618_cs_Chap08_En-cas-de-panne_ed01-2016
F Spusťte vozidlo na zem.
F S točte zvedák 2 a odkliďte ho. F
D otáhněte šrouby samotným klíčem pro
demontáž šroubů kola 1 .
F

N
amontujte krytky na všechny šrouby kola
(hliníkové ráfky).
F

U
ložte nářadí do schránky.
8
3RUXFKDQDFHVW


234
B618_cs_Chap08_En-cas-de-panne_ed01-2016

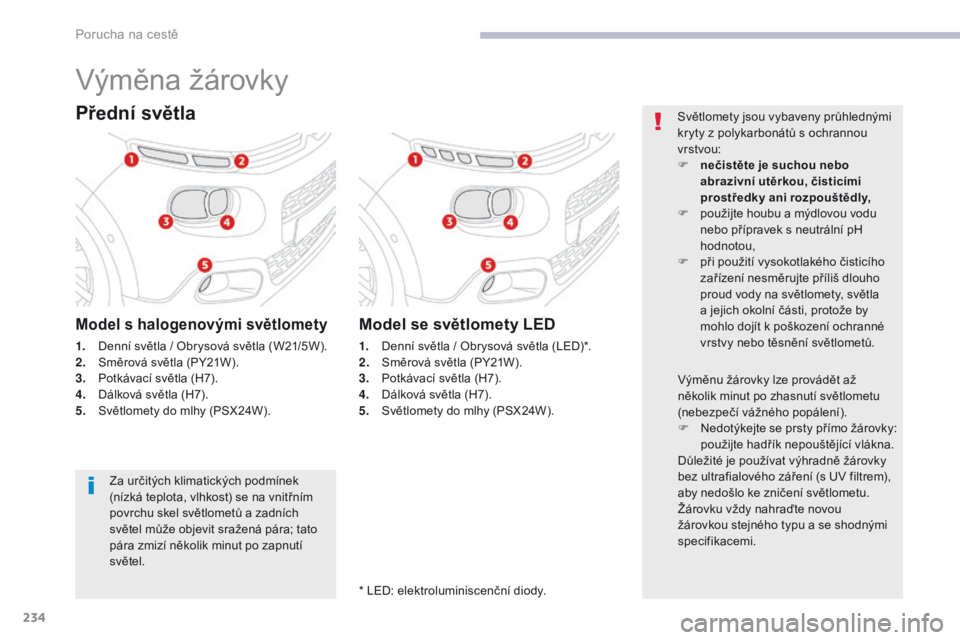

Výměna žárovky
Přední světla
Model s halogenovými světlomety
1. Denní světla / Obrysová světla (W21/5W).
2. Směrová světla (PY21W).
3.
P

otkávací světla (H7).
4.
D

álková světla (H7).
5.
S

větlomety do mlhy (PSX24W).
Za určitých klimatických podmínek
(nízká teplota, vlhkost) se na vnitřním
povrchu skel světlometů a
zadních
světel může objevit sražená pára; tato
pára zmizí několik minut po zapnutí
světel. Světlomety jsou vybaveny průhlednými
kryty z
polykarbonátů s ochrannou
vrstvou:
F
n
ečistěte je suchou nebo
abrazivní utěrkou, čisticími
prostředky ani rozpouštědly,
F
p
oužijte houbu a mýdlovou vodu
nebo přípravek s neutrální pH
hodnotou,
F
p
ři použití vysokotlakého čisticího
zařízení nesměrujte příliš dlouho
proud vody na světlomety, světla
a jejich okolní části, protože by
mohlo dojít k poškození ochranné
vrstvy nebo těsnění světlometů.
Výměnu žárovky lze provádět až
několik minut po zhasnutí světlometu
(nebezpečí vážného popálení).
F

N
edotýkejte se prsty přímo žárovky:
použijte hadřík nepouštějící vlákna.
Důležité je používat výhradně žárovky
bez ultrafialového záření (s UV filtrem),
aby nedošlo ke zničení světlometu.
Žárovku vždy nahraďte novou
žárovkou stejného typu a
se shodnými
specifikacemi.
* LED: elektroluminiscenční diody.
Model se světlomety LED
1. Denní světla / Obrysová světla (LED)*.
2. S měrová světla (PY21W).
3.
P

otkávací světla (H7).
4.
D

álková světla (H7).
5.
S

větlomety do mlhy (PSX24W).
Porucha na cestě

235
B618_cs_Chap08_En-cas-de-panne_ed01-2016

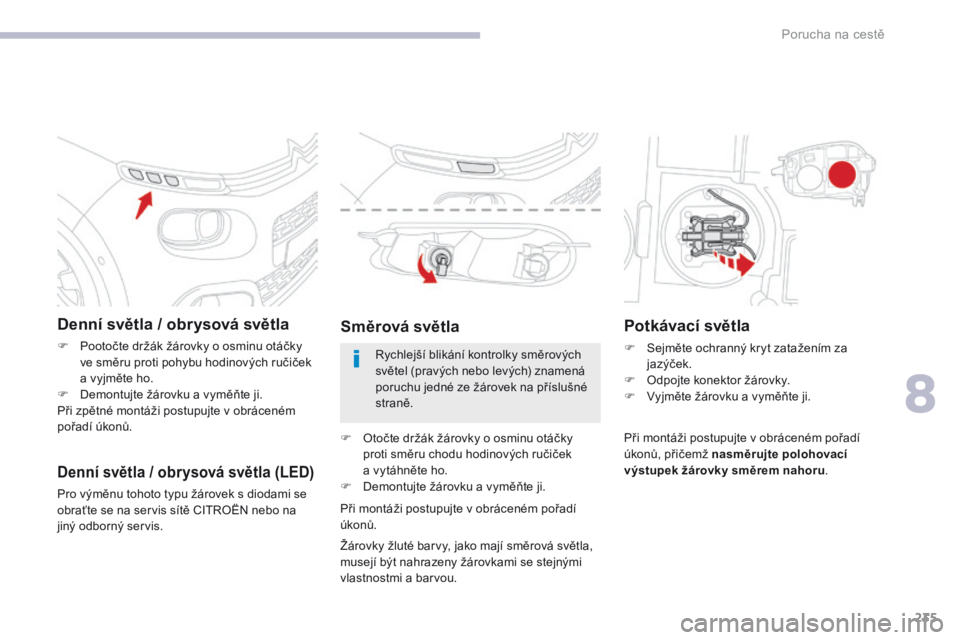

Denní světla / obrysová světla
F Pootočte držák žárovky o osminu otáčky
ve směru proti pohybu hodinových ručiček
a
vyjměte ho.
F

D
emontujte žárovku a vyměňte ji.
Při zpětné montáži postupujte v
obráceném
pořadí úkonů.
Denní světla / obrysová světla (LED)
Pro výměnu tohoto typu žárovek s diodami se
o braťte se na servis sítě CITROËN nebo na
jiný odborný servis. Rychlejší blikání kontrolky směrových
světel (pravých nebo levých) znamená
poruchu jedné ze žárovek na příslušné
straně.
Směrová světla
Žárovky žluté barvy, jako mají směrová světla,
musejí být nahrazeny žárovkami se stejnými
vlastnostmi a
barvou.
F

O
točte držák žárovky o osminu otáčky
proti směru chodu hodinových ručiček
a vytáhněte ho.
F
D
emontujte žárovku a vyměňte ji.
Při montáži postupujte v obráceném pořadí
úkonů.
Potkávací světla
F Sejměte ochranný kryt zatažením za jazýček.
F

O
dpojte konektor žárovky.
F

V
yjměte žárovku a vyměňte ji.
Při montáži postupujte v
obráceném pořadí
úkonů, přičemž nasměrujte polohovací
výstupek žárovky směrem nahoru .
8
Porucha na cestě

236
B618_cs_Chap08_En-cas-de-panne_ed01-2016

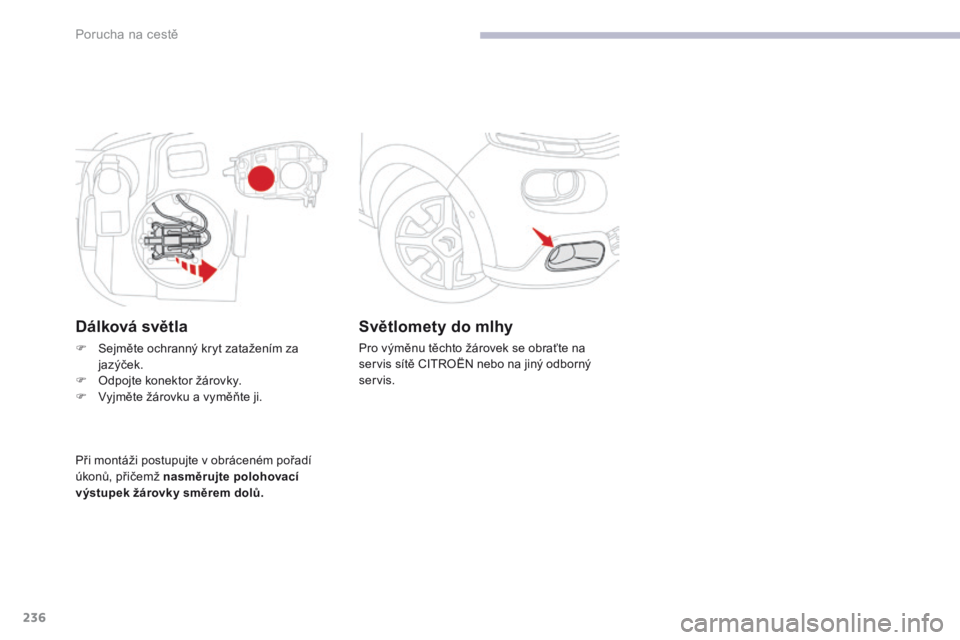

Světlomety do mlhy
Pro výměnu těchto žárovek se obraťte na
servis sítě CITROËN nebo na jiný odborný
servis.
Dálková světla
F Sejměte ochranný kryt zatažením za jazýček.
F

O
dpojte konektor žárovky.
F

V
yjměte žárovku a vyměňte ji.
Při montáži postupujte v
obráceném pořadí
úkonů, přičemž nasměrujte polohovací
výstupek žárovky směrem dolů.
Porucha na cestě

237
B618_cs_Chap08_En-cas-de-panne_ed01-2016

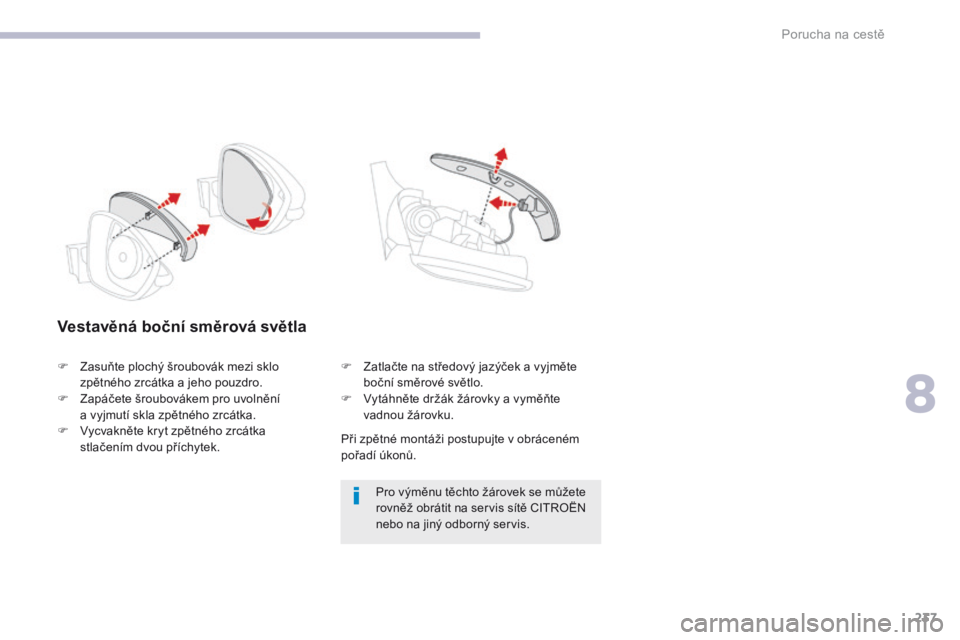

Vestavěná boční směrová světla
Při zpětné montáži postupujte v obráceném
p ořadí úkonů.
Pro výměnu těchto žárovek se můžete
rovněž obrátit na servis sítě CITROËN
nebo na jiný odborný servis.
F

Z
atlačte na středový jazýček a vyjměte
boční směrové světlo.
F
V
ytáhněte držák žárovky a vyměňte
vadnou žárovku.
F

Z

asuňte plochý šroubovák mezi sklo
zpětného zrcátka a

jeho pouzdro.
F

Z

apáčete šroubovákem pro uvolnění
a

vyjmutí skla zpětného zrcátka.
F
V
ycvakněte kryt zpětného zrcátka
stlačením dvou příchytek.
8
Porucha na cestě

238
B618_cs_Chap08_En-cas-de-panne_ed01-2016

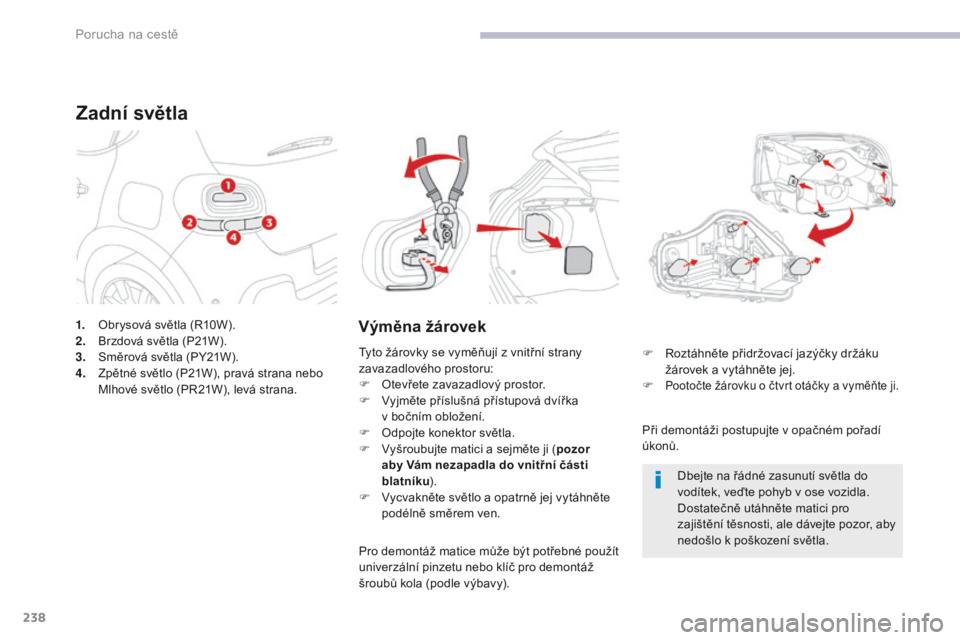

1. Obrysová světla (R10W).
2. Brzdová světla (P21W).
3.
S

měrová světla (PY21W).
4.
Z

pětné světlo (P21W), pravá strana nebo
Mlhové světlo (PR21W), levá strana.
Zadní světla
Výměna žárovek
Při demontáži postupujte v opačném pořadí
úkonů. F
R
oztáhněte přidržovací jazýčky držáku
žárovek a vytáhněte jej.
F
Pootočte žárovku o čtvrt otáčky a vyměňte ji.
Tyto žárovky se vyměňují z vnitřní strany
z avazadlového prostoru:
F

O
tevřete zavazadlový prostor.
F

V
yjměte příslušná přístupová dvířka
v
bočním obložení.
F

O
dpojte konektor světla.
F

V
yšroubujte matici a sejměte ji (pozor
aby Vám nezapadla do vnitřní části
blatníku ).
F

V
ycvakněte světlo a opatrně jej vytáhněte
podélně směrem ven. Dbejte na řádné zasunutí světla do
vodítek, veďte pohyb v
ose vozidla.
Dostatečně utáhněte matici pro
zajištění těsnosti, ale dávejte pozor, aby
nedošlo k
poškození světla.
Pro demontáž matice může být potřebné použít
univerzální pinzetu nebo klíč pro demontáž
šroubů kola (podle výbavy).
