9

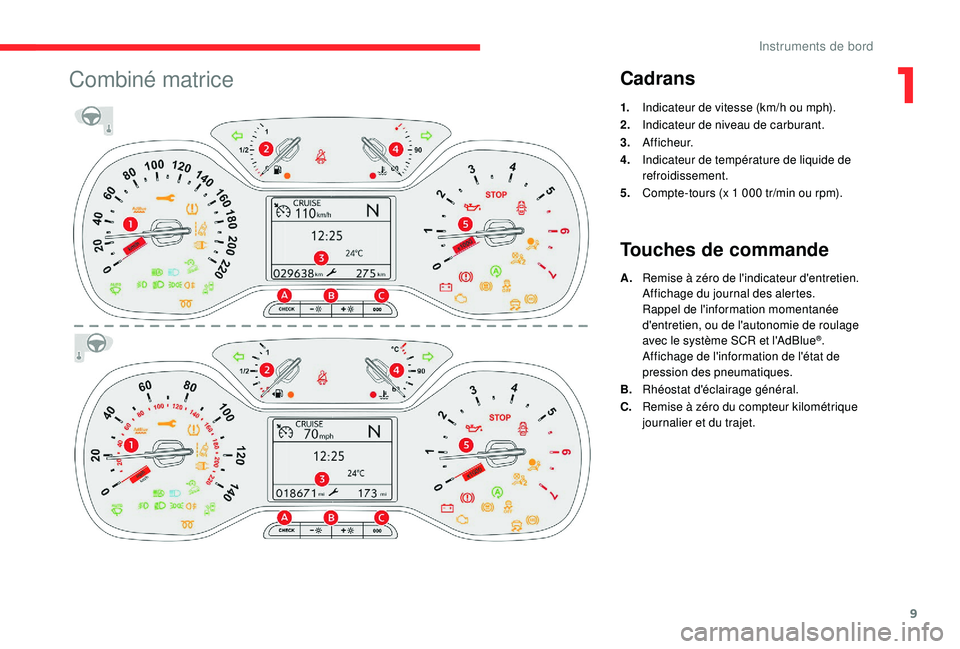

Combiné matriceCadrans
1.Indicateur de vitesse (km/h ou mph).
2. Indicateur de niveau de carburant.
3. A f f i c h e u r.
4. Indicateur de température de liquide de
refroidissement.
5. Compte-tours (x 1
000 tr/min ou rpm).
Touches de commande
A.Remise à zéro de l'indicateur d'entretien.
Affichage du journal des alertes.
Rappel de l'information momentanée
d'entretien, ou de l'autonomie de roulage
avec le système SCR et l'AdBlue
®.
Affichage de l'information de l'état de
pression des pneumatiques.
B. Rhéostat d'éclairage général.
C. Remise à zéro du compteur kilométrique
journalier et du trajet.
1
Instruments de bord

10
Témoins lumineux
Repères visuels informant le conducteur de
la mise en marche d'un système (témoins de
marche ou de neutralisation) ou de l'apparition
d'une anomalie (témoins d'alerte).
A la mise du contact
Certains témoins d'alerte s'allument, pendant
quelques secondes, lors de la mise du contact
du véhicule.
Dès le démarrage du moteur, ces mêmes
témoins doivent s'éteindre.
En cas de persistance, avant de rouler,
consultez le témoin d'alerte concerné.

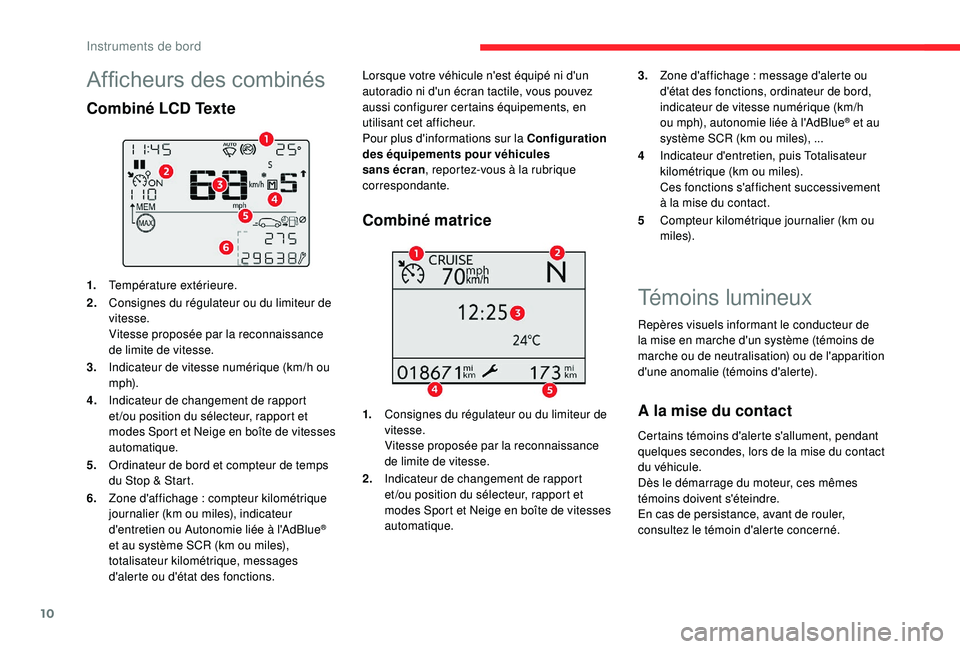

Combiné LCD Texte
Afficheurs des combinés
1. Température extérieure.
2. Consignes du régulateur ou du limiteur de
vitesse.
Vitesse proposée par la reconnaissance
de limite de vitesse.
3. Indicateur de vitesse numérique (km/h ou
m p h).
4. Indicateur de changement de rapport
et /ou position du sélecteur, rapport et
modes Sport et Neige en boîte de vitesses
automatique.
5. Ordinateur de bord et compteur de temps
du Stop & Start.
6. Zone d'affichage
: compteur kilométrique
journalier (km ou miles), indicateur
d'entretien ou Autonomie liée à l'AdBlue
®
et au système SCR (km ou miles),
totalisateur kilométrique, messages
d'alerte ou d'état des fonctions. Lorsque votre véhicule n'est équipé ni d'un
autoradio ni d'un écran tactile, vous pouvez
aussi configurer certains équipements, en
utilisant cet afficheur.
Pour plus d'informations sur la Configuration
des équipements pour véhicules
sans écran
, reportez-vous à la rubrique
correspondante.
Combiné matrice
1. Consignes du régulateur ou du limiteur de
vitesse.
Vitesse proposée par la reconnaissance
de limite de vitesse.
2. Indicateur de changement de rapport
et /ou position du sélecteur, rapport et
modes Sport et Neige en boîte de vitesses
automatique. 3.
Zone d'affichage : message d'alerte ou
d'état des fonctions, ordinateur de bord,
indicateur de vitesse numérique (km/h
ou mph), autonomie liée à l'AdBlue
® et au
système SCR (km ou miles),

...
4 Indicateur d'entretien, puis Totalisateur
kilométrique (km ou miles).
Ces fonctions s'affichent successivement
à la mise du contact.
5 Compteur kilométrique journalier (km ou
miles).
Instruments de bord

11

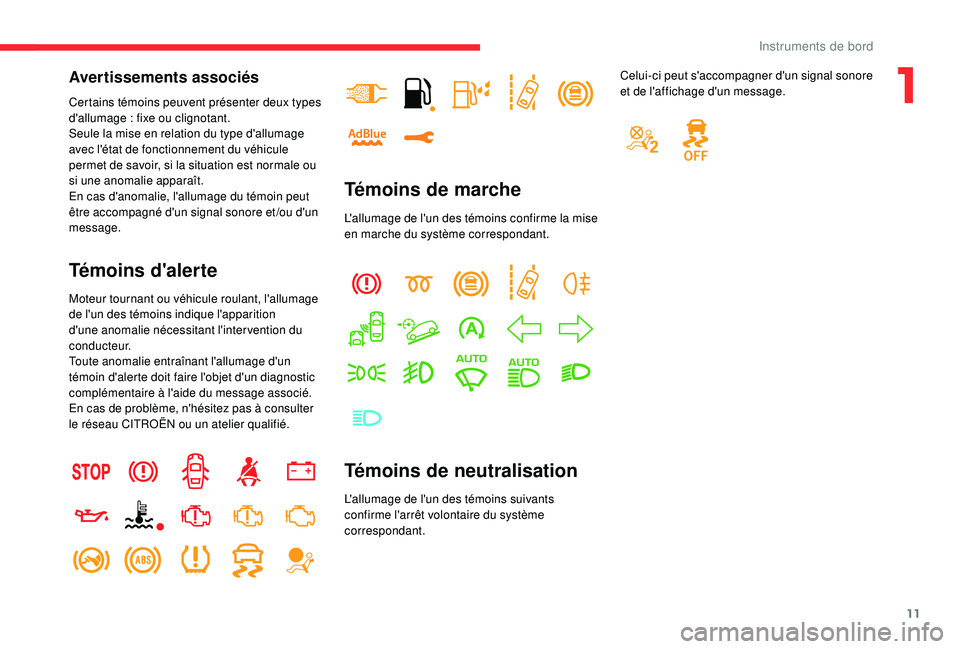

Avertissements associés
Certains témoins peuvent présenter deux types
d'allumage : fixe ou clignotant.
Seule la mise en relation du type d'allumage
avec l'état de fonctionnement du véhicule
permet de savoir, si la situation est normale ou
si une anomalie apparaît.
En cas d'anomalie, l'allumage du témoin peut
être accompagné d'un signal sonore et /ou d'un
message.
Témoins d'alerte
Moteur tournant ou véhicule roulant, l'allumage
de l'un des témoins indique l'apparition
d'une anomalie nécessitant l'inter vention du
c o n d u c t e u r.
Toute anomalie entraînant l'allumage d'un
témoin d'alerte doit faire l'objet d'un diagnostic
complémentaire à l'aide du message associé.
En cas de problème, n'hésitez pas à consulter
le réseau CITROËN ou un atelier qualifié.
Témoins de marche
L'allumage de l'un des témoins confirme la mise
en marche du système correspondant.
Témoins de neutralisation
L'allumage de l'un des témoins suivants
confirme l'arrêt volontaire du système
correspondant. Celui-ci peut s'accompagner d'un signal sonore
et de l'affichage d'un message.
1
Instruments de bord

12

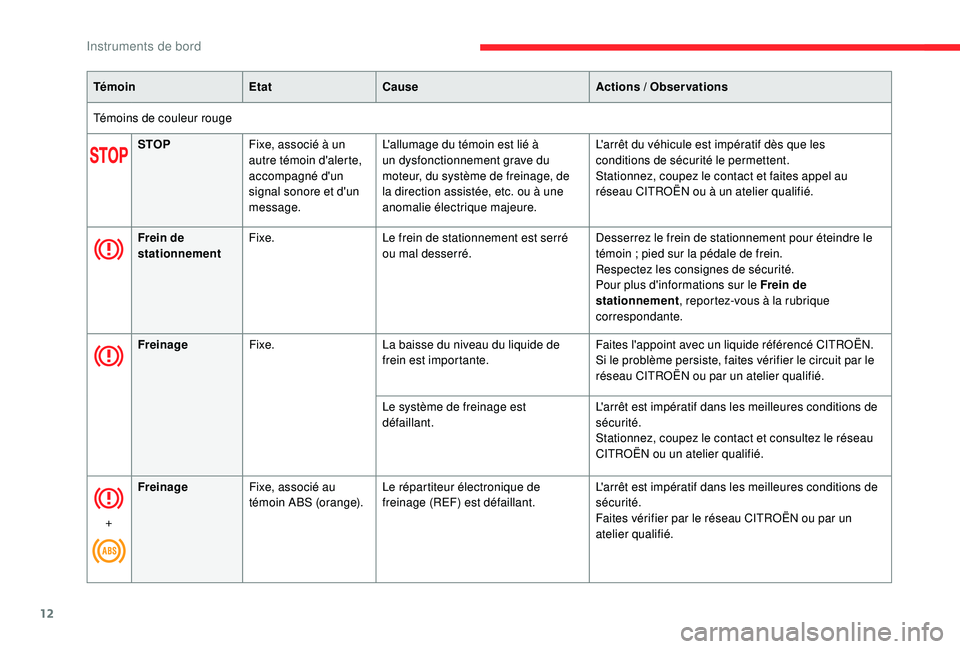

TémoinEtatCause Actions / Observations
Témoins de couleur rouge STOP Fixe, associé à un
autre témoin d'alerte,
accompagné d'un
signal sonore et d'un
message. L'allumage du témoin est lié à
un dysfonctionnement grave du
moteur, du système de freinage, de
la direction assistée, etc. ou à une
anomalie électrique majeure. L'arrêt du véhicule est impératif dès que les
conditions de sécurité le permettent.
Stationnez, coupez le contact et faites appel au
réseau CITROËN ou à un atelier qualifié.
Frein de
stationnement Fixe.
Le frein de stationnement est serré
ou mal desserré. Desserrez le frein de stationnement pour éteindre le
témoin
; pied sur la pédale de frein.
Respectez les consignes de sécurité.
Pour plus d'informations sur le Frein de
stationnement , reportez-vous à la rubrique
correspondante.
Freinage Fixe. La baisse du niveau du liquide de
frein est importante. Faites l'appoint avec un liquide référencé CITROËN.
Si le problème persiste, faites vérifier le circuit par le
réseau CITROËN ou par un atelier qualifié.
Le système de freinage est
défaillant. L'arrêt est impératif dans les meilleures conditions de
sécurité.
Stationnez, coupez le contact et consultez le réseau
CITROËN ou un atelier qualifié.
+ Freinage
Fixe, associé au
témoin ABS (orange). Le répartiteur électronique de
freinage (REF) est défaillant. L'arrêt est impératif dans les meilleures conditions de
sécurité.
Faites vérifier par le réseau CITROËN ou par un
atelier qualifié.
Instruments de bord

13

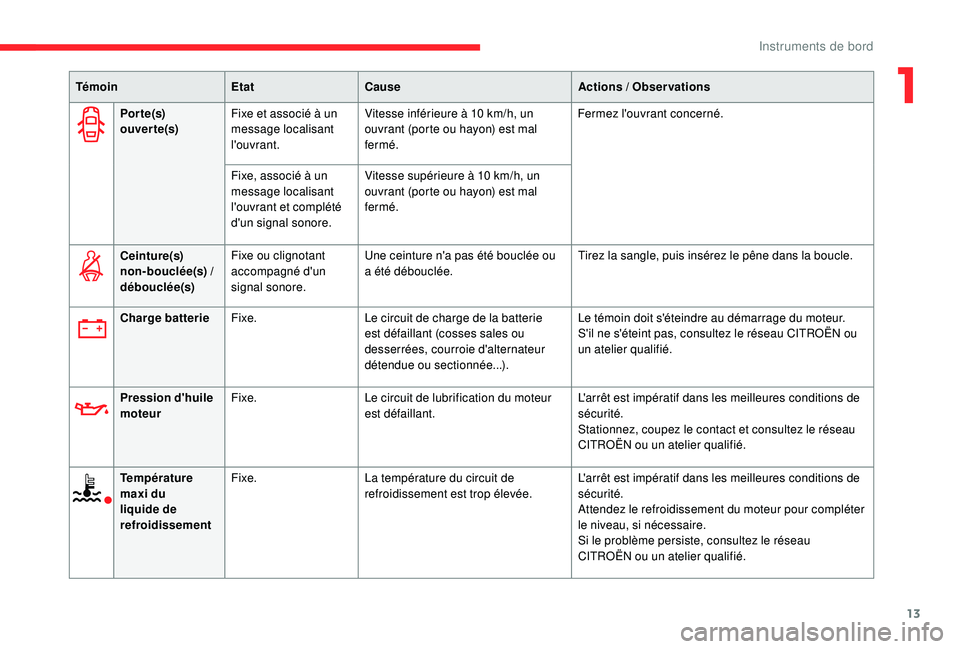

Por te(s)
ouver te(s)Fixe et associé à un
message localisant
l'ouvrant. Vitesse inférieure à 10
km/h, un
ouvrant (porte ou hayon) est mal
fermé. Fermez l'ouvrant concerné.
Fixe, associé à un
message localisant
l'ouvrant et complété
d'un signal sonore. Vitesse supérieure à 10
km/h, un
ouvrant (porte ou hayon) est mal
fermé.
Ceinture(s)
non-bouclée(s)


/
débouclée(s) Fixe ou clignotant
accompagné d'un
signal sonore. Une ceinture n'a pas été bouclée ou
a été débouclée.
Tirez la sangle, puis insérez le pêne dans la boucle.
Charge batterie Fixe. Le circuit de charge de la batterie
est défaillant (cosses sales ou
desserrées, courroie d'alternateur
détendue ou sectionnée...). Le témoin doit s'éteindre au démarrage du moteur.
S'il ne s'éteint pas, consultez le réseau CITROËN ou
un atelier qualifié.
Pression d'huile
moteur Fixe.
Le circuit de lubrification du moteur
est défaillant. L'arrêt est impératif dans les meilleures conditions de
sécurité.
Stationnez, coupez le contact et consultez le réseau
CITROËN ou un atelier qualifié.
Température
maxi du
liquide de
refroidissement Fixe.
La température du circuit de
refroidissement est trop élevée. L'arrêt est impératif dans les meilleures conditions de
sécurité.
Attendez le refroidissement du moteur pour compléter
le niveau, si nécessaire.
Si le problème persiste, consultez le réseau
CITROËN ou un atelier qualifié.
Témoin
EtatCause Actions

/ Observations
1
Instruments de bord

14

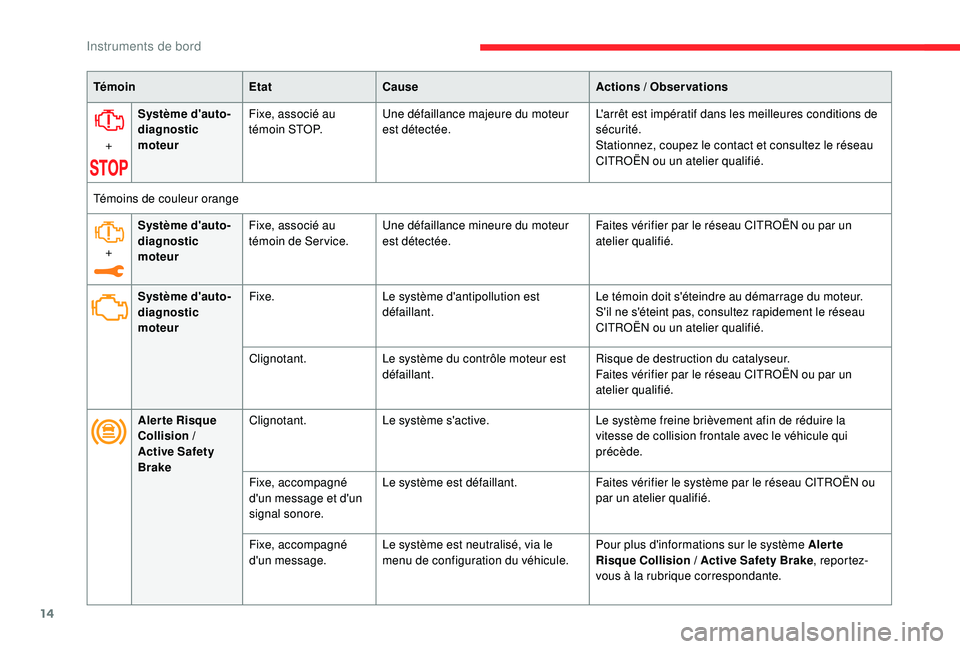

TémoinEtatCause Actions / Observations
+ Système d'auto
-
diagnostic
moteur Fixe, associé au
t é m o i n S T O P.
Une défaillance majeure du moteur
est détectée. L'arrêt est impératif dans les meilleures conditions de
sécurité.
Stationnez, coupez le contact et consultez le réseau
CITROËN ou un atelier qualifié.
Témoins de couleur orange
+ Système d'auto
-
diagnostic
moteur Fixe, associé au
témoin de Service.
Une défaillance mineure du moteur
est détectée. Faites vérifier par le réseau CITROËN ou par un
atelier qualifié.
Système d'auto -
diagnostic
moteur Fixe.
Le système d'antipollution est
défaillant. Le témoin doit s'éteindre au démarrage du moteur.
S'il ne s'éteint pas, consultez rapidement le réseau
CITROËN ou un atelier qualifié.
Clignotant. Le système du contrôle moteur est
défaillant. Risque de destruction du catalyseur.
Faites vérifier par le réseau CITROËN ou par un
atelier qualifié.
Alerte Risque
Collision /
Active Safety
Brake Clignotant.
Le système s'active. Le système freine brièvement afin de réduire la
vitesse de collision frontale avec le véhicule qui
précède.
Fixe, accompagné
d'un message et d'un
signal sonore. Le système est défaillant.
Faites vérifier le système par le réseau CITROËN ou
par un atelier qualifié.
Fixe, accompagné
d'un message. Le système est neutralisé, via le
menu de configuration du véhicule. Pour plus d'informations sur le système Aler te
Risque Collision / Active Safety Brake
, repor tez-
vous à la rubrique correspondante.
Instruments de bord

15

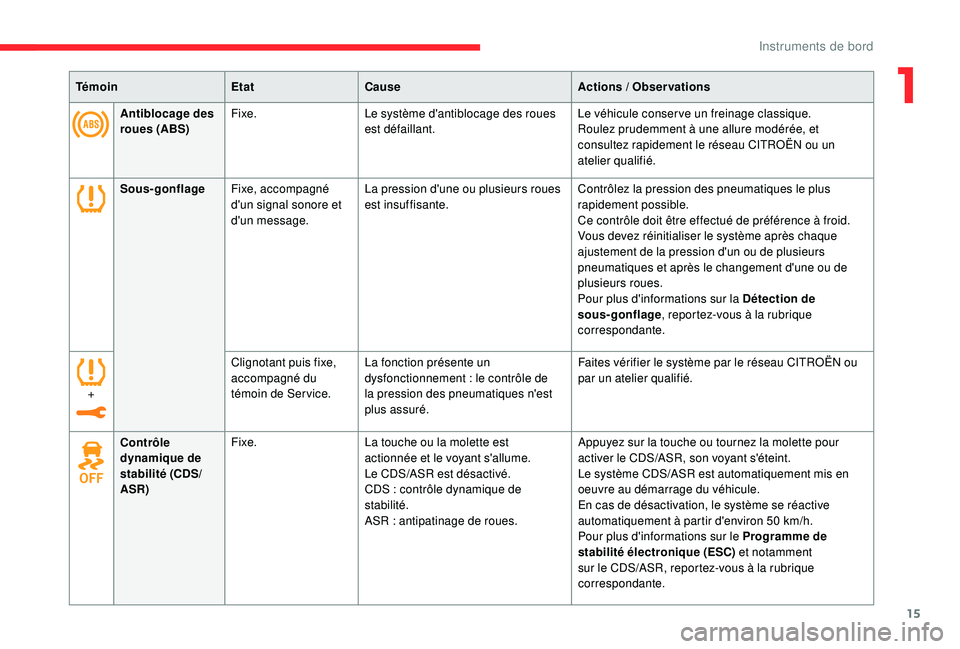

TémoinEtatCause Actions / Observations
Antiblocage des
roues (ABS) Fixe.
Le système d'antiblocage des roues
est défaillant. Le véhicule conser ve un freinage classique.
Roulez prudemment à une allure modérée, et
consultez rapidement le réseau CITROËN ou un
atelier qualifié.
Sous-gonflage Fixe, accompagné
d'un signal sonore et
d'un message. La pression d'une ou plusieurs roues
est insuffisante.
Contrôlez la pression des pneumatiques le plus
rapidement possible.
Ce contrôle doit être effectué de préférence à froid.
Vous devez réinitialiser le système après chaque
ajustement de la pression d'un ou de plusieurs
pneumatiques et après le changement d'une ou de
plusieurs roues.
Pour plus d'informations sur la Détection de
sous-gonflage
, reportez-vous à la rubrique
correspondante.
+ Clignotant puis fixe,
accompagné du
témoin de Service.La fonction présente un
dysfonctionnement
: le contrôle de
la pression des pneumatiques n'est
plus assuré. Faites vérifier le système par le réseau CITROËN ou
par un atelier qualifié.
Contrôle
dynamique de
stabilité (CDS/
ASR) Fixe.
La touche ou la molette est
actionnée et le voyant s'allume.
Le CDS/ASR est désactivé.
CDS
: contrôle dynamique de
stabilité.
ASR


: antipatinage de roues.Appuyez sur la touche ou tournez la molette pour
activer le CDS/ASR, son voyant s'éteint.
Le système CDS/ASR est automatiquement mis en
oeuvre au démarrage du véhicule.
En cas de désactivation, le système se réactive
automatiquement à partir d'environ 50
km/h.
Pour plus d'informations sur le Programme de
stabilité électronique (ESC) et notamment
sur le CDS/ASR, reportez-vous à la rubrique
correspondante.
1
Instruments de bord

16

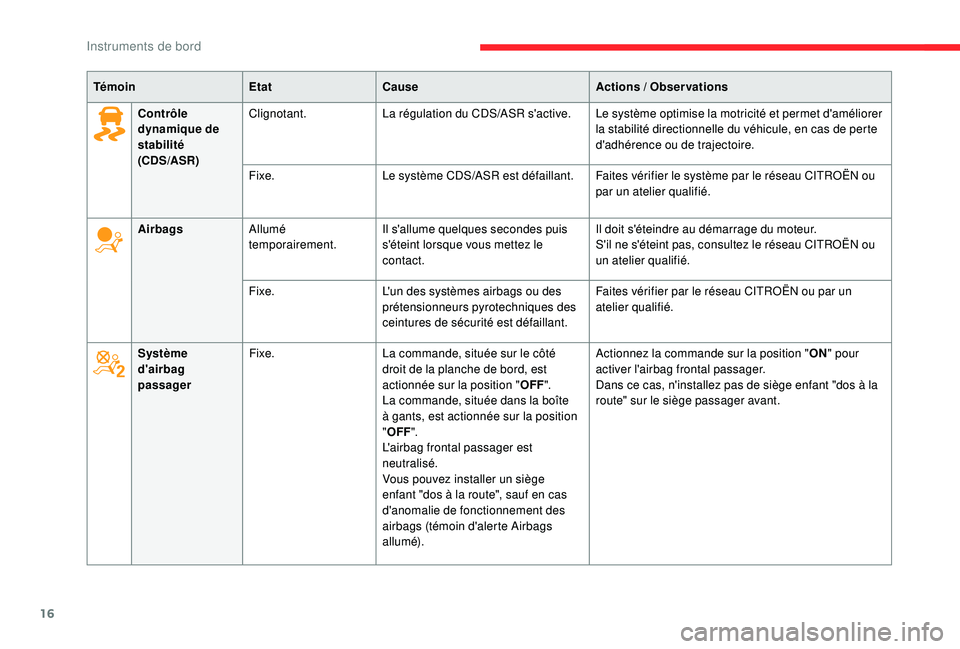

Contrôle
dynamique de
stabilité
(CDS/ASR)Clignotant.
La régulation du CDS/ASR s'active. Le système optimise la motricité et permet d'améliorer
la stabilité directionnelle du véhicule, en cas de perte
d'adhérence ou de trajectoire.
Fixe. Le système CDS/ASR est défaillant. Faites vérifier le système par le réseau CITROËN ou
par un atelier qualifié.
Témoin
EtatCause Actions

/ Observations
Airbags Allumé
temporairement. Il s'allume quelques
secondes puis
s'éteint lorsque vous mettez le
contact. Il doit s'éteindre au démarrage du moteur.
S'il ne s'éteint pas, consultez le réseau CITROËN ou
un atelier qualifié.
Fixe. L'un des systèmes airbags ou des
prétensionneurs pyrotechniques des
ceintures de sécurité est défaillant. Faites vérifier par le réseau CITROËN ou par un
atelier qualifié.
Système
d'airbag
passager Fixe.
La commande, située sur le côté
droit de la planche de bord, est
actionnée sur la position " OFF".
La commande, située dans la boîte
à gants, est actionnée sur la position
" OFF ".
L'airbag frontal passager est
neutralisé.
Vous pouvez installer un siège
enfant "dos à la route", sauf en cas
d'anomalie de fonctionnement des
airbags (témoin d'alerte Airbags
allumé). Actionnez la commande sur la position "
ON" pour
activer l'airbag frontal passager.
Dans ce cas, n'installez pas de siège enfant "dos à la
route" sur le siège passager avant.

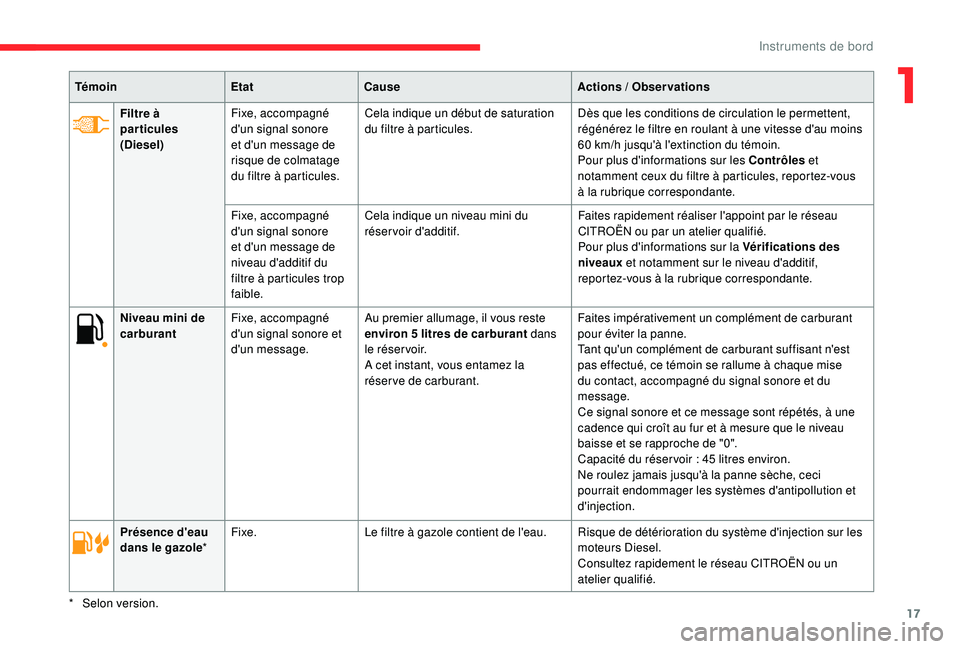

Instruments de bord

17
Niveau mini de
carburantFixe, accompagné
d'un signal sonore et
d'un message. Au premier allumage, il vous reste
environ 5
litres de carburant dans
le réservoir.
A cet instant, vous entamez la
réserve de carburant. Faites impérativement un complément de carburant
pour éviter la panne.
Tant qu'un complément de carburant suffisant n'est
pas effectué, ce témoin se rallume à chaque mise
du contact, accompagné du signal sonore et du
message.
Ce signal sonore et ce message sont répétés, à une
cadence qui croît au fur et à mesure que le niveau
baisse et se rapproche de "0".
Capacité du réser voir
: 45 litres environ.
Ne roulez jamais jusqu'à la panne sèche, ceci
pourrait endommager les systèmes d'antipollution et
d'injection.
Présence d'eau
dans le gazole *Fixe.
Le filtre à gazole contient de l'eau. Risque de détérioration du système d'injection sur les
moteurs Diesel.
Consultez rapidement le réseau CITROËN ou un
atelier qualifié.
Témoin
EtatCause Actions

/ Observations
Filtre à
particules
(Diesel) Fixe, accompagné
d'un signal sonore
et d'un message de
risque de colmatage
du filtre à particules. Cela indique un début de saturation
du filtre à particules.
Dès que les conditions de circulation le permettent,
régénérez le filtre en roulant à une vitesse d'au moins
60 km/h jusqu'à l'extinction du témoin.
Pour plus d'informations sur les Contrôles et
notamment ceux du filtre à particules, reportez-vous
à la rubrique correspondante.
Fixe, accompagné
d'un signal sonore
et d'un message de
niveau d'additif du
filtre à particules trop
faible. Cela indique un niveau mini du
réservoir d'additif.
Faites rapidement réaliser l'appoint par le réseau
CITROËN ou par un atelier qualifié.
Pour plus d'informations sur la Vérifications des
niveaux
et notamment sur le niveau d'additif,
reportez-vous à la rubrique correspondante.
*
Selon

version.
1
Instruments de bord

18
Aler te de
franchissement
involontaire de
ligneClignotant (orange),
accompagné d'un
signal sonore.
Une ligne est en cours de
franchissement, côté droit.
Une ligne est en cours de
franchissement, côté gauche. Tournez le volant du côté opposé pour retrouver la
bonne trajectoire.
Pour plus d'informations, reportez-vous à la rubrique
correspondante.
+ Fixe, accompagné du
témoin de Service.
Le système d'alerte de
franchissement de ligne est
défaillant. Faites vérifier le système par le réseau CITROËN ou
par un atelier qualifié.
Témoin
EtatCause Actions

/ Observations
AdBlue
®
(Diesel BlueHDi) Fixe dès la mise du
contact, accompagné
d'un signal sonore
et d'un message
indiquant l'autonomie
de roulage. L'autonomie de roulage est comprise
entre 600 et 2
400 km.Faites rapidement un appoint en AdBlue
®.
Vous pouvez verser jusqu'à 10

litres d'AdBlue® dans
son réservoir.
Clignotant,
accompagné d'un
signal sonore et d'un
message indiquant
l'autonomie de
roulage. L'autonomie de roulage est comprise
entre 0

km et 600

km. Faites impérativement
un appoint en AdBlue
® pour
éviter la panne .
Vous pouvez verser jusqu'à 10

litres d'AdBlue
® dans
son réservoir.
Clignotant,
accompagné d'un
signal sonore et d'un
message indiquant
l'interdiction du
démarrage. Le réser voir d'AdBlue
® est vide :
l
e dispositif d'antidémarrage
réglementaire empêche le
redémarrage du moteur. Pour pouvoir redémarrer le moteur, vous devez
impérativement
faire un appoint en AdBlue®.
Il est impératif de verser une quantité minimale de
4

litres d'AdBlue
® dans son réser voir.
Instruments de bord
