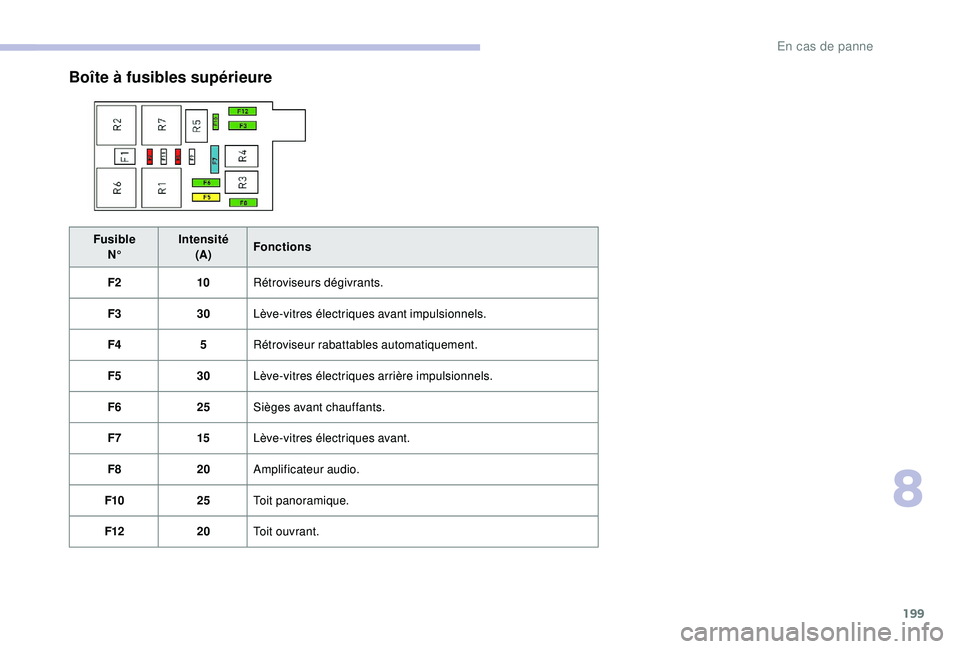

Boîte à fusibles supérieure
FusibleN° Intensité
(A) Fonctions
F2 10Rétroviseurs dégivrants.
F3 30Lève-vitres électriques avant impulsionnels.
F4 5Rétroviseur rabattables automatiquement.
F5 30Lève-vitres électriques arrière impulsionnels.
F6 25Sièges avant chauffants.
F7 15Lève-vitres électriques avant.
F8 20Amplificateur audio.
F10 25Toit panoramique.
F12 20Toit ouvrant.
8
En cas de panne

200

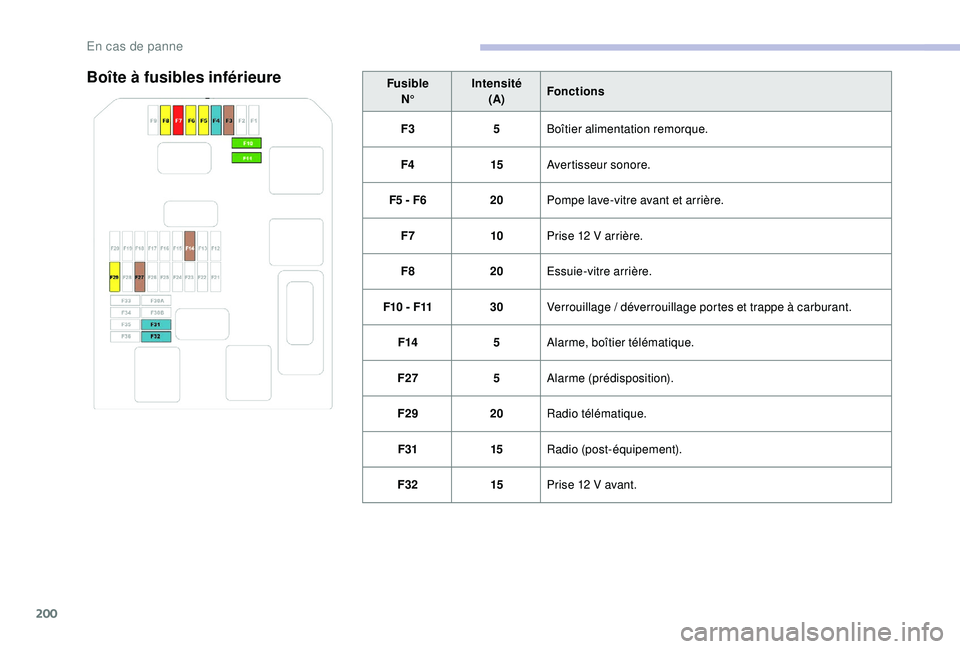

Boîte à fusibles inférieureFusibleN° Intensité
(A) Fonctions
F3 5Boîtier alimentation remorque.
F4 15Avertisseur sonore.
F5 - F6 20Pompe lave-vitre avant et arrière.
F7 10Prise 12
V arrière.
F8 20Essuie-vitre arrière.
F10 - F11 30Verrouillage


/ déverrouillage portes et trappe à carburant.
F14 5Alarme, boîtier télématique.
F27 5Alarme (prédisposition).
F29 20Radio télématique.
F31 15Radio (post-équipement).
F32 15Prise 12
V avant.
En cas de panne

201

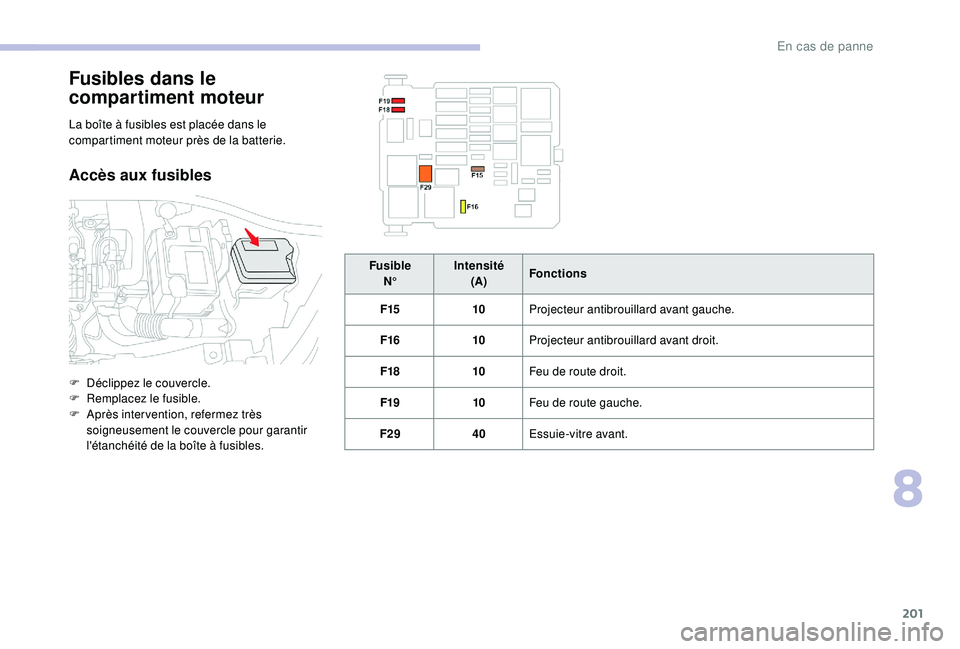

Fusibles dans le
compartiment moteur
La boîte à fusibles est placée dans le
compartiment moteur près de la batterie.
Accès aux fusibles
F Déclippez le couvercle.
F R emplacez le fusible.
F

A
près inter vention, refermez très
soigneusement le couvercle pour garantir
l'étanchéité de la boîte à fusibles. Fusible
N° Intensité
(A) Fonctions
F15 10Projecteur antibrouillard avant gauche.
F16 10Projecteur antibrouillard avant droit.
F18 10Feu de route droit.
F19 10Feu de route gauche.
F29 40Essuie-vitre avant.
8
En cas de panne

202

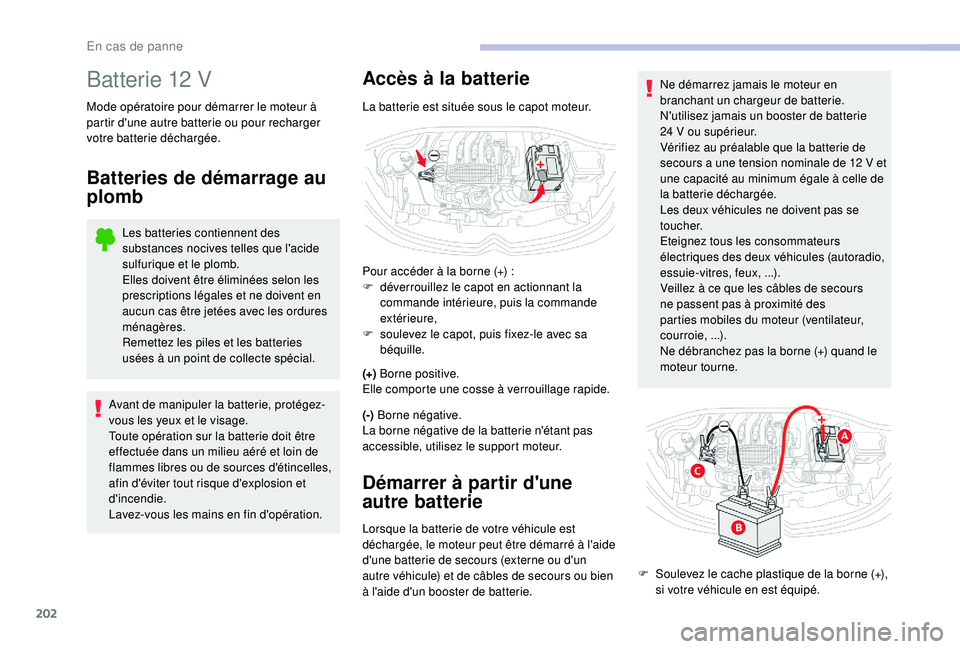

Batterie 12 V
Mode opératoire pour démarrer le moteur à
partir d'une autre batterie ou pour recharger
votre batterie déchargée.
Batteries de démarrage au
plomb
Les batteries contiennent des
substances nocives telles que l'acide
sulfurique et le plomb.
Elles doivent être éliminées selon les
prescriptions légales et ne doivent en
aucun cas être jetées avec les ordures
ménagères.
Remettez les piles et les batteries
usées à un point de collecte spécial.
Avant de manipuler la batterie, protégez-
vous les yeux et le visage.
Toute opération sur la batterie doit être
effectuée dans un milieu aéré et loin de
flammes libres ou de sources d'étincelles,
afin d'éviter tout risque d'explosion et
d'incendie.
Lavez-vous les mains en fin d'opération.
Accès à la batterie
La batterie est située sous le capot moteur.
Pour accéder à la borne (+)
:
F

d
éverrouillez le capot en actionnant la
commande intérieure, puis la commande
extérieure,
F

s
oulevez le capot, puis fixez-le avec sa
béquille.
(+) Borne positive.
Elle comporte une cosse à verrouillage rapide.
(-) Borne négative.
La borne négative de la batterie n'étant pas
accessible, utilisez le support moteur.
Démarrer à partir d'une
autre batterie
Lorsque la batterie de votre véhicule est
déchargée, le moteur peut être démarré à l'aide
d'une batterie de secours (externe ou d'un
autre véhicule) et de câbles de secours ou bien
à l'aide d'un booster de batterie. Ne démarrez jamais le moteur en
branchant un chargeur de batterie.
N'utilisez jamais un booster de batterie
24
V ou supérieur.
Vérifiez au préalable que la batterie de
secours a une tension nominale de 12 V et
une capacité au minimum égale à celle de
la batterie déchargée.
Les deux véhicules ne doivent pas se
toucher.
Eteignez tous les consommateurs
électriques des deux véhicules (autoradio,
essuie-vitres, feux, ...).
Veillez à ce que les câbles de secours
ne passent pas à proximité des
parties mobiles du moteur (ventilateur,
courroie,

...).
Ne débranchez pas la borne (+) quand le
moteur tourne.
F
S
oulevez le cache plastique de la borne (+),
si votre véhicule en est équipé.
En cas de panne

203

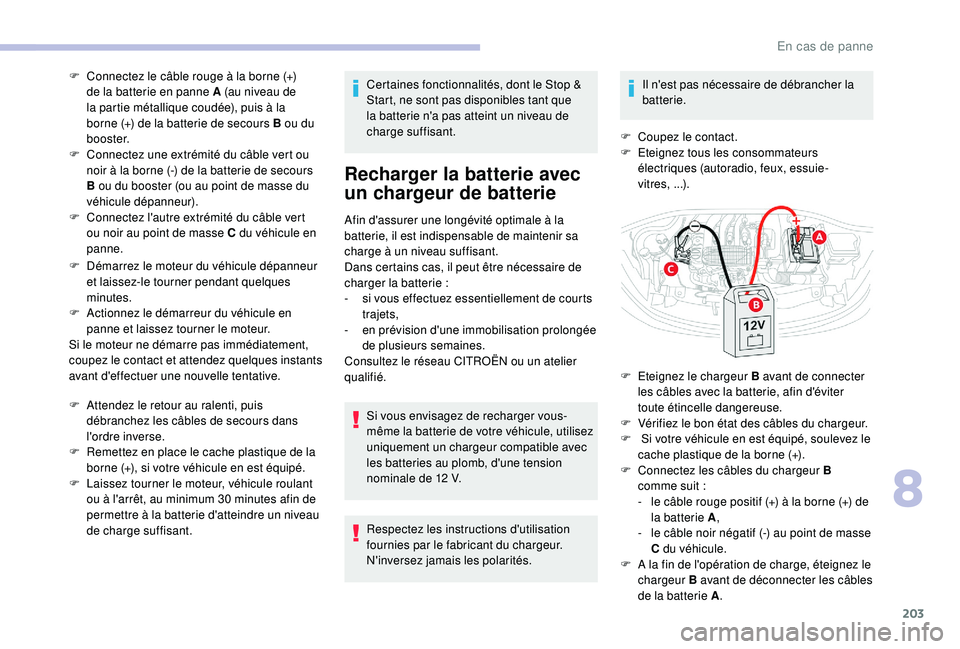

F Connectez le câble rouge à la borne (+) de la batterie en panne A (au niveau de
la partie métallique coudée), puis à la
borne (+) de la batterie de secours B ou du
b o o s t e r.
F

C
onnectez une extrémité du câble vert ou
noir à la borne (-) de la batterie de secours
B ou du booster (ou au point de masse du
véhicule dépanneur).
F

C
onnectez l'autre extrémité du câble vert
ou noir au point de masse C du véhicule en
panne.
F

D
émarrez le moteur du véhicule dépanneur
et laissez-le tourner pendant quelques
minutes.
F

A
ctionnez le démarreur du véhicule en
panne et laissez tourner le moteur.
Si le moteur ne démarre pas immédiatement,
coupez le contact et attendez quelques instants
avant d'effectuer une nouvelle tentative.
F

A
ttendez le retour au ralenti, puis
débranchez les câbles de secours dans
l'ordre inverse.
F

R
emettez en place le cache plastique de la
borne (+), si votre véhicule en est équipé.
F

L
aissez tourner le moteur, véhicule roulant
ou à l'arrêt, au minimum 30 minutes afin de
permettre à la batterie d'atteindre un niveau
de charge suffisant. Certaines fonctionnalités, dont le Stop &
Start, ne sont pas disponibles tant que
la batterie n'a pas atteint un niveau de
charge suffisant.
Recharger la batterie avec
un chargeur de batterie
Afin d'assurer une longévité optimale à la
batterie, il est indispensable de maintenir sa
charge à un niveau suffisant.
Dans certains cas, il peut être nécessaire de
charger la batterie
:
-

s
i vous effectuez essentiellement de courts
trajets,
-
e

n prévision d'une immobilisation prolongée
de plusieurs semaines.
Consultez le réseau CITROËN ou un atelier
qualifié.
Si vous envisagez de recharger vous-
même la batterie de votre véhicule, utilisez
uniquement un chargeur compatible avec
les batteries au plomb, d'une tension
nominale de 12
V.
Respectez les instructions d'utilisation
fournies par le fabricant du chargeur.
N'inversez jamais les polarités. Il n'est pas nécessaire de débrancher la
batterie.
F
C
oupez le contact.
F
E
teignez tous les consommateurs
électriques (autoradio, feux, essuie-
vitres,

...).
F
E
teignez le chargeur B avant de connecter
les câbles avec la batterie, afin d'éviter
toute étincelle dangereuse.
F

V
érifiez le bon état des câbles du chargeur.
F

S
i votre véhicule en est équipé, soulevez le
cache plastique de la borne (+).
F

C
onnectez les câbles du chargeur B
comme suit
:
-

l
e câble rouge positif (+) à la borne (+) de
la batterie A ,
-

l
e câble noir négatif (-) au point de masse
C du véhicule.
F

A l
a fin de l'opération de charge, éteignez le
chargeur B avant de déconnecter les câbles
de la batterie A .
8
En cas de panne

204

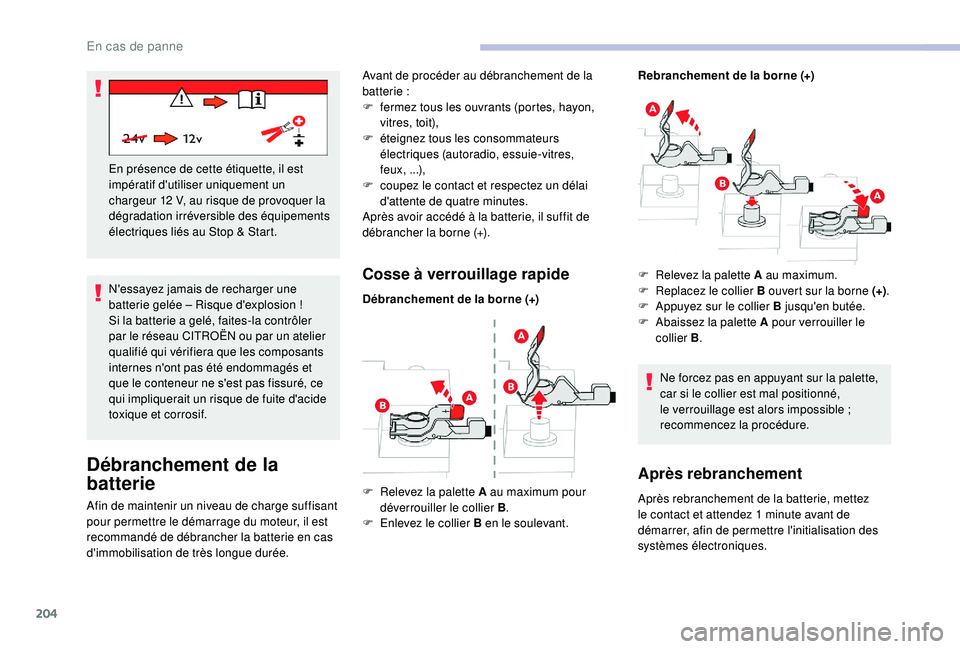

N'essayez jamais de recharger une
batterie gelée – Risque d'explosion !
Si la batterie a gelé, faites-la contrôler
par le réseau CITROËN ou par un atelier
qualifié qui vérifiera que les composants
internes n'ont pas été endommagés et
que le conteneur ne s'est pas fissuré, ce
qui impliquerait un risque de fuite d'acide
toxique et corrosif. En présence de cette étiquette, il est
impératif d'utiliser uniquement un
chargeur 12 V, au risque de provoquer la
dégradation irréversible des équipements
électriques liés au Stop & Start.
Débranchement de la
batterie
Afin de maintenir un niveau de charge suffisant
pour permettre le démarrage du moteur, il est
recommandé de débrancher la batterie en cas
d'immobilisation de très longue durée. Avant de procéder au débranchement de la
batterie


:
F
f
ermez tous les ouvrants (portes, hayon,
vitres, toit),
F
é
teignez tous les consommateurs
électriques (autoradio, essuie-vitres,
feux,

...),
F
c
oupez le contact et respectez un délai
d'attente de quatre

minutes.
Après avoir accédé à la batterie, il suffit de
débrancher la borne (+).
Cosse à verrouillage rapide
Débranchement de la borne (+)
F

R
elevez la palette A au maximum pour
déverrouiller le collier B .
F

E
nlevez le collier B en le soulevant. Rebranchement de la borne (+)
F

R
elevez la palette A au maximum.
F R eplacez le collier B ouvert sur la borne (+)
.
F A ppuyez sur le collier B jusqu'en butée.
F

A
baissez la palette A pour verrouiller le
collier B .
Ne forcez pas en appuyant sur la palette,
car si le collier est mal positionné,
le verrouillage est alors impossible
;
recommencez la procédure.
Après rebranchement
Après rebranchement de la batterie, mettez
le contact et attendez 1 minute avant de
démarrer, afin de permettre l'initialisation des
systèmes électroniques.
En cas de panne

205

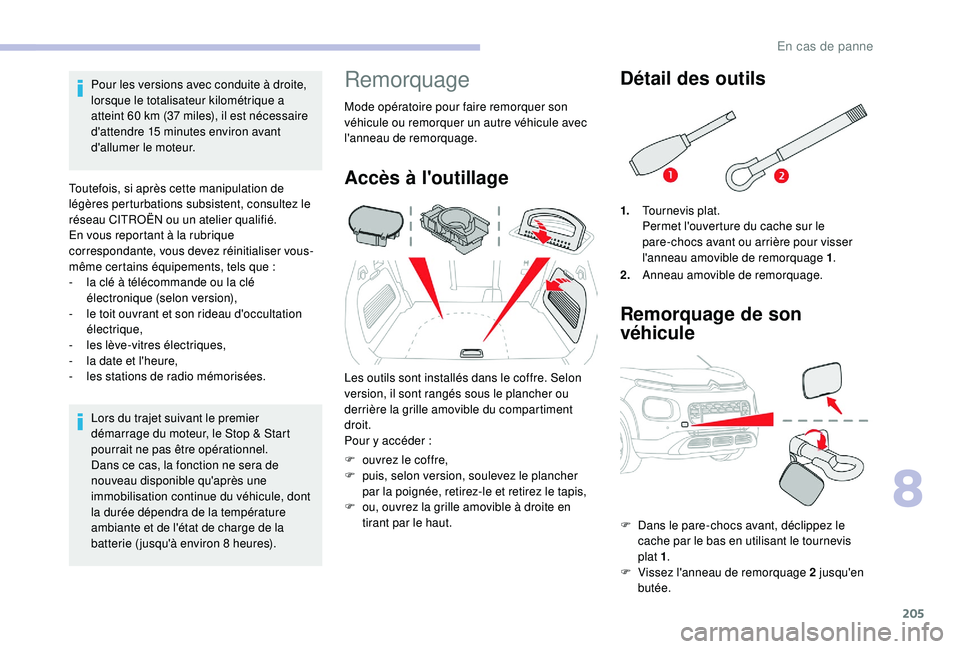

Pour les versions avec conduite à droite,
lorsque le totalisateur kilométrique a
atteint 60 km (37 miles), il est nécessaire
d'attendre 15
minutes environ avant
d'allumer le moteur.
Toutefois, si après cette manipulation de
légères perturbations subsistent, consultez le
réseau CITROËN ou un atelier qualifié.
En vous reportant à la rubrique
correspondante, vous devez réinitialiser vous-
même certains équipements, tels que
:
-

l

a clé à télécommande ou la clé
électronique (selon version),
-

l

e toit ouvrant et son rideau d'occultation
électrique,
-
le

s lève-vitres électriques,
-

l

a date et l'heure,
-
l

es stations de radio mémorisées. Lors du trajet suivant le premier
démarrage du moteur, le Stop & Start
pourrait ne pas être opérationnel.
Dans ce cas, la fonction ne sera de
nouveau disponible qu'après une
immobilisation continue du véhicule, dont
la durée dépendra de la température
ambiante et de l'état de charge de la
batterie ( jusqu'à environ 8 heures).Remorquage
Mode opératoire pour faire remorquer son
véhicule ou remorquer un autre véhicule avec
l'anneau de remorquage.
Accès à l'outillage
Les outils sont installés dans le coffre. Selon
version, il sont rangés sous le plancher ou
derrière la grille amovible du compartiment
droit.
Pour y accéder
:
F

o
uvrez le coffre,
F

p
uis, selon version, soulevez le plancher
par la poignée, retirez-le et retirez le tapis,
F

o
u, ouvrez la grille amovible à droite en
tirant par le haut.
Détail des outils
1. Tournevis plat.
Permet l'ouverture du cache sur le
pare-chocs avant ou arrière pour visser
l'anneau amovible de remorquage 1 .
2. Anneau amovible de remorquage.
Remorquage de son
véhicule
F Dans le pare-chocs avant, déclippez le
cache par le bas en utilisant le tournevis
plat 1 .
F

V
issez l'anneau de remorquage 2 jusqu'en
butée.
8
En cas de panne

206

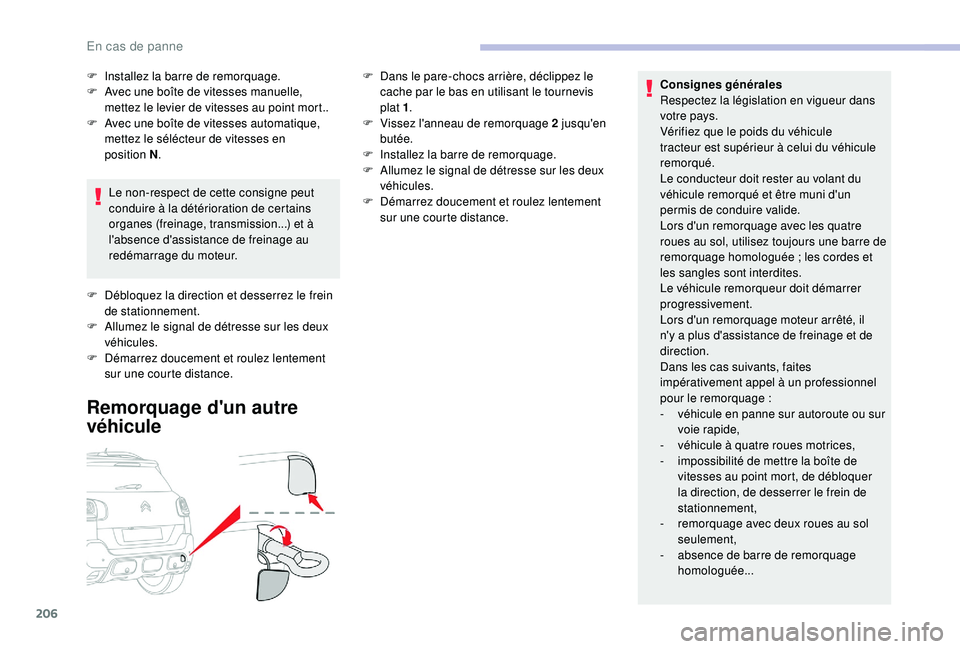

Consignes générales
Respectez la législation en vigueur dans
votre pays.
Vérifiez que le poids du véhicule
tracteur est supérieur à celui du véhicule
remorqué.
Le conducteur doit rester au volant du
véhicule remorqué et être muni d'un
permis de conduire valide.
Lors d'un remorquage avec les quatre
roues au sol, utilisez toujours une barre de
remorquage homologuée

; les cordes et
les sangles sont interdites.
Le véhicule remorqueur doit démarrer
progressivement.
Lors d'un remorquage moteur arrêté, il
n'y a plus d'assistance de freinage et de
direction.
Dans les cas suivants, faites
impérativement appel à un professionnel
pour le remorquage
:
-

v
éhicule en panne sur autoroute ou sur
voie rapide,
-

v
éhicule à quatre roues motrices,
-

i
mpossibilité de mettre la boîte de
vitesses au point mort, de débloquer
la direction, de desserrer le frein de
stationnement,
-

r
emorquage avec deux roues au sol
seulement,
-

a
bsence de barre de remorquage
homologuée...
Le non-respect de cette consigne peut
conduire à la détérioration de certains
organes (freinage, transmission...) et à
l'absence d'assistance de freinage au
redémarrage du moteur.
F

D

ébloquez la direction et desserrez le frein
de stationnement.
F

A

llumez le signal de détresse sur les deux
véhicules.
F

D

émarrez doucement et roulez lentement
sur une courte distance.
Remorquage d'un autre
véhicule
F Dans le pare-chocs arrière, déclippez le cache par le bas en utilisant le tournevis
plat 1 .
F

V
issez l'anneau de remorquage 2 jusqu'en
butée.
F

I
nstallez la

barre de remorquage.
F

A
llumez le signal de détresse sur les deux
véhicules.
F

D
émarrez doucement et roulez lentement
sur une courte distance.
F
I
nstallez la
barre de remorquage.
F
A
vec une boîte de vitesses manuelle,
mettez le levier de vitesses au point mort..
F

A

vec une boîte de vitesses automatique,
mettez le sélécteur de vitesses en
position


N .
En cas de panne

207

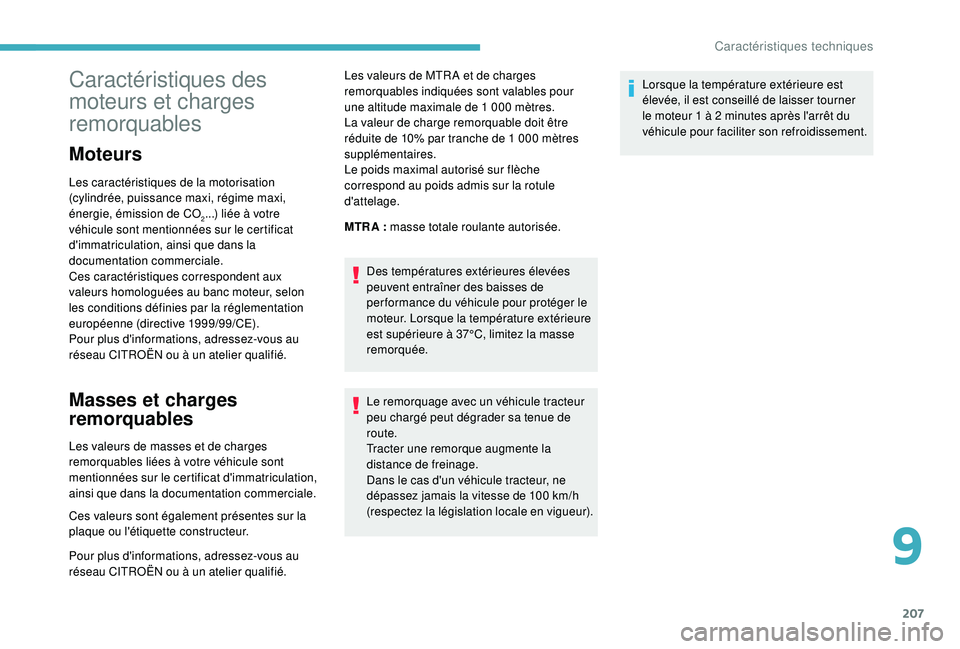

Caractéristiques des
moteurs et charges
remorquables
Moteurs
Les caractéristiques de la motorisation
(cylindrée, puissance maxi, régime maxi,
énergie, émission de CO
2...) liée à votre
véhicule sont mentionnées sur le certificat
d'immatriculation, ainsi que dans la
documentation commerciale.
Ces caractéristiques correspondent aux
valeurs homologuées au banc moteur, selon
les conditions définies par la réglementation
européenne (directive 1999/99/CE).
Pour plus d'informations, adressez-vous au
réseau CITROËN ou à un atelier qualifié.
Masses et charges
remorquables
Les valeurs de masses et de charges
remorquables liées à votre véhicule sont
mentionnées sur le certificat d'immatriculation,
ainsi que dans la documentation commerciale.
Ces valeurs sont également présentes sur la
plaque ou l'étiquette constructeur.
Pour plus d'informations, adressez-vous au
réseau CITROËN ou à un atelier qualifié. Les valeurs de MTR A et de charges
remorquables indiquées sont valables pour
une altitude maximale de 1 000 mètres.
La valeur de charge remorquable doit être
réduite de 10% par tranche de 1 000 mètres
supplémentaires.
Le poids maximal autorisé sur flèche
correspond au poids admis sur la rotule
d'attelage.
MTR A
: masse totale roulante autorisée.
Des températures extérieures élevées
peuvent entraîner des baisses de
per formance du véhicule pour protéger le
moteur. Lorsque la température extérieure
est supérieure à 37°C, limitez la masse
remorquée.
Le remorquage avec un véhicule tracteur
peu chargé peut dégrader sa tenue de
route.
Tracter une remorque augmente la
distance de freinage.
Dans le cas d'un véhicule tracteur, ne
dépassez jamais la vitesse de 100 km/h
(respectez la législation locale en vigueur). Lorsque la température extérieure est
élevée, il est conseillé de laisser tourner
le moteur 1 à 2 minutes après l'arrêt du
véhicule pour faciliter son refroidissement.
9
Caractéristiques techniques

208

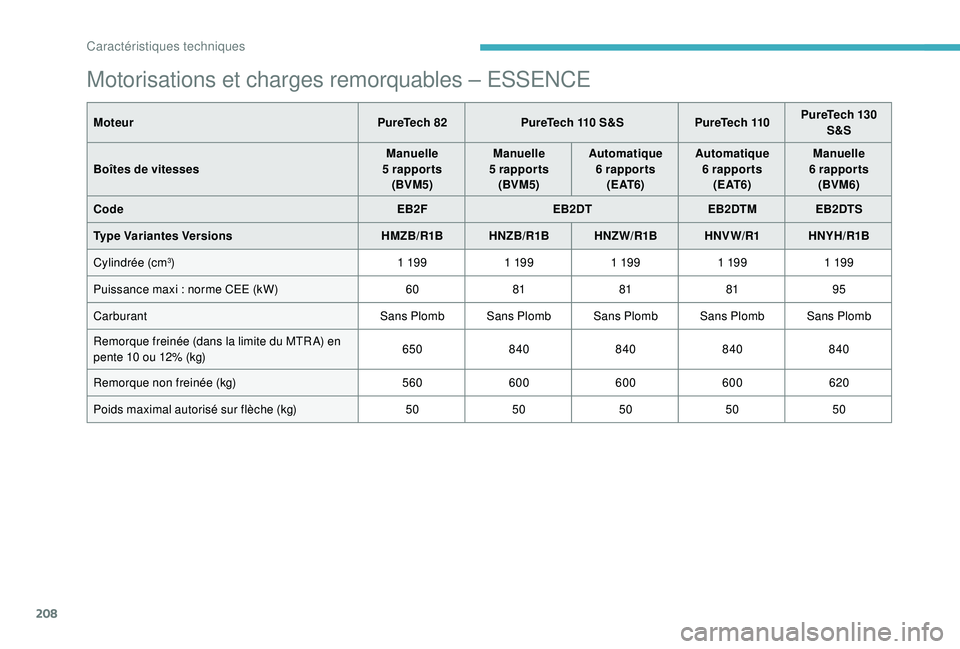

Motorisations et charges remorquables – ESSENCE
MoteurPureTech 82 PureTech 110 S&S PureTech 110PureTech 130
S&S
Boîtes de vitesses Manuelle
5


rapports
(BVM5) Manuelle
5


rapports
(BVM5) Automatique
6


rapports( E AT 6 ) Automatique
6


rapports( E AT 6 ) Manuelle
6


rapports
(BVM6)
Code EB2FEB2DTEB2DTM EB2DTS
Type Variantes Versions HMZB/R1BHNZB/R1B HNZ W/R1B HNV W/R1HNYH/R1B
Cylindrée (cm
3) 1 19 91 19 91 19 91 19 91 19 9
Puissance maxi : norme CEE (kW) 6081818195
Carburant Sans Plomb Sans Plomb Sans Plomb Sans Plomb Sans Plomb
Remorque freinée (dans la limite du MTR A) en
pente 10 ou 12% (kg) 650
840 840840840
Remorque non freinée (kg) 560600 600600 620
Poids maximal autorisé sur flèche (kg) 5050505050
Caractéristiques techniques
