CITROEN C3 AIRCROSS 2019 Notices Demploi (in French)

189

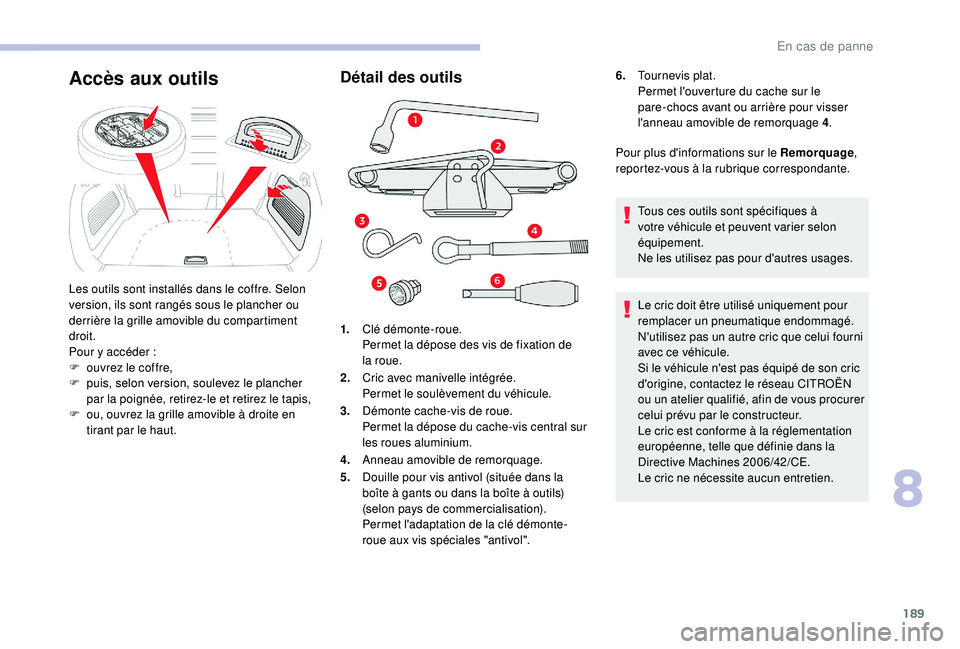

Détail des outils
1.Clé démonte-roue.
Permet la dépose des vis de fixation de
la roue.
2. Cric avec manivelle intégrée.
Permet le soulèvement du véhicule.
3. Démonte cache-vis de roue.
Permet la dépose du cache-vis central sur
les roues aluminium.
4. Anneau amovible de remorquage.
5. Douille pour vis antivol (située dans la
boîte à gants ou dans la boîte à outils)
(selon pays de commercialisation).
Permet l'adaptation de la clé démonte-
roue aux vis spéciales "antivol". 6.
Tournevis plat.
Permet l'ouverture du cache sur le
pare-chocs avant ou arrière pour visser
l'anneau amovible de remorquage 4 .
Pour plus d'informations sur le Remorquage ,
reportez-vous à la rubrique correspondante.
Tous ces outils sont spécifiques à
votre véhicule et peuvent varier selon
équipement.
Ne les utilisez pas pour d'autres usages.
Le cric doit être utilisé uniquement pour
remplacer un pneumatique endommagé.
N'utilisez pas un autre cric que celui fourni
avec ce véhicule.
Si le véhicule n'est pas équipé de son cric
d'origine, contactez le réseau CITROËN
ou un atelier qualifié, afin de vous procurer
celui prévu par le constructeur.
Le cric est conforme à la réglementation
européenne, telle que définie dans la
Directive Machines 2006/42/CE.
Le cric ne nécessite aucun entretien.
Accès aux outils
Les outils sont installés dans le coffre. Selon
version, ils sont rangés sous le plancher ou
derrière la grille amovible du compartiment
droit.
Pour y accéder
:
F

o
uvrez le coffre,
F

p
uis, selon version, soulevez le plancher
par la poignée, retirez-le et retirez le tapis,
F

o
u, ouvrez la grille amovible à droite en
tirant par le haut.
8
En cas de panne

190

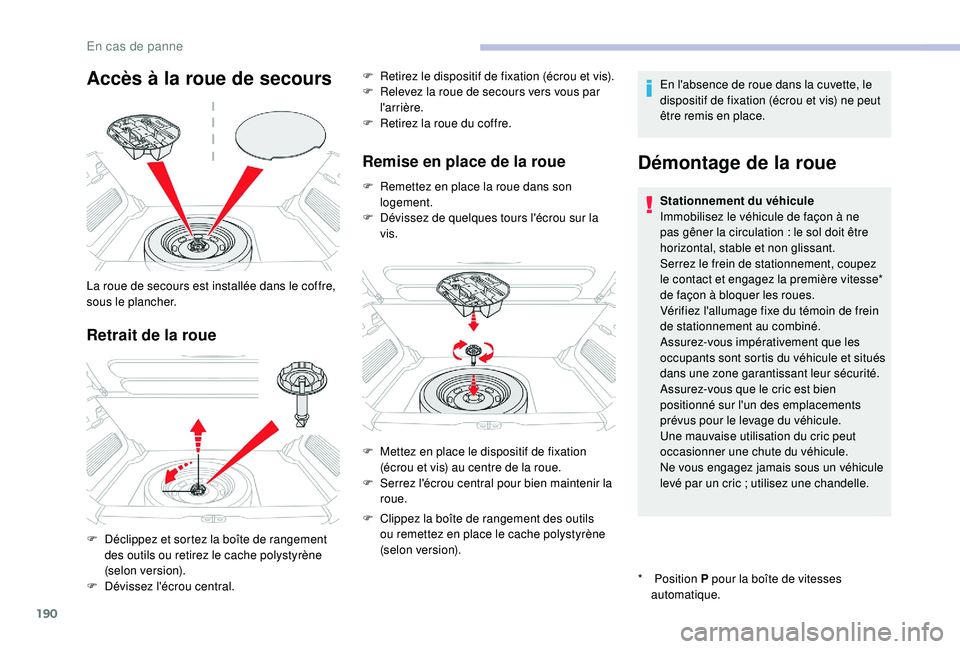

Accès à la roue de secours
Retrait de la roue
La roue de secours est installée dans le coffre,
sous le plancher.
F
D
éclippez et sortez la boîte de rangement
des outils ou retirez le cache polystyrène
(selon version).
F

D
évissez l'écrou central. F

R
etirez le dispositif de fixation (écrou et vis).
F
R
elevez la roue de secours vers vous par
l'arrière.
F
R
etirez la roue du coffre.
Remise en place de la roue
F Remettez en place la roue dans son
logement.
F

D
évissez de quelques tours l'écrou sur la
vis. En l'absence de roue dans la cuvette, le
dispositif de fixation (écrou et vis) ne peut
être remis en place.
Démontage de la roue
* Position P pour la boîte de vitesses
automatique. Stationnement du véhicule
Immobilisez le véhicule de façon à ne
pas gêner la circulation
: le sol doit être
horizontal, stable et non glissant.
Serrez le frein de stationnement, coupez
le contact et engagez la première vitesse*
de façon à bloquer les roues.
Vérifiez l'allumage fixe du témoin de frein
de stationnement au combiné.
Assurez-vous impérativement que les
occupants sont sortis du véhicule et situés
dans une zone garantissant leur sécurité.
Assurez-vous que le cric est bien
positionné sur l'un des emplacements
prévus pour le levage du véhicule.
Une mauvaise utilisation du cric peut
occasionner une chute du véhicule.
Ne vous engagez jamais sous un véhicule
levé par un cric ; utilisez une chandelle.
F

M

ettez en place le dispositif de fixation
(écrou et vis) au centre de la roue.
F

S

errez l'écrou central pour bien maintenir la
roue.
F

C

lippez la boîte de rangement des outils
ou remettez en place le cache polystyrène
(selon version).
En cas de panne

191
Veillez à ce que le cric soit bien stable. Si
le sol est glissant ou meuble, le cric risque
de déraper ou de s'affaisser – Risque de
blessure

!
Veillez à positionner le cric uniquement
aux emplacements A ou B sous le
véhicule, en vous assurant que la zone
d'appui du véhicule est bien centrée
sur la tête du cric. Sinon, le véhicule
risque d'être endommagé et /ou le cric de
s'affaisser – Risque de blessure
!
F

P
ositionnez la semelle du cric 2 au sol et
assurez-vous que celle-ci soit à l'aplomb de
l'emplacement avant A ou arrière B prévu
sur le soubassement, le plus proche de la
roue à changer. F

D
éployez le cric 2 jusqu'à ce que sa tête
vienne en contact de l'emplacement A ou B
utilisé
; la zone d'appui A ou B du véhicule
doit bien s'insérer dans la partie centrale de
la tête du cric.
F

L
evez le véhicule, jusqu'à laisser un espace
suffisant entre la roue et le sol, pour mettre
facilement ensuite la roue de secours (non
c r evé e).

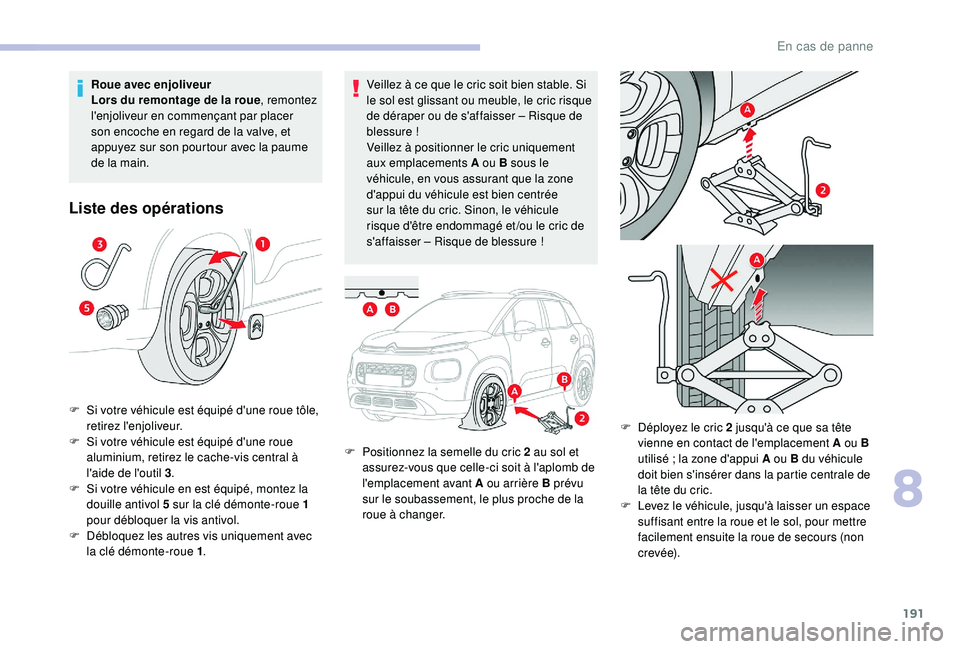

Roue avec enjoliveur
Lors du remontage de la roue
, remontez
l'enjoliveur en commençant par placer
son encoche en regard de la valve, et
appuyez sur son pourtour avec la paume
de la main.
Liste des opérations
F Si votre véhicule est équipé d'une roue tôle, retirez l'enjoliveur.
F

S
i votre véhicule est équipé d'une roue
aluminium, retirez le cache-vis central à
l'aide de l'outil 3 .
F

S
i votre véhicule en est équipé, montez la
douille antivol 5 sur la clé démonte-roue 1
pour débloquer la vis antivol.
F

D
ébloquez les autres vis uniquement avec
la clé démonte-roue 1 .
8
En cas de panne

192

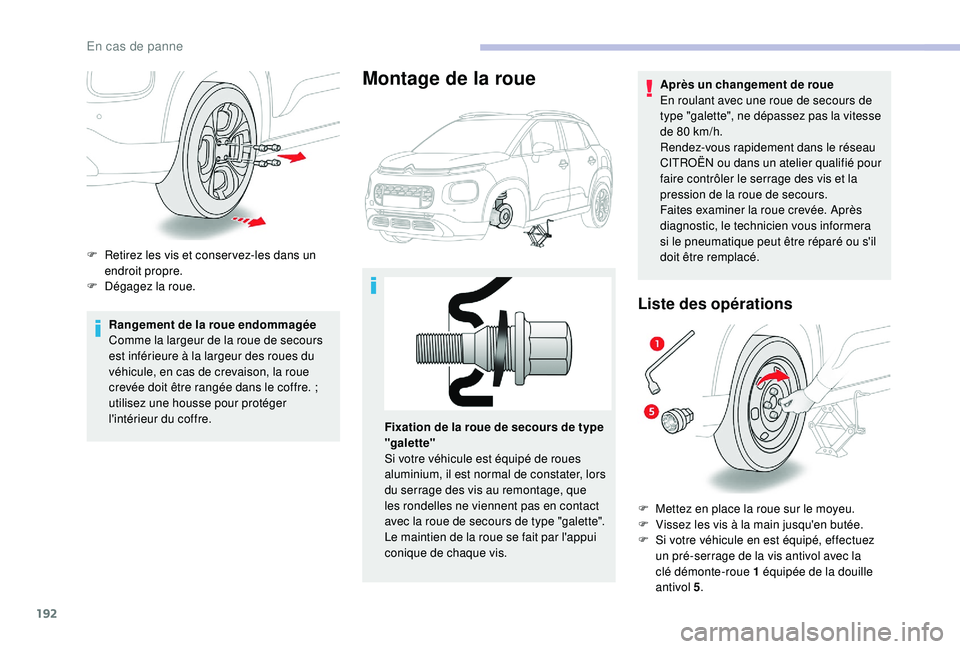

Rangement de la roue endommagée
Comme la largeur de la roue de secours
est inférieure à la largeur des roues du
véhicule, en cas de crevaison, la roue
crevée doit être rangée dans le coffre. ;
utilisez une housse pour protéger
l'intérieur du coffre.
F

R
etirez les vis et conser vez-les dans un
endroit propre.
F

D
égagez la roue.
Montage de la roueAprès un changement de roue
En roulant avec une roue de secours de
type "galette", ne dépassez pas la vitesse
de 80
km/h.
Rendez-vous rapidement dans le réseau
CITROËN ou dans un atelier qualifié pour
faire contrôler le serrage des vis et la
pression de la roue de secours.
Faites examiner la roue crevée. Après
diagnostic, le technicien vous informera
si le pneumatique peut être réparé ou s'il
doit être remplacé.
Liste des opérations
Fixation de la roue de secours de type
"galette"
Si votre véhicule est équipé de roues
aluminium, il est normal de constater, lors
du serrage des vis au remontage, que
les rondelles ne viennent pas en contact
avec la roue de secours de type "galette".
Le maintien de la roue se fait par l'appui
conique de chaque vis. F

M
ettez en place la roue sur le moyeu.
F

V
issez les vis à la main jusqu'en butée.
F

S
i votre véhicule en est équipé, effectuez
un pré-serrage de la vis antivol avec la
clé démonte-roue 1 équipée de la douille
antivol 5 .
En cas de panne

193

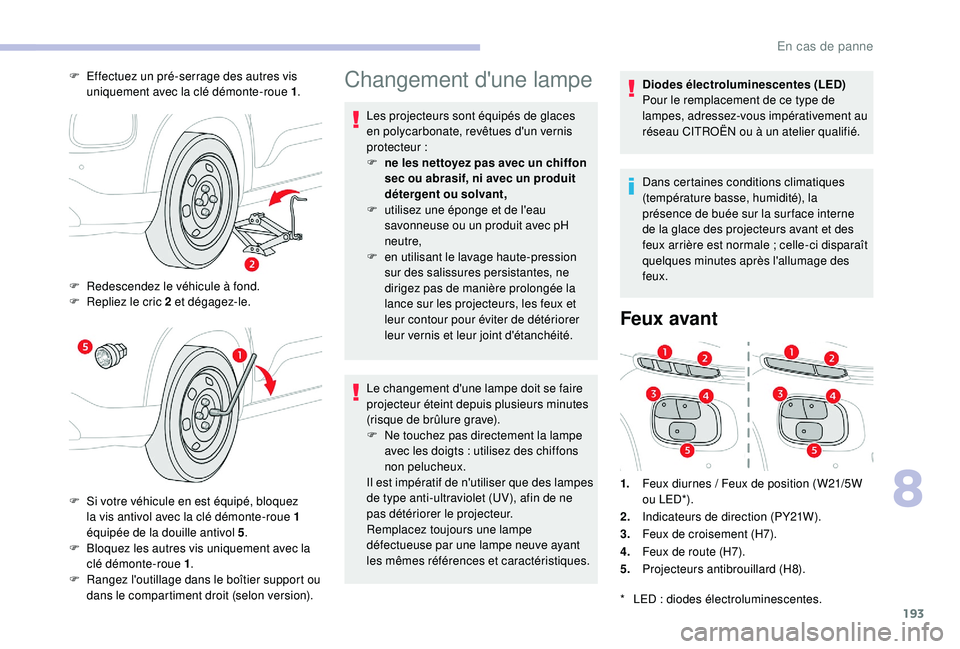

Changement d'une lampe
Les projecteurs sont équipés de glaces
en polycarbonate, revêtues d'un vernis
protecteur

:
F

n
e les nettoyez pas avec un chiffon
sec ou abrasif, ni avec un produit
détergent ou solvant,
F

u
tilisez une éponge et de l'eau
savonneuse ou un produit avec pH
neutre,
F

e
n utilisant le lavage haute-pression
sur des salissures persistantes, ne
dirigez pas de manière prolongée la
lance sur les projecteurs, les feux et
leur contour pour éviter de détériorer
leur vernis et leur joint d'étanchéité.
Le changement d'une lampe doit se faire
projecteur éteint depuis plusieurs


minutes
(risque de brûlure grave).
F

N
e touchez pas directement la lampe
avec les doigts
: utilisez des chiffons
non pelucheux.
Il est impératif de n'utiliser que des lampes
de type anti-ultraviolet (UV), afin de ne
pas détériorer le projecteur.
Remplacez toujours une lampe
défectueuse par une lampe neuve ayant
les mêmes références et caractéristiques. Diodes électroluminescentes (LED)
Pour le remplacement de ce type de
lampes, adressez-vous impérativement au
réseau CITROËN ou à un atelier qualifié.
Dans certaines conditions climatiques
(température basse, humidité), la
présence de buée sur la sur face interne
de la glace des projecteurs avant et des
feux arrière est normale
; celle-ci disparaît
quelques
minutes après l'allumage des
feux.
Feux avant
* LED : diodes électroluminescentes.
1.
Feux diurnes / Feux de position (W21/5W
ou LED*).
2. Indicateurs de direction (PY21W).
3. Feux de croisement (H7).
4. Feux de route (H7).
5. Projecteurs antibrouillard (H8).
F

S

i votre véhicule en est équipé, bloquez
la vis antivol avec la clé démonte-roue 1
équipée de la douille antivol 5 .
F

B

loquez les autres vis uniquement avec la
clé démonte-roue 1 .
F

R

angez l'outillage dans le boîtier support ou
dans le compartiment droit (selon version).
F

E

ffectuez un pré-serrage des autres vis
uniquement avec la clé démonte-roue 1 .
F

R

edescendez le véhicule à fond.
F

R

epliez le cric 2 et dégagez-le.
8
En cas de panne

194

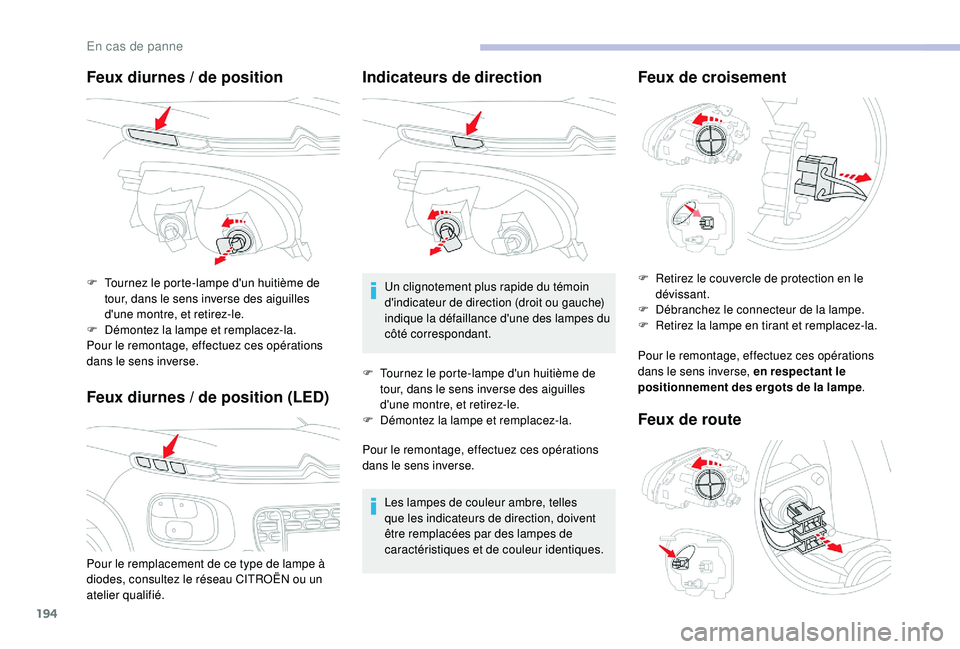

Feux diurnes / de position
F eux diurnes / de position (LED)
Pour le remplacement de ce type de lampe à
diodes, consultez le réseau CITROËN ou un
atelier qualifié. F
T
ournez le porte-lampe d'un huitième de
tour, dans le sens inverse des aiguilles
d'une montre, et retirez-le.
F
D
émontez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Indicateurs de direction
Un clignotement plus rapide du témoin
d'indicateur de direction (droit ou gauche)
indique la défaillance d'une des lampes du
côté correspondant.
F

T
ournez le porte-lampe d'un huitième de
tour, dans le sens inverse des aiguilles
d'une montre, et retirez-le.
F

D
émontez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Les lampes de couleur ambre, telles
que les indicateurs de direction, doivent
être remplacées par des lampes de
caractéristiques et de couleur identiques.
Feux de croisement
Pour le remontage, effectuez ces opérations
dans le sens inverse, en respectant le
positionnement des ergots de la lampe .
F

R
etirez le couvercle de protection en le
dévissant.
F
D
ébranchez le connecteur de la lampe.
F
R
etirez la lampe en tirant et remplacez-la.
Feux de route
En cas de panne

195

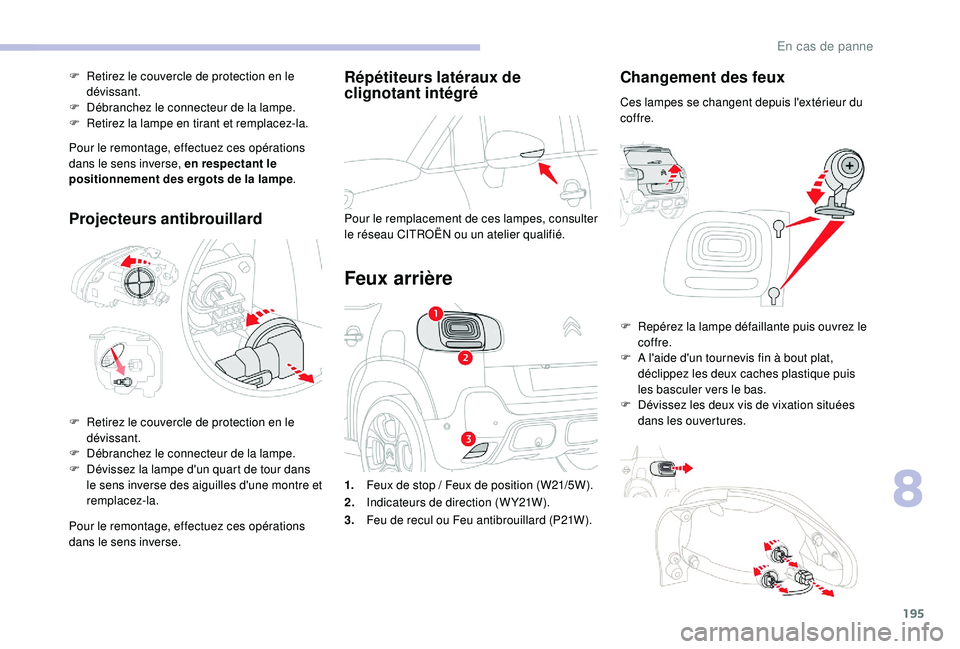

Répétiteurs latéraux de
clignotant intégré
Pour le remplacement de ces lampes, consulter
le réseau CITROËN ou un atelier qualifié.
Feux arrière
Changement des feux
Ces lampes se changent depuis l'extérieur du
coffre.
1. Feux de stop

/ Feux de position (W21/5W).
2. Indicateurs de direction (W Y21W).
3. Feu de recul ou Feu antibrouillard (P21W). F

R
epérez la lampe défaillante puis ouvrez le
coffre.
F

A l
'aide d'un tournevis fin à bout plat,
déclippez les deux caches plastique puis
les basculer vers le bas.
F

D
évissez les deux vis de vixation situées
dans les ouvertures.
F

R

etirez le couvercle de protection en le
dévissant.
F
D
ébranchez le connecteur de la lampe.
F

R

etirez la lampe en tirant et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse, en respectant le
positionnement des ergots de la lampe .
Projecteurs antibrouillard
F Retirez le couvercle de protection en le
dévissant.
F

D
ébranchez le connecteur de la lampe.
F

D
évissez la lampe d'un quart de tour dans
le sens inverse des aiguilles d'une montre et
remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
8
En cas de panne

196

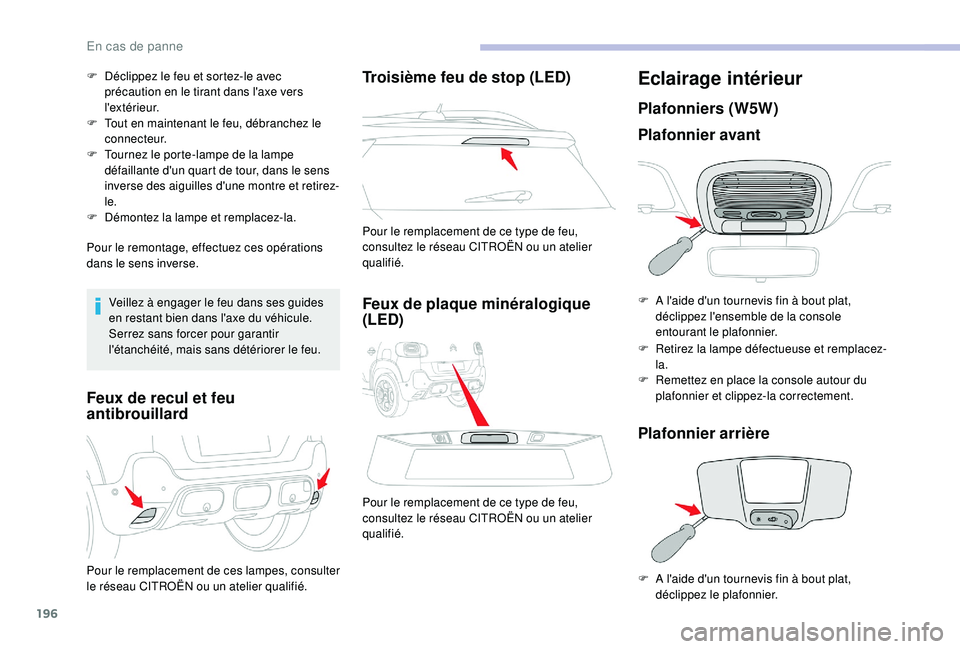

F Déclippez le feu et sortez-le avec précaution en le tirant dans l'axe vers
l 'ex t é r i e u r.
F

T
out en maintenant le feu, débranchez le
connecteur.
F

T
ournez le porte-lampe de la lampe
défaillante d'un quart de tour, dans le sens
inverse des aiguilles d'une montre et retirez-
le.
F

D
émontez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Veillez à engager le feu dans ses guides
en restant bien dans l'axe du véhicule.
Serrez sans forcer pour garantir
l'étanchéité, mais sans détériorer le feu.
Feux de recul et feu
antibrouillard
Pour le remplacement de ces lampes, consulter
le réseau CITROËN ou un atelier qualifié.
Troisième feu de stop (LED)
Pour le remplacement de ce type de feu,
consultez le réseau CITROËN ou un atelier
qualifié.
Feux de plaque minéralogique
(LED)
Pour le remplacement de ce type de feu,
consultez le réseau CITROËN ou un atelier
qualifié.
Eclairage intérieur
Plafonniers (W5W)
Plafonnier avant
F A l'aide d'un tournevis fin à bout plat, déclippez l'ensemble de la console
entourant le plafonnier.
Plafonnier arrière
F A l'aide d'un tournevis fin à bout plat, déclippez le plafonnier.
F

R
etirez la lampe défectueuse et remplacez-
la.
F
R
emettez en place la console autour du
plafonnier et clippez-la correctement.
En cas de panne

197

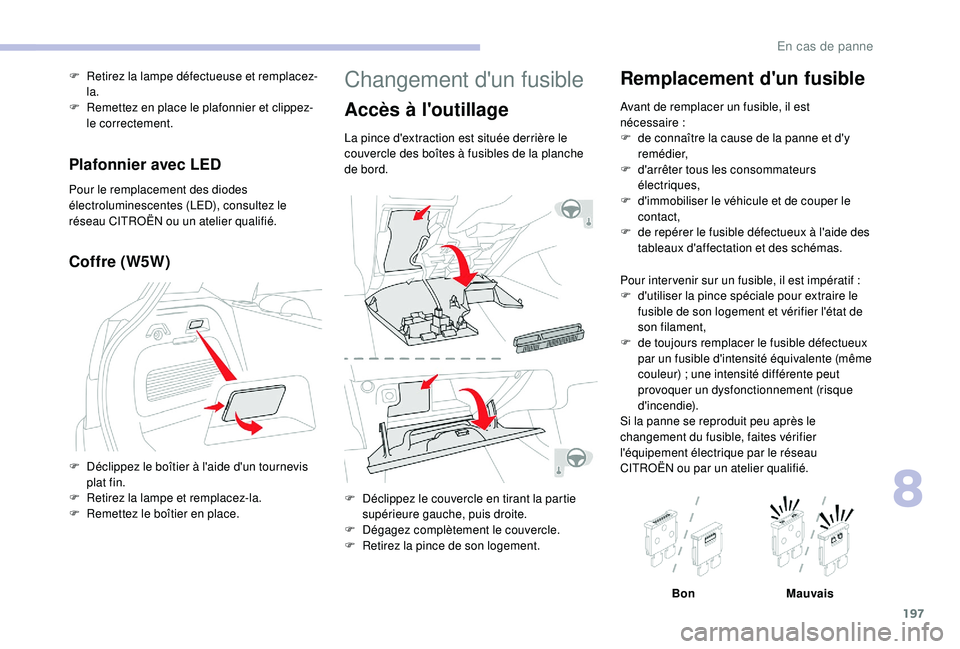

Changement d'un fusible
Accès à l'outillage
La pince d'extraction est située derrière le
couvercle des boîtes à fusibles de la planche
de bord.
F
D
éclippez le couvercle en tirant la partie
supérieure gauche, puis droite.
F

D
égagez complètement le couvercle.
F

R
etirez la pince de son logement.
Remplacement d'un fusible
Avant de remplacer un fusible, il est
nécessaire :
F

d
e connaître la cause de la panne et d'y
remédier,
F

d
'arrêter tous les consommateurs
électriques,
F

d
'immobiliser le véhicule et de couper le
contact,
F

de
repérer le fusible défectueux à l'aide des
tableaux d'affectation et des schémas.
Pour inter venir sur un fusible, il est impératif
:
F

d
'utiliser la pince spéciale pour extraire le
fusible de son logement et vérifier l'état de
son filament,
F

de
toujours remplacer le fusible défectueux
par un fusible d'intensité équivalente (même
couleur)
; une intensité différente peut
provoquer un dysfonctionnement (risque
d'incendie).
Si la panne se reproduit peu après le
changement du fusible, faites vérifier
l'équipement électrique par le réseau
CITROËN ou par un atelier qualifié.
Bon Mauvais
Plafonnier avec LED
Pour le remplacement des diodes
électroluminescentes (LED), consultez le
réseau CITROËN ou un atelier qualifié. F
R
etirez la lampe défectueuse et remplacez-
la.
F
R
emettez en place le plafonnier et clippez-
le correctement.
Coffre (W5W)
F Déclippez le boîtier à l'aide d'un tournevis plat fin.
F

R
etirez la lampe et remplacez-la.
F

R
emettez le boîtier en place.
8
En cas de panne

198
Pince
Le remplacement d'un fusible non
mentionné dans les tableaux ci-après
pourrait entraîner un dysfonctionnement
grave sur votre véhicule. Consultez le
réseau CITROËN ou un atelier qualifié.
Installation d'accessoires électriques
Le circuit électrique de votre véhicule
est conçu pour fonctionner avec les
équipements de série ou optionnels.
Avant d'installer d'autres équipements ou
accessoires électriques sur votre véhicule,
consultez le réseau CITROËN ou un
atelier qualifié.
CITROËN décline toute responsabilité
pour les frais occasionnés par la
remise en état de votre véhicule ou
les dysfonctionnements résultant de
l'installation d'accessoires auxiliaires non
fournis, non recommandés par CITROËN
et non installés selon ses prescriptions,
en particulier lorsque la consommation de
l'ensemble des appareils supplémentaires
branchés dépasse 10 milliampères.

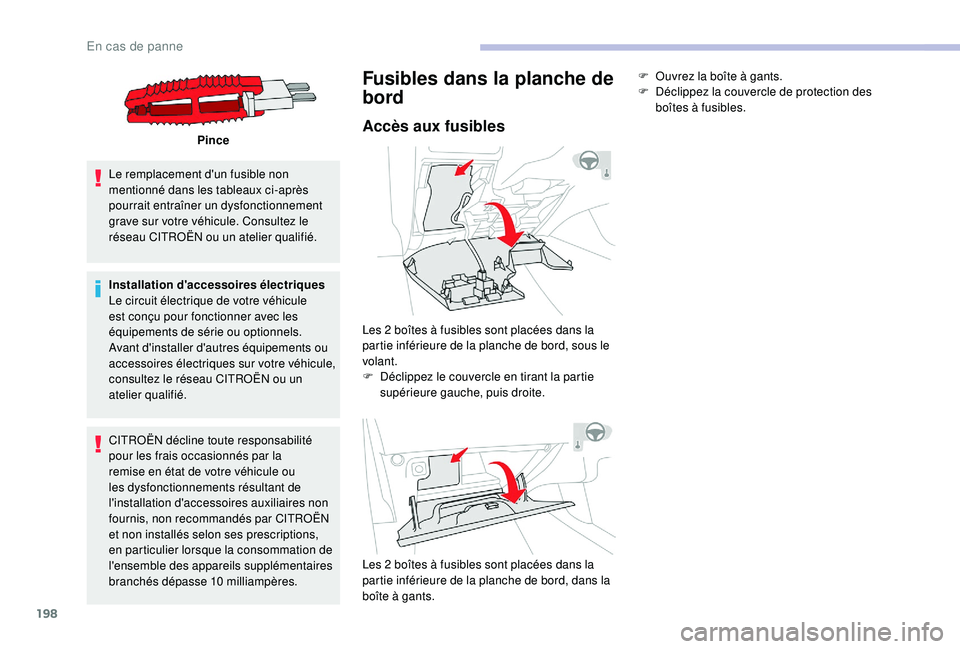

Fusibles dans la planche de
bord
Accès aux fusibles
Les 2 boîtes à fusibles sont placées dans la
partie inférieure de la planche de bord, sous le
volant.
F

D
éclippez le couvercle en tirant la partie
supérieure gauche, puis droite.
Les 2 boîtes à fusibles sont placées dans la
partie inférieure de la planche de bord, dans la
boîte à gants. F

O
uvrez la boîte à gants.
F
D
éclippez la couvercle de protection des
boîtes à fusibles.
En cas de panne
