ad blue CITROEN C3 AIRCROSS 2021 Manual do condutor (in Portuguese)

3
Sumário


bit.ly/helpPSA


Deteção de falta de concentração 11 8
Sistema de alerta de transposição involuntária
da faixa de rodagem
11 9
Vigilância do ângulo morto 120
Sensores de estacionamento 122
Top Rear Vision 123
Park Assist 125
7Informações práticas
Compatibilidade dos combustíveis 131
Reabastecimento 131
Prevenção contra combustível
errado (diesel)
132
Correntes para a neve 133
Engate de reboque com bola
de reboque de fácil desmontagem
133
Dispositivo de reboque 136
Modo de poupança de energia 137
Barras do tejadilho 137
Capô 138
Compartimento do motor 139
Verificação dos níveis 140
Verificações 142
AdBlue® (BlueHDi) 144
Conselhos de manutenção 146
8Em caso de avaria
Falta de combustível (gasóleo) 148
Kit de ferramentas 148
Kit de reparação provisória
de furos de pneus
149
Roda sobresselente 152
Substituir uma lâmpada 156
Substituir um fusível 159
Bateria de 12 V 162
Reboque 166
9Características técnicas
Características dos motores
e cargas rebocáveis 168
Motores a gasolina 169
Motores a gasóleo 171
Dimensões 171
Elementos de identificação 172
10Sistema de áudio Bluetooth®
Primeiros passos 174
Comandos no volante 175
Menus 176
Rádio 176
Rádio DAB (Digital Audio Broadcasting) 177
Multimédia 178
Telefone 181
Perguntas frequentes 184
11CITROËN Connect Radio
Primeiros passos 186
Comandos no volante 187
Menus 188
Aplicações 189
Rádio 190
Rádio DAB (Digital Audio Broadcasting) 191
Multimédia 192
Telefone 193
Configuração 197
Perguntas frequentes 198
12CITROËN Connect Nav
Primeiros passos 201
Comandos no volante 202
Menus 203
Comandos de voz 204
Navegação 207
Navegação conectada 209
Aplicações 2 11
Rádio 214
Rádio DAB (Digital Audio Broadcasting) 215
Multimédia 216
Telefone 218
Configuração 221
Perguntas frequentes 223
 ■
Índice alfabético
Acesso a vídeos adicionais

7
Ecocondução
operações indicadas no plano de manutenção
do fabricante.
Num veículo equipado com um motor a gasóleo
BlueHDi, se o sistema SCR estiver avariado,
o veículo torna-se poluente. Dirija-se a um
concessionário CITROËN ou a uma oficina
autorizada assim que possível para repor as
emissões de óxido de azoto do veículo em
conformidade com os regulamentos.
No momento de enchimento do depósito de
combustível, não insista para além do 3.º
disparo da pistola, para evitar o derrame.
O consumo de combustível do seu novo veículo
só irá estabilizar após uma média consistente
após os primeiros 3000 quilómetros.

8
Instrumentos do painel de bordo
painel de instrumentos de
texto LCD







Botões
1. Velocímetro (km/h).
2. Indicador do nível de combustível.
3. Visor.
4. Indicador de temperatura do líquido de
refrigeração do motor.
5. Conta-rotações (x 1000 rpm).
Botões de comando
A.Reposição a zeros do indicador de
manutenção.
Lembrete da informação de reparação ou
da gama restante com o sistema SCR e
AdBlue
®.
Consoante a versão: permite-lhe recuar um
nível ou cancelar a operação atual.
B. Reóstato de iluminação geral.
Consoante a versão: permite deslocar-se
num menu ou numa lista ou alterar um valor.
C. Reposição do conta-quilómetros diário.
Consoante a versão: entre no menu de
configuração (premir continuamente),
confirme uma escolha (premir brevemente).
Ecrã
1.Temperatura exterior
2. Definições do regulador de velocidade ou do
limitador de velocidade
Utilização da velocidade sugerida pelo
Reconhecimento dos painéis 3.
Velocímetro digital (km/h)
4. Indicador de mudança de velocidade e/ou
de posição do seletor, mudanças e modos
Desportivo e Neve com uma caixa de
velocidades automática
5. Computador de bordo e contador de tempo
Stop & Start.
6. Visor: conta-quilómetros diário (km),
indicador de manutenção ou autonomia
associado ao AdBlue
® e ao sistema SCR
(km), conta-quilómetros total, mensagens de
alerta ou estado de funcionamento
Se o veículo não estiver equipado com um
sistema de áudio ou ecrã tátil, este visor permite
configurar alguns equipamentos.
Para obter mais informações sobre a
Configuração de equipamento em
veículos sem um ecrã, consulte a secção
correspondente.
Painel de instrumentos
matriz







Botões
1. Velocímetro (km/h).
2. Indicador do nível de combustível.
3. Visor.
4. Indicador de temperatura do líquido de
refrigeração do motor.
5. Conta-rotações (x 1000 rpm).

9
Instrumentos do painel de bordo
1Painel de instrumentos
matriz





Botões
1. Velocímetro (km/h).
2. Indicador do nível de combustível.
3. Visor.
4. Indicador de temperatura do líquido de
refrigeração do motor.
5. Conta-rotações (x 1000 rpm).
Botões de comando
A.Reposição a zeros do indicador de
manutenção
Visualização do registo de alertas
Indicador de revisão ou autonomia associada
ao AdBlue
® e ao sistema SCR (km)
Apresentação da informação de estado da
pressão dos pneus
B. Reóstato de iluminação geral
C. Reposição do conta-quilómetros diário
Ecrã

1.Definições do regulador de velocidade ou do
limitador de velocidade
Utilização da velocidade sugerida pelo
Reconhecimento dos painéis
2. Indicador de mudança de velocidade e/ou da
posição do seletor de velocidades, mudanças
e modos Desporto e Neve com caixa de
velocidades automática 3.
Visor: mensagens de alerta ou estado das
funções, computador de bordo, velocímetro
digital (km/h), autonomia associada ao
AdBlue
® e ao sistema SCR (km), etc.
4. Indicador de revisão e depois conta-
quilómetros total (km)
Estas funções são apresentadas
sucessivamente quando a ignição é ligada.
5. Conta-quilómetros diário (km)
Luzes avisadoras e
indicadoras
Apresentadas como símbolos, as luzes
avisadoras e indicadoras informam o condutor
relativamente ao aparecimento de uma anomalia
(luzes avisadoras) ou do acionamento de um
sistema (luzes indicadoras de funcionamento
ou de desativação). Determinadas luzes
acendem-se de duas formas (fixa ou
intermitente) e/ou em várias cores.
Avisos associados
O acendimento de uma luz pode ser
acompanhado por um sinal sonoro e/ou uma
mensagem no ecrã.
A relação do tipo de alerta com o estado de
funcionamento do veículo permite determinar
se a situação é normal ou se está presente uma
anomalia: para obter mais informações, consulte
a descrição de cada luz.

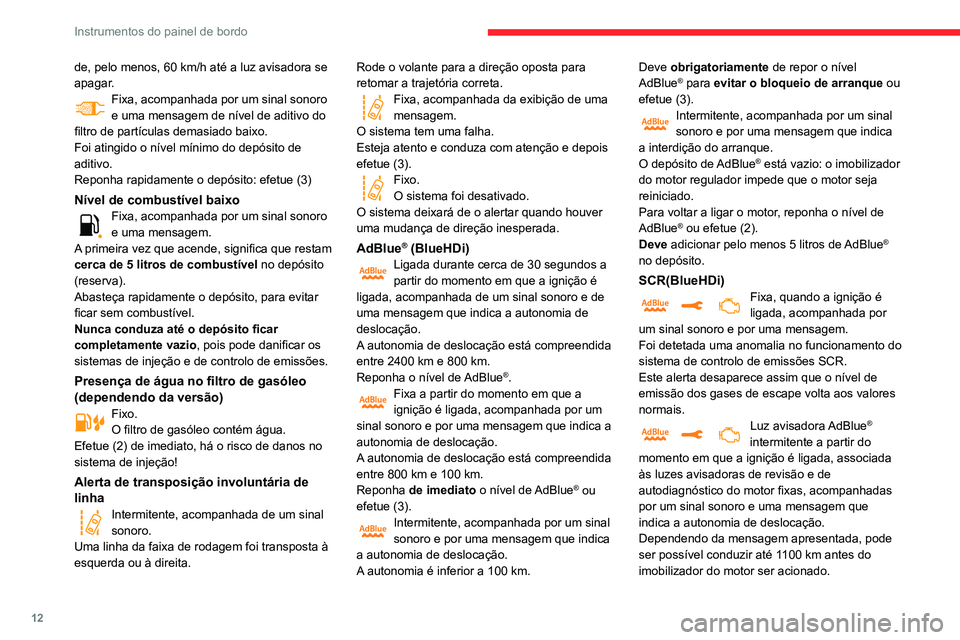

12
Instrumentos do painel de bordo
de, pelo menos, 60 km/h até a luz avisadora se
apagar.
Fixa, acompanhada por um sinal sonoro e uma mensagem de nível de aditivo do
filtro de partículas demasiado baixo.
Foi atingido o nível mínimo do depósito de
aditivo.
Reponha rapidamente o depósito: efetue (3)
Nível de combustível baixoFixa, acompanhada por um sinal sonoro e uma mensagem.
A primeira vez que acende, significa que restam
cerca de 5 litros de combustível no depósito
(reserva).
Abasteça rapidamente o depósito, para evitar
ficar sem combustível.
Nunca conduza até o depósito ficar
completamente vazio, pois pode danificar os
sistemas de injeção e de controlo de emissões.
Presença de água no filtro de gasóleo
(dependendo da versão)
Fixo.
O filtro de gasóleo contém água.
Efetue (2) de imediato, há o risco de danos no
sistema de injeção!
Alerta de transposição involuntária de
linha
Intermitente, acompanhada de um sinal sonoro.
Uma linha da faixa de rodagem foi transposta à
esquerda ou à direita. Rode o volante para a direção oposta para
retomar a trajetória correta.
Fixa, acompanhada da exibição de uma mensagem.
O sistema tem uma falha.
Esteja atento e conduza com atenção e depois
efetue (3).
Fixo.O sistema foi desativado.
O sistema deixará de o alertar quando houver
uma mudança de direção inesperada.
AdBlue® (BlueHDi)Ligada durante cerca de 30 segundos a partir do momento em que a ignição é
ligada, acompanhada de um sinal sonoro e de
uma mensagem que indica a autonomia de
deslocação.
A autonomia de deslocação está compreendida
entre 2400 km e 800 km.
Reponha o nível de AdBlue
®.Fixa a partir do momento em que a ignição é ligada, acompanhada por um
sinal sonoro e por uma mensagem que indica a
autonomia de deslocação.
A autonomia de deslocação está compreendida
entre 800 km e 100 km.
Reponha de imediato o nível de AdBlue
® ou
efetue (3).
Intermitente, acompanhada por um sinal sonoro e por uma mensagem que indica
a autonomia de deslocação.
A autonomia é inferior a 100 km.
Deve obrigatoriamente de repor o nível
AdBlue® para evitar o bloqueio de arranque ou
efetue (3).
Intermitente, acompanhada por um sinal sonoro e por uma mensagem que indica
a interdição do arranque.
O depósito de AdBlue
® está vazio: o imobilizador
do motor regulador impede que o motor seja
reiniciado.
Para voltar a ligar o motor, reponha o nível de
AdBlue
® ou efetue (2).
Deve adicionar pelo menos 5 litros de AdBlue®
no depósito.
SCR(BlueHDi)Fixa, quando a ignição é ligada, acompanhada por
um sinal sonoro e por uma mensagem.
Foi detetada uma anomalia no funcionamento do
sistema de controlo de emissões SCR.
Este alerta desaparece assim que o nível de
emissão dos gases de escape volta aos valores
normais.
Luz avisadora AdBlue®
intermitente a partir do
momento em que a ignição é ligada, associada
às luzes avisadoras de revisão e de
autodiagnóstico do motor fixas, acompanhadas
por um sinal sonoro e uma mensagem que
indica a autonomia de deslocação.
Dependendo da mensagem apresentada, pode
ser possível conduzir até 1100 km antes do
imobilizador do motor ser acionado.

13
Instrumentos do painel de bordo
1Efetue (3) de imediato, para evitar o bloqueio
do arranque.
Luz avisadora AdBlue®
intermitente a partir do
momento em que a ignição é ligada, associada
às luzes avisadoras de revisão e de
autodiagnóstico do motor fixas, acompanhadas
por um sinal sonoro e uma mensagem que
indica que o arranque foi bloqueado.
O imobilizador do motor não permite o arranque
do motor (ultrapassado o limite de deslocação
autorizado após a confirmação de uma avaria no
sistema de controlo de emissões).
Para efetuar arranque do motor, efetue (2).
ServiçoTemporariamente ligada, com exibição de uma mensagem.
São detetadas uma ou mais anomalias ligeiras,
para as quais não existe uma luz avisadora
específica.
Identifique a causa da anomalia através da
mensagem exibida no painel de instrumentos.
É possível resolver alguns problemas, como
substituir a pilha do telecomando.
Para outros problemas, como o mau
funcionamento do sistema de deteção de
pressão baixa dos pneus, efetue (3).
Fixa, acompanhada da exibição de uma mensagem.
São detetadas uma ou mais anomalias graves,
para as quais não existe uma luz avisadora
específica. Identifique a causa da anomalia através
da mensagem apresentada no painel de
instrumentos e, em seguida, efetue (3).
A luz avisadora de revisão fixa e a chave de manutenção intermitente
e depois fixa.
O prazo para a revisão foi ultrapassado.
A revisão do veículo deve ser efetuada assim
que possível.
Apenas com motores Diesel BlueHDi.
Pré-aquecimento do motor dieselTemporariamente acesa(até cerca de 30 segundos em condições
climáticas severas).
Ao ligar a ignição, se as condições climatéricas
e a temperatura do motor o tornarem necessário.
Aguarde que a luz avisadora se apague antes
de efetuar o arranque.
Quando a luz avisadora apaga, o arranque é
imediato, se pressionar continuamente:
– o pedal da embraiagem com uma caixa de velocidades manual,– o pedal do travão com uma caixa de
velocidades automática.
Se o motor não arrancar, efetue novamente o
pedido de arranque do motor, ao mesmo tempo
que mantém o pé no pedal do travão.
Luz de nevoeiro traseiraFixa.A luz está acesa.
Luzes de aviso verdes
Controlo dos ângulos mortos
Fixo.A função foi ativada.
Hill Assist DescentFixa.O sistema foi ativado, mas as condições
de regulação não são cumpridas (inclinação,
velocidade excessiva, mudança engrenada).
Luz indicadora intermitente.A função está a iniciar a regulação.
O veículo está a travar; as luzes de travagem
acendem-se durante a descida.
Stop & StartFixo.Quando o veículo para, o sistema Stop &
Start coloca o motor no modo STOP.
Pisca temporariamente.O modo STOP encontra-se
temporariamente indisponível ou o modo START
é ativado automaticamente.
Indicadores de mudança de direção
Intermitente com sinal sonoro.
Os indicadores de mudança de direção
encontram-se acesos.
Luzes de presençaFixo.As luzes encontram-se acesas.

15
Instrumentos do painel de bordo
1O valor indicado é calculado de acordo
com a quilometragem percorrida e o
tempo passado desde a última revisão.
O alerta pode ser também acionado perto da
data de revisão.
Chave de manutençãoAcende-se temporariamente quando a ignição é ligada.
Prazo de revisão compreendido entre 1000 e
3000 km.
Fixa, quando a ignição é ligada.O prazo da próxima revisão é inferior a
1000 km.
A revisão do seu veículo deve ser efetuada
muito em breve.
Chave de manutenção intermitenteIntermitente e depois fixa, quando a ignição é ligada.
(Com motores BlueHDi Diesel, associado à luz
avisadora de revisão.)
O prazo para a revisão foi ultrapassado.
A revisão do seu veículo deve ser efetuada
assim que possível.
Reposição a zeros da luz avisadora
de revisão
A luz avisadora de revisão deve ser reposta a
zero após cada revisão.
► Desligue a ignição.


CHECK

► Pressione este botão e mantenha-o premido.► Ligue a ignição; o visor quilométrico inicia uma contagem decrescente.► Liberte o botão quando for apresentado =0, a
chave desaparece.
Se tiver de desligar a bateria depois
desta operação, tranque o veículo e
aguarde pelo menos 5 minutos para que a
reposição a zeros seja registada.
Recuperar as informações de
manutenção
A qualquer momento, é possível aceder às
informações de manutenção.
► Prima este botão.As informações de revisão são apresentadas
durante alguns segundos, desaparecendo de
seguida.
Indicador de nível de óleo
do motor
(consoante a versão)
Nas versões equipadas com um indicador
elétrico de nível de óleo, o estado do nível de
óleo do motor é apresentado durante alguns
segundos no painel de instrumentos, após a
informação de manutenção.
Qualquer verificação deste nível só é
válida se o veículo estiver em solo
horizontal, com o motor desligado há mais de
30 minutos.
Nível de óleo correto
É assinalado pela exibição da mensagem " Nível
de óleo correto".
Nível de óleo insuficiente
Se essa falta de óleo for confirmada pela vareta,
é necessário atestar o nível para evitar danos
no motor.
Para obter mais informações sobre a
Verificação dos níveis, consulte a secção
correspondente.
Anomalia no indicador do nível do óleo
É assinalado pela exibição da mensagem
"Medição do nível de óleo inválida " no painel
de instrumentos.
Contacte um revendedor CITROËN ou uma
oficina autorizada.

16
Instrumentos do painel de bordo
Luzes avisadoras/
indicadoras acesas Ação
Autonomia
restante


Para
conseguir
voltar a ligar
o motor,
adicione uma
quantidade
mínima de
5 litros de
AdBlue
® no
depósito. 0 km
Avaria no sistema de controlo de
emissões SCR
Deteção da avaria


Se for detetada uma avaria,
estas luzes avisadoras
acendem-se, acompanhadas
de um sinal sonoro e
da mensagem “Defeito
antipoluição”.
O alerta é acionado durante a condução, assim
que a anomalia no funcionamento for detetada
e, em seguida, ao ligar a ignição aquando
dos trajetos seguintes, enquanto a causa da
anomalia no funcionamento persistir.
Em caso de problema de funcionamento
do indicador elétrico, o nível de óleo do
motor deixa de ser monitorizado.
Enquanto o sistema apresentar um problema
de funcionamento, deverá verificar o nível de
óleo do motor com a vareta manual situada
sob o capot.
Para obter mais informações sobre a
Verificação dos níveis, consulte a secção
correspondente.
Indicadores de autonomia
AdBlue
® (BlueHDi)
Os motores Diesel BlueHDi estão equipados
com uma funcionalidade que associa o sistema
de controlo de emissões SCR (Redução
Catalítica Seletiva) e o filtro de partículas diesel
(DPF) para o tratamento dos gases de escape.
Não funcionam sem o fluido AdBlue
®.
A partir do momento em que o nível de reserva
do reservatório de AdBlue
® tenha sido atingido
(entre 2400 e 0 km), uma luz avisadora
acende-se quando se liga a ignição, e surge
no painel de instrumentos uma estimativa
da distância que se pode percorrer antes do
bloqueio do arranque do motor.
O dispositivo regulamentar de
antiarranque do motor é ativado
automaticamente quando o reservatório de
AdBlue
® está vazio. O arranque do motor
deixa de ser possível até que o nível de
AdBlue® seja reposto.
Visualização manual da autonomia de
deslocação
Enquanto a autonomia de deslocação for
superior a 2400 km, esta não é apresentada
automaticamente.


CHECK

► Pressione este botão para apresentar temporariamente a autonomia de deslocação.Para visualizar as informações de autonomia, pressione o botão
“Diagnóstico” depois de selecionar o separador
“Acessos rápidos” no menu Driving/Veículo.
Ações necessárias devido à falta de AdBlue®
As seguintes luzes avisadoras acendem-se
quando a quantidade de AdBlue® é inferior
ao nível de reserva que corresponde a uma
autonomia de 2400 km.
Juntamente com as luzes avisadoras, surgem
mensagens regulares a lembrar a necessidade
de repor o nível para evitar a interdição de
arranque do motor. Consulte a secção Luzes
avisadoras e indicadoras para obter detalhes
sobre as mensagens apresentadas.
Para obter mais informações sobre o
AdBlue® (motores BlueHDi) e, mais
especificamente, sobre o abastecimento,
consulte a secção correspondente.
Luzes
avisadoras/
indicadoras acesas Ação
Autonomia
restante


Reponha o
nível.Entre 2400
km e 800
km


Reponha o
nível assim
que possível.Entre
800 km e
100 km

É essencial
repor o nível
,
existe o risco
de interdição
do arranque
do motor. Entre 100
km e 0 km

17
Instrumentos do painel de bordo
1Luzes
avisadoras/
indicadoras acesas Ação
Autonomia
restante


Para
conseguir
voltar a ligar
o motor,
adicione uma
quantidade
mínima de
5 litros de
AdBlue
® no
depósito. 0 km
Avaria no sistema de controlo de
emissões SCR
Deteção da avaria


Se for detetada uma avaria,
estas luzes avisadoras
acendem-se, acompanhadas
de um sinal sonoro e
da mensagem “Defeito
antipoluição”.
O alerta é acionado durante a condução, assim
que a anomalia no funcionamento for detetada
e, em seguida, ao ligar a ignição aquando
dos trajetos seguintes, enquanto a causa da
anomalia no funcionamento persistir.
Caso se trate de uma anomalia
temporária, o alerta desaparece durante
o trajeto seguinte, após o autodiagnóstico do
sistema de controlo de emissões SCR.
Avaria confirmada durante a fase de condução permitida (entre 1100 km e 0 km)
Após 50 km percorridos com a indicação da
avaria ligada, a anomalia no sistema SCR é
confirmada.
A luz avisadora AdBlue começa a piscar e a
mensagem "Defeito antipoluição: Arranque
interdito em X milhas" ou "NO START IN X
milhas" é apresentada, indicando a autonomia
de deslocamento em milhas ou quilómetros.
Com o veículo em movimento, a mensagem é
exibida a cada 30 segundos. O alerta repete-se
ao ligar a ignição.
Pode continuar a conduzir até 1100 km antes
do sistema de imobilizador do motor ser
acionado.
Dirija-se a um concessionário CITROËN
ou a uma oficina autorizada assim que
possível para solicitar a verificação do
sistema.
Arranque interdito
Sempre que a ignição é ligada, a mensagem
"Defeito antipoluição: Arranque interdito" ou "NO
START IN" é apresentada.
Para poder voltar a ligar o motor, deve
contactar um concessionário CITROËN
ou uma oficina autorizada.
Conta-quilómetros
As distâncias totais e diárias são visualizadas
durante trinta segundos ao desligar a ignição,
ao abrir a porta do condutor, bem como no
trancamento ou destrancamento do veículo.
Em caso de deslocação ao estrangeiro,
poderá ser necessário alterar a unidade
de distância: a visualização da velocidade
deverá ser expressa na unidade oficial do
país (km).
A alteração da unidade faz-se através do
menu de configuração do ecrã, com o veículo
parado.
Conta-quilómetros total


Mede a distância total percorrida pelo veículo
desde a sua entrada em circulação.

19
Instrumentos do painel de bordo

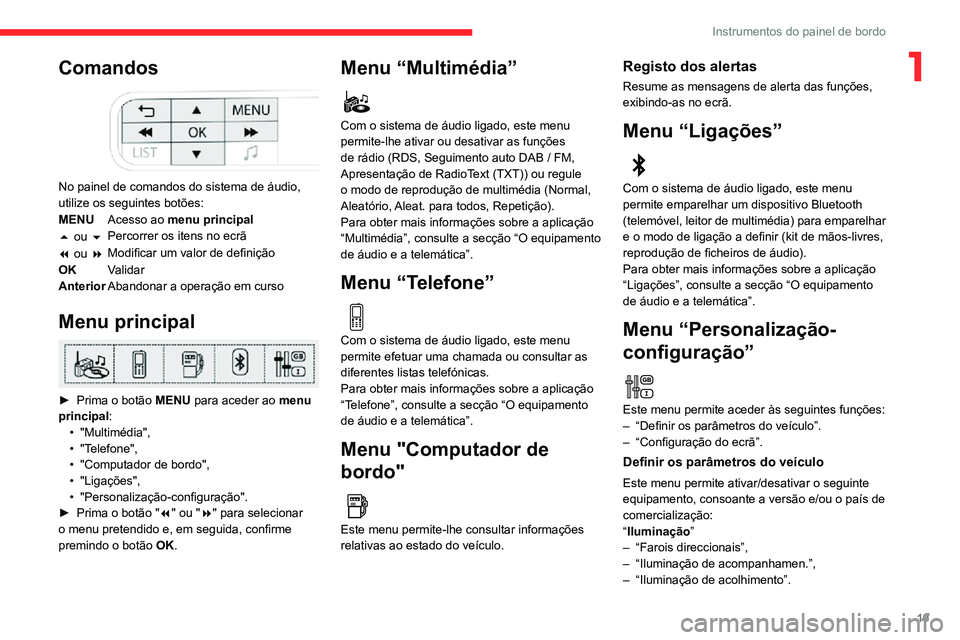

1Comandos

No painel de comandos do sistema de áudio,
utilize os seguintes botões:
MENUAcesso ao menu principal
5 ou 6 Percorrer os itens no ecrã
7 ou 8 Modificar um valor de definição
OK Validar
Anterior Abandonar a operação em curso
Menu principal

► Prima o botão MENU para aceder ao menu
principal :
• "Multimédia",• "Telefone",• "Computador de bordo",• "Ligações",• "Personalização-configuração".► Prima o botão "7" ou "8" para selecionar
o menu pretendido e, em seguida, confirme
premindo o botão OK.
Menu “Multimédia”
Com o sistema de áudio ligado, este menu
permite-lhe ativar ou desativar as funções
de rádio (RDS, Seguimento auto DAB / FM, Apresentação de RadioText (TXT)) ou regule
o modo de reprodução de multimédia (Normal,
Aleatório, Aleat. para todos, Repetição).
Para obter mais informações sobre a aplicação
“Multimédia”, consulte a secção “O equipamento
de áudio e a telemática”.
Menu “Telefone”
Com o sistema de áudio ligado, este menu
permite efetuar uma chamada ou consultar as
diferentes listas telefónicas.
Para obter mais informações sobre a aplicação
“Telefone”, consulte a secção “O equipamento
de áudio e a telemática”.
Menu "Computador de
bordo"

Este menu permite-lhe consultar informações
relativas ao estado do veículo.
Registo dos alertas
Resume as mensagens de alerta das funções,
exibindo-as no ecrã.
Menu “Ligações”
Com o sistema de áudio ligado, este menu
permite emparelhar um dispositivo Bluetooth
(telemóvel, leitor de multimédia) para emparelhar
e o modo de ligação a definir (kit de mãos-livres,
reprodução de ficheiros de áudio).
Para obter mais informações sobre a aplicação
“Ligações”, consulte a secção “O equipamento
de áudio e a telemática”.
Menu “Personalização-
configuração”

Este menu permite aceder às seguintes funções:– “Definir os parâmetros do veículo”.
– “Configuração do ecrã”.
Definir os parâmetros do veículo
Este menu permite ativar/desativar o seguinte
equipamento, consoante a versão e/ou o país de
comercialização:
“Iluminação”
– “Farois direccionais”,– “Iluminação de acompanhamen.”,– “Iluminação de acolhimento”.
